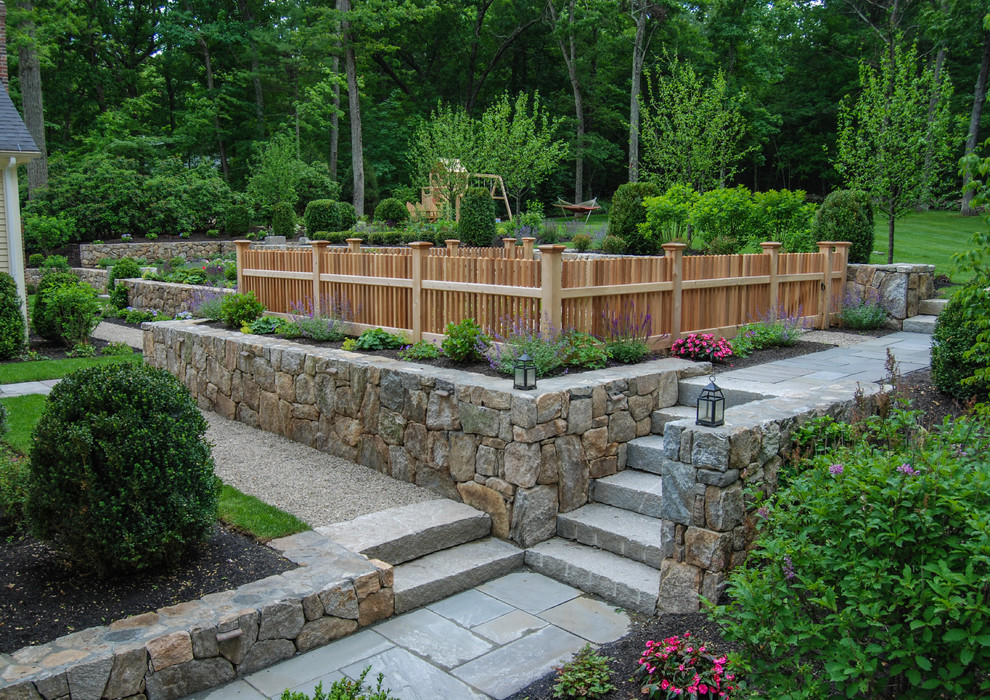

Подпорная стена из камня
Самый красивый и наиболее дорогостоящий вариант возведения подпоры – укладка из природного камня. Здесь также обязательно наличие фундамента, сделанного согласно общим принципам строительства.
Очень важным условием возведения подпоры из камня является то, что её ширина должна быть не меньше 30 см, в противном случае готовая конструкция будет крайне неустойчива и может разрушиться под действием сезонного колебания почвенного давления.
Способ укладки камня
Рекомендуется для начала выложить стену сухим камнем. Это позволит подобрать наиболее подходящие комбинации по размеру, расцветке и конфигурации, делая кладку плотнее и прочнее. Только после этого можно укладывать подпорную стену из камня с использованием раствора.
Вначале на фундамент наносится раствор слоем в 2 см, после чего выбирается наиболее крупный связующий булыжник. По краям также кладут крупные камни, а пространство между ними плотно заполняется более мелкими.
Закончив с первым уровнем, можно приступать ко второму учитывая принципы кладки кирпича – над швом нижнего ряда должна быть середина камня второго слоя.
Кроме того, следует помнить, что связующие камни необходимо укладывать с расстоянием не менее метра.
Булыжник рекомендуется смачивать водой, благодаря этому приёму раствор крепче схватывается с камнем. По окончании работ необходимо смыть остатки раствора с камней водой с мылом.
Нельзя использовать щётки из металла и химические моющие средства, так как они могут изменить цвет и структуру природного камня.
Как делается подпорная стенка из камней своими руками смотрите на видео:
Аналогичным образом выкладываются стенки из кирпича.
Нюансы установки
Армирование
Стены армируются пространственными арматурными каркасами, собранными из плоских арматурных сеток, продольные стержни которых имеют диаметр 8-10 мм, а поперечные 12-14 мм. Стержни при пересечениях свариваются между собой контактной точечной сваркой во всех местах либо вяжутся проволокой. Схема армирования показана на фото.
Схема армирования тонкостенных подпорных стен.
Подготовка основания и деформационные швы
Если в основании залегают пучинистые грунты и глубина промерзания грунта находится ниже уровня заложения фундамента с низовой стороны, тогда слабый грунт полностью вынимают и заменяют подушкой из щебня или песка. Тем не менее имеются различия в устройстве оснований и швов, зависящие от конструктивного решения и выбранного материала:
При сборном исполнении:
- Сборную фундаментную плиту монтируют исключительно на щебеночное основание, утрамбованное в грунт. Минимальная толщина его принимается равной 100 мм, ширину же основания необходимо предусмотреть такой, чтобы оно выступало за грани фундаментной плиты, как минимум на 150 мм с каждой стороны;
- Деформационные швы (конструктивный разрез в элементах сооружения, разделяющий конструкцию на отдельные отсеки) необходимо проделывать на всей протяженности стены через каждые 30 м. Если плиты в сборно-монолитном исполнении, тогда шаг швов – 25 м.
При монолитном исполнении:
- Фундаментная плита обязательно устанавливается на выравнивающую бетонную подготовку, которая имеет толщину 100 мм и выступает за пределы фундамента, как минимум на 100 мм. Для бетонной подготовки берут бетон марки М50;
- Деформационные швы делают каждые 25 м при использовании железобетона; в бетонных конструкциях, не имеющих конструктивного армирования, каждые 10 м; а при наличии конструктивного армирования, шаг составит 20 м;

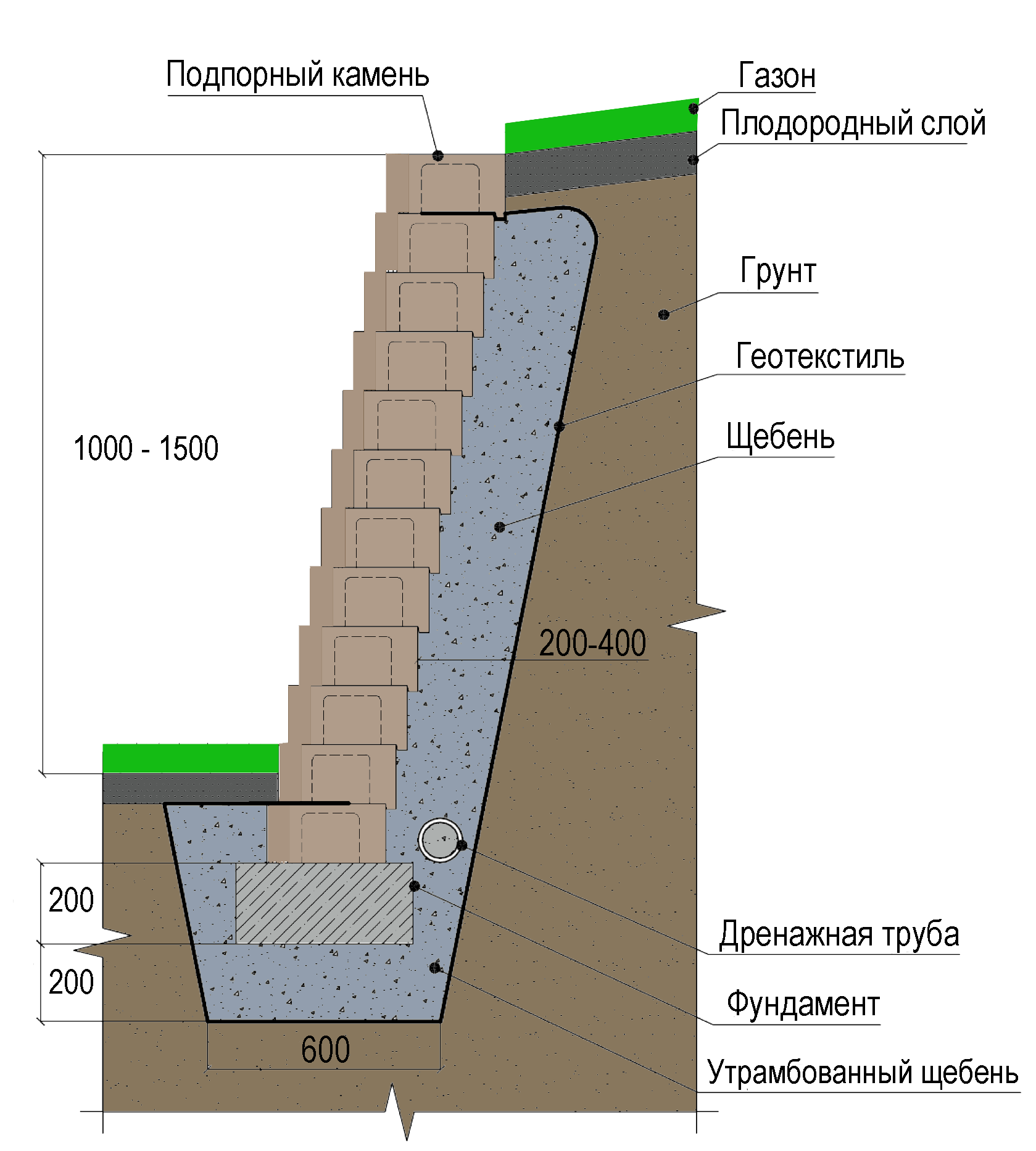

Устройство дренажа и обратная засыпка
Для выполнения этого нюанса в лицевых элементах подпорных стен необходимо сделать дренажные отверстия диаметром 50 мм с шагом 3-6 м. А за внутренней поверхностью стены должен быть организован водоотводный кювет. Дренажный коллектор выполняют из камня, щебня или гравия с уклоном, минимальное значение которого 0,04, в продольном направлении.
Последний этап устройства подпорной стены – это обратная засыпка. Но для неё нужно использовать водоносные грунты, такие как песчаные или крупнообломочные. Также допускается использование глинистых грунтов с низкими показателями по пластичности и по содержанию песчаных частиц, однако тогда придется предотвратить морозное пучение, уложив слой крупнозернистого непучинистого грунта с тыльной стороны лицевой плиты на толщину 1000 мм. Обратная засыпка производиться послойно, утрамбовывая каждый слой до достижения коэффициента уплотнения 0,95.
Таким образом, проектируя подпорную стену на склоне согласно утвержденным государственным документам, подпорная стена будет служить долгие годы, не опрокидываясь. А красивый ступенчатый участок – радовать глаз.
Подпорная стенка из камня
Этот вариант под силу даже начинающему строителю. Выройте траншею 0,5 м глубиной и 0,6 м шириной, вдоль стен уложите опалубку из досок, проложите водоотвод, залейте смесью: на 1 часть бетона по 6 частей гравия и песка. Через 4 дня обработайте конструкцию известковым раствором и начинайте укладку камней. Каждый ряд уложенных камней промазывайте тонким слоем цементного раствора.
Перед тем, как начать укладывать камни, вымойте их в воде.
Такая подпорная стенка выглядит естественно и гармонично, отлично вписываясь а дизайн практически любого участка. Для украшения высадите в пространство между камнями растения.
Облицовка подпорных стенок своими руками
Облицовка бетонной подпорной стенки фасадной плиткой HAUBERK — очень простая задача. Плитка укладывается на сплошное основание по деревянной обрешетке, укрепленной на подпорную стенку.

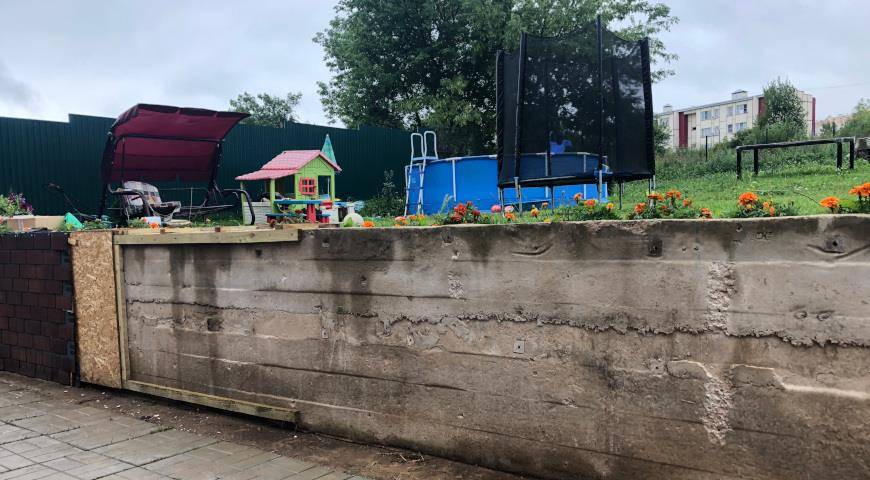

Это наша подпорная стенка, которую мы будем обшивать фасадной плиткой HAUBERK. Выглядит и вправду не очень…
ШАГ 1. Поготовка поверхности подпорной стенки
Сперва необходимо подготовить основание – убрать выступающие части, чтобы в последующем плоскость уже оформленной стены оказалась ровной. Если поверхность имеет только небольшие неровности (до 1 см), ничего делать не нужно — плитка достаточно пластична, чтобы их скрыть.

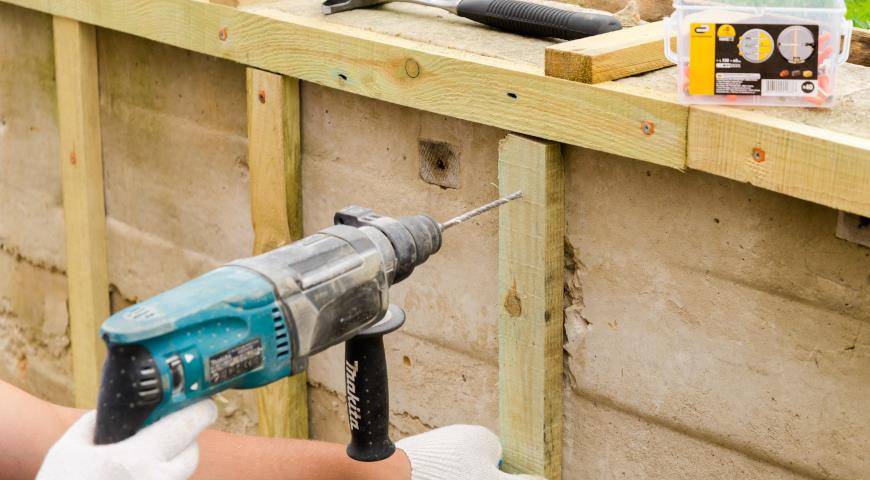

ШАГ 2. Устройство обрешетки под основание
Каркас под сплошной настил делается с помощью деревянных брусков сечением 20 на 40 мм. Бруски распиливаются по размеру. Потом, чтобы предохранить древесину от воздействия грибка, гнили, плесени, насекомых-древоточцев, они в 2-3 слоя покрываются антисептиком ТЕХНОНИКОЛЬ (корпорация производит более 3000 видов строительных материалов, включая строительную химию). Каждый слой высушивается по 20-30 минут. Общее время высыхания брусков перед монтажом – 24 часа. Сторона бруска, которая ложится на бетонное (кирпичное) основание промазывается битумной гидроизоляцией Технониколь. Бруски крепятся на дюбель/гвоздь длиной 70 мм и с шагом 400 мм по периметру стены, и на верхней поверхности подпорной стены включительно. Вертикальные бруски прикрепляются с шагом в 300 мм. Таким образом, получается обрешетка, придающая конструкции необходимую жесткость.
Крепим поперечные бруски
ШАГ 3. Создание сплошного основания под фасадную плитку
Для создания сплошного основания толщиной 9 мм можно использовать плиты ОСП-3, влагостойкую фанеру ФСФ или шпунтованную доску. Плиты (доски) выпиливаются по формату (с учетом, что между плитами должен оставаться зазор 2-3 мм и отступ от земли 10 мм) и покрываются битумной или полимерной изоляцией Технониколь. Зазоры нужны для компенсации температурных расширений и деформаций. Крепеж производится на оцинкованные саморезы с шагом 300 мм.

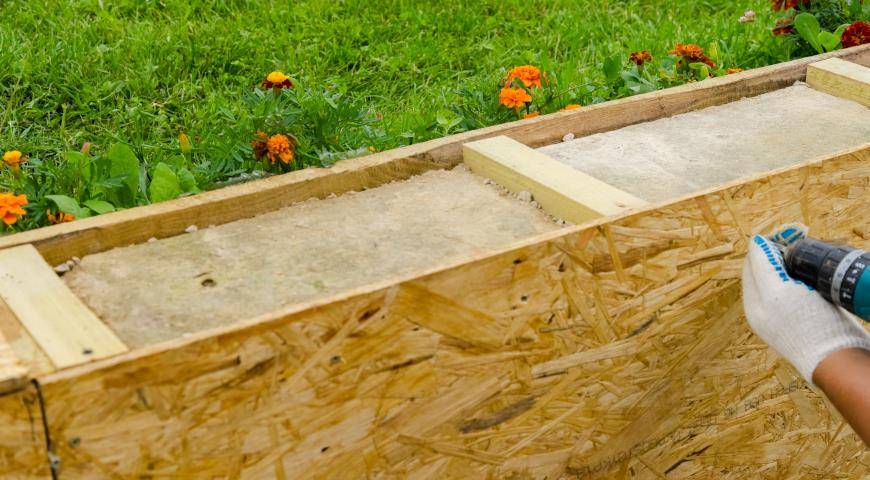

Вот в таком «коробе» в конце концов оказывается наша бетонная стенка
ШАГ 4.Монтаж фасадной плитки HAUBERK
Перед монтажом плитку из разных пачек необходимо перемешать между собой, чтобы на стене не возникло цветовых пятен. Незначительное расхождение в оттенках — не производственный брак, а нормальное явление: базальтовый гранулят, как все натуральные материалы, не может быть окрашен абсолютно равномерно.

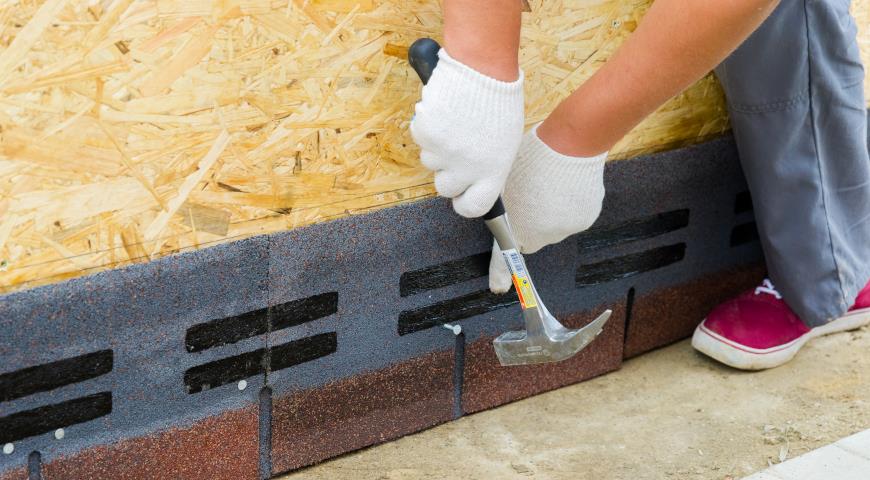

В начале крепится стартовая полоса. Она делается из стандартной плитки, у которой строительным ножом отрезаются «лепестки». Далее плитка прибивается к основанию на 11 оцинкованных гвоздей: по три гвоздя сверху и восемь снизу.
Следующий шаг – разметка. С одной стороны стенки, поверх стартовой полосы, прикладывается рядовая плитка и замеряется расстояние от верхнего края плитки до верхней части стены. На другом конце стенки отмеряется это же расстояние. С помощью строительной нити обозначается направляющая полоса для первого ряда плитки.
Монтаж плитки идет от низа и центра к верху и в стороны. Рядовая плитка укладывается с нахлестом на предыдущий ряд, закрывая его крепеж, и со смещением на пол-лепестка по горизонтали. Визуально должна получаться «кирпичная» стена с идеально ровными рядами.
Монтаж рядовой плитки: лепестки прикрывают крепеж стартовой полосы
Каждая плитка прибивается к основанию на восемь гвоздей – по два на один «лепесток». При подходе плитки к внешнему или внутреннему углу делается отступ от грани угла в 5 мм.
Отметим, что фасадная плитка HAUBERK от ТЕХНОНИКОЛЬ – системное решение, включающее не только основной облицовочный материал, но и комплектующие: металлические уголки с посыпкой в цвет.
Внешние и внутренние уголки отрезаются по размеру ножницами по металлу, и прикрепляются к плитке и основанию саморезами в цвет с шагом 300 мм.
Верхнюю горизонтальную поверхность можно оформить несколькими способами. Например, покрыть её плитами натурального камня или керамогранита. Но можно создать стилистически единую поверхность со всей стеной с помощью фасонного элемента в цвет. Его можно заказать в любой мастерской по работе с металлом.

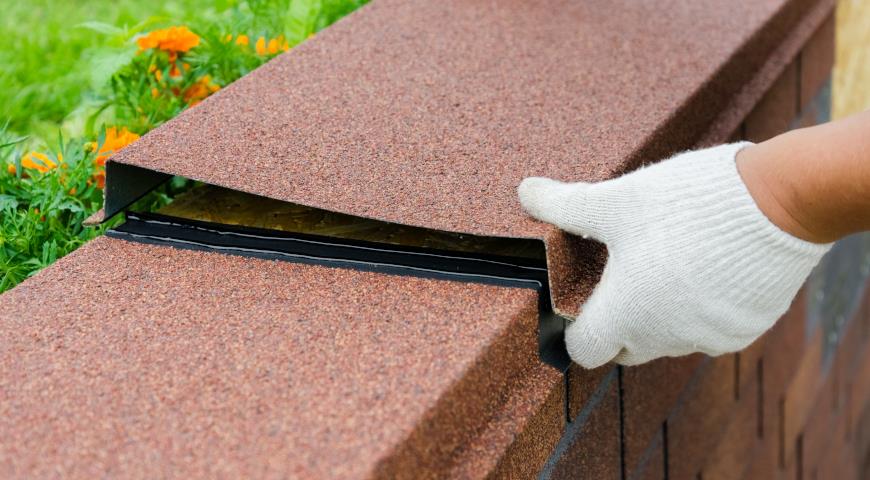

Элемент укладывается с нахлестом в 30-50 мм. Место нахлеста промазывается битумным гидроизолирующим герметиком ТЕХНОНИКОЛЬ. Боковой сгиб элемента крепится к стене на саморезы в цвет с шагом 300 мм.
Гидроизоляция нахлеста обязательна: HAUBERK не боится воды, но защита нужна основанию из ОСП

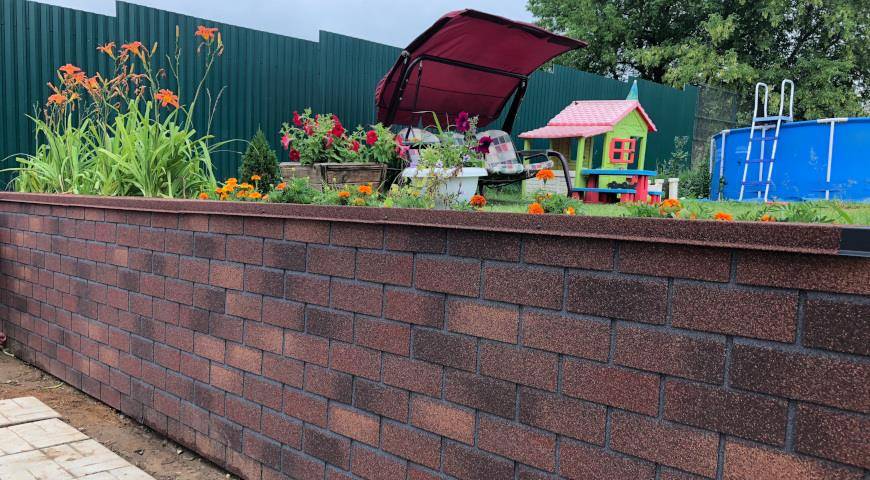

Подпорная стенка с материалами от ТЕХНОНИКОЛЬ получит стильное, а главное долговечное и прочное в эксплуатации оформление, радующее глаз. Работы занимают всего 1-2 дня, а результат сохранится на десятилетия.
Массивные подпорные стенки
Такие виды чаще всего применяют для укрепительных или декоративных функций. Для изготовления стенок применяются бетон или бутовый камень. Их можно изготавливать по двум технологиям: сборная и монолитная.
Конструкция должна сопротивляться двум видам воздействия:
- сдвиг;
- опрокидывание за счет горизонтального давления грунта на боковую поверхность.
Массивная стенка сопротивляется этим силам только за счет собственного веса. К недостаткам подпорных конструкций такого вида относятся:
- высокая материалоемкость;
- сложность выполнения работ;
- высокая стоимость возведения;
- необходимость в специальной технике.
Все эти недостатки сильнее всего проявляются при возведении укрепительных сооружений большой высоты. При изготовлении декоративных элементов для ландшафтного дизайна неудобства не так заметны.
Монолитная конструкция с контрфорсами.
В строительстве массивные подпорные стенки часто изготавливают из фундаментных бетонных блоков
Важно грамотно оценить высоту и длину стены. Для большей устойчивости сооружения принимают следующие меры:
- Нижнюю часть стены делают шире, чем верхнюю. Чем ниже стена заглублена в грунт, тем большее давление она испытывает. Особо нагруженный участок лучше сделать шире. В верхней части толщину стены уменьшают, поскольку давление здесь не так велико.
- Для предотвращения опрокидывания и разрушения стенок большой длины предусматривают контрфорсы. Контрфорс — это вертикальная конструкция, выступающая за стену. Чаще всего она связана с основным подпорным элементом. Но существуют варианты отдельно стоящих контрфорсов. Изготавливается из того же материала, что и стенка (монолитный бетон, бетонные блоки, бутовый камень). Контрфорсы берут на себя часть распора от горизонтального воздействия. Могут быть как прямолинейными, так и с уступами. Контрфорсы помогают усилить стену без сильного перерасхода материалов.
Выделяют несколько типов сечения подпорных стенок:
- прямоугольные, подходят только для небольших перепадов высот (в основном, декоративные);
- Т-образные с уширением снизу;
- трапециевидные, отличаются хорошей устойчивостью, имеют одну наклонную боковую поверхность, их делают шире у основания.
Сборные элементы
Их изготавливают из бутового камня или бетонных блоков шириной не менее 400 мм. Не рекомендуется для строительства выбирать пористые материалы. Изготовление стенок из кирпича запрещено, этот материал нельзя применять в качестве конструктивного для возведения подземных сооружений.
Подпорная стенка из бетонных блоков.
У сборной технологии есть несколько преимуществ:
- увеличение скорости работ, нет необходимости выжидать, пока бетон затвердеет и наберет прочность;
- невысокие затраты при использовании типовых элементов;
- простота технологии.
Чаще всего крупные строительные компании, которые не испытывают недостатка в специальной технике и трудовых ресурсах, сооружают конструкции из фундаментных блоков ФБС. В частном строительстве у таких стенок проявляются существенные минусы:
- необходимость в грузоподъемной технике для установки блоков в проектное положение;
- затраты на транспортировку изделий с завода;
- для сооружения конструкции из блоков потребуются профессиональные рабочие, способные закрепить изделия на крюк подъемного крана, грамотно установить их, а также организовать складирование и разгрузку.
Монолитные стенки
Конструкция такого типа лучше подходит для частного строительства. Здесь нет острой необходимости сокращать сроки, как это происходит в массовом возведении зданий. К преимуществам метода для постройки собственного дома или небольшого объекта можно отнести:
- нет необходимости нанимать подъемный кран;
- можно легко выполнить работу, задействовав несколько человек.
Для изготовления монолитной конструкции потребуется бетонная смесь и арматура
Важно грамотно подобрать марку бетона (или класс) и диаметр армирования
Поскольку конструкция одновременно работает на сжатие и на изгиб, рекомендуется использовать бетон не ниже класса В25 или марки М350. Нельзя использовать такой же бетон, как, например, для ленточного фундамента, который работает только на сжатие. При несоблюдении рекомендаций возможно появление трещин или разрушение подпорной стенки под давлением грунта.
Армирование подпорной стенки.
Что такое подпорная стена?
Эта конструкция представляет собой, казалось бы, обычную стену из прочного материала, на которую возложены поддерживающие функции для неустойчивых грунтов.
Если участок имеет неровный рельеф, предусматривает возвышения и большое количество откосов, в наиболее проблемных местах рекомендуется устанавливать опоры, что позволит избежать обрушения и сползания грунта.
Не игнорируйте неровности в вашем районе. Вам нужно как можно скорее принять соответствующие меры, чтобы обезопасить сам сайт и себя от проблем. И в этом вам может помочь подпорная стенка, которую вы можете сделать своими руками. Если правильно подойти к выбору материала для этой конструкции, эта стена может превратиться в красивый элемент дизайна вашего участка, в результате ваш дачный участок приобретет оригинальный вид.
При выборе конструкции подпорной стены следует учитывать ее назначение. Поэтому перед его изготовлением необходимо выяснить, будет ли он играть только декоративную роль или придется решать проблему усиления участка. Сам процесс создания подпорной стены включает три основных этапа:
- Сделайте фундамент, который будет служить опорой для несущей стены;
- Строительство стены. Здесь мы имеем в виду непосредственно саму опору, которая с внутренней стороны будет поддерживать землю, а с внешней стороны придать участку декоративные свойства;
- Устройство отвода и отвода воды. Эти меры необходимы, чтобы не допустить избытка влаги. Между стеной и землей будет скапливаться влага, поэтому хозяину нужно будет подумать, как обеспечить ее эффективное удаление.
В зависимости от назначения все подпорные стены можно разделить на два типа: декоративные и армирующие.
Первые устанавливаются с целью преобразить сайт и добавить ему оригинальности. Что касается арматурных стен, то их основная задача — укрепить неровности и предотвратить их разрушение.
К счастью, подпорная стена часто совмещает в себе описанные выше функции, поэтому, помимо решения проблемы укрепления грунта, у собственника есть возможность использовать эту конструкцию для зонирования земель.
Еще один признак классификации подпорных стен — материал, из которого они сделаны. В соответствии с ним можно выделить следующие типы этих конструкций:
- Деревянный. Эти стены привлекательны минимальными затратами на их возведение. Для их изготовления также потребуются бревна.
- Конкретный. Среди всех остальных стен они отличаются максимальной прочностью и долгим сроком службы. Однако процесс изготовления бетонных стен слишком трудоемкий и трудоемкий.
- Расчет. Такой тип подпорной стены может подойти хозяевам, которые хотят произвести впечатление на своих гостей. Также такой дизайн можно сделать еще более привлекательным, если посадить растения между камнями. Тогда такая стена превратится в настоящий шедевр.
- Кирпич. Такой тип стены часто выбирает большинство дачников. Их привлекает высокая прочность, надежность и способность преображать внешний вид сайта.
Как сделать подпорную стенку своими руками
Перед началом возведения подпорной стенки на даче необходимо чётко определиться с её назначением. Если вы решили сделать укрепляющую конструкцию, то лучше сделать стенку из природного камня или бетона. В случае желания использовать стенку в качестве декоративного элемента или малых нагрузок на конструкцию можно использовать габионы, дерево или кирпич.
Как сделать подпорную стенку из бетона
Бетонная конструкция считается самой надёжной и долговечной. Процесс её изготовления начинается с рытья траншеи строго по периметру планируемой стены и устройства фундамента. Глубина траншеи целиком зависит от высоты сооружения.
Затем из досок толщиной 25–45 мм делаем опалубку. Чтобы под давлением раствора не происходило выгибание досок, загоняем металлические прутья, с промежутком до 1,5 метра.
После всех мероприятий по укреплению, равномерно заливаем бетон в опалубку. Через несколько дней, после полного высыхания бетона, снимаем опалубку.
Готовую бетонную стену можно в дальнейшем оштукатурить или облицевать любым отделочным материалом.
Подпорная стенка из кирпича
Стенка из кирпича делается, как и при обычном строительстве любого дома. Стена высотой до одного метра делается толщиной в половину кирпича, а выше — в целый кирпич. В дальнейшем стену облицовывают любым отделочным материалом для наружных работ.
Фундамент под стенку из кирпича имеет небольшие особенности. Он, как правило, устраивается на 20–30 см шире основной конструкции. Глубина полностью зависит от высоты стены, состава почвы и степени промерзания грунта.
Подпорная стенка из камня своими руками
Изготовление стены из камня требует сравнительно больших затрат как материальных, так и физических. Однако эти затраты вас порадуют красотой и прочностью сделанной конструкции.
Кладка из камня делается двумя способами:
Так как камень является тяжёлым материалом, то и устройство фундамента должно быть правильным и прочным, с укреплением металлической арматурой.
Перед кладкой камни необходимо полностью очистить от грязи и смочить водой. Укладывать камни один на один нельзя. Стык одной пары должен располагаться посередине камня нижнего ряда. Желательно по краям стенки укладывать более крупные камни, а в середину можно и поменьше размером. При этом необходимо находить для каждого камня своё устойчивое положение. Швы нужно стараться делать минимальной толщины, чтобы меньше разрушались во время эксплуатации сооружения.
Подпорная стенка из дерева
Процесс установки стены из дерева не очень прост и может занять много времени, но деревянные системы привлекают своей дешевизной. Оптимальным вариантом для устройства деревянных опор считается применение брёвен диаметром 12–18 см. При выборе высоты брёвен нужно учитывать, что 50–60 см будет закопано в землю.
Располагать брёвна из дерева нужно плотно друг к другу в строго вертикальном положении. Сверху дерево необходимо плотно укрепить проволокой, а для устранения смещения можно скрепить гвоздями. После полной фиксации брёвен, траншею необходимо полностью залить бетоном. Для предотвращения гниения дерева часть, находящаяся в земле, должна быть обработана специальным материалом.
Подпорная стенка из габионов
Подпорные стены из габионов стали применяться совсем недавно. Для создания такой стены проволокой увязывают между собой габионы. Такая стена выгодно отличается от бетонных или каменных конструкций:
Монтаж габиона:
- На подготовленное основание (достаточно только выровнять поверхность) устанавливаются контейнеры из металлической сетки;
- Габионы связываются оцинкованной вязальной проволокой;
- Укладываются руками камни типа плитняка, после чего заполняется остальной объём габиона галькой, щебнем или булыжником;
- Контейнеры укладываются до нужной длины и высоты стенки. Между собой они крепятся оцинкованной проволокой.

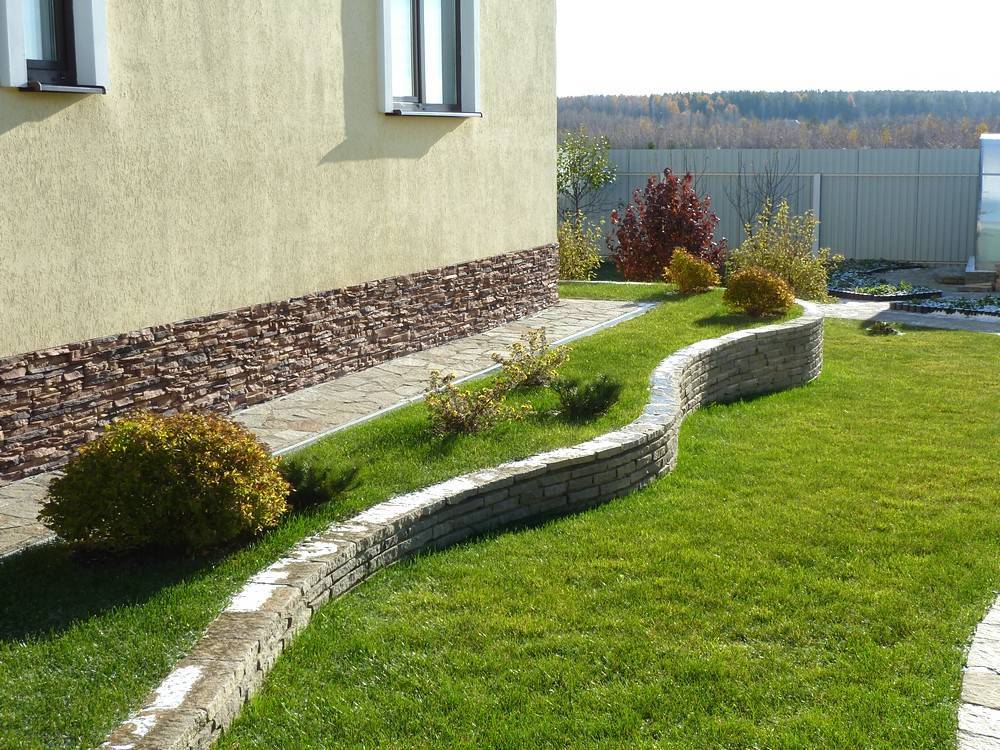

Подпорные стенки в ландшафтном дизайне
Любой участок имеет свои особенности, рельеф, размеры. Поэтому при строительстве подпорной стенки нужно учитывать все нюансы ландшафтного дизайна. Вертикальная планировка будет прекрасно смотреться, если ландшафт имеет чётко выраженный рельеф. Такой участок желательно разбить на несколько горизонтальных уровней.
Если ваш участок небольшой по площади, то желательно применять стенки высотой до 60 см.
В зависимости от конкретного дизайнерского решения производится выбор материала для изготовления подпорных стенок. Решение о том, как сделать подпорную стену, каждый хозяин принимает индивидуально.
Технология возведения кирпичной стены
Строительство подпорной стены из кирпича начинается с укладки нулевого ряда, элементы которого кладутся на ребро, либо плашмя. Точно также укладывается и последний ряд. Работы следует начать с расчетов требуемого количества материалов. Кирпич требуется покупать с небольшим запасом, часть материала нужно будет нарезать для обеспечения устойчивости кладки. Белый силикатный кирпич выкладывают на основу из красного, выложенного в 5-6 рядов.
Перед началом строительства стены нужно сделать разметку с помощью капронового шнура. Так как первый ряд стены является расчетным, элементы укладываются насухую, между ними оставляют зазор в 1 см на протяжении всей длины будущей конструкции. Если стена будет строиться в 2 ряда, края кладки складывают в замок, при выкладке в 1 ряд кирпичи придется резать.
После выполнения разметки их убирают, вдоль шнура выкладывают слой раствора толщиной 1 см. Сверху размещается первый ряд кирпичей, правильность выкладки которого проверяется строительным уровнем. Таким же образом проверяется каждая деталь и правильность их расположения по отношению друг к другу.
По краям стены выкладывают несколько рядов кирпича, проверяя ровность конструкции спиртовым уровнем. Делается это для формирования маяков, по которым будет натягиваться шнур, отмечающий высоту кладки. По его уровню выкладываются последующие ряды кирпичей. Каждый из них кладется в замок с предыдущим, раствор наносят на обе стороны кирпича, сильно прижимая его к предыдущему ряду. Излишки раствора удаляют с помощью мастерка.
Для формирования прямых углов используется порядовка — металлический инструмент со сделанными по уровню кладки метками. Первые угловые кирпичи выкладываются при помощи уровня, после чего монтируется порядовка. При строительстве кирпичных стен и перегородок необходимо соблюдать перевязку: швы в верхнем и нижнем рядах не должны совмещаться. Через каждые 5 рядов устанавливают арматурную сетку. Перед началом строительных работ материал нужно смочить, его оставляют на несколько часов в емкости с теплой водой. Горизонтальность кладки проверяют строительным уровнем через каждые 3 ряда.
Существует несколько технологий строительства стен. При цепной схеме продольные швы сдвигаются на половину размера кирпича, поперечные — на четверть. Подобная технология является одной из наиболее сложных в выполнении, для ее строительства требуются высококвалифицированные работники и большее количество материала.
При четырехрядной перевязке швов используются элементы, придающие дополнительную прочность. Кладка опорных частей стен выполняется в виде корзинки: полость столба заполняют битым кирпичом, смешанным с раствором. Если столб укрепить металлической трубой, надежность конструкции увеличится в несколько раз.
Кирпичная стенка с воздушной прослойкой сохраняет больше тепла. Ее можно строить из материала любого типа. Воздушное пространство в такой стене должно составлять не более 5 см в толщину, толщина самой кладки будет составлять 40 см.
