Критерии выбора размеров: на что обратить внимание
Размерные характеристики блоков самые разные, поэтому подбор нужных ФБС несложный. Параметры элементов и количество определяют, сделав раскладку на чертеже. Подбирают такое число изделий, в т.ч. разной длины, чтобы они укладывались ровно по размерам стен, не образуя выступов. Оптимальное количество элементов на 1 стену – не более 5.
Для фундаментов используют преимущественно блоки высотой 58 см. Иногда не получается сделать опорное основание из одинаковых элементов. Тогда берут доборные блоки, высота которых 28 см. Их также применяют, чтобы оставить в фундаменте технологические отверстия.
Ширина ФБС должна соответствовать толщине стены дома. Допускается выступ блоков максимум на 10 см с одной стороны или по 6 см с обеих. ФБС могут быть несколько уже стены, но не более чем на 4 см.
На выбор размеров блоков влияет тип грунта. Чем он менее устойчивый, тем более габаритные элементы выбирают. Например, для глинистых почв и суглинков предпочтительнее изделия типа 24–6–6. Сухие песчаные грунты не требуют глубокого фундамента, поэтому подойдут менее габаритные конструкции.
Вес блока должен соответствовать его размерам. Сравнивают фактическую массу со стандартной. Если элемент весит меньше, чем предусмотрено нормами, внутри присутствуют пустоты или плохо произведено уплотнение бетона, такие конструкции не используют, т.к. они имеют заниженную прочность.
Надежные отечественные производители блоков фундаментных: цены изделий

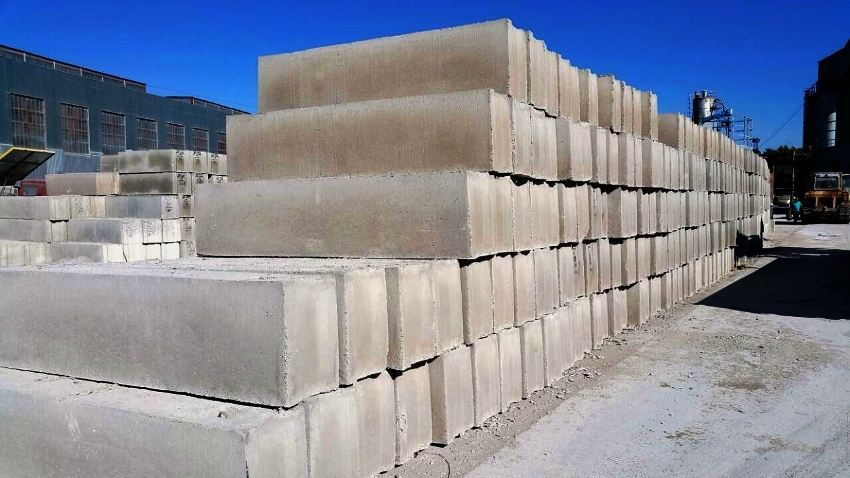

Блоки бетонные ФБС входят в состав продукции, которая выпускается на любом бетонном заводе. Очень часто изделия изготавливаются без соблюдения всех тонкостей и этапов технологического процесса. В качестве исходного сырья может быть использован разномарочный бетон. Поэтому при выборе качественного и надежного материала следует выбирать компании, которые зарекомендовали себя с лучшей стороны на мировом строительном рынке.
Одним из самых крупных предприятий в России по производству строительного материала из бетона является Завод промышленных строительных деталей. Продукция отличается прочностью и высоким качеством изготовления, что осуществляется согласно требованиям ГОСТа. Стоимость фундаментных блоков начинается от 1200 руб./шт.
Российская компания «Вира» специализируется на изготовлении изделий из бетона. Ассортимент продукции насчитывает более 400 позиций, среди которых находятся стеновые фундаментные блоки. Цена за штуку изделия зависит от его габаритов и составляет в среднем 1650 руб.
Фундаментные бетонные блоки отечественных производителей являются самым надежным и практичным решением прогрессивной индустрии
Еще одним популярным отечественным производителем является компания «Мастер». Она изготавливает все типы бетонных блоков, цена которых зависит от типа продукции и начинается от 1150 руб./шт.
Александрийский керамзитовый завод выпускает различные виды изделий из бетона. Большим спросом пользуются маленькие бетонные блоки, которые могут применяться при возведении несущих стен, ограждений и колонн или употребляться в качестве опорных элементов в подвальных и полуподвальных помещениях, цокольных этажах. Изделия изготавливаются в специальных формах, благодаря чему имеют точные размеры. Цена фундаментных блоков 200х200х400 мм стартует от 55 руб./шт.
Еще одним надежным производителем считается Златоустовский завод, который выпускает широкий ассортимент ФБС, ФБП, ФВП, лестниц, панелей, перемычек и дорожных плит из бетона. Изделия отличаются приемлемой стоимостью. Цена блока фундаментного ФБС начинается от 950 руб./шт.
Стоимость фундаментных блоков ФБС начинается от 1200 руб./шт

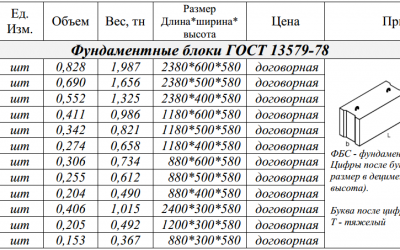

Стандартные размеры фундаментных блоков согласно ГОСТу
Производители соблюдают типоразмеры ФБС, указанные ГОСТом. Серийные изделия по длине производят 3 размеров: 88, 118 и 238 см. Высота представлена 2 параметрами: 28 и 58 см. По ширине изготавливаются блоки от 20 см до 60 см с интервалом 10 см.
Производители выпускают блоки в 3 различных размерах.
Необходимо учитывать, что фактическая длина и высота на 2 см меньше указанной в маркировке. Недостающая величина отводится на растворные швы. Ширина берется точно: раствор на боковых гранях не укладывают.
ГОСТ допускает погрешности по размерам. Максимальные отклонения от стандарта по длине – 13 мм, высоте и ширине – 8 мм, по пазам – 5 мм.
Стандартные ФБС производятся в различных соотношениях основных размеров.
ФБС: расшифровка
Итак, начнем с вопроса, что такое ФБС. Данная аббревиатура расшифровывается как «фундаментный блок сплошной». Эти блоки под фундамент представляют собой монолитные железобетонные конструкции в форме параллелепипедов. Каждый такой блок имеет прекрасные эксплуатационные характеристики, позволяющие использовать такой материал для строительства фундамента.

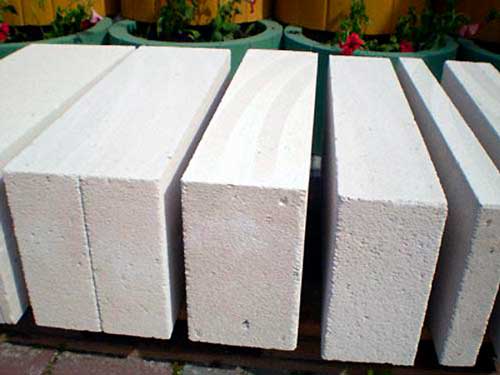

В основе состава – очень плотный силикатный или керамзитный бетон. Характеристики прочности улучшает стальная арматура. Она же делает блок менее восприимчивым к давлению/сжатию. Кроме того, показатели морозоустойчивости материала заметно улучшаются благодаря добавлению специальных пластификаторов.
Плюсы фундаментных элементов
Следует выделить несколько основных преимуществ фундаментных изделий, которые объясняют популярность их использования:
- Снижение временных затрат на монтаж фундамента. Во время возведения основания с использованием блоков не понадобится заливать бетонный раствор в опалубку, а также ждать набора прочности материала.
- Стандартные габариты. Благодаря тому, что фундаментные блоки изготавливаются определенных размеров, можно подсчитать, сколько понадобится элементов для возведения основания.
- Нет необходимости приобретать дорогие расходники.
- Материал можно выбирать в соответствии с техническими данными.
- Долгий срок службы. Если провести правильный монтаж блоков и соблюдать условия эксплуатации изделий, такие конструкции прослужат не менее 100 лет.
Такие преимущества обеспечивают надежность и долговечность фундаментных блоков.
Блог эксперта: вопросы по устройству сборного фундамента
Можно ли строить дом на сборном основании без проекта и геологических изысканий
Однозначно рекомендовать блоки ФБС для фундамента стоит на территориях, где он опирается на скальные породы и есть низкая сейсмическая опасность. В России таких мест не так много. В остальных случаях прочности сборного или сборно-монолитного основания может быть недостаточно для строительства жилого дома. Точно определить характеристики будущей постройки сможет только проектировщик по результатам предварительной геологоразведки.
Какой фундамент лучше, ленточный или сборный
Достоинство заливного армированного ленточного фундамента то, что ему можно придать любую форму: закругленную, криволинейную. Дома со сложной архитектурой строят по такой технологии. Залить основание можно самому, без найма спецтехники. Прочность итоговой конструкции очень высокая благодаря сплошному армированию.
Сборный фундамент из ФБС дешевле, он не требует установки опалубки, нет потери времени на отверждение. Бригада строителей с подъемным краном соберет цоколь за неделю.
Выбор лучше делать на основе исследования грунтов и рекомендаций проектировщика. При попытке сэкономить можно потерять в прочности всего сооружения.
Какие дома строят на фундаменте из ФБС
Блочное основание подойдет для любых хозпостроек небольшого веса, бань, загонов для скота, заборов. Для жилого частного дома сборный фундамент должен рассчитываться проектировщиком, иначе нагрузка может распределяться неравномерно и через стыки блоков пойдут трещины.
Из блоков какого размера делать цокольный этаж для двухэтажного дома
Ответить на этот вопрос можно будет после исследования грунта, на котором пройдет строительство. Лучше всего заказать развернутый проект в архитектурном бюро. Общий совет: размеры фундаментных блоков ФБС должны быть максимальными. Отливка шириной 300 мм выдержит вес двухэтажного дома с бетонными перекрытиями, а длина в 2,38 м позволит уменьшить количество стыков.
Зачем утеплять фундамент из ФБС и чем это лучше сделать
Перед засыпкой котлована собранный из полнотелых блоков фундамент нужно гидроизолировать и утеплить. Так можно предотвратить его промерзание, образование конденсата и разрушение. Изоляция также уменьшит потери тепла и расходы на отопление всего дома.
Утеплитель должен обладать механической прочностью, плотностью и плохо впитывать влагу. Для самостоятельного монтажа проще всего использовать пенополистирол и тарельчатые дюбели. Нужно хорошо заизолировать стыки листов.
Пенополиуретан наносят с помощью распылителя, он дает сплошной слой без разрывов. Это более дорогой метод.
Керамзитная засыпка неплохо теплоизолирует, но пропускает влагу. Метод дешев, но применяют его редко.

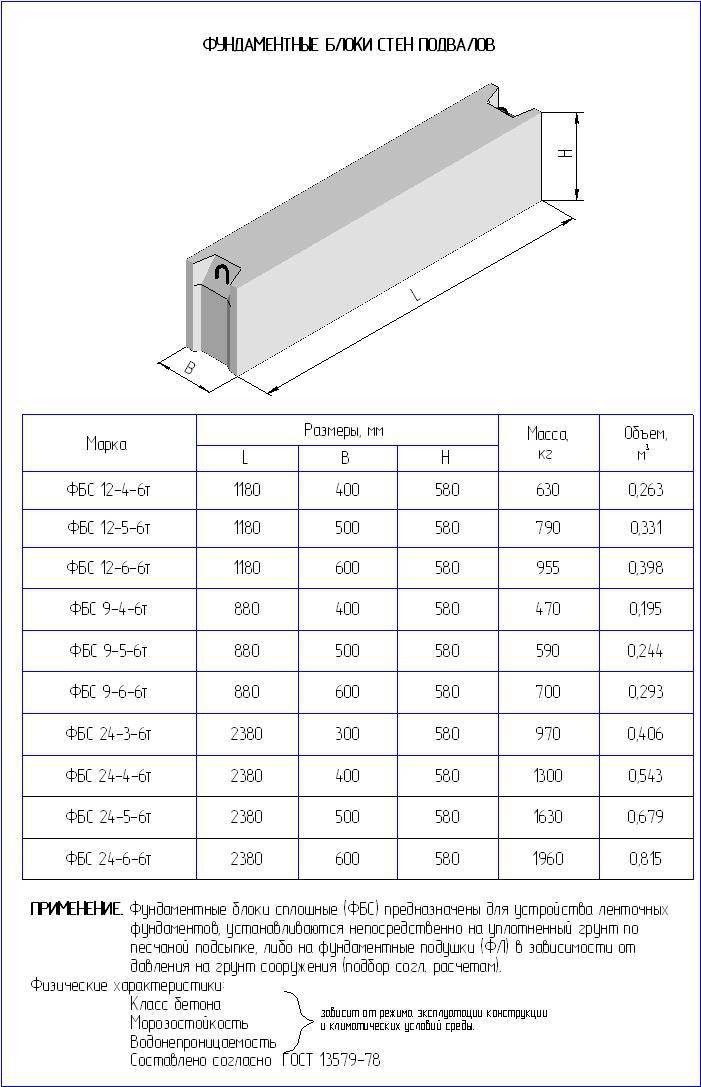

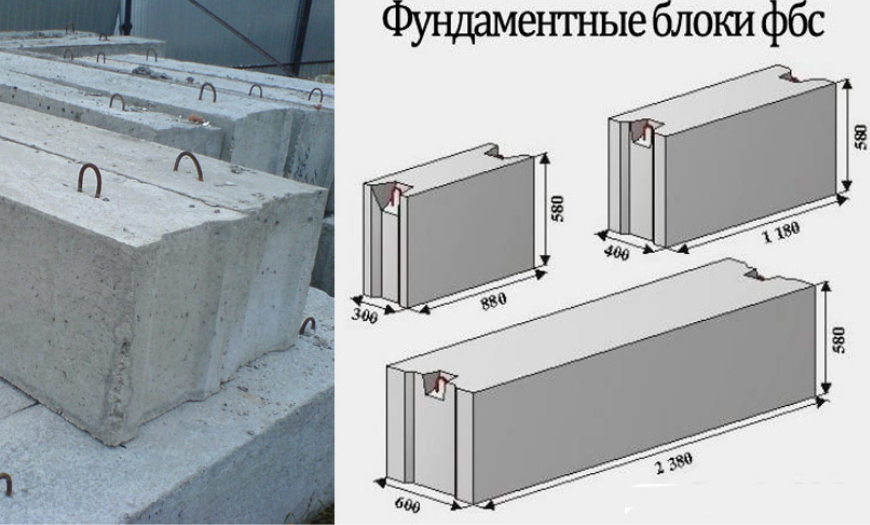

Размеры стеновых фундаментных блоков
Сортамент данного типа блоков состоит из 14 типоразмеров изделий.
Согласно длине весь сортамент материалов подразделяется на 3 типоразмера:
- 2300 мм;
- 1180 мм;
- 880 мм.
Размеры фундаментных блоков по ГОСТу также учитывают высоту изделий. Согласно этому параметру сортамент делится на 2 группы:
- 280 мм;
- 580 мм.
Блоки ФБС, размеры которых также включают ширину, подразделяются на изделия с параметрами:
- 300 мм;
- 600 мм.
Таким образом, выходит, что самый большой блок достигает параметров 2380х600х580 мм (длина, высота, ширина), а фундаментные блоки размеры, которых по ГОСТ самые маленькие укладываются в габариты 880х300х580 мм.

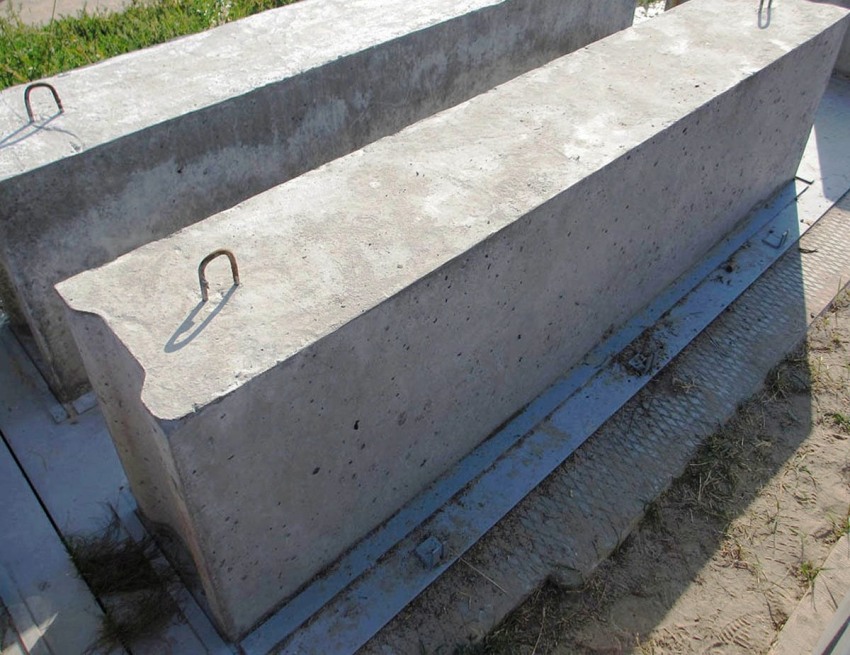

Общая информация о блоках ФБС
ГОСТ расшифровывает аббревиатуру как «фундаментный блок сплошной». Для изготовления бетон заливают в формы, которые придают изделиям вид прямоугольных параллелепипедов. В торцах предусмотрены выемки, обеспечивающие плотное прилегание элементов при укладке.
Главные особенности

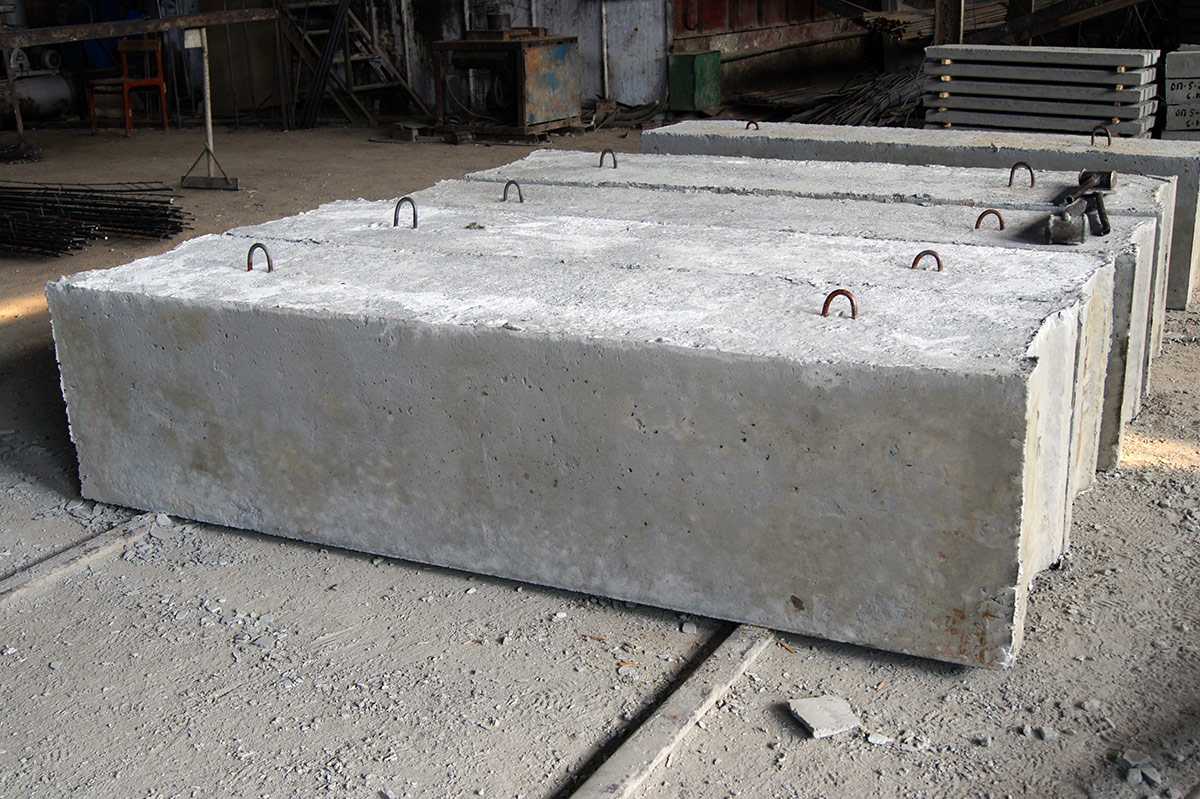

Фундаментные блоки – это сплошные бетонные конструкции различных размеров, правильной геометрической формы. Их прочность зависит от плотности раствора. Полученный бетон соответствует расчетным статичным нагрузкам на сжатие.
Металла используется мало: в среднем на изделие уходит 1,5 кг. Из верхней части выступают стальные проушины для зацепления при установке. Клиент может заказать конструкции без монтажных петель – стандарты это допускают.
Согласно ГОСТу, блоки бескаркасные, но крупногабаритные изделия по желанию заказчика усиливают продольной арматурой, что повышает их вес и прочность.
Технология изготовления предусматривает уплотнение бетона с применением вибростолов или глубинных вибраторов. Быстрое отвердевание и набирание прочности достигаются пропариванием бетона. Без него естественный процесс длится дольше. На качество блоков используемая технология не влияет.
Предназначение и области применения

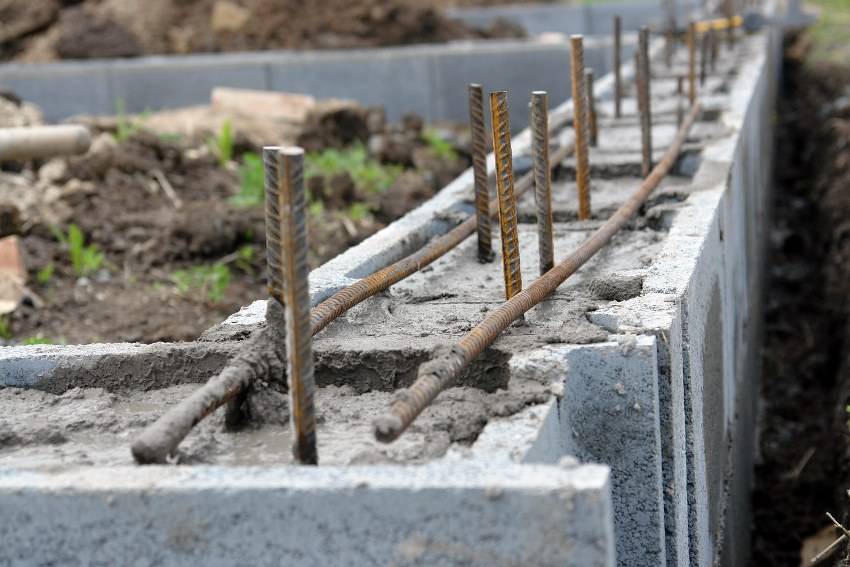

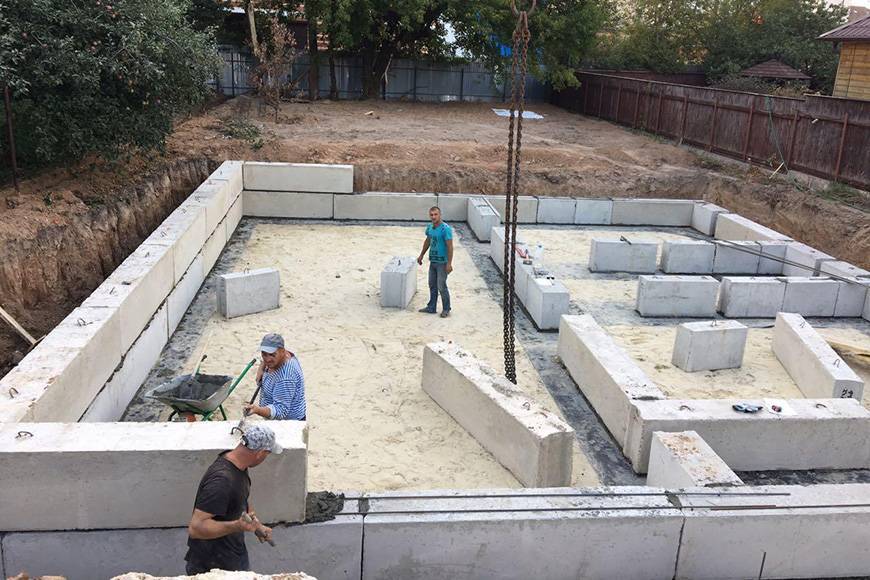

Главная сфера применения ФБС – строительство сборных фундаментов. Правильная форма позволяет по принципу конструктора быстро смонтировать опорную часть строений. Технические характеристики такого основания уступают лишь монолитной железобетонной конструкции.

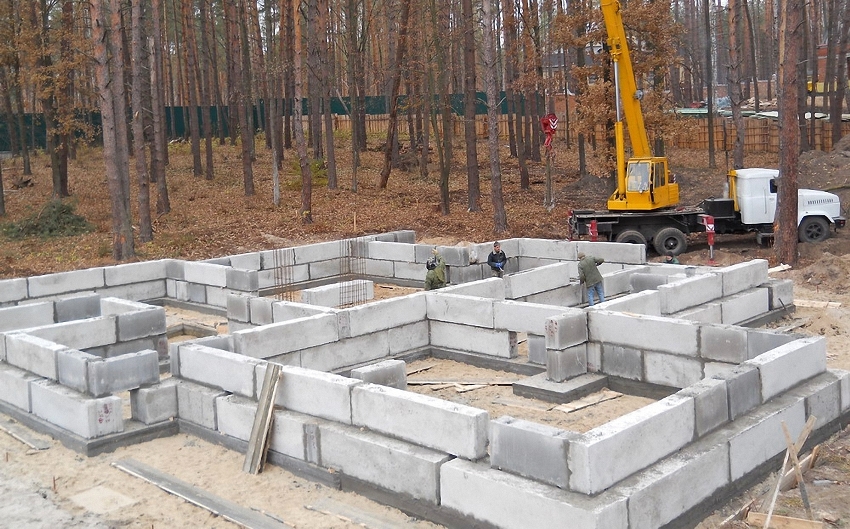

Блоки ФБС используются для строительства сборных фундаментов.

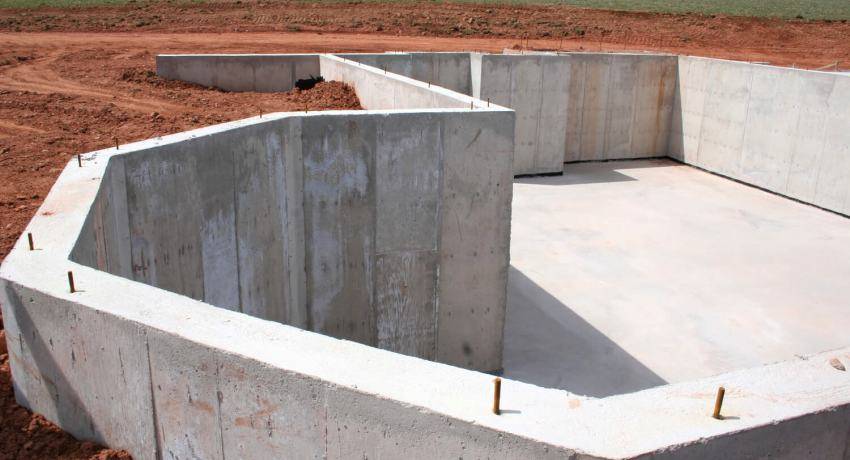

Фундаментные блоки также применяют для возведения стен отдельных видов строений:
- подвалов;
- цокольных этажей;
- погребов.
ФБС используют в частном домостроении и при возведении многоэтажных зданий.
Преимущества
Конструкции производят по ГОСТу Конструкции производят по ГОСТу. Контроль за процессом обеспечивает соответствующие технические характеристики. Материал высокопрочный, что исключает деформацию, гарантирует долговечность. Материал высокопрочный, что исключает деформацию, гарантирует долговечность
Использование ФБС в строительстве дает выигрыш во времени и финансах:
- Не нужны опалубка и арматурный каркас.
- Элементы быстро устанавливаются в котлован.
- Сразу после монтажа можно возводить стены.
Блоки ФБС производят по ГОСТу из высокопрочного материала.
Изделия различаются по размерам и характеристикам. Грамотный подбор элементов существенно экономит деньги. Количество блоков легко подсчитать, зная стандартные параметры.

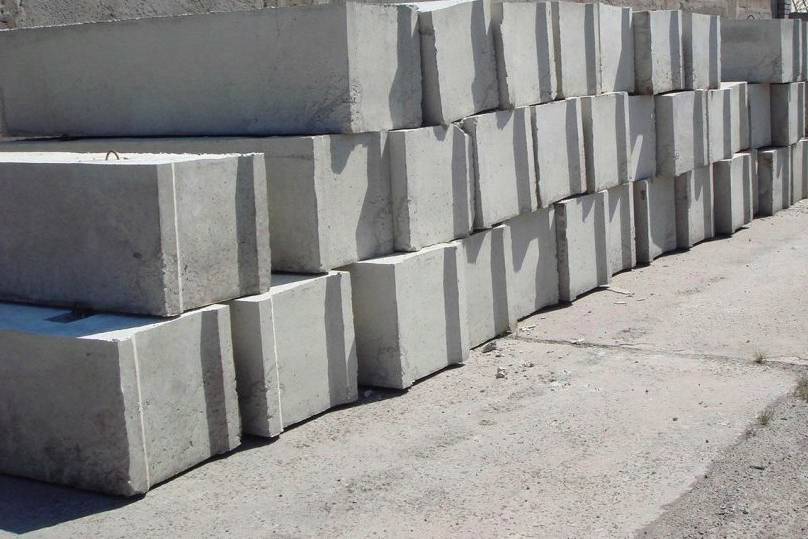

Разновидности ФБС

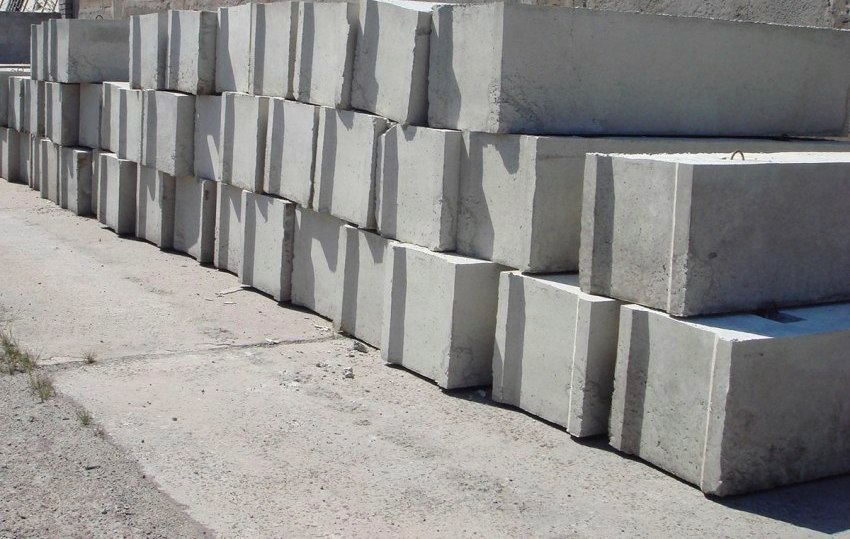

Вес фундаментных блоков ФБС зависит от вида бетона, из которого они изготовлены. В производстве чаще всего используются тяжелый бетон с плотностью 2400 кг/м3, силикатный бетон 2000 кг/м3 и легкий керамзитовый бетон плотностью 1800 кг/м3.

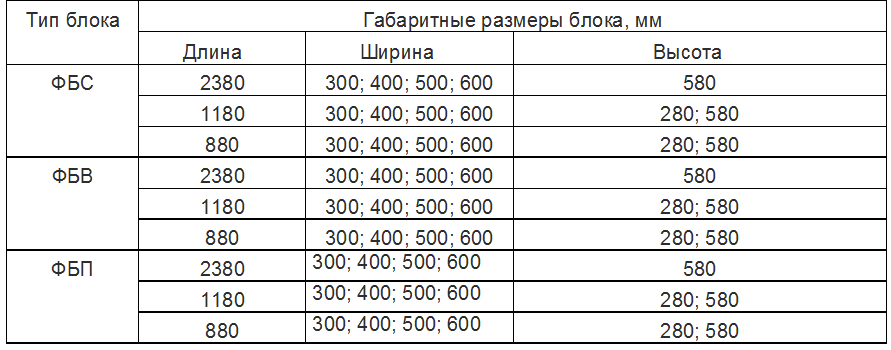

Размеры фундаментных блоков ФБС определяются по ГОСТ 13579-78. Они могут иметь разные габариты: ширина 300, 400, 500 или 600 мм, высота 280 или 580 мм, длина 1180 или 2380 мм
Обратите внимание: блоки высотой 280 мм относятся к доборным элементам, которые применяют для устройства отверстий под коммуникации или продухи
ГОСТ 13579-78 детально определяет размеры фундаментных блоков ФБС. Отклонение по длине составляет ±13 мм, по ширине и высоте – ±8 мм, по вырезам – ±15 мм. Возможен выпуск доборных изделий длиной 780 мм. В таблицах документа указаны марки и характеристики блоков из тяжелого, керамзитобетона и плотного силикатного бетона. Вес одного элемента может быть от 380 до 1960 кг в зависимости от плотности и размеров.
По ГОСТ 13579-78, поверхность бетонных блоков может иметь различные типы обработки. Это может быть:
- А3 – поверхность, предназначенная для покраски;
- А5 – поверхность, предназначенная для укладки керамической плитки;
- А6 – неотделываемая лицевая поверхность;
- А7 – нелицевая поверхность, которая не видна на первый взгляд в процессе эксплуатации.

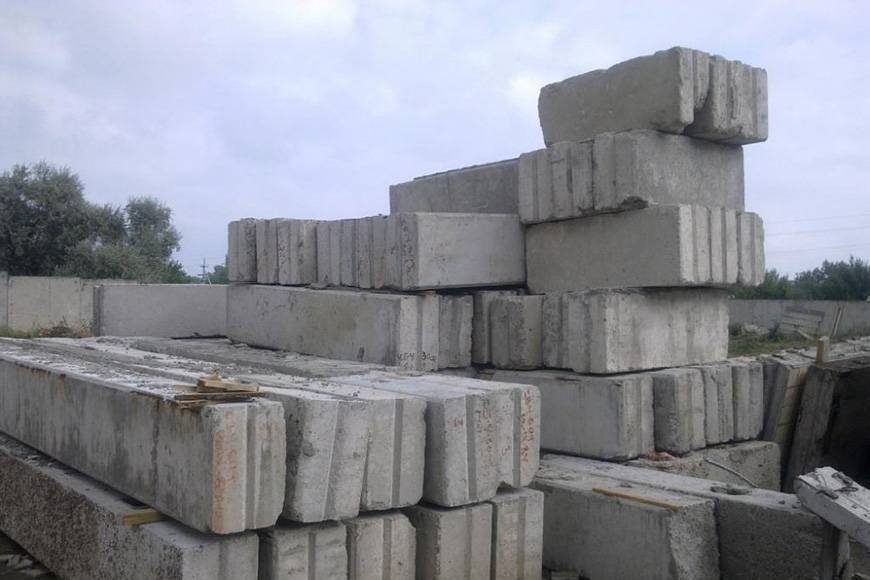

Отрицательные стороны блоков ФБС
Применение блоков ФБС в строительстве имеет некоторые отрицательные моменты
Обязательно придется привлекать технику для монтажа, что увеличит стоимость строительства
Бетон холодный: рассчитывая на тепло в подвальном помещении, делают изоляцию.
Стандартные конструкции не предусматривают армирования, поэтому хрупкие
Если с ними неосторожно обращаться, подвергать ударам, они могут расколоться. Это все недостатки ФБС, а достоинств больше
Из элементов, которые по ГОСТу производятся различных размеров, легко сформировать сборный фундамент. Времени на монтаж затрачивается меньше, чем на заливку монолита. Прочность конструкции достаточная, чтобы фундамент простоял без деформации 100 лет
Это все недостатки ФБС, а достоинств больше. Из элементов, которые по ГОСТу производятся различных размеров, легко сформировать сборный фундамент. Времени на монтаж затрачивается меньше, чем на заливку монолита. Прочность конструкции достаточная, чтобы фундамент простоял без деформации 100 лет.
Как вам статья?
ПолезноНе нравится
ГОСТ, определяющий размеры стеновых фундаментных блоков
Основным государственным стандартом, который регулирует размеры фундаментных блоков ФБС, является ГОСТ 13579-78. Он распространяет свое действие на материалы, изготавливаемые из плотного, легкого и силикатного бетона, с плотностью не менее 1800 кг/м3 и которые предназначаются для технических подвалов зданий и стен подвалов.
В этом документе также представлены блоки ФБС размеры, которых имеют свои условные обозначения. А в зависимости от того, из какого типа бетона изготовлена железобетонная конструкция, блоку присваивается определенная маркировка. Она определяется также исходя из класса бетона по прочности, массы блока, расхода материалов и марки монтажной петли.
Но размеры фундаментных блоков ФБС – это еще не весь перечень того, что регулирует данный стандарт. Правила хранения, транспортировки блоков и присвоения маркировки также указываются в этом документе.
Нормы загрузки блоков в вагоны и автотранспорт
| Марка блока | Вагонная норма загрузки, шт. | Норма загрузки в 20 тн а/м, шт. | |
| Норма загрузки по умолчанию | Возможные нормы загрузки | ||
| ФБС24.3.6-Т | 64 | 50, 57, 60, 64, 65, 66, 68, 70 | 20 |
| ФБС24.4.6-Т | 45 | 45, 47, 48, 49, 50, 52 | 15 |
| ФБС24.5.6-Т | 40 | 36, 38, 39, 40, 42 | 13 |
| ФБС24.6.6-Т | 32 | 30, 32, 33, 34, 35, 36 | 10 |
| ФБС12.4.6-Т | 90 | 100, 104, 108, 90, 94, 96, 97 | 31 |
| ФБС12.5.6-Т | 80 | 70, 76, 78, 80, 82, 84, 86 | 25 |
| ФБС12.6.6-Т | 70 | 60, 64, 65, 66, 68, 70 | 20 |
| ФБС12.4.3-Т | 180 | 180, 66 | 64 |
| ФБС12.5.3-Т | 160 | 160 | 52 |
ФБС12.6.3-Т | 140 | 140 | 43 |
ФБС9.3.6-Т | 120 | 120, 156, 162, 182 | 56 |
ФБС9.4.6-Т | 110 | 110, 128, 130, 142, 143 | 42 |
ФБС9.5.6-Т | 100 | 100, 102, 104, 112, 91 | 34 |
| ФБС9.6.6-Т | 90 | 84, 90, 91, 92 | 42 |
Категория:
2 648
Плюсы и минусы ФБС блоков
При проектировании и возведении здания удобно использовать однозначно заданные ГОСТом параметры ФБС.
- Точные габариты фундаментных блоков ФБС помогают рассчитать их количество. Разные типы профиля и наполнения дают возможность уменьшить итоговый вес и сохранить прочность.
- На складах производителей найдется нужное количество элементов, их цена заранее известна.
- Марка и вид бетона позволяют определить нагрузку, которую выдержит основание.
- Контролируемый процесс высыхания при производстве дает качество каждой отливки. Срок службы сборного фундамента с сохранением характеристик — не менее 100 лет.
- Не нужно тратить деньги и время на щитовую опалубку и обвязку арматурой.
- Блоки ФБС уже готовы монтажу, они выдерживают нагрузку сразу после установки. Наливной ленточный фундамент высыхает и набирает прочность до месяца.
- На сборку уходит мало времени, это монотонный труд, не требующий дополнительных знаний.
- Не нужно покупать клеевые составы, ФБС кладут на цементно-песчаный раствор.
В отличие от монолитного ленточного фундамента, конструирование из бетонных блоков ФБС дешевле и быстрее. Оно не требует высокого мастерства бригады, а результат получается прочным и долговечным.
Основной минус этой технологии — большой вес каждой отливки. Масса блока длиной 1200 мм, шириной 400 и высотой 300 из керамзитобетона составляет 230 кг, вес других изделий может доходить до 1,9 тонны. Монтаж сборного фундамента из ФБС не обойдется без тяжелой строительной техники, цена найма которой увеличит смету.
Важно также учесть необходимость гидроизоляции стыков и утепления конструкции, особенно если строится подземный этаж или подвал.
Количество блоков
Расход фундаментных блоков зависит от их размеров.
Итак, план утвержден и можно приступать к расчетам. Чтобы узнать, сколько нужно блоков для строительства, необходимо знать разновидности блоков. ФБС изготавливаются из песчано-цементного бетона марок М100 и М200, и ассортимент их достаточно велик, чтобы удовлетворить любые потребности. Их габариты, в зависимости от вида ФБС, указаны в таблице ниже. То, сколько уйдет блоков на постройку, зависит от габаритов отдельно взятого блока.

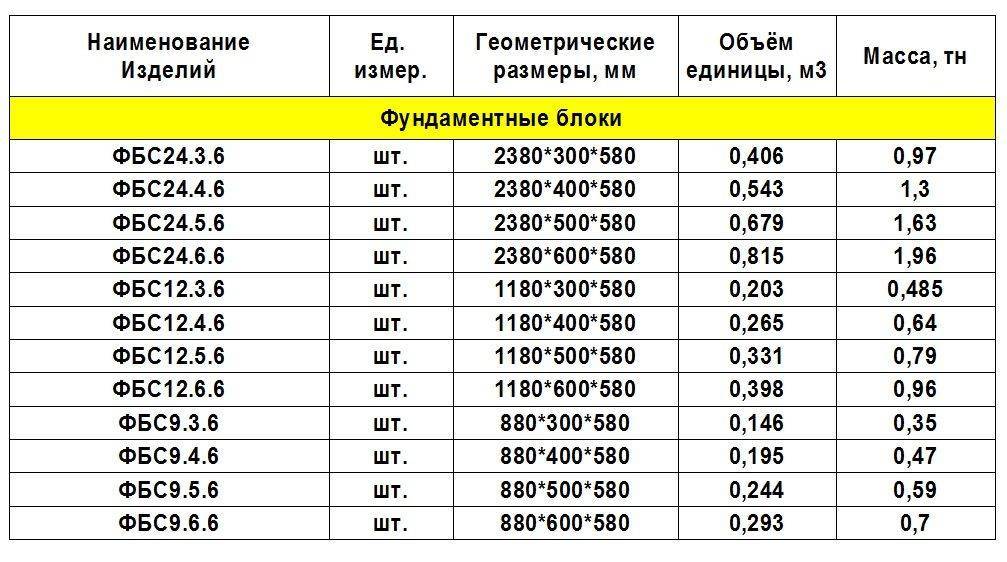

| Наименование ФБС | Длина, мм | Ширина, мм | Высота, мм | Масса, т | Объем, м3 |
| ФБС 24-3-6 | 2380 | 300 | 580 | 0,97 | 0,41 |
| ФБС 12-3-6 | 1180 | 300 | 580 | 0,49 | 0,21 |
| ФБС 9-3-6 | 880 | 300 | 580 | 0,35 | 0,15 |
| ФБС 24-4-6 | 2380 | 400 | 580 | 1,30 | 0,54 |
| ФБС 12-4-6 | 1180 | 400 | 580 | 0,64 | 0,27 |
| ФБС9-4-6 | 880 | 400 | 580 | 0,47 | 0,20 |
| ФБС 24-5-6 | 2380 | 500 | 580 | 1,63 | 0,68 |
| ФБС 12-5-6 | 1180 | 500 | 580 | 0,79 | 0,23 |
| ФБС 9-5-6 | 880 | 500 | 580 | 0,59 | 0,23 |
| ФБС 24-6-6 | 2380 | 600 | 580 | 1,96 | 0,82 |
| ФБС 12-6-6 | 1180 | 600 | 580 | 0,96 | 0,41 |
| ФБС 9-6-6 | 880 | 600 | 580 | 0,70 | 0,31 |
Чтобы расчитать, сколько блоков будет в фундаменте, нужно узнать его объем. Чтобы рассчитать объем кладки, достаточно длину всего фундамента умножить на его толщину и высоту. Итоговую цифру делят на объем одного блока, в результате чего получается количество блоков ФБС, необходимых для кладки. Если строительство предусматривает различную толщину кладки в разных ее отрезках, то необходимо произвести расчеты для каждого участка по предложенной формуле.
Маркировка фундаментных блоков
Маркировка начинается с нескольких букв. В зависимости от применения по конструкции элементы нулевого цикла подразделяют на:
- Ф — железобетонные и бетонные из тяжелого бетона под колонны (так называемого стаканного типа);
- ФЛ — железобетонные из тяжелого бетона для устройства ленточных фундаментов;
- ФБС — бетонные сплошные неармированные для устройства стен подвалов, технических подполий и фундаментов;
- БФ — железобетонные ленточные из тяжелого бетона для возведения наружных и внутренних стен зданий промышленных и сельскохозяйственных предприятий;
- ФР — железобетонные из тяжелого бетона под трехшарнирные рамы;
- ФБП — фундаментные бетонные пустотные.
Последующее цифры означают размеры фундаментного блока в дециметрах, округленные до целого числа: длина, ширина и высота в дециметрах или ширина и длина (для ФЛ). Первое число обозначает длину, второе число – ширину, а третье – высоту фундаментного блока.
Таблица 1. Размеры фундаментных блоков ФЛ
| Марка | Размеры, мм | Масса, т | Расход бетона, м3 | ||
| L | B | H | |||
| ФЛ6-24… | 2400 | 600 | 300 | 0,93 | 0,37 |
| ФЛ6-12… | 1200 | 600 | 300 | 0,45 | 0,18 |
| ФЛ8-24… | 2380 | 800 | 300 | 1,15 | 0,46 |
| ФЛ8-12… | 1180 | 800 | 300 | 0,55 | 0,22 |
| ФЛ10-30-… | 2980 | 1000 | 300 | 1,75 | 0,69 |
| ФЛ10-24-… | 2380 | 1000 | 300 | 1,38 | 0,55 |
| ФЛ10-12-… | 1180 | 1000 | 300 | 0,65 | 0,26 |
| ФЛ10-8-… | 780 | 1000 | 300 | 0,42 | 0,17 |
| ФЛ12-30-… | 2980 | 1200 | 300 | 2,05 | 0,82 |
| ФЛ12-24-… | 2380 | 1200 | 300 | 1,63 | 0,65 |
| ФЛ12-12-… | 1180 | 1200 | 300 | 0,78 | 0,31 |
| ФЛ12-8-… | 780 | 1200 | 300 | 0,50 | 0,20 |
| ФЛ14-30-… | 2980 | 1400 | 300 | 2,40 | 0,96 |
| ФЛ14-24-… | 2380 | 1400 | 300 | 1,90 | 0,76 |
| ФЛ14-12-… | 1180 | 1400 | 300 | 0,0,91 | 0,36 |
| ФЛ14-8-… | 780 | 1400 | 300 | 0,58 | 0,23 |
| ФЛ16-30-… | 2980 | 1600 | 300 | 2,71 | 1,09 |
| ФЛ16-24-… | 2380 | 1600 | 300 | 2,15 | 0,86 |
| ФЛ16-12-… | 1180 | 1600 | 300 | 1,03 | 0,41 |
| ФЛ16-8-… | 780 | 1600 | 300 | 0,65 | 0,26 |
| ФЛ20-30-… | 2980 | 2000 | 500 | 5,1 | 2,04 |
| ФЛ20-24-… | 2380 | 2000 | 500 | 4,05 | 1,62 |
| ФЛ20-12-… | 1180 | 2000 | 500 | 1,95 | 0,78 |
| ФЛ20-8-… | 800 | 2000 | 500 | 1,25 | 0,50 |
| ФЛ24-30-… | 2380 | 2400 | 500 | 5,98 | 2,39 |
| ФЛ24.24-… | 2380 | 2400 | 500 | 4,75 | 1,90 |
| ФЛ24.12-… | 1180 | 2400 | 500 | 2,30 | 0,91 |
| ФЛ24.8-… | 780 | 2400 | 500 | 1,45 | 0,58 |
| ФЛ28.24-… | 2380 | 2800 | 500 | 5,90 | 2,36 |
| ФЛ28.12-… | 1180 | 2800 | 500 | 2,82 | 1,13 |
| ФЛ828-8… | 780 | 2800 | 500 | 1,80 | 0,72 |
| ФЛ32.12-… | 1180 | 3200 | 500 | 3,23 | 1,29 |
| ФЛ32.8-… | 780 | 3200 | 500 | 2,05 | 0,82 |
Марка плиты назначается проектом по значению расчетного давления на основание под подошвой фундамента, которое определяют делением расчетной вертикальной равномерной погонной нагрузки (при коэффициенте надежности по нагрузке равном 1,0) на ширину плиты. Армирование и марка бетона плиты также назначаются проектом.
Таблица 2. Размеры фундаментных блоков ФБС
| Марка | Размеры, мм | Масса, т | Класс бетона | Расход материалов | |||
| L | B | H | Бетон, м3 | Сталь, кг | |||
| ФБС24.3.6 | 2380 | 300 | 580 | 0,97 | В7,5 | 0,406 | 1,46 |
| ФБС24.4.6 | 2380 | 400 | 480 | 1,30 | В7,5 | 0,543 | 1,46 |
| ФБС24.5.6 | 2380 | 500 | 580 | 1,63 | В7,5 | 0,679 | 2,36 |
| ФБС24.6.6 | 2380 | 600 | 580 | 1,96 | В7,5 | 0,815 | 2,36 |
| ФБС12.2.6 | 1180 | 200 | 580 | 0,32 | В7,5 | 0,133 | 0,76 |
| ФБС12.3.6 | 1180 | 300 | 580 | 0,485 | В7,5 | 0,203 | 0,76 |
| ФБС12.4.6 | 1180 | 400 | 580 | 0,64 | В7,5 | 0,265 | 1,46 |
| ФБС12.5.6 | 1180 | 500 | 580 | 0,79 | В7,5 | 0,331 | 1,46 |
| ФБС12.6.6 | 1180 | 600 | 580 | 0,96 | В7,5 | 0,398 | 1,46 |
| ФБС12.2.3 | 1180 | 200 | 280 | 0,16 | В7,5 | 0,066 | 0,38 |
| ФБС12.3.3 | 1180 | 300 | 280 | 0,24 | В7,5 | 0,100 | 0,38 |
| ФБС12.4.3 | 1180 | 400 | 280 | 0,31 | В7,5 | 0,127 | 0,74 |
| ФБС12.5.3 | 1180 | 500 | 280 | 0,38 | В7,5 | 0,159 | 0,74 |
| ФБС12.6.3 | 1180 | 600 | 280 | 0,46 | В7,5 | 0,191 | 0,74 |
| ФБС9.2.6 | 880 | 200 | 580 | 0,235 | 0,36 | ||
| ФБС9.3.6 | 880 | 300 | 580 | 0,35 | В7,5 | 0,146 | 0,76 |
| ФБС9.4.6 | 880 | 400 | 580 | 0,47 | В7,5 | 0,195 | 0,76 |
| ФБС9.5.6 | 880 | 500 | 580 | 0,59 | В7,5 | 0,244 | 0,76 |
| ФБС9.6.6 | 880 | 600 | 580 | 0,700 | В7,5 | 0,293 | 1,46 |
Фбс блоки для фундамента.
Прочные и долговременные основания используют фундаментные блоки фбс (фундаментные блоки стеновые), одно из преимуществ которых – разные габариты изделий, что позволяет построить практически любой фундамент. Также монтаж фундаментных блоков позволяет более равномерно распределить вес дома и самого основания по поверхности грунта.
Фундаментно-стеновые блоки из керамзитобетона.
Фундаментные блоки из керамзитобетона.
Строительные материалы для производства фундаментно-стеновых изделий:
- Армированный бетон (железобетон);
- Бетон с присутствием керамзита (керамзитобетон);
- Силикатобетон высокопрочный.
Изготавливаются фундаментные бетонные блоки из цементно-песчаного раствора с добавлением щебня или гравия и марок портландцемента M 150, M 100, M 200. Чем выше марка цемента, тем прочнее будут штучные изделия и надежнее их установка, но вместе с прочностью увеличивается и стоимость фундаментных блоков. В зависимости от этажности зданий меняется и состав раствора для жби – для малоэтажных частных домов гост разрешает использовать цемент марки от M 150, для высотных зданий – выше M 200.
- При весе тяжелых блоков фбс 300-1500 кг (маркировка на изделии – символ «Т») такая зависимость объясняется прочностью и надежностью конструкции;
- Для легких элементов из керамзитобетона в маркировке используют символ «Л». Вес таких блоков фбс – 260-1500 кг.
При изготовлении блоков фбс марки «Л» имеют место повышенная гигроскопичность строительного материала и недостаточная для строительства высотных объектов прочность. Уменьшение влагопроницаемости достигается гидроизолированием поверхностей элементов и дренированием всего фундамента. Прочность блоков фбс из керамзитобетона увеличить нельзя, поэтому их применяют только в частном строительстве.
В состав силикатобетонных блоков фбс входит известь. Вес таких изделий колеблется между «Т» и «Л», поэтому обозначается символом «С» — средний, масса одной единицы – 300-1630 кг. Согласно требованиям гост, блоки фундаментные из силикатобетона не разрешено применять в условиях высокой влажности, и для возведения фундаментов они не подходят.
Силикатнобетонные блоки ФБС.
Характеристика и особенности блоков фундаментных ФБС
Бетонный блок для фундамента ФБС является сплошным монолитным изделием из железобетона, имеющим форму параллелепипеда. Среди других видов блоков материал отличается самыми высокими прочностными и эксплуатационными характеристиками, благодаря которым он может применяться при возведении фундамента.
ФБС блоки имеют сплошное прямоугольное сечение и петли, облегчающие процесс транспортировки и укладки
ФБС является надежным, устойчивым и долговечным строительным материалом, который характеризуется повышенной стойкостью к воздействиям окружающей среды. Прочностные характеристики изделия имеют особое значение, поскольку элементы являются основой создания фундамента здания.
Материал изготавливается исключительно в заводских условиях, поскольку качество каждого изделия должно строго контролироваться с помощью лабораторных инструментов согласно ГОСТу. Блоки фундаментные могут изготавливаться из таких материалов:
- силикатного бетона или керамзитобетона плотностью не менее 1800 кг/м³;
- легкого высокопрочного бетона класса В100;
- тяжелого высокопрочного бетона марки М50-М200.
Бетон подбирается на основании условий эксплуатации возводимого сооружения. Здесь учитываются температурные перепады, механические нагрузки и уровень влажности. Максимальной прочностью обладает бетон марки М200. Для суровых условий эксплуатации можно использовать наполнитель марки М150, а для стандартных – М100.
В качестве основного материала для изготовления блоков ФБС используют бетон класса прочности от В7,5 до В15
Помимо бетона-наполнителя, применяется арматура из стали марки А1 или А111, улучшающая прочностные характеристики и снижающая последствия от давления и сжатия, и пластификаторы, которые повышают морозоустойчивость материала.
Блоки ФБС: размеры изделий
Независимо от марки, используемой в производстве блоков, серийные размеры обычно представлены стандартные. При необходимости покупки блоков нестандартных размеров нужно заказывать их на заводе или искать доборные элементы.
Стандартные размеры ФБС:
- Длина – 88, 118, 238 сантиметров.
- Высота – 28, 58 сантиметров.
- Ширина – 30, 40, 50, 60 сантиметров.
У каждого блока должна быть маркировка, определяющая длину, ширину/высоту в дециметрах. Данные параметры обязательно должны соответствовать ГОСТу 13579-78. Наличие букв рядом с размером указывает на тип бетона, из которого произведены элементы.
ГОСТ предполагает, что ФСБ производят в 15 типоразмерах. Основная характеристика габаритов – ширина, которая варьируется в пределах от 30 до 60 сантиметров. Длина может быть в трех вариантах, высота обычно стандартная (за исключением блока длиной 118 сантиметров, высота которого всегда равна 28 сантиметрам). Элемент самого маленького размера имеет 88 сантиметров длины, 30 высоты и 58 ширины, самого большого – 238/60/58.
Стандартный блок представляет собой сплошное железобетонное изделие, без каких-либо пустот
При выборе блоков важно потребовать у производителя сертификат качества, который станет гарантией соответствия блоков требованиям стандартов
Достоинства и недостатки фундаментных железобетонных блоков
Благодаря высоким прочностным и эксплуатационным характеристикам данный строительный материал из бетона, который усиливается изнутри с помощью арматурного каркаса, может быть использован для строительства столбчатого основания, в комбинации с ленточным фундаментом, при возведении стен невысоких зданий, подвалов и погребов.
Бетонные фундаментные блоки характеризуются следующими преимуществами:
- хорошей несущей способностью;
- высокой скоростью монтажа;
ФБС блоки предназначены для устройства прочных и надежных фундаментов различных зданий, поскольку способны «держать» самые высокие нагрузки
- надежностью материала, это обеспечивается благодаря тому, что изделия изготавливаются в заводских условиях по специальной технологии на современном оборудовании, кроме того, они проходят жесткий лабораторный контроль;
- высокой плотностью стыковки элементов, что достигается благодаря продуманной конструкции изделий и точным размерам бетонных блоков;
- элементы оснащены специальными монтажными пазами для удобной укладки;
- универсальность материала дает возможность возводить основания сооружений любой сложности;
- монтажные работы можно выполнять в любой период года, поскольку материал не боится температурных колебаний и повышенной влажности;
- высокая стрессоустойчивость материала позволяет использовать его в самых неблагоприятных условиях, таких как ледяные или кислые грунты;
- после окончания монтажа блоков можно сразу приступать к другим строительным работам.
К недостаткам материала можно отнести:
высокую стоимость изделий;
В связи с большим весом блоков, монтажные работы потребуют привлечения специальной техники
- низкий показатель теплостойкости;
- большой вес изделий, вследствие чего монтажные работы, связанные с укладкой элементов, потребуют привлечения специальной техники;
- места стыкования деталей не будут характеризоваться герметичностью.
ФБС: расшифровка
Итак, начнем с вопроса, что такое ФБС. Данная аббревиатура расшифровывается как «фундаментный блок сплошной». Эти блоки под фундамент представляют собой монолитные железобетонные конструкции в форме параллелепипедов. Каждый такой блок имеет прекрасные эксплуатационные характеристики, позволяющие использовать такой материал для строительства фундамента.
В основе состава – очень плотный силикатный или керамзитный бетон. Характеристики прочности улучшает стальная арматура. Она же делает блок менее восприимчивым к давлению/сжатию. Кроме того, показатели морозоустойчивости материала заметно улучшаются благодаря добавлению специальных пластификаторов.
Параметры панелей ФЛ и технические условия
Фундаментные блоки имеют такие размеры:
- длина — от 78 до 298 см, ширина — от 60 до 320 см и высота 30; 50 см. Допускается отклонение по длине и ширине 1-1,5 см, по высоте 1 см.
- масса плит колеблется от 0,45 до 5,98 тонны.
Фундаментная подушка может использоваться при температуре до – 40 градусов включительно. Морозостойкость блоков не ниже F50.
Водонепроницаемость класса W4 позволяет панелям сопротивляться воздействию грунтовых вод.
Сейсмичность – до 9 баллов по шкале Рихтера.
Перевозятся и хранятся изделия в горизонтальном положении, высота штабеля должна быть не более 2 метров. Для сохранности между ними должны ставится прокладки толщиной не менее 30 см
