Требования к защитному автомату и проводке
Перед подключением убедитесь, что проводка подходит для нагрузки и что в щитке имеется отдельный блок предохранителей. Если какие-либо детали отсутствуют или не подходят для установки, мы рекомендуем приобрести их заранее вместе с плитой.
Для мощных электроприборов предусмотрена не только отдельная линия, но и индивидуальная двойная защита: в идеале — комплект УЗО + автоматический выключатель.
Вместо этой пары часто используется УЗО для экономии места на распределительном щите.

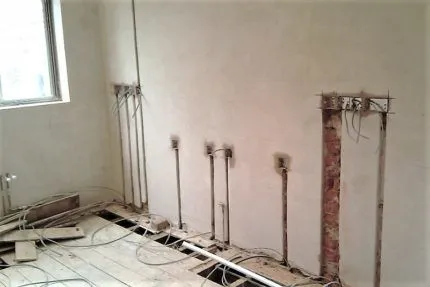

Схема подключения для установки защитных устройств в распределительной панели. Фаза направляется к розетке через автомат, нейтраль направляется к нейтрали через УЗО, а заземление направляется к общему проводнику заземления.
При покупке автоматического выключателя решающим критерием является номинальная мощность, которая выбирается в соответствии с максимальным потребляемым током. Обычно он составляет 40-50 А, но лучше проверить технические данные в паспорте плиты. Мы рекомендуем вам ознакомиться с правилами выбора автоматического выключателя.
Для обеспечения безопасности номинальное значение увеличено таким образом, чтобы при максимальной нагрузке защита не срабатывала постоянно. Предположим, что максимальный потребляемый ток составляет около 45 А, поэтому требуется автоматический выключатель на 50 А.
Для автоматических выключателей УЗО принцип тот же — вверх, т.е. УЗО на 63 ампера сочетается с автоматическим выключателем на 50 ампер.
Выбор кабелей также прост. Алюминиевые кабели не подходят — их лучше вообще не использовать для домашней проводки. Они небезопасны, а их свойства хуже, чем у медных аналогов. Поэтому лучше использовать медные кабели с сечением, соответствующим потребляемой мощности и току.
При выборе кабеля также учитываются характеристики сети и тип прокладки кабеля. Согласно действующим нормам, новые городские квартиры изначально оснащаются проводкой, отвечающей всем стандартам. Однако в старых квартирах может потребоваться замена проводки.
Если в ходе подготовительных работ необходимо приобрести кабели, ориентируйтесь на параметры мощности кухни:
- 3-5 кВт – сечение провода 2,5 мм²;
- 5-7,5 кВт – 4 мм²;
- 7,5-10 кВт – 6 мм².
Для трехфазной сети используется 5-жильный кабель сечением 2,5 мм².
Если вы еще не решили, какую плиту купить, но уже решили ее заменить, можете смело покупать ВВГнг 4 мм² — если расстояние между плитой и панелью управления менее 12 м, и ВВГнг 6 мм² — если панель управления находится дальше. Современные плиты с духовками достаточно прочны, поэтому вы ничего не потеряете.
Теперь давайте рассмотрим, в какой области лучше всего это сделать.
Особенности подключения к двухфазной линии
Зачастую наблюдается ситуация, когда подключить плиту в доме нужно, имея две рабочие фазы. Это означает, что две фазы из трех соединены перемычкой, а к третьей имеется свободный доступ. В этом случае понадобится четырех- или пятижильный кабель, а также трехфазная розетка и вилка к ней. Имеется:
- 2 фазы;
- ноль;
- заземление.
Итого 4 жилы в кабеле. Соответствующие концы проводов закрепляются на клеммах в щитке. Другие концы этих же проводов крепятся на контактах в трехфазной розетке. Розетка имеет 5 гнезд для штекеров. Заняты будут только 4 из них.
Внимательно нужно относиться и к пропускной способности розетки. Упомянутая ССИ-125 держит силу тока в 32 Ампера. Но для четырехконфорочной с духовым шкафом плиты этого может не хватить. Тогда следует выбирать ССИ-135, выдерживающий ток в 63 Ампера и даже ССИ-145 – на 125 Ампер.
Как подключить электроплиту к сети на 220 и 360 Вольт
Сегодня многие отказываются от обычных газовых плит, в пользу электрических. Кто то из за невозможности использовать газ, например в частном доме или котедже, а кто то просто потому что это стильно и лучше смотрится в интерьере. Чтож, каждому свое.
Справиться с подключением электроплиты под силу каждому хозяину. Это совсем не сложно и не займет много времени.
При подключении, если нужно «ковырять» розетку, не забудьте обязательно выключить электричество в щитке.
Если у вас до этого тоже стояла электрическая плита и вы просто желаете заменить ее на новую, то в этом случае все намного проще. Просто берем вилку от старой плиты, присоединяем ее к новой, и «вуаля!», все готово!
Если подходить к вопросу серьезно, то лучше всего, если для подключения электроплиты будет протянут отдельный, качественный, трех жильный медный провод (можно «кинуть» 3 отдельных провода), с сечением, скажем в 4-6 кв. мм, подключенный на автомат на 32 ампера, для 4мм провода, и на 40 амперный для 6мм соответственно. К слову, в домах, в которых отсутствует газоснабжение, нужные провода уже протянуты до кухни.
Что бы подключить электроплиту или духовой шкаф мощностью до 3 кВт, вполне хватит обычной проводки и самой обычной розетки. Главное следите за тем, что бы на одну «жилу» проводов не было одновременно подключено несколько мощных электроприборов, иначе при их одновременной работе будет срабатывать защита.
Как подключить электроплиту к розетке на 220 Вольт
Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.
Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.
Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.
Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.
При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.
Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.
Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.
Как подключить электроплиту на 380 Вольт
Если вы владелец частного дома и электричество у вас введено по 3м фазам на 360 Вольт, то для оптимального распределения нагрузки на щиток, к плите от него нужно проложить пятижильный кабель не менее 2.5 кв. мм сечением.
Подключаем соответственно к 3х фазной розетке, для электроплиты используем вилку с 5и жильным кабелем, и еще, в электроплите снимаем соединяющую перемычку между фазовыми контактами (L1,L2,L3) и на эти контакты подключаем фазы.
Можно подключить электроплиту и на 2 фазы, но я рекомендую, при самостоятельном подключении электроплиты на 360 Вольт, подключать на все 3 фазы, для меньшей нагрузки на электрощиток.
Перемычку между контактами на ноль (4 и 5) не трогаем. И на контакт 6 подключаем заземляющий провод.
Еще раз повторюсь! Внимание! Будьте внимательны, не перепутайте фазу и заземление — возможно получение удара током или возникновение поломки
Инструкция по подключению
Подключение через розетку
Такая установка потребует особой силовой розетки с заземлением, рассчитанной на мощность от 30 Вт. Подсоединяя провода к розетке и штырям, производится проверка подсоединения проводов, которые подключены на автомате и электроплите к фазе, нулю и земле, к правильным клеммам.
Завершение всех работ – закрепление задней защитной панели плиты и включение ее в электросеть.

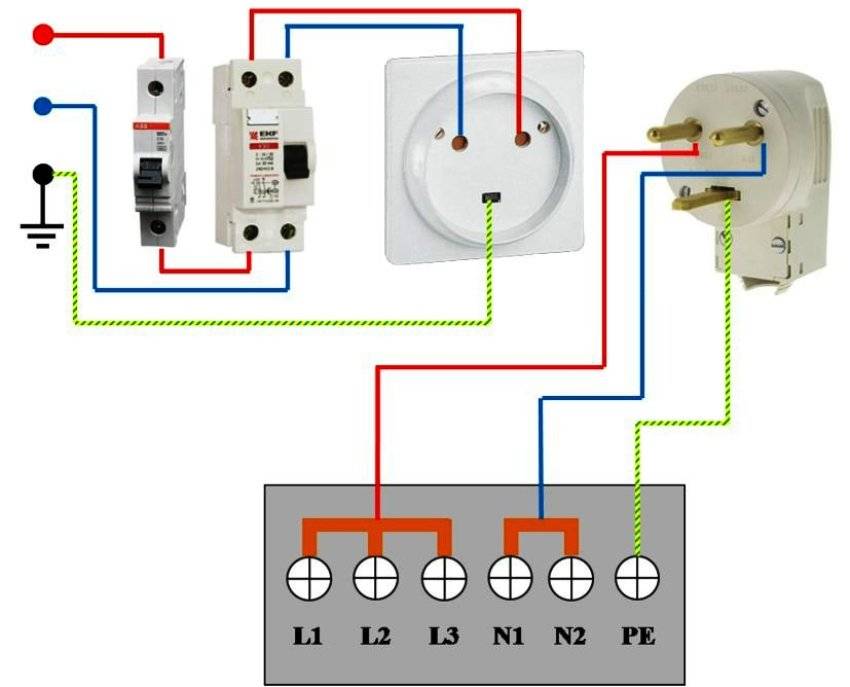

Подробная инструкция подключения плиты, которая работает от однофазной сети 220 В с прокладкой для нее отдельной электролинии:
- Начало рабочего процесса – обязательное обесточивание распределительного щитка.
- Первоначально производится подключение проводного кабеля к автоматическому выключателю на распределительном щите.
- К нему осуществляется подсоединение проводов фазы и нуля, подсоединение земли производится к заземлению жилья.
- Далее следует последовательноеподключение УЗО сразу за автоматическим предохранителем и его закрепление.
- После осуществляется прокладка кабеля к месторасположению и установки розетки. Для этого возможен открытый способ установки с использованием гофрированной трубки или ПВХ-короба.
- Выбираются трехконтактные силовые розетка и штыри для однофазной сети.
- Недопустима путаница электроконтактов при их подключении к розетке. Заземление обязательно присоединяется к контакту заземления, 0 – к нулевому, а фаза – к фазному. Тщательной проверке подвергается и правильность подключения кабеля от электроплиты к вилке.
- Крепление розетки производится на стеновой плоскости, расположение которой должно быть в удалении от внутридомовых конструкций из металла (водопроводные и газовые трубопроводы или батареи отопительной системы), чтобы на нее не было воздействий тепловых источников и воды.
- Далее производится включение силового кабеля с уже подсоединенной вилкой к электроплите.
- Проведя внимательную проверку всех соединений на их тщательную затяжку и надежное закрепление элементов схемы, осуществляется пробное включение кухонного оборудования. Производится включение автомата, после защитного устройства, и соответственно электрической плиты.
- Сначала электроплита включается на полную мощность, после чего все выключается и осуществляется проверка всех элементов на их нагревательную способность.
Подсоединяя провода к розетке и штырям, производится проверка подсоединения проводов, которые подключены на автомате и электроплите к фазе, нулю и земле, к правильным клеммам
Подключение на клеммы
Крепление клеммной планки осуществляется на стеновую поверхность. После этого к данной планке с одной стороны осуществляется подсоединение провода электролинии сети, а с другой – силового кабеля электрической плиты. Подключая все к клеммной планке, следует проследить, чтобы провода определенного окраса подсоединялись к соответствующим клеммам на самой электроплите.
Подсоединение на клеммы аналогично операции с применением розетки:
- Производится подсоединение электропровода к автомату, после чего устанавливается защитное устройство, и электропровод протягивается к будущему месторасположению электрической плиты.
- В стеновой поверхности делается выемка для установки защитного короба под размещение клеммника.
- К клеммной планке делается подводка и подсоединение электропровода от распределительного щитка и электрокабеля от подключаемой электрической плиты.
- Их закрепление в клеммной планке должно быть произведено без путаницы электропроводов.
- По окончании данных работ защитный короб должен быть закрыт крышкой. Последний этап – проверка функциональности кухонного оборудования.
Клеммная колодка, к которой надо подключать электрический шнур

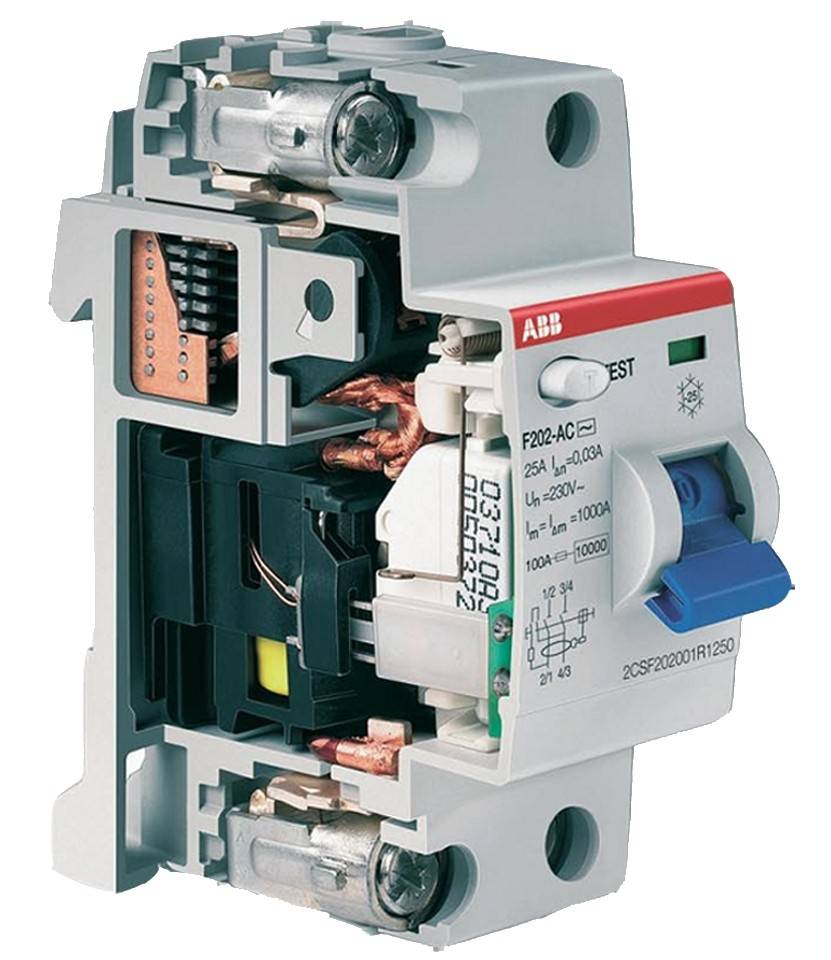

Защитное заземление и выбор УЗО
Металлический корпус плиты нужно заземлить: соединить отдельным проводником с контуром заземления.
Для обитателей коттеджей или частных домов, у которых этот контур уже выполнен, данный пункт не вызовет затруднений. В их вводном или распределительном щитке есть шина РЕ, к которой подходят только провода и жилы кабелей с желто-зеленой расцветкой.
Жителям частных домов, у которых такого контура нет, пришла пора подумать о необходимости наконец-то его сделать. Дело в том, что нагревательные элементы электроплит работают в экстремальном режиме. Несмотря на то, что их изоляция рассчитана на рабочую температуру, самым распространенным явлением при их выходе из строя является появление потенциала фазы на корпусе.
Да и остальные элементы плиты: переключатели, электропроводка, клеммники – рискуют быть залитыми водой при приготовлении пищи. Контакты теоретически могут отгореть, а отгоревшие провода – упасть на детали, соединенные с корпусом. Если в такой ситуации не сработает защита – пострадает человек, пользующийся плитой.
Контур заземления – лучший выход из ситуации. Но где его взять жителям многоквартирных домов? Бытует мнение, что корпус распределительного щитка в подъезде уж точно связан с контуром заземления. Надеяться на это не стоит, так как связан он не с контуром, а с совмещенным нулевым проводником сети. И при его обрыве на этом корпусе может появиться фаза.
Закопать свой собственный контур во дворе вам никто не даст: под землей проходят коммуникации. Каков выход? Не соединять корпус ни с чем, защитив дополнительно электроплиту устройством защитного отключения (УЗО).
В случае использования УЗО при повреждении изоляции мгновенного отключения не произойдет. Оно случится, если вы прикоснетесь к корпусу электроплиты. Ток пойдет через ваше тело, но будет отключен так быстро, что угрозы здоровью не возникнет.
Рабочий ток УЗО выбирается равным или большим тока автоматического выключателя, установленного для защиты плиты. Дифференциальный ток УЗО – 30 мА. Можно совместить функции автомата и УЗО, установив один элемент – дифференциальный автомат.
Для чего делается лужение
При подключении электроплиты, когда отсутствуют комплектующие, а до магазина несколько часов можно подготовить жилы самостоятельно. Конечно их можно подключить и без подготовки. Но лучше этого не делать. Качество контакта неподготовленной жилы невысокое. Клеммы продаются в комплекте и по отдельности, стоимость их доступна всем. А подсоединить их совсем уж просто. Но при наличии дома паяльника можно жилы подготовить более качественно. При штыревом подключении оголенную часть жилы покрывают припоем. А затем вставляют в гнездо на колодке и зажимают при помощи отвертки.
В случае болтового соединения оголенную жилу раздваивают на равные части. Производят скрутку каждой части и делают пару оборотов их общей скрутки. Затем в подготовленное место вставляют отвертку или другую деталь с диаметром немного больше чем у крепежного болта и производят еще одну скрутку. Кусачками удаляют лишнюю длину. Получившиеся кольцо обрабатывают паяльником при помощи припоя. В итоге получается луженная клемма. Последовательно обрабатывают все жилы. Такой контакт надежный и прослужит многие годы.

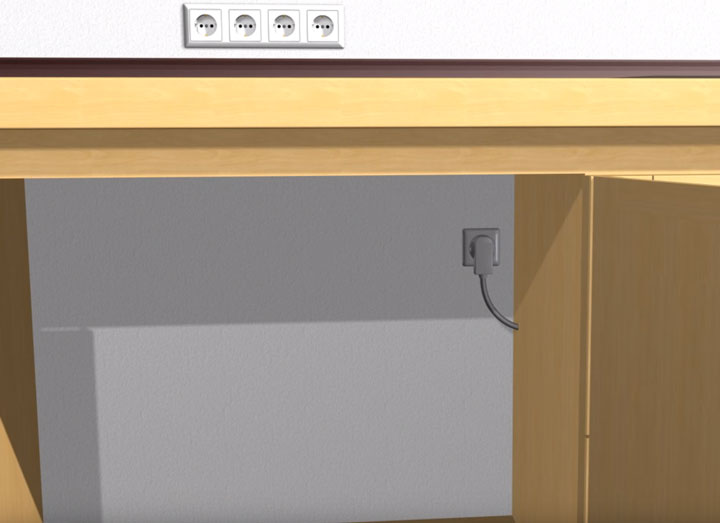

Розетка и вилка для варочной панели
Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.
Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола – до 90см.
При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.
Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.
Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!
Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.
Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.
Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.
Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).
А вот при подключении вилки желательно соблюсти “полярность”. Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.
Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).
Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.
Затягиваете винтовые разъемы вилки:
фазу и ноль под крайние клеммы
заземление – под верхний винт
Большое неудобство таких моделей, что они очень сильно “выпирают” из стены – на 5-7см.
Учитывайте этот момент при сборке кухни заранее.
Подключение варочной поверхности к электросети: однофазный и двухфазный вариант
Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.
Схема подключения варочной поверхности — однофазный вариант
Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.
Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.
В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.
В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

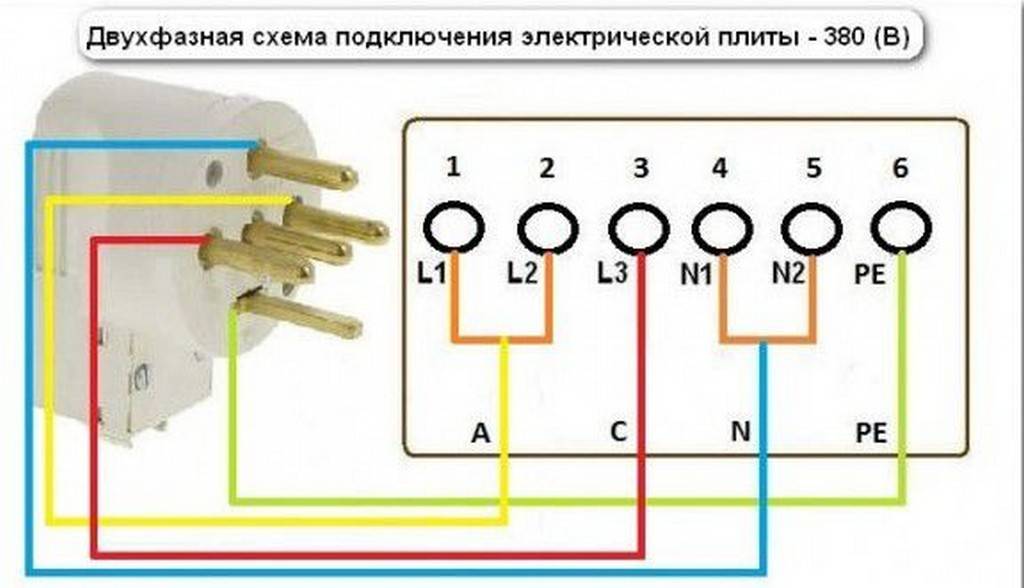

Двухфазная схема подключения элетропплиты 380 В
Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

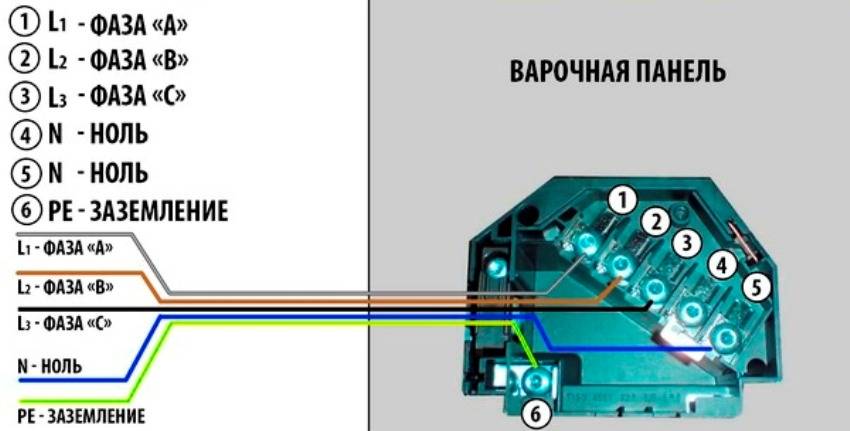

Как подключить варочную панель к электросети трехфазной (380 В)
Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²
Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты
Статья по теме:
Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.
Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.
При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.
Подключение устройства к трехфазной сети 380 В

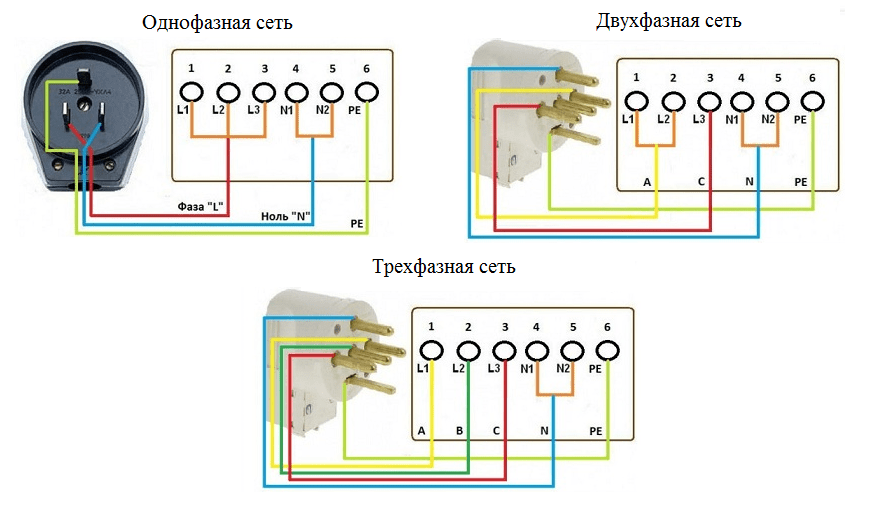

Схемы подключения электроплит
Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.
Однофазное подключение
Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

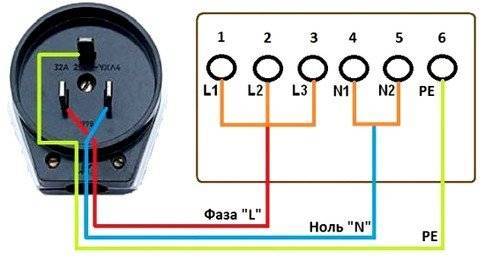

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).
Однофазное подключение

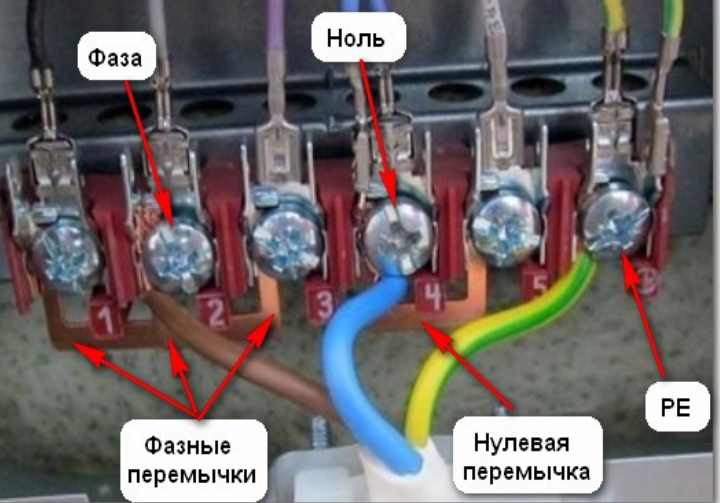

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм2. Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.
Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.
Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.
Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.
В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).
Двухфазное подключение

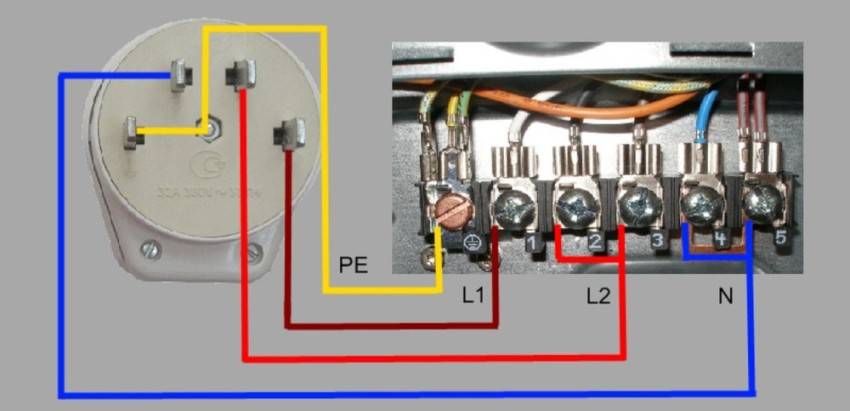

Двухфазная схема
Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.
При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.
Трехфазное подключение
Трехфазная схема
С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.
В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.
Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.
Выбор розетки
Согласно техническим нормам электроплита должна включаться непосредственно в розетку. Подключение через удлинитель из соображений электрической безопасности запрещено. Для подключения электрической плиты нельзя использовать обычную розетку, поскольку она не способна выдерживать высокую нагрузку. Для электрических бытовых приборов большой мощности необходимы специальные розетки, рассчитанные на мощность 7 кВт и больше. Подбирая такую розетку, надо ориентироваться на максимальное значение номинального тока.
Силовые розетки могут быть изготовлены из карболита и высококачественного пластика. Розетки первого типа представлены только в черном цвете и имеют меньшую стоимость. Пластиковые розетки изготавливаются, в основном, в белом цвете. Они отличаются высоким качеством и высоким уровнем износоустойчивости, поэтому и стоят дороже, чем карболитовые.
Выпускаются силовые розетки для открытой и скрытой установки. Если розетка устанавливается непосредственно за плитой, которая стоит возле самой стенки, то лучше использовать модель для скрытой установки, у которой рабочий механизм полностью прячется в стене.
Необходимо также учитывать количество фаз в домашней сети и наличие заземляющего контакта в розетке.
Приступая к установке розетки, надо сначала отключить электропитание в квартире. Затем с помощью перфоратора в выбранном месте проделывается отверстие для стакана подрозетника. В подрозетник продевают питающий провод, с которого снимают защитную оплетку. Концы освобожденных проводов в разноцветной изоляции тщательно зачищают на длину до одного сантиметра. Потом их присоединяют к контактам розетки.
При этом очень важно правильно подсоединить все провода. Желто-зеленый провод надо подключить к заземляющему контакту розетки, который расположен по центру, а фазный и нулевой провода подсоединяют к крайним контактам. Очень важно, чтобы при подключении розетки ноль обязательно попадал на ноль, а фаза на фазу
В противном случае произойдет короткое замыкание. Поэтому очень внимательно надо проверить правильность и качество подсоединения проводов. После проверки подрозетник плотно фиксируют в стене, используя гипсовый или алебастровый раствор. В заключение необходимо проверить работу розетки и подключить саму плиту
Очень важно, чтобы при подключении розетки ноль обязательно попадал на ноль, а фаза на фазу. В противном случае произойдет короткое замыкание
Поэтому очень внимательно надо проверить правильность и качество подсоединения проводов. После проверки подрозетник плотно фиксируют в стене, используя гипсовый или алебастровый раствор. В заключение необходимо проверить работу розетки и подключить саму плиту.
Иногда возможность монтажа силовой розетки для электроплиты отсутствует. В таком случае плиту можно подключить к питающему кабелю напрямую. Кабель помещают в распределительную коробку и все его провода присоединяют к соответствующим клеммам колодки. В некоторых случаях коробку не используют и питающий кабель выходит просто из стены.
При подключении плиты к кабелю без электророзетки надо раскрутить вилку на шнуре питания плиты. Затем в корпус вилки заводится разделанный конец кабеля и все его провода подсоединяются к проводам шнура. При этом надо тщательно следить за тем, чтобы провода были одного цвета, то есть голубой провод шнура питания плиты соединен с голубым проводом кабеля электросети, желто-зеленый с желто-зеленым и красный с красным. Конечно, все работы, связанные с подключением электрооборудования, следует проводить при отключенной домашней электросети.
Подключение плиты напрямую к электрокабелю считается более надежным, так как в этом случае присутствует минимальное количество контактных точек, что повышает надежность соединения. Но данный метод не совсем удобный, поскольку отключить электропитание плиты можно только с помощью автомата.
В том случае, когда в квартире уже есть розетка для электроплиты, необходимо проверить, где располагается фаза, ноль и заземление и соответственно подключать провода в вилке. Чтобы определить фазу в розетке, можно воспользоваться индикатором напряжения в виде отвертки. Делается это довольно просто: индикатор устанавливается в место предполагаемой фазы. Если на нем загорается светодиод, значит, есть напряжение и это – фаза. Если светодиод не загорается, то напряжения нет и это – ноль. Земля определяется еще проще. Обычно это контакт внизу или вверху розетки.
Меры безопасности
Во время подключения электроплиты своими руками надо обязательно соблюдать меры безопасности, поскольку это очень мощный бытовой прибор
И неважно, какой фирмы устройство: Дарина, Ладога, Ханса и так далее
Все детали: проводка, розетка, вилка и клеммник должны справляться со значительными нагрузками, а значит, они должны быть на них рассчитаны
Самое важное во всём этом – это правильный подбор сечения кабеля
Что будет, если неправильно подключить устройство, мы уже писали выше: удар током, пожар и порча имущества.
Не имеет смысла, как вы собираетесь подключать устройство – прямо на щит, без розетки и вилки или же с их помощью – обязательно подключайте УЗО. Если нет возможности его поставить, то в этом случае покупается дифференциальный автомат. Это устройство, которое в себе сочетает характеристики автоматического выключателя и дифференциального реле (УЗО). Автоматический выключатель нужен для того, чтобы защитить проводку от короткого замыкания или перенагрузки. УЗО нужно для того, чтобы найти утечку тока и спасти человеку жизнь.
Коробка для подключения электроплиты должна быть полностью защищена от попадания влаги
Это очень важно. Потому что, в противном случае, может возникнуть короткое замыкание, или вас может ударить током
Желательно, чтобы защита коробки была не ниже IP44.
Вообще работа с электричеством требует особой осторожности и внимательности. Когда вы монтируете проводку, подключаете любой электроприбор (даже если вы просто вкручиваете лампочку), обязательно выключайте автомат питания
Когда вы монтируете проводку, подключаете любой электроприбор (даже если вы просто вкручиваете лампочку), обязательно выключайте автомат питания.
Всех домочадцев следует предупредить, чтобы никто не трогал щиток. А если вы живёте в многоквартирном доме, то попросите кого-то остаться возле щита и предупреждать всех о том, чтобы его не трогали.
Обязательно ещё раз после этого надо проверить, нет ли фазы на жиле. И занимайтесь подключением в тонких тактильных прорезиненых перчатках нетёмных цветов. Потому что в резине тёмного цвета в качестве красителя используется уголь, а он является сверхпроводником.
Если вы используете многожильный кабель, то его конец надо в любом случае опрессовать. Потому что он со временем ослабевает, если этого не сделать, и контакт станет слабым, т.е. высока вероятность того, что он сгорит.
Внимательное прочтение наше статьи точно поможет вам подключить любую электрическую плиту к питанию. А также установить духовку и подключить конфорки. Только обязательно будьте максимально осторожны, совершая все действия. Помните, что электричество – это не шутки. С ним надо быть предельно бдительным и аккуратным. Тщательно подбирайте кабель, который планируете использовать для монтажа устройства. Не забывайте, что от него зависит то, какой автомат вам нужен. Также рекомендуем для дополнительной защиты от коротких замыканий и воспламенения ставить УЗО.
Помните о том, что для электрической плиты надо обязательно ставить отдельный автоматический выключатель. Также лучше подключать её напрямую к щиту, а не через розетку. Но если вы выбрали всё-таки второй способ, то обязательно с умом выбирайте все необходимые детали. В частности, саму розетку. Ведь в обычную подключать электроплиту нельзя.
Внимательно изучите схемы подключения устройства к сетям с разным количеством фаз. Незначительно эти процессы отличаются, поэтому не поленитесь прочитать о каждом из них. Также не забывайте о том, что для электрических приборов обязательно должно быть заземление. Если его нет, то постарайтесь как можно быстрее заземлить агрегат
А тем временем пользуйтесь ним с огромной осторожностью и с мерами безопасности, которые позволят вам избежать различных повреждений
Варианты подключения электроплиты к сети
Так как электрическая плита потребляет довольно много электроэнергии, то она должна подключаться к электросети отдельным кабелем, идущим прямо от распределительного щитка. Большинство современных квартир, особенно в новостройках, имеют отдельную линию питания для электрической плиты. Если же такая линия в доме не предусмотрена, то ее необходимо проложить. На линии обязательно должен быть установлен предохранительный автомат мощностью 25-40 Ампер.
Подключение к однофазной электросети
Такое подключение является наиболее распространенным вариантом и чаще всего используется в квартирах многоэтажных домов. Для подключения плиты к однофазной сети используется трехжильный кабель. Каждая жила кабеля имеет свою окраску: красный цвет обозначает фазу, синий – ноль, а желто-зеленый – заземление. Кабель подключается к контактам электроплиты, расположенным под защитной крышкой.
Каждый из контактов плиты имеет свое обозначение. Буквой L маркируются все фазные выводы, сколько бы их не было, буквой N – нулевые, которых также может быть несколько, буквами РЕ – заземление и обычно это только один вывод. Если выводов, маркированных буквой L несколько, то при подключении плиты к однофазной сети необходимо воспользоваться перемычками, которые поставляются в комплекте с плитой.
При подключении кухонной плиты сначала подсоединяют провод заземления к выводу РЕ, потом – ноль к выводу N. Если нулевых выводов на плите несколько, то они сначала соединяются между собой перемычками, а потом к одному из них подсоединяется провод кабеля в синей изоляции. Последней подключается фаза. Все выводы с буквой L также соединяются перемычкой, а потом подсоединяется фазный провод кабеля.
Двухфазное подключение
Этот метод подключения встречается довольно редко. В этом случае используют кабель с четырьмя жилами, две из которых являются фазами, а две другие – ноль и заземление. Подключение производят так: сначала подсоединяют провод заземления, потом используя перемычку для нулевых выводов, подсоединяют нулевой провод. Если плита имеет три фазных вывода, то два из них соединяют перемычкой и подсоединяют к одному из выводов фазную жилу кабеля, а к оставшемуся третьему выводу – вторую фазную жилу.
Трехфазное подключение
Подключение плиты к трехфазной электросети имеет массу преимуществ. Во-первых, при таком подключении происходит более быстрый нагрев конфорок. Во-вторых, на проводку припадает меньшая нагрузка, а в-третьих – практически полностью отсутствует падение электронапряжения даже во время работы плиты с полной нагрузкой. Главным недостатком такого подключения является стоимость, которая на порядок выше по сравнению с однофазным подключением. Кроме того, следует отметить определенную сложность оформления подобного подключения и требования к лицу, использующему такую сеть.

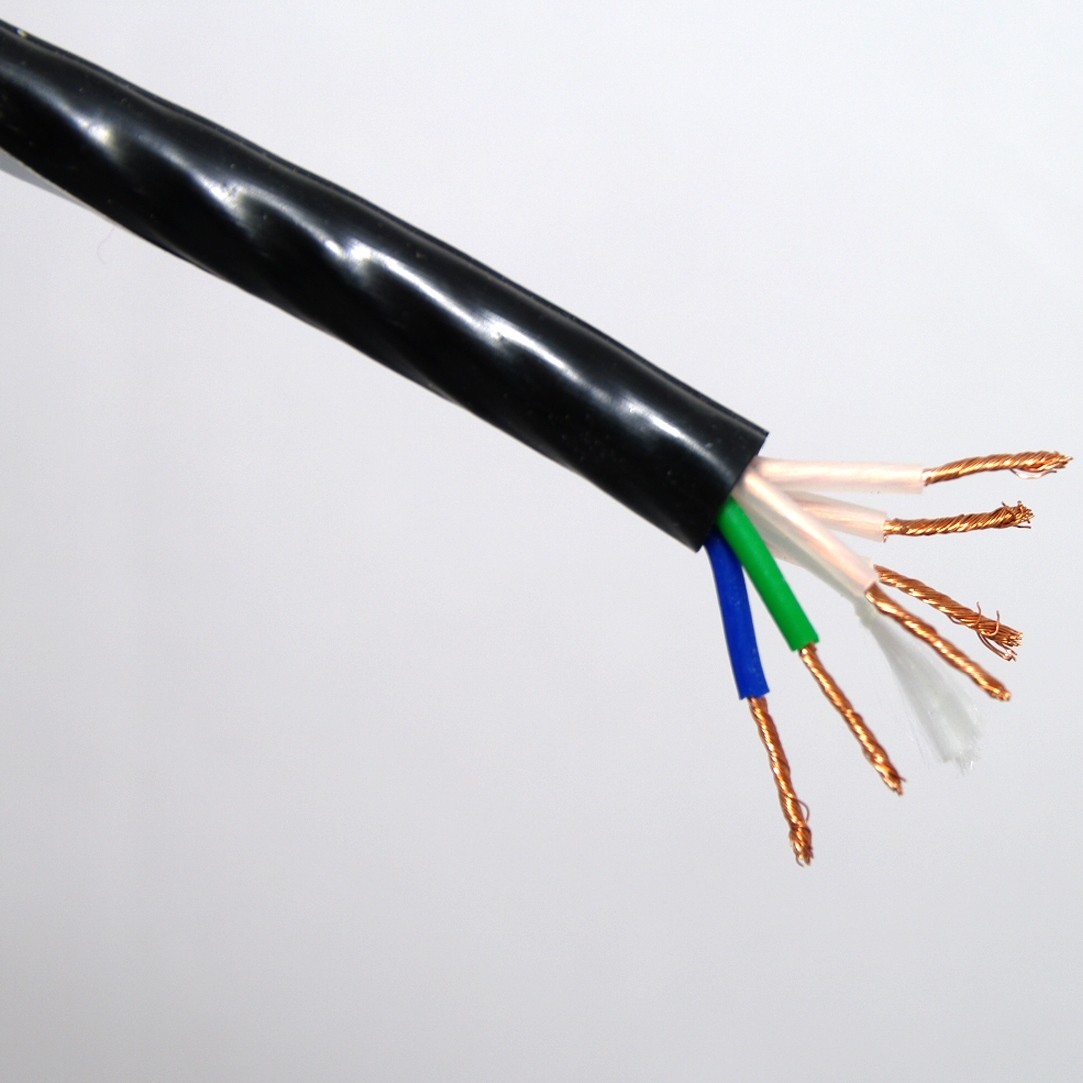

Для подключения электроплиты к трехфазной сети необходим кабель с пятью жилами. Три жилы этого кабеля являются фазами, а другие две – ноль и земля. Вначале также подключают заземление и ноль, предварительно соединив перемычкой нулевые выводы. К трем фазным выводам плиты подключают по одному фазному проводу кабеля. Цвет фазных проводов может быть разным, но нулевой провод всегда синий, а провод заземления – желто-зеленый.
Что касается схемы подключения плиты, то она идентична для электросетей с любым количеством фаз. Плита подключается от вводного автомата через отдельный групповой автомат. Иногда в качестве защиты его дополнительно оснащают УЗО автоматом.
Требования, предъявляемые к схеме подключения электроплиты:
- при подключении к однофазной сети вводный автомат на квартиру должен быть рассчитан на номинальный ток 40 Ампер. При подключении к трехфазной (двухфазной) сети номинальный ток вводного автомата определяется техническими условиями;
- для питания электроплиты должна быть организована отдельная группа, которая должна питаться от группового автомата с номинальным током 25 Ампер. Это касается только подключений к однофазной сети;
- электрическая проводка для электрической плиты должна соответствовать нормам ПУЭ кирпичных, бетонных и железобетонных помещений и должна выполняться скрытым способом. Открытая проводка для электроплиты допускается только в тех помещениях, которые выполнены из горючих материалов;
- розетка для электроплиты должна быть рассчитана на номинальный ток 25 Ампер. Розетка обязательно должна быть оснащена заземляющим контактом.
