Как подключить бойлер (водонагреватель) косвенного нагрева

Устройство водонагревателя с косвенным нагревом

Нагрев ГВС в бойлере косвенного нагрева (БКН) выполняется за счет использования тепловой энергии от независимого источника. Наиболее часто он подключается к котлоагрегату. Нагретый теплоноситель от котла с температурой от 60 до 95 С поступает во внутренний теплообменный аппарат, выполненный в форме змеевика.

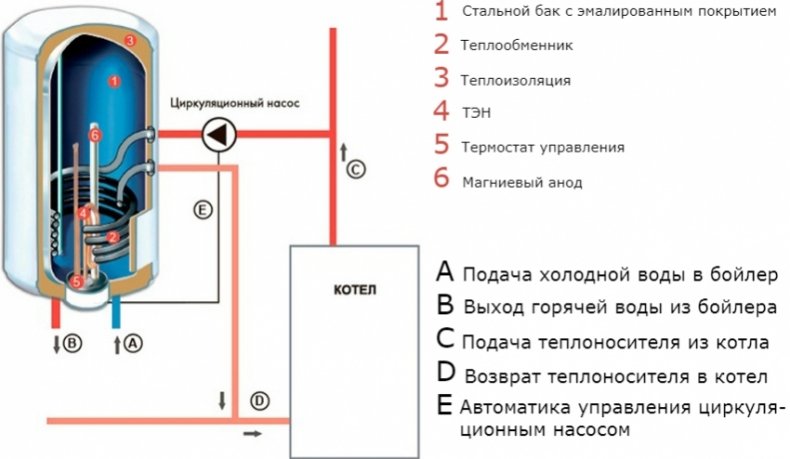

Устройство водонагревателя

Нагреваемая вода в баке соприкасается с его поверхностью, через которую осуществляется процесс теплопередачи от горячей среды к нагреваемой. Максимальная температура нагрева в таких устройствах 70 С. До 150 л баки выполняются настенного типа, а с большим объемом — напольного.

В современных схемах теплоснабжения сегодня стали применять еще более прогрессивную систему подготовки ГВС с использованием принципа послойного нагрева.

Послойный нагрев воды осуществляется вначале проточным способом во встроенном пластинчатом теплообменном аппарате двухконтурного котла, а затем сохраняется в выносном баке-аккумуляторе, поэтому процесса переключения теплоносителями между контурами нагрева не происходит, что положительно влияет на работу системы отопления.

Перед тем как сделать бойлер косвенного нагрева своими руками нужно знать принцип работы и назначение БКН. Мастеру также потребуется определиться, какие базовые элементы конструкции он сможет использовать:

1. Корпус БКН: из нержавейки, стальной, эмалированный или со стеклофарфоровым покрытием,, как у бойлеров Термекс на 80 литров. В самом бюджетном варианте он даже может быть в виде пластиковой бочки.
2. Теплоизолирующая оболочка, для создания аккумуляционных качеств, чтобы максимально долго сохранить нагретую воду в горячем состоянии.
3. Внутренний теплообменник, как правило, в форме змеевика.
4. Запорно-регулирующая арматура, для обслуживания и ремонта бойлера своими руками.
5. Блок управления и защиты, можно подключить самостоятельно из готовых систем, свободно реализуемых через розничную торговую сеть.

Бойлер БКН обвязывается по схеме противоточного движения сред: греющей и нагреваемой, они направляются друг другу навстречу.

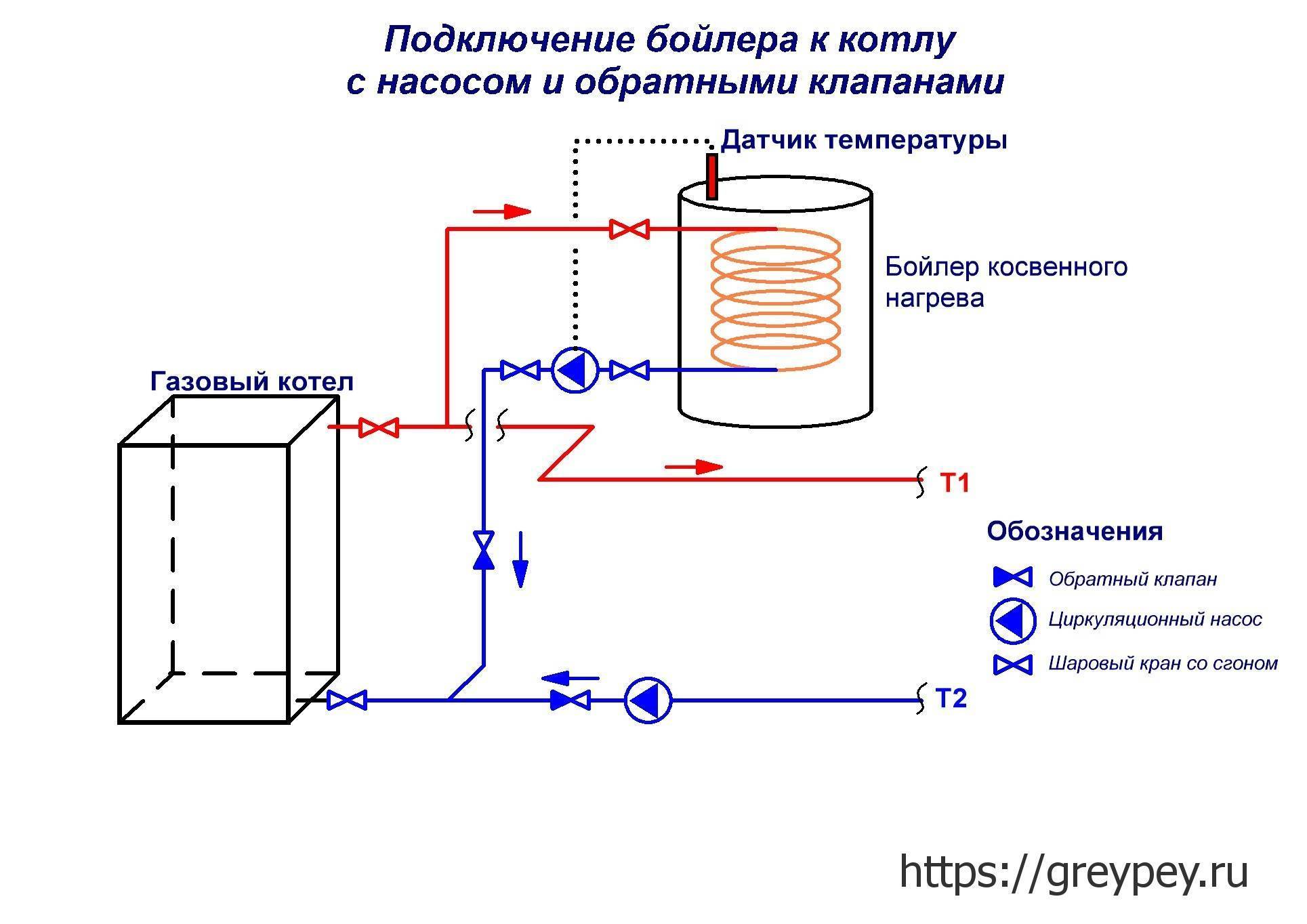

Подключение бойлера к газовому котлу

Для правильного функционирования бойлера с газовым котлом в его составе есть датчик температуры. Чтобы они работали совместно подключают трёхходовой клапан. Клапан регулирует поток между главным контуром и контуром ГВС.

К одноконторному газовому котлу

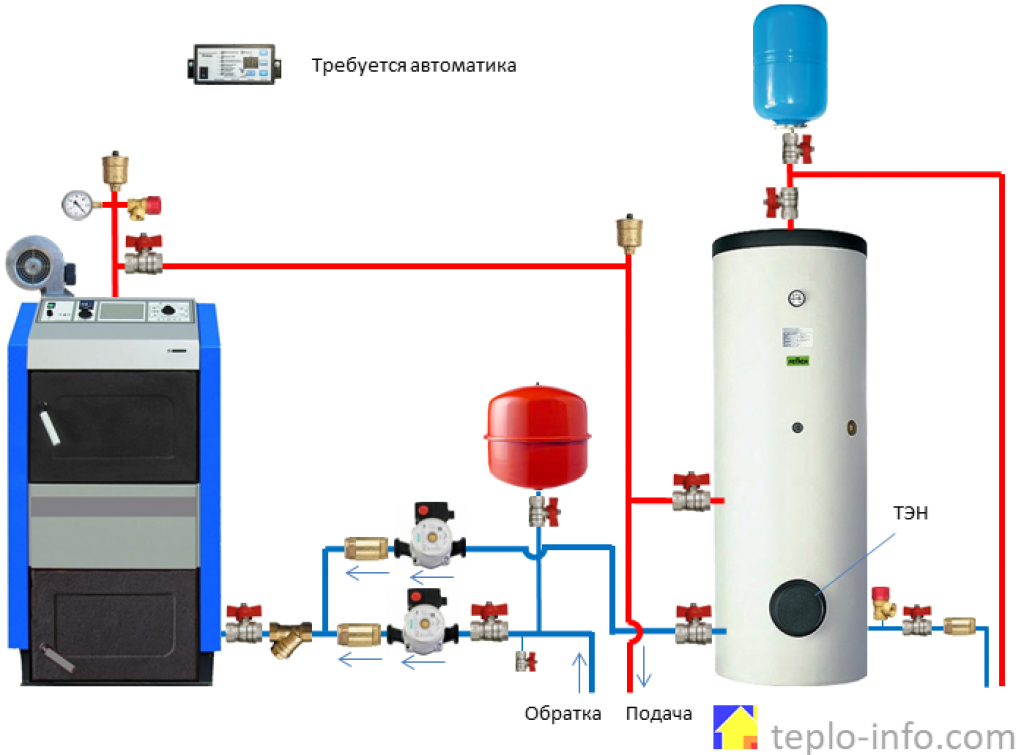

Для такого соединения применяют обвязку с двумя насосами. Именно она способна прийти на замену схеме с трехходовым датчиком. Главное – разделить потоки теплоносителя. В таком случае правильнее будет сказать о синхронной работе двух контуров.

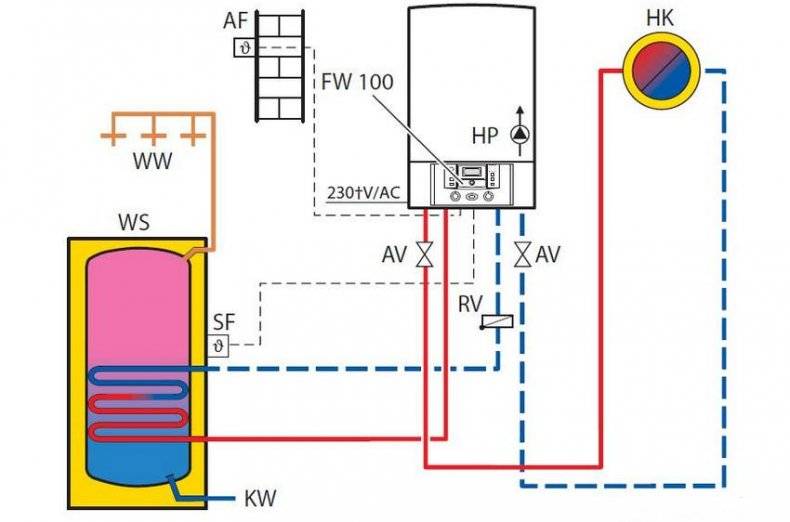

К двухконтурному газовому котлу

Основным в этой схеме подключения станут два магнитных клапана. Суть такая – бойлер используется, как буфер. Холодная вода поступает из водопроводной сети. Клапан для входа ГВС перекрыт. Если его открыть, то вначале будет поступать вода из буфера, которым является бойлер. В буфере находится нагретая вода, потребление которой регулируется вместимостью бойлера и установленной температурой.

Особенности обвязки бойлера косвенного нагрева

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

• Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
• Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
• После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
• Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
• Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
• Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
• Для того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
• Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.

Какие трубы подойдут для обвязки

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.

Схемы подсоединения котла

Прямое подсоединение подогревателя к системе теплоснабжения. Здесь горячее водоснабжение запускается постепенно или одновременно с остальными радиаторами.

Это самое простое и наименее эффективное решение, оно не является оптимальным и служит лишь руководством к действию. Если температура в бойлере ниже 60 °C, производительность падает еще больше, и нагрев длится долго.

Усиление температурного режима

В контур добавляется трёхходовой клапан — особое приспособление, которое позволяет изменять расход тепла при понижении температуры носителя тепла из накопительного бака в горячую воду и наоборот.

Трубопроводы косвенного водонагревателя нужны для его присоединения к водопроводной составляющей. От этого зависит эффективность всей работы.

Бойлер + водонагреватель

Тут предполагается одновременная работа бойлера и водопроводных труб. Эффективность определяется правильностью монтирования и подключения труб.

Схемы обвязки трубопроводов с одноконтурным котлом

Существуют различные схемы подключения одноконтурного котелка с косвенно нагревающим бойлером, самые распространенные: запуск корпуса напрямую и с автоматическим управлением.

БКН + одноконтурный котел

Это простейшая схема подключения одноконтурного котелка к бойлеру. Спецы не видят ее неэффективной, и тогда, когда котельный агрегат функционирует на входе с температурой до 60 С.

В таком исполнении БКН включается во внутреннюю систему отопления, последовательно или параллельно с радиаторами отопления.

• Родниковая подается к БКН, а горячая подается от горячего водоснабжения к смесителям. Холодная поступает в бак-аккумулятор, в котором находится змеевик из нержавеющей стали или меди, через который циркулирует нагретая из бойлера.
• Уровень управления — ручной, за счет открытия/закрытия подачи теплоносителя в контур с помощью запорно-регулирующей арматуры.

С рециркуляцией носителя тепла

Если в установке есть гидравлический полотенцесушитель, вода должна постоянно циркулировать через него. В противном случае он не будет работать. Все потребители могут быть подключены к контуру рециркуляции.

Плохая новость заключается в том, что, подключая рециркуляцию, увеличивается стоимость нагрева воды в бойлере. Вода охлаждается по мере прохождения через контур, котел будет подключаться для нагрева воды чаще и будет тратить на это больше топлива.

• Как подключить косвенный водонагреватель с перециркуляцией? Вот следующий вариант! Отыскать непрямой нагреватель с установленной перециркуляцией.
• Это, действительно, клево — радиатор для полотенец (либо весь контур) всего-навсего подсоединяется к соответствующему крану. Правда, стоимость такого варианта водонагревателя почти в два раза выше цены обычного бака того же объема.

Некоторые особенности схемы подвода воды

Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.

При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

1. Запорный кран.
2. Фильтр (не всегда).
3. Предохранительный клапан.
4. Сливной кран.

Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать .

Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.

Что такое бойлер косвенного нагрева

Его особенность состоит в том, что принцип действия основан не на нагреве воды за счёт собственного блока, а теплообмена от внешних источников, таких как сжигание топлива, электрической резистентности (сопротивления), контакт с центральным отоплением, использования солнечных батарей для переработки энергии. По своей сути бойлер является связующим звеном между сердцем системы отоплением (котлом) и всеми её сосудами и артериями, правильно распределяя нагрузку и напор на каждую ветвь. В данном распределителе горячая жидкость проходит сквозь металлическую спираль (змеевик), встроенную в накопитель. Теплообмен проходит с помощью теплопроводности между змеевиком и резервуаром с холодной водой. Обязательной составной частью бойлера является теплоизоляция, напоминающая по структуре термос для поддержания температуры внутри ёмкости, исключая потерю аккумулированных джоулей за пределы аппарата. Материалом для теплозащиты в основном становится полиуретан. В схему бойлера также встроены защитный анод, ревизионное отверстие, отбойник, погружная гильза (для датчика температуры).

За счет теплообменника возникает возможность нагрева воды за короткий промежуток времени (до 20 минут с нуля до 60 градусов). Единственно, необходимо делать связку бойлера косвенного нагрева с котлом (чаще газовым) для того, чтобы можно было осуществлять такой быстрый нагрев.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

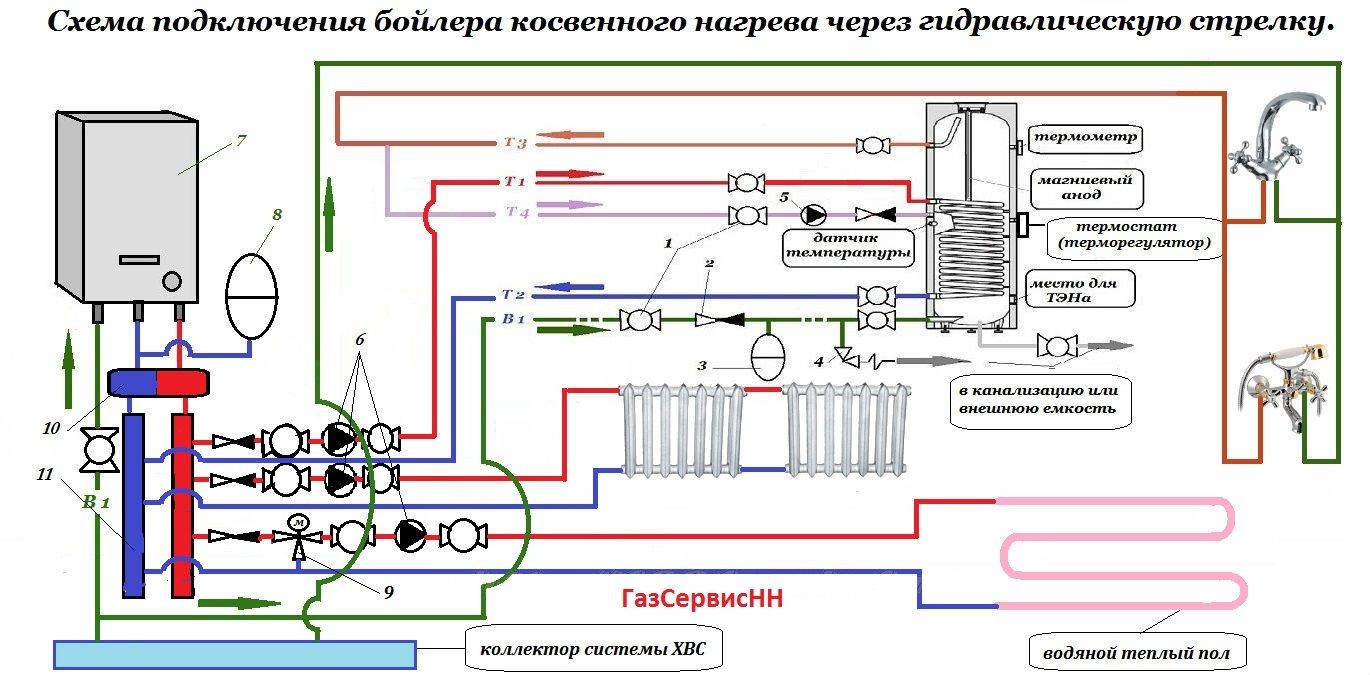

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

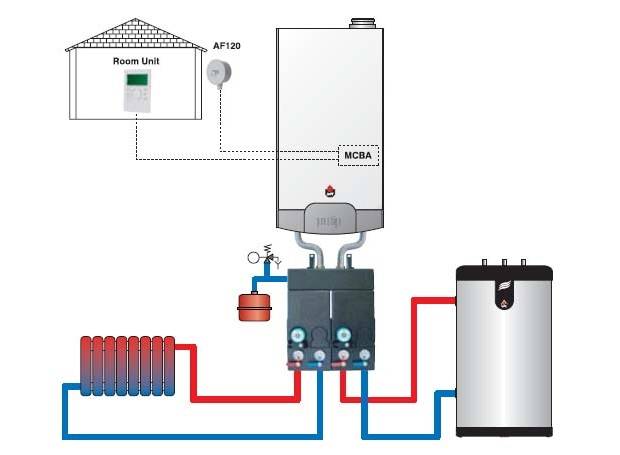

Подключение к двухконтурному котлу

Двухконтурный котел сам по себе предназначен одновременно для отопления и ГВС. Но обычно воды от него хватает только на одну точку водораздела. Косвенный водонагреватель позволяет увеличить количество производимой горячей воды.

Можно его подсоединить точно так же, как и к одноконтурному при помощи трехходового клапана или двух насосов. При этом развести трубы на разные точки водораздела, например, от котла к умывальнику, а от бойлера к душу.

При втором способе водонагреватель используется как накопительная буферная емкость. Горячая вода из котла поступает в бак, где при необходимости еще нагревается. Также плюсом будет более равномерная температура жидкости.

Как выбрать бойлер косвенного типа для горячего водоснабжения дома?

Основными техническими характеристиками бойлера являются следующие параметры:

• емкость бака;
• мощность теплообменника;
• время подогрева воды до максимального значения;
• способ монтажа: настенный или напольный;
• габариты;
• наличие дополнительных контролирующих устройств: термостата, предохранительных клапанов и других;
• максимальные показатели давления и температуры.

Поэтому перед тем как приобрести такой бойлер для горячей воды, обязательно, следует обратить на них внимание. Но для того чтобы правильно выбрать устройство следует учесть, прежде всего, то что эффективность эксплуатации его будет заметна только при значительном потреблении горячей воды, приблизительно от 1,5-2 л в минуту, то есть для семьи, состоящей из трех и менее человек, его использование вряд ли будет рациональным

Если планируется подключить бойлер к уже установленному и эксплуатируемому котлу, то следует рассчитать хватит ли его мощности для выполнения дополнительных функций по нагреву воды или его следует заменить на более мощный. Во втором случае нужно просчитать потенциальную выгоду от модернизации как системы отопления, так и системы горячего водоснабжения.

Обязательно надо обратит внимание на материал, из которого изготовлен змеевик (предпочтение нужно отдавать латуни), а также на их количество: наличие второго элемента для теплоносителя повышает эффективность бойлера, так как его можно одновременно подключить к двум источникам-поставщикам. Обязательно следует уделить внимание и на ремонтопригодность бойлера, особенно змеевика, так как в более дешевых изделиях они приварены, что полностью исключает эту возможность

Поэтому предпочтение нужно отдавать аппаратам со съемными трубками.

Обязательно следует уделить внимание и на ремонтопригодность бойлера, особенно змеевика, так как в более дешевых изделиях они приварены, что полностью исключает эту возможность. Поэтому предпочтение нужно отдавать аппаратам со съемными трубками.. Нельзя оставлять без внимания и то, какие материалы, используются для теплоизоляции, а также для изготовления корпуса и накопительной емкости

В первом случае предпочтение следует отдавать полиуретану, а во втором нержавеющей стали

Нельзя оставлять без внимания и то, какие материалы, используются для теплоизоляции, а также для изготовления корпуса и накопительной емкости. В первом случае предпочтение следует отдавать полиуретану, а во втором нержавеющей стали.

Но большей надежностью и долговечностью отличаются модели с титановым напылением на внутренней стороне накопительного бака. В более дешевых моделях защитой от коррозии служит слой эмали или стеклокерамики.

Как выбрать водонагреватель для частного дома

Важно, перед тем как купить бойлер косвенного типа, правильно рассчитать его объем, который определяется несколькими факторами:

• числом постоянно проживающих в доме людей;

• количеством бытовых приборов, подключенных к системе горячего водоснабжения.

Конечно, в некоторых случаях следует учитывать и индивидуальные гигиенические привычки членов семьи.

По весьма усредненным данным, для одного человека в день нужно 6-15л для умывания, 50-60л для принятия душа, еще около 10-15 л потребуется для мытья посуды, на ванну уйдет еще 150-200 л.

Но, выбирая бойлер для газового котла или иного поставщика теплоносителя, следует учитывать, что водонагреватель большего объема потребует и больше времени на подогрев воды.

Оптимальным является выбор емкости бойлера из расчета от 80 до 120 л воды в сутки на 1 человека. Такое правило хорошо работает для водонагревателей с объемом от 200 до 2000 литров.

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

• Сначала подключается водопровод и разводка воды по помещениям.
• Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
• Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

1. привод трехходового клапана
2. кабель с коннектором
3. несколько медных трубок с фитингами для подключения слива.

Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

• Отключить питание котла двухполюсным автоматом.
• Отключить котел от отопления и горячего водоснабжения.
• При помощи сливной заглушки слить воду из контура котла.
• Снять заглушки на насосной группе.
• Вставить в гидравлическую группу уплотнительную прокладку.
• Герметично смонтировать трубку подачи на бойлере.
• Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
• Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
• Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
• Поставить привод трехходового клапана.
• Подключить привод трехходового клапана в котле при помощи коннектора.
• Проверить правильность монтажа комплекта и герметичность всех соединений.
• Открыть крышку панели управления отопительного котла.
• Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
• Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
• Подключить питание привода трехходового клапана.
• Зафиксировать все кабеля и точки подключения.

Подключение электрической части бойлера

• Открыть крышку панели управления отопительного котла.
• Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
• Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
• Подключить питание привода трехходового клапана.
• Зафиксировать все кабеля и точки подключения.

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

Этапы подключения

Сделайте необходимые расчеты, нанесите на план помещения разметку труб, место установки котла и бойлера. Подготовьте прочный фундамент под водонагреватель, особенно если он рассчитан на большие объемы. Далее поступите так:

• Выполните разводку, обозначив места размещения горячего и холодного патрубка.
• Установите тройник, предохранительный клапан. Последний позволяет избавиться от избыточного давления.
• Все соединения надежно герметизируйте.
• Выполните подключение к электричеству, установите автомат УЗО.
• По окончании отрегулируйте значения терморегулятора. Выполните тестовый запуск.

Понаблюдайте за соединениями, патрубками. Не должно быть течи или подозрительного шума. Помните, что источником тепла может быть не только котел, но и солнечный коллектор. Иногда его установка гораздо выгоднее.

Чтобы окончательно разобраться в принципах обвязки, просмотрите видео по теме:

https://youtube.com/watch?v=0aw_fopqIj0

Подключение гидроаккумулятора

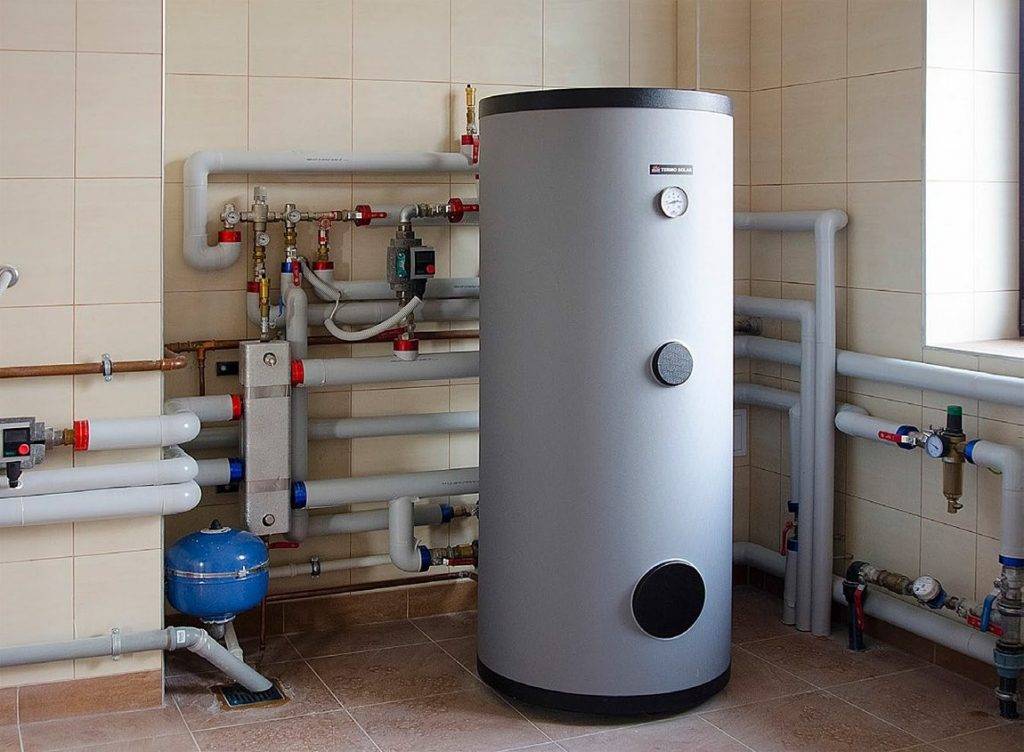

Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.

При подключении холодной воды нужно следовать именно вышеуказанной последовательности:

• шаровый кран;
• предохранительный обратный клапан;
• расширительный бак;
• подключение к бойлеру.

Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.

Пример предохранительного клапана для бойлера

Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая — до +70 градусов.

Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.

Рекомендуется подобрать гидроаккумуляторы немножко с запасом:

• на 150 литров – 18 литровый бак;
• на 200 литров – 25 литровый бак.
