Как сделать плуг

Описание работ по сборке

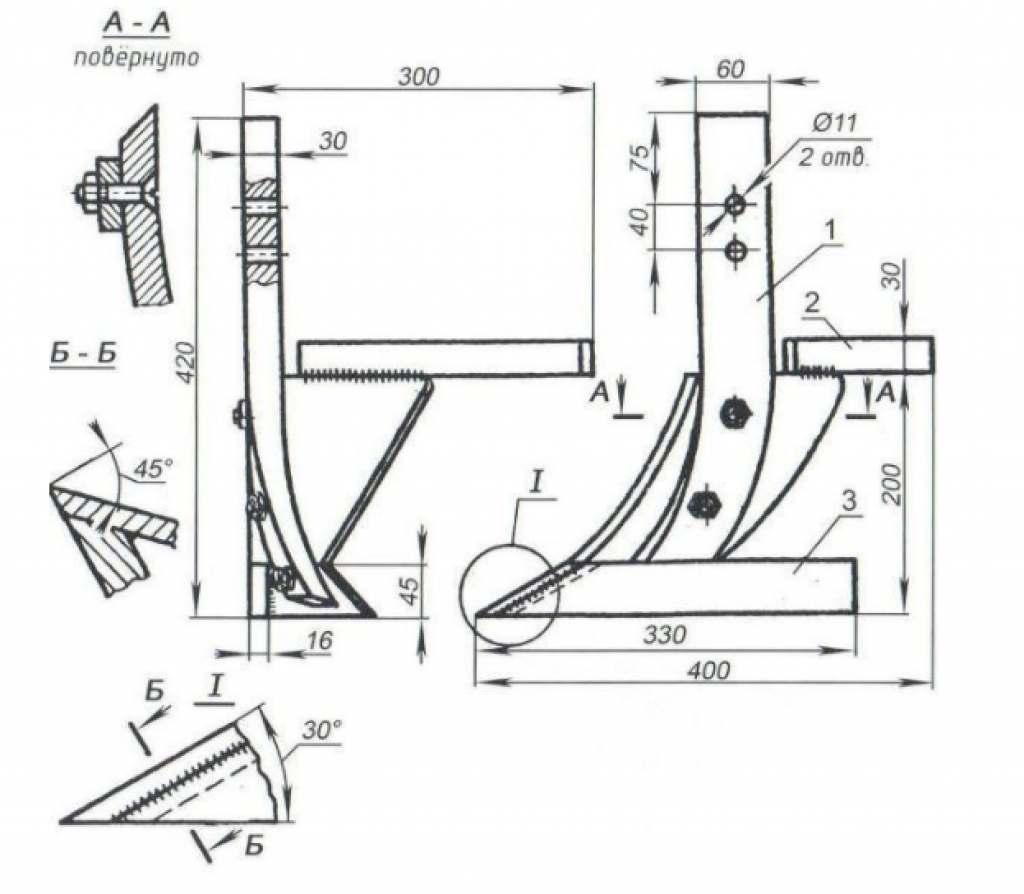

Чертеж простого плуга для минитрактора и мотоблока.

Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.

Также можете посмотреть чертежи и сборку плуга для минитрактора Т 25

Геометрические особенности плуга

Схема лемеха плуга.

На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4, совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.

Крепление стойки плуга

Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.

Изготовление дышла и крепление колеса

Соединение основных узлов плуга.

Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.

Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.

Крепление и изготовление рабочего органа плуга

Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42º. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.

Монтаж отвала

Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.

Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.

Подробнее сборка плуга показана на видео:

Как отрегулировать плуг на мотоблоке?

Регулировка – чрезвычайно важный момент, от которого зависит работоспособность не только самодельного или заводского плуга, но и мотоблока.

Чтобы правильно адаптировать плуг к мотоблоку, нужно обратить внимание на три основных параметра:

Ход работы:

1. установите ширину по краям, чтобы край не двигался выше или ниже крюка заземления;
2. установите мотоблок на стойках, чтобы установить необходимую глубину вспашки. Следует помнить, что она меняется по сезонам года (до 0,25 м зимой и около 0,2 м весной);
3. приспособить навеску плуга к мотоблоку;
4. сделать болты так, чтобы задняя часть плуга находилась в одной плоскости с землей;
5. снимите культиватор с подставки.

https://youtube.com/watch?v=dRwPf1Q-RjM

Настройка считается выполненной, если рулевое колесо находится на уровне ремня оператора.

Производство плугов в домашних условиях как бизнес

Оборотный 2-ух или 5-ти корпусный плуг можно с легкостью сконструировать своими руками при наличии всех деталей устройства. При этом финансовые вложения окажутся вполне доступными. Освоив процесс изготовления продукции, следует приступить к реализации бизнес-идеи по продаже сделанных собственноручно плугов. Это дело является довольно прибыльным. По оценкам специалистов, рентабельность подобного бизнеса составляет около 70%. Следовательно, выбрав данное направление, вы сможете обеспечить себе прибыльный домашний бизнес!

• Скачать чертежи двухкорпусного плуга ПН-2-20
• Скачать оборотный 5 корпусный на Т-150

Как монтировать готовый плуг на мотоблок

настройку и монтаж плуга

После этого присоединяют плуг, выполненный вашими руками к мотоблоку с помощью навесного устройства. Крепежные гайки следует не полностью затягивать, чтобы можно было регулировать агрегат. Следующим этапом выполняется фиксация плуга к серьге вашего мотоблока двумя штырями. После окончания этих манипуляций можно начинать регулировку самого плуга.

Регулировка устройства на мотоблоке

Регулировка сделанного вашими руками плуга на мотоблоке проводиться с максимальным соблюдением всех условий, ведь от регулировки зависит и качество вспашки.

Регулировка осуществляется в следующем порядке:

• для начала необходимо мотоблок установить на спец. подставку и произвести балансировку. Высота подставки прямо определяет вашу глубину вспахивания. Высота подставки для мерзлой почвы должна быть не более 25 сантиметров, а для весеннего прогретого грунта не более 20 сантиметров;
• после балансировки, болтами регулировки, устанавливаем угол наклона вашего плуга так, чтобы его «пятка» параллельно располагалась поверхности почвы;
• после монтажа плуга, мотоблок снимают с подставки и ставят на землю. Регулируем руль мотоблока так, чтобы управляющие рычаги находились примерно у пояса водителя;
• на последнем этапе регулировки производим оценку правильности настройки плуга. Для этого произведем контрольную вспашку тремя бороздами с измерением качества отвала срезанного грунта и глубины среза, а также расстояния между пахотными бороздами. В случае если между бороздами расстояние превышает 100 миллиметров, или они начинают перекрывать друг друга, требуется выполнить повторную регулировку.

Плуг односторонний

Наиболее простой для изготовления вариант. Одностороннее устройство можно сделать как цельным, в виде единого корпуса, так и разборным. Разборный вариант удобен тем, что позволяет снимать лемех для заточки. Лемех можно заменить диском от циркулярной плиты. Отвал обычно делают двумя способами. Первый из них требует использования отреза трубы, толщиной около пяти миллиметров и диаметром в пятьдесят сантиметров.

Из отреза вырезают заготовку, и с помощью угловой машинки для шлифования доводят до нужных размеров. Второй способ изготовления отвала предусматривает наличие стального листа, толщиной в четыре миллиметра, или баллона с той же толщиной стенки, но сечением около 50 см. При помощи сварочного аппарата или ножниц по металлу вырезается форма, и выгибается в виде цилиндра. Если есть отклонения от требуемых размеров, можно использовать молоток для доработки.

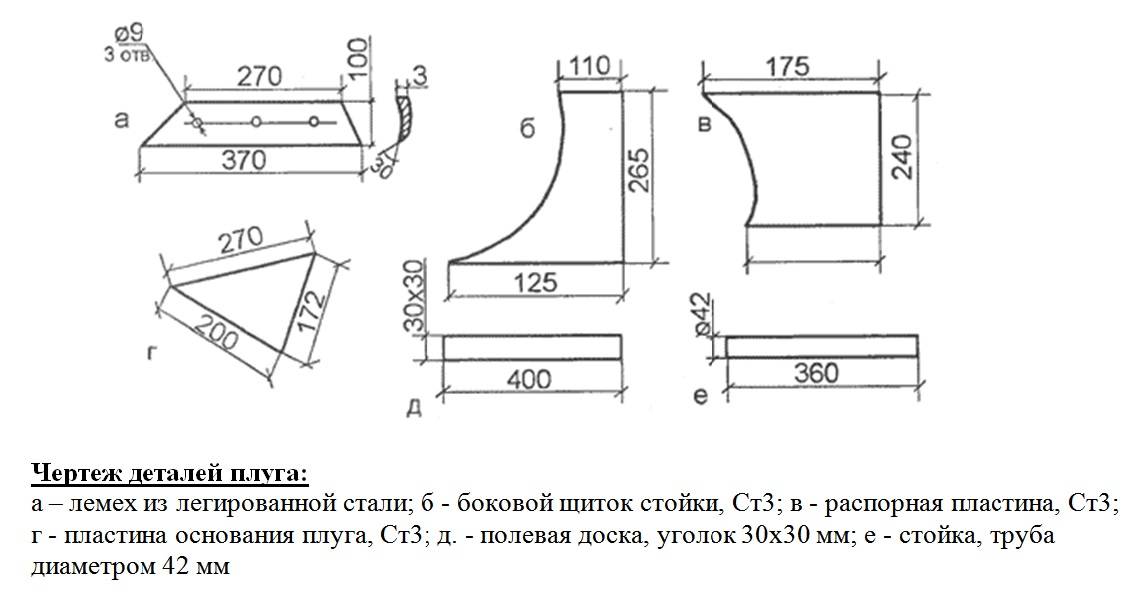

Любые чертежи предусматривают шесть составляющих элементов:

• Металлический диск или лемех,
• Основа,
• Пластина распорная,
• Щиток боковой,
• Отрез трубы для щитка,
• Полевая рабочая доска.

Устанавливается лемех обычно при помощи листа из металла и нескольких клиньев, скошенных под углом в двадцать пять градусов. Крепят путем двухточечной сварки, и ею же соединяют стойку и щиток боковой. Желательно сделать щиток выше нижнего краешка лемеха на сантиметр, края же щитка должны перекрывать краешек лезвия на пять или шесть миллиметров.

Лемех с отвалом скрепляют сваркой так, чтобы они были единым целым, без зазоров и неровностей. Образовавшийся между ними угол не должен превышать семи градусов. На боковую стойку крепят сваренные лемех и отвал, а саму стойку приваривают сначала к основанию, а затем к пластине распорной. В завершении углы лемеха приваривают к основанию. Все следы от сварки и швы зачищаются, а отвал с лемехом шлифуются.

Сборка однокорпусного плуга

Самым простым, но в то же время и эффективным самодельным аппаратом можно считать однокорпусный плуг. Многим, кто задумывался над вопросом, как сделать плуг для мотоблока своими руками, будет интересна именно эта модель, поскольку её самостоятельная сборка осуществляется легко. Для его производства не нужно иметь специальных инструментов. Достаточно будет стандартного набора приспособлений начинающего мастера.

Изготовление лемеха

Как показывает практика использования лемехов, такую деталь периодически перед эксплуатацией необходимо снимать и подтачивать для лучшей работы. Для того чтобы лемех был эффективным в работе, при его изготовлении следует использовать сталь 9ХС, которую применяют для производства циркулярных пил. Альтернативным вариантом будет сталь 45, но её нужно будет дополнительно закалять. Не запрещается также использование обычной стали, которая не поддаётся закалке, например, Ст. 5. Но для нормальной работы её необходимо тщательно выстукать молотком и заточить.

Производство отвала

Выбор материалов и производство отвала является одним из самых важных этапов при изготовлении конструкции на ровне с лемехом. Отвал можно сделать из разнообразных материалов и методов. Для того чтобы будущий владелец аппарата мог подобрать подходящий именно под его почву, нужно рассмотреть все популярные варианты.

Отвал можно изготовить следующим образом:

• Используется 3−4-миллиметровый лист стали. Для получения нужной изогнутой формы отвала предварительно покупаются гибочные вальцы. Для начала из листа стали вырезают необходимую форму, а потом пропускают через вальцы и придают ему нужную форму. Если после вальцовки форма не соответствует в точности схеме модели, то подровнять её следует молотком.
• Отвал можно сделать из трубы диаметром 50−60 сантиметров и толщиной стенки в 4−5 миллиметров. Перед работой нужно создать шаблон отвала из бумаги. Угол наклона приблизительно должен составлять 22−32 градуса. Контур надреза обрисовывается карандашом и вырезается газовой горелкой. После этого зачищается крупнозернистой наждачной бумагой или болгаркой. При необходимости форма с лёгкостью исправляется с помощью молотка.
• Для изготовления самодельного отвала можно использовать шаблон покупного плуга. Например, вырезать форму из стального листа, приложить к отвалу. Нагревая лист, придаётся одновременно нужная форма по матрице.

Финальный этап сборки

Для тех, кто интересовался как сделать отвал для мотоблока своими руками опытные мастера рекомендуют перед началом установки использовать макет из твёрдого картона. Склеивать детали нужно под определёнными углами. Если с картонным образцом всё в порядке, то можно по нему начинать сборку металлической конструкции. Идеальная толщина металла для такого плуга 3 миллиметра.

Для скрепления всех деталей между собой нужно иметь минимальный опыт работы со сваркой, и непосредственно сам аппарат. Сперва необходимо взять стальной лист полметра в ширину и в длину. Устанавливаем клинья на лист стали под углом 25 градусов. Потом монтируем лемех, приваривая его к листу в двух местах. К лемеху прикрепляем вертикально бортовой щиток. Он должен находиться выше лезвия на 1 сантиметр для того, чтобы почва могла спокойно подрезаться. Щиток к лемеху монтируется прихватками. После присоединения отвала должна получиться цельная конструкция. Угол между лемехом и отвалом должен быть в пределах 6−8 градусов.

Дальше нужно разобраться с особенностями крепления лемеха. Если после крепления всех деталей какие-то углы не будут соответствовать рекомендованным, их необходимо подогнать под нужные молотком. После подгонки отвала и лемеха, они привариваются, а после этого отвал прикрепляется с помощью прихваток с боковым щитком.

Боковой щиток для начала необходимо сварить с опорной планкой, а потом пластиной, которая находится в основании. После этого к ней нужно приварить лемех упорным уголком. Всю конструкцию тщательно осматриваем и измеряем всё ли правильно прикреплено относительно шаблона, а тогда намертво привариваем все соединения и швы. Только после этого можно отсоединять от вспомогательного листа. Дальше необходимо с помощью болгарки зачистить все соединения. Те части, которые непосредственно будут контактировать с почвой, необходимо зачистить, загрунтовать и покрасить двойным слоем. Остальные части можно красить одним слоем.

Можно ли плугом копать картошку

Многие опытные аграрии используют плуг в процессе сбора урожая картошки. Так они существенно упрощают себе жизнь, избавляясь от необходимости выкапывать сотни, а то и тысячи клубней картофеля. Возникает вопрос лишь, каким плугом копать картошку?

Для этого используются специальные плуги с глубоким залеганием лопастей

Но при таком способе крайне важно учитывать глубину, на которой растет картошка. В противном случае, вы рискуете потерять определенный процент собранного товара

Чтобы избежать неприятных последствий, плуг нужно точно отрегулировать под работу в конкретных условиях.

Сделав оборотный плуг собственноручно, вы на долгие годы облегчите свою жизнь во время садово-полевых работ. А освоив бизнес по изготовлению и продаже этого агрегата, вы еще и непременно обретете стабильный заработок. Пора открывать собственное дело!

Размеры плуга

Поворотный плуг поворотного типа состоит из трех основных плоскостей:

1. Боковая вертикальная плоскость полозка.
2. Нижняя горизонтальная плоскость полозка.
3. Передняя отвальная плоскость.

Если после демонтажа отвала и лемеха плуг положить сверху на стол, вплотную при этом прижатый к стене, и придвинуть его боковую плоскость к вертикальной стене, то крышка стола совпадет с горизонтальной нижней плоскостью полозка, а вертикальная стена с вертикальной боковой плоскостью полозка.

Хорошим считается тот плуг, у которого нижний режущий край установленного лемеха на 20 миллиметров ниже горизонтальной нижней плоскости полозка.

Второй правильной конструкцией плуга является сопоставление бокового режущего края установленного лемеха по прямой с режущим боковым краем вашего отвала. Также отвал и лемех не выступают более 10 миллиметров за вертикальную боковую плоскость полозка.

Третьим правильным условием является соединение рабочей передней плоскости лемеха к отвалу без зазора и в одной плоскости. Они в идеале должны блестеть как зеркало, соответственно быть хорошо заполированными и не должны торчать выступающие крепёжные элементы.

После того, как плуг вернулся с работы на участке, его рекомендуется очистить от грунта и сторонних предметов, отполированные части полить маслом или смазать солидолом, потом растереть ветошью. Это позволит защитить поверхность от воздействий окружающей среды и коррозии.

Четвёртой правильной конструкцией является тыльная ровная поверхность лемеха, составляющая с плоской стороной установки вашего плуга угол в 20 градусов, который равен заднему углу монтированного лемеха.

Режущие боковые кромки отвала и лемеха также имеют задние углы в 20 градусов с боковой поверхностью борозды, при этом режущая боковая кромка вашего отвала может иметь закругление.

Плуг своими руками чертежи

После того как у меня появилась мотолебёдка сельскохозяйственная, изготовленная своими руками, которая используется для вспашки огорода стал вопрос: купить плуг или изготовить своими силами? Пройдясь по магазинам и базару г. Смоленска возникает странное ощущение того, что выпускаемые промышленностью плуги для мотоблока представляет из себя печальное зрелище.

Следующий шаг найти что-нибудь толковое — поиск в интернете. К моему удивлению на просторах русскоязычной сети плавает 3-4 оригинальных описания с чертежами (этот факт меня удивляет очень сильно). Шаг следующий – смотреть, чем пользуются окружающие. Купить подходящий плуг не удалось было принято решение изготовить плуг своими руками. Исходя из того что плуг предполагалось использовать для посадки картофеля с лебедкой для вспашки к нему предъявляются требования:

1. Ширина вспашки – до 30 см.

2. Глубина вспашки -10-20см.

3. Плуг должен сам держать борозду, не зарываясь и не выскакивая из борозды. Геометрия плуга должна обеспечивать движение с заданными параметрами без помощи пахаря.

4.Наличие возможности регулировки глубины и ширины вспашки.

5. Минимальный вес и достаточная прочность.

Мой дядя уже более 10 лет использует свою самодельную мотолебедку для вспашки и опробовал несколько вариантов, последние несколько лет он остановился на варианте, оптимизированным под самодельную мотолебедку для огорода, а и именно под посадку картофеля с расстоянием между рядами 60 см. Так же имеются самодельный окучник для мотолебедки и картофелевыкапыватель, изготовленный своими руками, все это можно посмотреть на соответствующих страницах сайта.

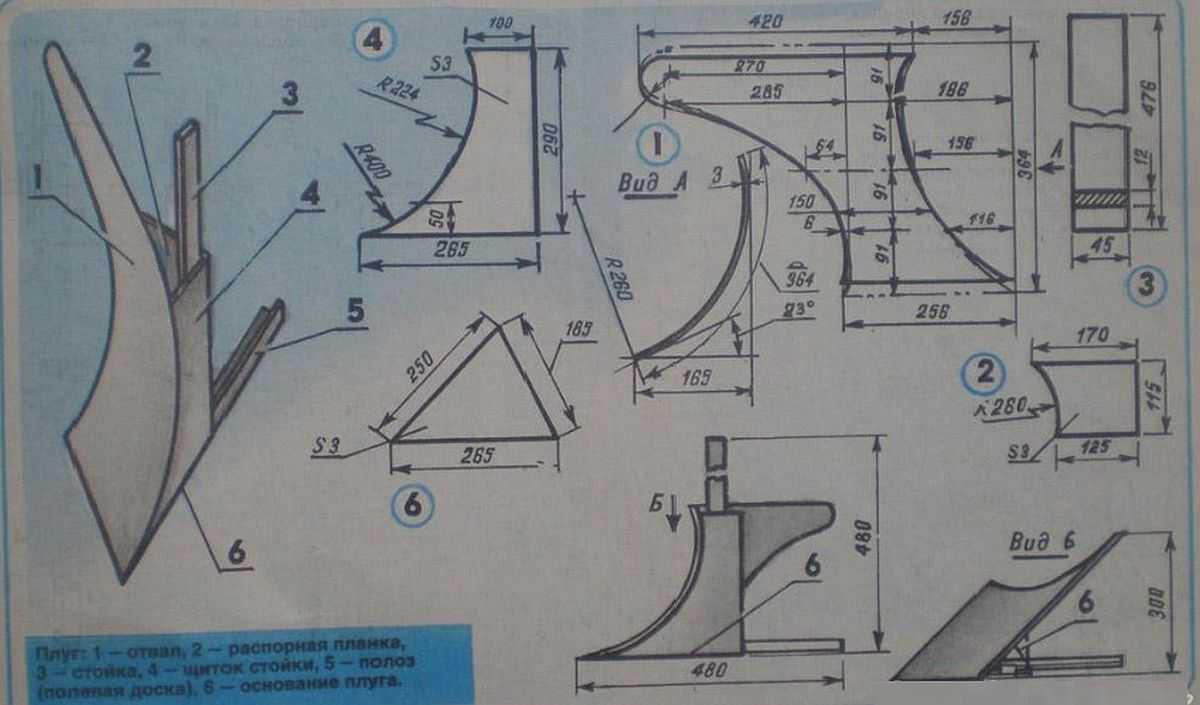

Чертеж плуга

Чертеж полевой доски.

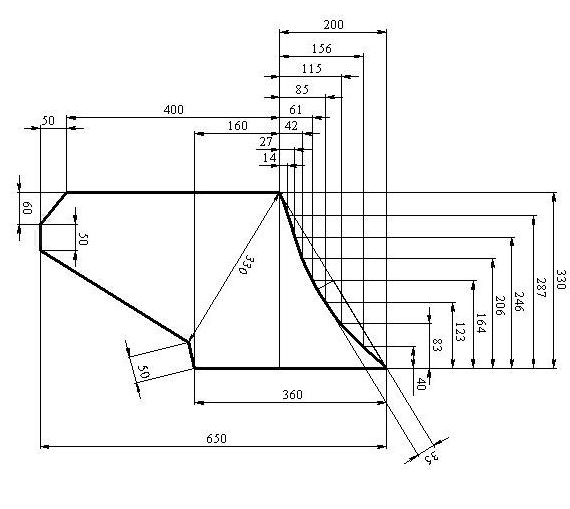

По этому шаблону гнется отвал, до совпадения двух профилей а дальше сваривается под углом.

Используя чертеж самодельного плуга необходимо на плотной бумаге нарисовать шаблон выкройки плуга, а потом перенести картинку на металл и вырезать болгаркой заготовку. Лично я использовал материал нержавейку толщиной 1,8 мм. Многие часто применяют лист 2-3 мм. Режущая часть плуга усилена полоской более толстого металла. Кто-то предлагает для этих целей использовать диск от циркулярки, кто рессору от « москвича». Из личного опыта, если дачный участок на семью из 4-х человек пахать весной и осенью обрабатывая шесть соток, гнаться за свехпрочностью не стоит. Выгодней изготовить легкий, но достаточно прочный для своих задач плуг. Лучше через 10 лет что-то подремонтировать или заменить, и то, если потребуется, чем все 10 лет таскать утяжеленную конструкцию самодельного плуга. Лишний вес ни к чему.

Так выглядит система регулировки ширины вспашки. Переставляя большое колесо можно в значительных пределах менять ширину вспашки. Когда сажаю картофель ставлю захват 30 см, за два прохода получается между рядами расстояние 60 см. Под осеннюю перепашку огорода или при перепахивании целины захват делаю по меньше. Маленькое колесо сделано таким широким, что бы плуг не вдавливало в землю.

Посмотрев рисунки ниже, можно представить основные принципы работы самодельного плуга, а точнее направляющей системы, которая позволяет плугу без участия пахаря двигаться строго по прямой на установленных глубине и ширине вспашки. Ширина вспашки регулируется перемещением большого колеса, которое при смещении точки приложения усилия тяги как показано на рисунке, прижимается к борозде, что и позволяет плугу повторять направление предыдущей борозды. Плуг незначительно поворачивается, что увеличивает ширину вспашки. По факту ширина носовой части в перпендикулярном направлении оси движения плуга меньше чем 300 мм, однако, указанная ширина доступна для вспашки.

Колесо плуга идет по дну пропаханной борозды и такая ситуация наблюдается от предыдущей борозды к последующей. В результате приложения силы тяги действует сила, направленная на углубление плуга, пока плуг не станет по оси колеса, как показано на рисунке, в результате все силы уравновешиваются, и система работает очень стабильно. Грубая регулировка глубины вспашки осуществляется подбором соответствующей разницы диаметров колес, а плавная осуществляется регулировкой наклона плуга. На данном этапе отпала необходимость использования ручек для управления плугом, разве что для каких то особенных условий пахоты.

Пашет не только рыхлую землю как на видео, но и целину

Окучники для мотоблока МТЗ

Окучники являются важным оборудованием для облегчения сельскохозяйственных работ. С помощью этого инструмента можно быстро и легко сделать борозды для высадки различных культур. Но в основном их применяют для окучивания картофеля.

Окучник универсальный ОУ-00.000-01 к мотоблоку МТЗ

Различают несколько видов окучников:

• Оборотного типа, состоящие из двух плугов и являющиеся самыми распространенными;
• Дискового типа – считаются самыми эффективными и делающих борозду с помощью двух вращающихся дисков.
• Активного типа – относят к особым окучникам, так как этот окучник вначале поднимает слой земли, измельчает его, а потом только отбрасывает.

От производителя

Фирменной моделью окучника, адаптированной под мотоблок Беларус является ОУ-00000-01. Достоинством модели является возможность регулировки расстояния между двумя плугами из которых он состоит. Ширина может варьироваться от 45 до 70 см. что очень удобно, когда расстояние между грядками различное. Само устройство весит 20 кг, поэтому Беларус может развивать скорость до 4 км/ч.

Окучник универсальный ОУ-00.000

Аналоги окучников для мотоблока МТЗ

Если рассматривать альтернативу фирменным моделям, то стоит остановить свой выбор на продукции лидского механического завода, который выпускает плуги и окучники адаптированные для Беларуса. Называется модель ОК-2 и обладает такими же параметрами, как и фирменный окучник. Кроме веса, который составляет 12 кг. и глубины погружения, которая несколько меньше, чем у оригинала и равна 12 см.

Окучник ОК-2

Широкий ассортимент оборудования представляет , среди которого есть и дисковые, и универсальные окучники. Потребитель может выбрать для себя оптимальный размер дисков, которые представлены в различных размерах от 18 до 36 см. в диаметре, соответственно, погружаются они только на половину диаметра и производят обработку только одного ряда.

Самодельные устройства окучников для мотоблока МТЗ

Самым легким и не трудоемким вариантом является изготовление оборотного окучника, который состоит из двух плугов. Изготовление дискового и роторного окучника потребует немало сил и терпения.

Берутся два плуга и цепляются на раму, а потом к сцепке на Беларусе. Рама изготавливается Т-образной формы из квадратной трубы.

Видео обзоры

Видео обзор работы мотоблока МТЗ 09Н с дисковым окучником

Видео посадки картофеля

Видео обзор работы с универсальным окучником для мотоблока МТЗ

Видео обзор работы с роторным плугом

Какие применяются плуги на приусадебных участках

Плугов придумано и сделано много. На приусадебных участках достаточно использовать такие:

• однокорпусные;
• оборотные;
• роторные.

Одиночный культиватор является самым распространенным и простым в использовании. Его может использовать любой человек, не имеющий знаний и не знакомый с процессом вспашки. В интернете можно найти много информации о том, как самостоятельно построить мотоплуг, а также его чертежи. Построить такой плуг самостоятельно не очень сложно. Реверсивный — хорошо подходит для использования на твердых почвах. Он имеет изогнутую форму. Он вспахивает почву таким образом, что пласт переворачивается. Этот плуг сложнее в изготовлении. Нужно иметь опыт его использования, чтобы правильно сконструировать изделие. Реверсивный плуг еще сложнее, чем оборотный. Он состоит из нескольких плугов, которые сидят друг за другом на валу. Вал вращается. Плуги вращаются. Естественная инерция и движение вперед облегчают пахоту. Это позволяет эффективно пахать на глубину до 30 см. Реверсивный плуг имеет еще одно преимущество: им можно пахать все виды пахоты, а не только по прямой линии. Поле с наклонными или изогнутыми краями может быть вспахано по желанию с помощью этого орудия. Это, конечно же, практично.

Как сделать однокорпусной плуг

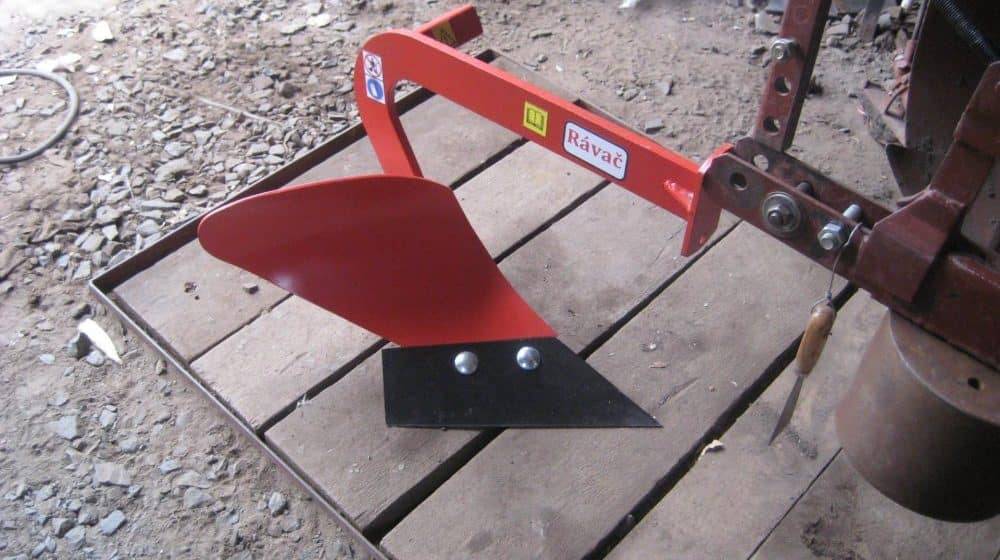

Плуг с подковой выглядит примерно так. Он не обязательно должен иметь рядом колесо.

Существует плуг с одной подковой без колеса:

Плуг с подковой без колеса.

Нужно все тщательно измерить и заранее продумать план. Вот пример такого плана:

Из твердого картона изготавливается модель, полностью идентичная по размеру и форме плугу. Если модель удалась, ее копируют на сталь. Сталь должна быть легированной и толщиной 3 мм. После того, как стальная форма вырезана, возникает проблема, как сделать плуг с такой необычной овальной формой завитка. Выбить такую форму в домашних условиях или даже в мастерской проблематично. Поэтому мы снова делаем форму из толстого картона, только теперь прямую. Затем мы разрезаем (с помощью шлифовальной машинки) стальную форму на аккуратные стальные полоски. Пронумеруем каждую полоску. Нарезаем картонную форму на точно такие же полоски. Нумеруем их. Экспериментируем с изгибом и склеиванием (скотчем или изолентой) полосок так, чтобы согнутые и склеенные полоски приняли форму первой бумажной модели, и повторяем. Мы исследуем положение и изгиб отдельных полосок. Выполняем функцию сгибания, скручивания — уже стальных полосок. По очереди свариваем скрученные полоски и сверяем их с моделью. Используем тиски и подручные инструменты. Когда плуг готов к черновой обработке, тщательно шлифуем места сварки. Теперь о шлифовальном ноже, о котором речь пойдет ниже. Вам нужна закаленная легированная сталь. Оно должно быть съемным, чтобы можно было вынуть его и заменить на предварительно заточенное. Так будет удобнее. Мы крепим лезвие на короткие прочные стальные прутья.

Особенности конструкции роторного плуга

Основное отличие состоит в том, что это так называемый «активный» плуг — его части не вращаются в результате тяги, как все другие плуги с вращающимися рабочими органами, а связаны с карданным валом. Эта особенность значительно облегчает работу с плугом, так как делает его независимым от неровностей и непрямолинейности в движениях мотоблока или трактора.

В отличие от другого аналогичного устройства — фрезы-культиватора — плуг роторный сохраняет присущий обычному плугу способ обработки земли — с перемещением верхнего слоя почвы. Кроме того, по сравнению с фрезой такой плуг имеет более высокую производительность. По сравнению с обычным цельным плугом роторный плуг обычно имеет два, три или четыре активно вращающихся сошника. Это то, что делает это устройство очень эффективным.

Плуги для мини-трактора

Существует много разновидностей плугов. По принципу работы их можно разделить на три группы.

По названию оборудования уже ясно, что конструкция имеет режущую часть в форме дисков. Предназначена она для обработки тяжелого грунта, болотистой почвы, а также целины. Режущие диски во время работы вращаются на подшипниках, поэтому они без труда перебивают даже большое количество корней, находящихся в земле.

В качестве примера можно рассмотреть модель 1LYQ-422. Оборудование приводит в действие вал отбора мощности мини-трактора, вращающийся со скоростью 540–720 об/мин. Плуг характеризуется шириной вспашки – 88 см, глубиной – до 24 см. Рама оснащена четырьмя дисками. Если во время вспахивания земли режущий элемент попадает на камень, он не деформируется, а просто перекатывается через преграду.

Лемешно-отвальный

По-другому это оборудование называют оборотным плугом для мини-трактора из-за принципа работы. После окончания нарезки борозды оператор разворачивает не мини-трактор, а плуг. Вот отсюда и пошло такое название. Однако по устройству режущей части будет верно, когда плуг называют лемешно-отвальным. Он бывает одно- и 2х корпусный. Рабочим элементом здесь является лемех, сделанный в форме клина. Во время движения он подрезает грунт, переворачивает его и дробит. Глубина вспашки у одно- и 2х корпусного плуга регулируется опорным колесом.

В качестве примера двухкорпусного плуга для мини-трактора возьмем модель R-101. Весит оборудование около 92 кг. Использовать плуг 2х корпусный можно, если на мини-тракторе есть задняя навеска. С помощью опорного колеса выполняется регулировка глубины вспашки. Для этой 2х корпусной модели она составляет 20–25 см.

Современной, но сложной конструкцией является для мини-трактора роторный плуг, состоящий из набора рабочих элементов, закрепленных на подвижном валу. Оборудование характеризуется простотой использования. Во время обработки грунта оператору необязательно вести трактор ровно по линии. Оборудование роторного типа обычно используют при подготовке грунта к высадке корнеплодов.

В зависимости от конструкции ротора, ротационный плуг делится на 4 вида:

• Модели барабанного типа оборудуют жесткими или пружинными толкателями. Существуют и комбинированные конструкции.
• Лопастные модели представляют собой вращающийся диск. На нем закреплены 1 или 2 пары лопастей.
• Лопаточные модели отличаются только рабочим элементом. Вместо лопастей на вращающемся роторе установлены лопатки.
• Шнековая модель оборудована рабочим винтом. Он бывает одно- и многозаходной.

Достоинство ротационного оборудования заключается в возможности рыхления грунта любой толщины до требуемой степени. Воздействие на почву оказывается сверху вниз. Это дает возможность использование ротационного плуга при малой тяговой силе мини-трактора.

Из всех рассмотренных видов, самым востребованным является 2х корпусный оборотный плуг. Он состоит из нескольких рам, на которые могут закрепляться разные по предназначению инструменты. Подобное оборудование способно обладать двумя функциями. Допустим, во время вспахивания грунта одновременно происходит и боронование. Однако самодельный плуг для мини-трактора проще изготовить однокорпусный, но он менее эффективный.
