Принцип работы и устройство пиролизной печи

Конструкция крематора

Чтобы понять принцип работы печей пиролиза необходимо ознакомиться с их устройством.

Крематорий для утилизации биологических отходов состоит из пятнадцати элементов:

1. Камера горения.
2. Дверца для загрузки продуктов горения.
3. Горелка.
4. Камера дожигания.
5. Контроллер.
6. Датчики.
7. Лебедка.
8. Дверца для удаления пепла.
9. Стальной корпус.
10. Огнеустойчивая теплоизоляционная панель.
11. Защитное покрытие.
12. Колосниковая решетка.
13. Дверца загрузочного окна с термоустойчивой прокладкой.
14. Салазки печи для утилизации биоотходов.
15. Труба для отвода дыма.

Классический чертеж печи пиролиза

Технологическая схема функционирования печи пиролиза включает в себя четыре основных этапа:

Загрузка. Отходы закладывают в рабочую камеру и плотно закрывают люк. Количество топлива зависит от мощности агрегата. Сжигание. После включения горелки рабочая температура сохраняется в автоматическом состоянии. Остывание. Когда устройство отключится необходимо выждать некоторое время. Очистка

Остывший пепел требуется осторожно извлечь, чтобы не повредить теплоизоляционный слой. Печь для утилизации биологических отходов наделена неоспоримым преимуществом – легкость в эксплуатации

После загрузки отходов в камеру нужно просто привести в действие систему горения. По истечении времени таймер сам ее отключит. Пока биоотходы горят присутствие оператора не обязательно. Другие способы утилизации требуют намного больше затрат времени и сил

Печь для утилизации биологических отходов наделена неоспоримым преимуществом – легкость в эксплуатации. После загрузки отходов в камеру нужно просто привести в действие систему горения. По истечении времени таймер сам ее отключит. Пока биоотходы горят присутствие оператора не обязательно. Другие способы утилизации требуют намного больше затрат времени и сил.

Пиролизная печь своими руками

Обладателям загородного дома, бани, дачной постройки или просто желающим обогревать свою обитель натуральным недорогим способом, несомненно, придется по душе пиролизная печь.

Вы скажете: “Чем, например, хуже камин или каменная печь?”

Конечно, каменные печи – это очень романтично и красиво. Однако, для того, чтобы установить в доме такую конструкцию, потребуется довольно много места, с подготовленным для нее фундаментом. Еще один недостаток каминов и каменок, в том, что для поддержания их горения надо непрерывно подкидывать внушительное количество растопочного материала.

Поэтому самый удобный вариант для доступного тепла в бане или жилище пиролизная печь.

Конечно, у такой печи, есть и свои преимущества и некоторые недостатки, последние ,правда, совсем незначительны.

Плюсы пиролизной печи.

1. Очень экономичный расход топлива. Она достигается за счет того, что такая печь работает не только на топливе, но и на газах, выделяющихся при его сгорании. За это свое свойство, пиролизная печь получила «второе имя» – газогенератор.
2. В качестве топлива для газогенератора можно использовать практически любой материал: от древесных отходов и старых журналов, до переработанного машинного масла и пластмассы
3. Минимальное количество выработанной сажи . Из–за того, что пиролизная печь перерабатывает по нескольку раз уже переработанные ею материалы, остатка в виде перегоревшего топлива практически не остается. Это очень экологичное решение отапливания жилища.
4. Высокий коэффициент полезности, до 80%. Даже если весь ваш дом, отапливает один парогенератор, во всех комнатах, даже при самых сильных морозах, вы сможете находиться в одной футболке.
5. Простота в управление системой печи. Без сомнений, с принципом управления этой техникой справится любой домочадец. Тем более она не требует к себе пристального внимания, вам всего–то надо установить мощность нагрева и изредка загружать топливо.
6. Вам не придется тратить деньги на топливо и думать куда бы выбросить бытовые отходы, не навредив при этом природе. Ваши отходы и есть топливо для пиролизной печи.

Хотя у данного альтернативного вида отопления масса достоинств, конечно, не обошлось здесь и без нескольких недостатков.

1. Если вы будете покупать уже готовый котел в специализированных магазинах, это обойдется вам в «копеечку».
2. Слишком влажное топливо, для такой печи ни в коем образе использовать нельзя.
3. Необходимо постоянное подключение газогенератора к электросети.

Как вы можете увидеть, в приведённых нами списках, достоинств у пиролизных печей все же больше, чем недостатков.

Что такое печи с двойным дожигом. Устройство и преимущества

В настоящее время на рынке можно встретить огромное количество отопительных печей и каминов, при этом продавцы, расхваливая свой товар, расскажут Вам о большом количестве дополнительных функций, таких как длительное горение, подвод воздуха или даже — двойной дожиг. А что такое двойной дожиг? Какие преимущества он дает и так уж ли он необходим владельцу печи или камина? В данной статье мы постараемся ответить на все вопросы касающихся функции двойного дожига дымовых газов в современных печах и каминах.

Сам термин дожиг дымовых газов подразумевает, что догорают какие-то дымовые газы. Что это, и о каких газах речь? Возможно, для кого то будет неожиданностью, но при сгорании твердого топлива, например дров – горят газы! Да именно газы, образуются в процессе сгорания дров, и с участием содержащегося в воздухе кислорода обеспечивают пламя с выделением тепла.

Как работает печь с двойным дожигом

Так, что же из себя представляет печь с двойным дожигом, и как она обеспечивает этот дожиг дымовых газов? Прежде всего, особенностью таких печей является особая конструкция топки, в которой специальным образом происходит забор дополнительного воздуха, потоки которого распределяются по системе каналов, нагреваются и подаются в камеру сгорания.

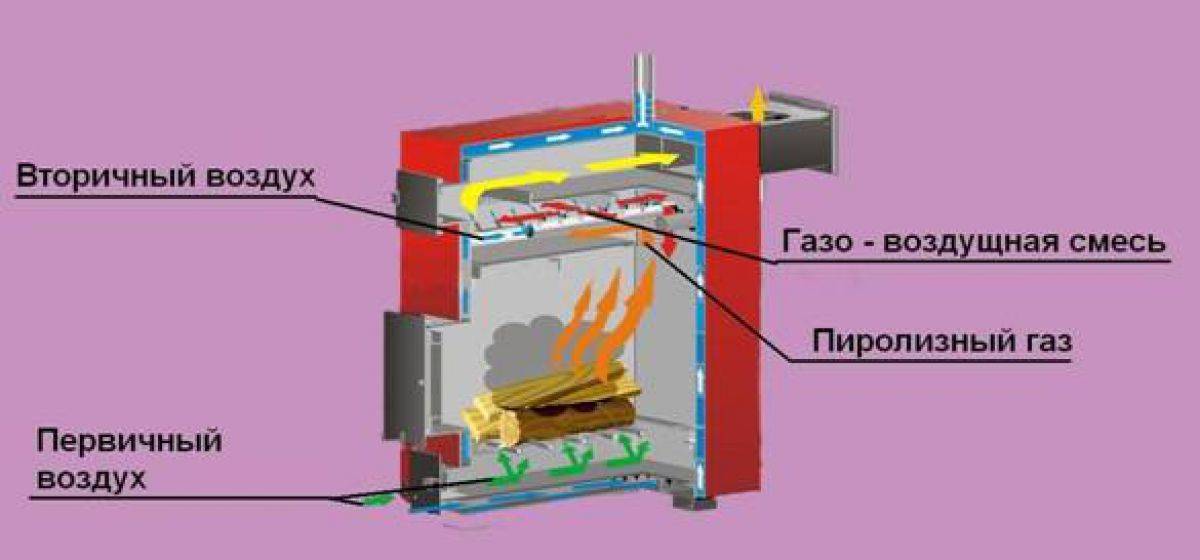

Распределение потоков воздуха в печах каминах с двойным дожигом

Условно, по этапно, процесс двойного дожига можно описать так:

1. Дополнительный воздух поступает через отверстия забора воздуха
2. Проходя через каналы вдоль стенки топочной камеры воздух нагревается, в результате нагрева образуется давление
3. Предварительно нагретый воздух, через ряд отверстий в верхнем уровне камеры сгорания подается в топку печи
4. Смешиваясь с дымовыми газами, обеспечивает их более полное сгорание.

На приведенном ниже видео показан процесс двойного дожига в современных датских печах каминах Morso серии 7110. На данном видео ролике Вы можете увидеть подачу в камеру сгорания дополнительно подогретого воздуха через два ряда отверстий в топке данной печи.

Как отличить печь с двойным дожигом от обычной печи

Конечно, можно положится на слова продавца о наличии данной функции у понравившейся печи или камина. Однако не стоит забывать, что продавец прежде всего планирует заработать, продав Вам товар, пускай даже не самого высочайшего качества, пользоваться сам он им не намерен. По этому, не стоит покупать печь для своего дома абы где, а только в местах с хорошей репутаций, где продавцам можно доверять.

Визуально, наличие функции двойного дожига можно определить заглянув в топку печи. У печей с функцией длительного горения в верхней части топки можно увидеть ряд отверстий для подачи предварительно нагретого воздуха.

Ряд отверстий для подачи дополнительного воздуха в топку печи при двойном дожиге

Однако, следует учитывать, что некоторые недобросовестные производители, просто создают отверстия в топке печи, эмитируя наличие функции двойного дожига

Поэтому, прежде чем выбрать и купить печь камин, лучше обратить внимание на репутацию производителя

Преимущество печей с функцией длительное горение

Печи с функций длительное горение, несомненно имеют ряд преимуществ перед обычными печами:

• Красивое горение – печи с двойным дожигом, как правило обеспечивают более красивое сгорание. Пламя в такой печи более объемно, имеет завораживающую красивую форму.
• Эффективность печи – такие печи более эффективно используют топливо (дрова), которые сгорают практически полностью, оставляя минимум золы. Дополнительный воздух в топке печи, смешиваясь с дымовыми газами, обеспечивает их более полное сгорание. Так достигается максимальная высокая температура и теплоотдача камина.
• Сохранность дымохода. В печах с двойным дожигом образуется и попадает в дымоход минимальное количество сажи и копоти. В печах с обычным режимом горения напротив, образуется большое количество сажи, которая попадая в дымоход смешивается с влагой, образует агрессивную среду и приводит к его коррозии. Дымоход при использовании печей длительного горения будет служить более длительное время.
• Экологичность. Топливо в печах с двойным дожигом, сгорает практически полностью, с минимальными выбросами в атмосферу продуктов сгорания, и практически не загрязняют окружающую среду. Жители Российской Федерации не предают большого значения экологической безопасности, а к примеру в странах Евросоюза – установлены зоны контроля дымовых выбросов, где запрещено использовать печи без двойного дожига. И многие производители отказываются от производства старых моделей печей и каминов без двойного дожига.

Виды печей пиролизного типа

Можно выделить следующие виды пиролизных печей:

1. Одноконтурные устройства. Печи с одним контуром имеют две камеры сгорания, что разделены огнеупорной перегородкой.
2. Двухконтурные устройства. Данные газогенераторные печи имеют такую же конструкцию, однако у них имеется дополнительный контур, который нагревает жидкость для горячего водоснабжения.

Также, исходя из материала изготовления теплового обменника, выделяют такие типы пиролизных печей:

1. Устройства с теплообменником из чугуна. Срок эксплуатации — минимум два десятка лет, однако агрегат чувствителен в резким температурным перепадам в топочной камере. В таких агрессивных условиях чугунная пиролизная печь постепенно приходит в негодность.
2. Устройства с теплообменником из стали. Срок службы — минимум 13 лет. Оборудование поддаётся процессам коррозии, однако не боится перепадов температур.

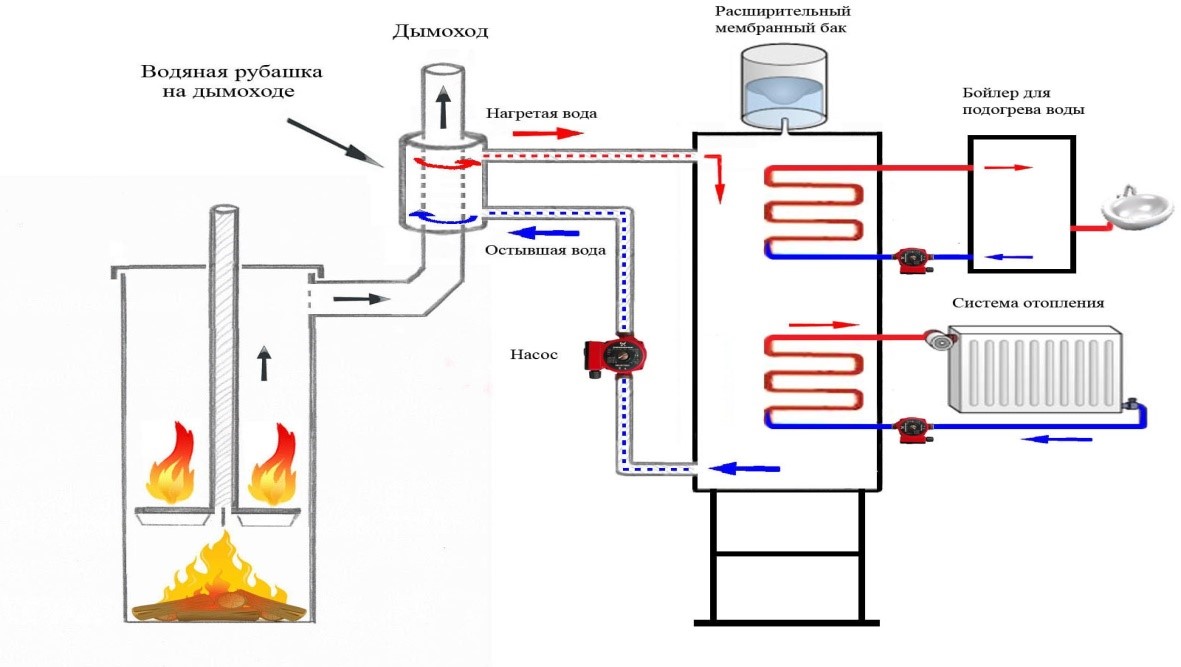

Пиролизная печь с водяным контуром в силах подогреть небольшой объём жидкости за короткий промежуток времени.

Владельцам недвижимости, желающим не приобретать печь пиролизного горения в специализированных магазинах, а сконструировать устройство своими руками, кстати станет мини пиролизная печь. Это та же печка, но небольших размеров, устанавливаемая в гаражах, банях или других помещений небольшого размера.

Особенности работы мини пиролизной печи представлено в видео.

https://youtube.com/watch?v=jzprMcjGF6Y

Как изготовить металлическую пиролизную печь своими руками

Как известно, все металлические пиролизные печи являются весьма мобильными и их можно перемещать в пространстве. Поэтому многие выбирают именно такой тип печек.

На сегодняшний день представлено большое количество схем по их изготовлению, поэтому, создание собственного высокоэффективного отопительного агрегата уже не представляется проблематичным.

При проектировании самодельной пиролизной печи необходимо учитывать то, что процесс пиролиза не является регулируемым, поэтому стоит уделить должное внимание выбору материалов: они должны быть достаточно высокого качества. При правильно подобранных материалах, пиролизный котел, изготовленный собственными руками, может служить своим хозяевам достаточно долго. При правильно подобранных материалах, пиролизный котел, изготовленный собственными руками, может служить своим хозяевам достаточно долго

При правильно подобранных материалах, пиролизный котел, изготовленный собственными руками, может служить своим хозяевам достаточно долго.

Изготавливают металлическую печь из прочных и качественных стальных листов, обычно в печи формируют 2 стенки. Между ними пространство заполнено водой или песком.

Вентилятор наддува является обязательным компонентом печки, в которой газовая камера расположена снизу, и обеспечивает такой элемент подачу этих газов вниз, где происходит процесс дожига газового остатка. Также, не менее популярными являются пиролизные печи из газовых баллонов.

Что понадобится для изготовления

Изготовить пиролизную печь можно из подручных материалов, не прибегая к закупке дорогостоящих элементов. Для создания пиролизной печи необходим основной набор инструментов, а также главные составляющие самой печи.

Среди них:

• Дрель.
• Металл толщиной 4-7 мм.
• Вентилятор.
• Датчик.
• Сварочный аппарат и электроды.
• Болгарка, шлифовальные и отрезные круги.
• Огнеупорный кирпич (для кирпичных котлов длительного горения).
• Колосники.
• Трубы различных сечений (прямоугольные и круглые).
• Стальная полоска.
• Две небольшие дверки.

Необходимые расчеты

В процессе создания эффективной пиролизной печи одним из главных пунктов является качественно составленный чертеж и схема будущей конструкции.

С этой целью необходимо заранее определить желаемый размер агрегата, форму корпуса, а также варианты расположения камер. Также, нужно рассчитать необходимую мощность прибора.

Для этого существуют различные формулы, по которым можно определить его эффективность.

В первую очередь стоит определить количество энергии, необходимой для обогрева всего помещения.

Далее, выбирают нужное топливо и определяют объем топливной закладки.

Рассчитывают данную величину по формуле: М = количество тепла / (15,5*0,8*0,5) (учитывая, что полностью топливо сгорает только на 80%, а КПД самодельной печи равен примерно 50%). Далее рассчитывается необходимый объем сгорания твердого топлива.

Подготовительные действия на месте

Обычно сборка самой печи происходит уже на том месте, где в дальнейшем она будет стоять

Поэтому, важно хорошо подготовить место установки

Сама печка должна располагаться как минимум на 0,8 м от каждой ближайшей стены. На месте ее установки выкладывают основание из кирпичей или иного негорючего материала, такого как лист железа, толщиной около 0,15 см. К тому же, площадь этой основы стоит выбирать так, чтобы она была на порядок больше, чем сама печка.

Процесс изготовления

Для изготовления пиролизной печи, в первую очередь, надо сделать специальные металлические заготовки. Сваривая все детали, получают каркас печки.

После этого изготавливаются ее стенки, в которых проделываются специальные отверстия для топки и зольное отверстие.

Также, в одной из боковых стенок необходимо сделать просвет, который будет выступать поддувалом с заслонкой. Он изготавливается из трубы с круглым поперечным сечением и его диаметр составляет 5-6 см.

Для подключения печи к дымоходу в отверстие крышки необходимо приделать отвод диаметром около 11-12 см, к которому присоединяется боров – заслонка, которая задерживает выход газов из камеры дожигания, обеспечивая их сгорание в полном объеме.

Изготовление пиролизных печей

Решая, как смастерить пиролизную печь своими руками, необходимо учитывать площадь и тип обслуживаемого пространства. Работы выполняются на основе чертежей, для создания которых необходимо определить размеры и форму корпуса, уточнить тип расположения отсека для закладки твердого топлива и камеры дожигания газов.

Материалы и инструменты

Для изготовления металлической установки пиролизного горения следует собрать следующий набор подсобных материалов и инструментов:

• стальные листы толщиной в 3-4 мм марки Ст20,
• уголки стальные 50 мм – 4 шт,
• труба d50,
• арматурные элементы,
• трубы для дымохода d120,
• кирпичи – 15 шт,
• электросварочный аппарат плюс электроды,
• электродрель, болгарка,
• молоток, строительный уровень, рулетка, маркер.

Для изготовления металлической установки пиролизного горения следует не забыть про болгарку

При выборе материалов для самостоятельного изготовления газогенератора стоить отдать предпочтение качественным и надежным ресурсам, от этого зависит эффективность устройства и безопасность эксплуатации.

Чертежи и расчеты

Чертеж изделия можно сделать самостоятельно, взяв за основу изображение выбранного агрегата. Далее, учитывая особенности устройства, проводят расчет необходимой мощности. Для этого сначала определяют требуемую мощность установки в режиме пламенного горения, далее вычисляют параметры при режиме газогенерации.

Далее рассчитывают объем топливной закладки, который необходим для обеспечения необходимой мощности. Для этого вычисляют массу топлива, учитывая, что ресурс сгорает только на 80%. При этом стоит помнить, что КПД самодельного очага пиролизного действия в среднем равен 50%.

В конце рассчитывают объем топки с учетом того, что коэффициент загрузки не должен превышать стандартное для этой отрасли значение 0,63.

Выбор и подготовка места

Выбирая место установки печной конструкции, следует учитывать, что пространство вокруг любого очага должно соответствовать требованиям пожарной безопасности:

• оформляется площадка-основа в виде платформы с ровной поверхностью из негорючих материалов,
• габариты основания должны быть больше, чем параметры возводимой конструкции,
• между агрегатом и стенами помещения выдерживается расстояние не менее 80 см,
• поверхности стен покрывают жаропрочными облицовочными материалами.

Для обеспечения безопасной эксплуатации поверхность пола не менее 1,2 м перед отопительным агрегатом укрепляется негорючим покрытием.

Изготовление и установка

Работы выполняются в следующем порядке:

1. В начальном этапе делают необходимые заготовки в виде элементов для вертикальных стоек. Далее по ширине установки отмеряют горизонтальные компоненты, после чего детали каркаса сваривают. При изготовлении стенок в передней панели проделывают отверстия для топки и зольника, оснащают их крепежными элементами для установки навесных дверок. Для монтажа колосниковой решетки и поддона с перфорацией, разделяющей топочный отсек от камеры дожига, к внутренней поверхности крепят уголки.
2. В боковую стенку необходимо врезать поддувало с заслонкой. Для этого из короткого отрезка трубы заготавливают поддувало, просверлив отверстие для оси заслонки. Из арматуры делают ось заслонки, к которой приваривают стальной диск, параметры которого соответствуют внутреннему диаметру поддувала.
3. Начиная с днища, сваривают детали корпуса, далее укладывают колосниковую решетку с элементом перегородки. После чего приваривают крышку.
4. В отверстие крышки вваривают отвод с углом поворота 90° для подключения корпуса к дымоходу. К отводу присоединяют боров – горизонтальный участок длиной 1 м. Он нужен для того, чтобы задерживать выход газов из камеры дожигания.

Пример изготовления пиролизной печи своими руками

Шиберную заслонку, которая устанавливается в конце горизонтального участка, выполняют по тому же принципу, что и заслонку поддувала. Но в этом случае диаметр шибера должен быть меньше внутреннего диаметра трубы, также на диске вырезается сектор в ¼ основы.

Чем топить пиролизный котел?

Пиролизный котел

Виды топлива

Для топки пиролизного котла можно использовать:

• дрова;
• торф в брикетах;
• антрацит;
• древесные гранулы и брикеты;
• бурый уголь;
• кокс.

Перечисленные виды топлива различаются по калорийности. От этого показателя напрямую зависит эффективность работы агрегата. Применение менее калорийного топлива может уменьшить КПД котла на 30% и более.

Чем топить котелЧем топить котел

Чаще всего для топки пиролизных котлов используют брикеты и пеллеты. Брикеты могут изготавливаться из древесины, соломы и торфа. Идеальный вариант – брикеты, изготовленные по методу прессования. Те же брикеты, которые изготавливаются из опилок, рекомендуется использовать только в комплексе с бурым углем либо дровами.

Для изготовления пеллетов тоже может использоваться древесина или солома. Материал прессуется подобно брикетам.

Нередко для топки пиролизных котлов используются дрова

Важно! Для обеспечения максимальной эффективности работы оборудования и уменьшения расхода топлива нужно использовать древесину влажностью не более 20%

В целом же при выборе топлива следует учитывать особенности местности, в которой находится ваш дом. Если вы живете в окружении лесов, наиболее целесообразным вариантом будет использование дров. Жителям же степных полос, как правило, выгоднее топить углем.

Если в месте вашего проживания доступно любое топливо, выбирайте самое калорийное. Этим вы обеспечите наиболее высокий КПД оборудования при минимальном расходе.

Котел пиролизный

Разновидности

Булерьян

Это, вероятно, самая известная разновидность пиролизных печей. Булерьян предназначен для работы на дровах. Название изделия происходит от бренда, под которым производились первые печи этого образца.

Конвекционная печь-булерьян.

Ключевых особенности у булерьяна всего две:

1. Вторичная топка находится выше камеры газификации, ближе к дымоходу. Обычно делается наоборот: дожигание летучих продуктов неполного сгорания топлива под первичной топкой поддерживает процесс пиролиза в ней;
2. Топки окружены экраном из труб большого диаметра. После нагрева в трубах возникают конвекционные потоки, быстро и эффективно прогревающие воздух в помещении.

Разводка горячего воздуха от конвекционных труб пиролизной печи-булерьяна.

Кирпичная печь

Печь из кирпича может использовать пиролиз ничуть не хуже стальной. Высокая цена материалов и сложность строительства компенсируется высокой теплоемкостью: после прогорания топлива массивная кирпичная конструкция будет отдавать тепло еще несколько часов.

Пиролизная кирпичная печь.

В такой печи формируется два канала для печных газов:

• Канал прямой тяги с естественным движением продуктов сгорания используется при растопке и дозагрузке топлива;
• Пиролизная камера и протяженный основной канал с принудительной тягой задействуются после растопки; тяга в них может управляться автоматикой. Чем длиннее основной дымоход, тем большее количество тепла останется в доме.

Устройство и схема работы кирпичной пиролизной печи.

Котел

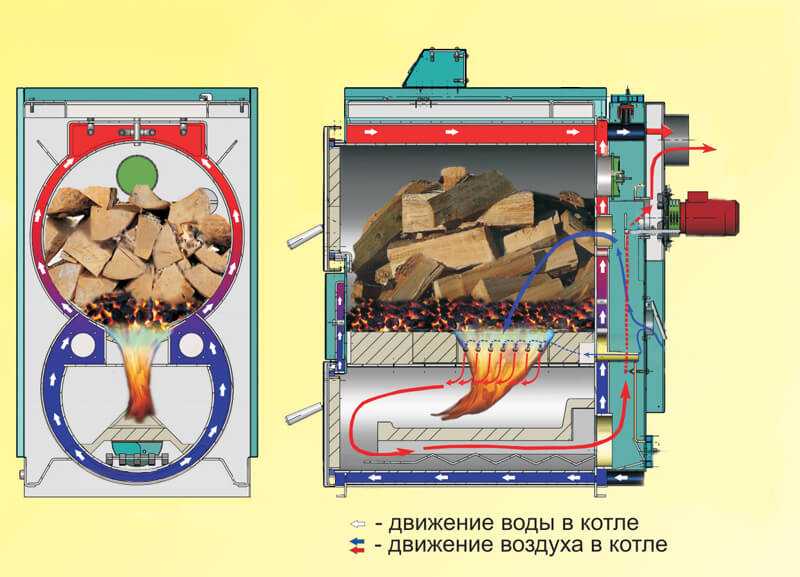

Пиролизный котел (его еще называют газогенераторным) принципиально отличается от печи только наличием водяной рубашки вокруг топки или помещенного в нее теплообменника. Автоматика, управляющая дымососным вентилятором, может контролировать как температуру воздуха, так и температуру теплоносителя в контуре.

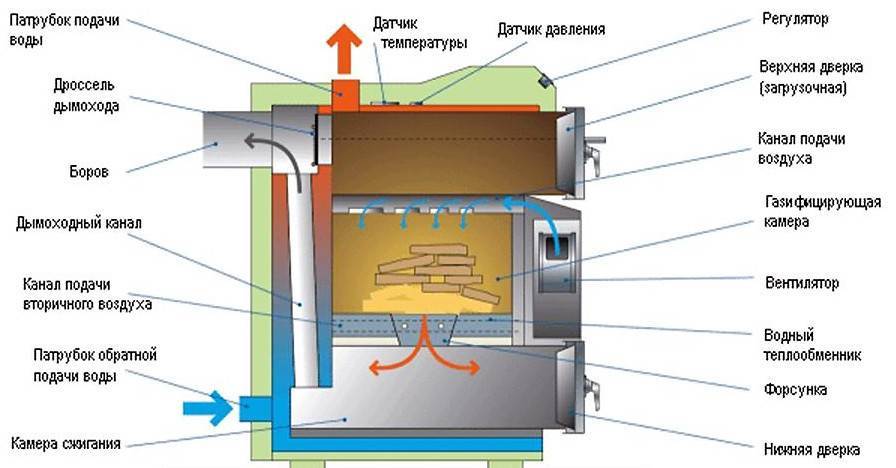

Устройство газогенераторного котла с принудительной тягой.

Как и любому твердотопливному котлу, газогенераторному требуется обвязка. Она включает:

В открытом контуре с естественной циркуляцией теплоносителя — открытый расширительный бачок, установленный в верхней точке розлива. Розлив прокладывается от бачка к теплообменнику котла с постоянным уклоном, обеспечивающим движение воды самотеком и вытеснение воздушных пробок. После теплообменника котла монтируется короткий вертикальный участок розлива — разгонный коллектор;

Устройство открытой гравитационной отопительной системы.

В закрытой системе с принудительной циркуляцией в состав обвязки входят мембранный расширительный бак, циркуляционный насос и группа безопасности — предохранительный клапан, автоматический воздушник и манометр.

Функция группы безопасности котла — исключить опасный рост давления в контуре при нагреве и сопутствующем ему расширении теплоносителя.

Подключение котла к розливу (первые 1-2 метра от входного и выходного патрубков) выполняется только металлической трубой — стальной, нержавеющей или медной. Пластик и металлопластик здесь не годятся. Дело в том, что при остановке циркуляции в контуре даже после срабатывания термостата теплоноситель будет какое-то время греться тлеющим топливом, что может привести к опасному перегреву труб.

Подключение пиролизного котла на твердом топливе выполнено стальными трубами на сварке.

Печь верхнего (длительного) горения

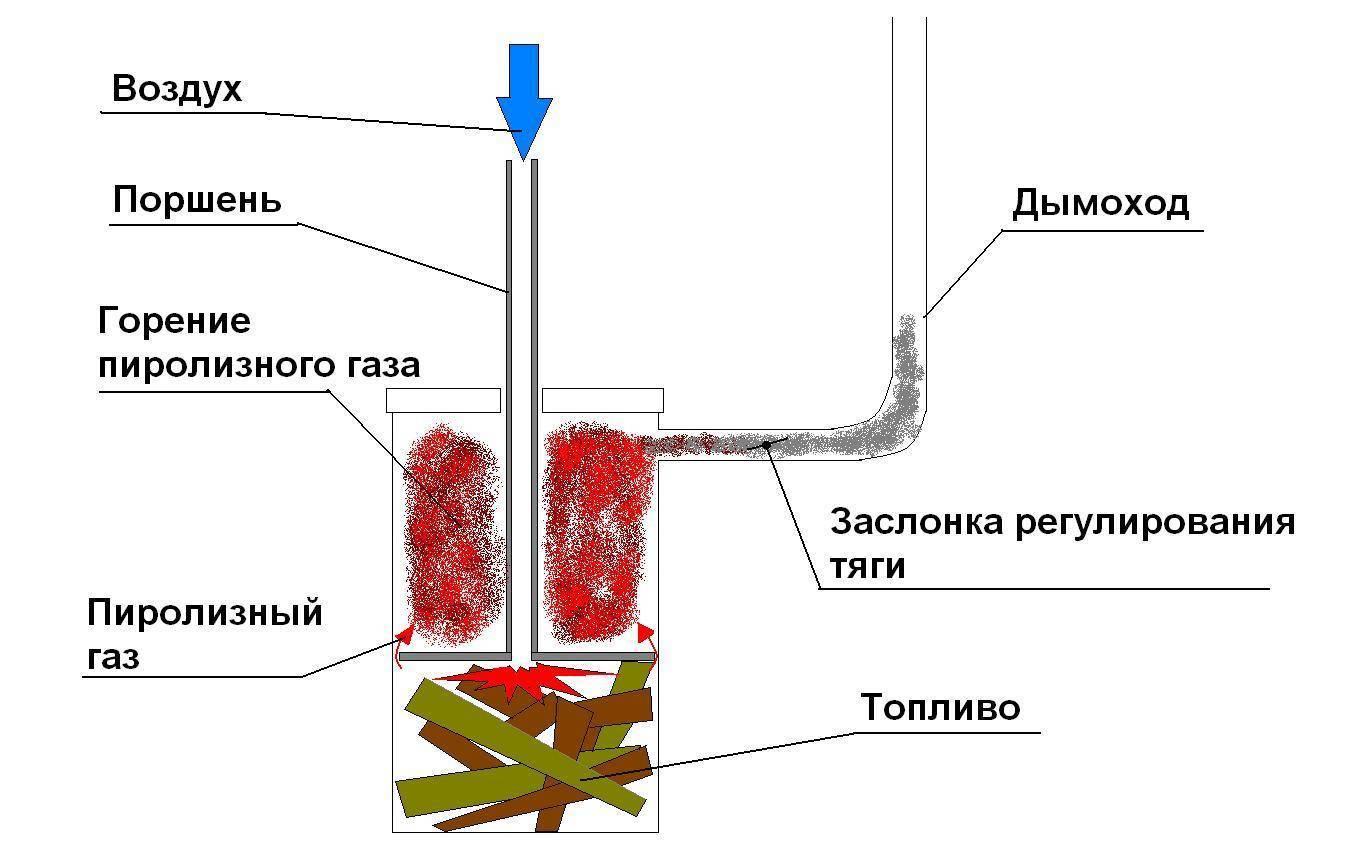

Устройство печей и котлов длительного горения.

Ее ключевые особенности:

• Большой размер топки (в одном объеме совмещены первичная и вторичная камеры сгорания);
• Подвижный воздуховод для приточного воздуха;
• Тление топлива на верхней поверхности закладки;
• Отсутствие зольника. Небольшое количество образующейся золы уносится через дымоход.

Тяга может быть как принудительной, так и естественной. Как работает такая конструкция?

Вот инструкция по ее растопке:

Изображение	Этап растопки

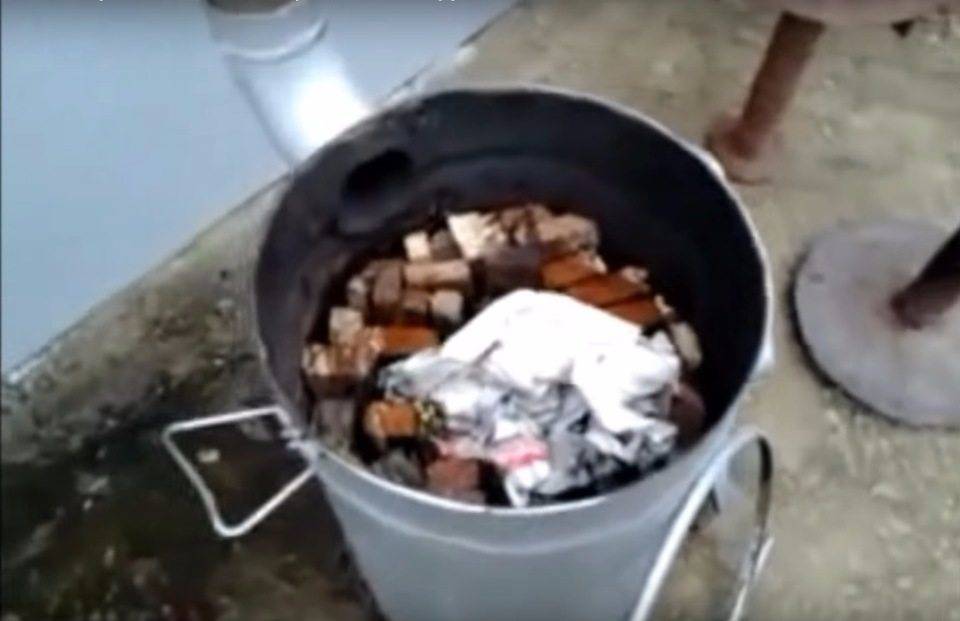

	Загрузка топлива. Это может быть уголь, дрова, ветошь, старый рубероид и любые другие горючие материалы.

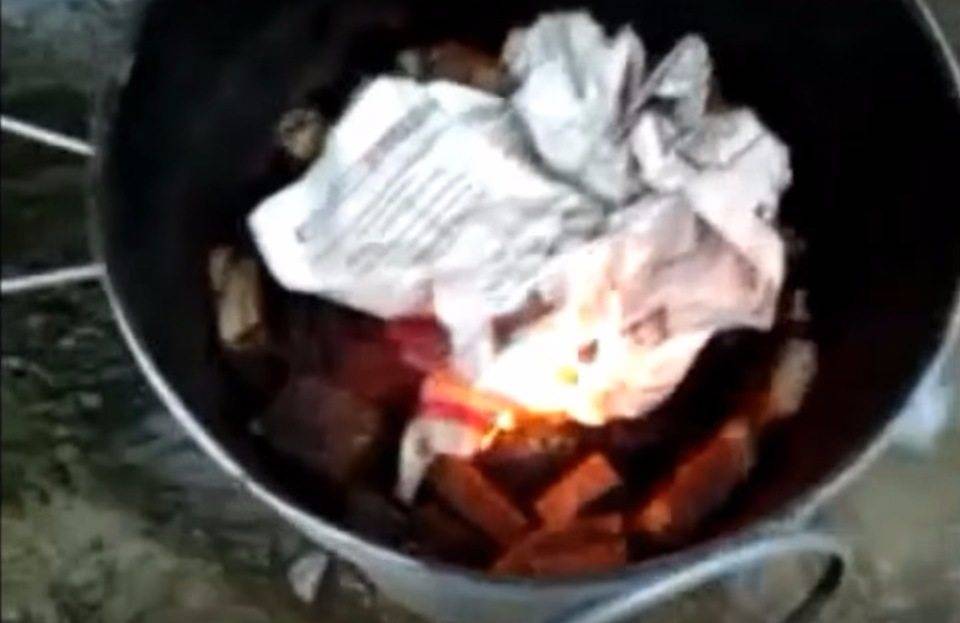

	Горючее поджигается сверху.

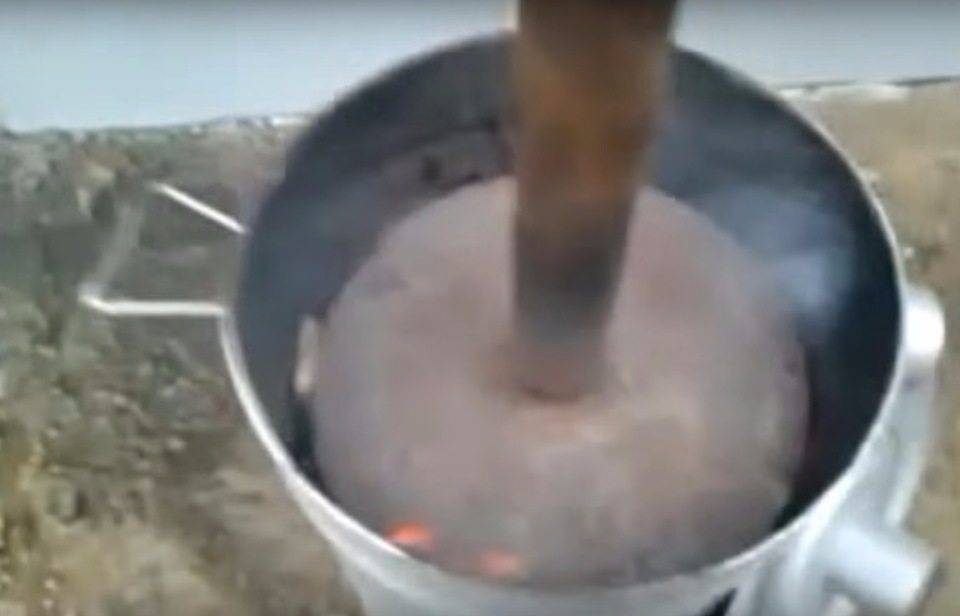

	В камеру сгорания опускается подвижный воздуховод, заканчивающийся массивным стальным диском (стаскоблином) с оребрением, которое обеспечивает подачу воздуха ко всей поверхности закладки топлива.

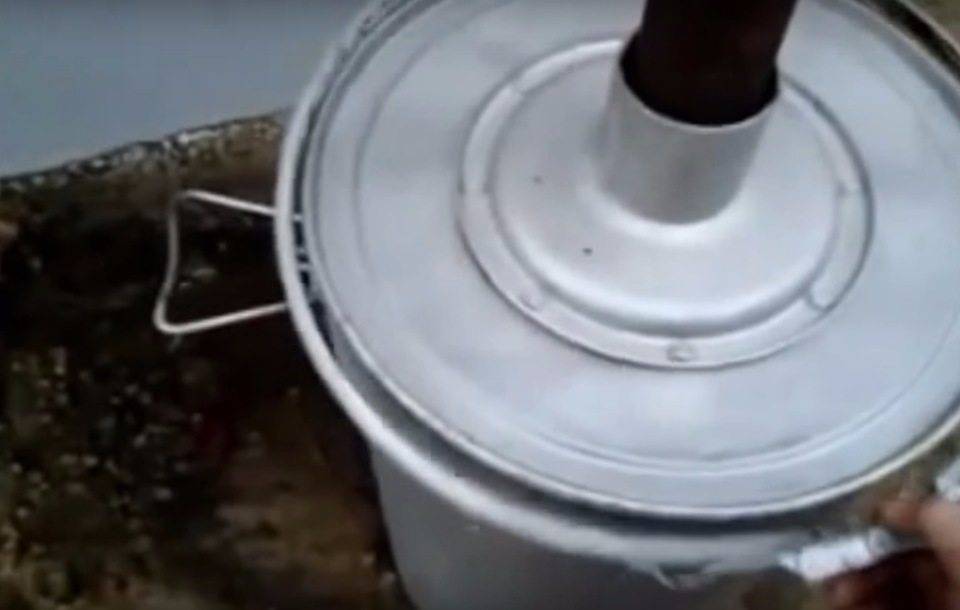

	Топка закрывается герметичной крышкой. Крышка обеспечит приток воздуха в отделение дожигания печных газов только через инжекторы и отвод продуктов сгорания в дымоход.

С этого момента ограниченный объем воздуха подается по воздуховоду и распространяется стаскоблином по области тления горючего. По мере прогорания топлива стаскоблин опускается под собственной тяжестью.

Он отделяет камеру тления от камеры дожигания: в верхней части топки к печным газам подмешивается поступающий через инжекторы вторичный воздух.

Что такое пиролиз

Твердотопливный котел, работающий на угле или на дровах по старой, традиционной схеме – это уже пережиток прошлого. Несмотря на то, что твердое топливо продолжает оставаться относительно доступным, многих смущает невысокая эффективность обогрева жилого помещения, отапливаемого традиционными твердотопливными котлами. Ситуация сегодня в корне изменилась. На рынок отопительной техники пришли пиролизные котлы, экономичные, высокоэффективные и мощные агрегаты. Огромные технологические оборудования этого вида обязаны пиролизу, инновационному процессу сжигания твердого топлива.

Пиролиз представляет собой процесс равномерного распада органических соединений под воздействием высокой температуры. Искусственно ограничив доступ воздуха, можно превратить обычное горение топлива в медленно текущий термический распад органических соединений. В процессе тления органического топлива помимо тепловой энергии выделяется большое количество газообразного горючего вещества. В результате процесса получается древесный газ и древесный уголь. Другое название конечного продукта — кокс, органическое вещество, на 90% состоящее из углерода.

Полученный в результате пиролиза древесный газ является отличным топливом. Попадая во вторичную камеру сгорания, насыщенную кислородом, в процессе горения газообразное вещество выделяет огромное количество тепловой энергии.

Количество золы, оставшейся после сгорания древесного газа незначительно, что существенно облегчает чистку отопительного котла.

Этапы пиролиза

Что бы понять принцип работы пиролизного котла нужно иметь представление, что и зачем происходит на каждом этапе. Твердотопливный котел этого типа имеет две камеры сгорания. В первой камере сгорания осуществляется досушивание древесины. Температура котла в этот момент составляет 450 0С. На этом этапе начинается генерация продуктов горения в газообразное вещество — древесный газ. Смешиваясь с подаваемым с помощью вентилятора разогретым, вторичным воздухом, газообразное вещество горит уже при температуре 560 0С.

На данном этапе экзотермическая реакция набирает силу, создавая в итоге высокую интенсивность горения. Газ поступает во вторую камеру, где уже с помощью подаваемого кислорода горит значительно интенсивнее. Температура во второй камере сгорания составляет 1100 0С.

На каждом этапе из получаемых в результате горения продуктов выжимается максимально возможное количество полезной работы, соответственно КПД котла значительно увеличивается. Для оптимизации работы отопительного котла в рабочем режиме, конструкция пиролизного котла имеет шиберы (задвижки). В чем суть этих приспособлений?

После включения пиролизный котел работает в обычном, печном режиме. При полной загрузке котла топливом с помощью шибера можно выставить наиболее эффективный пиролизный режим горения. В отличие от традиционного горения экзотермической реакцией можно управлять. Такая особенность дала возможность сделать пиролизные котлы автоматизированными нагревательными приборами. Благодаря пиролизу удалось полностью использовать топливные возможности древесины, доведя в результате горения КПД котла до высоких значений. Автоматизация всего процесса минимизирует человеческий фактор, снижает расход топлива.

В плане выбора топлива, пиролизные котлы всеядны. Для отопления жилого дома с помощью твердотопливного котла пиролизного типа подойдут дрова и опилки, брикеты из древесины и торфа, пеллеты.

Что подразумевается под названием пиролиз

Пиролиз – генерирование горючего газа и его последующее сжигание, — происходит во всех твердотопливных котлах, в большей или в меньшей степени. Такой же процесс идет и в обычной печи, — при горении дров или угля, в каком-то месте не хватает кислорода, появляется угарный газ CO, затем он находит недостающий кислород и сгорает, выделяя тепло, превращаясь из яда в обычный углекислый газ – CO2.

В качестве экспериментов еще 1950-х годах была разработана схема котельного оборудования, где сначала топливо тлело при недостатке кислорода, затем полученное СО дожигалось во вторичной камере. Но идеи не были воплощены, как не дающие ни каких преимуществ с весомыми недостатками и дорогостоящие.

Теперь же в рекламках ядовитый угарный газ СО называют – «древесный газ».

Это интересно: Как сделать освещение в ванной комнате своими руками — разбираемся в вопросе

Преимущества и недостатки пиролизных агрегатов длительного горения

Время работы газогенераторной печи на одной закладке топлива зависит от многих параметров – наружных климатических условий, требуемой температуры  в помещении, утепления строения, вида и влажности топлива, точности проекта отопительной системы. Но, согласно отзывам, пиролизные печи на одной закладке топлива в любом случае работают гораздо дольше, по сравнению с печами классической конструкции.

Можно отметить дополнительные достоинства таких печей:

• В отработанных газах после пиролизных агрегатов присутствует уменьшенное количество канцерогенных веществ. Это обеспечивается взаимодействием при горении пиролизного газа с активным углеродом. В итоге этого процесса отработанные выходящие газы представляют собой, по большей части, смесь углекислого газа и водяного пара. Поэтому в таких печах можно утилизировать без вреда для природы даже резину и полимеры.
• При обычном сжигании дров, особенно влажных, не удаётся достичь таких высоких температур, которые возможны при сгорании древесного газа, полученного в результате пиролиза.
• Данное оборудование – идеальный вариант для местностей, в которых трудно найти подходящее топливо для обогрева жилья.

К недостаткам пиролизных агрегатов можно отнести следующие факторы:

• Пиролизные печи на дровах требовательны к влажности топлива.
• Необходимо постоянное присутствие электропитания.

Топливо для печи

Поскольку эти печки универсальны по отношению к используемым продуктам горения, мастера применяют разнообразные варианты топлива для своих агрегатов. Однако, большинство современных котлов работают с использованием твердого топлива. Такие отопительные устройства работают на дровах и пеллетах.

Важно учитывать, что твердое топливо для пиролизного котла должно быть достаточно сухим, и его влажность в среднем достигает не более 12%. Выделяют следующие виды топлива:

Выделяют следующие виды топлива:

• Дрова. Дрова заготавливаются из различных пород и видов деревьев. Например, наибольшей теплоотдачей обладают березы и хвойные растения. Также, достаточно теплоемкими являются дрова дуба, однако древесина его достаточно дорогая, а большая часть этих деревьев занесена в Красную книгу из-за бесконтрольной вырубки. Помимо перечисленных выше деревьев, часто используются дрова из ольхи, ясеня и лещины.
• Пеллеты. Представляют собой спрессованное растительное сырье в виде отдельных небольших цилиндров. В качестве сырья для изготовления пеллетов используют солому, шелуху и ветки.
• Каменный уголь. Такое сырье применяется для поддержания тепла в производственных помещениях.
• Евродрова. Их более распространенное название «топливные брикеты». В отличие от пеллетов имеют большие размеры, однако, сырье для их изготовления остается тем же.

Требования к топливу

Пиролизные печи для дома, работающие на брикетах, могут быть полностью автоматизированы и комфорт их обслуживания в этом случае сравним с газовыми. Топливо для них представляет собой спрессованные под высоким давлением отходы без химических связующих. Подобная технология позволяет производить относительно сухие брикеты с высокой теплотворной способностью. Их свойства, однако, могут быть различным.

Пиролизные печи и котлы работают на самом разнообразном топливе

Большинство из них не разрушаются в процессе сгорания в топке, другие же можно использовать только в смеси с кусковой древесиной или бурым углём. Мелкие брикеты подаются с помощью шнековых конвейеров, и поэтому они используются в автоматизированных системах, более крупные пригодны только для пиролизных печей длительного горения с ручным управлением. Древесные гранулы, предназначенные для автоматических установок, получают таким же способом, как и обычные брикеты. Единственное их существенное различие — размеры. Самыми качественными считаются белые пиллеты из мягкой древесины без коры.

Для пиролизных печей на дровах размеры и тип сырья могут значительно влиять на производительность — большая площадь поверхности древесины обуславливает большее количество высвобождающего газа за единицу времени. Твёрдые породы газифицируются медленнее.
