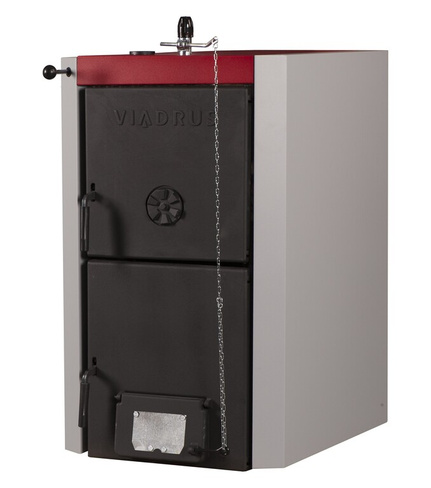

Котел на дровах и угле Viadrus Hercules U22 плюсы и минусы
Основных плюсов у котла Виадрус Геркулес три:
- Во-первых, это хороший теплообменник из качественного чугуна, что позволяет говорить об общей долговечности котла.
- Во-вторых, это весьма приемлемая цена на котлы от европейского производителя. Например, котел Viadrus Hercules U22 D-4 (четыре секции, мощность 23 квт, топливо дрова) стоит от 36000 до 42000 рублей у разных дилеров. Если угадать время и попасть под дилерские акции, то можно купить котел еще дешевле.
- В-третьих, у котла Viadrus Hercules U22 довольно точная регулировка процесса горения что на дровах, что на угле. То есть, можно быть уверенным, что ваша система не закипит, что автоматика котла сможет вовремя пригасить пламя в топке.
Минусов у котла Виадрус Геркулес Ю22 не много.
- Во-первых, довольно странные рекомендуемые диаметры дымоходов у моделей – 156, 175 мм. Нестандартные трубы или переходники удорожают монтаж котла и дымохода.
- Во-вторых, у моделей до 5 секций включительно очень маленькая глубина топки. То есть, только у D-6 (мощность 33/35 квт) длина полена может быть 45 см. Это стандартная длина, которую пилят в России и продают на любом углу с грузовиков.
А для моделей с 4 и 5 секциями длина полена составляет смешные 27 и 35 см. То есть, котел, который обогревает дом в 200-300 кв.м. нужно топить такими смешными чурбачками, подпиливая стандартные дрова.
Для тех хозяев, что решили отапливать свой дом твердым топливом, предназначен этот материал. Не сразу удается разобраться, каким топливом отапливать…
Котлы ZOTA производятся на Красноярском заводе отопительной техники и автоматики. Завод специализируется на производстве твердотопливных и электрических котлов отопления….
Котлы с автоматической загрузкой топлива
Для того чтобы реже досыпать топливо рядом с котлом устанавливается бункер, из которого топливо автоматически подается в топку при помощи шнека. Бункер может располагаться слева или справа, есть два размера. При покупке котла с автоматической подачей топлива стоит учесть, что к топливу предъявляются достаточно жесткие требования и относительно влажности, и относительно размеров, и зольности. Точно они указаны в паспорте, но точно должны иметь определенные размеры и влажность не более 15% для угля и 20% для дров.
Твердотопливный котел
Твердотопливный котел с автоматизированной подачей топлива Viadrus Hercules DUO
Котел с автоматизированной подачей топлива Hercules DUO работает с каменным или бурым углем и пеллетами. Сжигание происходит с помощью ретортной горелки, сзади установлен управляемый вентилятор, подающий воздух для горения.
Рекомендованное топливо:
- Размеры: уголь фракции «мелкий» — диаметр до 25мм, пеллеты диаметром 6-8мм. О размерах, фракциях и марках угля написано тут.
- Влажность: каменный уголь и пеллеты – 12%, бурый уголь – 20%.
- Содержание летучих веществ: 28-40%.
- Низкая спекаемость.
Пеллетный котел Viadru Woodpell
- Зольность пеллет – 1,5%.
Пеллетные котлы Hercules ECO и Woodpell
Для нормальной работы агрегата требуются пеллеты диаметром 6-10мм, влажностью до 12% и зольностью до 1,5%. Минимальная мощность ECO – 24кВт, Woodpell – 16кВт.
Чтобы прочитать о п еллетах, их видах и характеристиках перейдите по этой ссылке.
Наращивание производительности происходит путем увеличения секций (до 10шт). Бункер для топлива – любого типа и размера (не обязательно фабричный, прекрасно подойдет и самодельный). Управляет работой автоматика, но есть возможность перевода в ручной режим.
В котлах ECO теплообменник отделен о зольника керамическими плитами, которые регулируют горение, а также выполняют роль катализатора, увеличивая КПД котла (83-84%). В дымогарные трубы вставляются турбулизаторы, которые снижают температуру дыма на выходе котла, способствуют тем самым более полной передаче тепла в контур отопления. Шнековое устройство подачи топлива подсоединяется к лючкам, расположенным на задней панели. Теплообменник – чугунный. Срок его эксплуатации – 5 лет.
В котле Woodpell установлен теплообменник, разработанный на основе давно проверенной конструкции, используемой в Hercules U22. Управление работой – автоматическое, температура контролируется при помощи термостата, расположенного в помещении. В комплектацию входит защита от перегрева теплоносителя, которая при достижении теплоносителем 95оС отключает горелку. Есть возможность программирования работы котла по дням с установкой температуры в каждый промежуток времени (от 5оС до 30оС с шагом 0,5оС). Встроенная защита системы от замерзания (при снижении температуры в системе ниже 5оС автоматически включается ее подогрев).
Процесс сборки и монтажа котла Viadrus U22 одним из представителей сервисной службы кампании заснят на видео.
Отличие котлов Viadrus
Современные твердотопливные котлы Viadrus являются востребованными устройствами отопления. Для их монтажа не нужны согласия от определённых служб. Как и в случае других агрегатов на твёрдом топливе, для того, чтобы установить котёл этой марки, потребуется обустройство котельной и помещения для хранения топлива.
Главные преимущества чешских котлов следующие:
- Высокая эффективность.
- Очень простое обслуживание.
- Долгий срок эксплуатации.
Чтобы обеспечить стабильную работу устройства в течение многих лет, требуется два раза в неделю чистить топочную камеру от золы и сажи и осуществлять полное техобслуживание в начале и конце сезона отопления.
Котлы с автоматической загрузкой топлива
Для того чтобы реже досыпать топливо рядом с котлом устанавливается бункер, из которого топливо автоматически подается в топку при помощи шнека. Бункер может располагаться слева или справа, есть два размера. При покупке котла с автоматической подачей топлива стоит учесть, что к топливу предъявляются достаточно жесткие требования и относительно влажности, и относительно размеров, и зольности. Точно они указаны в паспорте, но точно должны иметь определенные размеры и влажность не более 15% для угля и 20% для дров.
Твердотопливный котел
Котел с автоматизированной подачей топлива Hercules DUO работает с каменным или бурым углем и пеллетами. Сжигание происходит с помощью ретортной горелки, сзади установлен управляемый вентилятор, подающий воздух для горения.
Пеллетные котлы Hercules ECO и Woodpell
Для нормальной работы агрегата требуются пеллеты диаметром 6-10мм, влажностью до 12% и зольностью до 1,5%. Минимальная мощность ECO – 24кВт, Woodpell – 16кВт.
Наращивание производительности происходит путем увеличения секций (до 10шт). Бункер для топлива – любого типа и размера (не обязательно фабричный, прекрасно подойдет и самодельный). Управляет работой автоматика, но есть возможность перевода в ручной режим.
В котлах ECO теплообменник отделен о зольника керамическими плитами, которые регулируют горение, а также выполняют роль катализатора, увеличивая КПД котла (83-84%). В дымогарные трубы вставляются турбулизаторы, которые снижают температуру дыма на выходе котла, способствуют тем самым более полной передаче тепла в контур отопления. Шнековое устройство подачи топлива подсоединяется к лючкам, расположенным на задней панели. Теплообменник – чугунный. Срок его эксплуатации – 5 лет.
В котле Woodpell установлен теплообменник, разработанный на основе давно проверенной конструкции, используемой в Hercules U22. Управление работой – автоматическое, температура контролируется при помощи термостата, расположенного в помещении. В комплектацию входит защита от перегрева теплоносителя, которая при достижении теплоносителем 95 о С отключает горелку. Есть возможность программирования работы котла по дням с установкой температуры в каждый промежуток времени (от 5 о С до 30 о С с шагом 0,5 о С). Встроенная защита системы от замерзания (при снижении температуры в системе ниже 5 о С автоматически включается ее подогрев).
Процесс сборки и монтажа котла Viadrus U22 одним из представителей сервисной службы кампании заснят на видео.
Твердотопливные котлы Viadrus (Виадрус) из Чехии: особенности, модели
Виадрус является чешской компанией, которая более 120 лет занимается производством и выпуском отопительного оборудования. Изначально фирма вышла на рынок с чугунными радиаторами, они же и до настоящего времени не теряют своей популярности. Сегодня главное направление производства Viadrus – различные чугунные котлы.
Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.
Ассортимент включает твердотопливные котлы из чугуна, и прямого горения, а также газовые модели, работающие на пеллетных
гранулах. Отличительная особенность всех отопительных котлов Виадрус – это секционное наращивание мощности. Конструкция оборудования любого типа состоит из нескольких секций из чугуна, что между собой соединяются особыми ниппелями с болтами. Как следствие, наращивается топочное пространство, размер зольной камеры, теплообменника, увеличивается общая мощность устройства.
Viadrus твердотопливные котлы
Последние материалы
Гостиная в квартире — дизайн, оформление, варианты расположения элементов мебели (105 фото)
Гостиная как сердце дома для гостей и домочадцев притягивает к себе внимание, поэтому современный подход дизайнеров к оформлению стен в гостиной очень важен не только с позиции функциональности, но и эстетики. Дизайн стен в интерьере гостиной должен соотв.. Минеральные удобрения их виды и характеристика
Минеральные удобрения их виды и характеристика
Минеральные удобрения характеризуются высокой концентрацией питательных веществ и в некоторых случаях бывают незаменимыми
Применять их важно в небольших количествах, одновременно наблюдая за уровнем содержания питательных веществ в почве. В этом случае м.
Устройство теплового узла отопления
Когда речь заходит о рациональном использовании тепловой энергии, все сразу же вспоминают о кризисе и неимоверных счетах по «жировкам», им спровоцированных. В новых домах, где предусмотрены инженерные решения, позволяющие регулировать потребление тепловой.
Самые красивые декоративные виды клена
Клен в ландшафтном дизайне используется очень давно. Это неприхотливое и не требующее сложного ухода растение. Огромное множество сортов позволяет выбрать подходящую форму для любого участка. Поговорим об этом растении более подробно.Кленовая семья
Клён.
Твердотопливный котёл Viadrus hercules u22d применяют в следующих системах отопления:
1. С принудительным нагнетанием воды по отопительному контуру. 2. С естественной циркуляцией воды закрытого типа. 3. С естественной циркуляцией воды открытого типа.
Защита от перегрева воды в системе
Защита от перегрева достигается с помощью установки узла REGULUS DBV 1-02 (дополнительный монтаж) или змеевика VCHE (дополнительный монтаж). В системах отопления с принудительной подачи воды по контуру установка защиты от перегрева обязательна. Для систем отопления с естественной подачей воды защита от перегрева не обязательна, она устанавливается в качестве дополнительной меры безопасности. Котел viadrus hercules может служить дополнительным источником отопления в уже эксплуатируемой отопительной системе.
Возможность перехода на другой вид топлива
Viadrus hercules u22 может быть переоборудован в котел, который функционирует на жидком топливе или газе, для чего монтируется дверь котла с фланцем для горелки. Необходимо приобрести специальный комплект перевода, бункер для топлива и горелка с системой подачи. Специальный комплект перевода имеет все необходимые дополнительные детали теплообменника и пульт управления горелкой.
Принцип работы котла viadrus hercules u22d
Топливо сжигается в камере сгорания. Высокая эффективность горения различного топлива достигается благодаря использованию в камере сгорания первичного воздуха и поступления дополнительной порции из системы охлаждения колосников. Объем первичного воздуха в viadrus hercules регулируется дросселем, установленным в дверце зольника. Поток дополнительного воздуха регулируется с помощью отверстия в двери загрузки топлива. Загрузка котла твердым топливом очень удобна, благодаря увеличенному окну камеры сгорания.
Преимущества модели u22d:
1. Возможность повышения мощности, путем установки дополнительных секций. 2. Надежность конструкции, проверенная временем. 3. КПД 75-80% (при использовании угля), 75%(при использовании дерева). 4. Долгий срок безаварийной работы котла благодаря применению высококачественных материалов. 5. Простота эксплуатации. 6. Подходит практически к любому дымоходу.
Принцип работы
Твердотопливный котёл Viadrus в качестве топлива берёт дрова, кокс либо уголь. В модельном ряду есть пеллетные котлы, отличающиеся автоматической топливной подачей. Данный вид отопительных агрегатов самый удобный, потому не требует много внимания владельца.
В топку загружается какой-либо вид топлива, затем крышка герметично закрывается. Это минимизирует тепловые потери и повышает эффективность работы оборудования.
Принцип работы котла Виадрус
Специалисты рекомендуют использовать в качестве горючего кокс с размером зерна 40-60 мм, в то время как производитель гарантирует эффективную работу и на следующих видах топлива:
- Орех 1. Горючее (кокс либо антрацит) с размером фракции до 40 мм.
- Орех 2. Размер фракций неспекающегося угля до 50 мм.
Подробная информация о видах угля и его характеристиках можно прочитать здесь.
Возьмите на заметку, что если показатели тяги в дымоходе хорошие (то есть минимум 20 Па), то можно применять кусковой уголь с размером зерна до 80 мм.
Почти все модели в качестве горючего берут и дрова
При этом важно применять только сухие поленья, у которых влажность равна максимум 20 %. Если этот показатель выше, то вполне возможно, что эффективность котла снизится
Возможно использовать дрова диаметром до 100 мм, длину выбирают исходя из размеров топочной камеры.
По инструкции не запрещается использование и следующего вида горючего:
- щепки;
- опилки;
- пеллетные гранулы.
Если вы решили насыпать щепок либо опилок, чтобы растопить устройство, то на дно камеры советуют положить дрова. Таким образом, вы исключите проваливание мелких частиц в зольную камеру.
При эксплуатации автоматических пеллетных котлов, топливо засыпается в особый бункер, откуда оно подаётся автономно в топочную камеру.
Отопительные котлы на твердом топливе
Производство Чехия
Ariston
BAXI
Vaillant
Viessmann
Electrolux
АОГВ и АКГВ
ИШМА
Протерм Гризли
Протерм Медведь
Buderus Logano
Ferroli Pegasus D
De Dietrich DTG
Ратон
Rinai DMF
Rinai EMF
Сиберия (Siberia)
Боринские котлы
NAVIEN
Elsotherm
Сигнал
Arderia
Лемакс
Electrolux
ДОН
Lamborghini Exa
Котлы СТС
De Dietrich GTU
Protherm Бизон NL
Kiturami
Buderus Logano SK
Атмос (Atmos)
Buderus Logano S825L
Братск
DAKON
VIADRUS
OPOP
Очаг
Дымок
КЧМ-5
КУПЕР
Мозырь
Stropuva (Стропува)
CANDLE (Кэндл)
Буржуй-К
Тепловъ
Zota Mix
Wirbel EKO
ULTRA DUO
РусНИТ
Эван Стандарт
Эван Стандарт-Эконом
Эван Комфорт
Эван Люкс
Vaillant eloBLOCK
ГАЛАН
Протерм Скат
KOSPEL (Коспел)
Электрокотлы для отопления
Терманик
Котлы ВИН
Классификация бытовых котлов
Рейтинг популярности бытовых котлов
Энергетика, энергетическое и электротехническое оборудование
НИИ энергетики
Энергетические компании
Энергосберегающие технологии
Энергосбытовые компании
Продажа котлов отопления
Ремонт котлов отопления
Чистка котлов и теплообменников
Проектирование и строительство котельных
Котельное оборудование – производство, продажа, ремонт
Котельное оборудование, предприятия в регионах РФ
Строительство объектов энергетики
Строительство, ремонт и техобслуживание энергетических объектов
Электростанции – оборудование
Дизельные электростанции, продажа
РусГидро
Трубы и трубопроводная арматура
Электромонтажные работы
Предприятия кабельной промышленности
Электротехническая продукция, продажа
Газовая промышленность, газовое оборудование
Нефтегазовая промышленность – предприятия в Москве
Продажа и транспортировка нефтепродуктов
Предприятия нефтехимии
Энергоаудит
Энергооборудование
Кондиционеры и вентиляторы, продажа
Магазины электротоваров
Леруа Мерлен электротовары
Электрические обогреватели
Электрозаправки Мосэнерго
Чугунные твердотопливные котлы VIADRUS (Виадрус) производства фирмы “Viadrus” (Чехия) предназначены для работы на каменном угле, коксе и дровах. В серию VIADRUS U 22 C входят девять модификаций, мощность которых зависит от количества секций и применяемого топлива. В качестве топлива могут быть использованы дерево, кокс, черный и каменный уголь.
Котлы VIADRUS могут переводится на другой тип топлива: газ или дизельное топливо, путем переоборудование передней дверки котла и установки наддувной горелки на разных видах топлива .
Котлы Viadrus u22 имеют возможность подключения наддувной горелки и высокоточного энергонезависимого тягорегулятора.
Традиционный для чешских твердотопливных котлов высококачественный чугун, обосновывает высокую долговечность, гарантия производителя на теплообменник этого котла – 5 лет.
Котлы VIADRUS могут работать в системах отопления с естественной или принудительной циркуляцией отопительной воды с рабочим давлением до 4 бар.
В состав оборудования котла входит термоманометр, расположенный на панели управления ипредназначенный для контроля температуры и давления в отопительной системе.
Технические характеристики котлов серии VIADRUS U 22 C
Марка котла | Мощность,кВт | Отапливаемая площадь, кв.м | Диаметр дымохода, мм | Габариты, ВхШхГ, мм | Вес, кг |
---|---|---|---|---|---|
U22C – 2 | 11,7 | 110 | 156 | 974х520х560 | 195 |
U22C – 3 | 17,5 | 170 | 156 | 974х520х655 | 232 |
U22C – 4 | 23,3 | 230 | 156 | 974х520х750 | 268 |
U22C – 5 | 29,1 | 290 | 156 | 974х520х845 | 304 |
U22C – 6 | 34,9 | 350 | 156 | 974х520х940 | 342 |
U22C – 7 | 40,7 | 400 | 156 | 974х520х1035 | 380 |
U22C – 8 | 46,5 | 460 | 156 | 974х520х1130 | 418 |
U22C – 9 | 52,3 | 520 | 176 | 974х520х1225 | 456 |
U22C – 10 | 58,1 | 580 | 176 | 974х520х1320 | 494 |
Примечание: для всех марок котлов, показатель – “Отапливаемая площадь” определен для высоты потолка не более 3м |
Главная
Оборудование
МосЭнергоСбыт
ЕИРЦ
МОЭК
МОЭСК
МТК
МОСГАЗ
ТЭЦ
РТС
КТС
Котлы промышленные
Котлы бытовые
Турбогенераторы
Горелки
Публикации
Эксплуатация котлов
Хозяева ценят топливное оборудование Viadrus за простоту эксплуатации. Однако прежде чем начинать работать с агрегатом, стоит внимательно изучить инструкцию.
Правила эксплуатации
Чтобы запустить котел, необходимо:
- снять показания с термоманометра чтобы убедиться, что теплоносителя в системе достаточно;
- открыть задвижки, установленные на трубах системы;
- убедиться, что дымовые каналы, а также решетка и зольник чистые. При обнаружении налета сажи, почистить их;
- разложить поленья на решетке;
- открыть заслонку, закрыть загрузочные дверцы;
- через дверцу топки поджечь топливо;
- закрыть дверцу топочной камеры и открыть глушитель для обеспечения поступления воздуха;
- на разогревшиеся поленья засыпать основное топливо, распределяя его равномерно;
- когда огонь станет темно-красным при помощи ключа открыть заслонки на загрузочных дверцах;
- после приобретения пламенем желтого цвета, заслонки на дверцах закрыть;
- после того как теплоноситель достигнет заданной температуры, следует сократить объем поступающего воздуха. Используя глушитель, следует отрегулировать поступление воздуха, чтобы котел работал в заданном режиме;
- закладка дополнительных порций топлива происходит по мере необходимости, интервал между закладками зависит от типа топлива и интенсивности горения.
Ночной и дневной режим работы
Чтобы перейти на ночной режим эксплуатации отопительного агрегата необходимо:
- очистить решетку;
- произвести закладку топлива и дождаться его разогрева;
- поворачивая дымовую заслонку, снизить мощность котла.
Утром необходимо открыть заслонку и отверстия на дверцах, после чего инструментом прошуровать решетку через открытые зольные дверцы. Закончив работу, зольные дверцы обязательно закрыть.
Два три раза в неделю нужно будет очищать зольник, для его извлечения необходимо использовать термозащитные рукавицы.
Твердотопливные котлы Виадрус с ручной загрузкой топлива
Все твердотопливные котлы Виадрус пиролизного действия. Топливо в них тлеет, при этом выделяется горючий газ. Данный процесс называется пиролизом, для него нужно создать специальные условия: температура 400-800 градусов и дефицит кислорода. Всю линейку можно условно поделить по видам используемого энергоносителя.
Дрова и кусковая древесина
Виадрус Hefaistos P1 – сделан из чугуна, резервуар для жидкости стальной. Мощность – от 30 до 100 кВт. Расход дров на каждые 10 киловатт составляет 2,66 кг/час. Максимальный КПД – 89%. Температура воды регулируется в пределах 60-85 градусов. Зависит от электросети.
Твердотопливный котел Виадрус Lignator, мощность – 13,5-34 кВт, количество секций в стандартных комплектациях составляет от 5 до 10 с шагом единица. Секции можно добавлять для увеличения мощности. Дрова в топке перегорают за 2 часа. КПД – до 89,6%. Рабочая температура – от 60 до 80 градусов. Энергозависимый, потребляет 180 Вт/час. Есть защита от скачков напряжения.
Виадрус P7-C – автоматический котел, управление осуществляется посредством электронного блока. В камерах сгорания (первичной и вторичной) установлены датчики кислорода. Теплообменник из чугуна, мощность – от 22 до 38 кВт, КПД 92%. Для получения 1 кВт тепловой энергии нужно сжечь 250 граммов дров.
Уголь и кокс
В линейке котлов Виадрус есть всего две модели, которые работают исключительно на угле и коксе – это U24 и V-SB IV. Мощность последнего может быть 386 кВт. Такие котлы используют для отопления больших производственных площадей. Для домов лучше подобрать что-нибудь универсальное.
Уголь и дрова
Модели U22-C (мощность – от 11, до 58,1 кВт) и U22-D (мощность – 20-49 кВт) можно переоборудовать для работы на жутком топливе и газу. Теплообменник сделан из чугуна. Установлен регулятор тяги. Нагревают воду от 60 до 90 градусов. КПД 75-80%.
Особенность котлов Виадрус U26 и U28 заключается в том, что у них есть водяное охлаждение колосников. Эти нагреватели выпускаются мощностью от 8 до 63 кВт. Для получения одного киловатта тепловой энергии нужно сжечь всего 160 граммов топлива. Можно использовать в качестве энергоносителя даже сырые дрова, так как теплообменник обладает высокой коррозийной стойкостью. КПД 80%. Греет воду в пределах 60-85 градусов.
Модели котлов Виадрус U26-Eco и U32 позиционируются как экологичные. Их характеристики:
- температура отходящих газов – 130-160 градусов;
- энергонезависимые;
- водяное охлаждение колосников (только U26-Eco);
- температура теплоносителя – 60-85 градусов;
- КПД 90%.
U22 Basic – последний котел, работающий на угле и дровах. Его особенность заключается в том, что он может работать с минимальной тягой. В качестве энергоносителя допускается использовать древесные стружки, опилки, брикеты и пеллеты. Мощность – от 11,7 до 51,8 кВт. КПД – до 80%. Максимальная температура теплоносителя – 90 градусов.
Особенности модели и ее основные характеристики
«Viadrus» U22 C/D это отопительный котел который способен работать на различных видах твердого топлива таких как: уголь, дрова, топливные брикеты, пеллеты. Различия между моделями с индексами C и D в том, что модель с индексом D имеет более широкий створ дверцы загрузочной камеры, что позволяет использовать более толстые поленья при топке дровами.

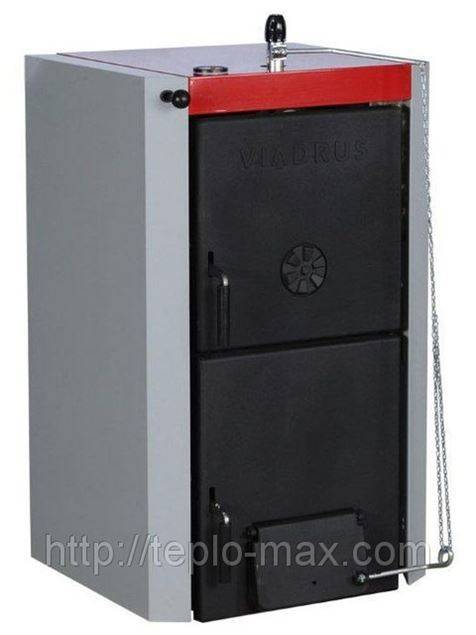

Фото 1: Устройство чешского твердотопливного котла «Viadrus» U22 C/D
Основу конструкции составляет чугунный секционный теплообменник. Помимо передней и задней секций, в твердотопливных котлах различных типоразмеров присутствует несколько внутренних секций. Чем их больше, тем больше мощность модели. Всего выпускается 9 типоразмеров серии C, и 7 типоразмеров серии D.
Соединенные между собой секции теплообменника представляют собой единый объем заполняемый теплоносителем. Внутреннее пространство выполняет функции топки и камеры зольника. Задняя секция оборудована выходом дымохода и имеет в верхней части патрубок подающей линии, а в нижней части патрубок обратной линии. На переднюю секцию монтируются дверцы камеры загрузки и зольника. В зависимости от типоразмера котла отопления «Виадрус», некоторые внутренние секции могут иметь отличную от других конструкцию, для повышения эффективности сжигания топлива.

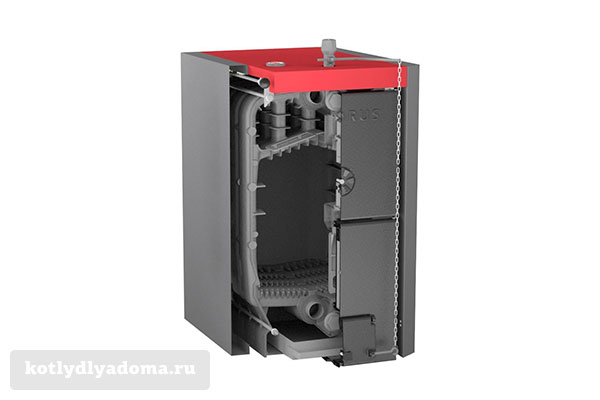

Фото 2: Внутреннее устройство чугунного котла «Виадрус» U22 C/D
Для удобства регулировки открытия заслонки дымовой трубы, ручка управления вынесена на переднюю панель. Там же расположены и два канала подачи воздуха в котел. Первая – это заслонка на дверце зольника. Величина ее открытия, а следовательно и объем воздуха подаваемого в камеру сгорания из под колосника, регулируется либо автоматическим регулятором тяги, либо вручную с помощью винта. На дверце камеры загрузки также расположено отверстие для подачи воздуха прямиком в топку котла. Величина его открытия регулируется вручную.
Для визуального контроля за температурой и давлением теплоносителя в отопительной системе, на верхней крышке водогрейного котла расположен термоманометр. Его датчик погружен в заднюю секцию, а сам прибор выведен в коробку управления.
Фото 3: Конструкция теплообменника водогрейного котла «Viadrus» U22 C/D
Корпус ТТ котла покрыт особым типом изоляции, позволяющим снизить теплопотери, тем самым повысив эффективность работы устройства отопления. Поверх изоляции на корпус нанесена износостойкая и жаропрочная краска.
Обратимся к основным техническим характеристиками модели «Viadrus» U22 C:
Количество секций | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
---|---|---|---|---|---|---|---|---|---|
Мощность (уголь), кВт | 11,7 | 17,7 | 23,3 | 29,1 | 34,9 | 40,7 | 46,5 | 52,3 | 58,1 |
Площадь отопления, м² | 120 | 180 | 230 | 290 | 350 | 410 | 460 | 520 | 580 |
Расход топлива, кг/ч | 1,9 | 2,9 | 3,8 | 4,7 | 5,7 | 6,6 | 7,5 | 8,5 | 9,4 |
КПД, % | 75-80 | ||||||||
Диаметр дымохода, мм | 156 | 176 | |||||||
Цена, руб | 49 200 | 52 000 | 55 900 | 60 150 | 64 550 | 71 800 | 76 250 | 81 200 | 89 850 |
Ниже в таблице основные параметры котла на дровах «Viadrus» U22 D:
Количество секций | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
---|---|---|---|---|---|---|---|
Мощность (дрова), кВт | 22,5 | 27,5 | 33 | 38,5 | 44 | 49,5 | 53,5 |
Площадь отопления, м² | 220 | 270 | 330 | 380 | 440 | 490 | 530 |
Расход топлива, кг/ч | 6,4 | 8,0 | 9,6 | 11,2 | 12,8 | 14,4 | 15,7 |
КПД, % | 75 | ||||||
Диаметр дымохода, мм | 156 | 176 | |||||
Цена, руб | 64 100 | 70 450 | 76 800 | 83 300 | 90 100 | 96 750 | 103 250 |
Использование секционных теплообменников – отличительная черта приборов отопления из бывшей Чехословакии. В нашем недавнем обзоре мы уже рассматривали чугунный твердотопливный котел «Бобер» от Protherm из Словакии, который имеет похожую конструкцию.
Итоги
Отзывы о работе котлов «Виадрус» практически всегда положительные. Никаких нареканий на работу нет, может встречаться недовольство по поводу слишком часто требуемой закладки дров или недостаточного количества тепла, но это, скорее, ошибки при определении требуемой мощности, чем недостатки котлов. Так что технику эту можно смело назвать надежной.
Котлы отопительные Viadrus hercules u22, в первую очередь, подходят для использования дерева, в качестве основного вида топлива, они оснащены чугунным теплообменником с увеличенным окном для закладки дров. Но также довольно эффективно применяется каменный уголь или кокс. Эти твердотопливные котлы в зависимости от числа секций отапливают помещения от 200 до 500 м2. Область применения котла очень широка, в зависимости от системы отопления.
