Расчет системы отопления частного дома
Расчет мощности котла отопления
Мощность котла зависит от площади дома или квартиры, которая
нуждается в обогреве. Чтобы обогреть 10 м.кв. жилой площади при высоте потолка
в 3 метра и в хорошо утепленном здании нужен котел мощностью 1 кВт.
Приблизительный расчет мощности котла в зависимости от
площади дома представлен в таблице
| Площадь дома, м.кв. | Мощность котла, кВт. |
| 50-200 | > 25 |
| 200-300 | 25-35 |
| 300-600 | 35-60 |
Важно! Расчеты котла для отопления дома нужно скорректировать с учетом таких параметров как:
особенности подачи энергоносителя
Для газа важно давление в
системе. Обычно производитель указывает мощность котла при номинальном давлении
газа
Реально оно ниже, поэтому нужно покупать котел с запасом мощности в
15-20%. Для электрического котла важно качество проложенных линий и мощность
трансформатора;
вид обогреваемого помещения. При обогреве нежилых помещений
расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада –
увеличивается на 10-50% в зависимости от вида растений;
количество окон (с учетом вида остекления) и дверей. Чем
больше площадь, через которую может уйти тепло, тем больший запас на мощность
котла нужно обеспечить;
минимальный уровень температуры воздуха в регионе;
дополнительные потребности. Дополнительный нагрев воды для
пользования также приведет к увеличению мощности котла на 30-40%.
Можно воспользоваться программами для расчета отопления:
- калькулятор расчета отопления дома
- калькулятор расчета стоимости отопления дома
Совет. Если горячая вода нужна не постоянно, то стоит отдать
предпочтение котлам с приоритетом горячего водоснабжения. Тогда вода быстро
нагревается за счет того, что вся мощность котла направлена на нагрев воды.
Отопление же отключается. Но, поскольку горячая вода нужна не постоянно, то
система не успевает существенно остыть.
Расчет труб отопления
Самым современным материалом для изготовления труб на
сегодня является ПВХ или пластик. Они пришли на смену металлическим или
оцинкованным. Преимущество ПВХ труб в том, что они легче, дешевле, отличаются
меньшим диаметром, более просты в установке, не подвластны коррозии и
практически не засоряются. Самым новым поколением труб можно назвать
металлополимерную трубу TECEflex. Она легко гнется руками, что позволяет
придать ей любую форму.
Количество труб зависит от вида используемой системы и
отапливаемой площади. Также рассчитывается диаметр (сечение) труб.
Несколько особняком стоит система отопления теплый пол. В
данном случае трубы прокладываются по площади пола. Их количество определяется отдельно
в зависимости от способа установки пола.
Расчет количества радиаторов отопления
Радиаторы отличаются материалом изготовления.
Чугунные хорошо отдают тепло, отличаются низкой ценой, но
очень трудоемки в монтаже.
Алюминиевые – эстетичны, выдерживают высокое давление, легки
в монтаже, но имеют высокую стоимость.
Биметаллические – новинка на рынке, состоят из алюминиевого
корпуса и стальной трубы – удачная комбинация первых двух типов.
Ввиду того, что радиаторы рекомендуется располагать под
окном (чтобы тепло радиатора блокировало поступающий от окна холодный воздух)
то их количество должно равняться количеству окон или превышать его.
Кроме того, количество секций определяется размером окна и
площадью комнаты. Так рекомендуется, чтобы секций радиатора, который установлен
в жилой комнате было не меньше 7.
Закрывать радиатор декоративной панелью не стоит, это
снижает количество поступающего тепла.
Совет. В двухэтажном доме располагайте радиаторы друг под
другом для использования общего стояка.
Расчет терморегуляторов
Максимальное количество терморегуляторов зависит от
количества радиаторов, а минимальное определяется предпочтениями пользователей.
Совет. Прежде чем делать расчет отопления позаботьтесь о
качественном утеплении дома.
Диаметр трубы для самотечного отопления
Первое и основное условие надежной работы гравитационного отопления – большой диаметр стояков (вертикальных магистральных труб) и лежаков (верхних и нижних горизонтальных подводящих труб). И по этому поводу часто можно услышать одно из главных заблуждений:
Это не совсем так. Циркуляции можно добиться и при тонких трубах. Однако для комфортного отопления такая система будет непригодна.
Дело в том, что в тонкой трубе окажется воды меньше, чем в толстой. И это понятно – площадь сечения увеличивается в зависимости от диаметра в квадратичной пропорции. В трубе диаметром, например, 20 мм при высоте стояка 6 метров будет всего два литра воды. При разнице температур между «подачей» с 60°С и «обраткой» с 40°С вес в них будет различаться на 11 грамм. Этого уже достаточно, чтобы привести в движение воду – тяжелая холодная начнет давить вниз. Но при большой длине труб трение воды об их стенки уравновесит силу тяжести и циркуляции не будет. Запустить ее можно двумя способами:
- увеличить разницу температур между «подачей» и «обраткой»;
- увеличить начальную температуру «подачи» – разница в весе при высоких температурах ощутимее (см. таблицу).
Первый способ обычно и применяют – включают в циркуляционную систему радиаторы отопления. Они быстрее остужают теплоноситель, забирая из него тепло и отдавая в помещение. Но это не может происходить бесконечно. Сравнявшись с комнатной температурой, вода перестанет остывать, а разница в весе еще не будет достаточной для естественной циркуляции. К тому же сами радиаторы тоже увеличивают сопротивление системы.
В результате приходится нагревать воду в котле до более высокой температуры. Циркуляция запустится, но тогда в доме станет жарко, ведь температура теплоносителя поднимется выше расчетной. Да и КПД такой системы резко упадет. Дело в том, что холодная вода «принимает» большее количество теплоты от сжигания топлива, нежели горячая. Поэтому при попытке нагреть горячий теплоноситель еще сильнее, большая часть тепла от сгорания топлива будет буквально вылетать в трубу котла, оставшись неиспользованной.
А теперь – расчет для трубы диаметром 50 мм. В шестиметровом стояке из такой трубы вместится почти 12 литров воды. А при разнице температур между «подачей» с 60°С и «обраткой» с 40°С вес будет различаться уже на 72 грамма. Такая система будет циркулировать и при более низкой температуре. Это позволит осуществлять топку котла равномернее и эффективнее, поднимая температуру, только если это необходимо для обогрева помещения.
Расчёт теплопотерь
В процессе планировки системы отопления необходимо рассчитать теплопотери каждого помещения и дома целиком. Чтобы правильно провести расчёты, нужно знать такие данные:
- конструкция и толщина стен;
- тепловое сопротивление материалов;
- средняя температура самого холодного месяца и средняя температура зимы.
Основной критерий, необходимый для расчёта теплопотерь – тепловое сопротивление материалов. Его можно получить из специальных сборников и таблиц. Этот параметр нужно умножить на толщину материала (в метрах), получим теплопроводность каждого из слоёв стены, которую умножаем на температурный градиент и на площадь комнаты.
Что такое теплопотеря дома? Формулы для вычисления мощности отопительной системы для частного дома. Какие критерии нужно учитывать при расчёте теплопотерь?
https://youtube.com/watch?v=xEsPtt2-YwE
Самостоятельно рассчитать теплопотери достаточно сложно, если не иметь всех необходимых данных. Лучше эту работу доверить профессионалам, которые всё высчитают до последнего Вата.
Водяное отопления
Достоинства и недостатки водяного отопления
У данного вида отопления есть несколько недостатков, но плюсов гораздо больше. Перечислим плюсы и минусы этого решения.
Принцип работы системы водяного отопления
Принцип работы системы достаточно простой: вода нагревается в котле и идет к радиаторам. Через них она отдает тепло и после этого идет назад в котел по другому контуру. Одна из основных задач системы отопления – запустить воду и заставить ее двигаться по трубам. Это реализуется одним из двух способов: естественным и принудительным. В первом случае вода движется по законам физики, когда холодная жидкость вытесняется горячей. Во втором случае движение воды запускается при помощи циркуляционного насоса.
Из каких основных узлов состоит система водяного отопления?
Вся система состоит из следующих элементов:
- Котел, в котором осуществляется подогрев воды и из которого подогретая вода направляется в контур отопления.
- Трубы.
- Радиаторы.
- Циркуляционный насос.
- Расширительный бак.
- Приборы автоматизации.

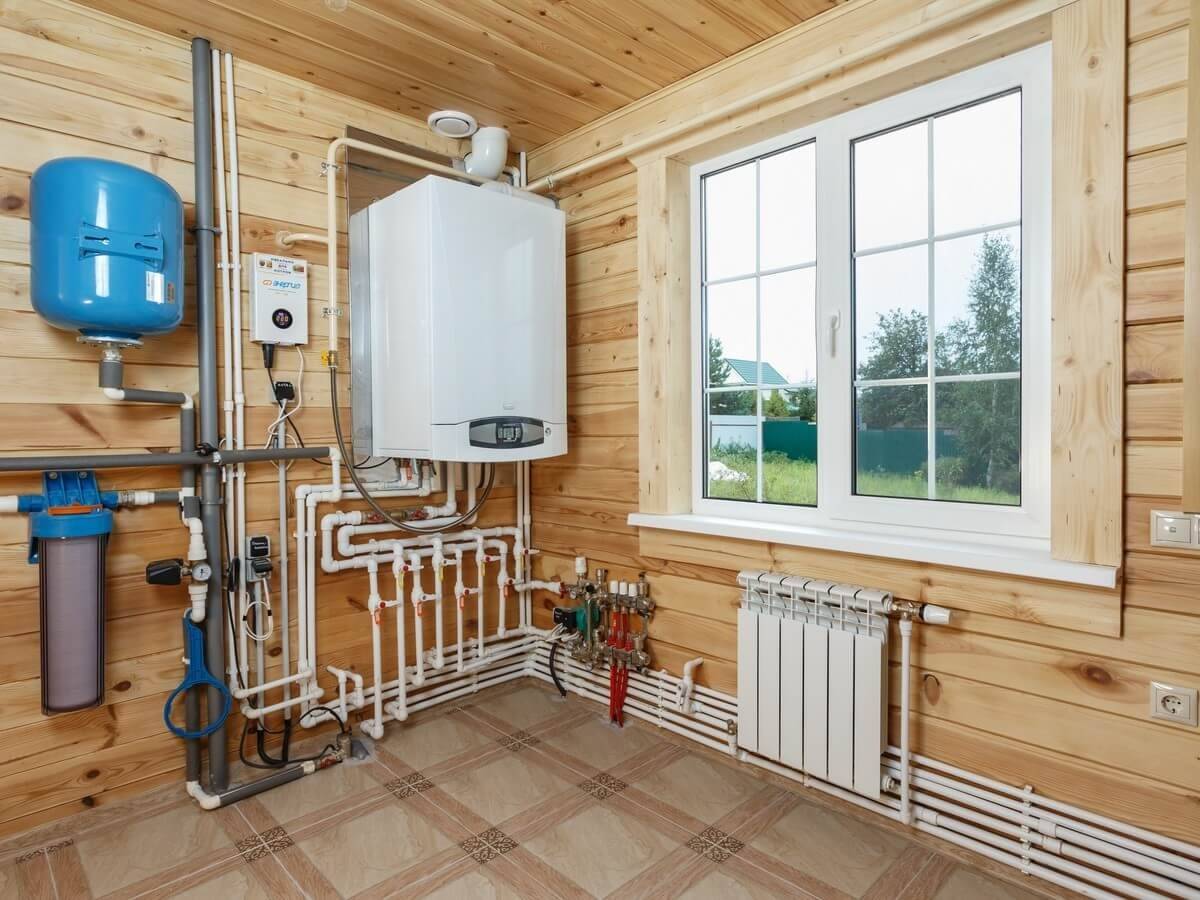

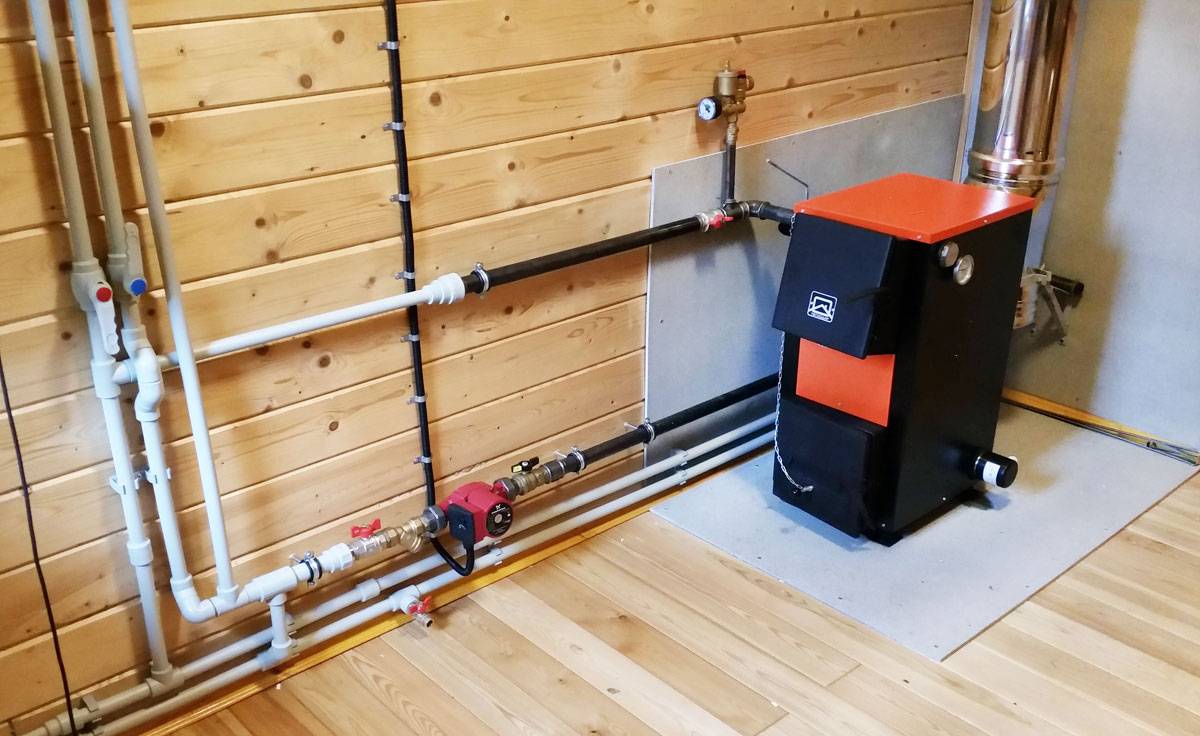

Рисунок 3 – Оборудование котельной
С чего начать проектирование отопления в своем частном доме?
На начальном этапе следует определиться с типом отопления и рассчитать все материалы и работы, которые необходимо закупить и выполнить. Все это нужно сделать и выбрать максимально экономно и эффективно. Чтобы отопление функционировало с максимальным КПД, дом должен быть хорошо утеплен и иметь способность долго удерживать высокую температуру. Отопление проектируется и монтируется при монтаже всех коммуникаций.
Какие существуют варианты реализации системы водяного отопления?
Наиболее легкой в реализации является однотрубная система. Тут, как понятно из названия, теплоноситель движется по одной единственной трубе. То есть радиаторы соединены между собой последовательно и вода из котла поступает в первый из них, затем в последующие. После прохождения последнего радиатора вода уходит обратно в котел по трубе, которая ведет из последнего радиатора в котел. Этот вариант является одним из самых простых в реализации и крайне экономичным, потому что потребуется минимум оборудования и материалов.
Расчет отопления дома
После обзора основных схем отопительной системы и ее составляющих можно смело выбирать, какие из них подходят именно Вам. Для того, чтобы определится с мощностью котла, количеством радиаторов и общей длиной труб, нужно предварительно провести небольшой и несложный расчет, пример которого приведен ниже.
Расчет начинается с определения необходимой мощности котла. Котел можно приобрести и «на глаз», но слишком велика вероятность не угадать и либо переплатить за слишком мощный котел, либо выжимать все силы из слишком слабого.
Для определения необходимой мощности используется формула:
W = k*S/10,
где W – искомая мощность, кВт;k – коэффициент поправки, зависящий от региона застройки;S – общая площадь дома, м2.
К полученному по формуле значению обычно прибавляется до 20% запаса мощности на случай, если температура зимой окажется ниже среднестатистической. В этом случае котел не будет перегружаться, работая на полную мощность. Полученная таким образом мощность округляется до ближайшей стандартной мощности и соответственно по ней и выбирается нужный котел. Такой расчет необходим при покупке автоматического обогревательного котла, за работой которого не будет вестись постоянное наблюдение. Это повысит уровень безопасности при его использовании.
Следующий шаг – определение необходимого количества радиаторов в каждом помещении дома. По нормативам для этого используется достаточно трудоемкий расчет с учетом типа, удельной теплоты, гидродинамики теплоносителя и т.д. Для обычных строителей-любителей такой расчет – дремучий лес, так что пойдем более легким путем.
Для начала нужно определиться с теплоносителем. Самым распространенным вариантом является вода. Для расчета количества радиаторов парового или водяного отопления есть упрощенный вариант, который обычно и применяют.
С целью упрощения мощность, необходимая для обогрева комнаты площадью 10 м2, одна из стен которой является наружной, принимается 1,2 кВт. При наличии в комнате двух и более окон, широкого дверного проема или других факторов, способных понизить температуру, значение мощности увеличивается до 1,3 кВт. Исходя из этого, можно подсчитать необходимую мощность для обогрева каждой комнаты в доме путем умножения их площадей на 1,2-1,3 и деления на 10.
Полученную мощность умножают на 5 и округляют до целого числа, получая таким образом необходимое число секций отопительного радиатора в каждой комнате. Для надежности можно добавить еще несколько секций, особенно, если в помещении есть входные двери или большие оконные проемы. Число дополнительных секций выбирается от 5 до 10. Также дополнительные секции могут понадобиться при использовании чугунных радиаторов, потому как чугун имеет более низкий показатель теплоотдачи, чем алюминий, и поэтому медленнее отдает тепло.
Далее выполняется схема дома с нанесением на нее котла, радиаторов и разводки труб, обеспечивающей подачу теплоносителя во все помещения. Сделав такую схему в масштабе, легко просчитать количество и длину труб и общее количество радиаторов. Приняв за основу однотрубную систему отопления, можно значительно сократить затраты на покупку труб.
Отопительные системы
Конструкции отопительных систем для частных домостроений подразделяются на два типа:
- Однотрубные. Тип системы отличается присоединением радиаторов к единственному коллектору. Коллектор сразу и обрабатывает, и подаёт тепло. Система образует одно замкнутое кольцо.
- Двухтрубные. Теплоноситель подаётся и возвращается по разным трубам. Эта сеть более эффективная и прогрессивная.
Если дом имеет малые габариты, а также для дачи, подойдёт первая, однотрубная схема отопления. Но, использовать её можно только в случае, если в помещении установлено до 4-5 радиаторов. Если их количество большее, система будет неэффективной, замыкающие батареи будут попросту холодными, как и комнаты, в которых они установлены.
Система эффективна в том случае, если стояк вертикальный и используется в доме со вторым этажом. Такая схема эффективно отапливает помещение.
Двухтрубная система распределяет тепло наиболее однородно. Для этого не нужно увеличивать количество секций. Оснащение термостатическими вентилями позволяет автоматизировать работу схемы отопления.
Двухтрубные схемы имеют несколько видов, различных по разводке.
- Самым дорогим вариантом является лучевая схема. По ней каждый радиатор подсоединяется к коллектору отдельно.
- Другая, тупиковая схема предполагает разделение трубопровода на ветви и циркуляцию тепла лоб в лоб.
- Ну и третья, попутная схема, отличается циркуляцией теплоносителя в одном направлении.
Система может работать инерционно, то есть самотеком. Для этого требуется прокладка диаметрально крупных горизонтальных магистралей. Уклон при этом должен составлять около 5 миллиметров. Такая схема не требует наличия циркуляционного насоса.
Достаточно распространённой является открытый тип схемы отопления. В этом случае в наивысшей доступной точке устанавливается расширительный бак. Он должен сообщаться с воздухом. Эта схема используется в самотечных сетях.
Для того чтобы система работала под давлением и перешла в класс закрытой, требуется установить в непосредственной близости к котлу мембранную расширительную ёмкость. Такой вариант применим в тех сетях, которые отличаются принудительным движением тепла в системе.
Особенно популярной сегодня является сеть обогрева при помощи тёплых полов. Главный её недостаток – дороговизна. Высокая стоимость обусловлена надобностью укладки труб под стяжкой в каждой комнате. Вследствие этого водяной контур обогревает каждую отдельную комнату дома. Все трубы сходятся в распределительном коллекторе, оснащённом насосом и смесительным узлом.
Плюс такой системы отопления – возможность применения в любых зданиях. Помимо этого, отопление при помощи тёплых полов, пожалуй, самое комфортное.
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления

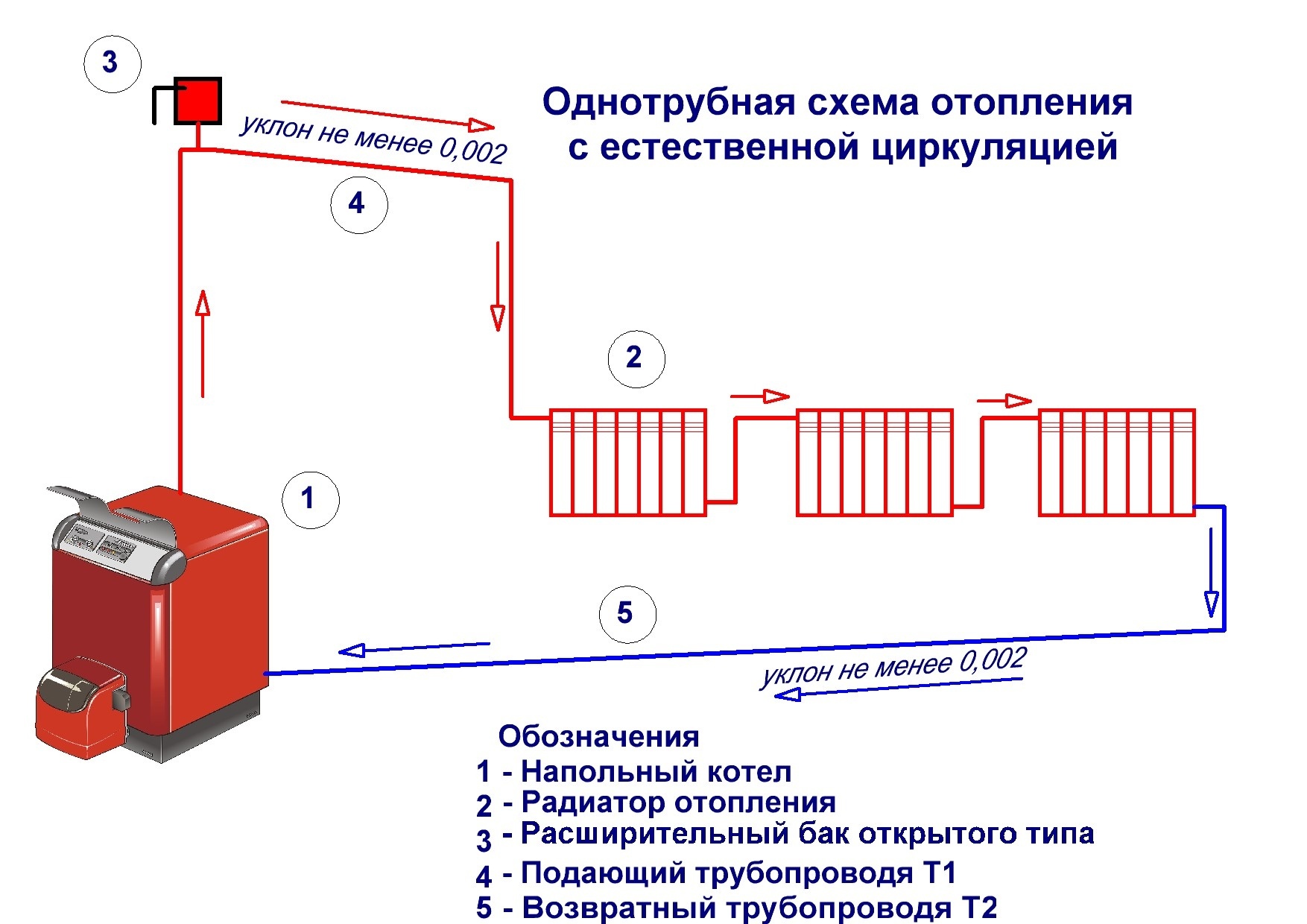

Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.
Двухтрубная система отопления дома

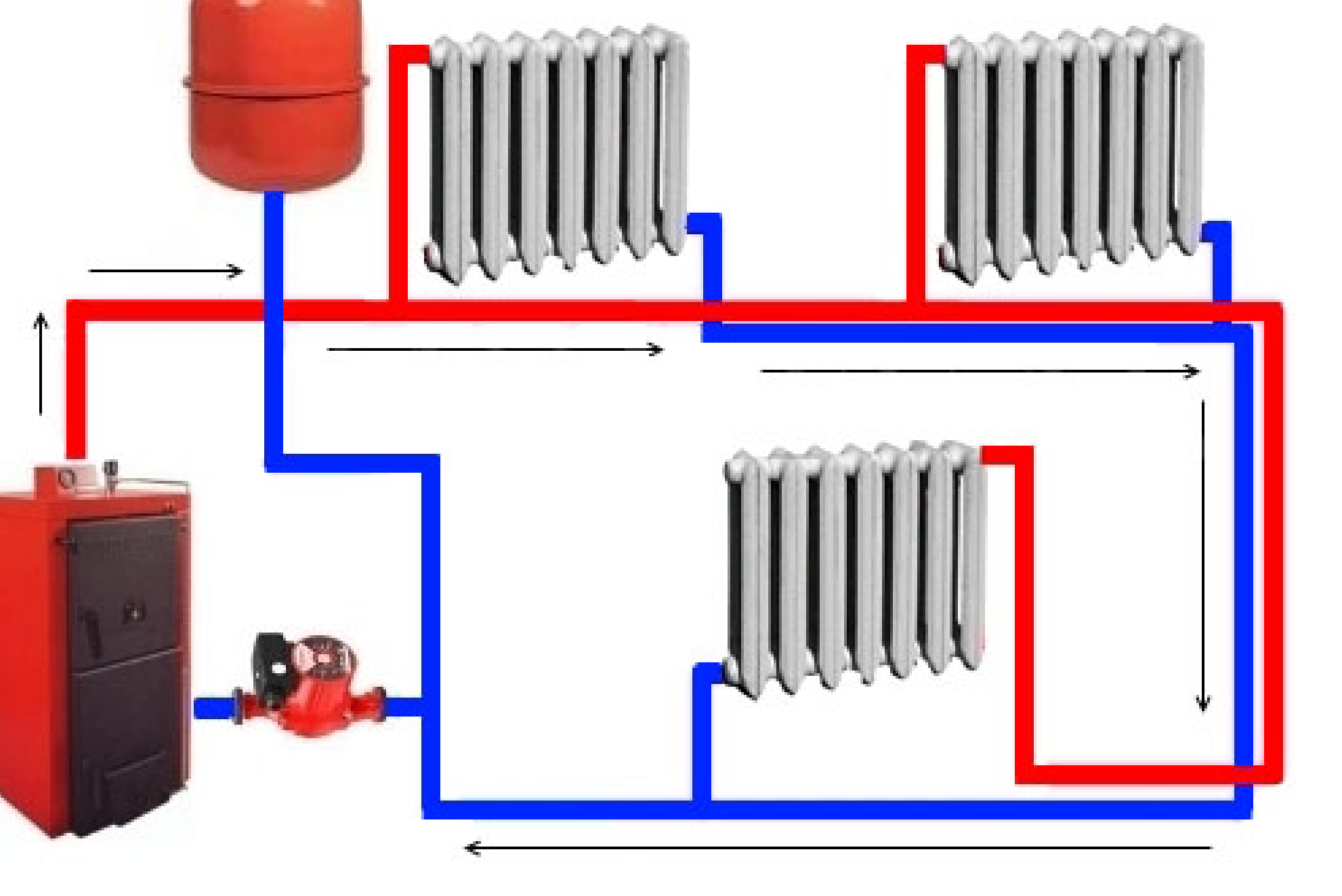

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

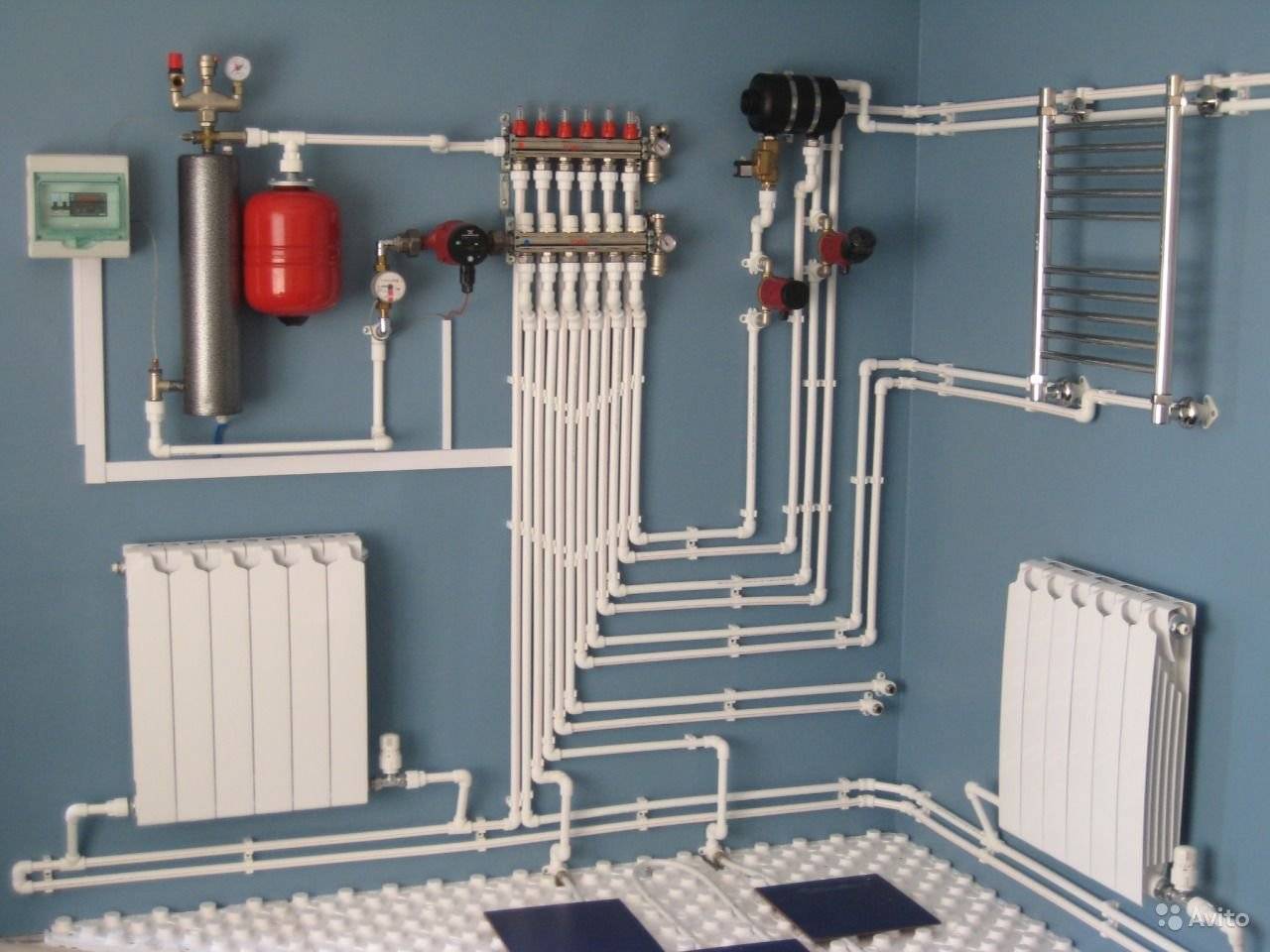

Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Котел для отопления дома
Главным элементом любой системы отопления считается котел. Именно он производит необходимое количество тепла и передает его теплоносителю, который разносит его по помещениям к радиаторам. Строение всех котлов практически не отличается – все они оборудованы двумя камерами, в одной из которых сгорает топливо, а через другую проходит теплоноситель. Первая камера называется камерой сгорания, вторая – теплообменником. Отопительные котлы могут быть одноконтурными или двухконтурными. Преимуществом двухконтурных котлов является то, что они помимо отопления являются еще и источником горячей воды. При покупке одноконтурного котла придется дополнительно закупать еще и бойлер.
Основным различием котлов помимо их мощности является топливо, которое используется для сгорания и выделения тепла. Среди основных видов котлов различают электрические, газовые, на жидком или твердом топливе.
Электрические котлы – удовольствие не из дешевых, поскольку такой котел потребляет немало электроэнергии, стоимость которой не такая уж и низкая. Зато перебои с электроэнергией случаются довольно редко, чего не скажешь о других видах топлива. Электрические котлы часто используются в местах, куда еще не провели газ.
Наиболее распространенный вид котла – газовый. Это можно объяснить целым рядом причин: экономия, удобство в эксплуатации, постоянная подача топлива. Конечно, этот вариант подходит для тех, кто строит дом в местности, подключенной к газоснабжению. В последнее время остается все меньше населенных пунктов, где газ отсутствует, поэтому такой вариант котла самый оптимальный.
Котлы на жидком топливе используются очень редко. Во-первых, для них нужно довольно дорогое топливо (солярка или бензин), а во-вторых, запах от его сгорания заполнит весь дом.

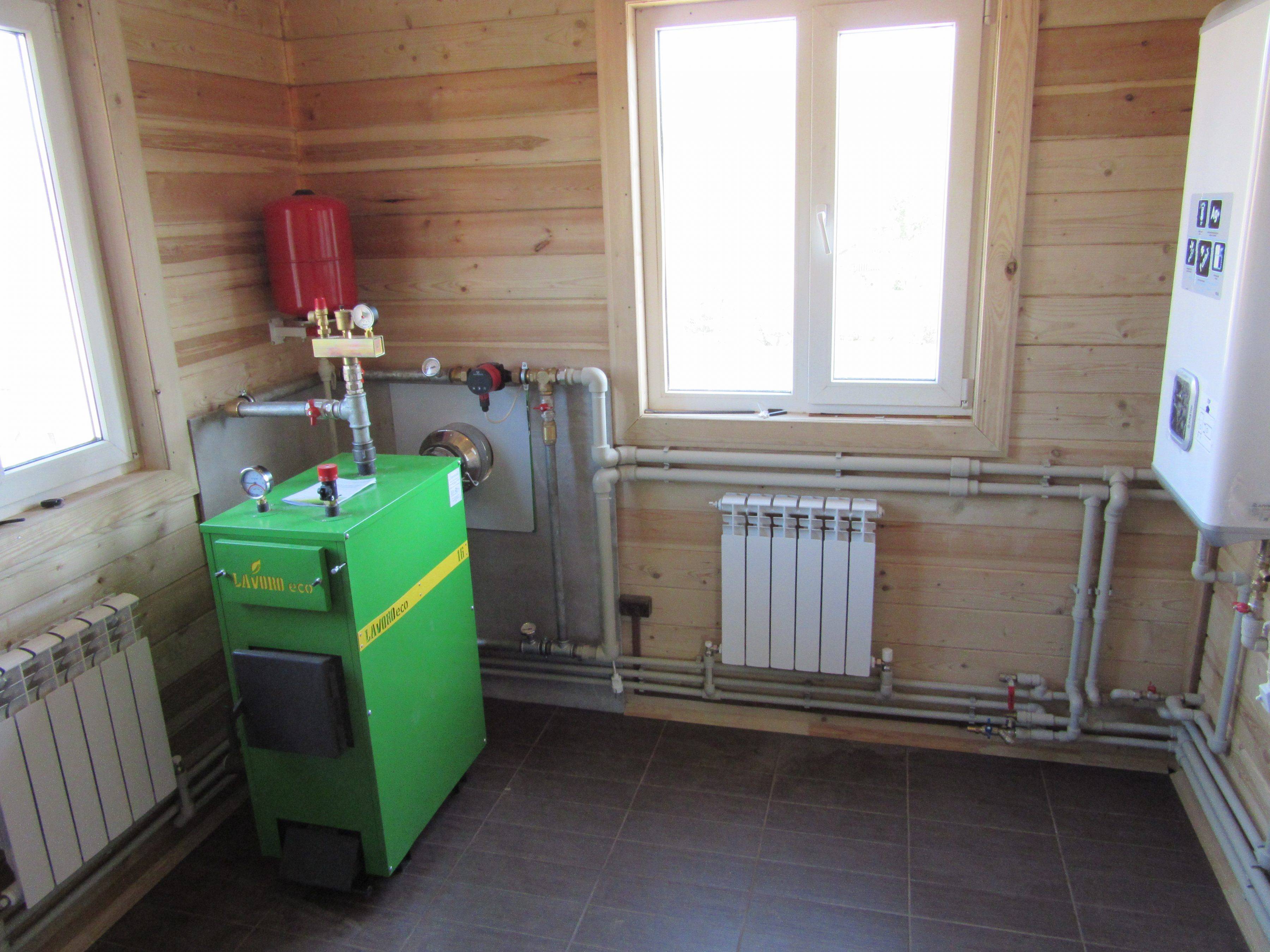

Твердое топливо – торф, дрова, брикеты – используется в местностях, куда еще не провели газ. Оно менее дорогое, чем электроэнергия, но вот мороки с ним значительно больше: это и заказ, и доставка, и постоянная периодическая загрузка в камеру сгорания. Часто такой котел используют как резервный на случай отключения электроэнергии или перепадов подачи газа. Для таких аварийных ситуаций он является оптимальным решением проблемы временного отопления.
Среди сравнительно новых способов отопления в последнее время набирает популярности использование тепловых насосов. Принцип работы такой системы заключается в том, что насосы устанавливаются в скважины на глубину порядка 30-60 м, где накапливают разобщенную энергию и передают ее в теплообменник котла. Недостатком такой системы является сложность монтажа насосов, требующая использования специальной техники и привлечения специалистов. Это же касается и планового обслуживания или ремонта. Но и плюсов у нее немало, ведь топливо в этом случае не просто дешевое – оно бесплатное, что позволяет отапливать дом и пользоваться горячей водой практически даром и не зависеть от подачи топлива.
Особенности монтажа водяного отопления
Использование воды в качестве теплоносителя обусловлено тем, что эта жидкость обладает очень хорошей теплоемкостью и способна эффективно принимать и отдавать тепло. Водяное отопление используют в домах уже давно. За прошедшее время принцип остался прежний, а вот схемы подключения нагревательных элементов претерпели серьезную модернизацию. Тем не менее, для сооружения водяного отопления применяются все те же материалы и приборы, что и сотню лет тому назад, только усовершенствованные:
- энергетические установки. Ими могут быть печи или котлы, работающие на электроэнергии или газе;
- трубы различного диаметра. Сегодня кроме металлических труб активно используются пластиковые и металлопластиковые;
- радиаторы отопления, которые делают из чугуна, стали или алюминия;
При покупке радиаторов выбирайте проверенных производителей
- различная запорная арматура, без которой невозможно соорудить водяное отопление частного дома своими руками. Схема ее подключения достаточно проста;
- расширительный бак для компенсации избыточного давления в системе;
- циркуляционный насос, который включается, например, в схему отопления одноэтажного дома с принудительной циркуляцией.
Это практически исчерпывающий список того оборудования, которое понадобится для того, чтобы сделать водяное отопление частного дома своими руками. Схем установки и подключения радиаторов существует три:
- С применением одной трубы.
- С применением двух труб.
- С использованием коллекторов.
Однотрубная система отопления с циркуляционным насосом
По типу подачи теплоносителя все схемы можно поделить на отопление с естественным током воды и принудительным. Естественная циркуляция осуществляется за счет перепадов температуры воды. Горячая жидкость поднимается, так как имеет меньшую плотность, а холодная течет вниз. Принудительный тип циркуляции происходит за счет насосов, которые вмонтированы в трубопровод или находятся непосредственно в котле.
Печь с водяным контуром для отопления дома: варианты реализации. Печное отопление, отопительно-варочные печи, печи-камины, преимущества, конструкция, варианты реализации. Расчет, материалы, монтаж.
Выбор составляющих элементов отопительной системы
Собрать отопительную систему без специальных знаний
достаточно сложно. Но реально. Для этого нужно приобрести:

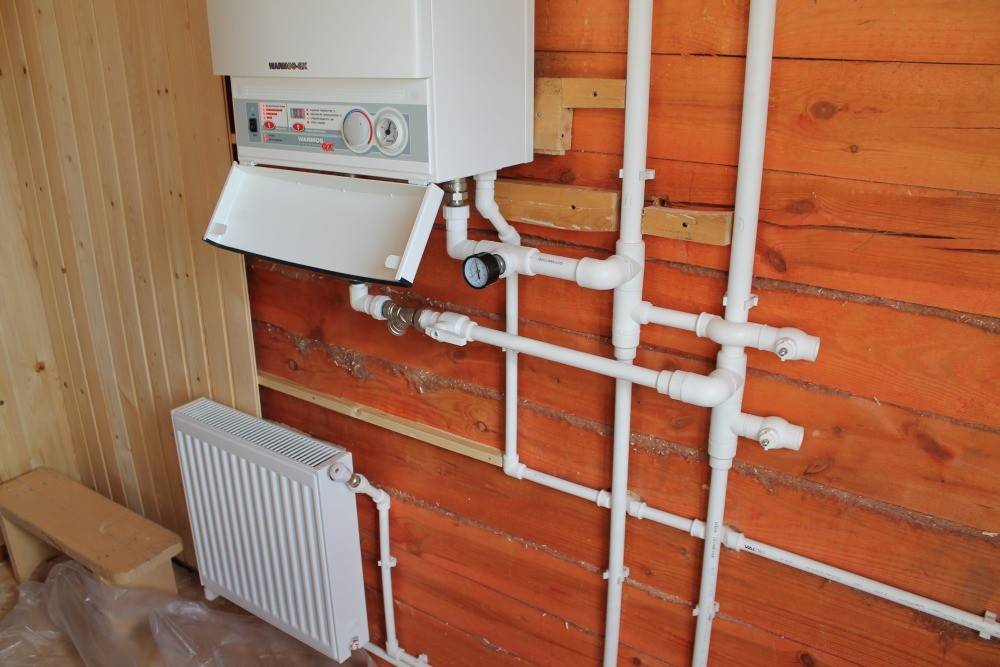

Котел отопления
Сердцевина всей системы, базис – это отопительный котел. Как
уже отмечалось, его тип зависит от типа топлива. Кроме того, нужно правильно
подобрать мощность котла. Эффективность – важный момент, т.к. нужно обогревать
дом без лишних затрат.
Конструкция котлов, работающих на разном топливе,
принципиально не отличается. Каждый из них состоит из двух камер – камеры
сгорания и теплообменника. Первая предназначена для сгорания энергоносителя
(газ, керосин, солярка, дрова, уголь, брикеты), вторая для нагрева
теплоносителя (воды, антифриза).
Совет. На этом этапе нужно решить будет ли котел работать
только на обогрев дома или же обеспечивать пользователей горячей водой. В этом
случае нужно будет установить двухконтурный котел. Или же подключить бойлер к
одноконтурному котлу.
Трубы для отопления частного дома
Назначение труб – перенос тепла от котла к радиаторам в
помещении. Исходя из разных подходов к разводке труб, выделяют три популярные
схемы отопления: однотрубная, двухтрубная и лучевая (коллекторная), принцип
устройства которых описан выше – «водяное отопление дома»
Для разводки используют трубы из разного материала
Металлические трубы (стальные, нержавеющие, оцинкованные, медные)
Стальные трубы почти вытеснили полимерные аналоги. Монтаж
железных труб связан со сваркой, плюс, они подвержены коррозии и менее
долговечны. Конечно, нержавеющие и трубы с оцинкованной поверхностью лишены
таких минусов при условии правильного монтажа (резьбовые соединения). Что
касается медных труб, то они имеют высокие показатели надежности, а также
хорошо переносят высокое давление и температуру. Но, стоимость делает их
малодоступными.
Пластиковые трубы (металлопластиковые, полипропиленовые, полиэтиленовые)
Оптимальный и распространенный вариант. Металлопластиковые трубы
доступны и не требуют особой квалификации для монтажных работ. Соединяются
методом горячего прессования. Главный минус – высокий показатель теплового
расширения.
Радиаторы отопления (батареи)
С учетом популярности и распространенности можно выделить три типа:
традиционные чугунные радиаторы. Отличаются сравнительной
дешевизной, большим внутренним объемом, соответственно, вмещают больше
теплоносителя и хорошо отдают тепло;
конвекторы. Нагревают помещение благодаря проходящему по ним
воздуху, который нагревает отдельные секции.
панельные радиаторы – комбинация двух предыдущих типов.
Расширительный бак
Устанавливается с целью компенсировать расширение теплоносителя.
Выделяют расширительный бак открытого и закрытого типа
(фото).
В первом случае расширительный бак устанавливается в верхней
точке системы. Во втором случае – место установки не имеет определяющего
значения.
