Что такое оголовок печной и вентиляционной трубы + особенности монтажа

Оголовок вентиляционной трубы на крыше

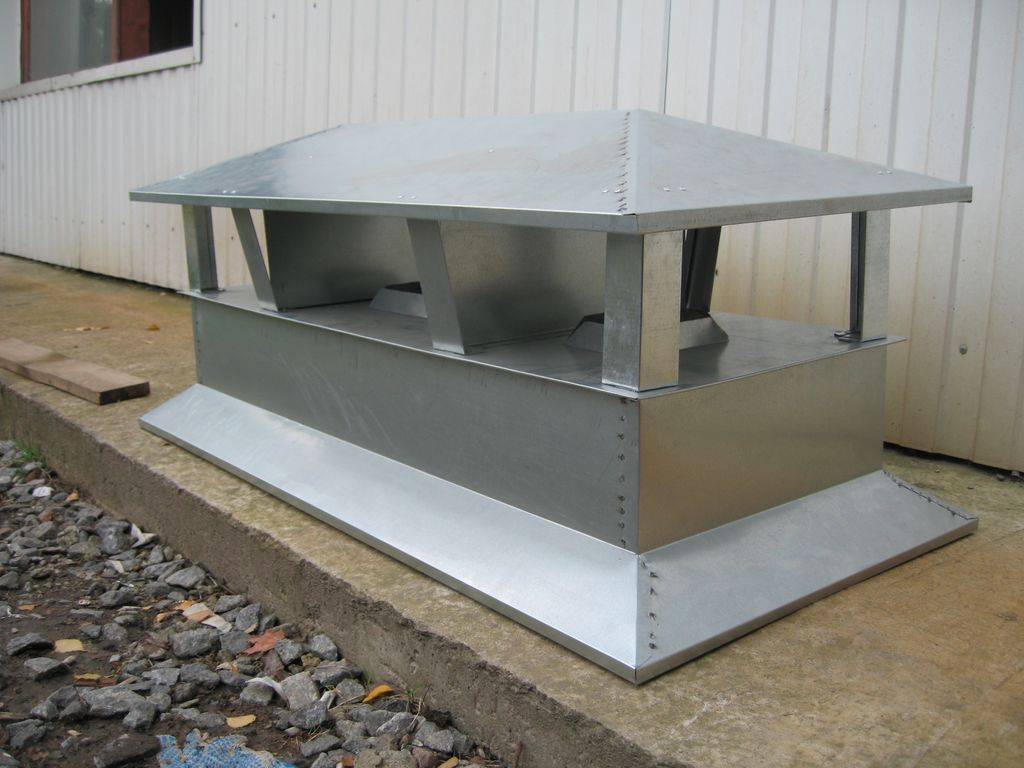

Оголовки на трубу — это специальные защитная конструкция, надеваемые на верхнюю часть печных или вентиляционных труб для защиты от атмосферных осадков, задуваемого ветра, для улучшения тяги, а также для украшения кровли.

Сегодня специализированные мастерские предлагаю т большой выбор вариантов оголовков для труб разной конфигурации и назначения. Качественные и эстетичные защитные конструкции, которые также часто называют колпаками, зонтами, или флюгарками, стали привычным явлением на частных домах и коттеджах.

Вариантов для изготовления оголовка вентиляционной трубы на крыше может быть несколько, и выбирается он с учётом материала трубы и её конфигурации, а также общего архитектурного решения кровли. Если колпак устанавливается на трубу с горячим воздухом, необходимо выбирать жаростойкий и максимально долговечный материал, например медь, кованое железо, нержавеющую сталь, или оцинкованную сталь с полимерным покрытием. В конструкцию таких защитных приспособлений для печных и каминных труб входят специальные искрогасители, предотвращающие попадание на кровлю искр и несгоревших частичек топлива.

Оголовок на вентиляционную трубу не подвергается таким высоким нагрузкам, однако и к его выбору и монтажу нужно подходить как можно более внимательно: изготовление защитной конструкции точно по диаметру трубы дополнительно укрепляет её верхнюю часть, а крышка оголовка имеет свесы, благодаря которым влага, стекая, по крышке, не попадает внутрь. В комплектацию колпаков на трубы входит защитная сетка, предохраняющая от попадания внутрь птиц или посторонних предметов.

Оголовок вентиляционной трубы на крыше — дизайнерское решение

Конструкции колпаков отличаются не только комплектацией, но и формой. Так типичный стандартный оголовок своим видом напоминает домик с крышей на четыре ската. Но это не единственное решение, так как дизайнеры постоянно предлагают новые варианты. Получает всю большую популярность с плоской крышкой серебристого или бронзового цвета. Он очень интересно и элегантно смотрится на крыше домов, оформленных в стиле модерн.

На дома с европейским экстерьером всё чаще устанавливают оголовки с полукруглой верхней частью. Популярна и более сложная конструкция со щипцовой крышкой. Такой вариант удобен в том случае, если требуется избежать накопления снега на оголовке или трубе. Такой вариант зонта способствует эффективному проветриванию.

Иногда оголовки на трубу комплектуются флюгерами. Это не только практичное устройство, показывающее направление, а иногда и силу ветра, но и оригинальное украшение кровли, изображающее геральдический символ, или домашний оберег, чаще всего в виде животного, например, петушка, или кошки.

с обилием декоративных кованых или просечных элементов наиболее уместен на крыше дома, оформленного в стиле арт, и гармонично сочетается с ажурными коваными въездными воротами и ландшафтными светильниками.

Технология монтажа

Основное требование строительных норм заключается в том, что оголовок не должен затруднять выхода дымовых газов из трубы.

Чтобы ему соответствовать, нужно соблюдать ряд принципов:

  • При удалении трубы от конька крыши на 1,5 метра и менее вершина колпака должна возвышаться над коньком как минимум на 50 сантиметров.
  • При удалении трубы от конька на 1,5-3 метра оголовок должен находиться с ним на одной горизонтальной линии.
  • При удалении трубы от конька на 3 метра и более оголовок не должен находиться ниже прямой линии, проведенной от вершины крыши под углом 10 градусов.
  • Если высота внешней дымоходной кладки составляет 1,2 метра и более, то перед установкой колпака нужно закрепить трубу крышевыми растяжками.

Большинство моделей оголовков являются сборными, что упрощает их монтаж. Общий алгоритм установки стандартен для всех доборных элементов: сначала производится крепеж основного изделия и его дополнительных деталей, затем все стыки герметизируются.

Оголовок не должен затруднять выхода дымовых газов из трубы

Первой устанавливается нижняя часть колпака, прикреплять ее надо к верхушке дымовой трубы. В качестве крепежных элементов используются шурупы или заклепки.

Далее устанавливаются промежуточные элементы и верхушка конструкции, которые соединяются между собой с помощью кронштейнов. Для герметизации стыков используются составы на основе каучука или силикона

Особое внимание стоит уделить изоляции стыков оголовка и дымохода

Ход работ

Для изготовления козырька на трубу дымохода своими руками и его последующей установки, проводим измерение параметров, которые имеет оголовок трубы дымохода, чтобы создать основание. Перед тем как сделать козырек на дымоход, необходимо выполнить чертежи флюгера на дымоход своими руками. В отсутствии схемы изготовить флюгер для дымохода будет невозможно.

Выполнив эти работы, изготавливаем декоративную часть дымника. Сначала производим изготовление деталей из картона. Первой создаем шапку. Вырезаем ее соответственно размеров на чертеже. Если она имеет форму конуса, то ее картонный аналог должен выглядеть кругом без 1-го сектора, параметры которого должны совпадать с размерами на схеме.

На следующем этапе загибаем в разные стороны кромки сектора. Из картонки производим конусообразную заготовку. Гнутые кромки накладываем друг на друга. Если картонная шапка получилась – переносим ее на металл.

Для загиба кромок металлической детали предусмотрено использование деревянного молотка, называемого киянкой. В качестве подставки возьмем брус из дерева или металла. Итак, деталь стала конусообразной, кромки положены друг на друга, бьем киянкой по стыкам, пока они не закрепятся.

Теперь готовим основу. Процесс является достаточно простым. Длина вырезаемого металлического листа должна быть больше размеров, которые имеет оголовок, для того чтобы кромку можно было загнуть. Процесс загиба аналогичен предыдущему.

Дальше идет изготовление опор, на которые будет устанавливаться шапка. Они производятся из металлического листа. Опорная высота должна совпасть с шириной листа. По черте в двух сантиметрах от кромки сгибаем лист. Процесс повторяется. В итоге получится плоская металлическая полоса. Вырезаем ее и опора готова! Производим еще 3 такие заготовки.

Отступаем на 1 см от края опоры, просверливаем отверстия. Такие же отверстия проделываем и в шапке. Крепим эти две детали между собой методом клепки. Для нее существуют специальные приспособления и инструменты. То, что у нас получилось, крепим с основанием. Теперь дымник готов. Ставим его на оголовок дымовой трубы и продолжаем дальнейшую установку.

Теперь вы знаете, как сделать зонт или флюгарку своими руками в домашних условиях. Узнали вы и то, что нужно устанавливать на каналы, осуществляющие вентиляцию. Конечно, потребителям приобрести зонт на дымоход в магазине проще. Можно также заказать зонт на трубу или козырек для дымохода у специалистов, потому что ассортиментом подобной продукции рынок заполнен. Да и произвести зонт дымовой сложной конструкции самому дома не удастся. Но зная, как сделать козырек на трубу и как наладить производство флюгера дефлектора своими руками, соорудить простую конструкцию из оцинкованного металла для трубы вам будет под силу.

На прощание хочется пожелать счастья, мира и тепла вашему дому!

Разновидности

Оголовки классифицируются по трем признакам: по материалу изготовления, по форме изделия и по наличию дополнительных функциональных элементов.

Основные материалы производства оголовков представлены медью, сталью и цинк-титановым сплавом.

Самый простой и дешевый вариант – это стальной колпак. Недостатком материала является небольшой срок эксплуатации, составляющий 8-10 лет. Изделия из нержавеющей стали могут прослужить 20-30 лет.

Медные оголовки более долговечные (срок службы – до 50 лет), но при их монтаже могут возникнуть затруднения, так как все крепежные элементы тоже должны быть медными во избежание окисления металла.

Цинк-титановые оголовки отличаются относительной дороговизной, но это самый надежный и долговечный вариант изделия.

ОБРАТИТЕ ВНИМАНИЕ!

Окрашенная сталь не используется в качестве материала для оголовков в домах с дровяным отоплением. Под действием копоти она меняет свой цвет.. Различия в формах изделий определяются конструкцией крыши оголовка

Она может быть:

Различия в формах изделий определяются конструкцией крыши оголовка. Она может быть:

  • Двухскатной. Самый простой вариант, такое изделие легко сделать своими руками.
  • Четырехскатной. По форме она похожа на вальмовую крышу и применяется для обустройства прямоугольных труб.
  • Плоской. Отличается простотой монтажа и хорошо соответствует минималистическому стилю оформления кровли. Но отсутствие скатов усложняет сход влаги и снежных масс с колпака.
  • Конусообразным зонтом. Крышей такой формы оснащаются оголовки круглых труб. Основное достоинство конструкции – нет необходимости в установке капельника.

Устройство в разрезе

Дополнительные функциональные элементы представлены:

  • Диффузором (дефлектор).
  • Флюгером (флюгарка).
  • Откидной крышей, позволяющей регулярно прочищать внутренность оголовка без его демонтажа.
  • Двойной крышей (для декорирования и улучшения воздухообмена).
  • Металлической сеткой (защита от выхода искр и попадания грязи).
  • Прочими декоративными элементами.

Обзор популярных моделей

На практике хорошо себя зарекомендовали следующие виды: Григоровича, Вольпера, ЦАГИ, двойной и Н-образный дефлектор, поворотный флюгер типа «Сачок» или «Капюшон».

Выбор «ветровой насадки» основывается на эффективности, стоимости дефлектора и климатических условиях местности. Некоторые модели доступны для самостоятельной сборки и монтажа

Вид #1 — классический колпак Григоровича

Самый распространенный вариант, используемый в системах вентиляции и дымоудаления. Из-за простоты и доступности дефлектор Григоровича удерживает лидирующие позиции среди аналогов.

Устройство представлено парой зонтов, соединенных в единую «тарелку».

Колпак устанавливается на трубопроводы круглого сечения или монтируется через переходную пластину на прямоугольные и квадратные шахты.

Базовая комплектация: 1 – диффузор в виде зауженного конуса, 2 – защитный зонт, 3 – обратный колпак. Крепежные распорки объединяют элементы насадки

Благодаря конструкции осуществляется двойная эжекция воздуха – в направлении расширенной части диффузора и в сторону обратного колпака.

Скорость потока под нижним конусом увеличивается за счет сужения сечения канала, в результате, разность давлений повышается.

Галерея изображенийФото из Простой зонт-дефлектор для обустройства вентиляционной трубы несложно изготовить собственными руками из листовой жестиОснованием, а заодно и крепежной деталью дефлектора, станет обычный хомут или металлическая полоса с загнутыми краями, стянутыми болтомДиаметр колпака самодельного дефлектора должен быть на 1/3 больше диаметра вентиляционной трубыМежду хомутом, фиксирующим дефлектор на вентиляционной трубе, и колпаком устройства должно быть не меньше одного диаметра трубыПростой дефлектор для вентиляционной трубыРазмер основания для крепления дефлектораДиаметр металлического колпакаРасстояние между хомутом и зонтом

Основные функции

  1. Снег и ливень, пыль и листья будут неизменно попадать вовнутрь, в случае если на трубе не будет крышки.
  2. Оголовок на трубу дымохода гасит вылетающие искры, предотвращая возможность возгорания.
  3. Тяга печи, кроме этого заметно улучшается.
  4. Прочистку дымохода с защитой возможно проводить реже.
  5. Не удивляйтесь в случае если в трубе, не снабженной колпаком, застрянет решившая погреться птичка.
  6. Со вкусом сделанный флюгер-оголовок украсит и сделает респектабельнее кроме того самую скромную крышу.

Классификация по типу материала

Долговечность «зонтика» над трубой зависит от материала, из которого он изготовлен.

  1. Самодельный оголовок дымовой трубы в большинстве случаев выполняется из жести – узкого листового металла. Не покрытый слоем цинка либо краски он достаточно быстро проржавеет. Исходя из этого применяя жесть, покрасьте готовое изделие качественной водостойкой краской.
  2. Нержавеющая сталь подходит для данных целей лучше. Грамотно изготовленная крышка прослужит до 27 лет.
  1. Популярны оголовки из меди. Она долговечна (от 50 лет и больше), со временем окисляясь, получает эффектный благородный оттенок. Для продления срока работы монтировать крышку направляться бронзовыми либо омедненными крепежами.
  2. Оголовки дымовых труб из цинк-титана по чертям аналогичны бронзовым. Относятся к респектабельному классу и помогают до полувека.

Внешние и конструктивные характеристики

  1. Привычная для большинства крышка – конусообразная круглая, напоминающая шапку вьетнамского крестьянина. Она несложна в изготовлении и практична в применении. Но фантазия граждан не следует на месте, в следствии чего появляется масса новых форм.
  2. Чуть сложнее оголовок в виде домика с двумя скатами. Вариант практичен, и по рейтингу практически не отстает от круглого аналога.
  3. Часто видятся четырехскатные колпаки, сделать таковой своими руками предельно просто.
  4. Дымник вальмовый более уникален, он хорошо смотрится на сложных кровлях.
  5. Для любителей украшать свою «крепость» имеется масса предложений с дополнениями в виде флюгеров, геральдических знаков, изображениями животных. На кованые изделия высокая цена, но красота стоит того.
  6. Дабы уменьшить прочистки и периодические осмотры возможно установить раскрывающуюся крышку. В действительности вариант весьма эргономичный, сейчас не нужно будет демонтировать конструкцию любой раз для удаления сажи.
  7. Аналоги с усложненным отверстием для вентиляции. Особенности конструкции улучшают технические данные, облегчают выход дыма и усиливают тягу.

Виды оголовков труб дымохода

Установка колпака на трубе дымохода дает такие преимущества:

  • защищенность дымохода от попадания в него влаги;
  • невысокая стоимость дефлектора;
  • предотвращение возможных перепадов давления и его нормализация внутри трубы;
  • защита от разрушения дымохода.

Дефлектор производится различной формы, что влияет на его характеристики и способ применения. Основными видами являются:

  • обычный зонт (оголовок);
  • колпак с флюгером;
  • дефлектор;
  • колпак с вальмовой крышей.

Обычный оголовок дымовой трубы имеет вид конуса либо четырехскатной кровли. Он считается оптимальным вариантом, а его стоимость зависит от конкретных габаритов. Оголовок с флюгером отличается от обычного только наличием декоративных элементов.

Дефлектор предназначен для рассеивания потоков и предотвращения их попадания внутрь трубы. Если его совместить с колпаком, то производительность будет снижена. Колпак с вальмовой крышей применяется для защиты от осадков (дождя). Он отличается более высокой прочностью.

Самый простой вариант оголовка служит для защиты дымохода от мусора и осадков

Разновидности колпаков

Независимо от типа котельного оборудования, все колпаки на дымоходах делятся на разные типы по форме:

  • двускатные;
  • пирамидальные;
  • конические;
  • вальмовые;
  • шпилеобразные;
  • плоские.

Существует отдельная разновидность колпаков на трубу дымоходов – дефлекторы. Это функциональные устройства, предназначенные для усиления тяги за счет создания области низкого давления в верхней части трубы.

Дефлекторы представляют собой более сложную конструкцию, имеющую несколько разновидностей, в том числе ротационные мини-турбины из листовой стали. Дефлектор улучшает производительность котельного оборудования на 20%.

Какой именно флюгарок установить на дымоход, зависит от КПД котла, вида используемого топлива.

Монтаж дефлектора на трубу дымохода

Правильно установленный дефлектор позволяет дымоходу качественно и правильно работать. Принцип его действия основывается на использовании ветряных потоков в качестве дополнительного инструмента для усиления или выравнивания уровня тяги. Общепринятыми конфигурациями дефлекторов на дымовые трубы являются:

  • дефлектор типа ЦАГИ;
  • круглый дефлектор;
  • отражатель конструкции Григоровича;
  • дефлектор Н-образного и открытого типа.

Конструктивно такой элемент дымохода состоит из цилиндра нижнего типа, диффузора и зонтика. Он производится из оцинкованной стали, которая не подвержена коррозии. Ветряной поток сталкивается с дефлектором и огибает его целиком, что позволяет проникать воздуху в верхнюю часть изделия и усиливать тягу. Кроме того, происходит вытягивание застоявшегося в системе дыма.

В дымоходные и вентиляционные системы воздух проникает через специальные зазоры, находящиеся в верхнем цилиндре. Низовой ветер может затруднить отведение дыма и понизить тягу в трубе. Для борьбы с такими потоками дефлекторы оснащаются специальным устройством – осью на 2 подшипниках, которые расположены на различных уровнях. На нее устанавливается ширма, флюгерное полотно, крышка.

Существует несколько разновидностей дефлекторов, самый простой можно изготовить собственноручно

Можно изготовить самодельные дефлекторы на дымовые трубы, но, если конструкция будет некачественной, то работоспособность дымохода будет нарушена.

Необходимые для монтажа инструменты

Для быстрой и качественной установки оголовка на печную трубу потребуются следующие инструменты:

  1. Непосредственно сам дефлектор из стали, диаметр которого соответствует диаметру дымохода.
  2. Приспособления для быстрого и качественного закручивания болтов и гаек (набор гаечных ключей, плоскогубцы, отвертка).
  3. Лестница подходящих размеров, по которой можно удобно залезть на кровлю. Не лишней также будет дополнительная лестница, которую удобно закрепить за конек крыши.

Подобные мероприятия, проводимые на высоте, должны сопровождаться неукоснительным соблюдением правил безопасности. Особенно это касается ситуаций с крышами, имеющими значительный угол наклона. Лестница, которая используется на кровле, необходимо надежно закрепить на коньке. Пригодятся в такой ситуации и дополнительные страховочные элементы.

Как выбрать колпак на трубу дымохода

Функциями колпаков являются усиление тяги, предотвращение разрушения кладки из кирпича, увеличение коэффициента полезного действия дымоходной трубы (до 20%). Поэтому к выбору оголовка необходимо отнестись очень серьезно.

На начальном этапе необходимо определиться с конструктивными особенностями оголовка. Для печной трубы достаточно будет обычного колпака, который эффективно защитит от влаги и дождя, а также предотвратит задувание в печку.

Для более сложных дымоотводных систем требуется подбор колпака с конусом для разнесения дыма и со встроенным дефлектором. Отличия оголовков в зависимости от типа дымохода заключаются в технологии монтажа защитного колпака и особенностях элементов крепления.

Важен также выбор материала изготовления оголовков. Медные конструкции дороже, чем стальные, но они более надежны и долговечны. Характеристики цинк-титановых образцов близки к медным и отличаются высокой прочностью. Изделия из стали имеют срок эксплуатации 10-15 лет.

Для сложных дымоходных систем может понадобиться оголовок с дополнительными элементами — искрогасителем или дефлектором

Некоторые модели имеют специальную защитную сетку, которая препятствует проникновению мусора внутрь трубы, но она незначительно ослабляет тягу.

Дымовые трубы (каналы) для каминов

Главное отличие камина от печи заключается в гораздо большем сечении для доступа воздуха в топку, из-за чего в камин засасывается большие массы воздуха, что вызывает снижение температуры в газоходе (по сравнению с печами). Поэтому сила тяги в камине приходящаяся на 1 пог.м высоты газохода меньше, чем в печи.

Для создания нормальной тяги высота дымохода камина должна быть соответственно больше, чем у печи. Для обеспечения достаточной тяги при эксплуатации ВАЖНО, чтобы дымовые газы по мере движения по дымоходу охлаждались минимально. Образующийся в узком сечении дымохода карниз (так называемый дымовой зуб) играет важную роль и имеет двойное назначение

В процессе топки он задерживает опускающиеся по задней (более холодной) стене охлажденные газы, не пропуская их в топочное пространство, т.к. это может привести к опрокидыванию тяги

Образующийся в узком сечении дымохода карниз (так называемый дымовой зуб) играет важную роль и имеет двойное назначение. В процессе топки он задерживает опускающиеся по задней (более холодной) стене охлажденные газы, не пропуская их в топочное пространство, т.к. это может привести к опрокидыванию тяги.

Холодные газы, задержанные карнизом, подхватываются потоком более горячего газа, вытекающего из узкого сечения дымохода, образующего передней стенкой камина и кромкой «зуба», и выносятся в вышележащий дымоход.

Второе назначение карниза заключается в сборе выпадающих сажевых отложений. В непосредственной близости от уступа с внутренней стороны устанавливают прочистную дверцу, через которую периодически чистят дымоход. В горловине на уровне дымоходного карниза устанавливают заслонку для регулирования тяги и отключения камина от дымовой трубы. Для уменьшения потерь теплоты стенки дымохода камина должны быть достаточной толщины.

Наиболее вредное влияние на тягу оказывают подсосы атмосферного воздуха в дымоход через неплотности в кладке, а также не работающие печи, подсоединенные к общему дымоходу, т.е. дымоход для камина должен быть отдельным от всех других каналов. Все неплотности надо выявлять и устранять.

Следующим условием сохранения нормальной тяги (без описания гидравлических свойств тяги) является устройство дымохода с сечением круглой формы, далее идет квадратная и, наконец, прямоугольная. Это объясняется тем, что в прямых углах движение газов затруднено и к тому же в них часто откладывается сажа.

Поэтому лучше всего для устройства дымоходов использовать асбоцементные или керамические трубы. Дымовые же трубы из-за трудности подгонки к дымоходу камина чаще всего выкладывают квадратными.

Функциональность дымохода

Именно от высоты трубы и материала, используемого для её устройства, зависит:

  • качество сжигания топлива;
  • образование хорошей тяги, которая напрямую зависит от высоты трубы;
  • насколько быстро прогреваются стенки трубы — быстрый прогрев ведет к устранению конденсата, который не успевает образоваться при хорошей тяге.

На тягу влияет и качество материала. При устройстве кирпичных дымоходов необходимо делать внутреннюю поверхность как можно более гладкой, чтобы исключить возможность оседания большого количества сажи и копоти.

Для отделки трубы внутри не рекомендуется использовать глинистый раствор, поскольку глина является плохим проводником тепла, что влечет за собой образование конденсата и уменьшение тяги.

Как видите, все очень тесно связано между собой в устройстве дымоходных труб, но главной определяющей хорошей функциональности печей каминов или отопительных котлов все же служит оптимальная высота дымоходной трубы.

Как выбрать колпак на трубу дымохода

Функциями колпаков являются усиление тяги, предотвращение разрушения кладки из кирпича, увеличение коэффициента полезного действия дымоходной трубы (до 20%). Поэтому к выбору оголовка необходимо отнестись очень серьезно.

На начальном этапе необходимо определиться с конструктивными особенностями оголовка. Для печной трубы достаточно будет обычного колпака, который эффективно защитит от влаги и дождя, а также предотвратит задувание в печку.

Для более сложных дымоотводных систем требуется подбор колпака с конусом для разнесения дыма и со встроенным дефлектором. Отличия оголовков в зависимости от типа дымохода заключаются в технологии монтажа защитного колпака и особенностях элементов крепления.

Важен также выбор материала изготовления оголовков. Медные конструкции дороже, чем стальные, но они более надежны и долговечны. Характеристики цинк-титановых образцов близки к медным и отличаются высокой прочностью. Изделия из стали имеют срок эксплуатации 10-15 лет.

Для сложных дымоходных систем может понадобиться оголовок с дополнительными элементами — искрогасителем или дефлектором

Некоторые модели имеют специальную защитную сетку, которая препятствует проникновению мусора внутрь трубы, но она незначительно ослабляет тягу.

Выбор материала для изготовления козырька

На сегодняшний день выбор материалов для козырька достаточно велик. Пользуются медью, алюминием, оцинковкой. Но, как правило, предпочтение все же отдают нержавейке с полимерным покрытием. Стоит отметить, что некоторые фирмы предлагают своим потребителям дополнительно установку не только защитной сетки, но и экранов, отражающих тепло. Такой экран защитит козырек от перегревания его полимерной поверхности.

Перед тем как приступать к работам по монтажу дымоходной трубы и козырька, рекомендуется правильно спроектировать все Ваши действия на листе бумаги. Не забудьте внести в проект капельник, который выглядит как юбочка. Данный элемент поможет предотвратить попадание снега, дождя на кладку дымохода с внешней стороны. В результате козырек надежно защитит дымоход как снаружи, так и внутри.

Козырьки бывают таких видов:

  • Плоские
  • В виде домика, с четырехскатной крышей
  • В виде домика, с четырехскатной щипцовой кровлей
  • С полукруглой крышей
  • С флюгером
  • Имеют крышку, которая открывается.

Виды козырьков по форме:

  • Сводчатый (полуцилиндрический)
  • Шатровый
  • Четырехскатный
  • Двускатный
  • Шпилеобразный
  • Четырехщипцовый
  • Плоский.

Плоский козырек, сделанный из меди, как правило, ставят на крыши домов, выполненных в стиле Модерн. Европейский стиль постройки дома предполагает использование козырька с полукруглой крышей. А вот благодаря использованию козырька на дымоходе со щипцовой крышей происходит хорошее проветривание, а также надежная защита конструкции от заполнения ее снегом. В козырьке же со встроенным флюгером можно сделать специальную заслонку, благодаря которой продукты сгорания беспрепятственно будут выходить в ветреную погоду наружу. Флюгарка, которая может открываться, очень практичная в применении, так как с ее помощью можно производить чистку дымоходных каналов без усилий.

v В козырьке, сделанным самостоятельно, внешнее сечение делается больше внутреннего сечения трубы в 2-2,5 раза.

Начиная монтаж козырьков, нужно научиться разбираться и в причинах, по которым дымоходная труба задымляется. Это:

1). Не правильный диаметр дымоходной трубы.

2). Маленькая высота дымоходной трубы на крыше и не правильное ее размещение.

3). Задув холодного воздуха при усиленном порывистом ветре. При этом создается определенное давление на продукты сгорания, которые выходят наружу. Это приводит к падению тяги и внутри накапливается основная часть дыма.

Выбор оголовка

Выбор изделия определяется характеристиками отопительной системы. Для простой печной трубы будет достаточно стандартного колпака, который предотвратит попадание в нее влаги и предоставит минимальную защиту от обратной тяги.

Если через трубу проходит значительное количество дымовых газов или дом находится в местности с постоянными и сильными ветрами, но необходима установка оголовка с диффузором.

ОСТОРОЖНО!
При покупке оголовка с защитной сеткой стоит иметь в виду, что она ослабляет тягу (чем большую плотность сетка имеет, тем меньше тяга).

Тип печной трубы не оказывает существенного влияния на выбор разновидности колпака, различаться будут лишь особенности крепежных элементов и методы монтажа.

Конструктивные особенности колпаков

Колпаки дымовых труб состоят из 4 частей:

  • юбки или примыкания к кровле;
  • каркаса или кирпичной кладки;
  • декоративного обрамления дымовой трубы;
  • непосредственно колпака для трубы дымоходы.

Оголовок обычно обрамляется снизу листом из нержавейки – отражателем, который отводит от него тепло.

Конструктивно колпаки делятся на такие виды:

  • с многоскатной крышей;
  • с флюгером;
  • с плоским верхом;
  • с крышкой, которая открывается;
  • с вентиляционным просветом;
  • с искроуловителем.

Колпак с флюгером будет не только защитой дымохода, но и стильным украшением для здания

Колпак на дымоход должен легко на него надеваться, поэтому для определения его размеров необходимо на 4-5 мм увеличить наибольшие линейные параметры трубы. Упор на расширения может быть под углом 90 градусов или наклонный.

Технология монтажа

Основное требование строительных норм заключается в том, что оголовок не должен затруднять выхода дымовых газов из трубы.

Чтобы ему соответствовать, нужно соблюдать ряд принципов:

  • При удалении трубы от конька крыши на 1,5 метра и менее вершина колпака должна возвышаться над коньком как минимум на 50 сантиметров.
  • При удалении трубы от конька на 1,5-3 метра оголовок должен находиться с ним на одной горизонтальной линии.
  • При удалении трубы от конька на 3 метра и более оголовок не должен находиться ниже прямой линии, проведенной от вершины крыши под углом 10 градусов.
  • Если высота внешней дымоходной кладки составляет 1,2 метра и более, то перед установкой колпака нужно закрепить трубу крышевыми растяжками.

Большинство моделей оголовков являются сборными, что упрощает их монтаж. Общий алгоритм установки стандартен для всех доборных элементов: сначала производится крепеж основного изделия и его дополнительных деталей, затем все стыки герметизируются.

Оголовок не должен затруднять выхода дымовых газов из трубы

Первой устанавливается нижняя часть колпака, прикреплять ее надо к верхушке дымовой трубы. В качестве крепежных элементов используются шурупы или заклепки.

Далее устанавливаются промежуточные элементы и верхушка конструкции, которые соединяются между собой с помощью кронштейнов. Для герметизации стыков используются составы на основе каучука или силикона

Особое внимание стоит уделить изоляции стыков оголовка и дымохода

Что представляет из себя оголовок дымохода

Конструкция стандартного выхода печной трубы, имеющего прямоугольную форму, достаточно несовершенна. Она не препятствует попаданию пыли и осадков в дымоход, а при большой ветровой нагрузке в трубе образуется обратная тяга дымовых газов, вызываемая повышенным давлением движущегося воздуха. Данные факторы могут значительно уменьшить срок эксплуатации дымохода.

Оголовок трубы

Во избежание этого, к вершине выхода печной трубы прикрепляется оголовок. Существует большое количество вариаций форм и материалов изготовления этого изделия, но его неотъемлемой чертой является наличие защитного колпака, который возвышается над выходом трубы и защищает ее от попадания внутрь влаги и грязи.

ВАЖНО!

Большинство моделей оголовков имеют капельники, которые ускоряют стекание влаги. Но некоторые изделия не оснащаются ими, поэтому при покупке оголовка в магазине нужно дополнительно узнавать о наличии капельника.

Дефлектор, дымник, флюгарка, зонт, колпак – это синонимы понятию оголовка, но между некоторыми из этих наименований есть незначительные различия. Так, дефлектором называется изделие со встроенным диффузором, отвечающим за правильное распределение проходящих через трубу потоков воздуха. Он предотвращает образование обратной тяги при ветровой нагрузке и усиливает прямую тягу.

Зонт – это изделие, основной функцией которого является защита внутреннего пространства дымохода от попадания влаги и мусора. В отличие от дефлектора, он не всегда оснащается диффузором.

Флюгарка – это оголовок с установленным флюгером, определяющим направление ветра.

Некоторые виды оголовков оснащаются искрогасителями для предотвращения попадания вылетающих из трубы искр на кровельное покрытие. Самый простой способ установки искрогасителя – это монтаж металлической сетки между основанием оголовка и его крышей, которая заодно будет обеспечивать дополнительную защиту колпака от попадания мусора.

Это интересно: Виды и назначение использования насадок на кран

Принцип флюгарки

Основные принципы конструкций основываются на следующих действиях:

  1. Потоки воздуха во время огибания стенок у верхнего из цилиндров ударяются и, скользя по ним, «заворачивают» вверх и высасывают газы, которые выходят из дымохода.
  2. После того как дымник установлен, в дымоходе более усиленно движется воздух, вследствие чего тяга и вентиляция усиливаются.
  3. Если ветер косой/вертикальный, благодаря козырьку тяга увеличивается. Воздух способен проникнуть через отверстия в верхнем цилиндре, высасывая дым из дымохода.
  4. Направление ветра вниз способствует замедлению выхода дыма, поскольку под самым верхом дефлектора появляются завихрения.

Преимущества оголовков-дефлекторов

Защитные устройства для трубных коммуникаций выстраивают не только над головой – под ногами они тоже нужны. Входной и выходной оголовки водопропускных труб выполняют не менее ответственную работу, чем сооруженные над черепицей дымники. Внешних и функциональных различий тех и других не счесть, что естественно для элементов, имеющих дело с неодинаковыми средами.

Дым и отработанный воздух по «коридорам», проложенным от котла или печки к кровельной плоскости,  будет выходить и в отсутствие крышки-прикрытия. Тем не менее, использование названных элементов стало повсеместным. Для чего же оголовок трубы нужен, что за серьезные проблемы он решает? Возможно, это просто модный декор, без которого можно обойтись, избежав лишних трат?

Кованый медный оголовок прослужит дольше всех

Нельзя. Доказательство тому – солидный список достоинств дефлектора-вытяжки.

  • Без этого колпачка трубный канал начнет забиваться пылью, залетающими в отверстие листьями и прочим мусором.
  • На кромке открытого дымохода любят погреться птички – а упасть внутрь, отравившись угарным газом, им несложно.
  • Крышка-грибок спасает скважину от дождя, града, снега и не дает разрушаться корпусу конструкции.
  • Исполняющий роль ветро- и искрогасителя оголовок дымовой трубы предупреждает возгорание и стабилизирует тягу.
  • Элегантный и поддерживающий стиль постройки зонт-флюгер украсит верхний ярус и облагородит здание в целом.

    Фигурные волнистые козырьки не только улучшают дымоотток, но и украшают крышу

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
