Монтаж сэндвич-дымохода своими руками: в стену, через крышу

Расчеты и правила установки

Правила установки подразумевают тщательное продумывание всех этапов будущих работ:

Следует удостовериться, что сама труба не будет контактировать с какими-либо горючими материалами, которые под действием высокой температуры могут начать тлеть и выделять токсические испарения.
При непосредственном наружном монтаже системы необходимо помнить об углах отклонения, которые будут выполнять роль активных направляющих для отведения дыма. Дымоходная труба не должна быть расположена параллельно стене дома, так как в таком случае будет происходить стаз дыма – он попросту не будет выводиться из системы.
В нижних и боковых частях трубы должны быть установлены специальные тройники, которые будут использоваться в качестве места для установки механизмов для отведения конденсата. Если этот шаг не будет выполнен, то влага при растопке камина или печи будет попросту попадать в топку и гасить пламя. Все это существенно усложнит процесс растопки!
Верхняя часть трубы должна возвышаться над кромкой крыши, чтобы обеспечить сдувание дыма и копоти в зоне более разряженного воздуха. Обычно такие зоны формируются на расстоянии 15-25 см от полотна крыши.

Основной свод правил при монтаже дымовой трубы на крыше строения

Для установки и закрепления дымоходной трубы на крыше здания, требуется знать основные правила, которые применяются профессионалами во время подобного рода работах.

Какой бы конструкции не был дымоход, его общая длина должна быть не менее 5 метров для обеспечения хорошего уровня тяги
Если крыша здания — плоская, то высота кровельной части дымохода должна составлять не больше одного метра
Если крыша здания — наклонная, то высота кровельной части дымохода должна составлять не менее половины метра от конька и быть удаленной от конька на порядка 1,5 метра
В случае удаления дымохода от конька крыши на расстояние от 1,5 до 3 метров, высота трубы должна быть одинаковой с коньком
В случае удаления дымохода от конька крыши на расстояние больше трех метров, трубу нужно устанавливать на расстояние не меньше 10 градусов от горизонтальной части конька
Если кровельная часть дымовой трубы составляет более 1,5 метров, ее требуется закрепить и зафиксировать с помощью растяжек

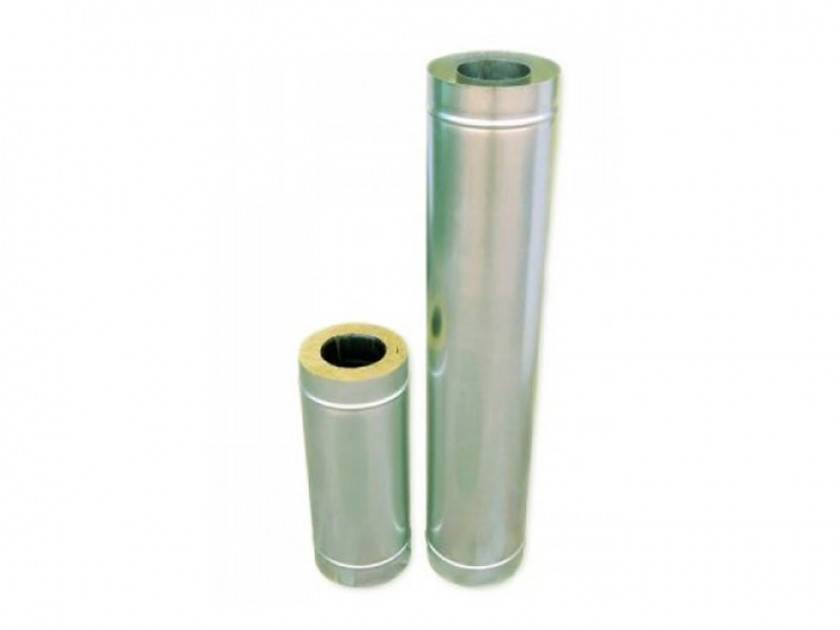

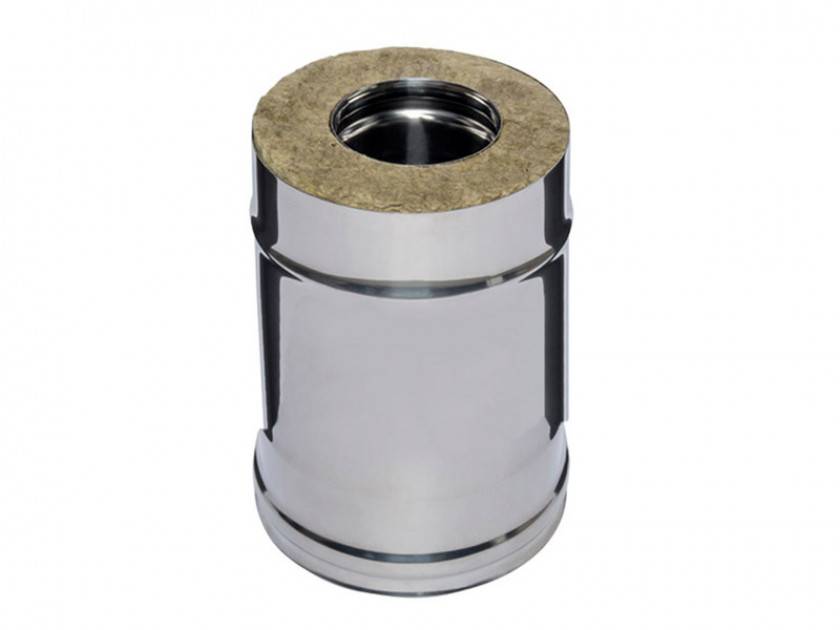

Устройство сэндвич дымохода

На сегодняшний день такие трубы являются наиболее популярными для организации дымоходов для частных домов и бань. Сэндвич труба состоит из трёх основных слоёв:

внутренний контур, выполненный из металла;
промежуточная прослойка теплоизолятора, которая может иметь различную ширину в зависимости от эксплуатационных условий;
наружный металлический контур.

Теплоизоляционный слой сэндвич изделия, как правило, представлен базальтовыми материалами. Помимо основных конструктивных элементов, сэндвич дымоходы включают в себя и вспомогательные детали. Рассмотрим, из каких элементов состоит сэндвич дымоотвод:

специальные крепёжные элементы — кронштейны;
ревизии;
хомуты (обжимного типа);
потолочно-проходные узлы (ППУ);
тройники;
уголки;
розетты;
разгрузочные платформы;
крызы;
окапники.

Сэндвич конструкция, выполненная с учётом всех монтажных правил, позволяет обеспечить эффективное удаление продуктов сгорания. Рассмотрим основные преимущества сэндвич конструкций, которые позволяют им быть настолько эффективными в своём деле:

внутренний контур, как правило, выполняется из жароустойчивого материала (нержавеющей стали), поэтому он способен выдерживать высокие температурные показатели;
сэндвич трубы обладают антикоррозийными свойствами, поэтому она способна переносить воздействие конденсата, который образуется в канале из-за разницы температур;
промежуточная прослойка базальтового утеплителя надёжно предохраняет наружную трубу, выполненную из оцинковки, от перегрева;
конструкция таких изделий предохраняет утеплитель от попадания влаги;
сэндвич каналы способны обеспечить нормальные показатели тяги в системе.

Сендвич -трубы изготавливаются из различных видов стали, а в качестве утеплителя, в основном, применяется минвата

Конец дымового канала, как правило, выходит на крышу и может быть оснащён следующими конструктивными элементами:

грибок. Необходимый элемент конструкции, который выполняет защитную функцию, предохраняя канал от мусора, а также за счёт аэродинамической конструкции обеспечивает подсос воздуха;
искрогаситель. Устройство, которое необходимо для улавливания искр, вырывающихся вместе с дымом из канала. Искрогаситель предохраняет кровлю, смонтированную из горючих материалов, а также близлежащие постройки с насаждениями от внезапного воспламенения;
флюгер. Устройство, которое измеряет направление ветра, а также служит в качестве декоративного элемента на крыше.

Структура сэндвич дымохода позволяет прокладывать его не только внутри дома, но и выводить канал через стену, чтобы большая его часть располагалась на улице. Однако наиболее эффективный вариант монтажа такой дымоотводной трубы — внутридомовой.

Понятие

Монтаж шибера сэндвич трубы на печь Труба в виде сэндвича представляет собой объединение двух металлических труб неодинакового диаметра, одна из которых располагается внутри другой. Образовавшийся зазор между ними уплотняется под большим давлением специальным огнеупорным теплоизоляционным материалом базальтовым волокном класса НГ. С целью упрощения монтажа применяются различные вспомогательные детали:

хомуты,
отводы,
прямые элементы,
тройники.

Рекомендуем: Как выбрать и установить трубу дымохода для бани своими руками

Дымоход с помощью дополнительных изделий собирается легко и интересно как трансформер. Для достижения максимальной плотности соединений всех деталей дымовой трубы необходимо, чтобы их концы имели различный диаметр. Край изделия с меньшим диаметром нужно вставить в деталь с большим размером. Принцип такой сборки аналогичен процессу установки труб системы канализации раструбным способом. С целью прочного соединения деталей дымохода применяют хомуты.

Варианты расположения сэндвич- дымоходов

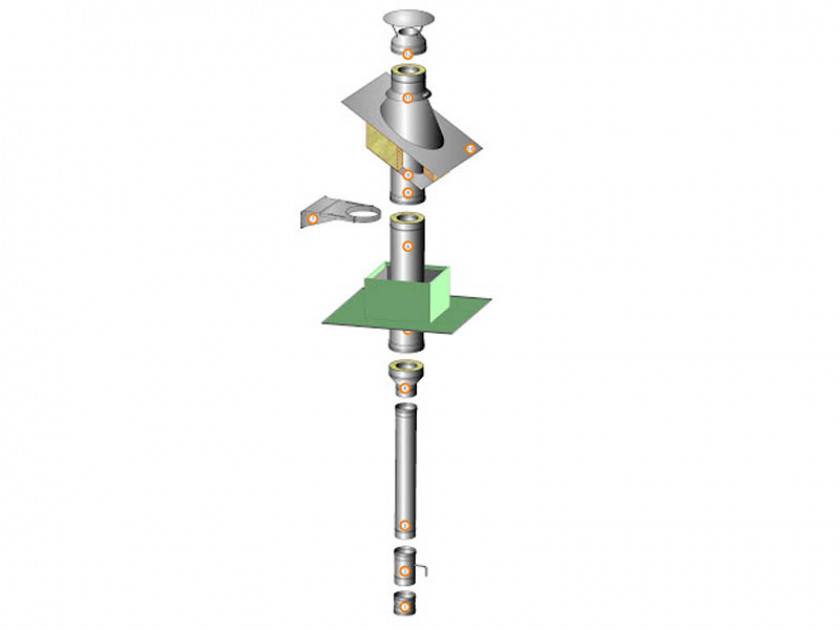

Основные приемы сборки

Вначале необходимо присоединить двухслойную трубу дымохода к патрубку печи в бане с помощью стартового конуса. Для этого край конуса с меньшим диаметром натягиваем на патрубок печи, а край с большим размером подключаем к прямой линии дымохода.

Дымовая труба печи для бани имеет несложную конструкцию с наименьшим количеством вспомогательных элементов поворотов, отводов для труб и т. д. Это зачастую просто труба, идущая от печи через деревянный потолок, чердак, крышу или стену на улицу.

Устройство обычного дымохода через потолок для банных печей может состоять из таких элементов: • тип сэндвич служит для удаления дымового газа с печи, дополнительной теплозащитой и предотвращения выпадения конденсата на трубе дымохода; • стартовый адаптер служит для перехода с одностенной трубы в сэндвич; • шибер служит для регулировки тяги в трубе дымохода; • конвектор дымохода служит для дополнительного отбора тепла от дымохода для обогрева помещения; • проходной узел для потолка служит для прохода через потолочные перекрытия; • мастер-флеш служит для герметизации прохода дымохода через потолок и чердак; • оголовок (насадка) завершающий элемент дымохода для предотвращения попадания в систему осадков окружающей среды.

Для обеспечения максимальной защиты стен из легковоспламеняющихся материалов вблизи банной печи применяется панель из минерита с нержавеющим экраном. (см Нержавеющая труба для дымохода )

Виды дымоходов

В зависимости от расположения печи или котла, наличия свободного места и конструктивных особенностей дымохода организация отведения дыма за пределы строения может выполняться двумя способами — наружной или внутренней установкой дымохода.

Наружный

Наружный дымоход представляет собой газоход, соединяющий выпускной патрубок отопительного прибора с трубой, выходящей на улицу через стену. Для обеспечения хорошей тяги дымоотводная труба по высоте должна быть не ниже уровня конька или возвышаться над ним. Длина горизонтального участка такой конструкции не должна превышать 1 м, расстояние от края крыши составлять не менее 0,5 м. К обязательным условием нормального функционирования наружного дымохода так же можно отнести устройство наружного утепления.

Внутренний

Дымоотводная система внутреннего исполнения состоит из вертикальной части, расположенной внутри дома и выведенной на улицу через крышу. Стыковки модулей должны осуществляться вне чердачного и междуэтажных перекрытий, что не возникали препятствия для проверки их герметичности. Места прохода дымохода защищаются от воздействия высоких температур с помощью проходных патрубков и крышного проходника. Герметизация стыка с кровельным покрытием обеспечивается за счёт крышной разделки.

Внутренне расположение дымоотводной трубы со 100% вертикальным положением обеспечивает более устойчивую тягу, проще и удобнее в обслуживании, не требует утепления, не портит архитектурный облик фасада здания. Однако такой вид дымохода отнимет часть полезной площади в помещении, при его возведении возрастут затраты на устройство мест прохода через перекрытия, потолок и кровлю, нарушится герметичность кровельного покрытия.

Преимущества и недостатки сэндвич-дымохода

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.

Среди достоинств подобных конструкций можно назвать:

многозадачность – использовать такие трубы можно в постройках из любых материалов;
занимают минимум пространства;
удобство транспортирования;
сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
лаконичный и приятный внешний вид;
противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

цена на сэндвич трубу довольно существенна;
оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

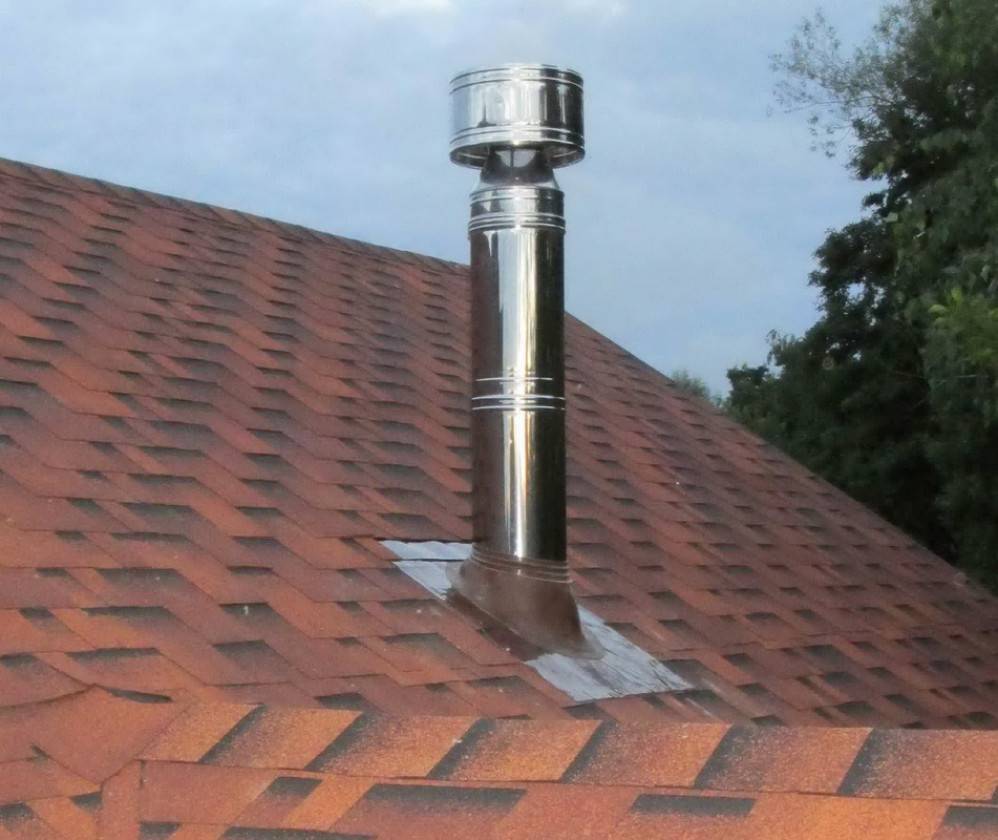

Монтаж дымохода, выполненного из сэндвич-труб через крышу

После вывода сэндвич дымохода на чердак необходимо позаботиться о том, чтобы поблизости не было горючих материалов. Внешний вид трубы на чердаке в большинстве случаев не так важен, поэтому организация дополнительных элементов декора производится по желанию.

Рассмотрим последовательность действий по установке трубы сэндвич через крышу:

Вначале в кровельном пироге выполняется отверстие необходимого диаметра. Изоляционные плёнки, которые входят в состав кровельного пирога, рекомендуется разрезать крест-накрест. После чего получается 4 треугольника, которые нужно завернуть и закрепить любым удобным способом (например, степлером).

На втором этапе устанавливаем минерит по краям отверстия.
После настила материала крыши на трубу монтируется специальное приспособление — мастер-флеш. Это устройство представляет собой силиконовый рукав, функция которого заключается в гидроизоляции отверстий между трубой и кровлей. Данное устройство можно регулировать под форму кровли. Это наиболее оптимальное решение того, как закреплять сэндвич трубы на крыше.
Стык между резиновым уплотнителем и сэндвич дымоотводом необходимо обработать термоустойчивым герметизирующим составом. Все остальные стыки также обрабатываются посредством герметика.
На конец трубы монтируется гриб, для защиты канала от попадания атмосферных осадков и мусора.

Как правильно установить сэндвич трубы в бане? Монтаж сэндвич дымоотвода в бане выполняется практически таким же образом, как и в частном доме

Однако есть и свои нюансы, на которые стоит обратить внимание:

дистанция от внешнего контура трубы до деревянного потолка (или крыши) должна составлять не менее 13 см;
канал, расположенный в горизонтальной плоскости, и идущий от отвода котла должен иметь протяжённость не более 1 м;
поверх сэндвич трубы, выведенной на крышу, необходимо надеть свинцовую основу, которое необходимо для закрепления дымохода и его подгона;

Помните, что со стороны чердака отверстие вместе с протянутой через него трубой необходимо закрыть с использованием базальтового картона и ваты. После чего теплоизолятор закрывается подкрышным листом.

Установка дымохода своими руками

Прохождение дымохода через стену своими руками проводится точно по инструкции. Если вы знаете нюансы строительства, не боитесь высоты, умеете пользоваться рабочими инструментами и оборудованием, то сможете это сделать.

Чертеж и схемы

Перед закупом материалов и началом производства работ необходимо начертить чертеж или разработать схему расположения элементов конструкции, их размеров, расстояний между ними

Важно определиться с перечнем инструментов и комплектующих, необходимых для самостоятельных работ. В этом могут помочь консультанты в магазинах, продающих сэндвич-трубы из нержавеющей стали известных и проверенных марок, производящихся не в кустарных условиях

К ним относятся CRAFT, БАЛТВЕНТ, ТЕРМОФОР, ТЕПЛОВ и СУХОВ, ВУЛКАН, ФЕРРУМ, ФЕНИКС и другие.

Подбираем место выхода через стену

Боковая стена располагается под свесом кровли. На неё попадает вода от сосулек и дождя, если нет специальных водосточных желобов. Фронтальная стена расположена под выступом крыши. Вода не попадает на трубу.

Лучше всего выводить конструкцию через фронтальную стену

Важно, чтобы под выступом не было балкона, окон, чтобы не пришлось их огибать при установке конструкции. Любое отклонение от вертикали чревато уменьшением тяги

Устройство может выходить и через боковую стену. Данное решение значительно хуже, потому что придется делать отверстие в свесе кровли, собирать и устанавливать водосточную систему, чтобы избежать заливания гильзы сэндвич трубы, намокания утеплителя, нагрева дымохода.

Как вывести дымоход через стену

Проход дымохода через стену производится с помощью продольного узла. Стальной фланец с патрубком крепится к стене. Сначала устанавливают наружный фланец, через него проводят трубу, закрепляют ее. Между патрубком и фланцем прокладывают утеплитель, ставят внутренний фланец. Фланцы герметизируют водостойким герметиком.

Как крепить дымоход к стене

Крепеж дымоотводов-хомуты и кронштейны. Шаг между креплениями 1 м. Нижняя часть фиксируется к кронштейну, закрепленному на стене или подставке. Если сэндвич-труба поднимается выше свеса крыши на 1м, то для крепления используются растяжки, на 1,5м— специальная штанга, прочно зафиксированная к фасаду. К штанге устройство крепится хомутами.

Утепление

Сэндвич-труба уже утеплена при изготовлении на производстве. Поэтому теплоизоляцию не выполняют. Исключение составляет место прохода ее через стену. Если котельная система угольная, то применять базальтовый утеплитель не рекомендуется. Использовать стекловату также нельзя, потому что у нее низкая температура плавления.

Герметизация

После установки конструкции следует загерметизировать стыки. Чтобы соединение было прочным, края элементов промазывают герметиком. Лучшим средством является силикатный герметик, который не боится температуры 1200 градусов. Фланцы и отливы обрабатывают силиконовым герметиком. Он сохраняет свои свойства при +250 градусов.

Лучшие сэндвич-дымоходы 2020-2021

Ferrum;
Дымок;
Феникс;
Вулкан;
Гамарт.

Ferrum 115 мм 0,8 мм (для каминов)

Дымоходы из нержавеющей стали по схеме «сэндвич» от производителя Ferrum имеют толщину стенки 0,8 мм. Для теплозащиты применен слой минеральной ваты плотностью 120 кг/м³. Внешняя оболочка выполнена из оцинкованного листа, сваренного лазерной установкой.

Внешняя оболочка дымохода Ferrum выполнена из оцинкованного листа, сваренного лазерной установкой.

Преимущества:

пригодность для печей на дровах;
в набор для монтажа входят термоустойчивый герметик и винты;
для изготовления внутренней части применена сталь AISI 439, выдерживающая нагрев до +700°С.

Недостатки:

верхняя секция имеет оболочку толщиной 0,5 мм;
отводной участок от камина не имеет изоляционного слоя.

Где купить и цены

Дымок 115 мм 0,5 мм (универсальный)

В перечень лучших дымоходов, изготовленных из нержавеющей стали, входит продукция фирмы Дымок. За счет уменьшения толщины внутренней магистрали до 0,5 мм удалось снизить вес и себестоимость. Для защиты применена базальтовая вата от компании Rocwool и оцинкованный лист.

Продукция фирмы «Дымок» лидирует среди дымоходов из нержавеющей стали.

Преимущества:

Недостатки:

в наборы не входит защитный элемент для перекрытий кровли (докупается отдельно);
малая толщина металла, снижающая ресурс конструкции;
не рекомендуется для печей на дровах из-за риска прогорания трубы.

Где купить и цены

Феникс 120 мм 1 мм (для бани)

Продукция от компании Феникс пригодна для печей с боковым отводом и для монтажа дымохода из сэндвич-труб через стену дома или бани. За счет увеличенной толщины стенки изделие выдерживает повышенную температуру, а большое сечение позволяет быстро растопить печь в бане. На оголовке предусмотрены точки крепления козырька для защиты от атмосферных осадков.

К недостаткам дымохода Феникс относят высокую стоимость — от 29 тысяч рублей.

Преимущества:

для соединения листов использована аргоновая сварка;
в набор входят тройник для сбора конденсата и переходные пластины для защиты перекрытий;
предусмотрен регулируемый кронштейн для фиксации бокового отвода.

Недостатки:

Где купить и цены

Вулкан 120 мм 0,5 мм (для большого дома)

Набор предназначен для установки как через крышу, так и по боковой стене дома. Сэндвич-труба для дымохода имеет размер 120 мм, обеспечивающий беспрепятственный отвод продуктов сгорания от большой печи или камина. Внешний экран изготовлен из полированного листа нержавеющей стали, устойчивого к воздействию перепадов температур и атмосферных осадков.

Благодаря диаметру 120 мм, дымоход Вулкан обеспечивает беспрепятственный отвод продуктов сгорания от большой печи или камина.

Преимущества:

для изготовления внутренней секции применена кислотоупорная сталь AISI 304 (допускает совместную работу с печами с медными элементами в камере сгорания);
предусмотрен слой базальтовой ваты толщиной 50 мм;
в набор включены противопожарные экраны для перекрытий и эластичная юбка для защиты стыка между трубой и крышей от осадков.

Недостатки:

высокая цена;
увеличенный до 0,22 м внешний диаметр;
участок трубы от печи лишен изолятора.

Где купить и цены

Гамарт сэндвич-труба

Под маркой Гамарт поставляются сэндвич-трубы для дымохода, выполненные из нержавейки толщиной от 0,5 до 1,0 мм. Внешняя часть выполнена из оцинкованного листа или легированной стали, не подверженной коррозии. Покупатель самостоятельно набирает комплект, ориентируясь на конструктивные особенности дома.

Внешняя часть дымохода Гамарт выполнена из оцинкованного листа или легированной стали, не подверженной коррозии.

Преимущества:

доступны варианты с внешней частью из нержавейки или оцинковки;
для внутренней части применяются стали AISI 409 или AISI 439.

Недостатки:

отсутствуют готовые наборы;
часть компонентов изготавливается под заказ.

Где купить и цены

Ferrum 200 мм 0,8 мм (для офисных зданий и частных домов)

Сендвичные трубы для изготовления дымохода диаметром 0,2 м от Ferrum рассчитаны на использование в составе систем отопления. Толщина стенки 0,8 мм позволяет топить печи газом или углем. Для защиты от нагрева применена минеральная вата (слой толщиной 0,05 м).

Дымоход Ferrum диаметром 200 мм рассчитан на использование в составе систем отопления.

Преимущества:

простой монтаж за счет использования переходных раструбов;
в набор входят листы базальтовой ваты для защиты перекрытий;
трубопровод выдерживает нагрев до +700°С.

Где купить и цены

Установка круглой трубы

Часто в строительстве применяется круглое сечение дымохода. Чтобы провести круглую трубу через крышу и герметично на ней закрепить, используют специальные гибкие переходники. Выполняются они из жаропрочного полимера с эластичными свойствами. На вид такой переходник похож на воронку, в основании которой может быть круг или квадрат. Основание называется фартуком, оно сделано в виде широких полей. Поскольку материал эластичный, он легко принимает различную конфигурацию. Поэтому он имеет широкий спектр применения. Такие переходники можно использовать на крышах с любым покрытием и углом ската.

Выход круглой трубы через ондулиновую кровлю

Главное – подобрать переходник, который по диаметру будет соответствовать трубе. Хотя есть универсальные варианты таких изделий. Они выполнены в виде ступенчатой пирамиды. Чтобы подогнать их размер по трубе, лишнее просто обрезается ножницами. Крепятся эластичные переходники к крыше с помощью болтов или металлических шпилек. Они устанавливаются в отверстия на фланце, который прижимает переходник к кровле. Пространство между фланцем и поверхностью крыши смазывается герметиком, выдерживающим перепады температур.

Универсальный переходник для проведения круглой трубы через кровлю

Основные этапы установки

Проводя работу по установке вашего дымохода через стену, нужно помнить важные правила и этапы монтажа. Следует придерживаться последовательности, чтобы ничего не забыть и сделать все правильно. Итак, установить дымоход, этапы:

Проверьте, нет ли в местах прохода сквозь стену коммуникаций.
Произведите разметку, и подготовьте нужного диаметра отверстие.
Установите «патрубок», который тщательно герметизируете и тепло изолируете от стены, специальным огнестойким материалом. Поверх можно установить специальный кожух.
Труба стыкуется с котлом, печкой с помощью трех конечного «колена»

Нижняя часть обязательна, с помощью этого выхода можно будет проводить чистку.
Наружный участок второго «колена» за стеной, нужно закрепить, важно помнить, что горизонтальные плоскости не должны превышать один метр.
Дальше производится монтаж вертикальной части
Обращайте внимание на крепление, используйте только качественные крепежные элементы.

Схема дымохода

После возведения всей вертикальной части, нужно знать, как установить оголовок, так называемую конусообразную крышку, которая будет способствовать улучшению тяги и защите канала от засорения. В зависимости от типа канала, вам понадобится утеплить и изолировать пространство между стеной и трубой.
