Особенности процесса
Начать следует с того, что фундамент свайно-винтового типа – самый надежный и универсальный из всех, которые существуют сегодня. Он активно используется в различных сферах строительства. Все это объясняется достаточно просто: технология, которая в данном случае применяется строителями, позволяет возводить здания даже на тех участках, где грунт неустойчив и подвижен.
Главная функция обвязки из швеллеров заключается в поддержке свай в том положении, которое соответствует предварительной разметке. Однако справедливости ради заметим, что для этого используется не только швеллер – изредка обвязку выполняют из бруса. Также следует знать, что если высота свай над грунтом не превышает 0,6 метра, то в обвязке вообще нет необходимости, т. к. здесь применяются специальные оголовки, которые привариваются сверху свай.
При помощи железобетона
Создание железобетонной обвязки выполняется поэтапно. Порядок действий:
- Сборка опалубки. Горизонтальные щиты (дно) укладываются на поверхность оголовков, боковые стенки присоединяются к ним и прочно соединяются в верхней части поперечинами. Внутренние размеры должны соответствовать параметрам ростверка.
- Укладка гидроизляции. Пленкой или слоем рубероида плотно устилают дно и внутренние стенки опалубки. Стыки материала делаются внахлест на 10 см с проклейкой соединения скотчем. Полотно должно полностью закрывать всю поверхность днища и стенок опалубки и плотно прилегать к поверхности, не отставая от нее.
- Сборка арматурного пояса. Используется арматура диаметром 10 мм и гладкие прутки на 6 мм для вертикальных элементов. Армпояс вяжется с помощью мягкой проволоки, после чего устанавливается внутри опалубки в нужном положении. Необходимо обеспечить заглубление горизонтальных стержней на 2-5 см внутри бетона.
- Заливка бетона. Она выполняется в один прием, без долгих перерывов (более суток). Заливать бетон следует с нескольких точек, чтобы не дожидаться, пока материал растечется по всей опалубке. После заливки поверхность накрывают полиэтиленом или мешковиной и выдерживают 28 дней для набора конструкционной прочности.
- Опалубку снимают через 10 дней после заливки.
- После окончания времени выдержки производят гидроизоляцию поверхности и переходят к дальнейшим работам.
ОБРАТИТЕ ВНИМАНИЕ! Для заливки бетонной обвязки необходимо использовать плотные марки бетона от М200 и выше
Использование хомутов
Такая фиксация применяется в системах, использующих сваи с отсутствием фланца. Сверху оголовка свай в данном случае приваривают площадку прямоугольной формы, на нее кладут балку ростверка. П-образный хомут укладывается поверх балки, ширина его должна быть равной ширине балки. Края хомута, которые будут свисать, соединяют сваркой или резьбовым соединением с вертикальной опорой. В углах балки соединение осуществляется с помощью уголка из металла.
Уголком
Использование металлического уголка считается самым экономичным способом создание обвязки. При этом, если все работы выполнить правильно, то надежность полученной конструкции не будет уступать швеллеру. Есть два важных условия, которые влияют на качество:
- Каким способом уголок крепится к свае;
- Какое расстояние выдержано от грунта до нижней части обвязки.
Существует несколько правил, используемых для осуществления обвязки с помощью уголка:
- Нужно постоянно следить за расстоянием между грунтом и нижней частью конструкции. Следует выдерживать высоту не меньше 10-15 сантиметров. Невыполнение указанного условия, способно привести к повреждению креплений обвязки. Зимой под действием низких температур происходит пучение грунта, что негативно воздействует на установленные конструкции;
- Правильное крепление уголка к свае. Профиль размещают между осями, под оголовками;
- Если фундамент располагается выше одного метра, то здесь понадобится диагональная раскосина.
Уголок, который будет использоваться для обвязки свайного фундамента, должен быть равнополочным, ширина одной стороны 50 миллиметров. Сам металл не меньше 5 миллиметров в толщине. Полученный материал является надежным.
Однако, при использовании уголка нужен опыт, если таковой отсутствует, то возникают проблемы с диагональной раскосиной. Неизвестно сколько материала нужно обрезать, чтобы углы получились ровные. Здесь есть два выхода:
- Несколько раз промерить, только потом подрезать. Так можно определить, какой размер профиля нужен.
- Берется прямоугольная пластина (ее можно отрезать от уголка), приваривается к свае, выдерживая направление по оси. Затем, к уже установленной пластине приваривается уголок.
Цены
| Наименование | Базовый | Премиум | Горячий цинк | Цена монтажа |
| СВСН-57/200/1500 | 800 руб. | 900 руб. | 1 150 руб. | 750 руб. |
| СВСН-57/200/2000 | 950 руб. | 1 050 руб. | 1 350 руб. | 850 руб. |
| СВСН-57/200/2500 | 1 100 руб. | 1 200 руб. | 1 550 руб. | 900 руб. |
| СВСН-57/200/3000 | 1 250 руб. | 1 350 руб. | 1 700 руб. | 1 000 руб. |
| СВСН-57/200/3500 | 1 350 руб. | 1 500 руб. | 1 900 руб. | 1 050 руб. |
| СВСН-57/200/4000 | 1 450 руб. | 1 650 руб. | 2 150 руб. | 1 150 руб. |
| СВСН-57/200/4500 | 1 600 руб. | 1 800 руб. | 2 300 руб. | 1 300 руб. |
| СВСН-57/200/5000 | 1 700 руб. | 1 950 руб. | 2 500 руб. | 1 450 руб. |
| СВСН-57/200/5500 | 1 850 руб. | 2 100 руб. | 2 700 руб. | 1 550 руб. |
| СВСН-57/200/6000 | 2 000 руб. | 2 300 руб. | 2 900 руб. | 1 750 руб. |
| Наименование | Базовый | Премиум | Горячий цинк | Цена монтажа |
| СВСН-76/250/1500 | 950 руб. | 1 150 руб. | 1 550 руб. | 900 руб. |
| СВСН-76/250/2000 | 1 150 руб. | 1 400 руб. | 1 800 руб. | 1 000 руб. |
| СВСН-76/250/2500 | 1 250 руб. | 1 550 руб. | 2 050 руб. | 1 050 руб. |
| СВСН-76/250/3000 | 1 500 руб. | 1 750 руб. | 2 350 руб. | 1 200 руб. |
| СВСН-76/250/3500 | 1 650 руб. | 1 950 руб. | 2 600 руб. | 1 250 руб. |
| СВСН-76/250/4000 | 1 950 руб. | 2 150 руб. | 2 850 руб. | 1 300 руб. |
| СВСН-76/250/4500 | 2 150 руб. | 2 350 руб. | 3 150 руб. | 1 450 руб. |
| СВСН-76/250/5000 | 2 250 руб. | 2 500 руб. | 3 450 руб. | 1 550 руб. |
| СВСН-76/250/5500 | 2 450 руб. | 2 750 руб. | 3 700 руб. | 1 750 руб. |
| СВСН-76/250/6000 | 2 600 руб. | 2 950 руб. | 4 000 руб. | 1 900 руб. |
| Наименование | Базовый | Премиум | Горячий цинк | Цена монтажа |
| СВСН-89/250/1500 | 1 050 руб. | 1 200 руб. | 1 550 руб. | 950 руб. |
| СВСН-89/250/2000 | 1 250 руб. | 1 400 руб. | 1 800 руб. | 1 050 руб. |
| СВСН-89/250/2500 | 1 400 руб. | 1 600 руб. | 2 100 руб. | 1 150 руб. |
| СВСН-89/250/3000 | 1 600 руб. | 1 850 руб. | 2 400 руб. | 1 350 руб. |
| СВСН-89/250/3500 | 1 750 руб. | 2 050 руб. | 2 650 руб. | 1 400 руб. |
| СВСН-89/250/4000 | 1 950 руб. | 2 250 руб. | 2 950 руб. | 1 450 руб. |
| СВСН-89/250/4500 | 2 150 руб. | 2 500 руб. | 3 250 руб. | 1 600 руб. |
| СВСН-89/250/5000 | 2 350 руб. | 2 700 руб. | 3 500 руб. | 1 800 руб. |
| СВСН-89/250/5500 | 2 550 руб. | 2 900 руб. | 3 800 руб. | 1 900 руб. |
| СВСН-89/250/6000 | 2 700 руб. | 3 150 руб. | 4 100 руб. | 2 050 руб. |
| Наименование | Базовый | Премиум | Горячий цинк | Цена монтажа |
| СВСН-108/300/1500 | 1 250 руб. | 1 400 руб. | 2 100 руб. | 1 050 руб. |
| СВСН-108/300/2000 | 1 500 руб. | 1 650 руб. | 2 500 руб. | 1 150 руб. |
| СВСН-108/300/2500 | 1 750 руб. | 1 950 руб. | 2 850 руб. | 1 200 руб. |
| СВСН-108/300/3000 | 2 000 руб. | 2 200 руб. | 3 300 руб. | 1 400 руб. |
| СВСН-108/300/3500 | 2 300 руб. | 2 500 руб. | 3 750 руб. | 1 550 руб. |
| СВСН-108/300/4000 | 2 500 руб. | 2 750 руб. | 4 250 руб. | 1 600 руб. |
| СВСН-108/300/4500 | 2 750 руб. | 3 100 руб. | 4 650 руб. | 1 800 руб. |
| СВСН-108/300/5000 | 3 150 руб. | 3 400 руб. | 5 100 руб. | 1 900 руб. |
| СВСН-108/300/5500 | 3 400 руб. | 3 650 руб. | 5 500 руб. | 2 050 руб. |
| СВСН-108/300/6000 | 3 650 руб. | 3 950 руб. | 5 950 руб. | 2 150 руб. |
| Наименование | Базовый | Премиум | Горячий цинк | Цена монтажа |
| СВСН-133/350/1500 | 1 600 руб. | 1 700 руб. | 2 650 руб. | 1 350 руб. |
| СВСН-133/350/2000 | 1 900 руб. | 2 100 руб. | 3 250 руб. | 1 400 руб. |
| СВСН-133/350/2500 | 2 150 руб. | 2 450 руб. | 3 600 руб. | 1 450 руб. |
| СВСН-133/350/3000 | 2 500 руб. | 2 750 руб. | 4 150 руб. | 1 550 руб. |
| СВСН-133/350/3500 | 2 850 руб. | 3 100 руб. | 4 650 руб. | 1 600 руб. |
| СВСН-133/350/4000 | 3 200 руб. | 3 450 руб. | 5 350 руб. | 1 700 руб. |
| СВСН-133/350/4500 | 3 550 руб. | 3 800 руб. | 5 800 руб. | 1 850 руб. |
| СВСН-133/350/5000 | 3 900 руб. | 4 200 руб. | 6 350 руб. | 1 950 руб. |
| СВСН-133/350/5500 | 4 200 руб. | 4 500 руб. | 6 900 руб. | 2 100 руб. |
| СВСН-133/350/6000 | 4 500 руб. | 4 850 руб. | 7 400 руб. | 2 300 руб. |
| Наименование | Базовый | Премиум | Горячий цинк | Цена монтажа |
| СВСН-159/500/3000 | 5 400 руб. | 5 750 руб. | 8 500 руб. | 3 550 руб. |
| СВСН-159/500/3500 | 6 050 руб. | 6 450 руб. | 9 500 руб. | 4 150 руб. |
| СВСН-159/500/4000 | 6 750 руб. | 7 200 руб. | 10 500 руб. | 4 750 руб. |
| СВСН-159/500/4500 | 7 400 руб. | 7 900 руб. | 11 500 руб. | 5 350 руб. |
| СВСН-159/500/5000 | 8 100 руб. | 8 600 руб. | 12 550 руб. | 5 950 руб. |
| СВСН-159/500/5500 | 8 750 руб. | 9 300 руб. | 13 550 руб. | 6 550 руб. |
| СВСН-159/500/6000 | 9 750 руб. | 10 400 руб. | 14 550 руб. | 7 150 руб. |
| Наименование | Базовый | Премиум | Горячий цинк | Цена монтажа |
| СВСН-219/500/3000 | 9 450 руб. | 10 000 руб. | 14 050 руб. | 3 850 руб. |
| СВСН-219/500/3500 | 10 650 руб. | 11 300 руб. | 15 900 руб. | 4 500 руб. |
| СВСН-219/500/4000 | 11 850 руб. | 12 600 руб. | 17 700 руб. | 5 150 руб. |
| СВСН-219/500/4500 | 13 100 руб. | 13 950 руб. | 19 500 руб. | 5 800 руб. |
| СВСН-219/500/5000 | 14 350 руб. | 15 250 руб. | 21 300 руб. | 6 450 руб. |
| СВСН-219/500/5500 | 15 550 руб. | 16 550 руб. | 23 100 руб. | 7 100 руб. |
| СВСН-219/500/6000 | 17 450 руб. | 18 550 руб. | 24 950 руб. | 7 750 руб. |
| Наименование | Базовый | Премиум | Горячий цинк | Цена монтажа |
| СВСН-325/550/3000 | 15 950 руб. | 16 950 руб. | 24 550 руб. | 4 150 руб. |
| СВСН-325/550/3500 | 17 700 руб. | 19 050 руб. | 27 450 руб. | 4 850 руб. |
| СВСН-325/550/4000 | 19 700 руб. | 21 200 руб. | 30 350 руб. | 5 550 руб. |
| СВСН-325/550/4500 | 21 750 руб. | 23 400 руб. | 33 250 руб. | 6 250 руб. |
| СВСН-325/550/5000 | 23 750 руб. | 25 500 руб. | 36 150 руб. | 6 950 руб. |
| СВСН-325/550/5500 | 25 850 руб. | 27 700 руб. | 39 050 руб. | 7 650 руб. |
| СВСН-325/550/6000 | 28 900 руб. | 31 000 руб. | 41 950 руб. | 8 350 руб. |
Оставить заявку на расчет стоимостиПозвонить менеджеру
Наиболее распространенные материалы для обвязки:
- брус;
- швеллер;
- доска;
- двутавр;
- профильная труба.
Обвязка брусом
Брус используется для обвязки фундамента при строительстве деревянных домов либо бань, которые не дают сильную нагрузку на основание. Сначала брусья следует соединить между собой по образцу сруба, а затем прикрепить его к оголовкам винтовых свай. Особенности данного этапа заключаются в следующем:
- Необходимо проверить, чтобы концы свай находились на одном уровне: это позволит избежать перекосов. Если же разница в высоте свай заметна, исправить это можно с помощью того же бруса, просто вырезав в нем углубления в нужных местах.
- Для правильной состыковки самого бруса на нем делают распилы с обеих сторон. Один из них должен находиться снизу, а другой – сверху, чтобы брусья без проблем устанавливались под прямым углом.
- Не следует пренебрегать герметичностью стыков между распилами: наиболее подходящим материалом для этого является джут.
Уже обвязанный фундамент. Вид снизу.
Иногда нижнюю часть деревянного сруба устанавливают непосредственно на основание, что позволяет заменить обвязку. Однако осуществить это возможно лишь в случае, если дом, возведенный из сруба, имеет лаги, которые вырублены немного выше на 2-3 венца.
Обвязка швеллером
Такая обвязка винтовых свай позволяет сделать фундамент практически на века.
Во время обвязки не стоит использовать в качестве крепежа исключительно сварочный шов. Желательно укрепить конструкцию заклепками и болтовыми соединениями. Не забудьте обязательно обработать все элементы антикоррозийными средствами.
Законченная обвязка швеллером.
Между почвой и фундаментом остается небольшая воздушная прослойка, поэтому уместным при обвязке швеллером будет применение креозота или антисептиков.
Обвязка доской
При обвязке винтовых свай доской часто берут древесину хвойных пород: кедра, лиственницы, сосны или ели.
Операцию по укреплению фундамента в этом случае проводят следующим образом:
- Из досок изготавливают балку, склеивая их между собой и закрепляя саморезами либо болтовыми соединениями. Тонкие доски следует дополнительно перемежать фанерными листами.
- Чтобы конструкция была прочной, необходимо следить за тем, чтобы стыки досок находились на разных сваях. Доски соединяют между собой способом «в полдерева».
- Готовые балки устанавливают на ребро и прикрепляют к сваям.
Иногда обвязку делают «елочкой», создав внешний, внутренний и средний контуры, которые собирают и закрепляют по очереди
Очень важно, чтобы между обвязкой, оголовками свай и швеллером (при наличии) был гидроизоляционный слой, выполненный из рубероида
Так выглядит вариант обвязки свайно-винтового фундамента доской.
Если высота обвязки составляет более 40 см, фундамент дополнительно укрепляют профтрубой.
Обвязка двутавром и профильной трубой
Если вы решили выполнить обвязку основания двутавром, выбирайте профессиональный материал, в стенках которого имеются перфорационные отверстия. Его плотно приваривают к оголовкам свай. Преимущества двутавра – малый вес и высокая прочность.
Обвязка фундамента профильной трубой для усиления прочностных характеристик всего строения.
Профтрубу иногда используют в качестве распорок для повышения срока службы основания. В качестве собственно обвязки для свай ее приваривают с внешней стороны вдоль всего периметра фундамента.
Комбинированный вариант – швеллер и профильная труба.
Современные методы обвязки свайно-винтового фундамента позволяют выбрать тот из них, который лучше всего подходит для конкретного строения, типа почвы, особенностей рельефа и т.д.
Обвязка свайного фундамента
Система свай представляет собой комплекс вертикальных стволов, погруженных в грунт.
Для дальнейшего строительства требуется горизонтальный элемент, соединяющий опоры между собой и служащий опорной линией для стен дома.
Этот элемент называется обвязкой или ростверком. Он выполняет важнейшую функцию — объединяет группу отдельных стволов в комплекс, делая свайное поле единой опорной системой.
После погружения в грунт внешние части свай обрезают, контролируя их высоту для получения ровной горизонтальной плоскости по всем опорным точкам. Затем на верхние части устанавливаются специальные колпаки — оголовки, оборудованные горизонтальными площадками и полками для монтажа обвязки.

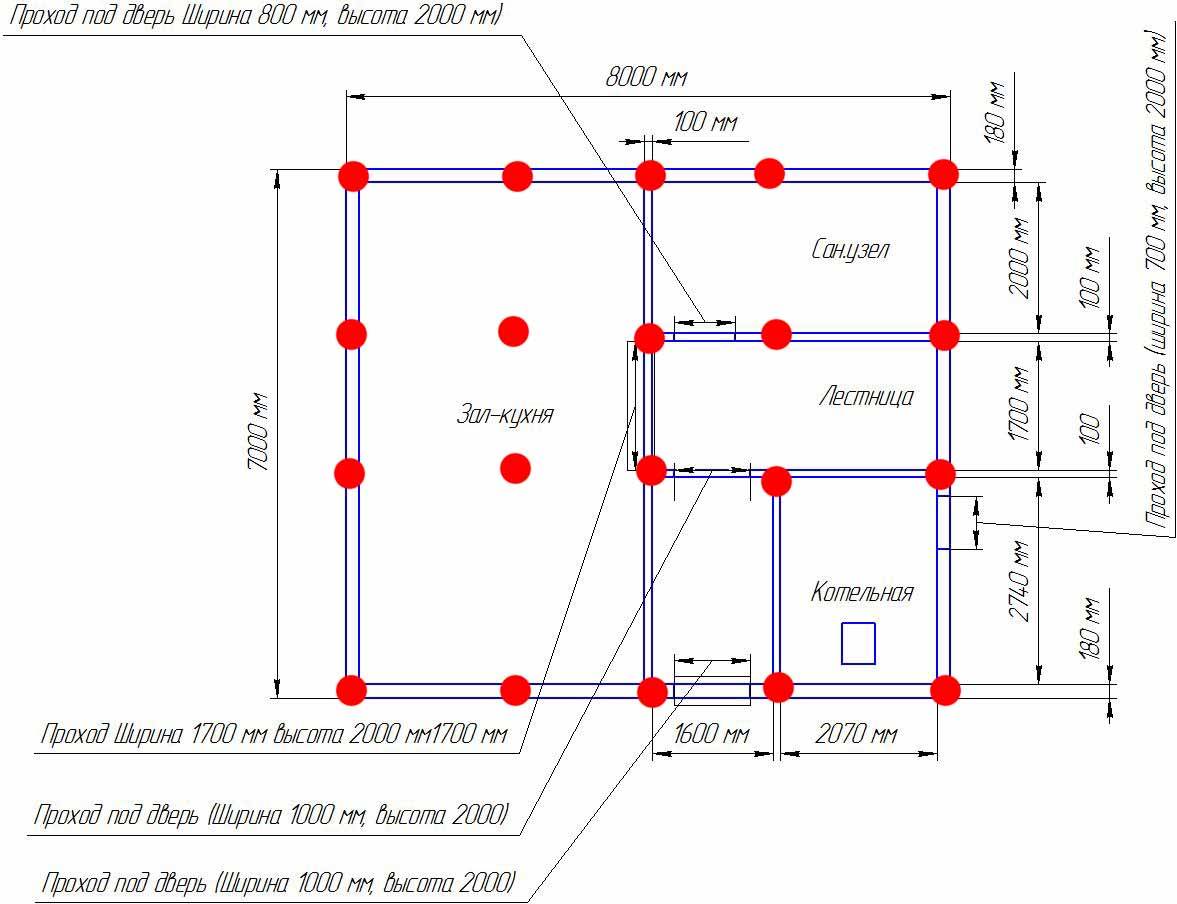

Ростверк обычно повторяет план первого этажа дома, т.е. конфигурацию несущих стен.
Однако, для большей равномерности распределения нагрузок и устойчивости свай устанавливаются дополнительные поперечные или диагональные балки, увеличивающие жесткость связки отдельных опор и дающие дополнительное усиление несущим линиям.
В результате добиваются конструкции, при которой отдельно стоящих опор нет, все они включены в объединенный комплекс свайного поля.
Расчет и проектирование свайно-винтового фундамента
Что необходимо сделать прежде, чем приступать к проектированию?
- Определить тип почвы и ее особенности. От этого будет зависеть выбор свай, их технические характеристики и качество будущего фундамента.
- Определить уровень промерзания почвы. От этого зависит глубина завинчивания и, следовательно, длина свайных столбов.
- Определить уровень грунтовых вод и его колебания в зависимости от поры года.
- Определить несущую способность свайных столбов и вес будущего здания с учетом выпадающих осадков (снега на крыше в зимний период), и прочих нагрузок – мебели, жильцов, количества этажей и пр.
Исходя из всего вышеперечисленного, рассчитывается количество свай, их параметры, виды и характеристики. Затем определяется место расположения свай исходя из планировки дома, глубина вкручивания и места для размещения опор.
Выполнение расчетов нагрузки
Во время установки фундамента свайного типа на винтовые опоры придется работать с основанием для небольшой нагрузки. Данная схема отлично подойдет для сарайчиков малого размера, а также для бань, гаражей, сделанных из бруса. Несильная опора отлично компенсируется скорость возведения и небольшими затратами. Фундамента на обвязке винтовых свай брусом спроектирован из опор, которые установлены вертикально, а также горизонтально расположенных обвязок. На такую систему обычно используют 4 опоры, но можно использовать и больше.
В этом случае обвязка представлена ростверком. Его делаю из материала, который подойдет для изготовления балки. Это может быть дерево, металл, бетон. Древесину укладывают в основе бруса, из металла делают уголок, а из бетона изготовляют блоки. Обвязка помогает соединить балки с ростверком и между собой. То, сколько будет длиться процесс, напрямую зависит от того, насколько тщательно вы соблюдаете все требования инструкции по укладыванию и монтажным работам.
Применение пакета досок
Устройство ростверка из пакета досок имеет свои особенности:
Рекомендуется использовать доски 50* 200 мм, хорошего качества, сухие, пропитанные антисептическим раствором
Важно, чтобы ширина досок была абсолютно одинаковой. Различные по ширине доски приведут к нелинейности по высоте плоскости ростверка при формировании пакета.
При монтаже важно правильное соблюдение последовательности в расположении элементов
Устанавливается пакет по оголовкам свай, как и в случае с брусом, обязательно прокладывается слой рубероида сверху оголовков.
Первыми монтируются крайние доски по наружным осям фундамента с опиранием на боковую сторону 50 мм. Крепятся к оголовкам снизу на саморезы через отверстия в пластине. Затем монтируются средние доски внутренних осей в торец к крайним доскам и закрепляются на гвозди.
После этого устанавливаются средние доски по наружным осям и крайние по внутренним, крепятся саморезами к оголовкам и гвоздями в местах стыков. СП 31-65-2002 в пункте 6.2.11.1 рекомендует при обвязке брусом или доской применять оцинкованные гвозди или пластины. Последними монтируются внутренние доски по наружным осям, крепятся на саморезы. В результате получается ростверк шириной 150 мм из пакета досок, установленных на ребро. Так должно получиться угловое соединение при соблюдении технологии раскладки досок в пакет.
Для увеличения жёсткости доски пробиваются гвоздями с обоих сторон пакета через 50—60 см по всему периметру ростверка. Рекомендуется устанавливать скобы в местах стыков, внутренние уголки, стягивающие винты по периметру пакета. Соединения выполняются только в пределах опорной пластины оголовников. Общий вид на ростверк из пакета досок
Обратите внимание на узлы соединений.
Как правильно обвязать свайный фундамент | Город свай
Фундамент свайно-винтовой с обвязкой брусом может сочетаться с металлическим швеллером. Обвязка нужна, чтобы правильно зафиксировать свайный фундамент, надежно зафиксировав его в проектном положении. Фундамент свайно-винтовой с обвязкой брусом предотвращает смещение фундамента под воздействием внешних сил.
Правильно обвязанный свайный фундамент позволяет равномерно распределить нагрузку на все сваи. Чтобы узнать чем и как правильно обвязать свайный фундамент или винтовые сваи, нужно провести расчет нужного объема свай для фундамента. Чем их больше, тем меньшим сечением у фундамента свайно-винтового с обвязкой брусом. Также верно и обратное.
Основные типы обвязки свай своими руками
Свайно-винтовой фундамент, с обвязкой брусом или швеллером, обеспечивает прочное основание зданию. Обвязка часто применяется в современном строительстве. Винтовые фундаменты позволяют возводить здания на неустойчивых грунтах. Применение свайно-винтовых фундаментов можно посоветовать на этапе возведения новой постройки или для укрепления готового фундамента. Дополнительное применение свайно-винтовых конструкций поможет в ремонте или реконструкции частного дома, при повышении веса здания.
Для проведения работы своими руками, понадобятся следующие материалы и инструменты:
- брус;
- швеллер;
- уровень;
- сварочный аппарат;
- закладные шпильки;
- электропила.
Для удержания свай в пазах, необходимо надежно их укрепить. В частном строительстве домов обвязку делают брусом, укрепленным швеллером. Для правильной обвязки свайного фундамента, это требование не является обязательным. Сверху на сваи можно прикрепить специальные оголовки. Но если высота винтовых свай более 60 см, то сделать их обвязку необходимо.
Рекомендации по обвязке свай швеллером
Соединяя опоры швеллером важно правильно состыковать обе балки. Надежным методом соединения швеллеров принято считать соединение в накладку
Делается укрепление продольными балками, затем они закрепляются на выровненных по высоте винтовых сваях. Если длина балки превышает 4 метра, стыковка выполняется на промежуточной опоре. Прочность конструкции от этого не страдает, поскольку ослабленный швеллер имеет надежную опору — винтовые сваи. При таком способе нагрузка распределяется равномерно.
Для увеличения жесткости конструкции можно обвязать ее металлическим швеллером. Чаще всего используют швеллер шириной 160 мм. В случае, когда диаметр свай 108 мм, можно обойтись швеллером шириной 140 мм. Обвязка большого фундамента обычно требует применения спецтехники. В индивидуальном строительстве редко есть такая возможность, а потому укрепление швеллером применяется редко.
При соединении швеллерных балок можно применять сварочный шов или болтовое соединение. Для укрепления конструкции металлическим материалом, необходимо предварительно защитить его от коррозии. Защиты от коррозии можно добиться антисептиками или креозотом.
Советы по выполнению обвязки свай брусом
Обвязка свайно-винтового фундамента деревянным брусом оптимально подходит для деревянных конструкций
При этом важно тщательно выровнять все опоры, чтобы предотвратить перекосы бруса. Также допустимо выравнивать конструкцию пропилом на необходимую глубину в местах соединения
Для состыковки брусков, на них выполняются распилы, чтобы сложить их под прямым углом, а затем скрепить джутом.
Такую работу выполняют одновременно несколько человек, в одиночку провести состыковку не выйдет. Для увеличения срока службы фундамента брус, как и металлические элементы, обрабатывают антисептиком. В данном случае, он предотвращает гниение. Также, между брусьями рекомендуется уложить прокладки из рубероида.
При возведении деревянного сруба, роль обвязки играют его нижние балки. Если при проведении работ на бруске появилась трещина, он нуждается в замене. Качество каждого бруса влияет на прочность конструкции в целом.
Рекомендации выполнения обвязки фундамента
Для усиления основание дома, можно укрепить его уголком по диагонали или залить стяжку опор бетоном. Для крепления швеллера при установке свай, к обвязке приваривают арматуру. Для конструкции из деревянного бруса, крепление делается проволокой или шпильками, диаметром не менее М12.
Процедура выполнения обвязки швеллером
Этот способ пользуется популярностью, ведь позволяет добиться более высокой жесткости конструкции. Однако следует помнить, что если речь идет о масштабных строительных работах (площадь фундамента достаточно большая), то для обвязки придется прибегать к помощи крана.
- Не стоит забывать при покупке швеллера и о крепежах. По мнению экспертов, предпочтительнее использовать комбинированные соединения, то есть использовать и болты (или заклепки), и сварку.
- Еще при обвязке следует позаботиться о защите металлических элементов от коррозии.
Между грунтом и основанием останется прослойка воздуха, из-за чего там будет скапливаться влага (как правило, это наблюдается в межсезонье). Из-за этого начинают развиваться коррозийные процессы на поверхности обвязки. Если об этом позаботиться заранее, то подобного рода проблем можно запросто избежать. Для обработки швеллеров можно использовать:
- антисептик;
- грунтовочный состав;
- другие средства, предназначенные для борьбы с ржавлением.
Лишь при условии должной обработки обвязка из швеллера будет сложить достаточно долго, а вам не придется переживать по поводу состояния фундамента.
Укладка и закрепление бруса
Производим несколько последовательных операций:
- Намечаем углы конструкции и с помощью треугольника проверяем, чтобы они были прямыми.
- Начиная с угла, укладываем поочередно все брусья. Стыки забиваем уплотнителем — джутовой лентой.
- В конце укладки всех частей обвязочного бруса снова проверяем углы и горизонтальность собранного каркаса.
- Закрепляем брусья на оголовках свай. Зачастую здесь используют болты, для которых в оголовках свай заранее просверливаются отверстия.
- Эти отверстия дублируют в сверху расположенных балках и стягивают все болтом. Отсюда следует, что каждая опора имеет прочное соединение с обвязкой. Чтобы избежать сверления балок, можно заменить болты на саморезы.
- Закрепление брусьев между собой. На прямых участках каркаса используем замковое соединение. В других случаях допускается использовать уголки или скобы из металла.
По итогу монтажа обвязки обрабатываем все открытые места антисептиком (от гниения и грибка) и антипиреном (повышает огнестойкость, особенно актуально для сосны) и укладываем слой гидроизоляции. Обвязка винтовых свай брусьями своими руками готова.
- Как сделать столбчатый фундамент для каркасного дома своими руками
- Как правильно построить каркасный дом?
- Возведение каркасного дома своими руками: пошаговая инструкция и материалы
