Канализационный обратный клапан

Виды обратных клапанов и принцип их работы

Принцип работы запорного клапана основан на перекрытии заслонки или создании другого препятствия для стоков, которые поднимаются в обратном направлении. На выходном патрубке или внутри устройства установлен шарик или пружинный механизм. При подъеме сточных масс давление снизу на шар или заслонку увеличивается, а они прижимаются к выходному отверстию, перекрывая просвет трубы.

Существует несколько типов клапанов: шаровые, подъемные, лепестковые и межфланцевые. Подробно рассмотреть, как работает каждый тип устройства, можно на видео, где демонстрируется нормальный и обратный ток воды, который блокируется запорной арматурой.

Принцип работы обратного клапана.

Поворотные лепестковые

В поворотных клапанах запорной частью конструкции является тарелка (мембрана), усиленная пружиной. Мембрана выполнена в виде лепестка — округлой заслонки.

Если сточные массы движутся вниз под действием силы тяжести, то она поворачивается и смещается, не препятствуя прохождению воды. Гидравлическое давление сжимает пружину, и в ней накапливается механическое напряжение. Когда давление падает, пружина разжимается, а проход запирается. Если сброс стоков сверху отсутствует или массы движутся в обратном направлении, то усилие пружины прижимает «лепесток» к ободку устройства.

Диаметр клапана больше, чем трубопровода, поэтому в месте его установки может возникнуть затор. Чтобы избежать его образования, в верхней части устройства располагают технологическую крышку, которую можно снять для прочистки просвета, промывания стенок и механизма.

Подъемный

В подъемном клапане препятствие не поворачивается относительно направления потока, а движется строго вертикально.

Схема устройства подъемного канализационного клапана.

Благодаря конфигурации устройства входное отверстие стока находится ниже, чем выходное. При нормальном прохождении сточных масс давление приподнимает запорную крышку, сжимая пружину, которая прижимает ее к ободку трубы.

Из-за вертикального расположения прижимающей пружины подъемный клапан является более надежным, чем поворотный, но засоряется гораздо чаще. Для восстановления проходимости трубы необходимо снять несколько болтов, а затем заменить или очистить устройство от мусора.

Шаровый

В шаровом приборе входное отверстие перекрывается крупным пластиковым шариком. Верхняя часть клапана разработана таким образом, чтобы при движении сточных масс сверху вниз шар вдавливался в специальное углубление. Это углубление располагается сверху трубы, поэтому округлое препятствие приподнимается только на диаметр потока.

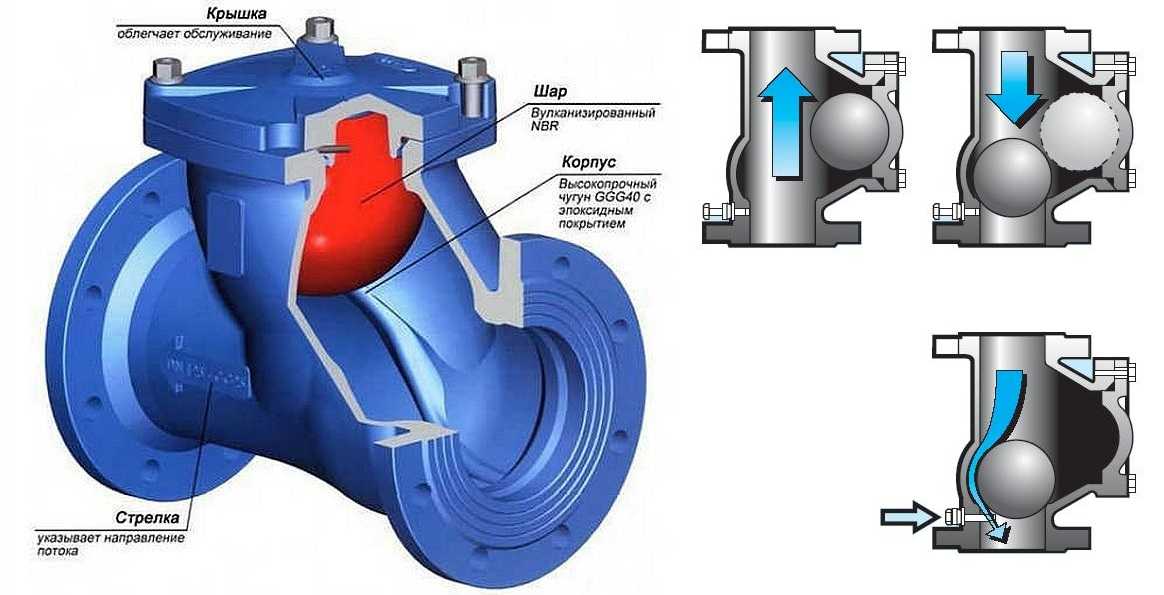

Строение шарового обратного клапана на канализацию

Углубление и входной ободок соединены дополнительным сочленением, которое облегчает перемещение шара.

Из-за отсутствия уклона в противоположном направлении при обратном токе фекалий шарик не поднимается, а прижимается к ободку входного клапана.

Шаровые запорные устройства хорошо подходят для встраивания в систему напорной канализации. Усилие потока, нагнетаемого насосом, надежно удерживает шарик в углублении, не позволяя уменьшить давление воды.

В отличие от пружинных клапанов, она допускает просачивание сточных вод из-за неплотного прилегания шара. Это считается существенным недостатком, несмотря на то, что просочившихся масс и вод недостаточно для затопления.

Межфланцевый

Межфланцевый обратный клапан обладает небольшими размерами.

Межфланцевый клапан отличается небольшими габаритами. Запорная часть выглядит как заслонка, которая поворачивается относительно нормального потока жидкости.

Если крепление заслонки представляет собой горизонтальный стержень по центру устройства, то запор состоит из 2 частей-полукругов. Запор в виде цельной тарелки крепится к стенке клапана тугой пружинкой.

Несмотря на размерное преимущество в сравнении с другими пружинными моделями, межфланцевые приспособления устанавливаются преимущественно в водопроводные сети, а не в канализацию.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

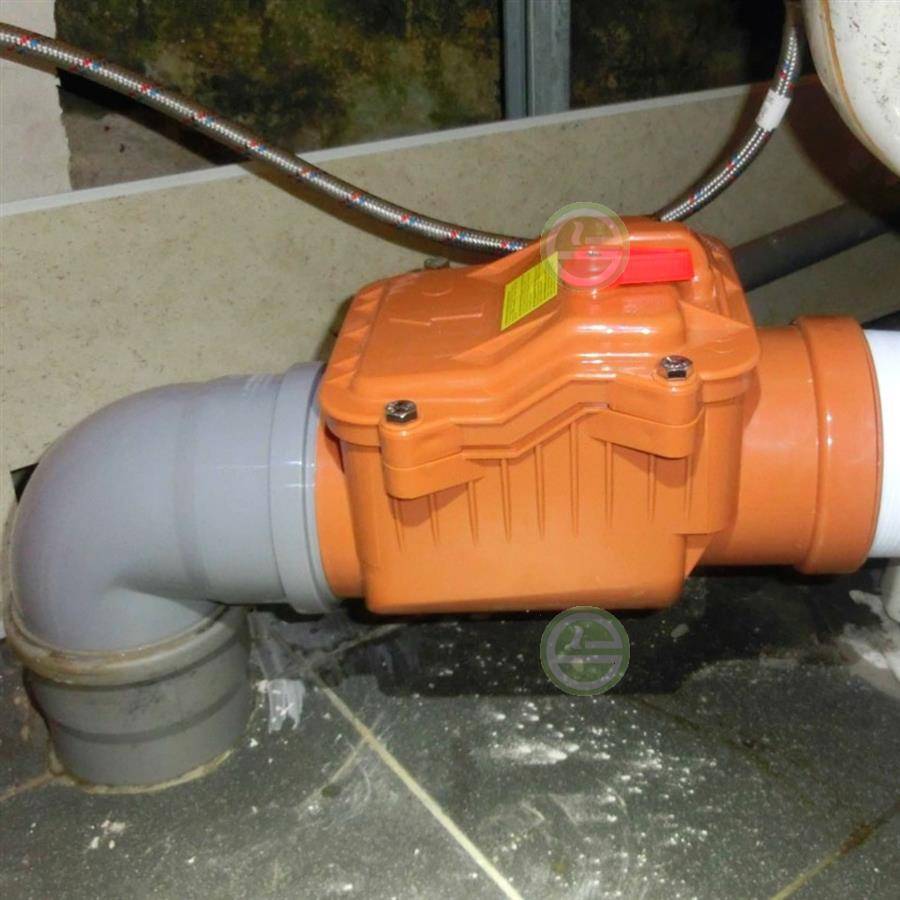

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху. Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Стоит ли заменять чем-то другим?

Обратный клапан для стиральной машины – не такой уж редкий товар, но найти его в магазинах, тем более, если вы живете в маленьком городе, удается не всегда. Поэтому многих интересует вопрос: можно ли использовать что-то другое для предотвращения сифонного эффекта?

К сожалению, ответ на этот вопрос будет отрицательным. Аналогов антисифону пока еще не существует. Чтобы обойтись без него, придется организовать слив таким образом, чтобы все элементы системы располагались как положено, и тогда сифонного эффекта не будет.

Источники

https://o-vannoy.ru/stiralnaya-mashina/obratnyj-klapan/ http://vannayasovety.ru/tekhnika/obratnyj-klapan-na-sliv.html

Где нужно устанавливать

  • При необходимости обратный клапан устанавливают там, где нужно обеспечить движение потока в одном направлении.
  • После счетчика воды, для защиты от гидравлического удара
  • На трубы горячей и холодной воды при одновременном использовании. Из-за разности давления возможно перетекание через смеситель
  • На входе водонагревателя во избежание выхода нагревшейся воды в систему холодного водоснабжения
  • Перед насосом или насосной станцией для предотвращения оттока воды в случае отключения электричества или поломки
  • На самом входе всасывающей трубы
  • В системе защиты от проточек посудомоечной и стиральной машины

Как правильно установить

Самая простая установка обратного клапана через муфту с резьбой. Подходит для монтажа в системе водоснабжения квартиры и частного дома.

Порядок работ (инструкция пошагово)

Даже самая надежная запорная арматура со временем выходит из строя. Поэтому необходимо знать, как самому снять обратный клапан.

  • Сначала нужно кранами перекрыть поток воды
  • при необходимости слить из системы
  • Потом откручиваем гайки.
  • Демонтируем фланцы или фитинги
  • Снимаем обратный клапан.
  • Если есть возможность меняем вышедшие из строя детали (например, пружину)
  • Собираем в обратном порядке.

Виды канализационных клапанов

На рынке инженерной сантехники представлено большое разнообразие обратных клапанов для канализационной системы. Они различаются по месту монтажа, способу установки, а также по материалу производства.

По месту применения

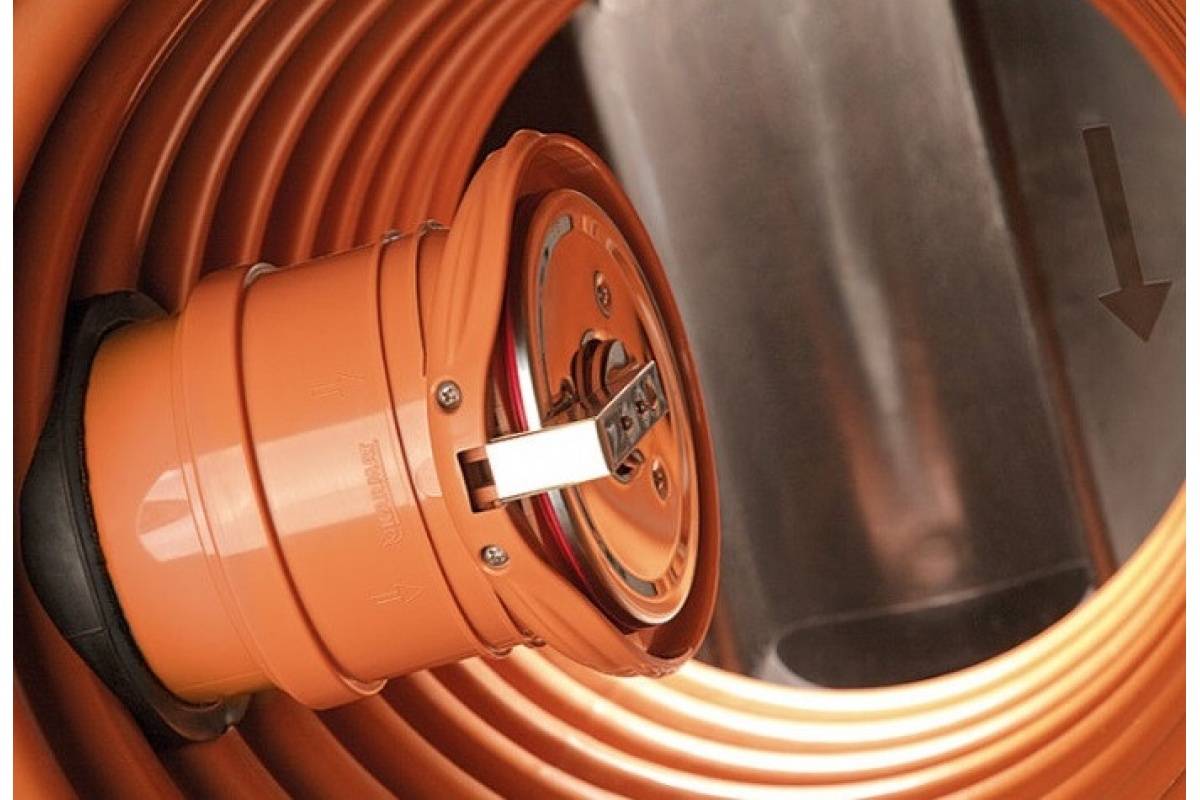

Согласно месту расположения конструкции, обратные клапаны используются на уличной канализационной системе и на внутренней, размещенной в квартире. Например, для наружной канализации используют диаметр 110, 160 и 200 мм. Это большие широкие трубы, на которые устанавливают изделие с ручным фиксатором и предохранителем. Модель устанавливается в горизонтальном положении на улице или в подвальных помещениях. Внутри изделие оснащено нержавеющей заслонкой.

Клапаны для установки внутри квартиры можно использовать двумя способами:

  • установить один прибор на трубу канализации;
  • установить несколько элементов на каждый сантехнический прибор.

Устройство изделия с размерами на чертеже

Второй вариант обойдется дороже, а первый требует значительных затрат площади для вписывания устройства в канализационную трубу. Диаметр 50 мм используют для индивидуального монтажа на приборы, а диаметр трубы 110 мм – при установке на общую трубу слива.

По способу монтажа

Согласно способу установки, обратные канализационные клапаны можно поделить на:

  • фланцевые;
  • межфланцевые;
  • муфтовые.

Первый вид устанавливается на трубопровод при помощи фланцевого соединения. Устройство комплектуется ответными фланцами и специальным крепежом. Конструкция может быть изготовлена с подъемным, дисковым, шаровым или поворотным затвором. С трех сторон есть пластины, на которых должны располагаться болты, образуя фланцевое соединение. Зачастую такие модели изготавливают из чугуна.

Межфланцевые клапаны отличаются небольшими габаритами и невысокой стоимостью. При монтаже такой вид затвора закрепляется между трубопроводными фланцами. Этот тип легко демонтируется, замена деталей производится быстро и без проблем. Внутренний механизм таких моделей представлен дисковыми и двухстворчатыми заслонами.

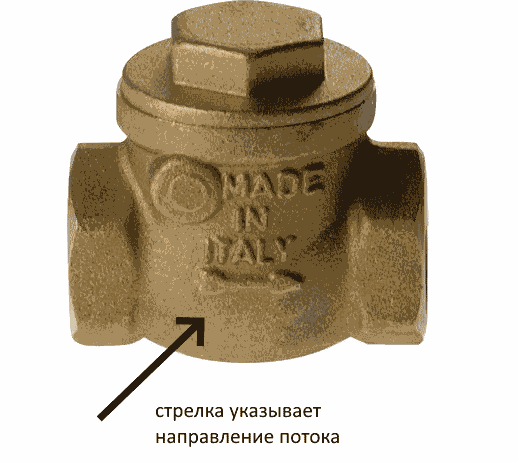

Еще один вид обратного канализационного клапана – муфтовый или резьбовой

Из названия понятно, что крепление представлено резьбой. Часто производство используется нержавеющую сталь, чугун и латунь. Имеется два основных вида конструкции, в народе их называют «качелька» и «бочонок».

По материалу изготовления

Для производства обратных клапанов на канализационный стояк используют те же материалы, что и для изготовления труб. Конструкции бывают:

  1. Чугунные – используются на магистральных канализационных системах, чаще устанавливаются на трубах большого диаметра. Модели способны выдержать сильное давление без деформации.
  2. Пластиковые – самый популярный тип для монтажа на внутриквартирных системах. Доступные и простые в монтаже устройства.
  3. Стальные – используются на уличных системах, устойчивы к коррозии, не подвергаются воздействию агрессивной среды.
  4. Бронзовые – обладают длительным сроком службы, а также хорошей сопротивляемостью внешним факторам. Имеют высокую стоимость по сравнению с другими вариантами.

Запорная арматура будет работать по принципу воздействия на нее напора воды в трубе

Все представленные варианты отличаются хорошим функционированием, но использовать каждый вид необходимо по назначению.

Виды обратных клапанов

Запорные канализационные механизмы по месту установки могут быть:

  • для улицы;
  • для помещения.

Совет! Выбирайте модели, устойчивые к отрицательным температурам и хорошей пропускной способностью, если устройство будет установлено в канализационную трубу на улице.

По способу установки делятся на:

  • фланцевые;
  • межфланцевые;
  • муфтовые.

Межфланцевые обратные клапаны устанавливаются  в металлических трубах, для их монтажа понадобится использовать сварку. Однако для его установки не понадобится много времени.

Совет! Монтируя обратный клапан, подберите место так, чтобы когда понадобится его почистить от засоров, легко можно было бы снять крышку.

В зависимости от вида запорного устройства обратные клапаны делятся на:

Обратные поворотные клапаны. Запирающий элемент – «захлопка». При нормальном потоке воды она находится в открытом положении, если же давление начинает падать,  крышка, захлопнувшись, перекроет проток жидкости.

Подъемные клапаны. Затворным механизмом является подъемный золотник. При нормальном потоке жидкости золотник поднят. Есть возникнет необходимость отремонтировать такой клапан – не обязательно его полностью демонтировать

Его минус: он слишком чувствителен к загрязненности среды.
ВАЖНО! Ось подъемно-золотникового клапана обязательно должна располагаться вертикально, поэтому они могут быть установлены лишь на участках трубопроводов, которые находятся в горизонтальном положении.
Шаровые клапаны. Пружина прижимает шар к седлу при нормальном потоке воды

Если давление упадет, шарик перекроет стенки отверстия, прижимаясь к его стенкам. Их чаще всего используют в сантехнике.

Выбирая подходящий вариант, обратите внимание на следующие характеристики:

  • диаметр раструбов;
  • материал;
  • размер устройства;
  • сложность монтажа;
  • качество и гарантия;
  • цена.

Обратные клапаны изготавливаются из того же материала, что и трубы:

  • пластик;
  • бронза;
  • сталь, в том числе нержавейка;
  • чугун;
  • другие материалы, встречающиеся реже.

Выбирайте материал, совпадающий с материалом канализационных труб, установленных в загородном доме либо квартире. Врезать клапан из пластика в трубопровод из чугуна, и наоборот, будет нецелесообразным. Самая доступная цена у пластиковых обратных клапанов.

По размеру запорный механизм выбирайте, исходя из того, сколько свободного пространства есть для его установки. Также нужно помнить о том, что одни клапаны должны быть установлены вертикально, другие – горизонтально (используется чаще).

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Устройство и особенности работы

Современный обратный клапан обладает прочным корпусом в виде шестигранника, внутренняя часть которого поделена на несколько отдельных отсеков: приемное отделение, ограничитель с надежной фиксацией запорного узла и функцией небольшого ревизионного окна, а также выпускного отсека.

Приемная зона находится непосредственно перед запорным механизмом, который соединяет вход в изделие с канализацией. Специальный ограничитель необходим для свободного движения сливаемой жидкости лишь в одном направлении.

Если вода начинает передвигаться в противоположном направлении, то прибор мгновенно закрывается. Выпускной отсек нужен для быстрого вывода стоков из отдела ограничителя, поэтому считается соединительным элементом между механизмом и отходящим контуром.

Принцип работы обратного клапана основан на перекрытии трубопровода с помощью затворного механизма. Это происходит при полной остановке свободного передвижения стоков по контуру.

Устройство выравнивает давление в системе, а запор из-за силы тяжести перекрывает трубопровод и закрывает клапан.

Управление прибором осуществляется механическим методом или в автоматическом режиме. Номинальный размер изготавливаемых приспособлений составляет от 50 до 300 мм. Из-за конструктивных особенностей устройство может монтироваться в определенном месте соединения двух труб горизонтальной плоскости или вертикальной. А также его подключают к главному стояку или на каждый слив сантехнических механизмов.

Способ монтажа клапана позволяет выделить следующие конструкции:

  • Фланцевые. Подходят для соединения с трубами большого сечения, имеющими подобный элемент для крепления. Клапан с фланцами удобно монтируется на участках трубопровода с вертикальным или горизонтальным расположением.
  • Раструбные. Клапан с коническим раструбом и уплотнительным кольцом из резины легко сопрягается с другими элементами трубопровода.
  • Муфтовые. Изделия предназначены для сопряжения с трубами (в основном металлическими) небольших диаметров – до 2,5 дюймов.

Фланцевый и муфтовый обратный клапан

Материалом для изготовления обратных клапанов служит:

  • Нержавеющая сталь. Применяется для производства межфланцевых изделий. Также могут изготавливаться клапаны других типов для включения в систему из металлических труб. В изделиях из других материалов могут применяться заслонки из нержавейки.
  • Поливинилхлорид (ПВХ). Наиболее распространенный материал для корпусов канализационных затворов большого сечения.
  • Полипропилен. Клапан канализационный обратный 110-315 мм полипропиленовый сохраняет работоспособность при +95°С без деформации. Материал корпуса включает компоненты, способные частично подавлять рабочие шумы изделия.
  • АБС-пластик. Из этой термопластической смолы получают прочные и ударостойкие корпуса для обратных клапанов.
  • Чугун. Такие конструкции рекомендованы для монтажа в нагруженные системы (чаще наружные) из чугунных труб большого сечения.

Специфика строения системы

Канализация в многоквартирном доме – это сложная система. Ее функционирование в теории должно быть беспрепятственным, но это происходит только тогда, когда каждый житель отдельной квартиры соблюдает правила эксплуатации. То есть не сбрасывает все подряд отходы, вовремя делает профилактику засоров труб и т.д. Так должно быть в идеале, но на практике нет.

Инженерная система канализации в доме состоит из вертикальных и горизонтальных элементов. Последние размещены в квартире – это трубы к раковине, умывальнику, унитазу. Именно с них стоки переходят в вертикальные элементы, в частности, общий стояк, они собирают стоки и сбрасывают их вниз в магистральный коллектор.

Если в системе образуется засор, например, кто-то выбросит в унитаз полиэтиленовый пакет, вероятно, что это почувствую много жильцов. Если он не застрянет в горизонтальных трубах отдельной квартиры, а где-то дальше по системе, канализация будет парализована. К тому же из санитарно-гигиеничных приборов могут пойти стоки. В этом случае очень помогает канализационный квартирный обратный клапан.

Недостатки обратного клапана. Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:

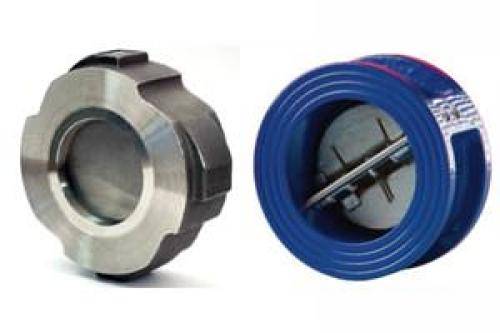

Клапан межфланцевый, пружинный дисковый и двухстворчатый.

Самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.

В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.

При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 мм – 200 мм.

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.

В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.

За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.

Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка».

Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.

При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.

Поэтому поворотные обратные клапаны разбиваются на две группы:

  1. Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
  2. Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.

Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.

Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.

Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник.

Под действием давления воды золотник поднимается, пропуская поток.

При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
