Как сделать несъемную опалубку из пенополистирола?

Маркировка блоков из пенопласта

Маркировка блочных элементов опалубки из пенопласта соответствует толщине заливаемой бетонной смеси и имеют стандартные размеры 100 – 500 мм. Фундаментная конструкция может быть различной конфигурации по высоте и поэтому для удобства составления опалубки производители выпускают опалубочные модули из пенополистирола разной высоты, которые называются доборными блоками. Наиболее часто применяются типовые блоки с размерами 100 х 30 х 25 см весом 1,5 кг с различным внутренним сечением и внутренними перемычками в количестве 8 штук. Линейная конфигурация ленточного фундамента состоит из прямых участков, наружных и внешних углов. Для образования угловых соединений используются угловые блочные элементы «тройники» с монтажными отверстиями для прохождения инженерных коммуникаций.

Установка

Установка несъемной опалубки

Всем известно, что для фундамента важно использование экструзивного пенополистирола, так как у несъемной опалубки присутствуют гидроизоляционные свойства. Такая несъемная опалубка лучше, чем традиционная

Все потому, что прочнее, а также она защищена от появления сырости. Также отличием такого материала считается – при заливке бетонной смеси для фундамента враспор, конструкция не нуждается в дополнительной поддержке каркаса.

Выполняя работу, плиты из пенополистирола крепятся к стене траншеи, и только после этого залить бетонную смесь. Вследствие чего грунт никак не может повлиять на бетон, а опалубка остается невредимой.

В момент строительства стен отгораживаться и пытаться защититься от образования сырости не стоит, ведь паронепроницаемость материалов это тоже плохо, и к тому же вредно. Однако стоит учесть давление бетона на стены опалубки из пенополистирола.

Производители создали специальные блоки для заливки бетонной смеси, благодаря им, стены средней высоты создаются без особого труда. Однако всю работу своими руками производят не сразу, а разделяя ее равномерно на несколько этапов. Посмотрите видео, как использовать несъемную опалубку.

Для некоторых людей это становится неудобным, поэтому чтобы как-то убрать ограничение, нужно сделать еще один дополнительный каркас. Это снижает некоторые достоинства такого типа опалубки для фундамента.

Давайте разберемся, как проводиться установка и заливка стен с применением пенопластовой опалубки:

Первым делом осматривайте поверхность фундамента. Если есть такая необходимость, то основание выравнивается. Так как такой тип опалубки этого требует.
Производим разметку основания своими руками, отмечаем углы и другие, немало важные элементы.
Далее устанавливаются своими руками блоки опалубки

Как следует, обратите внимание на то, чтобы они были соединены между собой, это касается углов. Проводить такую работу в момент строительства желательно сразу, полностью пройдя весь периметр здания

Проверяйте всю разметку и укладку блоков с помощью уровня своими руками.
После этого переходим к монтажу арматуры и заливки бетонной смеси.
Работы продолжаются тогда, когда бетон становится прочнее, после чего укладывают следующую партию блоков и так далее.

Плюсы и минусы конструкции

В качестве формирующего элемента опалубка из пенополистирола имеет ряд преимуществ. Понятие «несъёмная» опалубка предполагает, что формирующие блоки после застывания бетона не демонтируют. Монтаж не требует задействовать специальную строительную технику.

Преимущества несъемной опалубки для фундамента из пенополистирола:

1. Легкость и прочность конструкции. По своей структуре пенополистирол напоминает пробковый материал. Несмотря на кажущуюся хрупкость, в высоту из таких блоков можно заливать стены до 3 м.
2. Универсальность: пенополистирольные блоки производятся стандартных размеров и могут использоваться для возведения разнообразных конструкций.
3. Минимальная трата времени для установки: нет нужды в квалифицированных специалистах, механизм сборки производится по принципу конструктора.

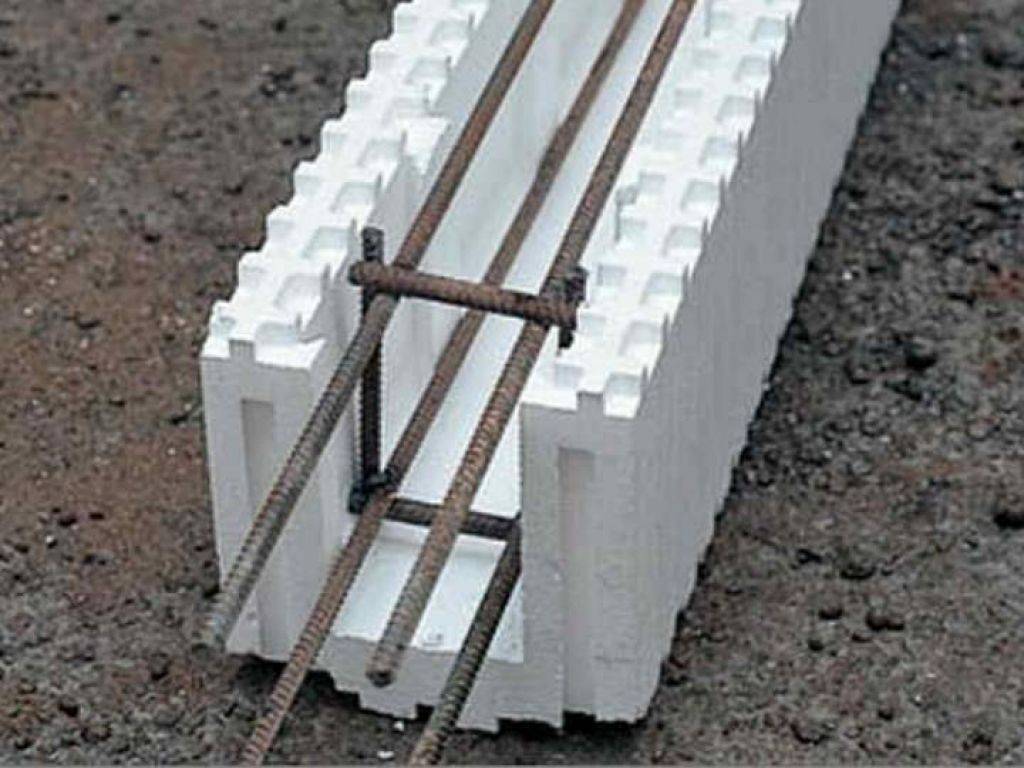

4. Для усиления армированием в составляющих предусмотрены пазы.
5. Материал практически не впитывает воду.
6. Сохраняет температуру застывающего бетона равномерной. При заливе фундамента в холодную пору защищать бетон от промерзания нет необходимости.
7. Возможность монтирования коммуникаций до установки блока.
8. Качественный состав исключает гниение, не привлекателен для насекомых и грызунов.
9. Жароустойчивость, долговечность.
10. Сокращение сметы до 30%.

Следует отметить недостатки опалубки из пенополистирола:

1. На стадии монтирования необходимо произвести заземление, так как пенополистирол — диэлектрик.
2. Подвергается разрушению при взаимодействии с органическими растворителями (смолы, керосин, ацетон, спирт).
3. Монтаж и заливка бетона должны производиться при температуре не ниже +5°.
4. Если для размешивания бетона используется обычная бетономешалка, то процесс замедлится. Лучшим решением будет использование бетононасоса.
5. Материал условно экологичен за счет обработки антипиренами, слабогорючий, но при горении выделяет токсичные газы.
6. Обязательна наружная облицовка, прямые лучи ультрафиолета способствуют снижению прочности материала.

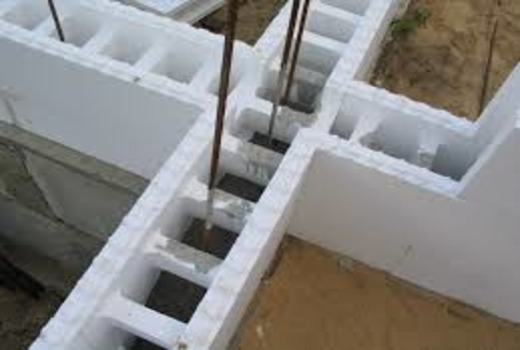

На фото несъемная опалубка из пенополистирола:

Прежде чем покупать материалы для опалубки, необходимо произвести расчёт количества блоков, учитывая, что при монтаже и подгонке они будут обрезаться.  Также стоит учесть возможные повреждения. Поэтому проще предусмотреть запас уже при покупке

Важно брать все необходимые комплектующие у того же поставщика, что и блоки для опалубки. Есть вероятность, что у разных фирм предусмотрены разные способы крепления и стандартные размеры

Виды опалубочных систем нового поколения

Производители предлагают разные виды опалубки несъемной конструкции. Различаются изделия формой и назначением. Каждый вариант имеет свои физико-технические характеристики.

Для фундамента и стен

Опалубочная конструкция бывает следующих видов:

• Легкие панели из прочного и плотного экструдированного пенополистирола (ЭППС). Листы соединяются между собой пластиковыми перемычками (распорками), в результате чего образуется внутренняя полость, куда устанавливается арматурный каркас и заливается бетон. С помощью панелей и крепежных элементов можно создавать опалубку нужных размеров. Пенополистирольные панели применяется для возведения внешних и внутренних углов.
• Блоки несъемной опалубки из пенополистирола изготавливаются различных форм. Для строительства используются элементы угловые, прямые, фигурные, криволинейные, переходные. Такое разнообразие форм позволяет возводить здания в самых сложных архитектурных проектах. Между собой пустотелые элементы фиксируются с помощью замковой системы «шип-паз», что позволяет наращивать любую высоту несущих стен. Замки расположены на вертикальных и горизонтальных торцах.
• Несъемная опалубка из полистиролбетона представляет собой пустотелые блоки и панели, которые применяются в малоэтажном частном и коммерческом строительстве. Отличаются изделия от пенополистирольных аналогов технологией монтажа — могут укладываться не только на подготовленное забетонированное основание, а также на утрамбованный грунт.

При использовании опалубки для фундамента из пенополистирола гидроизоляционные показатели основания увеличиваются. Причина проявления таких свойств заключается в свойствах бетона. Залитый в пустоты пенополистирола для опалубки фундамента бетонный раствор приобретает способность сохранять на протяжении длительного времени (не менее 10 часов) свою пластичность и текучесть. Это непосредственно сказывается на отсутствии температурных напряжений в толще бетона. В пенополистирольную опалубочную конструкцию раствор можно заливать при низких температурах окружающей среды +3-5°С.

Для перекрытия

Несъемная опалубка перекрытия из пенополистирола представляет собой модули параметрами 600х600х190 мм, усиленные ригелем или стальным профилем. Плотность пенополистирола 30 кг/м3. Главным требованием к элементам является способность удерживать массу раствора и армированного каркаса. Модули имеют ограничения в размерах при монтаже — в собранном виде не должны превышать длину 12 м.

Перед тем как изготовить своими руками опалубку, необходимо произвести точные расчеты количества материала. Учитываются разные виды блоков, а также отходы, которые образуются в результате подгонки элементов под конкретные параметры строения. Опалубочные элементы следует приобретать с запасом, так как изделия могут быть случайно повреждены или неправильно разрезаны.

Достоинства и недостатки

Преимущества опалубки несъемной из пенополистирола следующие:

• Одновременно служит стеновым, звуко- и теплоизоляционным материалом. Снижаются затраты на отопление почти в 3 раза.
• Простой и быстрый монтаж — не сложно устанавливать опалубку из пенополистирола своими руками. Сроки возведения сокращаются минимум в 1,5 раза по сравнению с другими строительными материалами.
• Удобства при прокладке инженерных систем — в модулях легко вырезаются отверстия в нужном месте.
• Легкий вес блоков и панелей, за счет чего снижаются затраты на транспортировку и упрощается рабочий процесс. Для монтажа модулей перекрытий не требуется подъемная техника
• Возможность строить здания в любой сезон и при температуре не ниже 5°С.
• Высокая устойчивость к коррозии. Стены не поддаются гниению, образованию грибка и плесени.
• Хорошее взаимодействие с другими материалами для внешней и внутренней отделки — фибролитовыми плитами, ДСП, плоским шифером, ЦСП, фанерой, ОСБ.
• Отсутствие «мостиков холода».
• Небольшой объем внутренних и наружных отделочных работ благодаря ровным поверхностям.
• Экологичность.
• Низкая стоимость. Строительство 1 кв.м. монолитных стен обходится от 12 тыс. руб., из оцилиндрованного бревна — от 18 тыс. руб., из клееного бруса — от 23 тыс. руб. Разница примерно в 1,5-2 раза.

Несмотря на многочисленные достоинства материалу присущи некоторые недостатки:

• Низкий показатель пожаробезопасности. Для каждого вида пенополистирола показатель разный, поэтому перед покупкой материала необходимо уточнять. В целях безопасности поверхность покрывается жаростойкими красками или обшивается негорючим отделочным материалом, оштукатуривается.
• Новая технология обходится дороже, так как специалистов по монтажу опалубки найти не просто.
• Стены из-за двойного слоя пенополистирола плохо «дышат», поэтому в доме наблюдается повышенная влажность. Это приводит к возникновению проблемы удаления конденсата из помещений. Одним из актуальных вариантов разрешения данного вопроса — обустройство принудительной вентиляции.
• Конструкции обязательно требуется заземление, так как в опалубке присутствует большое количество арматуры.

Как собрать систему?

Технология работ состоит в следующем:

• основание покрывается гидроизоляционным материалом;
• вбиваются арматурные прутья;
• расстояние между рядами выбирается, исходя из проведенных расчётов;
• блоки надеваются на арматурные пруты;
• фиксируется первый слой – горизонтальная арматура помещается в специальные пазы;
• соединение производится внахлест проволочными скрутками;
• на этом уровне размещаются отводы для дверных откосов и внутренних перегородок;
• форму несъёмной опалубки фиксируют при выкладке второго слоя блоков, с обеспечением перекрытия швов;
• отслеживается совпадение боковых сторон каждого слоя, при этом выполняется смещение ряда, чтобы обеспечивалось перекрытие швов;
• подобный процесс напоминает кирпичную кладку;
• по вертикали блоки фиксируются при помощи пазов. Для замыкания достаточно произвести лёгкий нажим;
• выполняется укладка третьего слоя, вертикальные швы выравниваются;
• проводится заливка бетона;
• раствор уплотняется глубинным вибратором или куском арматуры;
• Последние блоки лучше заполнить на ½ — шов окажется внутри блока и стены будут прочнее.

Стоимость конструкции из пенополистирола

На рынке строительных материалов можно найти пенополистирольные блоки разных форм, размеров, видов. От этого во многом зависит стоимость опалубки из данного материала. Однако есть усреднённые значения, на которые можно ориентироваться при составлении сметы:

• стандартными считаются размеры 125*250*250 см или 100*300*250 см. Цена таких блоков составляет от 250 до 500 рублей;

• отдельно необходимо покупать угловые блоки, стоимость которых от 200 рублей;

• цена торцевых блоков колеблется в диапазоне от 750 до 850 рублей;

• для фундамента и стен необходимо использовать разные блоки, которые отличаются размерами и толщиной, стеновые блоки стоят от 270 до 800 рублей;
• для изготовления перемычки необходимо выбирать специальные модули, стоимость которых около 450 рублей;
• стоимость иных элементов начинается от 10 рублей.

Благодаря большому количеству разных форм блоков зданию можно придать любую форму

Для составления сметы необходимо сначала составить проект строения, после чего, зная размеры блоков и параметры здания, можно легко посчитать необходимое количество строительного материала. Помните, что необходимо добавить к полученному количеству 10% на брак и отходы.

Отделка стен из пенополистирола

Фасадная отделка предлагается разнообразная. От самой простой и дешевой, шпаклевка и покраска, до самой дорогой отделки плиткой.

Пенополистирол стойко выдерживает резкие перепады температуры и обладает хорошей агдезией. Это приятно. А вот если вы захотите смонтировать сайдинг или вентилируемый фасад, то придется под каждый подвес вырезать в пенополистироле отверстия, чтоб подсистема крепилась к твердому, бетонному основанию.

При внутренней отделке стены обклеивают листами гипсокартона с последующей шпаклевкой или же штукатурятся с использованием армирующей сетки. Чтобы повесить что-то тяжелое, такое как радиаторы отопления или шкафы на кухне, детский спортивный комплекс придется сверлить отверстия до самого бетона. Все это выполнимо, но увы не так просто, как забить гвоздь в деревянную стену.

Отдельно надо упомянуть про монтаж коммуникаций, водопровода и электричества, потому что простота и легкость работы по стенам из пенополиуритана просто удивляет. Штробы с легкостью, без усилий делаются ножом или терморезаком. Если работать терморезаком, то процесс может омрачится едким дымом, поэтому лучше используйте простой нож. Но в сравнении со штроборезом или перфоратором это сущие пустяки.

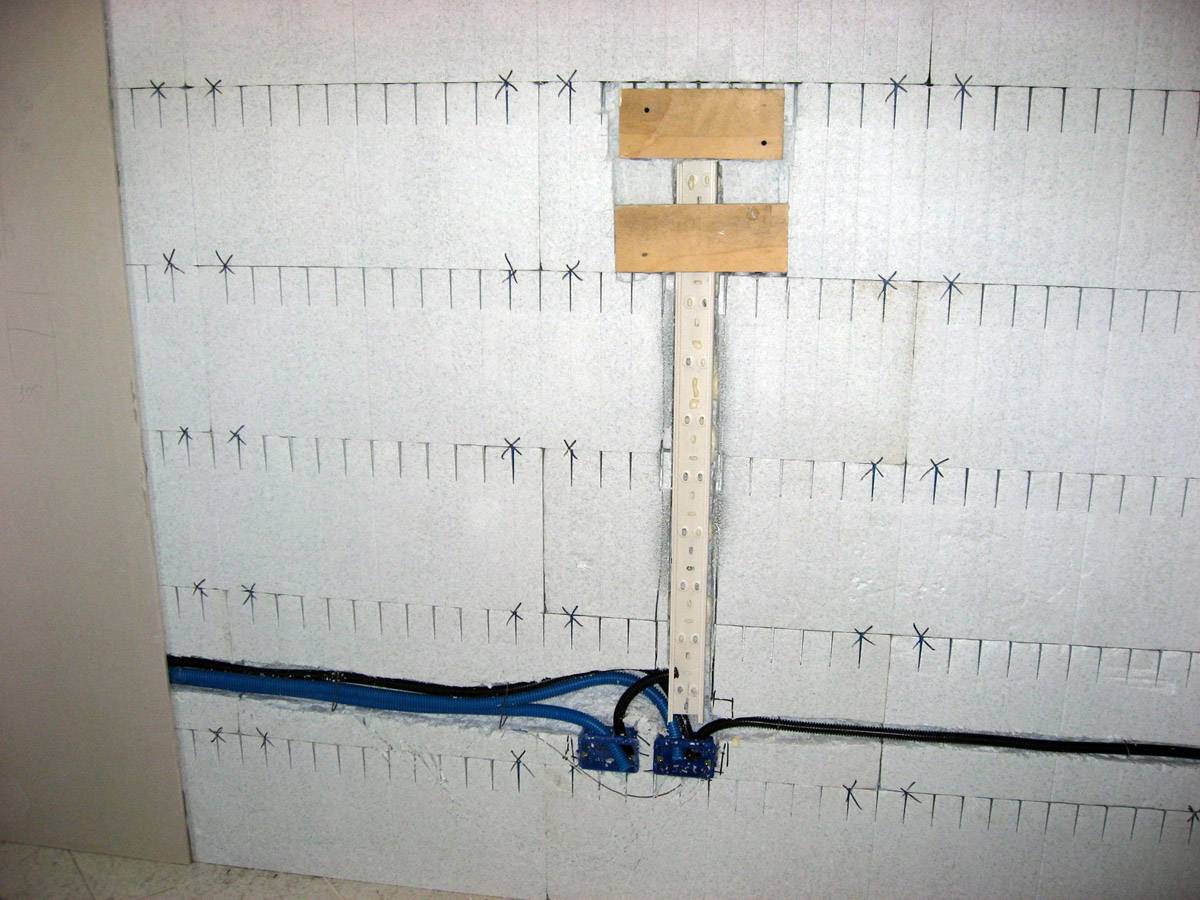

Прокладка электрических сетей

К тому же водопроводные и другие коммуникации можно проложить в самих стенах заранее еще на этапе возведения и заливки стен бетоном.

Монтаж коммуникаций внутрь стен

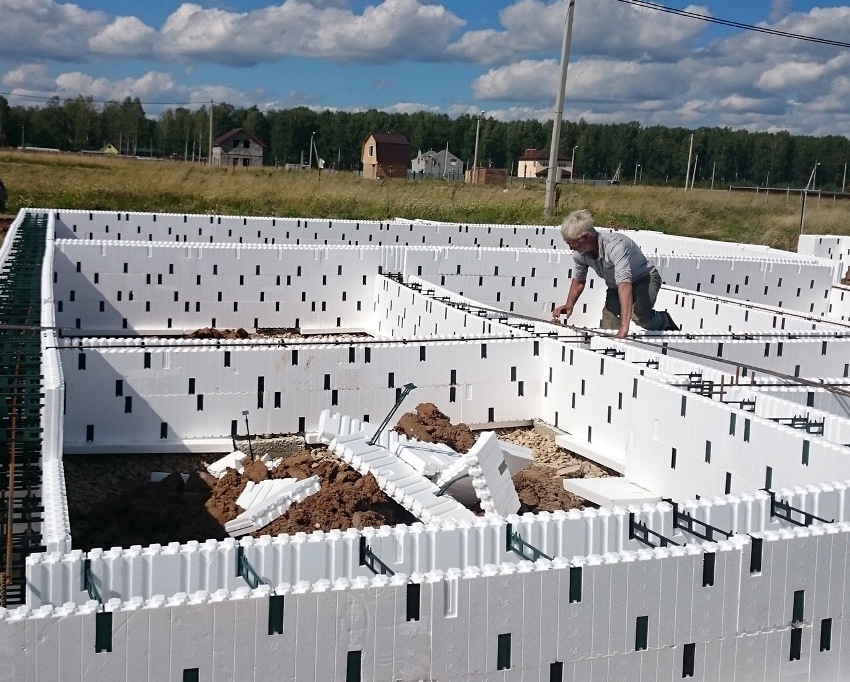

Как соорудить конструкцию из пенополистирола

Достоинства таких методов в том, что есть возможность соорудить стены любой толщиной и формой. Это не зависит от промежутка между простановкой стяжек и креплений других типов. В процессе монтажа используют пенопласт в виде уголков. Это позволяет соединять стены под углом 90°. Многие фирмы, поставляющие пенополистирола, предоставляют возможность приобрести варианты, состоящие из 2-х плит. При таком типе опалубок для фундамента из пенополистирола, появляется возможность отливать коробки разных витиеватых форм.

Небольшой вес и простота конструкции опалубок из пенопласта, на первый взгляд, дают возможность, возвести здание за несколько дней. Используя при этом дополнительные силы стройбригады. На практике может оказать, что не все так просто.

Учитывая большую массу бетона, даже скрепленные арматурой блоки не имеют особой прочности. Поэтому, нужно выждать еще сутки, прежде чем продолжать работы. За это время кладка даст усадку и станет прочной.

Примечание.

Подготовка прочного основания под несъемную опалубку из пенополистирола, играет немаловажную роль, позволяющую сделать возведенный дом прочным и надежным.

Собирая блоки несъемной опалубки из пенополистирола, необходимо связывать их друг с другом особо надежно. Нужно сделать идеально ровную линию горизонта, иначе все последующие ряды завалятся. Это грозит разрушением стены, поскольку изначальная крепость конструкций из пенопласта с бетоном внутри, намного меньше, прочности бруса и кирпича.

Внутреннее пространство опалубки из пенопласта желательно перекрыть сеткой из арматуры и наложить штукатурку. Стены можно обшить гипсокартоном, если размеры дома позволяют, или же отделать декоративной штукатуркой.

К отделке наружных слоев их пенопласта следует подойти более ответственно. Палящие солнечные лучи способствуют деформации материала, он начинает крошиться, и через несколько лет придет в полную негодность. Для предотвращения этих процессов внешние слои нужно отделать штукатуркой из смеси песка и цемента. На отделанные стены можно крепить любые отделочные материалы по своему усмотрению.

Качество установки несъемной опалубки для стен из пенополистирола зависит от того, насколько добротный материал используется для этой цели. Полимеры, подвергающиеся качественной очистке от продуктов реакции и защитной обработке, по идее должны быть безопасными.

Иначе, бензольные, газовые, стирольные пары начнут постепенно отравлять человеческий организм. Гигиенические и санитарные сертификаты, к сожалению, не могут гарантировать безопасности продукта. Данную информацию могут предоставить производители, и то не во всех случаях.

Без сомнения, способ производства несъемной опалубки из пенополистирола, со временем вытеснит более затратные варианты. Особенно это касается зданий, не предназначенных для постоянного проживания людей. Открытым остается вопрос решения проблемы горючести пенопласта и его токсичности.

Изделие «бетон-пенополистирол-бетон»

Несъемную опалубку из пластин пенополистирола возводят из элементов заводского изготовления. Изделия представляют собой плоский пенополистирол. Теплоизолятор покрыт с двух сторон арматурной сеткой.

В таком виде элемент устанавливают на место. Стержни смежных элементов соединяют мягкой стальной проволокой. На обе стороны ограждения набрызгивают бетонную смесь с финишной отделкой.

Отличием плоских изделий от блок-оболочек являются:

Бетон-пенополистирол-бетон

• высокая заводская готовность;
• простота монтажа;
• низкий расход бетона;
• повышенная скорость строительства.

Положительные качества пенополистирола увеличивают популярность полистирольных конструкций. Легкий вес изделий и простота монтажа позволяют выполнять строительство своими руками. Заводская готовность элементов требует минимального количества инструмента для строительных работ.

Монтаж щитов

Вооружившись строительным уровнем и отвесом можно начинать опускать собранные щиты в траншею. Крепятся щиты друг к другу с помощью обрезков, которые забиваются с наружи. При установке щитов нужно следить за горизонтальностью и особенно за вертикальным уровнем элементов, используя отвес и монтажный уровень.

Для усиления угловых соединений сначала их закрепляют кусками обрезков, после чего на каждую доску с наружной стороны прибивают стальной угольник. Стены между собой, кроме обрезок досок, дополнительно скрепляют стяжками, чтобы во время заливки бетона противоположные стороны не разошлись.

Обязательно устанавливаются деревянные укосы с наружных сторон стен. Укос – это кусок доски со спиленным под 45 градусов углом. Его устанавливают между грунтом и стенкой, либо, если расстояние большое, то делаются угольники, которые прибиваются к самой нижней части стенки.

При установке съемных опалубок заранее беспокоятся о процессе демонтажа. Чтобы его облегчить, стенки щитов смазывают гидрофобными составами или устанавливают полиэтиленовую пленку. Верхний край опалубки должна возвышаться над землей, если это строительство дома, минимум на 30 см.

Разновидности материала

Современные технологии предоставили строителям широкий выбор материалов, которые можно использовать в изготовлении несъемных форм для заливки фундамента. Продукция различается по многим показателям, имеет свои достоинства и недостатки. Правильный выбор можно сделать только после всесторонней оценки каждого материала.

Пенополистирол

Пенополистирол

Изготовленные из полистирола плиты пользуются высокой популярностью в частном строительстве. Материал проверен десятилетиями и хорошо зарекомендовал себя при возведении жилых и промышленных объектов.

Опалубка из пенополистирола для фундамента обладает такими достоинствами:

• низкий удельный вес – пенопластовые блоки легко транспортировать и укладывать не прилагая значительных усилий;
• наличие пазогребневой системы стыковки упрощает процесс монтажа и обеспечивает плотность швов;
• высокая скорость укладки за счет внушительных размеров полистирольной опалубки;
• широкий ассортимент продукции по составу и прочности;
• герметичность, невосприимчивость к сырости;
• отличные тепло- и звукоизоляционные характеристики;

Есть у опалубки из пеноплекса и свои недостатки:

• хрупкость;
• разрушение под воздействием ультрафиолета;
• выделение в воздух вредных веществ;
• горючесть;
• ограниченный срок службы (до 25-30 лет).

Арболит

Плиты делаются из цемента и обработанных антисептиком древесных стружек. Некоторые модели имеют слой утеплителя. Этот вид несъемной опалубки начал использоваться относительно недавно, но стал востребованными за счет многочисленных преимуществ над аналогичными материалами.

Арболитовые блоки отличаются следующими достоинствами:

• высокая прочность;
• доступная стоимость;
• долговечность;
• небольшой удельный вес;
• легкость обработки;
• простота установки и сборки без использования подъемной техники;
• отличные изоляционные качества;
• крепкая поверхность;
• экологическая безопасность;
• огнеупорность;
• морозостойкость.

Единственным, но очень существенным недостатком материала является его гигроскопичность. Использовать его в качестве опалубки можно только при условии проведения качественной гидроизоляции, а это связано с дополнительными временными и финансовыми затратами.

Стекломагнезит

Стекломагнезит

Материал имеет сложный состав, содержащий природные и синтетические элементы на основе опилок и стекловолокна. Стекломагнезит отличается красивой поверхностью и может быть использован в качестве постоянной опалубки для подземной части здания и для цоколя.

Панели обладают такими преимуществами:

• низкий удельный вес;
• водонепроницаемость;
• хорошие теплоизоляционные свойства;
• огнеупорность;
• экологическая чистота;
• прочность к вертикальному и горизонтальному давлению;
• некоторая гибкость, достаточная для создания криволинейных поверхностей;
• простота обработки ручными инструментами.

Металлический листовой профиль

Профнастил

Опалубка из профлиста широко применяется в частном и промышленном строительстве. Используются изделия из черного железа, нержавеющей стали и алюминия. Сборка формы осуществляется с помощью заклепок, шпилек и саморезов в зависимости от выбранной конструкции.

Достоинства материала:

• относительно небольшая стоимость;
• прочность;
• долговечность при условии качественного покрытия;
• практически абсолютно точная геометрия листов;
• широкий ассортимент продукции, различающейся по размеру профиля и вариантам отделки.

Минусы опалубки из профнастила:

• ограниченный срок эксплуатации вследствие коррозии металла;
• острые грани, о которые можно порезаться;
• сложность сборки;
• необходимость тратить время и средства на герметичную заделку стыков.

Декоративная модель

Декоративная опалубка

Имеющиеся в продаже на строительном рынке декоративные блоки представляют собой полые изделия, состоящие из двух пескобетонных панелей, зафиксированных между собой стальными стяжками. В зависимости от модели декор наносится на одну или обе стороны. Также варьируется расстояние между щитами. При необходимости внутрь вставляются плиты утеплителя. Стыковка производится в герметичные замки на кромках, дополнительные действия не требуются.

Достоинства декоративной опалубки:

• сочетание готовой к заливке раствора формы и внешней облицовки;
• большое разнообразие форм и размеров;
• быстрота и простота сборки;
• наличие фасонных деталей (углы, закругления, обводы);
• водонепроницаемость;
• экологическая чистота;
• долговечность;
• большой выбор стилей и цветовой гаммы декора.

Минус таких изделий только в их стоимости. В частном строительстве позволить себе такое приобретение могут только обеспеченные люди.

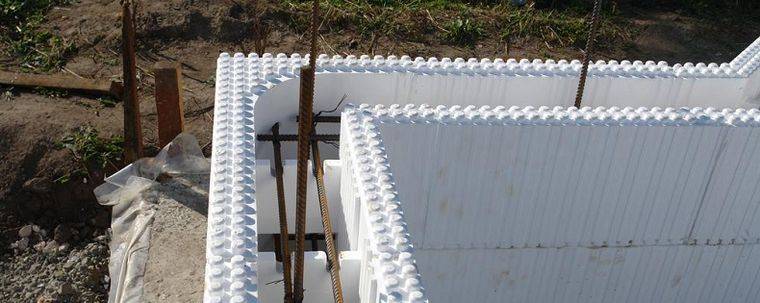

Технология установки несъёмной опалубки

Монтаж конструкции настолько прост, что освоить данную технологию сможет даже новичок.

Монтаж кострукции из пенополистирола

Блоки устанавливаются на фундамент, который предварительно покрывается гидроизоляционным слоем. Насаживать их нужно на исходящие из основания пруты арматуры, которые необходимо заложить заранее. Боковое соединение блоков происходит с помощью специальных пазов.

Блоки несъёмной опалубки соединяются друг с другом через специальные пазы и фиксируются резьбовыми стяжками

Есть определённые нюансы, которые обязательно нужно учитывать при монтаже несъёмной опалубки из пенополистирола своими руками:

1. Ещё до заливки необходимо позаботиться об отверстиях для коммуникационных труб.

2. Стены всё равно нуждаются в армировании, причём качество материала должно быть самым высоким.

Технология укладки полистирольных блоков напоминает кирпичную кладку, однако в данном случае каждый ряд должен быть немного смещён в горизонтальном направлении относительно предыдущего. Это гарантирует надёжность фиксации блоков.

Технология возведения фундамента с несъёмной опалубкой представляет собой комбинацию возведения стен из пустотелых блоков и заполнения образовавшихся полостей бетонной смесью
