Монолитный ленточный фундамент для дома

Последовательность работ по созданию ленточного основания своими руками

Обустройство основания собственными руками предполагает соблюдение последовательности этапов строительства.

Расчет фундамента

Прежде всего следует провести геодезические исследования. Это позволит выявить глубину промерзания почвы в том или ином месте участка

Не менее важно понимать, на каком расстоянии от поверхности земли проходят грунтовые воды. Государственные службы проводят необходимые изыскания, после чего выдают заключение и расчеты

На основании полученных результатов разрабатывается проект основания.

Разметка участка

После проведения расчетов и составления архитектурного плана можно приступать к разметке участка, ориентируясь на расположение несущих и межкомнатных стен. Данный этап лучше выполнять нескольким людям для более четкого и ровного нанесения меток.

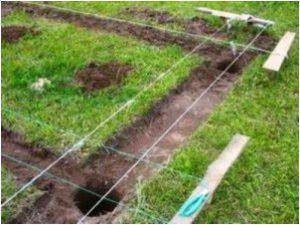

Разметка участка.

Перед тем как начать нанесение разметки, важно очистить весь участок от загрязнений и мусора. Лучше снять верхний (плодородный) слой почвы и разбросать землю на месте будущего расположения огородного участка

По нанесенным меткам приступают к забиванию колышков. Недопустимо даже незначительное отклонение геометрических параметров от запланированных. Контролируется уровень натяжения шнура. Если есть возможность, то можно вместо колышков использовать деревянные конструкции, к которым будет более удобно фиксировать разметочные шнуры или проволоку.

После установки колышков и крепления разметочного шнура обязательно проверяются параллельность и перпендикулярность линий.

Если линии четкие, а углы прямые, то разметку наносят на грунт порошком извести.

Выкапывание траншеи

Траншея выкапывается строго по нанесенной разметке. Глубина и ширина ямы определяются специальными службами, которые составляли проект строительства здания. Работы выполняют так, чтобы сохранить стены траншеи вертикальными и ровными. Если грунт рассыпчатый, то в местах обвалов временно следует установить подпорки.

Периодически необходимо выполнять замеры траншеи. Глубина по периметру должны быть одинаковой, при этом в учет принимаются склоны, имеющиеся на участке.


Подготовка котлована для заливки.

Подготовка дна котлована

В подготовленной траншее следует обустроить специальную подушку, используя песок. Толщина такого слоя может составлять 150-200 мм. Специалисты рекомендуют засыпать весь объем песка в несколько приемов, тщательно утрамбовывая каждый слой, предварительно смоченный водой.

Чтобы исключить вероятность размывания песка при заливке цементного раствора, поверх подушки застилают рубероид, который будет служить дополнительной гидроизоляцией фундамента.

Установка опалубки

Чаще опалубка устанавливается из струганых досок. Допустимая толщина древесины — 50 мм.

Применяют также щитовую разборную опалубку. Листы плотно прижимают к стенам траншеи и для надежности фиксации устанавливают специальные распорки. В исключительных случаях обустраивают несъемную опалубку.

Установка арматурной решетки

Для прочности по периметру опалубки устанавливают стальную конструкцию, сваренную из прутков арматуры. В проекте должна быть указана толщина этих прутьев, их расположение и количество, необходимое для объекта.


Наложение арматурной решетки в котлован.

Металлический каркас сваривается по чертежу непосредственно в опалубке либо за ее пределами. Обязательное требование — точное соблюдение правильных параметров.

Заливка бетона

Для бетонирования используют смесь хорошего качества. Бетонную массу можно замесить самостоятельно, соблюдая пропорции, но рекомендуется приобрести ее у проверенного производителя.

Заполнять опалубку бетоном следует поэтапно. Каждый слой тщательно утрамбовывается, исключая наличие пустот. Простукивая стенки опалубки, можно услышать, где образовался карман, не заполненный раствором. Толщина каждого слоя, заливаемого в один прием, должна быть не менее 20 см.

Бетонную смесь заливают из желоба, по которому масса опускается в опалубку равномерно до нужной отметки. Максимальная высота расположения желоба над опалубкой составляет 1,5 м.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

  • цемента М 300 – М 800,
  • щебня гранитных пород,
  • среднефракционного песка,
  • воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

  • до 70 см – без продольной арматуры;
  • от 71 до 90 см – один ряд;
  • от 91 до 130 см – два ряда;
  • от 131 до 170 см – три ряда;
  • от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

  1. Вес всех конструкций дома, включая фундамент.
  2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
  3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
  4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

  • T — удельная нагрузка от максимального веса строения (см. выше);
  • k – коэффициент запаса (1,1);
  • S – площадь подошвы (S = P/T);
  • R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

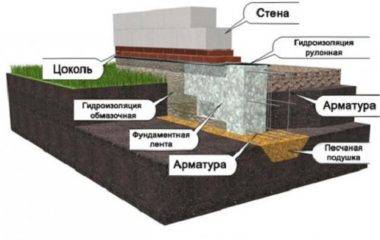

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

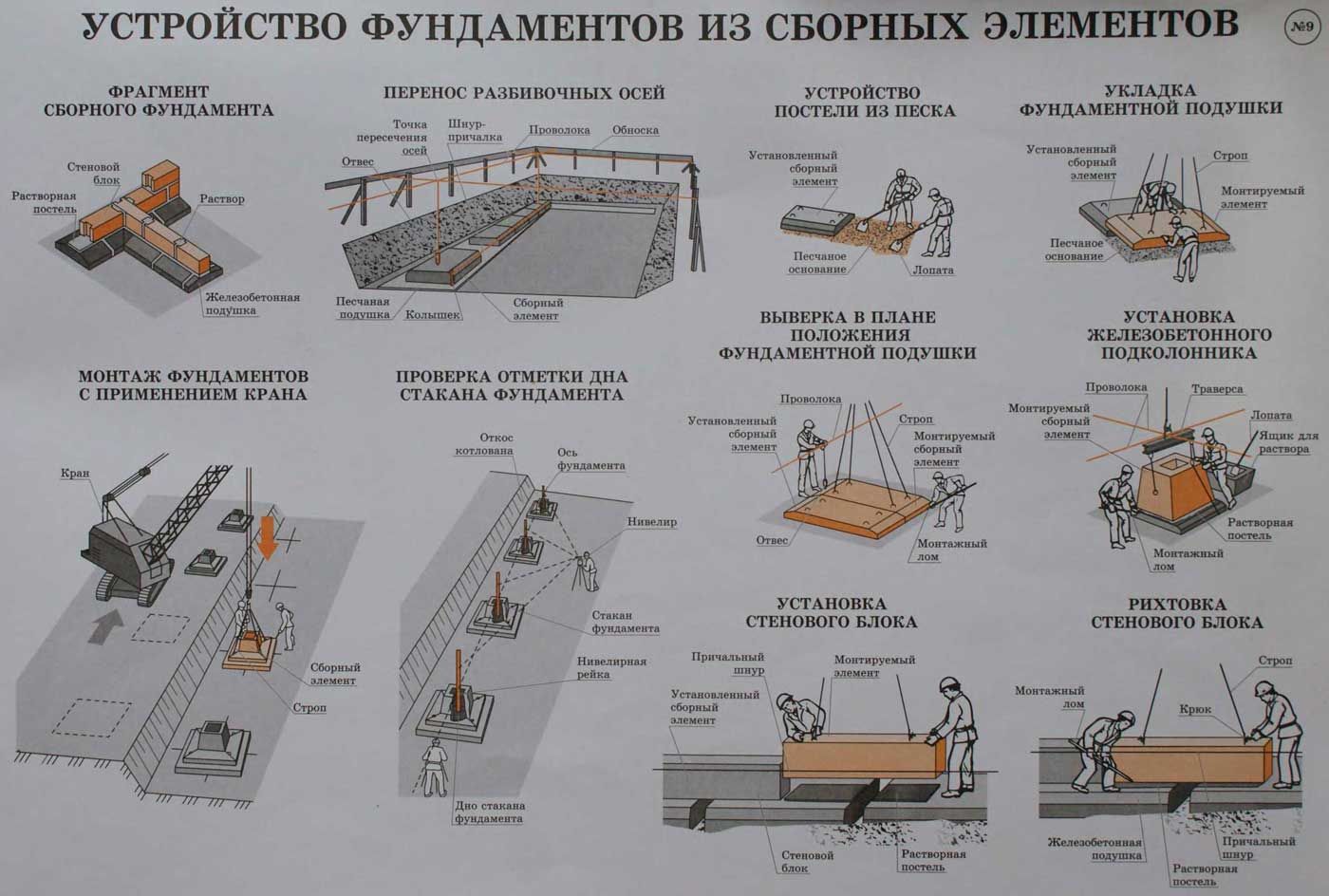

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

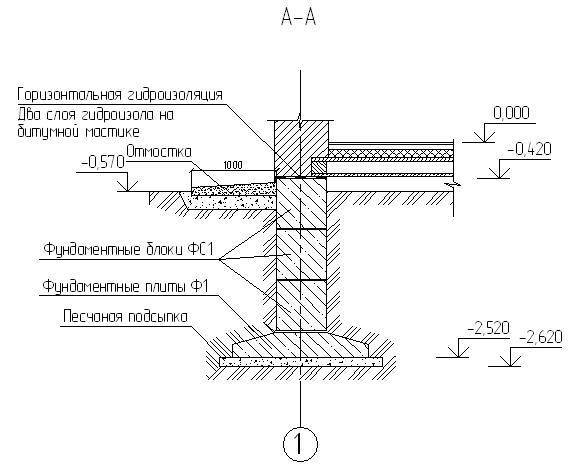

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

  • жёсткость конструкции;
  • высокую ремонтопригодность;
  • простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Вентиляция фундамента

Вентиляция фундамента

Вы, верно видели круглые или квадратные отверстия в основании дома? Это продухи, или по-другому, проушины. Они служат для нормальной вентиляции подпола. Без этого пол первого этажа непременно станет сыреть, а на стенах дома появится омерзительная плесень и грибок.

Поэтому примерно в 10 см от верха фундамента, через каждые 2-3 метра стены необходимо проложить вентиляционные отверстия. Между прочим, того требует СНиП. Причем в этом «талмуде строителя» написано, что общая площадь всех продухов должна быть равной 1/400 от площади пола первого этажа. Поэтому, когда говорят, что проушин нужно ставить 2, 3 или … много, вспомните о дроби 1:400 и точно определите, сколько нужно сделать отверстий.

Площадь каждого продуха должна быть около 100 см2. Это значит, что при устройстве ленточного монолитного фундамента нужно оставить квадратные проемы со стороной 9-10 см или установить металлопластиковые, или металлические круглые трубы диаметром 10-11 см.

Заботящийся о доме хозяин во время снежных заносов обязательно отбрасывает снег от фундамента. Делается это не только для того, чтобы он не сырел, но, и чтобы продухи «работали».

Если устройство ленточного монолитного фундамента выполните с соблюдением всех этих рекомендаций, стоять вашему дому, не перестоять. Правильно построенное основание не потребует ремонта в ближайшие лет 50. А там уж пусть наследники заботятся о вашем родовом гнезде – вы свое дело сделаете честно.

Читайте далее: Какая марка бетона нужна для фундамента частного дома?

Факторы, влияющие на глубину заложения ленточных фундаментов

Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:

  1. Незаглубленные
  2. Мелкозаглубленные
  3. Заглубленные

Каждый из этих типов закладывается на определенную глубину, которая зависит от нескольких основных факторов:

  • Глубина промерзания грунта
  • Тип грунта
  • Уровень грунтовых вод

Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.

Теперь давайте разберемся, как эти факторы влияют на каждый тип ленточного фундамента в отдельности.

Облицовка цоколя

Чтобы придать зданию законченный вид и дополнительно защитить столбчатый фундамент от агрессивных факторов среды выполняют облицовку цоколя или так называемую забирку. Выполнить ее можно из следующих материалов:

  1. Профлист.

  2. Деревосодержащие плиты.

  3. Цокольный сайдинг.

  4. Кирпич.

  5. Плоский шифер.

При использовании листовых материалов потребуется предварительное обустройство обрешетки из деревянных реек или металлических профилей. Деревосодержащие плиты и плоский шифер выглядят не эстетично и нуждаются в защите от влаги. Поэтому их впоследствии придется штукатурить и красить.

5 Этап: установка опалубки

Схема опалубка

Для опалубки применяют разборную щитовую металлическую конструкцию или используют обрезные доски в см. минимальной толщины, имеющие стандартизированную ширину и ровную кромку. Сборка щитов из таких досок, которые строгаются для внутренней поверхности с одной стороны, проводится на земле. После этого по краям траншеи устанавливают опоры, к которым и крепят сбитые щиты.

Стенки опалубки делают выше уровня будущего фундамента, чтобы смесь не выливалась через верх. Весь процесс установки постоянно контролируют отвесом для достижения строгой вертикали стенок. Сразу же делаются отверстия для будущих канализационных и инженерных сетей. Деревянная конструкция придавливается к стенкам траншеи распорками и обильно смачивается водой.

Для отметки уровня заливки внутри натягивают шнур, рассчитывая, чтобы над поверхностью земли он возвышался минимум на 30 см, образуя в последующем цоколь здания.

Заливка ленты фундамента

Монолитные ленточные железобетонные фундаменты заливают бетоном класса прочности В17.5/В20, можно В25.

Правила заливки бетона в опалубку:

  • Заливка осуществляется послойно – толщина одного слоя составляет до 20 сантиметров
  • Все слои поочередно уплотняются специальным виброинструментом без касания арматурного каркаса
  • Пока не схватился залитый слой, по нему заливают следующий

Благодаря вибрированию из бетона уходят пустоты и воздух, смесь распределяется в опалубке равномерно, что положительно влияет на показатели прочности монолитной ленты.

Если заливка осуществляется из спецтранспорта, лучше использовать желоба – так доставка осуществляется проще, а раствор не падает с высоты (материал может расслоиться, падая с высоты в 150 сантиметров и более).

В зависимости от погоды, за бетоном нужно по-разному ухаживать. При заливке в сухую теплую погоду ленту нужно накрыть полиэтиленовой пленкой, чтобы не позволить влаге быстро испариться

Смачивание в данном случае не очень поможет из-за большой глубины бетона, поэтому важно правильно накрыть

При температуре около +20С через 3 суток бетон возьмет до 50% прочности, через 5 суток можно снять опалубку. При температуре +10С нужно ждать до 14 дней, при +5С процесс схватывания останавливается и нужно либо прогреть бетон, либо утеплить опалубку.

Готовый ленточный фундамент (по прошествии 28 суток после заливки) нужно утеплить и проложить слой гидроизоляции, лишь потом выполнить обратную засыпку.

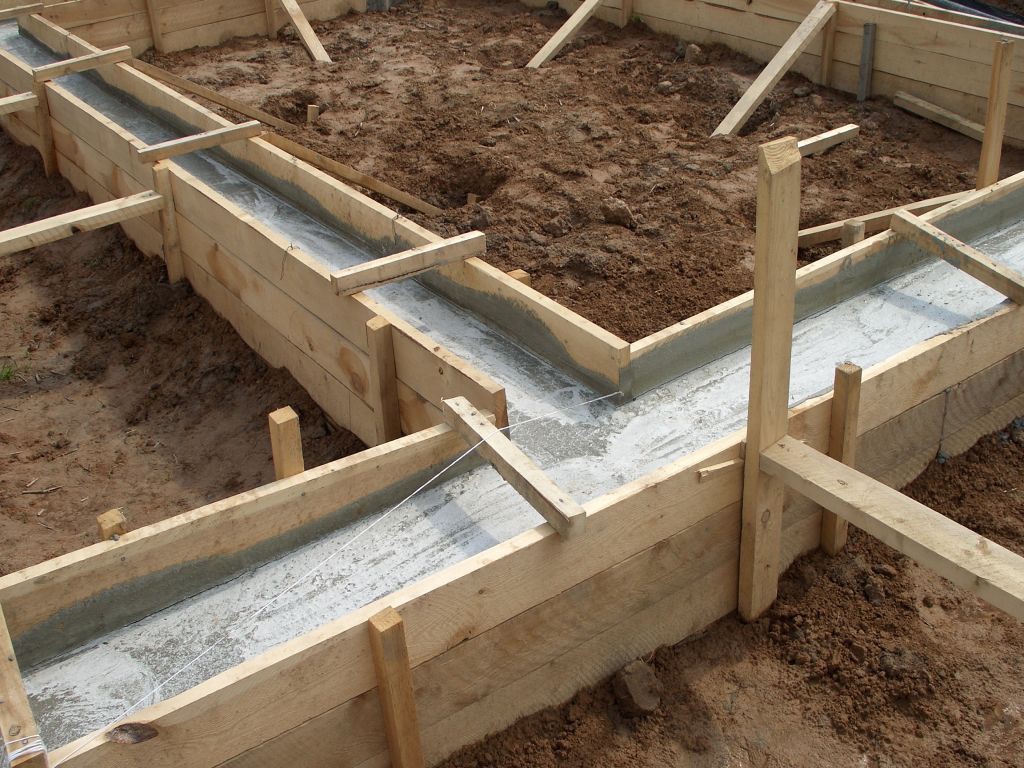

9 Этап: заливка бетона

Заливка бетона в опалубку

Перед заливкой прокладывают по стенам опалубки вощеную бумагу, которая значительно облегчит в последующем ее демонтаж.

В каркас бетон (марка выбирается не меньше М200) заливается послойно. При этом каждый пласт протыкается, чтобы выпустить воздух, и трамбуется до появления на поверхности «молочка» для исключения пустот и получения расчетной прочности фундамента. Для этого используют деревянные трамбовки с одновременным простукиванием стенок опалубки или, если есть возможность, применяют более эффективный бетонный вибратор.

На данном этапе необходим контроль качества бетона, который должен иметь равномерную консистенцию и не быть чрезмерно текучим. Нужно применять дополнительные устройства в виде желоба при проведении заливки из бетонных смесителей высотой более полутора метров, так как существует опасность расслоения смеси, когда ее заливают с такого расстояния.

При самостоятельном приготовлении бетона М-200 понадобится цемент (марки М-400), песок и щебень (мелкой зернистости) в пропорции 1:3:5. Количество воды определяется из соотношения: 0,68 = цемент/вода, откуда вода = цемент/0,68.

Самый верхний слой после утрамбовки дополнительно выравнивают строительным мастерком. Через три часа накрывают всю конструкцию мешковиной. Для равномерной сушки при жаркой погоде поверхность увлажняется. Если же идут дожди, то накрывается полиэтиленовой пленкой. Через неделю, чтобы добиться максимальной усадки, можно уложить на верхний срез несколько рядов обычного кирпич.

Виды ленточного фундамента

Перед тем, как приступать к подготовительным работам, следует решить для себя, какой вид ленточного фундамента вы предпочитаете видеть в качестве основы вашей будущей постройки. Различают два вида ленточного фундамента:

  • Мелкозаглубленный;
  • Заглубленный.

Первый вид ленточного фундамента подойдет для тех, кто хочет сэкономить свое время и финансовые средства. Обустройство мелкозаглубленного фундамента не требует траншей большой глубины. Он является прекрасным решением для постройки зданий небольшой площади. Специалисты рекомендуют отдавать предпочтение мелкозаглубленному ленточному фундаменту при постройке таких сооружений, как:

  • Деревянные дома;
  • Одно или двухэтажные здания из пенобетонных или газобетонных блоков;
  • Каркасных зданий по канадской технологии строительства;
  • Монолитных сооружений с несъемной опалубкой;
  • Малогабаритные каменные постройки.

Глубина такого вида фундамента не превышает 50 см.

Заглубленный ленточный фундамент подойдет для построек с тяжелыми стенами, покрытием из бетона и подземным гаражом или подвальным помещением. При выборе такого вида фундамента необходимо правильно рассчитать его глубину. Для этого достаточно определить уровень промерзания грунта и отнять от этого значения 30 см.

Зачем нужен арматурный каркас для ленточного фундамента?

Как строительный материал, бетон достаточно хрупок. Его деформация происходит даже при минимальном давлении.

В целом, на фундаментную конструкцию постоянно оказывается неравномерное давление с разных сторон. Следствием этого является образование мест с зонами растяжения и сжатия.

Так вот именно в зонах наибольшего растяжения фундамент и начинает давать трещины, если армирование было проведено неправильно.

Как работает арматура?

Для того чтобы фундаментная конструкция оставалась целостной, её усиливают арматурными прутьями. Внутри бетона формируется металлический каркас, который принимает на себя давление, оказываемое извне.

Если на участке строительства присутствует неоднородность грунта, армирование фундамента обеспечивает необходимую жёсткость конструкции. Таким образом, по фундаменту равномерно распределяется вся нагрузка от здания, и в целом сооружение становится более устойчивым.

Технология кирпичного ЛФ

Для сокращения бюджета строительства вместо монолитных конструкций, сборных лент из ФБС может использоваться кирпичная кладка. При этом необходимо учесть:

  • лента из мелкоформатного материала более устойчива к подвижкам грунта
  • не нужна спецтехника, отдельные фрагменты кладки легко ремонтируются
  • без опалубки можно изготовить сложную конфигурацию фасадов
  • однако ресурс этого конструкционного материала заметно ниже, чем у бетона
  • кладку сложнее гидроизолировать обмазочными, оклеечными материалами, лучше применять пенетрирующие пропиточные смеси

Технология укладки не отличается от возведения стен – перевязка углов, соседних рядов со смещением на ¼ – ½ кирпича. Разметка, рытье траншей/котлована полностью аналогичны предыдущим вариантам. Для подачи больших объемов стройматериала внутрь котлована, траншей необходимо предусмотреть транспортировочные трапы – щиты с набитыми на них брусками.

Для подземных сооружений запрещено применять кирпич из силиката, выполненный методом полусухого прессования. Допускается исключительно керамика с максимальной влагостойкостью, прочностью, морозоустойчивостью. Не рекомендуется пустотный, щелевой блок, камень.

Подготовка основания

Независимо от используемого для ленточного фундамента материала, комплекс мероприятий по защите от вспучивания грунта остается неизменным:

  • дрены по периметру из перфорированных гофротруб – уклон к подземному резервуару 4 – 7 градусов для самотека, колодцы в углах для ревизии, прочистки канализации
  • фундаментная подушка – 20 см песка, 20 см щебня, уплотненные послойно виброплитой
  • гидроизоляция подошвы – по слою подбетонки (5 см стяжка) либо по песку в 2 – 3 слоя рулонным материалом (гидростеклоизол, Бикрост, Технониколь) с герметизацией 10 см нахлеста листов

При необходимости уширение подошвы изготавливается из этого же материала, для чего достаточно увеличить ширину кладки. Отверстия для ввода коммуникаций сразу имеют нужный размер, в них можно вмуровать гильзы, обеспечить минимальные щели, сквозь которые возможно осыпание почвы внутрь подземного уровня.

Кирпичная кладка, гидроизоляция

В зависимости от конфигурации стен используется консистенция цементно-песчаного раствора (1/4, соответственно + 3 капли Фейри на 100 л бетономешалку) сметана – творог. Жидкое мыло придает смеси пластичность, смачиванием камней перед укладкой можно повысить время корректировки кирпичей в рядах. Технология стандартная:

  • углы на 4 ряда – перевязка вертикальных швов
  • заполнение рядов – смещение тычка/ложка в каждом соседнем ряду, забутовка в фундаменте запрещена
  • армирование – сетка с продольными прутками 4 – 6 мм периодического сечения, поперечной 2 – 4 мм проволокой

В армированных рядах увеличивается толщина шва, что необходимо учесть при подгонке проектного уровня. В подземной части все швы заполняются полностью без расшивки (подрезка кельмой). В цокольной части швы либо расшиваются (облицовочный кирпич), либо заполняют не полностью (пустошовка) для лучшей адгезии со штукатурным раствором. Если в проект заложено утепление ленты, швы заполняются полностью по всей высоте кладки.

В отличие от армирования бетона, защитный слой в кирпичной кладке увеличивается до 4 см минимум. При использовании сеток из 5 мм проволоки в поперечном, продольном направлении лучше выбирать зигзагообразные ячейки вместо квадратных.

Гидроизоляция кладки практически не отличается от защиты бетонной ленты. Если в раствор добавить пенетрирующий состав Адмикс от производителя Пенетрон, обработать одноименным пропиточным составом кирпичную стену, хотя бы снаружи, ресурс фундамента повысится вдвое. При использовании обмазочных битумных мастик в сочетании с оклеечной рулонной гидроизоляцией Технониколь ресурс составит 30 – 70- лет в зависимости от геологических условий в пятне застройки.

Для удобства индивидуальных застройщиков приведены все варианты сборного ленточного фундамента с поэтапным изготовлением. Это позволит выбрать оптимальный для конкретных условий вариант, обеспечить 70 – 100 летний ресурс здания.

Технология устройства монолитного фундамента

Технология армирования угла примыкания ленточного фундамента.

Конструкция фундамента ленточного состоит из следующих основных этапов.

Предусматривается расчистка участков под строительную площадку, подвоз строительных материалов. Проводится разбивка дома, при которой фиксируют месторасположение основных составляющих конструкции колышками и шнуровкой. Если участок ровный, замеры выполняются просто. Если рельеф на участке сложный, то будет разумно воспользоваться рейкой и уровнем. Необходима обязательная проверка углов, так как они обязаны быть 90°. Далее проверяется отметки низов траншеи при помощи теодолита. Периметр строительной площадки необходимо сделать на 3-4 м шире, чем размер постройки.

Рытье траншеи

Траншея роется при помощи экскаватора или вручную. Затем дно траншеи необходимо подчистить и разровнять. Потом котлован ограждается. После этого на дно траншеи укладывается песчано-гравийная подушка в 12-20 см. На подушку укладывается полиэтиленовая пленка, чтобы вода, которая выделяется из бетона, не вытекала в грунт.

Устройство опалубки

Установка опалубки для ленточных фундаментов выполняется из струганой доски, толщина которой должна составлять 4-5 см. После установки деревянной опалубки она очищается от мусора и обильно смачивается водой. Обязательным условием является жесткость фиксации распорками к стенкам траншеи, чтобы избежать выпучивания стен. После этого опалубка поднимается на 300 мм выше уровня земли. После заливки монолита верхняя часть фундамента накрывается гидроизоляционным шаром для предохранения стен здания от проникновения в них влаги.

Установка арматуры

Во время монтажа опалубки по всему периметру укладывается арматура, ранее собранная в каркасы. Каркас являет собой два ряда вертикальной арматуры, скрепленные с горизонтальной арматурой, количество будет зависеть от глубины фундамента. Шаг арматуры должен быть от 10 до 25 см.

 Укладка бетона в опалубку

Бетонная смесь укладывается поэтапно, шарами в 20 см. Для исключения пустот в массе бетона каждый шар должен трамбоваться с помощью трамбовки из дерева. Самым лучшим и надежным способом для этого является использование бетонного вибратора.

Устройство гидроизоляционного шара

По истечении 10 дней после укладки бетонной смеси опалубку можно демонтировать. Для обеспечения гидроизоляции используется битумная мастика, которой промазывают наружные стенки и приклеивают гидроизоляционную пленку. Для обеспечения более надежной влагостойкости строения прилегающие к фундаменту грунты обрабатываются вяжущими полимерными смесями.

Засыпка

После установки гидроизоляции проводится обратная засыпка. Она выполняется с помощью песка послойным методом. Эти операции выполняются вручную, чтобы не нарушить гидроизоляцию. На этом этапе заканчивается технология устройства монолитного фундамента.

Монолитная опорная плита

Послойная схема монолитной плиты

Все чаще при строительстве небольшого дома выбирают монолитный плитный фундамент. Он хорошо показал себя на сложных почвах, склонных к просадкам, пучинистости, или на участках с высоким уровнем грунтовых вод. Монолитные плиты, в случае каких-либо сезонных подвижек грунта, распределяют нагрузку по всей поверхности и движутся вместе с грунтом, защищая при этом дом от деформации. Такое основание называют еще плавающим, так как оно словно плывет вместе с домом на нестойкой почве.

Увеличенная опора монолитной плиты устойчива к любым нагрузкам, вызванным замерзанием или таянием почвы. В зависимости от своей толщины, она подойдет как для легкого деревянного здания, так и для массивного монолитного дома.

Под обычный небольшой дом достаточно установить бетонную плиту толщиной в 40 см. Примерно 10-15 из них необходимо углубить в грунт.

  • строительство монолитного плитного основания начинается с создания котлована, который также делается немного больше планируемого для удобства строительства;
  • на дно котлована засыпается песчано-гравийная подушка и тщательно утрамбовывается;
  • поверх подушки укладывают гидроизоляционный слой, который покрывается слоем тощего бетона;
  • послы высыхания бетона укладывается и связывается арматурный каркас, как минимум из двух прочно увязанных друг с другом слоев;
  • последним шагом заливается бетон. Лучше, если весь бетон будет залит одним приемом, без продолжительных остановок.

Для монолита лучше использовать арматуру сечением 12-14 мм.

Из-за высокой нагрузки на изгиб и даже скручивания монолитная плита должна опираться на высококачественный и прочный армированный каркас, создание которого должно отвечать повышенным требованиям. Арматурные прутья должны быть в обязательном порядке ребристыми и от 12 до 16 мм толщиной. На поверхности прутьев недопустимы грязь и ржавчина.

Арматурная сеть должна быть с промежутком в 20-40 см. На кубический м фундамента должно приходиться не менее 14-15 метров арматуры. Такой тип фундамента требует самого высокого расхода арматурных прутьев на единицу объема, по сравнению с другими разновидностями. Да и общая масса бетона уходит на такое основание в большем количестве. Так что не удивительно, что по стоимости такой фундамент стоит на одном из первых мест среди своих конкурентов.

Как и ленточный фундамент, плитный может быть двух разновидностей: мелко- и глубокозаглубленный. Вторая разновидность требует высоких затрат на земляные работы и материалы, но при этом она обеспечит самую высокую надежность для строения. Из-за высокой себестоимости глубокозаглубленных монолитных плит такой фундамент – редкость среди частного домостроения.

Мелкозаглубленную монолитную плиту укладывают в траншею небольшой глубины, лишь снимая верхний слой почвы и укладывая песчано-гравийную подушку. В качестве борьбы с пучением грунта под действием морозов плиту специально утепляют по ее периметру.

Гладкая поверхность плиты послужит полом для будущего цокольного этажа или подвального помещения. Такой проект делает себестоимость дома немного ниже.

https://www.youtube.com/watch?v=O7SGPAn96Nc

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
