Состав дождевой системы
На всех крышах своего дома имеется своя система водостоков, которая представляет собой водосточные углубления, они же прикреплены по всему скосу. В них происходит сбор воды с крыш, затем она проходит путь по водосточным трубным проходам.
Приемники воды на земле – углубления, дождеприемники, уловители песка. Они определяются под водосточными трубными проходами, а также на бетонных, асфальтных площадках, тротуарной плитке, либо же на окраине дорожки с невысоким наклоном. Все это делается для того, чтобы вода могла спокойно и самостоятельно стекать.
Порядок правильного выброса осадков и их распределения. В данном случае у каждого хозяина дома есть уникальная возможность – использовать сливную воду для собственных нужд, например, направить отток воды на полив участка или цветов во дворе, и т.д.
Достигнуть максимального результата можно, если все трубные проходы свести в один большой или несколько средних резервуаров, откуда уже, благодаря правильной работе насоса, вода будет переходить в поливную часть. Если такой необходимости для оснащения огорода водой нет, тогда вы можете спокойно выводить всю ненужную воду в сточную канаву и иные виды слива воды.
В случае, когда и такой вариант вам не подходит, есть шанс устроить процесс выброса ненужной жидкости в почву через перфорированные трубы из пластика. Их нужно закопать немного ниже уровня грунта. Бывает всего четыре вида такой ливневой канализации в доме:
Подземные – когда все составляющие устройства располагаются ниже степени нахождения грунта. Это смотрится очень хорошо, но потребует от вас немалого количества земельных работ и немалых финансовых вложений в сам процесс. Сделать канализационную систему данного типа реально, когда вы собираетесь перестроить или переделать свой участок.
Систему можно образовать следующими видами:
промерзающая система, при которой с начала декабря и по апрель не функционируют устройства, но их оборудование легче — глубь залегания обычно составляет порядка 25- 40 см;
непромерзающая система – понадобится проложить трубные системы не менее чем на 90 – 100 см.
Надземная ливневая канализация в частном доме, при которой все водоотводящие желоба располагаются в укрытии, по нему же вода будет стекать в нужное место, при этом вывод зачастую происходит в огород или иной поливной участок земли;
Смешанная – она частично монтируется в грунте, и частично сверху. Это один из оптимальных способов, исходя из финансовых вложений, а также эстетических соображений.
Совмещенная – в данном случае можно сберечь свои финансы и сделать совмещенный вариант из ливневки, и любой иной системы, отталкиваясь от уже имеющегося колодца на территории, когда возникает желание создать одновременно 3 системы водоотведения параллельно: канализационная, сливная, ливневая. Это бывает в том случае, когда потребуется одновременно провести три и более системы для вывода стоков: сливная система, канализационная и ливневая.
Однако мы не рекомендуем так проводить работы, потому что в тот момент, когда будет происходить таяние воды или прохождения сильного дождя, вода может начать прибывать с такой неимоверной скоростью, которая может составлять порядка 11 кубов в 60 минут. Колодец из-за этого перезаполняется за короткий промежуток времени.
Когда вода сбрасывается в сливной колодец, то в период при ливне вода под давлением будет поступать в систему, заполняя трубные системы, при этом попадая под фундамент, подмывая понемногу его структуру. Почистить их вы не сможете, придется только полностью менять, а это стоит очень приличных денег. Исходя из таких данных, можно сделать заключение – ливневая канализация в частном доме должна быть только при наличии собственного колодца, если рядом не имеется водоема. Но колодец должен быть обязательно больших размеров, чтоб воды хватало для заполнения не более его 70-75%.
Вообще нужно заметить тот факт, что в каждом конкретном случае планируется отдельно проектированная схема, потому что одного плана действия практически не существует. Ведь у каждого дома и рядом находящегося участка есть свои отличительные черты – впитывающая способность грунта, рельеф, застройка, планировка. Главное, что в любом варианте следует учесть следующие аспекты:
отвести воду на довольно длительное расстояние от вашего дома, установив в дорожке небольшие углубления для слива воды на определённый участок;
отвести воду с обширной вымощенной площадки, где могут образовываться большие скопления воды, а с ними, как уже многие знают бороться крайне сложно.
Недорогая ливневая канализация своим руками
Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.
Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.
Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.
Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.
Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.
Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.
Получился следующий «пирог»:
- Грунтовое основание в виде ложа.
- Слой песка или ПГС толщиной около 5 см.
- Бетон около 7 см.
- Лоток из асбестоцементной трубы.
В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.
Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.
Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.
Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

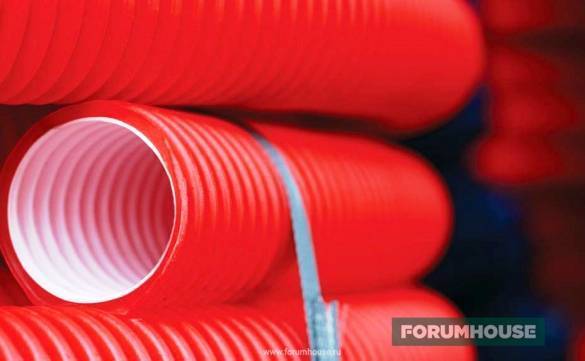

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.
Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.
Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.
Копаем яму под дренажный колодец для сбора воды.
Выравниваем основание по уровню.
Устанавливаем бетонное кольцо.
Следующий этап – засыпаем на дно колодца гравий фракции 5-20.
Отливаем из бетона самодельную крышку колодца.
Правила установки канализационного стояка
Местом расположения канализационного стояка чаще всего является туалет или ванная комната. Согласно СНиП, канализационный стояк может быть открытого или закрытого типа, однако в любом случае, расстояние от трубы до стены должно составлять не менее 2 см. Главные правила, которые необходимо соблюдать при проведении монтажных работ:
- Диаметр стояка должен быть одинаковым на всей протяжности.
- Диаметр стояка необходимо рассчитывать в зависимости от количества отводимой сточной воды.
- Канализационные стояки должны располагаться строго вертикально.
- Каждый канализационный стояк заканчивается вентиляцией, что выводится на крышу или чердак дома.
- Для прочистки канализационные стояки оборудуются специальными ревизиями.
Установка канализационного стояка
Как содержать ливневку
Спроектировать и построить ее – это одно. Чтобы она прослужила как можно дольше, нужно правильно обслуживать. Все работы в этом направлении сводятся к периодической прочистке. На стенках водостоков, в желобах и в трубах могут образовываться отложения (например, прилипшие листья с дерева постепенно собирают ил). Это значительно сужает пропускную способность. Сама прочистка выполняется механическим, термическим, химическим или гидродинамическим способом.
Так, весь процесс обслуживания сводится к следующим этапам:
- Очистка водостоков на кровле.
- Очистка приемников от ила.
- Очистка наземных водостоков.
Предназначение и специфика устройства ливневки
Ливневой канализацией называют комплекс устройств и каналов, осуществляющий сбор, фильтрацию и отвод атмосферной влаги в фильтрационные поля, специальные водоемы, резервуары. Задача ее состоит в устранении излишков влаги, создающих дискомфорт, разрушающих конструкции и сокращающих жизненный цикл растений.
Ливневка представляет собой линейную сеть, включающую такие стандартные элементы, как:
- дождеприемники, представленные воронками, поддонами, линейными лотками, осуществляющими сбор воды;
- желоба, трубы, лотки, транспортирующие воду к пескоуловителям – устройствам фильтрации, и дальше к коллекторам, кюветам, водоемам, к полям разгрузки;
- смотровые колодцы, требующиеся для контроля ливневой системы;
фильтры, пескоуловители, удерживающие частицы грунта, растительные волокна и мусор, защищающие сеть от загрязнения.
Ливневка представляет собой комплекс каналов и устройств, выполняющих сбор излишков атмосферной влаги, их фильтрацию и отвод сначала в коллекторный колодец, затем к местам разгрузки
Варианты дождеприемников для устройства ливневки: слева придверный поддон, в середине принимающая воду из водостока воронка, справа желоб с пескоулавливателем
Все элементы объединяются в целостную систему, работающую по линейной или точечной технологии. Если каналы ливневой канализации прокладываются в грунте, для их сооружения используют трубы. В поверхностных канавах устанавливают желоба и лотки из пластика, асбеста или бетона.
Классификация по способу сбора стоков
В зависимости от принципа сбора, согласно которому выполняется устройство ливневой канализации, все существующие ливневки делятся на два типа.
Точечный тип ливневки: дождеприемник устанавливается под водостоком, принимающая воду воронка оборудуется сеткой для фильтрации и внутренней корзиной для сбора сора
Линейная схема ливневки может охватывать большую территорию, отводить стоки не только с кровли, но и с благоустроенных площадок, с тротуаров, и с тех сторон дома, где из-за специфики скатной конструкции нет водостоков
Ориентируясь на конструктивные отличия и степень охвата территории, выбирается тип системы. Однако это не основополагающие критерии выбора. В основном ливневая канализация на даче устраивается согласно имеющемуся в конкретной области опыту организации и эксплуатации ливневых канализаций. Отталкиваясь от него, определяют и тип прокладки каналов, и глубину их заложения.

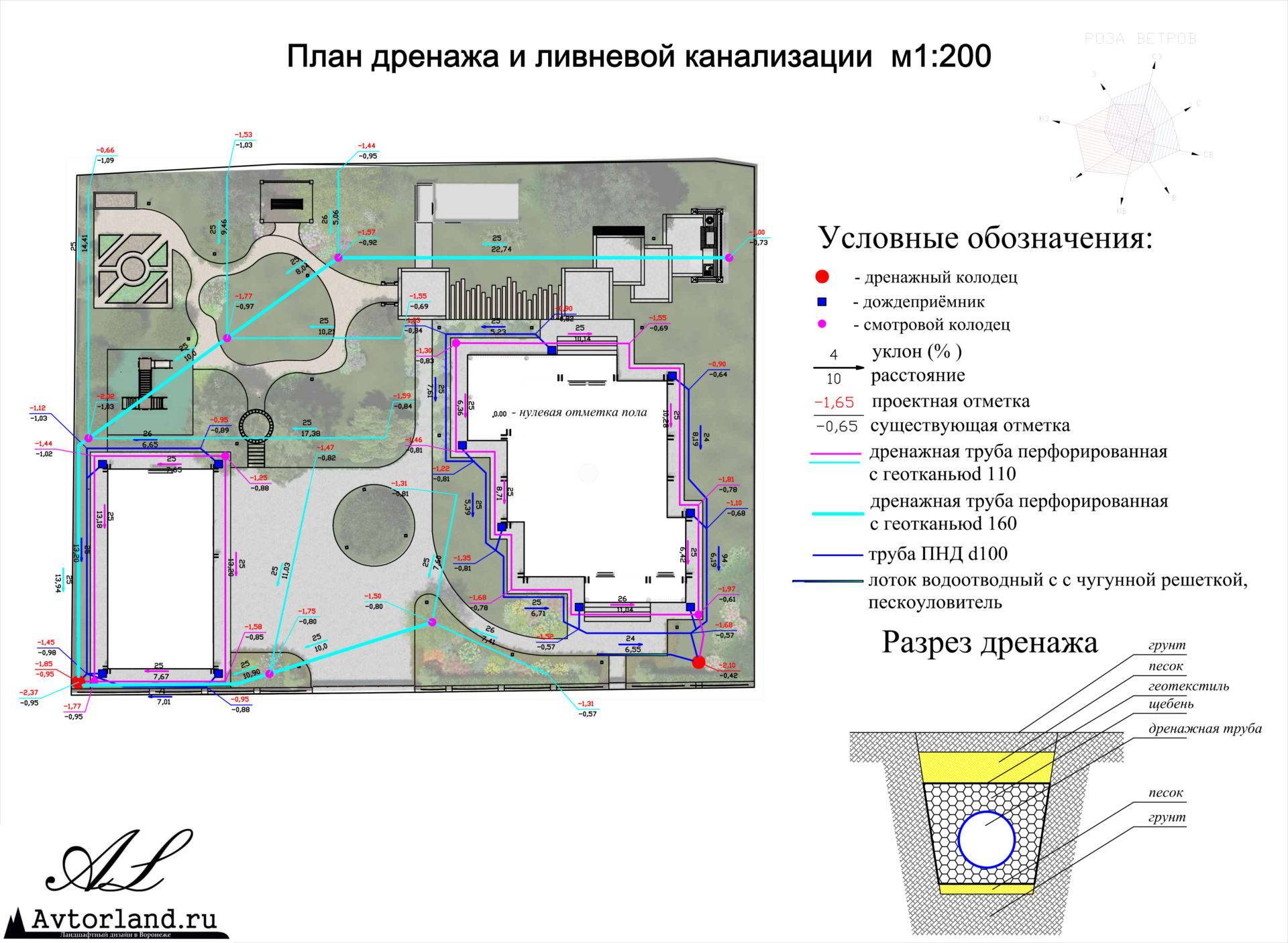

Строение ливневки
Трубы и желоба проложены с определенным уклоном.
Точечные дождеприемники собирают избыток влаги, отводят ее в проложенную трубную магистраль, которая транспортируют собранную жидкость самотеком в накопитель или коллектор.
В ливневой канализационной системе предусмотрены ревизионные колодцы, для проверки системы и устранения неисправностей.
Определенные правила касаются следующих деталей ливневки:
- Дождеприемник
- Поддон
- Водоотводные лотки
- Трубная магистраль
- Пескоуловитель
- Смотровой колодец.
Помимо всего «Ливневая канализация СНиП» дает возможность вычислить предполагаемое количество осадков в зависимости от региона, узнать, какой вид грунта преобладает и т.п.

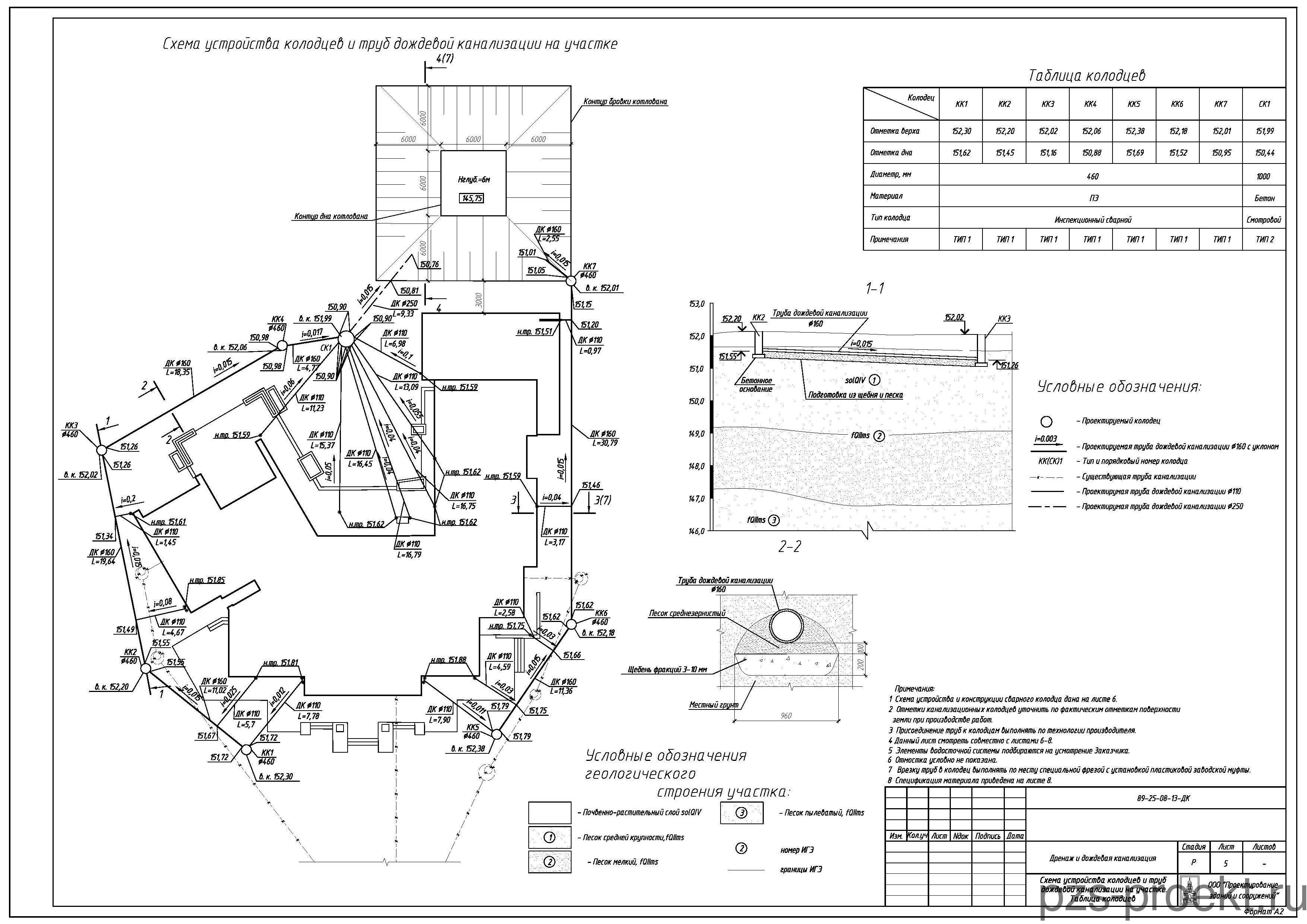

Монтаж труб дождевой канализации
Перед укладкой труб рекомендуется произвести расчеты. Для этого применяется следующая упрощенная схема, основными показателями которой являются:
- объем отводимых осадков;
- диаметр и уклон труб;
- глубина залегания в почве.
Чтобы система функционировала хорошо, рекомендуется правильно подобрать диаметр труб для ливневой канализации. Для расчета стоков системы используется следующая формула:
Q=q20×F×Ψ, где:
- Q – объем осадков;
- Q20 – коэффициент интенсивности осадков. Исчисляется в л/с на 1 га;
- F – площадь земельного участка;
- Ψ – коэффициент, который учитывает впитываемость покрытия.
Расчет по вышеуказанной схеме производится для участка с 1 дождеприемником. Для точного расчета можно привлечь специалистов. Если производятся самостоятельный подсчеты, тогда расходный материал закупается с запасом.
Чтобы уложить и смонтировать пластиковые трубы для ливневки, понадобятся следующие инструменты:
- лопата штыковая;
- ножовка по металлу;
- напильник;
- уровень.
Для обустройства рассматриваемой системы не требуется глубокого монтажа в почве. Это объясняется тем, что она будет работать в теплое время года. При этом её обустраивают по скрытой технологии. Предварительно устанавливается контур. По нему будут удаляться осадки. Чаще применяется схема «елочка», состоящая из основного контура, который соединяет дренажный колодец с домом. Первый элемент системы рекомендуется расположить в самом низком месте земельного участка.
Затем к контуру присоединяют другие ветви, предварительно разбросанные по участку. Основной отвод осадков должен проходить вблизи построек (под крышей). Перед началом земляных работ намечают контур будущей ливневки. Для этого применяют металлическую арматуру. Её размещают по всем ветвям, соединяя нитью.
Следующий этап – обустройство траншей и ямы для колодца. При этом соблюдается угол наклона трубопровода, который направляется от дома к колодцу. Показатель должен находиться в пределах 5-10 см либо 7 см на 1 погонный метр длины системы.
На следующем этапе монтируется колодец. Для этого применяют следующие материалы:
- железобетон – требует применения специальной техники при выполнении монтажных работ. Бетонные колодца тяжелые, поэтому руками их не поднять;
- кирпич – сложен в возведении и герметизации. На возведения колодца из кирпича понадобится несколько недель. При этом такая конструкция считается самой дешевой в возведении;
- применение разных металлических емкостей – металлические бочки, сваренные между собой. Но такая конструкция недолговечна;
- применение готовых пластмассовых емкостей – это современный сборный колодец, который обладает надежностью и долговечностью. Такая конструкция легко устанавливается 2-3 рабочими.
Следующий этап – укладка трубопровода. Для этого рекомендуется подсыпать траншеи песком. При этом выдерживается наклон. Затем проводится монтаж в траншеи канализационных труб. При проведении этой работы не учитывается, с какой стороны начинать монтаж.
Важным моментом на данном этапе является подрезка труб для их точной состыковки. Последний процесс производится с помощью специальных фитингов – муфт, колен, крестовин либо тройников. Для водостоков крыш и в местах сбора осадков на земельном участке монтируют специальные сборники конусообразного типа. При этом их укомплектовывают решетками – это надёжный барьер, препятствующий проникновению внутрь песка, листьев и прочего мусора.
На последнем этапе засыпается канализацию землей. Для удаления скопившейся в резервуаре воды за пределы земельного участка, организовывают её принудительный либо естественный отвод.
При необходимости можно позаботиться об эстетичном виде обустраиваемой системы. Для этого откапывают траншею, которая затем бетонируется в форме лотка в сторону природного углубления либо естественного водоема. Эту проблему можно решить, установив на крышку колодца насос. Дополнительно создается маленький навес для защиты агрегата от осадков. Один шланг опускается в колодец, а другой выводится за пределы земельного участка.
Ливневка считается неотъемлемой частью благоустройства дачи
Поэтому её возводят с особым вниманием. Специалисты не рекомендуют экономить на обустройстве данной системы. В противном случае она быстро засорится
При этом рекомендуется отдавать предпочтение закрытой схеме, которая требует проведения профилактических работ один раз в 5 лет
В противном случае она быстро засорится. При этом рекомендуется отдавать предпочтение закрытой схеме, которая требует проведения профилактических работ один раз в 5 лет.
https://youtube.com/watch?v=Dzbe4NczmT0
Автономная канализация для предприятия
Среди автономных канализаций для предприятия выделяют установки, обеспечивающие такие варианты очистки:
Биологическая очистка
Биологическая очистка проводится при использовании различных аэробных и анаэробных бактерий, которые участвуют в процессе распада белковых соединений. Такой механизм очистки позволяет удалить из стоков различные органические соединения, аналогичные принципы работы имеют и бытовые очистные сооружения для канализации, например станции биологической очистки БиоДека или Топас.
Биологическая очистка не относится к специфическим способам очистки сточных вод предприятий и используется исключительно в комплексной очистке, так как к промышленным стокам могут добавляться и бытовые, образующиеся на предприятиях (если предприятие не обустроено раздельной системой сбора и транспортировки промышленных и бытовых стоков).
Флотационные методы очистки
Применяются для очистки промышленных стоков от несмачиваемых веществ или нерастворенных соединений, в том числе жиров и продуктов нефтепереработки. Кроме того, при использовании специальных флотаторов в процессе очистки стоков можно удалить белки и поверхностно активные вещества, что достаточно проблематично без использования такого метода.
Химические методы очистки
Установки для химической очистки промышленного стока, как правило, оборудуются анализаторами и дозаторами реагентов. В зависимости от состава стоков подбираются вещества для окисления или инактивации вредных компонентов, что позволяет эффективно очистить сток при любом качественном и количественном составе стока.
При необходимости также используются многоступенчатые схемы очистки стоков. Сброс очищенного стока в грунт или водоёмы возможен только после установления качества очистки. Заметим, что промышленная канализация требует тщательной разработки и проектирования, в том числе в связи с возможными штрафными санкциями для предприятий при нарушении экологического законодательства.
Устройство водостока в многоквартирном доме
Конструкция внутреннего водоотвода сложнее, чем внешнего, и требует более подробного рассмотрения.
Внутридомовое водоотведение требует индивидуального проектирования, поскольку такие конструкции достаточно сложны, просчеты в этой сфере строительства грозят затоплением верхних этажей дома, переливом воды за край кровли, размывом фундамента, переувлажнением внешних стен, что может повлечь снижение их прочности.
СНиП регламентируют количество стояков ливневой канализации на крыше здания — не менее одного на каждые 150–200 квадратных метров кровли, меньшее количество может не справиться со сбросом воды. Несколько стояков на крыше здания образуют систему водоотведения.
Водоприемные воронки изготавливают либо из металла, либо из пластика, трубопроводы водоспускных стояков могут быть из таких же материалов. Решетчатая крышка защищает воронку от попадания мусора.
Находится воронка в центре небольших уклонов, несколько поодаль от наружной стены. Месту стыка крыши и стены в холодное время года меньше всего достается тепла, исходящего от обогреваемых внутренних помещений здания, поэтому вода здесь может замерзнуть. Устройство крепления воронки к поверхности крыши должно исключать затекание воды в стыковое место. Место стыка уплотняют специальными прокладками.
Трубы стояков снабжаются ревизиями для доступа обслуживающего персонала коммунальных служб для их прочистки в случае засорения. В стенах домов делают люки напротив ревизий — сантехник их снимает и открывает ревизию.
Совмещенная или отдельная система
В частном доме ливневая канализация бывает открытой, точечной и смешанной. У любой из них есть свое предназначение, и они отличаются по устройству.
Канализация открытого типа
Эта конструкция эффективна и несложна в изготовлении. Система изготавливается как сеть пластиковых, бетонных или стальных желобов размещенных на поверхности почвы. С их помощью вода из водосточных труб, поступает в специальную емкость или общую канализацию. Желоба должны быть накрыты сверху специальными декоративными решетками, предотвращающими попадание в них мусора. Части желоба соединяются и обрабатываются герметиком. Этот вид ливневки способен собирать влагу с очень большой площади, в нее можно направить воду не только с крыши жилого дома, но и с разных площадок, тротуаров и садовых дорожек.
Точечная канализация
При использовании в частном доме точечной ливневой канализации, все трубопроводы необходимо размещать под поверхностью земли. Вода, поступающая с крыш, стекает в дождеприемники, защищенные декоративными решетками, а из них поступает в подземный трубопровод. По ним она уходит в места сбора, или за границы приусадебной территории.
Смешанная ливневая канализация
Эти системы используются при желании снизить затраты труда и денег. В ней могут использоваться элементы любых систем ливневой канализации.
Нередко разные канализационные системы находятся на участке рядом или расположены параллельно, поэтому появляется желание сберечь деньги и совместить разные системы. Например, подключить все системы в уже существующий колодец. Нужно предупредить, что так поступать не стоит, при сильном дожде в колодец поступает много воды – примерно 10 м2 в час, и он наполнится очень быстро, иногда вода даже начинает переливаться. Если к нему подключена канализация из дома, то вода будет затекать в канализационные трубы, в результате у вас стоки не будут уходить из сантехнических приборов. Когда уровень воды в колодце спадет – внутри останется много мусора, его придется чистить, иначе канализация из дома не сможет нормально работать.
При поступлении дождевой воды в дренажный колодец, все будет еще хуже. Дождевая вода во время ливня поступает в систему, все трубы наполнятся, и она начнет поступать под фундамент. Последствия вас не обрадуют, дополнительно произойдет заиливание дренажа. Чистить эту систему нереально, а чтобы заменить трубы придется потратить много денег.
Вывод один – для ливневой канализации обязательно нужно делать собственный вместительный колодец.

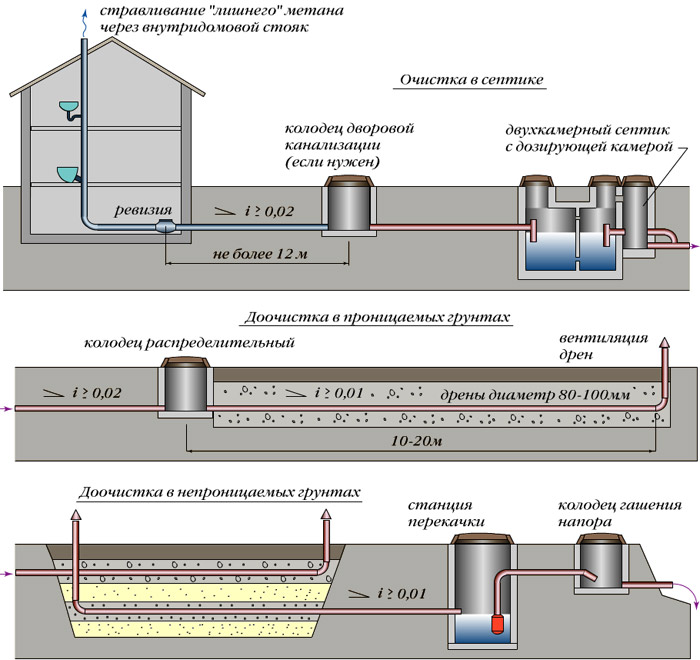

Устройство канализации
Уличный туалет? Выгребная яма? Это на сегодняшний день не актуально. Свой дом нужно оборудовать канализацией. При строительстве нового дома канализационная система закладывается и проектируется одновременно, но и старый дом с деревянным туалетом на улице вполне можно оборудовать удобствами как в квартире.
Все дома можно поделить на две категории— те, которые можно подключить к центральной канализации, и те, что подключить нельзя. При этих двух вариантах проведение работ по монтажу канализации внутри дома будет примерно одинаковым, а разница будет лишь в отводе воды и стоков из здания.
Заключение
Сохраняем надежду, что приведенные перечень и нормативные требования регламентирующих строительство документов окажут помощь читателю в создании собственных проектов. В видео в данной статье возможно отыскать дополнительные тематические материалы. Удач!
