Как сделать ливневую канализацию своими руками?

Необходимость создания охранных зон

Охранная зона ливневки

Некоторые люди даже не догадываются о том, что существует необходимость обустройства охранной территории для канализационной системы, о чем упоминается в соответствующих СНиПах. В нормативных документах также содержится информация о размерах данной территории. В большинстве случаев необходимо отступить от трубы на 5 метров в каждую сторону, таким образом можно определить данную территорию.

На этой территории категорически не рекомендуется:

• возводить постройки любого типа;
• организовывать свалки;
• обустраивать парковки;
• также нельзя высаживать деревья или любые другие растения с мощной корневой системой ближе, чем на три метра от магистралей;
• запрещено ограничивать доступ к ревизионным колодцам.

В заключение можно сказать, что главное – это четкое следование всем правилам и нормам, не лишним будет изучить указанные в статье нормативные документы.

Устройство ливневой канализации в частном доме

Выше мы рассмотрели способы устройства ливневой канализации на загородном участке на уровне сбора воды с поверхности в трубу. Но этого недостаточно, ее нужно удалить за пределы участка.

Для этого отдельные трубы объединяются в систему, в нижней части которой устраивают сток. Схема дренажа и ливневой канализации на участке может быть организована следующим образом:

1. Прежде всего, нужно организовать ливневку на крыше, предусмотрев для этого сливные каналы, по которым вода стекает вниз и попадает в приемник водостока.
2. В сточные полости жидкость поступает через трапы с надежной крышкой в идее решетки.
3. Далее она по трубам (диаметр 100 или 150 миллиметров) поступает в дождеприемный колодец.
4. По мере накопления вода поступает в отводную трубу, которая выводится в специальную емкость с водой или просто за пределы участка. Сохранение дождевой воды в подземной емкости применяется в местностях, где водные ресурсы ограничены. Ее можно в дальнейшем использовать повторно для хозяйственных нужд, например – на полив приусадебного участка, мытье автомобиля и прочие бытовые нужды.

Это касается утилизации дождевой или талой воды, отведенной от дома. Но часто требуется одновременно осушить участок, что характерно на излишне затапливаемых площадях.

Система дренажа и ливневой канализации на участке представляет собой водопроводную сеть, основным свойством которой является наличие уклонов, обеспечивающих свободный сток жидкости. Обязательные элементы конструкции:

1. Дренажные перфорированные трубы. В зависимости от общей протяженности водопровода используются изделия от 100 до 150 миллиметров, а также любые виды фитингов, облегчающих монтаж сливной системы.
2. Смотровые колодцы – они устанавливаются в точках изменения направления водостока. Предназначены для контроля состояния труб и устранения засоров в них. Это производится с использованием шланга с наконечником подачей воды под давлением. Производится размывание преграды с восстановлением свободного протока жидкости. Такие колодцы также называют ревизионными, они комплектуются металлическими или пластиковыми крышками, выступающими над поверхностью земли. Они нужны для профилактической работы по очистке ливневой канализации загородного дома.

1. Коллекторные колодцы – предназначаются для обслуживания системы. Их диаметр должен обеспечивать проникновение внутрь. Глубина устройства несколько больше, чем у смотровых, в нем вода отстаивается. Поэтому нужно производить периодическую очистку колодца от осадков с использованием грязевого насоса.
2. Могут также применяться фильтрационные колодцы, предназначенные для отделения мусора, имеющегося в ливневых стоках. Они устраиваются в промежуточных точках сложноразветвленной ливневой канализации загородного дома.

Особняком стоят пристенные дренажные системы, предназначенные для отвода грунтовых вод от фундамента на сильно обводненных участках. Глубина заложения такого устройства в любом случае должна быть больше глубины фундамента.

При выполнении работ по устройству такого водосбора, прежде всего, выполняется утепление и гидроизоляция самого фундамента. Для этого используются различные материалы:

1. Рубероид и битумная мастика для гидроизоляции.
2. Пенопласт для утепления.

Затем по дну траншеи производится настилка геотекстиля, края полотна заворачиваются наверх. Затем нужно отсыпать гравий соответствующей фракции и формируются соответствующие уклоны. Поверх труб снова насыпается слой гравия, который укрывается геотекстилем с перекрытием краев.

Монтаж наземной части ливневой канализации

Монтаж наземного фрагмента ливневой канализации происходит следующим образом.
Очень важно соблюсти корректный угол наклона. Для этого применятся трассировочный трос.
Для начала необходимо провести разметку земельного участка

После этого можно приступать к работам с землей.

Монтаж наземной части

Имеется ввиду рытье траншей и ревизионных колодцев. Делать это нужно с учетом глубины, на которую почва может промерзнуть в зимнее время. Помимо этого необходимо прорыть канавки для монтажа лотков или желобов.

Теперь нужно монтировать приемники для сбора дождевой воды.

В вырытые траншеи необходимо насыпать небольшой слой песка и провести его трамбовку.

После этой операции можно укладывать трубы в места, которые предусмотрены схемой.

Следующим шагом станет подсоединение всех фрагментов канализационной системы друг к другу, после чего нужно будет установить фильтры и защитные решетки.

На последнем этапе установочных работ необходимо будет установить приемочные лотки на цементный раствор и закопать магистрали.

После завершения всех работ необходимо провести тест, который заключается в искусственном «дожде», нужно будет просто включить воду и направить на территорию с установленной системой струю воды. Если система нормально справляется, то можно считать установку завершенной. Такая канализационная система прослужит не один год, но только при условии правильного использования.

Назначение, классификация и конструкция

Используемые для дренажа водоприемники при размещении в зоне индивидуального жилого дома выполняют следующие функции:

• Предохраняют стены и фундамент дома от намокания стекающей с крыши водой.
• Защищают цокольные и подвальные помещения в случаях, когда может произойти подтапливание весенним паводком.
• Позволяют экономить воду, собирая ее в водосточные колодцы для дальнейшего использования в хозяйственных целях.
• Защищают элементы ландшафта и огород (дорожки, клумбы, грядки) на приусадебной территории от размывания водой, способствует тому, чтобы на участке не образовывались лужи.
• При падении из труб сток разрушает материал отмостки, этого можно избежать, защитив ее от разрушения с одновременным отводом воды установкой дождеприемников.

Рис. 3 Дождеприемники для системы отвода – схема монтажа

Система ливневой канализации работает следующим образом:

Через высокопрочную декоративную решетку, выполняющую основное условие, необходимое для эстетичности – привлекательный внешний вид, вода попадает на пескоуловитель для ливневой канализации в виде корзины для отстаивания взвесей. Тяжелая грязь и песок остаются на дне корзины для дождеприемника, а жидкость поступает в каналы и желоба через расположенные выше отверстия в корпусе, в котором размещено фильтрующее устройство. Дальнейший путь воды лежит по подземному трубопроводу, проложенному с небольшим уклоном, она попадает в накопительный колодец, где собирается для дальнейшего использования или утилизации.

Основные отличия всех систем заключается в конструкции дождеприемника, который имеет следующие исполнения корпуса:

• Прямоугольные. Прямоугольное исполнение можно встретить на улице любого города – такие тяжелые чугунные решетки стандартного размера располагаются вдоль городских автомобильных дорог. Подобная конструкция водоотвода нередко имеет большую протяженность и собирается в магистральную линию из нескольких корпусов, устанавливается вдоль отдельных участков автомобильных дорог, улиц, пешеходных переходов. Используется в случаях, если собираемый водный поток имеет большую площадь распространения, иногда устройства устанавливают и под сточными трубами для сбора воды из нескольких точек в один канал.
• Квадратные. Данные устройства применяют при небольшой площади территории, с которой необходимо отводить стоки, обычно их располагают непосредственно под водосточными трубами домов. Квадратные модели широко используются в индивидуальном хозяйстве, следствие невысоких нагрузок на решетку их корпуса выпускаются в полимерном исполнении.
• С обрамлением. Подобные виды применяются в местах высоких нагрузок на поверхностные решетчатые элементы, в основном они размещаются на автодорогах. При установке их решетка опирается на прочную металлическую раму, препятствующую деформации и разрушению колодца, погружению его под дорожное полотно.

Рис. 4 Конструкции дождеприемников с различной формой решеток

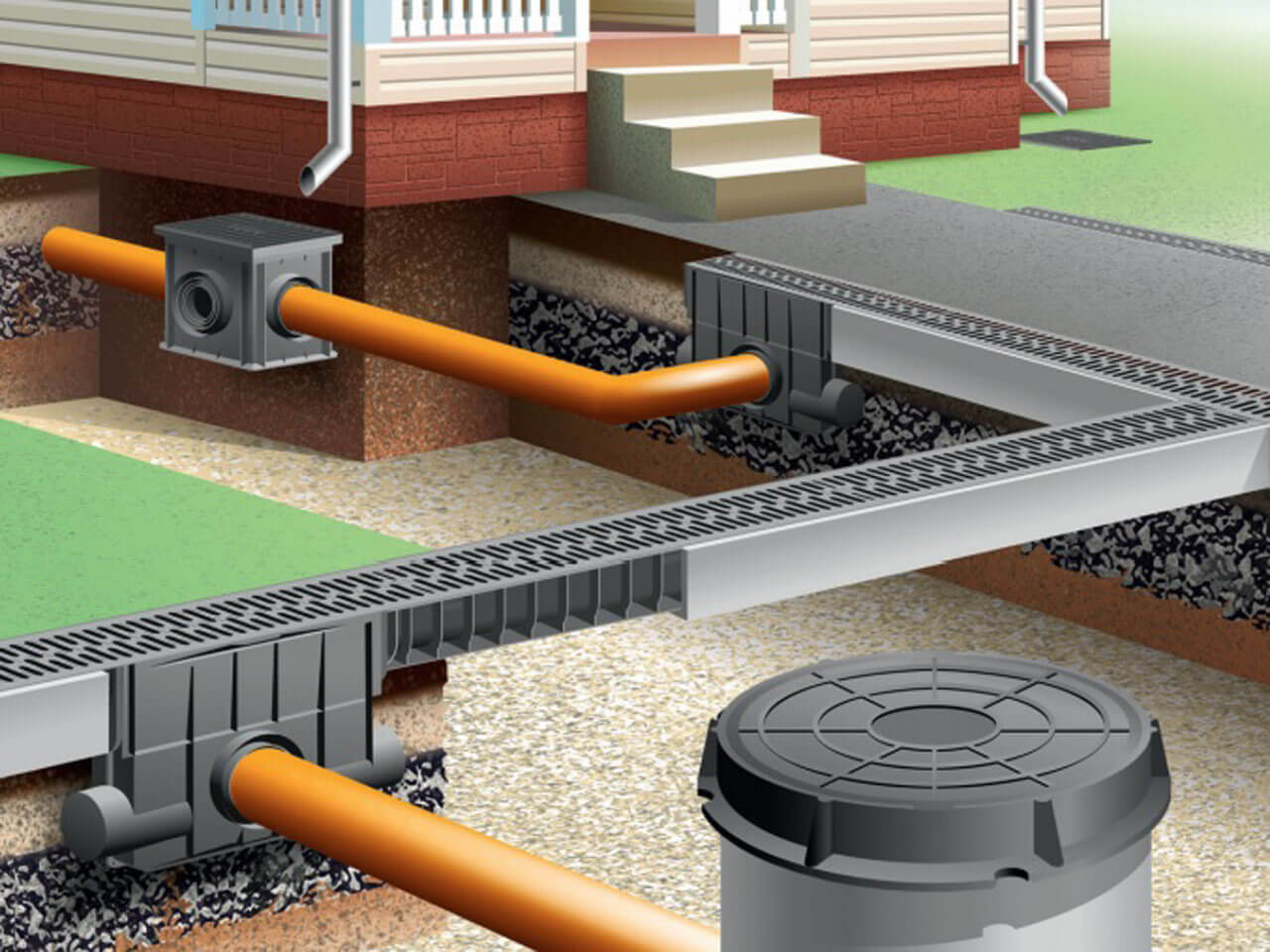

Как выглядит устройство ливневой канализации и последовательность строительных работ пори ее монтаже

Структура сети водоотвода зависит от нескольких факторов: есть ли намерение использовать дождевую воду в целях полива, очищать ее или же сбрасывать без каких-либо операций в общую систему. К основным элементам, которые она может включать, относятся следующие компоненты:

• Открытый лоток для линейной конструкции.
• Дождеприемник для точечной конструкции.
• Пескоуловитель.
• Придверный поддон.
• Смотровой колодец.
• Коллектор.
• Трубы дренажные.
• Люк канализациолнный.
• Закрытый трубопровод.

Стадия проектирования

Если проект не предусматривает устройство ливневой канализации или попросту нет карты последовательности выполнения работ, то собственнику придется, либо самостоятельно заняться этим, либо пригласить специалистов. Собственно, рассчитать количество материалов и способ монтажа в состоянии любой домовладелец. Для этого следует определиться с размерами системы, которые будут оптимальны для отвода воды.

Необходимые данные для выполнения расчетов несложно найти в интернете:

• Сведения о количестве выпадающих осадков в регионе.
• Максимальный уровень снежного покрова и дождевых осадков.
• Рельеф и общая площадь участка, с которого производится сток.
• Данные о коммуникационных сетях, находящихся под землей.
• Характеристики почвы.

Финальный подсчет объема отводимой воды выполняется по формуле, где участвуют данные о площади кровли, интенсивности осадков и поправочный коэффициент. Полученный результат используется для выбора оптимального сечения труб по таблице.

Создавая проект водоотвода, нужно отметить местоположение водосборников и ревизионных колодцев. Кроме диаметра труб и глубины их залегания следует определиться с уклоном желобов. Обычно последний показатель составляет 1 см на метр магистрали. Это позволит эффективно отводить воду и не допустить появления трещин в кирпичной стене здания.

Технология монтажного процесса

После составления проекта по устройству ливневой канализации в загородном частном доме и разобравшись с теоретической частью по монтажу системы, остается приступить непосредственно к процессу. Для этого составленная схема переносится на участок, таким образом, отмечаются места установки дождеприемников и емкостей для накопления воды.

Следующий шаг – планирование магистрали для прохождения труб, которая будет соединять все элементы конструкции. Дальнейшие действия выполняются по следующим переходам:

• Вырыть траншеи для трубопровода, их глубина должна превышать сечение укладываемых труб не менее чем на 150 мм.
• На дно готовой траншеи засыпать песок или гравий, который будет выполнять роль подушки, и способствовать нейтрализации сил пучения. Толщина подушки после трамбовки должна быть в пределах 150-200 мм.
• Выкопать котлованы для коллекторной емкости и ревизионных колодцев.
• Смонтировать трубопровод, соблюдая углы уклона.
• Установить лотки, дождеприемники и подсоединить их к трубам.
• Подключить трубопровод к пескоуловителю и колодцу или резервуару, используя фитинги.
• Засыпать траншею слоем песка или гравия и утрамбовать его.
• Облагородить прилегающую к водоотводу территорию, например, уложить тротуарную плитку или забетонировать, после чего установить решетки на линейные магистрали лотков.

На участках с пересеченной местностью нужно организовать перепадный колодец с соблюдением необходимого уклона труб. По возможности, перед тем как засыпать траншею желательно провести гидравлические испытания, которые помогут обнаружить места протечек

Определенная последовательность монтажных работ при устройстве ливневой канализации имеет важное значение для последующей эксплуатации системы

Обслуживание ливневки

Качественная организация процесса отвода дождевой и талой воды – это еще не все. Система нуждается в периодическом обслуживании, для чего необходимо выполнить несколько простых операций:

• Раз в 6 месяцев следует проводить очистку стоков.
• Не реже раз в три месяца контролировать состояние пескоуловителей, а при необходимости также проводить чистку.
• На дне дренажного колодца могут собираться частицы грязи или ила, их нужно периодически удалять, чтобы предотвратить засорение дренажа.

Через 10-15 лет эксплуатации водоотводящей системы рекомендуется промывать трубы от наслоений. Промывка осуществляется в двух направлениях при помощи напора воды из шланга.

Требования к трубам-ливневкам

К данной разновидности труб не предъявляются особые требования относительно поддержания определенного давления в системе, т.к. вода транспортируется без внешнего участия.

Но для безаварийной эксплуатации труб все-таки следует учитывать некоторые условия по отношению к:

Механической прочности, потому что трубы должны выдержать большую нагрузку со стороны засыпного грунта. Термостойкости, чтобы в процессе эксплуатации трубы не находились в зоне повышенных температур. Материалу, который должен на протяжении всего срока эксплуатации при отрицательных температурах не потерять своей прочности и надежности. Монтажу ливневки во избежание застоев воды в трубах и последующей «разморозки» системы. Устойчивости к коррозии и химической инертности, потому что труба ливневая заложена под землей. Из-за воздействия активных химвеществ, которые находятся в сточных водах и почве, система труб с годами может повредиться. Грамотному расчету пропускной способности. Еще на первоначальном этапе проектирования специалисты вычисляют необходимый диаметр водосточной трубы, учитывая планируемую производительность системы, а затем делают расчет пропускной способности трубы. В основном, для таких целей востребованы трубы, диаметры которых начинаются с 100-110 мм. Гидравлическому сопротивлению в полости труб, которое должно быть минимальным для стабильного функционирования всей канализационной системы. Чистоте и гладкости внутренней поверхности труб во избежание возникновения излишков грязи, мусора и песка. Габаритным размерам труб, оптимальная длина которых должна быть как можно больше

Это условие очень важно при монтаже, оно экономически выгодное, т.к. существенно сокращается общее количество стыков

Обустройство ливневой канализации своими руками

Смонтировать ливневую канализацию на участке собственного загородного дома можно самостоятельными усилиями. Для этого необходимо сначала произвести расчеты и составить план, выбрать материалы и после этого перейти непосредственно к монтажу.

Особенности устройства ливневой канализации

1. Чтобы уменьшить трудовые и финансовые затраты на подготовку траншей для труб ливневой канализации, можно совместить их с дренами в одной траншее. При этом дренажные трубы укладываются ниже ливневых.
2. Укладка внутренних труб должна производиться хотя бы на 30 см ниже точки промерзания почвы зимой.
3. Дно траншеи необходимо подготовить к укладке, утрамбовав и засыпав песчаной подушкой толщиной в 10-15 см.
4. Если трубопровод тянется на расстояние, превышающее 10 метров, то через каждые 5-6 метров, а также в местах поворотов и соединения с другими трубопроводами, разветвлениями, нужно предусмотреть установку смотровых колодцев.
5. Укладывать трубы необходимо под уклоном, так как вода в них движется самотеком. К коллектору трубопровод должен подходить под углом в 2 градуса.

Необходимые расчеты и выбор материалов

Прежде чем приступить к проекту и тем более к монтажу системы ливневой канализации, необходимо произвести расчеты.

Расчет производительности ливневки, необходимый для определения диаметра труб, подробно описан в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения». В нем представлена формула, позволяющая вычислить объем принимаемых и отводимых вод:

Q=q20xFxΨ, где

• Q – объем принимаемой и отводимой ливневкой воды;
• q20 – интенсивность осадков, характерная для этого района, л*га/с;
• F- площадь водосборной поверхности, в га;
• Ψ – коэффициент, зависящий от того материала, который покрывает площадь водосбора, его называют еще коэффициентом влагопоглощения.

Интенсивность осадков можно узнать в метеослужбе. Кроме того, это показатель, а также коэффициент, можно найти и в СНиПе.

Поправочный коэффициент, показатели:

• 0,35 для газонов, дерна или открытого грунта;
• 0,4 для щебенки;
• 0, 6 для щебенки с битумом;
• 0,85 для бетона;
• 0,95 для асфальта;
• 1,0 для кровли.

Вычислив объем стоков, можно определить сечение труб и их уклон по таблице.

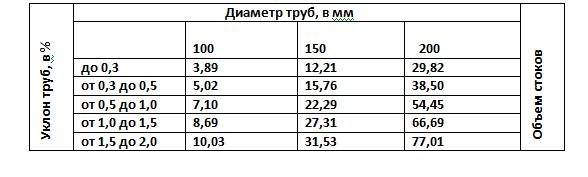

Таблица — Сечение труб и их уклон

Однако наличие пескоуловителей перед входом должно подразумевать уменьшение наклона труб для лучше отстаивания взвесей.Обычно для ливневой канализации, обустраиваемой на частных участках, которые располагаются в средней полосе, используют трубы с сечением в 110-150 мм, диаметр коллектора же может составлять 200 мм. Усредненный уклон для каждого погонного метра труб в 110 мм составляет 2 см, 150 – 0,8-1 см, 200 – 0,7 см.

Размеры смотровых колодцев зависят от сечения труб, входящих в него. При устройстве канализации на участке для труб до 150 мм допускается диаметр колодца в 70 см при условии, что его глубина не превышает 1,2 м. В среднем же сечение колодцев должно составлять 1 м.

Для обустройства ливневой канализации своими силами удобнее всего использовать все элементы из пластика, так как они достаточно долговечны и просты в монтаже.

Что представляет собой план

План ливневой канализации должен представлять собой схему, в которой указаны места расположения и размеры всех элементов ливневки, в том числе соединителей и поворотов труб, смотровых колодцев. Для составления плана-схемы ливневой канализации необходимо определить длины труб, лотков и желобов в зависимости от местоположения этих элементов. При проектировании кровельной части ливневой канализации нужно знать периметр крыши, которая определяет длину желобов.

Кроме того, в проекте необходимо отметить санитарные зоны для ливневых труб, составляющие 5 метров. В этом диапазоне нельзя вести какое-либо строительство, организовывать компостные ямы, кучи мусора. Также запрещено сажать большие деревья и кустарники, ближе, чем на 3 метра, и загромождать доступ к смотровым колодцам.

Монтаж ливневой канализации

Первое, что нужно сделать перед установкой ливневки – определить возвышенности и низменные места на участке. Это позволит сделать уклон сточных каналов в соответствии с особенностями рельефа.

Подбор элементов

Ливневая канализация своими руками в частном доме начинается с замеров и схем. Для определения количества дождеприемников, длины дренажных труб и их диаметра, а также класса септика, нужно предварительно составить план территории. На нем указывается расположение участков с болотистым грунтом и лужами, места с неровностями ландшафта. На основании этих данных определяют расположение поддонов и приемников, выбирают место для установки коллекторов и септика. Система строится с учетом существующих инженерных сетей (водоснабжение и т.д.), которые проходят по участку.

Для расчета размеров и формы элементов ливневой канализации, определяется средний объем воды, который будет ежедневно проходить по трубам, частота атмосферных осадков, площадь и тип дорожного покрытия (бетон, асфальт, гравий и другие материалы имеют разные коэффициенты поглощения жидкости).

Глубина закладки труб

Если для открытой канализации все компоненты ввода распределяются поверхностно, то для закрытой системы без траншей не обойтись. Точная глубина закладки труб определяется индивидуально для каждого участка, но согласно санитарным нормам, она должна быть не менее 30-70 см (чем больше диаметр труб, тем больше глубина). Это усложнит дальнейший ремонт ливневой канализации, но защитит ее от морозов.

Не стоит забывать и об уклоне труб, так как вода должна стекать в сборники, и далее – в дренажные тоннели. Угол зависит от диаметра коммуникаций и от особенностей ландшафта. К примеру, для трубы диаметром 25 см, расположенной на ровной поверхности, понадобится уклон не менее 8 мм (на каждый погонный метр). При этом максимально допустимое значение уклона канализации составляет 15 мм на метр.

Мнение эксперта Илья Кожевников Инженер-проектировщик. Стаж 10 лет

Для глубинной прокладки каналов рекомендуется использовать дренажные трубы из ПНД или из композитного пластика диаметром 100-200 мм.

Они обладают небольшим весом, легко соединяются, и имеют длительный срок службы. Их гладкие внутренние стенки способствуют прохождению стоков без образования налета и засоров.

Порядок монтажа

1. Кровельная часть. Ливневая канализации кровли устанавливается в первую очередь. Для организации сброса воды через водоотвод понадобятся желоба, воронки, заглушки, колена, трубы и крепления. Желоба монтируются по всему периметру крыши. Они могут не соединяться друг с другом, а заканчиваться трубами с воронкой и заглушками. Но, если длина участков небольшая, для перехода используется герметичное колено. У земли трубы с кровли соединяются с дренажом канализации.
2. Разметка территории и земляные работы. На участке, согласно плану, отмечается расположение сборников, поддонов, лотков, труб и колодцев. Для указания необходимости серии уклонов используют веревку. После этого вырываются траншеи с заранее рассчитанной глубиной, а также котлованы для колодцев и септика (если еще нет на участке).
3. Монтаж ливневки. В траншеи насыпается нужное количество песка для создания настила (защита от проседания грунта), на который укладываются трубы. После, они герметично соединяются между собой. Затем ставятся приемники, и подключатся к системе. Фильтры и решетки монтируются в последнюю очередь. Для укрепления лотков используют цемент. Коллекторы также бетонируются.
4. Проверка магистрали. Для тестирования дождевой канализации, ее полностью заполняют водой, используя для этого каждый приемник. Только при отсутствии протечек и бесперебойного поступления воды в колодцы, можно переходить к засыпке.
5. Засыпка. Если водоотведение происходит без протечек, трубы и другие элементы засыпают грунтом.

Техническое обслуживание

Обслуживание ливневой канализации сводится к периодическим осмотрам системы с удалением скопившегося мусора. Кроме того, может потребоваться:

• промывка канализации раз в 3-4 года;
• ремонт ливневой канализации при необходимости;
• удаление ила со дна колодцев при помощи промывки насосом.

В случае появления засоров нужно обратиться в специальную службу, которая использует профессиональное оборудование и устранит проблему без повреждения узлов.

Для подготовки к зиме трубы прочищают, сливают воду с приемников и транспортеров, перекрывают входы. Система открытого типа консервации не требует.

Закрытого типа

Все лотки, дождеприемники, поддоны устанавливаются в местах сбора дождевой и талой воды. Объединяются они с помощью труб, уложенных под слоем грунта.

Обязательным условием для использования закрытой системы является установка пескоулавливателей и фильтрующих колодцев. Это необходимо для обеспечения беспрерывной работы ливневой канализации. И естественно необходим большой объем земельных работ.

В точках сбора устанавливаются дождеприемники и лотки для сбора воды. Установка выполняется на песчаную подушку с углублением, чтобы решетка приемника была вровень с поверхностью грунта или с уровнем тротуарной плитки и т.д.

От каждой точки сбора отводится труба для транспортировки воды в коллектор или непосредственно в точку сброса. Укладывается в траншее с углублением ниже уровня промерзания или с дополнительным утеплением.

Важно определить трубу на песчаную подушку и засыпать грунтом с послойной утрамбовкой. Для соблюдения уровня наклона применяются бетонные подкладки, устанавливаемые на дно траншеи поверх небольшой насыпи гравия еще до засыпки песка

Виды дренажных систем

По своей конфигурации и используемым материалам дренажные системы делятся на следующие виды:

1. Открытая;
2. Закрытая;
3. Комбинированная.

Открытая система дренажа

Открытая система состоит из сети траншей, проложенных под уклоном в сторону сборника воды. Траншеи имеют глубину в 400 – 500 мм, ширину от 100 до 400 мм. Существуют различные методы обустройства этой системы.

 Вариант 1.  Траншею заполняются крупным гравием, щебнем или керамзитом. Это простейшее устройство неплохо собирает воду на участке и транспортирует ее в емкость. Недостатком этого типа дренажа является непривлекательный внешний вид, частое засорение песком и почвой, что вызывает снижение эффективности.

Для улучшения внешнего вида участка траншеи иногда покрывают ранее срезанным грунтом. Это мероприятие улучшает эстетику, но снижает производительность по сбору воды.

Подобная система из-за малой глубины не особенно эффективна при близком расположении грунтовых вод, предназначена в основном для сбора поверхностных вод. Увеличение глубины и соответственно слоя заполнения увеличивают скорость заиливания системы.

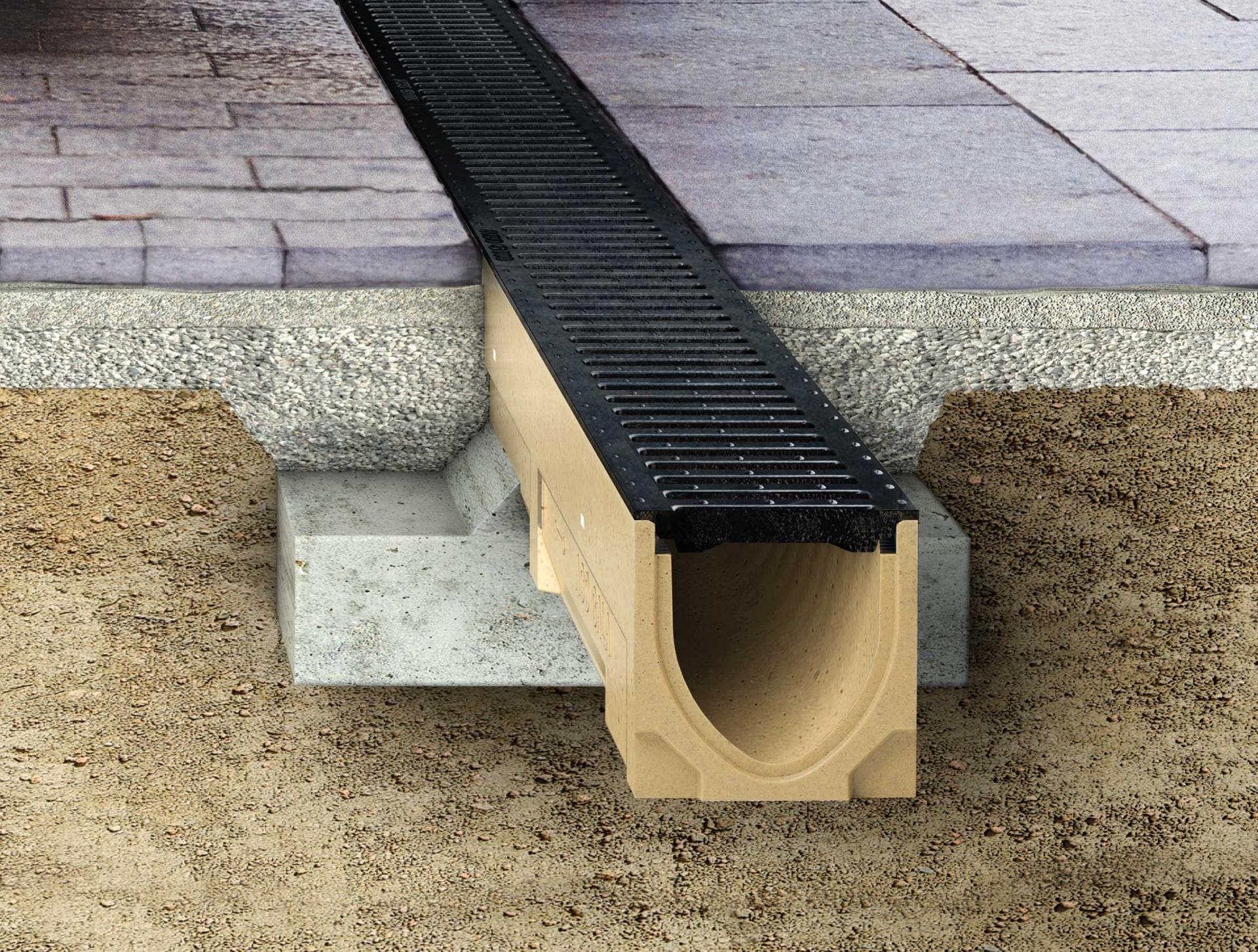

 Вариант 2.  Траншею оборудуют лотками и решетками. Сеть траншей отрывается с соблюдением уклона в пределах 2 – 5 % в сторону водосборника, то есть от 2-х до 5 мм на метр канавы.

Лотки имеют различные размеры и материалы изготовления. Это могут быть разрезанные пластиковые трубы большого диаметра, заводские железобетонные П-образные изделия, самодельные (залитые в опалубке) бетонные конструкции.

Установка решеток подразумевает сооружение крепких стенок траншеи для качественной опоры.

Данная система имеет презентабельный вид, легкодоступна для обслуживания и прочистки. Глубина ее не превышает обычно величины 500 – 600 мм, она предназначена для сбора талых вод, отлично справляется с задачей сбора ливневых стоков.

Каналы обоих вариантов системы располагают вокруг дома, вдоль дорожек, по периметру площадей, заложенных плиткой, залитых бетоном, асфальтированных площадок.

Закрытая система дренажа

Закрытая система имеет более сложное строение. Объем работ и затраты на материал превосходят аналогичные показатели открытого дренажа. Но эта разница компенсируется высокой эффективностью комплекса.

Глубина сбора воды позволяет защитить фундаменты любой глубины. В траншею укладываются перфорированные трубы, соединенные в сеть.

Сеть собирает воду и транспортирует ее в водосборное устройство.

Комбинированная система дренажа сочетает в себе элементы открытой и закрытой схемы. Существует также особая конфигурация дренажа – точечный сбор. В этом случае непроницаемые водой площадки земельного участка сооружаются с уклоном в точки сбора воды, оборудованные решетками. Решетки выполняют защитно-декоративную функцию.

Виды систем ливневой канализации

В зависимости от определенных факторов выделяют различные виды ливневой канализации.

По типу системы выделяют следующие виды ливневок: точечная и линейная.

Простая точечная ливневая канализация представляет собой несколько дождеприемников, установленных под водостоком и соединенных в единую сеть. Подобные системы предназначены для сбора воды, падающей с крыши строений, и ее отведение в резервуар.

В обоих случаях можно обустроить ревизионные колодцы, с помощью которых выполняются профилактические очистные мероприятия, и проверяется работоспособность всей системы.

По типу расположения система может быть наружной, внутренней и смешанной.

Наружная ливневка является самым простым вариантом водоотведения. Максимально простая конструкция позволяет выполнить монтажные работы за короткий период времени с минимальными материальными затратами. В состав ливневки открытого типа входит линейный водоотвод в виде наземного желоба и подземные пескоулавливатели. Желоба укладывают под водостоком и вдоль дорожек. Собранная вода в большинстве случаев отводится в небольшой водоем на участке.

Внутренняя ливневая система более сложная и дорогая, но при ее использовании на участке гарантированно отсутствуют лужи. Расчет, сборку и обустройство такого варианта водоотведения должны выполнять профессиональные мастера.

Внутренняя ливневая канализация  – это система водоотведения, состоящая из большого количества элементов. При укладке желобов обязательно делают небольшой уклон в сторону резервуара. Дождеприемники и желоба закрывают специальными решетками, которые задерживают на поверхности крупный мусор и листья, предотвращая образование засоров в подземных трубах. Также решетки могут выполнять декоративную функцию. Если установить решетки входной группы, то можно защитить от воды ворота и крыльцо, установка газонных решеток помогает защитить насаждения, расположенные в самых низких точках участка.

Подземная ливневая канализация имеет минимальное количество изгибов и располагается под уклоном в сторону коллектора. Не исключена возможность оснащения подобной системы смотровыми колодцами для прочистки и ремонта системы. Вода из коллектора вполне подходит для полива или заполнения искусственных водоемов.

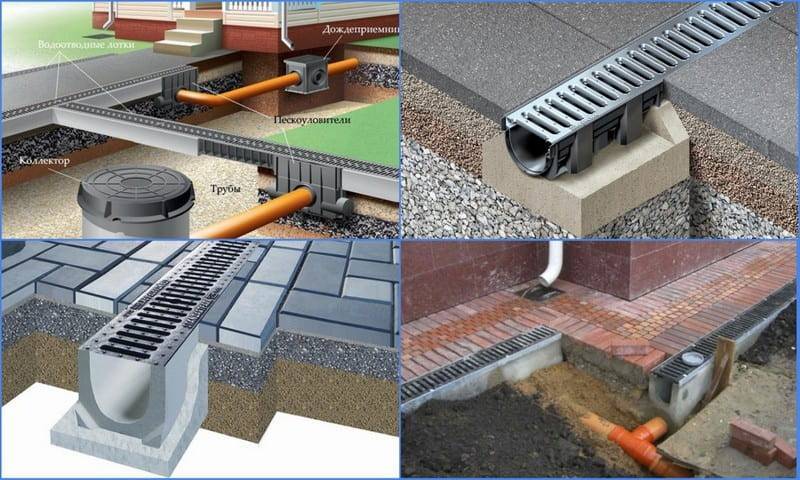

Комплектующие элементы

Для правильного сооружения системы ливневой канализации необходимо узнать, из чего состоит ливневая канализация, изучить основные конструкционные элементы и материал, который используется для их изготовления.

Классификация по дополнительным параметрам

Технические параметры бетонных лотков

Каждое изделие незамкнутого сечения и рассчитано на самотечное движение воды.

Прямолинейный сточный желоб принимает жидкость по всей длине. Его конструкция в виде I и M. В первом случае монтаж не требует наличия фундамента. Во втором – собственный фундамент необходим.

Коробчатый вариант имеет форму прямоугольника в разрезе и съемную решетку. Изделие предотвращает проникновение в пропускной канал крупных предметов.

Щелевой – с круглым сквозным отверстием, который обеспечивает путь к канализации.

Бордюрный вид имеет выступ в верхней части.

Бетонные лотки с решетками собирают и транспортируют стоки. Системы с крышками используются только для водоотвода.

Пропускная способность:

• Телескопические водоотводные лотки подходят для склонов.
• Прикромочные – убирают излишнюю влагу от дорог к кюветам.
• Дренажные отводят грунтовые воды.
• Ливневые собирают дождевую воду с определенного участка.

Используемые добавки:

• Железобетон.
• Стекловолокно.
• Полимербетон.

Схема классов нагрузки на бетонные лотки

Как содержать ливневку

Спроектировать и построить ее – это одно. Чтобы она прослужила как можно дольше, нужно правильно обслуживать. Все работы в этом направлении сводятся к периодической прочистке. На стенках водостоков, в желобах и в трубах могут образовываться отложения (например, прилипшие листья с дерева постепенно собирают ил). Это значительно сужает пропускную способность. Сама прочистка выполняется механическим, термическим, химическим или гидродинамическим способом.

Так, весь процесс обслуживания сводится к следующим этапам:

1. Очистка водостоков на кровле.
2. Очистка приемников от ила.
3. Очистка наземных водостоков.
