Выбор проекта конструкции
для маленьких проемов
Перед началом сооружения конструкции, следует правильно выбрать проект. Он может быть типовым или индивидуальным.
Плюсом последнего является то, что заказ делается у выбранного архитектора, который сможет воплотить в жизнь любые ваши идеи, внося профессиональные поправки.
Если сооружается в доме лестница, проект выбирается типовой, ситуация будет немного иная:
- Такая лестница в квадратном проеме или круге, уже где-то монтировалась, и в проект были внесены все поправки, с учетом обнаруженных недостатков;
- Сооружение по типовому проекту стоит значительно дешевле персонального;
- Минус типовой конструкции только в том, что вы не единственный обладатель, но это не так страшно. К тому же, в любой типовой проект, при желании, можно внести небольшие изменения.
На фото можно увидеть несколько проектов.
Чтобы более наглядно представить, какие бывают конструкции лестниц, стоит познакомиться с видео в этой статье.
Материал конструкций
Прежде, чем приступить к проектированию конструкции, следует определиться с материалом для ее изготовления.
Обычно для устройства лестницы в своем доме, центральная стойка выполняется:
- Из металлической толстостенной трубы большого диаметра, что объясняется необходимостью обеспечить элементу высокую прочность, надежность и устойчивость к существенным нагрузкам;
- Из древесины. В этом случае, материал должен быть прочным, из качественной породы дерева, которое было правильно высушено и предварительно подготовлено.
- Из кирпича или бетона и натурального камня.
После выбора материала для центральной стойки, определяется материал для изготовления ступенек и перил:
- Для перил лучше применять качественную древесину, обладающую привлекательным внешним видом и уникальной, неповторимой фактурой.
- Для этого выбираются твердые породы дерева, обладающие большим сроком службы. Можно изготовить металлические перила, особенно красиво смотрятся конструкции из художественной ковки.
- Отличное решение для любого интерьера — сочетание разных материалов, что позволит получить необычное и оригинальное ограждение лестницы.
Остальные элементы можно изготавливать из любых материалов, обладающих высокой прочностью и стойкостью к всевозможным, достаточно сложным нагрузкам.
Стандартные элементы.
Каждый хороший хозяин умеет считать деньги. Строительство лестницы — не исключение. Можно неплохо сэкономить если детали лестницы на этапе проектирования получится подогнать к стандарту заготовок принятых на территории нашей страны.
Экономические соображения могут стать тем ключевым аргументом, который позволит хозяину выбрать единственный вариант расположения лестницы из нескольких возможных.
Стандарты на ступени:
Выпускаются с галтелью R 12.5. Пригласительные ступени: H 220 x 400 x 1200, R200 и H220x400x1400, R200
Забежная треугольная ступень нестандартного размера на заказ рассчитывается как прямоугольная (из нее просто вырезают необходимую
). Потому целесообразно заказывать прямоугольные. Стоимость идентична, а обрезки пригодятся в работе.
Крупные ступени можно изготовить из мебельного щита размеров: 38 х 400 х 2000, 38 х 500 х 1500, 38 х 500 х 2000, 38 х 700 х 1500, 38 х 1000 х 1000, 38 х 1100 х 1100, 38 х 1200 х 1200. Эти же щиты могут быть использованы для лестничных площадок.
Выпускаются толщиной 18 мм. Шириной: 180 и 120 мм. Длиной: 900, 1000, 1100, 1200, 1300, 1400 мм.
Выпускаются толщиной 18 мм. Размеры: 200 х 2000, 300 х 2000, 350 х 1000, 350 х 1500, 350 х 2000, 350 х 2500, 350 х 3000, 350 х 3500
Сечение: 80х80, 100х100.
Длина: 1200, 2000, 2500, 3000.
Естественно, под заказ возможны иные размеры.
Стандарты: 40 х 350 х 2500, 40 х 350 х 3000, 40 х 350 х 3500, 40 х 400 х 4000, 50 х 300 х 3500, 50 х 350 х 3500, 50 х 400 х 4500
Сечения: 40х70, 45х70, 45х80, 45х90, 60х60, 70х70, 70х90, 80х100
Длина: от 3500 до 6000 мм.
Диаметр круглых: 30 и 47 мм.
Квадратная часть других: 40х40, 45х45, 50х50, 60х60, 70х70, 80х80,
Диаметры: 75, 95, 115, 140, 145 мм.
Кроме того, имеет смысл ещё на этапе расчетов ознакомиться с прайс-листом ближайшего поставщика в шаговой доступности.
Итак, не боги горшки обжигают! Надеемся нам несколько удалось развеять миф о том, что проектирование и возведение лестниц доступно только избранным. Почитайте статьи, литературу на которую мы ссылались в этом тексте, выполните замеры, эскизы и чертежи.
По сути задача в сухом остатке выглядит просто: Исходя из планировки дома, места размещения лестницы, эстетических предпочтений хозяев, нужно произвести вычисления параметров приведенных в данной статье, которые необходимо органично вписать в нормы комфортного и безопасного движения по загородному дому или многоуровневой квартире.
Уюта и добра Вашему дому!
Расчеты размеров лестничной конструкции
Перед тем как приступить к проектированию, нужно сделать точные расчеты, начертить схему и нанести на нее все данные. Если нет уверенности в правильности расчетов, то лучше доверить работу профессионалам, которые сделают грамотный чертеж, что позволит поэтапно выполнить монтаж без ошибок.
Общая высота лестницы
Определить высоту можно, измеряя расстояние от пола первого до второго этажа с учетом толщины потолка. Например, если на 1-м этаже потолочная высота равна 2700 мм, а толщина межэтажных перекрытий – 300 мм. В результате суммарная высота будет равна 3000 мм.
Если чистового пола нет, то его размеры нужно заложить примерно.
Количество ступеней
Если известна высота лестницы и подступенка, можно определить число ступенек конструкции. Для этого нужно разделить один показатель на второй. Например, при общей высоте лестницы 3000 мм, а высоте подступенка – 175 мм расчет будет таким: 3000 : 175=171 мм.
После этого нужно округлить значение, в результате получится 170 мм. В таблице указан пример расчета:
Зависимость высоты ступени от их количества при заданной высоте этажа
Высота подступенка
По рекомендации специалистов оптимальная высота подступенка должна составлять 150–180 мм, фактически это размер человеческого шага. Данная высота может составлять 150–200 мм. Обычно средняя величина по нормативу равна 160-170 мм.
Оптимальный диапазон уклона лестницы выделен зеленым цветом
Ширина ступени
Чтобы не возникло травм в результате неверно подобранной ширины ступеней, нужно правильно ее рассчитать. Исходя из многолетней практики, ширина детали должна быть в пределах 220 – 400 мм.
Для определения более точного значения можно воспользоваться определенной формулой. Нужно взять среднюю ширину человеческого шага (600 – 640 мм) и вычесть из нее высоту подступенка, умноженную на 2, т.е. 640 – 2х175 = 290 мм. Этот показатель будет оптимальным для перемещения.
Ширина марша
По правилам безопасности для удобного передвижения людей пролет должен быть шириной не меньше 80 см, но лучше принять не менее 90 см. Для удобной переноски мебели этот показатель для частного жилого дома должен быть 100 – 120 см.
Длина лестницы в плане
Для расчета этого параметра нужно умножить количество ступеней и ширину проступи. В нашем примере получится 29х17= 493 см. То есть лестница выходит довольно длинной и при устройстве одного марша потребуется помещение не менее 6 метров. В небольшом срубе или деревенском доме нужно будет делать 2 марша с 90 или 180 градусным поворотом.
Между маршами монтируется площадка или ставятся поворотные ступеньки. Если не получается выполнить расчет самостоятельно, можно воспользоваться специальной программой, представленной чуть ниже, где наглядно будет отражаться локализация лестничных деталей.
Размер потолочного проема
При строительстве лестницы из деревянного массива нужно помнить о расчете проема потолка, чтобы при поднятии наверх не пришлось нагибаться. Такой показатель будет зависеть от уклона, который влияет на удобство при перемещении и подбирается индивидуально.
От угла лестничного марша будет зависеть величина проема в области потолка. Так, для складной конструкции потребуется небольшой проем, а для большего уклона потребуется более значительный (до 2 м).
Размер проема в перекрытии определяется исходя из минимально допустимого значения для прохода человека
Длина косоура
Для определения длины косоура применяется формула Пифагора: (длина лестницы в плане)²+ (высота лестницы)²= (длина косоура)².
Определение длины косоура
То есть при длине 493 см и высоте 300 см получим следующее: L=√(4932 + 3002) = 577 см (показатель берется с запасом – 580 см).
Онлайн-калькулятор для расчета
Для вашего удобства вы можете воспользоваться удобным и наглядным онлайн-калькулятором расчета деревянной лестницы.
Конструирование деревянной маршевой лестницы
Основными элементами лестницы являются лестничный марш (пролет), площадка, тетивы или косоуры, а также ограждение.
Лестничный марш, по которому производится движение, составляют ступени и наклонные балки. В ступени входят проступи и подступенки. Общая высота лестницы и ее уклон определяются шириной проступи и высотой подступенка.
Ступени являются одним из основных элементов лестничных конструкций. Они начинаются с нижней фризовой ступени и заканчиваются верхней фризовой ступенью, которая представляет собой не только верхнюю точку лестничного марша, но и соединительное звено с лестничной площадкой. В промежутке между ними находятся основные ступени.
У прямолинейных лестниц размер проступи равен ширине ступени, которая определяется по центральной оси марша, у криво — и дугообразных лестничных конструкций его можно вычислить по средней линии хода (ходовой полосе). Высота подступенка при любом типе ступеней равна разнице между уровнями ступеней или их среднему арифметическому.
Исходя из математических расчетов и общепринятых правил, при конструировании деревянных лестниц в одном марше должно быть минимум 3 ступени, а их максимальное количество не должно превышать 18. Это оптимально для жилого дома. Если в лестничном марше будет менее 3 ступеней, то можно оступиться, а при слишком большом их количестве подъем будет утомительным, поэтому желательно устроить промежуточную лестничную площадку. Рекомендуется выполнять нечетное количество ступеней, так как удобнее наступать на лестницу и сходить с нее с одной и той же ноги.
Очень важно верно определить общий подъем. Если будет допущена ошибка или неправильно рассчитано соответствующее расстояние, то вверху либо внизу появится неполный подступенок
Чаще всего ошибки возникают из-за измерения расстояния между отсутствующими элементами.
Между лестничными маршами находятся лестничные площадки. Именно промежуточные лестничные площадки способствуют облегчению эксплуатации лестниц с большим количеством ступеней (более 18), а также поворотных.
При расчете параметров лестничной площадки, располагающейся перед дверью, которая открывается в сторону лестницы, следует учитывать ширину дверного полотна и возможность удобного и безопасного положения человека у двери в момент ее открывания.
Ступени лестничного марша, как правило, располагаются на одной или двух наклонных балках, именуемых тетивами и косоурами. Косоуров может быть три, тогда средний из них является промежуточным. Они, в свою очередь, опираются на балки, на которых расположены лестничные площадки.
Существуют и бескосоурные лестницы, где марши и площадки одним концом или стороной встроены в стену, а у противоположного конца или стороны полностью отсутствует опора. Такие сооружения чаще всего монтируются в домах с небольшой проходимостью. Преимуществом бескосоурных лестниц считается изготовление и монтаж непосредственно на месте установки. Есть и определенные недостатки, например необходимость тщательного и длительного расчета каждой ступени, а также их высокая звукопроводимость.
Для удобства и безопасности передвижения по лестнице должны быть установлены ограждения, поверх которых размещаются поручни. В качестве материала для ограждений может использоваться металл, дерево, кирпич, стекло и т. д. Высота перил для лестниц составляет не менее 900 мм, но она может быть увеличена до 1500 мм, если лестницей пользуются дети. Перед тем как переходить непосредственно к конструированию лестницы, следует определиться с ее размерами. Для этого необходимо уточнить место сооружения на плане, его схему, габариты ступеней и определить высоту этажа.
От чего зависит размер?
Чтобы конструкция лестницы обладала достаточной прочностью, была интересной, комфортной и, конечно, безопасной в эксплуатации, при расчетах надо учесть три главных параметра: её высоту, длину, ширину.
Высота лестницы – это расстояние между полами первого и второго этажей (именно пола, а не потолка второго этажа). Если лестница своей верхней частью устанавливается на потолок второго этажа, то для более удобного эксплуатирования в перекрытии второго этажа делают проем. Высота лестницы рассчитывается очень просто: высота от первой ступени до перекрытия, на 10 см больше роста самого высокого члена семьи. Рекомендуемой высотой проема считается два метра, её надо сохранять на всем протяжении конструкции. Это наглядно изображено на картинке.
Длина изделия будет зависеть от конструктивных особенностей лестницы. Для обычной маршевой это вся длина марша. Если лестница состоит из нескольких маршей и площадок, то это сумма всех их длин. Для винтовой и лестниц с забежными ступенями рассчитывают среднюю длину, и отступая от края пролета 50 см, производят замер.
Ширину лестницы рекомендуют делать 90-150 см, зависит она от конструкции. Измеряют расстояние от поручня до поручня или стены. На рисунке видно, при какой ширине удобно передвигаться одному, а при какой – двоим.
Для различных зон комфорта существуют различные стандарты ширины лестницы:
- повышенная зона комфорта – 150 см;
- комфортная зона – 100-120 см;
- расположенная у стены лестница – 80-100 см;
- у вспомогательных допускается менее 80 см;
- в связи с тем, что лестницы с забежными ступенями к центру сужаются, разрешается ширина не менее 110 см;
- для винтовой лестницы комфортной зоной считается 140 см, минимальный размер – 110 см.
Углом наклона или крутизной лестницы определяется комфорт использования данного изделия. Крутая лестница занимает меньше места в помещении, пологая комфортна в эксплуатации. На схеме изображена зависимость комфортного передвижения по лестнице от угла наклона и места ее использования. В жилом помещении допускается угол наклона 20-45 градусов, но более комфортная зона на рисунке окрашена зеленым цветом (24-37 градусов).
В домах, как правило, изготавливают комбинированные виды лестниц. В данном варианте, чтобы определить угол крепления перил у лестницы, надо провести линию параллельно основе лестницы (косоуру или тетиве). По этой линии и прокладываются перила.
Количество ступеней не предусмотрено стандартами, оно рассчитывается исходя из высоты конструкции и подступенка. У двухмаршевой лестницы число ступенек в пролетах должно быть одинаковое, но на практике так редко получается. Правда, в многоквартирных зданиях регламент предусматривает от 9 до 11 ступенек.
Высота подступенка – это расстояние между двумя ступенями. Самым удобным считается параметр 15 см.
Шагом у лестницы считается ширина ступени, на которую удобно будет наступать всей ступней. Минимально допустимая ширина – 10 см, если эта лестница редко используется, но пользоваться такой конструкцией небезопасно. Оптимальным считается размер 23 см, равный 35 размеру обуви, так что при расчете ширины ступени учитывайте размер ноги членов семьи. Есть возможность сделать шире ступень за счет выноса ступеньки, но не более чем на 5 см.
Если ширина ступени более 65 см, существует опасность оступиться. При расчете ширины имейте в виду промежуток от балясины к балясине – допускается от 10, но не более 15 см, иначе использование конструкции будет опасным. Устанавливая балясины, не забывайте про эстетику.
Длина ступени будет зависеть от конфигурации лестницы. Если основным элементом конструкции будут две тетивы, то расстояние между ними и будет длиной ступени. При использовании в конструкции одного или двух косоуров длину ступени определяете сами. Ниже приведем рекомендуемые размеры ступеней, которые зависят от угла наклона и вида конструкции. Эти расчеты пригодятся для изготовления чертежа лестницы.
Маршевая лестница, особенности расчёта параметров
Прежде чем начинать какое-либо строительство сложных элементов, производят расчёты и составляют чертёж. Если говорить о частном строительстве, то межэтажные лестницы бывают:
- главные;
- вспомогательные.
Первые предназначены для повседневного использования. Они предназначены для перемещения людей как с грузом, так и без него. Вспомогательные конструкции используются для определённой цели, например, спуска в подвал, более короткого перемещения между этажами. В последнем случае часто применяют винтовые лестницы. Каждый вид имеет свои особенности и правила расчёта. Главные лестницы в силу своего назначения выполняются в виде:
- прямых;
- поворотных.
Маршем называется прямолинейный участок, в пределах одного этажа их может быть от 1 до 4. Переход с одного марша на другой осуществляется через маршевые площадки. Они выполняются в виде прямого или плавно закруглённого участка. Поворотные, в свою очередь, бывают:
- Г-образные;
- П-образные;
- четверть оборотные;
- полуоборотные.
В первых двух вариантах поворот осуществляется под прямым углом, в двух других это происходит по радиусу на 90 и 180 градусов соответственно. Причём поворот может быть единичным или состоять из двух разворотов, соединённых прямым участком. Остальные виды если и используются в частной практике, то очень редко.
Определение размеров
Если просвет ещё планируется сделать, то по стандарту его ширина должна быть в пределах 90–130 см. Следующим шагом идёт измерение проёма и высоты между чистым полом первого и второго этажа. Чистым называется горизонтальная поверхность пола. В этот промежуток входит расстояние между полом первого этажа и потолком, и расстояние перекрытий, обозначается буквой h. Измеряется ширина (a), длина просвета (b) будет определена позже.
Затем определяют размер лестницы. Ширина её будет соответствовать ширине просвета в проёме, а длина зависит от количества и длины ступеней. В частных домах высота ступеньки колеблется от 15 до 19 см, высота определяется подступёнком и толщиной проступи. Производится решение с минимальным и максимальным допуском и получается количество ступеней.
К примеру, высота h = 2800 мм, делим на 150 и 190 мм, получается 18,6 и 14,7 ступеней. Большее число округляют в большую сторону, а меньшее – в меньшую, получается результат 19 и 14 ступеней. Ширина проступи – расстояние для подошвы ноги, должно быть в пределах 25–30 см, умножая 19 на 30 и 14 на 25, получаем 570 и 350 см соответственно. Значит, длина марша будет колебаться от 3,5 до 5,7 метра. Погрешность при расчёте ступенек уйдёт в нижний элемент, т. е. нижняя ступень будет выше или ниже остальных.
Расчёт размера по формуле
Не во всех помещениях имеется такое расстояние, поэтому лестницу делают поворотной, придавая ей Г или П-образную форму. Сам поворот делают либо из угловых ступенек, либо вставляют межэтажную площадку.
Планируя площадку необходимо убедиться, что в этом месте не будет препятствий (окно, батарея и т. д.). После проведённых расчётов можно на стене прорисовать макет будущей конструкции и ещё раз проверить все параметры. Другую полезную информацию можно узнать из этого ролика:
Для расчёта длины просвета проёма необходимо определить, на какой ступеньке расстояние между лестницей и потолком будет меньше 2 метров. Это минимальный просвет для прохода. С этого места должен начинаться проём.
Чтобы определить длину пролёта, используют геометрическое уравнение: h2 + b2 = c2, где с – длина марша.
Этапы расчета
Сделать расчет лестницы можно воспользовавшись всевозможными программами, онлайн калькуляторами, а можно рассчитать своими руками. Его производят исходя из параметров дома: высоты между этажами и площади пространства, отведенного под строительство.
Для невысоких помещений с неограниченным пространством самым удобным решением считается одномаршевая конструкция от уровня нижнего перекрытия до уровня верхнего.
Необходимо проводить следующие расчеты:
Вычисление угла наклона
Угол лестничного пролета может колебаться от 200 до 500. В идеале он должен быть 300 – 450
Так как не у каждого хозяина найдется место для расположения пологой лестницы, важно помнить, что чем меньше угол ее наклона, тем опаснее ею пользоваться
Выведение оптимальных параметров ступеней
Расчет этих показателей производится для каждого марша отдельно и зависит от длины обычного шага при ходьбе по плоской горизонтальной поверхности, который составляет примерно 580 – 660 мм.Соотношение параметров описывается формулой:
ширина ступени + двойная высота проступенка = обычный шаг человека.
Таким образом, оптимальный размер проступи варьируется в пределах 280 – 300 мм (на деревянных моделях прибавка в 30 – 45 мм за счет свеса), а проступенка – 150 – 180 мм.
Из формулы видно, чем низкие ступеньки должны быть более широкими.
Определение ширины марша
Допустимым показателем для ширины лестничного марша считается расстояние в 700 – 900 мм. Этого достаточно для комфортного передвижения по лестнице одного человека и перемещения небольших вещей.
Для транспортировки больших предметов и движения нескольких человек рекомендуется увеличить этот показатель до 1200 – 1400 мм (минимум до 1000 мм).
Запас для установки перилл составляет примерно 100 мм на каждую сторону.
Расчет высоты прохода
Расстояние от площадки и каждой из верхних перекладин ступеней, в том числе забежных, должно быть не менее двух метров.
Проектирование поворотных участков

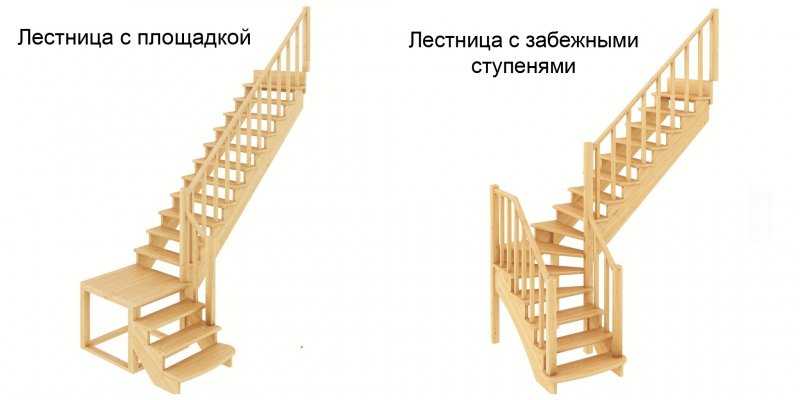

Прямые маршевые лестницы из-за своих громоздких конструкций используются крайне редко. Превосходная альтернатива – поворотные образцы с лестничными площадками или забежными ступенями.
Для моделей с площадками никаких специальных расчетов не требуется; вместо очередной ступеньки устанавливается планка квадратной или прямоугольной формы, а после поворота на 900 или 1800 изготавливается следующий пролет.С забежными ступенями процесс проектирования и расчета немного сложнее. Каждый поворот на 900 должен включать в себя максимум три клиновидных ступени. Если смотреть на них сверху, они должны образовывать прямоугольник или квадрат.
Проработка ограждений
Средняя рекомендованная высота ограждений составляет 900 – 1000 мм. Для поручней, с точки зрения удобства для взрослого человека, характерна ширина около 100 мм. Для детей можно спроектировать дополнительный поручень высотой 700 – 750 мм.
Каркас самой распространенной конструкции рассчитать достаточно просто. Опорные балки, как правило, изготавливают из пары досок 200 мм – шириной и 25 мм – толщиной. Длина их соответствует предварительным замерам.
Остальные детальные параметры определяются в соответствии с общим дизайнерским проектом.
Расчет лестницы поворотного типа
Такой образец лестницы позволяет рационально использовать площадь помещения и отличается от одномаршевого тем, что расчет производится для каждого пролета отдельно.
Расчет деревянной лестницы
Принцип расчета аналогичен тому, как вычисляются параметры большинства других типов. Единственная особенность: из-за того, что дерево – не самый прочный материал, есть смысл устанавливать дополнительную среднюю тетиву на лестницы шириной более 900 мм.

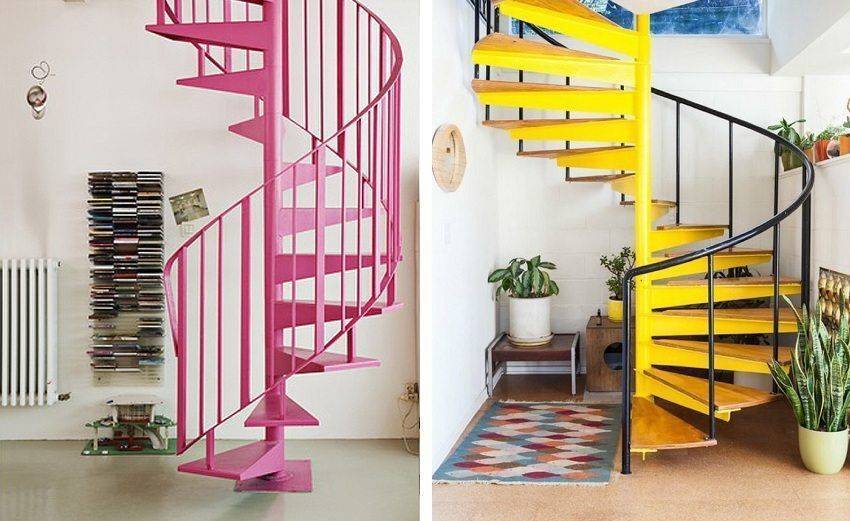

Расчет винтовой лестницы
Необычные типы лестниц рассчитываются не так как прямые, и параметры их зависят от назначения.
Если лестница – декоративный элемент, то допустимо выбирать параметры для ее эстетически привлекательного внешнего вида в ущерб практичности.
Общепринятые правила расчета будут полезны, если лестницей планируется пользоваться не только для перемещений человека, но и для транспортировки тяжелых крупногабаритных предметов. Диаметр внешнего ее контура будет соответствовать площади выделенного для нее пространства, а внутреннего – размерам несущей конструкции.
К конусообразным ступеням тоже применимы важные стандарты: центральная часть должна быть 200 – 250 мм, а самая широкая – не более 400 мм. Подступенок же может достигать 180 мм.
Конструктор лестниц Sema
Sema – удобная, многофункциональная, строительная программа, которая была специально модифицирована под проектирование лестниц и создание трехмерных моделей будущих конструкций.
Главными отличиями Sema от других подобных программ являются:
- Широкая библиотека (Sema может предложить не только деревянные соединения для монтажа лестницы, но и пластичные крепежи, шпунты, соединения-скобы);
- Возможность внедрения внешних изображений и планов помещений в проекты;
- Возможность комбинирования различных типов конструкций;
- Функция предварительного просмотра;
- Интеграция программы с оборудованием для обработки и сборки элементов лестниц (шаблоны для создания лестниц можно автоматически передавать с программы на станки с ЧПУ).
Расчет лестницы онлайн 3d
Спроектировать лестницу и создать ее трехмерную модель можно и без установки программ, имея лишь подключение по сети интернет. Для этого используют онлайн программы для моделирования.
Зачастую, для построения требуется указать:
- Тип лестницы (прямая или криволинейная);
- Размерные характеристики проема (длина, ширина);
- Ширину и длину конструкции;
- Желаемое количество ступеней (если конструкция предполагает, то и число забежных и нижних ступенек).
Помимо наглядного результата, некоторые онлайн конструкторы выводят текстовые рекомендации (например, “лестница ЛС-225м подходит для подъема на высоту от 2,7 до 2,8 метров”) и строительные чертежи конструкции с указанием всех размерных величин в метрической системе, общим количеством ступеней, наименованием материала изготовления.
Угол наклона
Угол уклона должен быть таким, чтобы передвигаться по лестничному маршу было удобно. Слишком большой наклон сделает движение сложным – человеку необходимо высоко поднимать ногу. Слишком малый приведет к мелким шагам. Чем больше угол, тем меньше места занимает конструкция, но тем сложнее по ней подниматься. Оптимальный наклон лестницы в пределах 30˚ – 45˚. Марши с углом, превышающим 45˚, устанавливают в местах, где лестницей пользуются редко. Это раскладные и приставные варианты.
Расчет угла наклона прямой конструкции

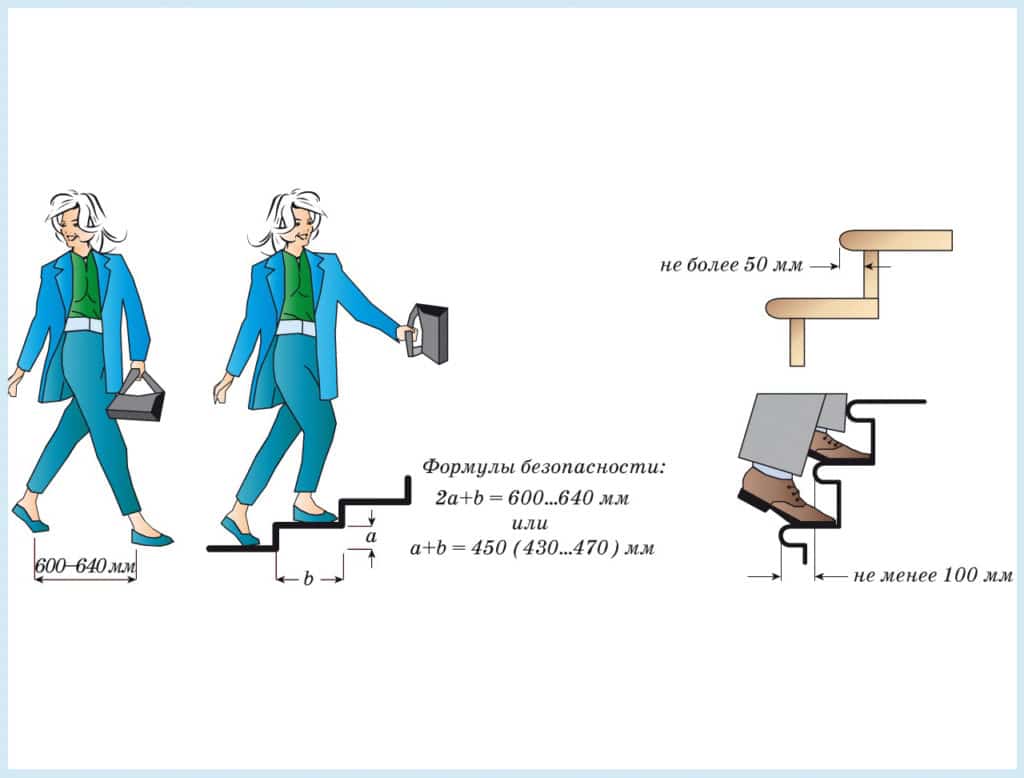

Для расчета уклона следует знать величину шага. Модель считается безопасной и удобной, если средний шаг человека равняется сумме двойной высоты и ее ширины (проступи).
2 х + у = z,
где х – высота ступени,
у – ширина проступи,
z – ширина шага.
Размер шага взрослого человека равен 60 – 64 см, допускаются незначительные отклонения от показателя.
Строительные нормы
При строительных работах любая конструкция должна отвечать определенным нормам.
То же самое и в случае с лестницей. Она должна быть прочной, чтобы выдерживала нагрузки человека, и безопасной, чтобы не травмироваться при передвижении.
А также, должна обеспечивать удобное и комфортное передвижение на требуемый этаж здания.
Ступеньки вы должны сделать определенных параметров, поскольку узкая ступенька будет препятствовать удобной постановке стопы, из-за чего могут возникать травмы. Если ступенька очень высока, то неудобно перешагивать с одной на другую.
Поэтому к такому проекту необходимо подходить согласно правилам, все, точно рассчитав и определив на чертежах.
Технические требования к наружным лестницам
Начиная строительство наружной лестницы, стоит помнить, что вы возводите архитектурное сооружение, которое должно отвечать определенным техническим нормам, выполнение которых важно, прежде всего, для удобства и безопасности. Такое приспособление должно отвечать некоторым требованиям:
- Крыльцо может возводиться одновременно со всем зданием, а может пристраиваться после выполнения всех основных работ по строительству дома.
- В зависимости от того, с какой стороны будет располагаться вход, существуют определенные правила выбора размеров лестницы. Так, с северной стороны никогда не пристраивают большую конструкцию, а с южной, наоборот, нередко сооружают огромную террасу с широкой массивной конструкцией. В основном, входные конструкции располагают с тыльной стороны дома, при этом придерживаются единого ландшафтного и архитектурного стиля;
- Для того чтобы вся конструкция входной лестницы была устойчивой, для неё сооружают отдельный фундамент, при этом часть конструкции должна обязательно упираться в стену здания. Если для входа достаточно нескольких ступенек, то можно выбрать в качестве строительного материала бетон, и соорудить массивные ступени;
- Стоит отметить, что наличие фундамента для входной лестницы необходимо, чтобы избежать взаимной усадки конструкции здания и лестницы. Не стоит соединять фасад и лестницу между собой анкерами, так как именно усадка начнёт разрушать либо стену дома, либо конструкцию со ступенями;
- К размерам и габаритам входной лестницы выдвигаются общие требования, которые позволят комфортно и свободно передвигаться: нормальная ширина ступеней – 80 сантиметров, наклон ступеней для стока воды – 2, проступь – 29–33 см, подступенек – 17 см. Не стоит забывать, что выбранная конструкция должна свободно пропускать крупногабаритные предметы, в случае надобности заноса в дом.
