Монтаж ленточного фундамента под баню своими руками

Финишные работы с фундаментом

Гидроизоляция фундамента мастикой

Для правильной работы опорной конструкции бани нужно выполнить еще несколько обязательных операций:

1. Гидроизоляция. Наносится на наружную поверхность конструкции водорастворимой битумной мастикой с предварительным нанесением грунтующего слоя. грунтовка выбирается в соответствии с рекомендациями на упаковке мастики. Нанесение можно выполнять валиком или распылителем.
2. Утепление.  Для него используются плиточные материалы, например пенопласт и другие. Часто эту операцию совмещают с утеплением.
3. Выравнивающая кладка. Перед ее выполнением нужно сделать гидроизоляцию горизонтальной поверхности фундамента, используя ту же мастику, и проложить 2 слоя рубероида. Кладку производят из полнотелого кирпича кладочным раствором.

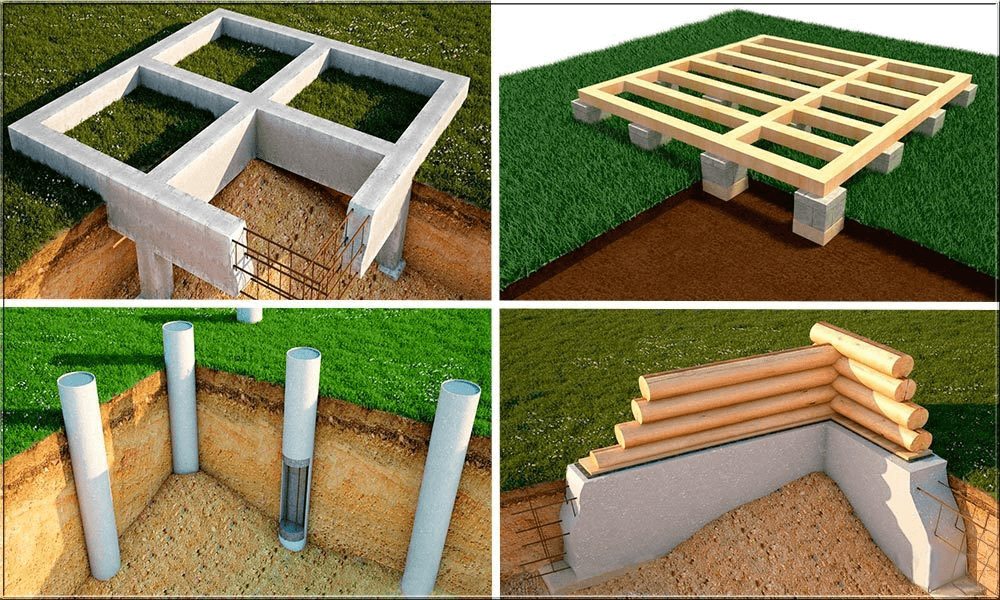

Виды фундаментов под баню

Столбчатый

Рекомендуется для постройки легких зданий из дерева, на суглинках и песчаной почве.

Столбы закладываются на расстояние 1,2 -2,5 м друг от друга, в зависимости от материала, из которого будет выполнена баня, глубина не менее 20 см от уровня промерзания почвы. Закладка столбов в обязательном порядке проводится под углами, в местах пересечения стен, а так же в месте, где будет печка.

Столбы могут быть выполнены из кирпича, дерева, бутового камня или монолитно-бетонные. Для каждого вида столбов необходимо предусмотреть армирующий каркас, который состоит из 3-4 вертикальных ребристых прутьев, по горизонту связанных специальной проволокой на расстоянии не менее 500 мм. Столбы готовы к нагрузке через 7 дней.

Свайный

Подходит для всех видов почв, за исключением скалистых пород, незаменим на болотистых и торфяных участках, а так же участках с сильными рельефными перепадами. Закладывается ниже уровня промерзания почвы. Размер свай определяется весом здания.

Свайные фундаменты предполагают не выкапывание, а бурение скважин и отсутствие опалубки, что заметно сокращает расходы на земляные работы.

Технология устройства свай идентична заливке столбов.

Свайные и столбчатые фундаменты легко выполнить своими руками. Они не предполагают полноценного подвала, но на них не действует пучинистость почвы, а основная нагрузка приходится на плотные слои грунта.

Плитный

Рекомендован на неустойчивых и слабых почвах.

• Бутовый. Котлован заглубляется на 50-70 см. Подготавливается песчаная подушка, трамбуется до тех пор, пока не перестанут оставаться следы. Затем организуется слой щебня. Слои по 15 см чередуются, пока не заполнят 2/3 котлована. После фундамент выкладывается плоским бутовым камнем, скрепляется глиной или цементной смесью.
• Монолитная плита. Заглубливается на 30 – 70 см. На дне котлована устраивается дренаж из труб, дно выравнивается и тщательно трамбуется, застилается геотекстилем, на котором организуется песчаная подушка и слой щебня. Если есть готовые плиты, то они укладываются поверх подушки и скрепляются цементом. Если же принято решение лить монолитную плиту, то следует выстроить опалубку по всему периметру. Затем в эту опалубку помещается армирующий каркас, и вся конструкция заливается бетонной смесью. Строить на таком фундаменте можно через 28 суток.

ВАЖНО: на плитный фундамент действуют как вертикальные, так и горизонтальные нагрузки, поэтому для связки армирующего каркаса следует использовать ребристую арматуру

Ленточный фундамент

Самый распространенный вид основания, проверенный опытом и временем. Для бани целесообразно использовать мелкозаглубленный ленточный фундамент.

На таких конструкциях можно выстроить кирпичные и каменные здания. Глубина траншеи, в зависимости от предполагаемого веса здания, может быть от 30 до 100 см, а ширина ленты на 10 см шире стен. На дне устраивается песчаная подушка, затем выкладывается слой щебня. После подготовительных работ оборудуется армирующий каркас, который заливается бетонной смесью. Оптимальный размер ячеек каркаса 20*20 см, ячейки должны быть скреплены между собой на менее чем на 50%.

Смотрите процесс подготовки и заливки ленточного фундамента на этом видео:

Устройство фундамента требует тщательного анализа и предварительных расчетов. Только, учитывая совокупность всех условий, вы определите, какой тип фундамента будет целесообразен именно на вашем участке.

Ленточный фундамент под баню своими руками: виды и их особенности

Данный вид фундамента бывает нескольких видов. Если рассматривать его типы по устройству, то выделяют два вида: монолитный, сборный и монолитно-сборный.

Особенность монолитного фундамента заключается в том, что при его возведении делается армированная траншея опалубки, в которую заливают бетонный раствор. Сборное основание подразумевает сборку из готовых железобетонных блоков заводского производства.

Монолитный фундамент более сложный в возведении, а также требует времени, но его надежность гораздо выше, поэтому чаще всего выбирают именно этот вид основания. Сборный фундамент можно использовать лишь при строительстве бани на грунте, имеющем хорошие несущие характеристики.

В настоящее время существует также и сборно-монолитная технология, которая включает в себя два типа устройства фундамента: часть основания делается из армированного бетона, а другая из блоков.

В зависимости от глубины фундамент также бывает нескольких видов: незаглубленный и заглубленный.

Мелкозаглубленный ленточный фундамент для бани – это оптимальный вариант для небольших и нетяжелых бань, к примеру, из дерева. Он может закладываться на песке и глине. Его преимуществом является небольшая глубина (около 0,5 м), благодаря чему строительных материалов для его возведения требуется меньше, что приводит к значительной экономии.

Заглубленный ленточный фундамент – это качественное и надежное основание, идеально подходящее при строительстве крупных и массивных бань, а также двухэтажных бань, совмещенных с домом и т. д. Но учтите, что этот тип фундамента потребует больших финансовых расходов, а в монтаже он значительно сложнее.

В зависимости от материала, который был выбран для возведения, фундамент бывает:

• кирпичный;
• бутовый;
• песчаный;
• грунтоцементный;
• железобетонный.

Самым надежным признан фундамент из бутобетона. Крупные камни весят около 30 кг и имеют длину около 0,3 м. Они довольно недорогие. Такой фундамент несложно сделать своими руками. Если грунт песчаный и скалистый, бутовый фундамент не подойдет, поскольку он может быстро потрескаться.

Кирпичный фундамент также широко распространен, но его особенность в том, что кирпич – это гигроскопичный материал, поэтому нельзя основание делать на большую глубину или вблизи грунтовых вод. Кирпичное основание подходит для сухой песчаной почвы. Для фундамента используют только красный кирпич, поскольку он менее подвержен воздействию воды.

Песчаный и грунтоцементный фундаменты подойдут только при строительстве легких нежилых помещений на прочном основании.

Железобетонный фундамент – это дешевый, но при этом достаточно прочный тип основания, который подходит и для сложных по форме бань. Для поднятия этого материала нужно использовать специальную технику. Своими руками сделать фундамент можно, используя блоки размерами 20х20х40 см.

Подробнее об особенностях и видах ленточного фундамента бани в видео:

Преимущества и недостатки ленточного фундамента

Ленточный фундамент под дом обладает множеством преимуществ по сравнению с другими разновидностями:

• Высокая несущая способность и равномерное распределение нагрузок от здания на грунтовое основание.
• Несложная технология строительства – главное правильно разметить расположение ленты и соблюдать все технологические аспекты.
• Несколько разновидностей по конструкции и глубине заложения – позволяет подобрать оптимально подходящую конструкцию для конкретных условий.
• Долговечность – при условии качественного выполнения гидро- и теплоизоляционных работ.

Рисунок 2. Железобетонная лента в разрезе

Зная все плюсы и минусы ленточного фундамента, вы сможете легко определить целесообразность его сооружения в конкретно вашем случае. Основной его недостаток заключается в том, что он относительно дорогостоящий, поэтому для легких строений обычно используют его незаглубленные разновидности или отдают предпочтение другому типу основания. Например, для беседок, сараев, хозпостроек и других малых и неответственных строений гораздо выгоднее построить столбчатый фундамент.

Среди других недостатков:

• большие объемы земляных работ;
• длительное время созревания бетона после заливки;
• невозможность сооружения на слабонесущих и обводненных грунтах.

Какой фундамент выбрать для возведения бани по каркасной технологии

Каркасные сооружения в своей основе представлены в виде легких конструкций, состоящих из небольших стоек (максимальная длина 3 метра), внутренней и наружной обшивки в виде панелей или досок, а также расположенным в стенах утеплителе.

В результате, любая одноэтажная каркасная баня будет иметь небольшой собственный вес, который может выдержать любой из типов фундамента. В данном случае, выбор бетонного основания зависит только от уровня залегания грунтовой воды и характеристик почвы.

Варианты деревянного фундамента для легкой каркасной бани

Применение деревянного брусового бетонного основания возможно только для мини-бань, площадь которых не превышает 12 кв.м. Самое главное здесь правильно рассчитать диаметр бруса и своими руками качественно провести нивелировку поверхности.

Для возведения простого деревянного фундамента нужно лишь на одном уровне выставить несколько брусьев, которые будут закреплены кольями с боков. Данное основание хорошо зарекомендовало себя при строительстве небольших каркасных сооружений, особенно в условиях глиняного грунта. Несмотря на сезонную подвижность почвы, основание не уйдет из под бани и прослужит долгие годы.

Вариант столбчатого фундамента

Столбчатый фундамент под баню

Столбчатое бетонное основание выставляется в случае наличия на участке высокого уровня грунтовых вод. Кроме того, он будет уверенно держать баню даже в случае неравномерного распределения и неоднородного состава почвы. Для возведения такого фундамента своими руками вам не нужно нанимать дополнительно технику или строительную бригаду.

Весь комплект необходимых материалов сводится к аренде хорошего бура, покупке нескольких асбестовых или пластиковых труб и 8-10 мешков цемента вместе с 10 мешками песка. Укладка столбчатого основания разбивается по этапам:

• Нужно выровнять грунт под участком.
• Необходимо разметить место, где будут располагаться будущие столбы.

• Пробуриваете отверстия диаметром 10-15 см и выполняете внизу каждой ямы гидроизоляцию из рубероида.
• Замешиваете бетон своими руками и аккуратно заливаете его в яму, в которой предварительно должна быть установлена пластиковая труба.
• На высоте 20-30 см от грунта нужно закрепить трубу и дождаться застывания бетонной смеси. Не забудьте армировать столбы.
• Устраиваете небольшой ростверк с помощью деревянного бруса. Он будет напрямую соединять все бетонные столбы, и служить основанием для устройства пола.

Устройство свайно-винтового фундамента для каркасной бани

Данный тип основания применяют только в сложных грунтах, где грунтовые воды расположены близко и среднее значение глубины промерзания почвы не достигает 0,5 метра. Металлические сваи в свою очередь позволяют добраться до несущего слоя и прочно встать на грунт. Посмотрите видео, как устроить свайный фундамент для бани своими руками.

Для строительства свайно-винтового основания своими руками вам потребуется команда до 5 человек. Работа состоит в следующем:

1. На предварительно очищенной территории размечаются места будущего расположения свай.
2. С помощью бура выкапываются отверстия диаметром до 40 см под длину сваи, которая рассчитывается после разведки и получения полной информации о грунте.
3. Вертикально вкручиваются металлические сваи в землю.
4. Конструкция фундамента закрепляется сварным ростверком и закрепляется обвязкой.

Возведение ленточного фундамента для каркасной бани

Вариант ленточного основания предполагается только при наличии надежной почвы (супеси, песка и т.д.). Кроме того, ленте не страшны пучинистые грунты и она выходит намного экономичнее с точки зрения затрат, в сравнении с предыдущими вариантами. Посмотрите видео, как обустроить ленточный фундамент под баню своими руками.

Для возведения ленты своими руками действуйте по плану:

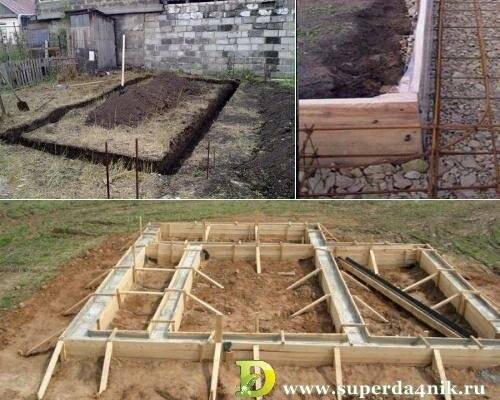

• На выбранном заранее участке строительства каркасной бани по контуру будущей постройки выкапывается 40 см траншея, глубина которой не больше 0,5 м.
• Далее в траншею засыпается очищенный от примесей песок, который тщательно и послойно утрамбовывается.

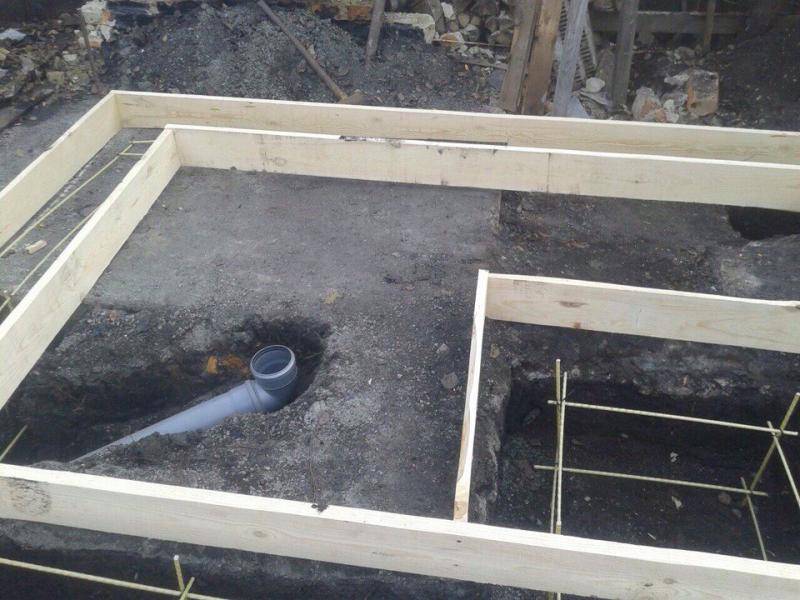

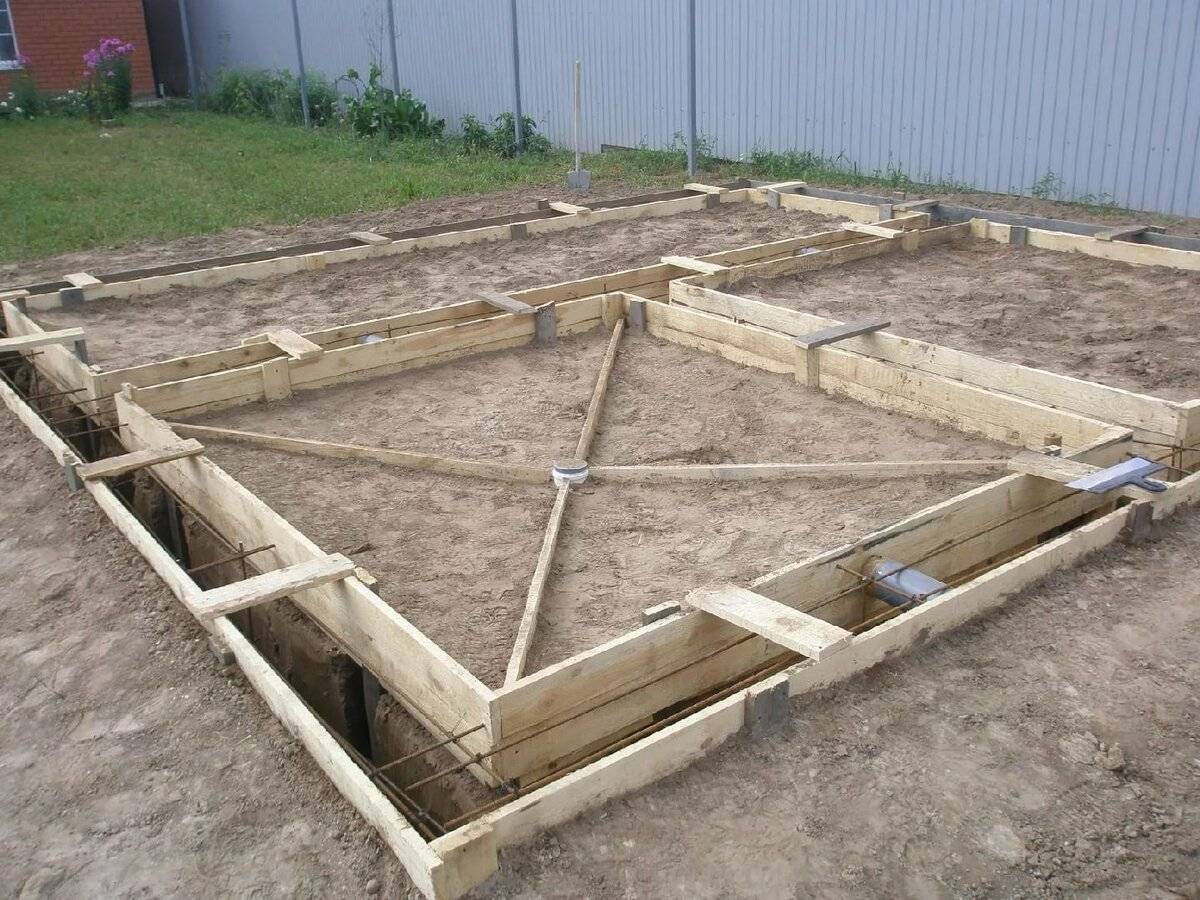

• Над траншеей выставляется опалубка, которая снизу заармирована сварными трубами из металла, а по ширине закреплена прутками.
• После армирования всей ленты остается только залить бетон в один проход.
• Поверх сформированной конструкции фундамента укладываете полосу рубероида – это защитит от влаги каркасные стены будущего сооружения.

В итоге, вне зависимости от того, какое основание вы подберете для строительства каркасной бани, главное, чтобы оно создавало максимально надежную и прочную опору и не проседало в любое время года и на любом грунте.

Фундамент для бани своими руками: пошаговая инструкция

Определив тип основания, остается узнать, как сделать фундамент под баню своими руками. Ведь все чертежи и расчеты, инструменты и материалы невозможно применить без четкого понимания технологии сборки. Инструкция под каждый тип основы своя, и мы рассмотрим все.

Ленточный

Ленточный фундамент это классика и подходит для любых типов построек

Чтобы правильно выполнить заливку фундамента под баню, когда предполагается бетонная лента, сначала делаются правильные расчеты. Определяются высота, ширина, а также глубина залегания с учетом как минимум 20 см на песчано-щебневую подушку.

Когда все расчеты сделаны, можно переходить к сборке:

Выровнять участок. Сделать разметку колышками и веревками, обозначив все углы. Выкопать траншею по сделанным расчетам. Утрамбовать дно, сделать его ровным. Насыпать слой песка, не менее 10 см. Утрамбовывать, постоянно смачивая, пока слой не станет совсем плотным. Добавить слой щебня, равный по высоте слою песка. Его тоже утрамбовывают, даже можно просыпать песком с водой для склеивания. Установить опалубку, превышающую по высоте границу траншеи. Если почва плотная и глинистая, то опалубку можно установить только для верхней части основы, надземной. Положить на слой щебня агроткань. На агроткань положить армирующую сетку. Но здесь для армирования фундамента под баню даже установить вертикальные арматуры, а потом к ним привязать (не приварить) сетку. Так она будет лучше укреплять саму бетонную ленту. Залить бетон. Выровнять его, утрамбовать виброплитой, проштыковать

Важно, что бетон в ленту заливается сразу весь и равномерно. Слои нарушат его монолитность, отнимая прочность

Далее за бетоном нужно ухаживать. Проливать его водой по установленным схемам первые дни, укрывать полиэтиленом, чтобы он не повредился при застывании. Опалубку можно снять дней через 10, а продолжать строительство — через месяц после заливки. Когда опалубка снимается, в пространство, оставшееся от нее, засыпается песок, щебень, остатки грунта.

Но нужно не забыть, что после застывания бетонную ленту потребуется гидроизолировать рулонными и обмазочными материалами, только потом можно перейти к использованию сделанного основания для строительства.

Плитный

Плитный фундамент подходит практически под любые типы почв

Чтобы правильно залить фундамент под баню и сделать плиту настолько крепкой, насколько она должна быть при использовании плитной основы, нужно:

1. Выкопать котлован. Он должен быть больше бани, на 20 см больше от каждой стены. Дно котлована определяется по типу грунта, а также точке промерзания.
2. Дно выравнивается, трамбуется.
3. Насыпается гидроизоляция — это песок и щебень. Песка должно быть 10 см, сверху 10 см щебня, каждый слой трамбуется, а также обязательно проливается водой, чтобы быть плотным.
4. Делается опалубка из деревянных досок. Она выше границы котлована, так как основа должна немного возвышаться над землей.
5. Армирование фундамента делается каркасом из арматуры, это сетка с ячейками 20х20 см. Потребуется положить несколько слоев такой сетки, если постройка будет тяжелая или многоэтажная.
6. После армирования можно заливать бетон.

Когда бетон схватится, опалубку можно будет убрать и нанести на бетонную плиту гидроизоляционные материалы.

Если используется уже готовая плита, то под нее просто делается котлован, а потом она в него с помощью специальной техники помещается. Останется ее только правильно обработать составами для влагозащиты, замаскировать, а потом можно сразу начинать строительство, так как бетону не нужно застывание.

Свайный

Свайный фундамент обычно устанавливается на слабых грунтах с большим содержанием грунтовых вод

Перед тем, как делать основу для бани на сваях, нужно определить, сколько столбов потребуется под проект. Чем больше сооружение, тем больше их потребуется, и сваи обязательно должны быть под всеми углами снаружи и внутри бани.

Узнав количество столбов, можно переходить к строительству:

1. Участок земли выравнивается.
2. На землю наносится разметка, где расположатся сваи, а также какого размера ямы им потребуются.
3. Выкапываются ямы под столбы, квадратные или круглые.
4. На дно ямы насыпается слой песка, который тщательно утрамбовывается, а потом слой щебня.
5. В ямы погружается опалубка или труба, в которую будет заливаться бетон.
6. Устанавливается гидроизолирующая гильза из рубероида, если есть опалубка.
7. Вставляется арматурный каркас.
8. Заливается бетон.

У столбов должны быть ровные верхушки, на одном уровне, поэтому их выравнивают ростверком.

Выбор марки бетона

Марка бетона определяет степень его устойчивости к внешним нагрузкам.

Для строительства ленты используются марки от М150 до М400:

• М150 — подходит для оснований легких и вспомогательных построек — гаражей, хозяйственных помещений и т.п. Применять эту марку для строительства фундамента под жилой дом не рекомендуется.
• М200 — распространенный вариант, применяется для ленты под одно- или двухэтажные частные дома. Эта марка бетона относится к конструкционным и широко используется в производстве ЖБИ.
• М250-М300 — Подходят для фундамента домов до 5 этажей. Марка М300 может быть использована для изготовления межэтажных перекрытий.
• М400 — используется при строительстве многоэтажных зданий (до 20 этажей).

Оптимальный вариант для частного дома в 1-2 этажа — бетон М200. Большинство специалистов сходятся во мнении, что сложные и долгие расчеты практически всегда приводят к выбору этого варианта. Если гидрогеологические условия участка очень сложные, можно увеличить марку бетона до М250, но это не всегда помогает решить проблему.

Правильнее увеличивать площадь опоры для изменения удельного давления на грунт. При необходимости можно использовать онлайн-калькуляторы и найти среднее значение ширины ленты, дающее минимальную осадку.

Критерии выбора основания

Чтобы залить фундамент под баню, нужно подобрать оптимальный вид конструкции, которая будет подходить для постройки. Один из самых важных факторов при выборе – это тип грунта, состав его слоев, однородность почвы. Для слабых почв (песчаных, торфяников, илистых, глинистых), которые не могут похвастаться высокой несущей способностью, потребуется не склонная к подвижкам и деформации основа.

Не менее важно учесть глубину промерзания почвы, уровень грунтовых вод. Если размеры основы будут неверными, здание станет подмываться и быстро перекосится

Климат тоже играет определенные значение при выборе типа основания. В суровом климате оно должно быть не только устойчивым, но и обеспечивать высокий уровень теплоизоляции всей бани.

Прочие факторы, влияющие на подбор типа основы, таковы:

• особенности, рельеф участка;
• возможность подъезда строительной техники;
• финансовая сторона;
• потребность в наличии подвала, бассейна;
• общая масса бани, ее конфигурация;
• масса печи и необходимость в основе для нее.

Нагрузка на фундамент

На вес бани определяющее влияние оказывают материал стен, крыши, габариты и толщина конструкции. Для бани из дерева (бруса, бревен) подходит любой фундамент, ведь она не является слишком тяжелой. В зависимости от типа грунта выбирают плиточную, ленточную, свайную основу. Блочная, кирпичная баня – более тяжелое сооружение, для которого нужно ленточное основание. Чем легче блоки, тем меньшими габаритами может обладать нижняя часть здания. Для пеноблоков подойдет даже столбчатый фундамент, который вполне можно сделать своими руками.

Подходящее основание для каркасной бани – это сваи, столбы, так как здание получается легким, не создающим серьезной нагрузки. Исключение составляют участки с пучинистыми грунтами, которые буквально выталкивают столбики. Здесь лучше предусмотреть устройство ленточной основы нужной глубины. Дополнительные рекомендации по выбору основания в зависимости от материала стен таковы:

• Учитывают способность материала к впитыванию влаги. Тонкостенные срубы из дерева, пористых блоков, каркасные здания с утеплением из минеральной ваты ставят на легкие, приподнятые над почвой на 20 см и более основания. Кирпич, камень, шлакоблоки в роли материала стен намного лучше переносят подтопления.
• Уточняют прочность на сжатие, изгиб. Поризованным блокам, арболиту нужно ровное, монолитное основание большой ширины, либо столбчатая основа с ростверком. В противном случае есть риск их деформации.
• Выясняют срок службы. Материалы стен и основания должны соответствовать друг другу по долговечности.

Заливаем бетон

Переходим к самой простой задаче – замешиваем раствор. Предварительно надо набросать 10 сантиметров щебня или песка на дно нашей траншеи, сделать качественную подушку, чтобы будущая конструкция не надумала углубиться в землю еще  на пару сантиметров. Теперь можно смело засыпать в бетономешалку 4 части щебня, 3 части песка и 1 часть цемента, мешаем до получения однородной консистенции.

Заливать лучше всего жидкий состав, который будет растекаться равномерно по всей площади. Старайтесь избегать густого раствора при заливании подземной части строения.

Ленточный фундамент для бани должен хорошо выстояться, хотя бы 1 неделю, перед тем, как сделать опалубку, иначе его можно легко разрушить.

Особенности ленточного фундамента под баню

Фундамент считается нулевым циклом любого строительства

Но не все понимают как важно выполнить основу для бани надежной. На фундамент оказывает давление сразу несколько сил: сверху от бани, снизу от пучинистости почвы и с боков от грунтовых вод

Только надежная и правильная основа сможет простоять долгие годы. Ленточный фундамент считается одним из самых надежных оснований для бани любого размера. Для работы своими руками советуем выбрать этот вариант основания.

Ленточный фундамент имеет единую монолитную конструкцию.

Состоит основание из непрерывной ленты из кирпича или бетона, которая уходит в почву ниже залегания грунтовых вод, и возвышается над поверхностью не менее 20 см.

Ленточный фундамент под баню выбирают в следующих случаях:

• когда цокольное помещение планируется использовать для установки технического оборудования (насоса, зоны хранения предметов для уборки и т. д.);
• строение имеет слишком большие размеры и внушительный вес, например, стены бани собраны из кирпича, оцилиндрованного бревна;
• уровень грунтовых вод высокий.

Ленточный фундамент равномерно принимает нагрузку от бани и отдает ее вниз, на почву. Цоколь предназначен защитить основание от влаги, ветра и холода. Стенки цоколя могут одновременно выполнять роль нулевого или подвального этажа в бане.

Цена на ленточный фундамент ниже чем на монолитный, но выше столбчатого. Он считается «золотой серединой», которая сбалансирована на сочетании цена — качество. А выполнить работы можно своими руками, что принесет дополнительную экономию.

Какая должна быть глубина?

Итак, глубина основания будет зависеть от глубины промерзания грунта, а также от типа грунта (песок, глина, болотистый) и давления строения на грунт (а это, в свою очередь, зависит от материала стен и этажности бани).

При выборе, какой глубины будет основание под баню, нужно учитывать еще и другие факторы:

Температура региона зимой, в котором будет проводится строительство (сейчас большинство строителей учитывает средний показатель, в результате чего заливают фундамент с глубиной 90 сантиметров. Но, если есть вероятность очень холодных зим, следует перестраховаться, в результате чего его заглубляют с запасом- не меньше, чем на 1,10 метра; Возможность отопления подвала в зимний период. Следует понимать, что те объекты, которые не будут отапливаться, следует закладывать на 10% глубже того уровня, на котором обычно происходит промерзание в данной местности. Конструкции отапливаемого варианта укладывать нужно на 30% выше

Фундамент под внутренними стенами разрешено углублять меньше, но всё же минимум на 40 сантиметров, что очень важно; Глубина промерзания. Следует учитывать водонасыщенность грунта, а также его плотность; Свойства почвы

Предварительный этап

Согласно действующим СНиП, фундамент любого строения необходимо закладывать ниже точки промерзания грунта.

В зависимости от географической широты глубина промерзания колеблется от полутора до двух с половиной метров. Разумеется, закладывать ленточный фундамент для бани на такую глубину нет никакого смысла.

Видео:

Баня, как и другие хозяйские постройки, возведенные с применением бревна, бруса или керамзитных блоков, считается легким сооружением.

Для нее, чаще всего, обустраивается мелкозаглубленный ленточный фундамент на основе бетонных блоков. При использовании такого варианта приходится заглубляться в грунт (глубина — 60 – 70 см).

На сегодняшний день чаще всего используются ленточный фундамент под баню следующего типа:

• монолитный;
• сборный;
• мелкозаглубленный.

В том случае, когда применение блоков невозможно или нерационально, можно залить ленточный фундамент для бани своими руками.

Выполняя устройство ленточного основания, необходимо строго соблюдать последовательность действий.

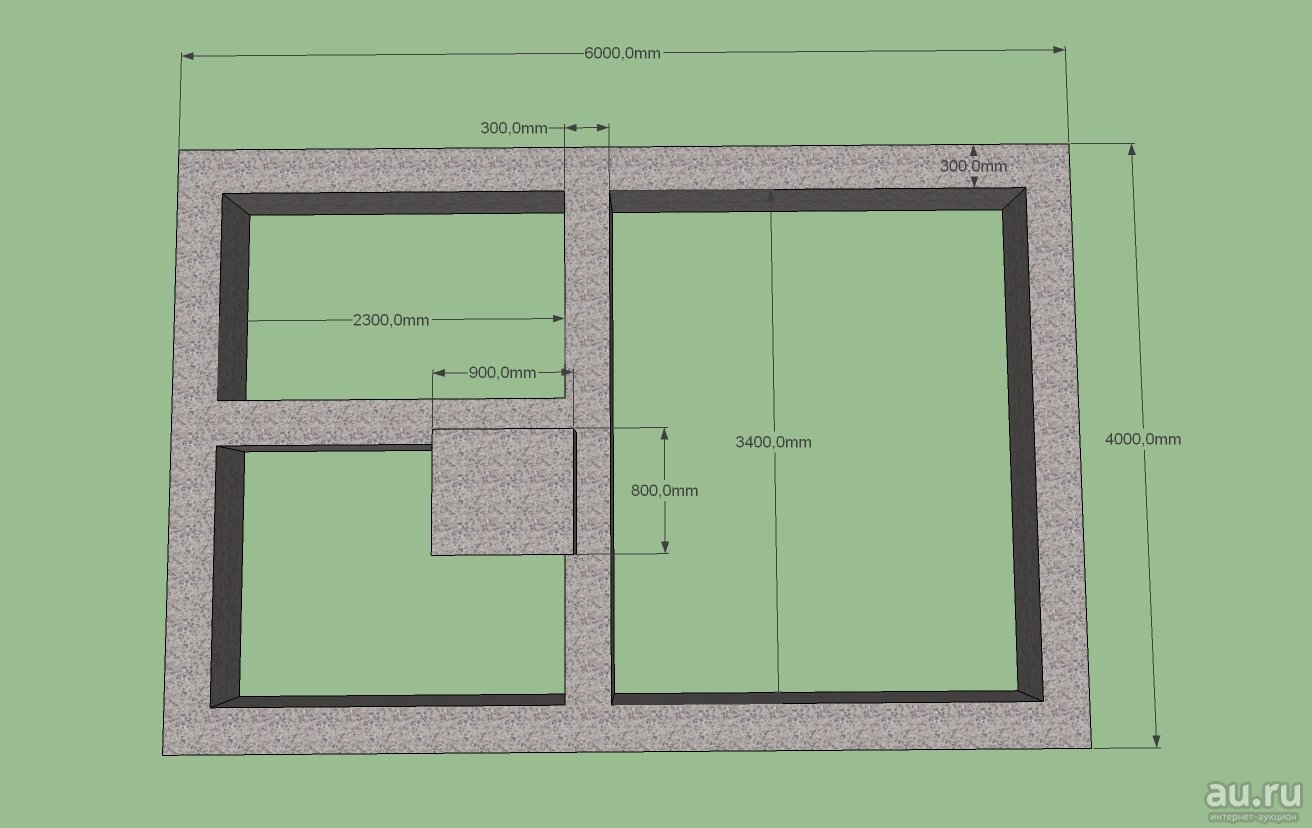

Прежде всего, рисуется эскиз, по которому будет возводиться ленточный фундамент под баню

При этом очень важно рассчитать и нанести на чертеж все габаритные размеры в привязке к плану усадьбы или дачного участка

Как сделать фундамент под баню из бруса

Устройство ленточного мелкозаглубленного фундамента сопряжено с определенными временными и финансовыми затратами. Требуется большой объем бетонной смеси, чтобы сформировать ленту с подходящими габаритными размерами.

В качестве альтернативы можно рассматривать столбчатое основание, состоящее из забетонированных асбестовых труб диаметром 25 – 30 см. Опоры помещают в землю на глубину ниже уровня промерзания грунта. Обычно на 2 метра. Это предотвращает повреждение смонтированного сруба и основания из-за пучения грунта.

Монтажные работы выполняются в следующей последовательности:

1. Производится разметка участка. Отмечаются точки, в которых будут располагаться опоры;
2. Формируются скважины под последующую установку опорных элементов. Для этой цели используется ручной буровой инструмент;
3. В подготовленные скважины вставляются трубы;
4. Производится армирование. Для этого по центру трубы вставляют минимум четыре стержня толщиной 10 мм;
5. Заливается бетонная смесь М300. Не дожидаясь полного затвердевания состава, по центру устанавливают стальную шпильку. Последнюю изготавливают из прутка диаметром 40 – 50 см, на котором нарезают резьбу. Это необходимо для последующего крепления ростверка. Шпилька должна выступать над поверхностью на толщину ростверка. Часть, находящаяся в бетоне, должна иметь длину минимум 20 см;
6. Подготовленные опоры обвязывают ростверком, для формирования которого используется брус с поперечным сечением 150 на 200 см. Перед установкой брус отрезают в размер. В местах соединения формируются пазовые соединения. Формируются сквозные отверстия под шпильку;
7. Обвязку укладывают на опоры, обеспечивая совмещение шпильки и подготовленных отверстий. Для фиксации ростверка используют гайку.

Разбивка фундамента

Схема ленточного фундамента нужна и в том числе для правильной разбивки его осей. Сделать это можно при помощи теодолита. Если его нет, вам придется воспользоваться старым дедовским способом — шнуром и колышками.

Перед тем, как делать ленточный фундамент, сначала уберите со стройплощадки весь мусор, срежьте кустарник и выкорчуйте деревья, затем выкосите траву. Далее необходимо выровнять поверхность. Стоит предупредить, что если местность пересеченная, вам придется нанять для этого бульдозер. Поэтому расчет стоимости ленточного фундамента должен включать и такой пункт.

Разбивка фундамента колышками

После этого можно начинать разбивку. Размечая сплошной, либо ленточный фундамент из блоков, ленточный бутовый фундамент, отметьте на поверхности грунта прямую, которая по длине будет равна одной из сторон основания. Забейте по ее концам колышки либо заготовленные отрезки арматуры. Вычислите прямые углы в 90°, отмерьте рулеткой длины поперечных сторон, их концы обозначьте арматурой.

Перед тем, как разметить ленточный фундамент, проверьте правильность размещения угловых точек. Для этого измерьте длину диагоналей получившегося прямоугольника — она должна совпадать. Если нет, перед тем, как правильно залить ленточный фундамент, переставьте арматуру. После этого натяните по внешнему периметру основания леску.

Между колышками натяните веревку

Далее вам необходимо разметить внутренний периметр ленты. Сделать это просто, зная, какова толщина ленточного фундамента. Повторите все операции, отступив от внешнего периметра на положенное расстояние. Когда производится разметка ленточного фундамента, отмечается также и расположение всех внутренних перегородок здания.

Типы фундаментов для бани

Прежде чем выполнять строительство фундамента под баню своими руками, необходимо знать о существующих разновидностях. Чтобы сделать правильный выбор, о котором в последствии не придется жалеть, потребуется изучить все стороны каждой разновидности фундаментов.

Ленточный фундамент не зря так называется, поскольку его внешний вид действительно напоминает ленты. Это наиболее простой фундамент для бани своими руками. К недостаткам относятся большие трудозатраты и расходы по материалу.

Подобные сооружения актуальны для строений с одним или двумя этажами, стенами из кирпича и перекрытиями из ж/б. Также для бань из сруба и каркасных сооружений актуален подобный фундамент. Чтобы фундамент под баню своими руками получился прочным и надежным, для создания бани необходимо выбирать легкие материалы. Ленточные конструкции разделяются на два типа:

• монолитные;
• сборные.

Конструкция столбчатого фундамента состоит из столбов, заглубленных в землю. Связка столбов осуществляется балками. Такая конструкция требует меньше затрат по сравнению с предыдущим вариантом. Подобная конструкция также подходит для легких максимум двухэтажных строений. Если вы задались вопросом как построить фундамент для бани на поверхности с небольшими деформациями, то этот вариант будет наиболее преимущественным.

Процесс возведения столбчатого фундамента связан с некоторыми тонкостями, несоблюдение которого может привести к разрушению всего строения. Например, основание каждого столба должно располагаться ниже уровня промерзания почвы. Постройка фундамента для бани своими руками является более сложной, чем первый вариант, поэтому подходит ленточный тип не всем. Нужно реально оценивать свои силы и четко понимать как построить фундамент под баню ленточного типа, а лучше иметь хоть минимальный опыт.

В случае с плитным фундаментом присутствует необходимость проведеня пространственного армирования не в отдельных участках, а по всей плоскости. Такая особенность позволяет возводить баню даже на неустойчивом грунте. Фундамент под баню своими руками получается настолько жестким, что строение перемещается одновременно с ним и остается невредимым при смещениях почвы. По своей конструкции плитный фундамент является цельной ж/б плитой, толщина которой находится в пределах 50 см. Подобные конструкции применимы при строительстве зданий на 2-3 этажа с неровным грунтом. Такая конструкция является дорогой и сложной, что делает ее неприменимой к строительству бань.

Свайные фундаменты считаются самыми надежными. Этапы строительства фундаменты для бани свайного типа требуют задействования специальной строительной техники. Зато именно такая конструкция позволяет возводить здания на песчаных и просадочных грунтах. Суть этого фундамента заключается во вбивании свай на большую глубину и связывании их между собой плитами/балками.

Свайный фундамент разделяется на следующие группы:

• забивной;
• набивной;
• вдавливаемый;
• винтовой.

Материал свай может быть нескольких видов:

• сосновые актуальны для строений из дерева не выше двух этажей, предварительно древесина проходит специальную обработку, нацеленную на ее защиту;
• стальные или армированные можно использовать для возведения тяжелых объектов, для бани они точно не подходят;
• комбинирование стали и бетона с армированием актуально при работе на болотистых или слабых грунтах.

Исходя из изложенной выше информации можем сделать вывод, что для бани подходит ленточный, столбчатый и свайный (для деревянной бани с сосновыми сваями). Но мало знать как самому сделать фундамент своими руками, необходимо выбрать правильный его тип и произвести верные расчеты. С приемлемым типом конструкции мы уже определились, пора переходить к ознакомлению с процессом проведения расчетов.
