Как правильно залить фундамент под дом?

Виды расположения швов

Швы в монолите могут располагаться:

• вертикально;
• под углом;
• горизонтально.

Согласно требованиям СНиП сваи и колоны могут послойно заливаться только с образованием швов, расположенных горизонтально. Ленточные фундаменты допускают присутствие и вертикально направленных швов. В таком случае арматура, расположенная горизонтально, должна связывать углы здания.

Горизонтальные швы требуют установки вертикальной арматуры в обязательном порядке. На практике монолитные ленты заливаются горизонтально ориентированными слоями, так как создание отдельных монолитных блоков более трудоемко.

Технология заливки. Пошаговая инструкция

При бетонировании желательно участие 3 рабочих. Это повысит оперативность и качество выполнения. Заливку производить непрерывно, сразу на всю конструкцию.

Свайный

Сваи заливаются в следующей последовательности:

1. Установитьпространственный арматурный каркас в скважину. Для него достаточно 3-4 стержня класса А500, диаметром 6-8 мм, скрепленные через каждые 500мм поперечными хомутами. Вертикальные стержни должны выходит из сваи так, чтобы их можно было загнуть на 600-700 мм в арматурный каркас ростверка;
2. Подать бетон в скважину. Заливать слоями 400-600 мм и утрамбовывать каждый слой вибраторами, прежде чем укладывать новый слой.
3. После того, как бетон наберет необходимую прочность (спустя 28 дней), устраивается ростверк:
4. Между оголовками свай и под внутренними стенами засыпать песок и утрамбовать;
5. Поверх песка насыпать щебень до уровня верха свай;
6. Положить слой рубероида;
7. Соорудитьопалубку;
8. В неё установить арматурный каркас, который связать с выпусками из свай поперечными хомутами. Размер каркаса должен быть меньше размера ростверка на 30 мм с каждой стороны;
9. Направить желоб бетононасоса в опалубку, начиная с угла;
10. Распределить равномерно бетонную смесь лопатой. Получившийся слой должен быть толщиной 200-400 мм. То есть если ростверк высотой 300 мм, можно залить его одним слоем;
11. Утрамбовать глубинным вибратором или уплотнить штыковой лопатой;
12. Подравнять бетон в нужных местах;
13. Покрыть бетон пленкой.

Сваи после заливкидолжны находиться на одном уровне. Допустимое отклонение всех свай ±50мм.

Ленточный

Ленточный тип является наиболее распространённой конструкцией фундаментов мелкого заложения.

Технология не будет отличаться от устройства ростверка:

1. Установить в опалубку арматурный каркас. Продольные стержни которого должны быть из арматуры А500 диаметром 12-14 мм, поперечные – 8-10 мм;
2. Направить желоб бетононасоса в опалубку, начиная с угла;
3. Распределить равномерно бетонную смесь лопатой. Получившийся слой должен быть толщиной 200-400 мм;
4. Утрамбовать глубинным вибратором или уплотнить штыковой лопатой;
5. Повторить пункты 2,3,4 до тех пор, пока конструкция не будет полностью залита;
6. Подравнять бетон в нужных местах;
7. Покрыть бетон пленкой.

Под старый дом

Бывает, старые деревянные дома начинают проседать, крениться. Это прямое следствие того, что фундамент разрушается. Для предотвращения дальнейшего разрушения необходимо старый фундамент заменить на новый.

Перед началом ремонтных работ, дом обязательно освободить от мебели, оборудования, а также печки.Вдобавок разобрать деревянный пол.

Последовательность замены следующая:

1. Поднять дом:
2. Определить самый просевший угол дома;
3. Выкопать ямку. Затемположить толстую подложку под опору домкрата;
4. Под поднимаемое место прикрепить пластину. Это предотвратит вдавливание домкрата в брус дома;
5. Теперь приподнимать дом, качая домкрат, для начала не более 50 мм. На самом деле в итоге дом приподнимется не более чем на 15 мм;
6. Поставить деревянные брусочки;
7. Перейти на следующий угол дома, и не торопясь повторить пункты 2, 3, 4, 5;
8. Вернуться к первому углу, снова проделать те же действия, приподнимая домкаждый раз не более 50 мм, подобным образом дойти до требуемой высоты подъема. Весь процесс займет несколько дней;
9. Теперь поставить постоянные опоры из бруса 150*150 мм, оперев их на кирпичные столбики;
10. Выкопать траншею вдоль стен дома;
11. Разобрать старый фундамент;
12. Устроить песчаную подушку, толщиной 150 мм;
13. Соорудить опалубку;
14. Установить арматурный каркас;
15. Залить бетон, начиная с угла и выполняя послойно с уплотнением;
16. По истечении 28 дней, сверху бетонной конструкции положить 2 слоя толя;
17. Опустить потихоньку дом.

Итак, выполнить своими руками фундамент возможно. Главное, соблюдать технологию, а также дать бетону набрать требуемую прочность, прежде чем продолжать строительство. Это позволит создать прочный фундамент, который не будет напоминать о себе долгие годы.

Разновидности ленточных основ

Ленточные конструкции отличаются друг от друга по разным критериям. Один из наиболее значимых факторов – это на какую глубину залегает фундамент.

1. Например, под массивное двухэтажное здание из белого кирпича понадобится углублённое основание. И возводят его на глубине 25-30 см ниже линии промерзания земли, который определяется в вашем регионе. Для всех областей уровень промерзания различен. Это обязательно учитывается при заливке фундамента.
2. Второй пример – это мелко углублённый фундамент. Для строительства каркасных зданий или небольших различного типа строений лёгкий вариант вполне приемлем. Общая глубина основы обычно не больше 0,6 м.

Фундамент-ленту подразделяют ещё на типы:

• Монолит — наиболее распространён, используется для различного типа построек. При строительстве монолитного фундамента используют бетонный раствор с армированной сеткой. На ленточное основание воздействуют две главные силы: при замерзании снизу напирают силы пучения, а сверху — вес от постройки. При этом серединка фундамента практически не нагружена. Для компенсации воздействия этих двух сил выкладывают два арматурных пояса. Монолит привлекает застройщиков простотой исполнения и доступностью. К тому же монолитный фундамент отличается долговечностью и прочностными характеристиками.
• Блочное основание для возведения жилых и хозяйственных построек применяется реже. В основе сборного фундамента – готовые блоки из бетона. Обычно блоки покупают на производстве, реже используют бывшие в употреблении. С помощью спецтехники их привозят из завода, и устанавливают в заранее подготовленную траншею.

Бетонные блоки в траншее располагаются впритык, а все щели между ними заливают бетоном. С внешних сторон блоки заделывают гидроизоляцией.

Присутствует и момент финансовый: придётся заплатить немаленькую сумму за перевозку и монтаж блоков в траншею. А вот как раз цена самих бетонных блоков окажется ниже всех материалов, которые понадобятся для монолитного основания. К тому же готовые блоки избавят застройщиков от тяжёлых работ. К примеру, не потребуется опалубка, не понадобится и обвязка арматурной решёткой.

Сборное основание подойдёт для возведения двухэтажных и трёхэтажных зданий, стены которых строятся из кирпича или бетонных плит. Поэтому, если почва для установки блочного основания подходит и позволяют финансы, то сборный фундамент – хороший вариант для возведения большого здания или коттеджа.

Виды фундамента

Разделяют несколько видов фундамента:

• Ленточный, самый надежный. Устанавливается на прочном грунте, используется при постройке тяжелых, многоэтажных домов. Требует больших затрат на материалы.
• Сборный блочный фундамент. Бетонные или жезебетонные блоки устанавливаются в котловане на цементный раствор. Блоки стягиваются стальной проволокой. Такой тип закладки очень быстрый, но дорогостоящий.
• Свайный или столбчатый фундамент, подходит для заболоченной почвы. Применяют под каркасные или деревянные дома.
• Монолитный, используют если грунт рыхлый. На плиты устанавливаются тяжелые сваи и дом вполне защищен от проседания.
• Кирпичный фундамент отличается низкой долговечностью. Кирпич в таких случаях используют красный влагостойкий.

Ленточный фундамент пользуется наибольшей популярностью, если вы хотите дом с подвалом и цокольным этажом. Он относительно недорогой и прочный, способен выдерживать большие нагрузки. Глубина закладки ленточного фундамента также зависит от прочности и влажности грунта.

Во избежание возникновения холодных швов рекомендуется заливать ленточный фундамент в один день, что требует точных расчетов по приготовлению заданного количества раствора.

Цемент не должен засыхать, а если дом планируется больших размеров, то без специальной техники не обойтись. После заливки слоями цемент как следует  утрамбовывается. Для усиления прочности ленточного фундамента при заливке используется арматура.

Столбчатый фундамент идеально подходит под баню, сауну или другое легкое строение. Сперва необходимо просчитать механизм канализации под фундаментом, а после приступать к закладыванию столбов. Они устанавливаются по всему периметру здания под каждый угол и пересечение внутренних стен.

Между столбами монтируется цоколь. Цоколь необходим для защиты подполья дома от заметания снега, грязи, продувания и проч. После закладки цокольного фундамента его рекомендуется гидроизолировать и отделать штукатуркой или облицовочной плиткой.

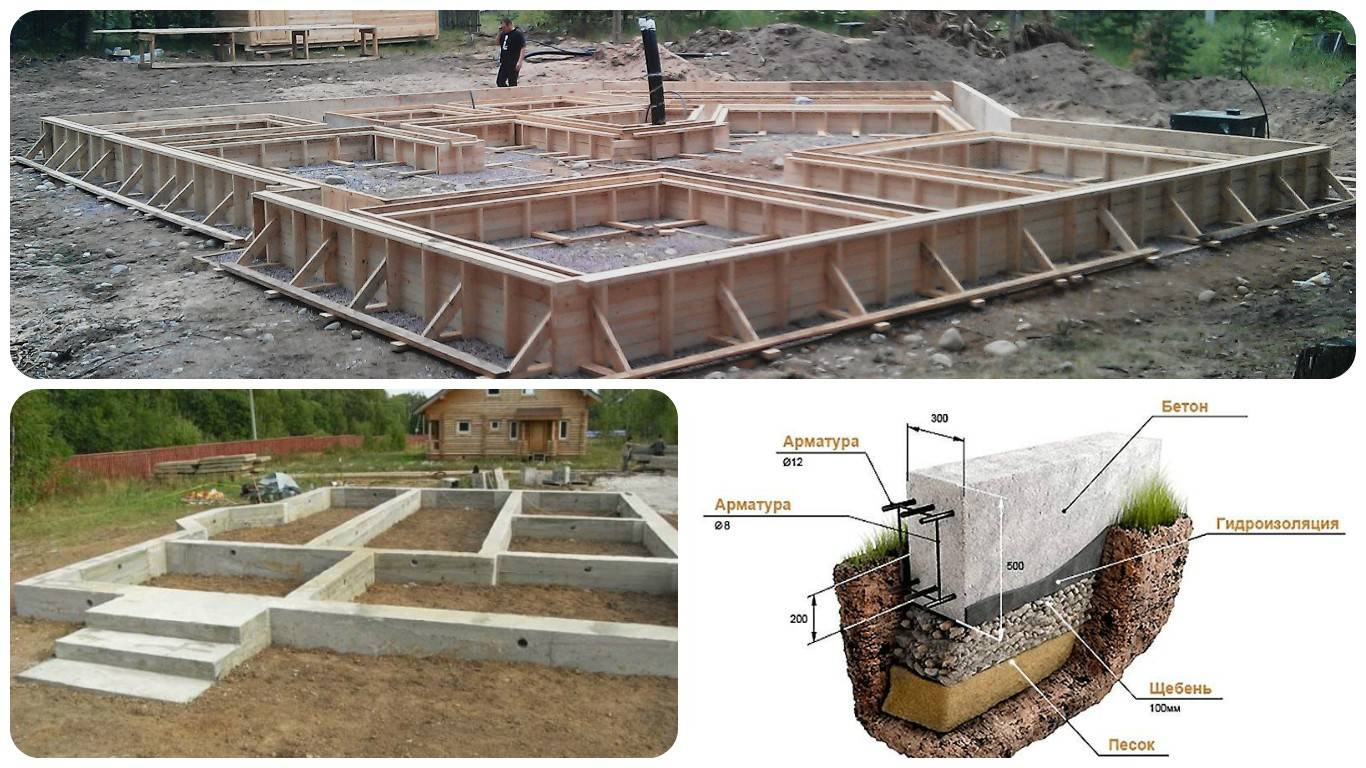

Пошаговая инструкция по заливке ленточного фундамента

Бетонирование рассмотрено на примере монолитной ленты. Чтобы возвестить опорную часть строения, необходимо разметить участок строительства. Для этого используют обноску и строительный шнур. Нужно показать грани ленты.

Устройство обноски

После разметки выполняют разработку грунта. При отсутствии подвала достаточно откопать траншею. На ее дне нужно выполнить песчаную подушку. Она выполняет несколько функций:

• выравнивание грунта;
• предотвращение морозного пучения;

Грани траншеи должны идти точно по шнурке

Следующий этап — установка опалубки. В этом качестве применяют заложенный в смету материал: доски (съемный тип) или пенополистирол (несъемный). Второй вариант выполняет функцию не только формы для заливки бетона, но и утепления подземной части здания. При установке опалубки поднимаю цоколь на нужную высоту.

Далее монтируют арматурные каркасы. В ленточном типе рабочие стрежни располагаются горизонтально. Они воспринимают изгибающие нагрузки. Подробнее об этом читайте в статье “Армирование ленточного фундамента“.

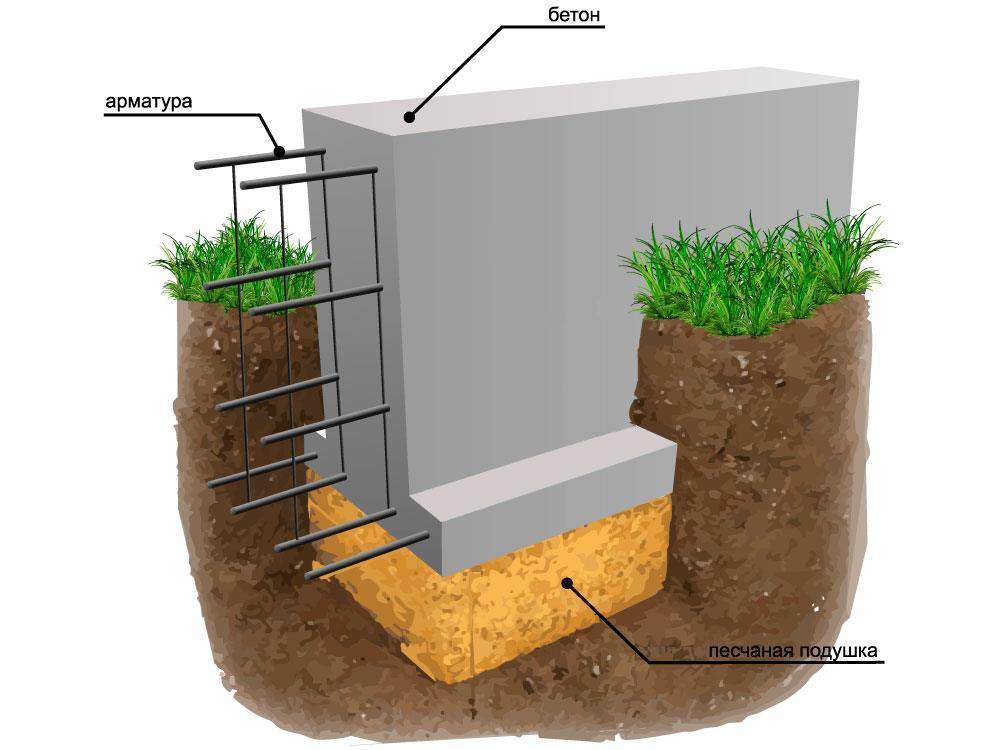

Пример размещения армирующего каркаса в ленточном фундаменте

При заказе бетона с завода в положенный срок нужно обеспечить удобный подъезд к месту строительства. В противном случае техника не сможет добраться до участка.

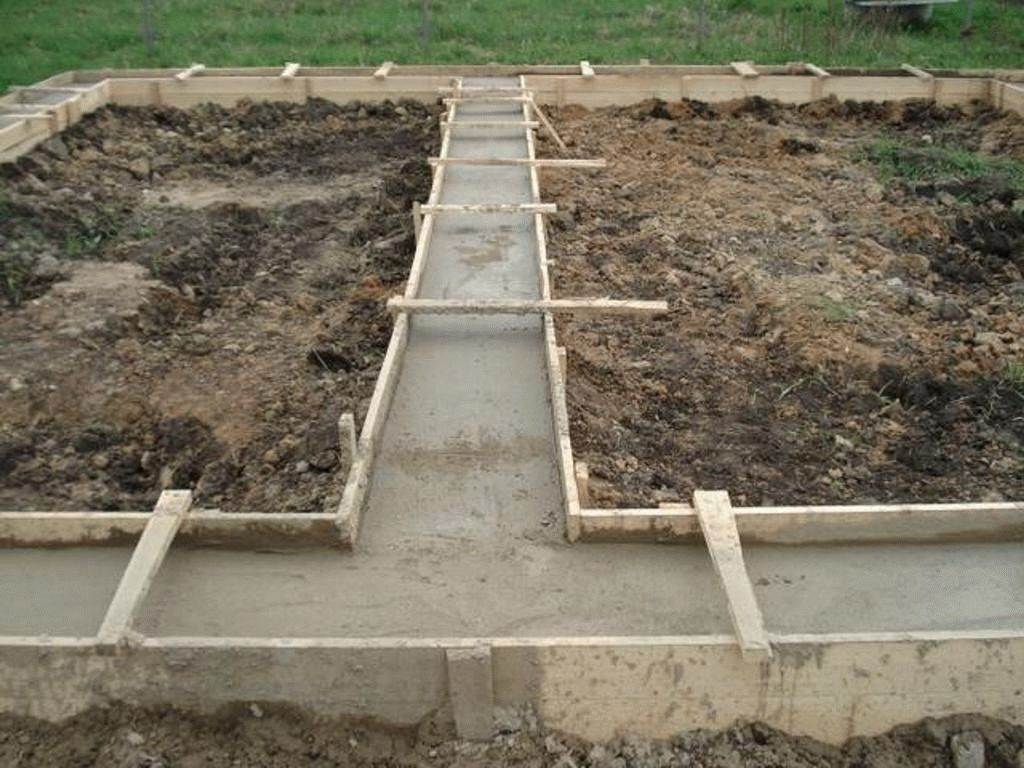

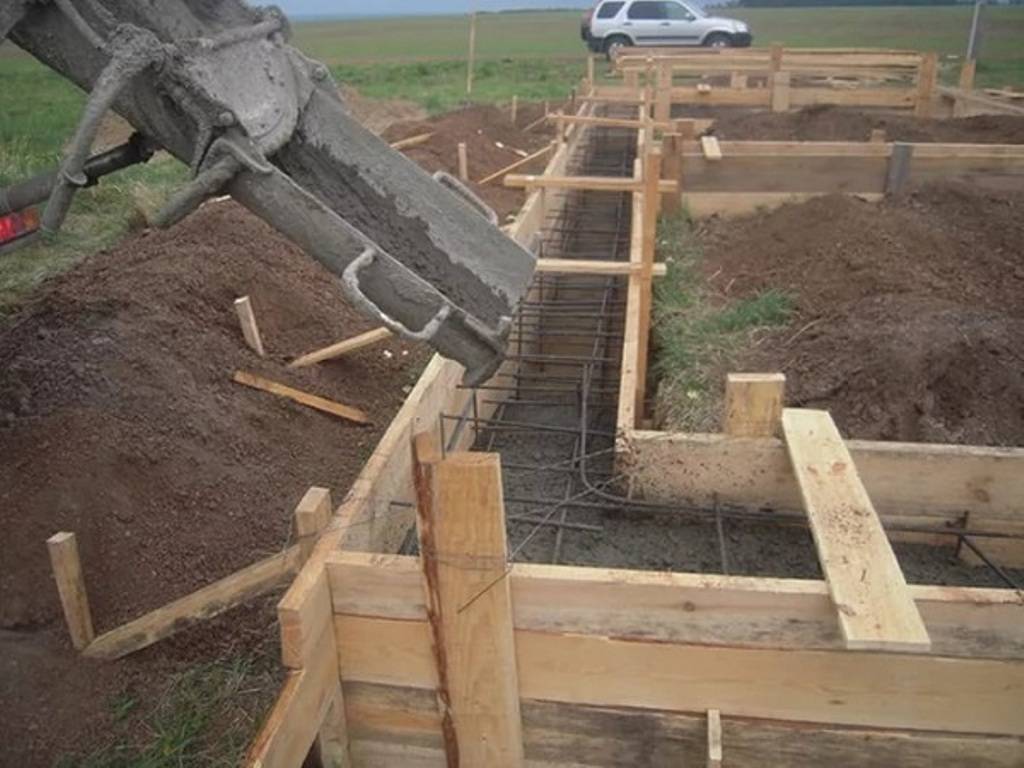

Заливка бетона

Для заливки потребуется несколько человек. После укладки смеси ее нужно уплотнить. Это можно сделать глубинными вибраторами или обычным прутком арматуры (штыкование). Задача заключается в удалении пузырьков воздуха, которые после застывания станут слабым местом конструкции. Здесь возможно появление трещин.

Первый этап ухода за бетоном — сохранение в нем влаги. Если материал будет сохнуть слишком быстро, появятся поверхностные трещины. Конструкцию нужно укрыть мешковиной или полиэтиленом. Раз в несколько часов ее увлажняют чистой водой. Так продолжается в течение недели.

Пленка поддерживает требуемый влажностный режим при твердении

Не стоит полагать, что заливка бетона под силу только профессионалам. Но и нельзя беспечно относиться к этому процессу.

Опубликовано 01.06.2020 Обновлено 03.06.2020 Пользователем admin

Какой вид фундамента выбрать?

Выбор вида основания зависит от массы здания, типа грунта и глубины его промерзания.

Столбчатые опоры

По типу конструкции все основания подразделяют на:

• ленточные: наиболее распространенные, изготавливаются в виде замкнутого контура, благодаря чему нагрузка на грунт от строения передается равномерно; он закладывается не только под стены, но и перегородки здания; такие основания в свою очередь делятся на малозаглубленные и глубокозаглубленные
• свайные: здание устанавливается на вертикальные стержни (сваи) с заглублением 3-20 м; используются при сложных рельефах, большой глубине промерзания почвы и на болотистых местностях; к недостаткам относят необходимость использования специального оборудования для забивки свай в грунт и отсутствие подвальных помещений; при горизонтальных подвижках почвы недопустимы
• свайно-ростверковые: с несущими горизонтально расположенными балками (ростверком), соединяющими сваи в верхней части; для предохранения от морозного пучения его никогда не заглубляют в грунт
• столбчатые: на столбах, имеющих расширение в виде «подошвы»; допускается возведение на грунтах с глубоким промерзанием; опоры, соединенные перемычками (рандбалками) располагают через каждые 3 м
• плитные: довольно дорогостоящее сооружение в виде монолитной плиты толщиной 20-30 см, лежащей на поверхности грунта, которая одновременно служит полом строения

Свайно-ростверковый фундамент

Тяжелые здания и многоэтажные строения, как правило, возводятся с использованием ленточного фундамента. Столбчатые фундаменты экономически более выгодны, и на них допускается возводить легкие каркасные или деревянные дома, но только в том случае, если почва не торфяная и не пучинистая глиняная.

Свайные конструкции можно использовать даже при значительной массе строения. Но применяют их в основном на земельных участках со слабым песчаным или торфяным грунтом, а также в районах Крайнего Севера при большой глубине промерзания почвы. Во избежание подвижек сваи устанавливаются не в ямы, а вбиваются или вкручиваются в грунт.

Плитное основание

Плитные малозаглубленные фундаменты разумней использовать на проблемных участках, имеющих высокую подвижность грунта. Подобное «плавающее» основание способно выдержать даже значительные смещения почвы без ущерба для здания.

Заливка фундамента допускается при температуре от +5 С. Работы при пониженных температурах во избежание растрескивания бетона недопустимы.

ВИДЕО: Выбор фундамента для дома

Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Строительство и обустройство летней кухни на даче своими руками: проекты, дизайн, устройство, с мангалом и барбекю (60+ Фото & Видео) +Отзывы

Фундамент из кирпича

Схема устройства столбчатого фундамента.

Строительство столбчатого фундамента из кирпича – самый оптимальный вариант устройства. Такой фундамент имеет длительный срок эксплуатации, он насчитывает от 60 до 100 лет. Это зависит от качества используемого кирпича, структуры грунта, в который была сделана закладка фундамента. Столбчатый фундамент с опорами из красного кирпича более прочен и может использоваться для строительства двухэтажного каркасного дома. Но у такого фундамента имеются свои недостатки: процесс закладки фундамента достаточно сложен, очень много земляных работ, плохое сопротивление движению грунта, нужен специальный пережженный красный кирпич.

Итак, способ строительства столбчатого фундамента из кирпича. Опоры, сделанные из кирпича, располагают так же, как деревянные. Глубина закладки опор от 0,5 до 1,2 м. Для того чтобы сделать опоры из кирпича, нужно выкопать ямы большего размера, чем те, которые делают для дерева или труб. Это нужно для того, чтобы была возможность сделать кладку. Яму можно копать вручную, но это займет много времени, можно нанять экскаватор. Потом на дне ямы делают бетонную стяжку, которая будет считаться основой под кладку кирпича. Толщина основы не меньше 20 см. Нужно вставить армированную сетку. Толщина сетки не меньше 3 мм.

Теперь, когда опора завершена, наносится на поверхность слой битума. Это делается для того, чтобы защитить столбы от влаги. Пространство между столбами и почвой засыпается гравием или щебнем.

Если человек, решив сделать кладку столбов фундамента, не имеет соответствующего опыта, то обязательно следует обратиться за помощью к профессионалу. Кладка должна быть выполнена качественно, чтобы опоры со временем не развалились.

Схема столбчатого фундамента из монолитного бетона.

Можно сделать фундамент из монолитного бетона. Это самый распространенный способ. Он очень прочен, срок эксплуатации – 150 лет. Существенным недостатком такого фундамента является его большая цена.

Опоры монолитного фундамента находятся на таком же расстоянии, как и в других фундаментах, – 2м. Обязательно располагаются под углами здания и его центром, несущими простенками. Глубина закладки опор фундамента может быть разной, это зависит от глубины промерзания грунта. Ямы под опоры можно делать тем же способом, который применяется при строительстве фундамента из дерева.

Для того чтобы не делать для заливки опор опалубку, можно использовать рубероид, который следует свернуть трубочкой нужного диаметра и выставить в приготовленную яму. На дне ямы должна находиться специальная подушка из песка или щебня. Вовнутрь ямы следует вставить арматуру. Арматура должна быть длиннее, чем заливаемый столб на 5 см, и иметь ряды горизонтальных перемычек.

После этого в ямы следует залить готовый бетон, который нужно утрамбовывать по мере наполнения ямы. Для этого лучше всего использовать аккумуляторный вибратор для бетона.

Между опорами такого фундамента следует сделать стяжку, которая будет служить основой под строительство цоколя или забирки. Это делается для того, чтобы влага не проникала в подвал дома. Чтобы выполнить бетонную стяжку, нужно сделать опалубку и иметь арматуру для избежания разрыва стяжки. Высота забирки – не меньше 40 см. От высоты цоколя может зависеть действие влаги на стены. И следует помнить, что высота опор должна быть такой же, как высота цоколя. Для приготовления бетона лучше всего использовать марку цемента М-400. Еще нужны:

Схема приготовления раствора бетона.

1. Цемент.
2. Песок.
3. Щебень.

Вода добавляется до такого состояния бетона, когда смесь можно легко укладывать, но не заливать.

Важно запомнить, что при густом растворе (или очень жидком) прочность заливки снижается до 25%. Часто люди задают вопрос о том, когда лучше всего делать работу по закладке основания дома

Часто люди задают вопрос о том, когда лучше всего делать работу по закладке основания дома.

Самым лучшим сроком являются летние месяцы и самое начало осени. Почва прогрелась и отошла от мороза, грунтовые воды сошли.

По мнению специалистов, лучше всего делать закладку основания дома летом. Столбы, залитые монолитным методом, будут готовы, то есть высохнут через 30 дней. В период до полной готовности опор не должно быть никаких нагрузок, верхний слой бетона не должен пересыхать. Его укрывают пленкой или все время смачивают водой.

6 этап – монтаж опалубки

Сложность данного этапа заключается в необходимости формировать подземную и наземную опалубки.

Подземная опалубка формируется из любых досок

Важно, чтобы она удерживала бетон при заливке и обеспечивала заданную форму фундамента. Доски опалубки после заливки можно не убирать, они будут служить дополнительным утеплителем

Наземная опалубка делается исключительно из строганой доски. Внутренняя поверхность досок, обращенная к бетону, должна быть гладкой. Наземная опалубка поднимается над поверхностью почвы на высоту 350-400 мм. Чтобы исключить ее разрушение во время заливки бетона, опалубку усиливают подпорками (обрезками бруска). Избежать расхождения стенок опалубки под напором бетона поможет установка деревянных перемычек, соединяющих противоположные стенки или их скручивание проволокой. Для цокольной части определяется индивидуально.

Устанавливая опалубку, следует периодически контролировать её уровнем. Отметим, что верхняя часть опалубки не должна быть идеально ровной, для контроля уровня заливки бетона на внутреннюю часть стенки наносят отметку.

Примечание. Помещение полиэтиленовой пленки между внутренними стенками опалубки позволит упростить её демонтаж. При этом наземная внешняя поверхность фундамента будет ровной и гладкой.

Отверстия под коммуникации

Обслуживание дома требует наличия в нём коммуникаций (газопровода, водопровода, канализации и т.п.). Место их расположения под землей продумывается еще на этапе заливки фундамента. Особенно актуально это для монолитного ленточного фундамента. Чтобы упростить сооружение подземных коммуникаций в опалубке проделывают отверстия, в которые помещают куски трубы определенного диаметра.

Несъёмная опалубка

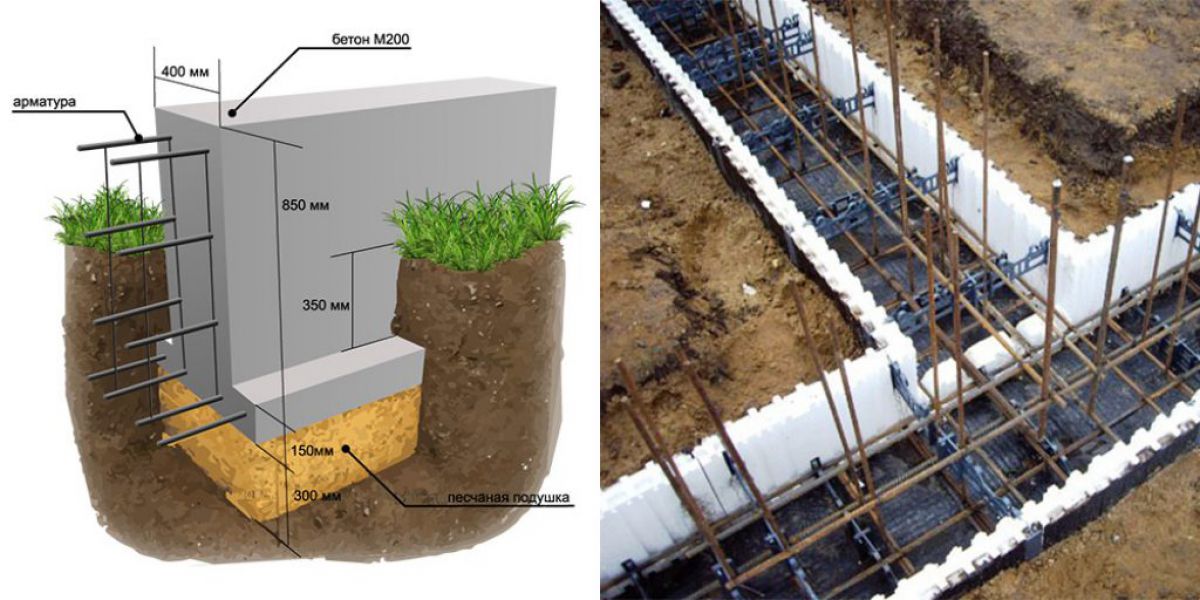

На рынке давно известна технология заливки фундамента в не снимаемую опалубку. Она предусматривает использование пенополистирольных блоков. Преимущество их использования заключается в отсутствии необходимости ставить подпорки.

Блоки устанавливаются друг на друга и фиксируются за счет наличия пазо-гребневой системы крепления. Блоки формируют ленту, внутрь которой помещается арматура и заливается бетон. Выпускаются блоки различной толщины и ширины. Поскольку опалубка несъёмная, она служит отличным утеплителем для фундамента.

Альтернативным вариантом может стать установка листов пенополистирола в обычную опалубку. Это отличное решение для тех, кто хочет одновременно с заливкой выполнить утепление ленточного монолитного фундамента.

Примечание. Ширина пенополистирола добавляется к расчетной ширине фундамента.

Монолитный плитный фундамент

Это мелкозаглублённое основание, которое выполняется в виде монолитной железобетонной плиты

Это мелкозаглублённое основание, которое выполняется в виде монолитной железобетонной плиты. Высота конструкции может быть в пределах 0,3-0,8 м. Для армирования используется пруток диаметром 12-20 мм. Бетон заливается по песчаной подушке, которая выполняется на трамбованном и выровненном основании котлована.

Поскольку нагрузка на основание в этом случае распределяется наиболее равномерно, данный тип фундаментов можно использовать:

• на грунтах со сниженной несущей способностью;
• на почвах, которые подвержены силам морозного пучения;
• под дома высотой более двух этажей и строения со сложной конструкцией.

Устройство отмостки

Чтобы атмосферная влага не проникала в примыкающий к фундаменту грунт, вокруг дома устраивается бетонированная полоса шириной 1 м. Делается она так:

1. Грунт выбирается на глубину 20–25 см.
2. Часть фундамента, которая будет примыкать к будущей отмостке, заклеивается двумя слоями рубероида.
3. На дне выемки устраивается цементно-песчаная засыпка с толщиной слоёв по 5 см.
4. Устанавливаются маяки с уклоном в 5 градусов в направлении от строения. При необходимости устанавливается опалубка.

5. Заливается бетон с морозостойкостью не ниже F300, поверхность которого разглаживается по маякам правилом.

Подготовительный этап

Начать стоит с шурфов или бурения. Главная цель при проведении этого мероприятия — выяснить, какие грунты расположены на участке, а также узнать уровень залегания грунтовых вод. Закладывать фундамент нужно с соблюдением правила: отметка подошвы должна быть как минимум на 50 см выше уровня расположения горизонта воды.

Как правильно делать исследование грунта? Для этого используют два метода:

• отрывка шурфов (глубоких ям, размеры в плане обычно составляют 1х2 м);
• ручное бурение.

В первом случае рассматривают почву на стенках ямы. Также проверяют, не пошла ли со дна вода. Во втором варианте исследуют грунт на лопастях инструмента.

После того как определили, какая почва имеется на участке, потребуется найти ее прочностные показатели. Сделать это можно с помощью специальных таблиц.

Таблица несущей способности разных типов грунтов

Стоимость закладки основания под дом может составлять до 30% от сметы на все здание. Чтобы избежать перерасхода средств, нужно выполнить расчет, который позволит найти оптимальные параметры конструкции, которые позволят одновременно гарантировать минимальные затраты, прочность и надежность. Для вашего удобства вы можете воспользоваться онлайн-расчетом.

Стадия вторая: каркас и защита от влаги

Как уже говорилось выше, качество фундамента – залог безопасности обитателей постройки и её долговечности. Поэтому, возводя дом самостоятельно, не старайтесь облегчить собственную работу, ведь все усилия в конечном счёте окупятся. Каркас из арматуры – необходимый элемент ленточного фундамента. Положите на дно траншеи кирпичи, а на них – обрезки арматуры в виде клетки. В стыках прутьев сделайте проволочные соединения.

Связывать прутья необходимо аккуратно, так, чтобы соединение не было чересчур тугим.

Поэтому этот этап работ рекомендуется выполнять вручную. Можно, конечно, просто сварить прутья, но от этого качество фундамента может снизиться.
