Крыша мансардного типа: виды, варианты, конструкция, фото

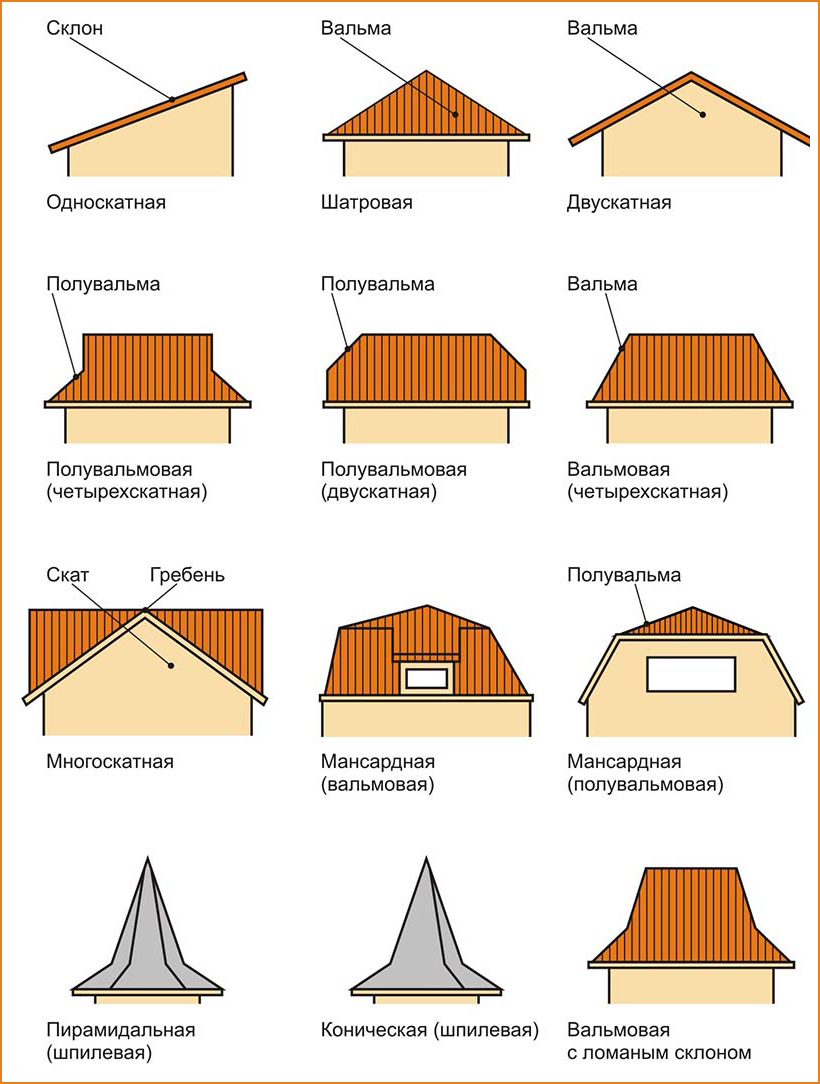

Формы и виды крыш частных домов

На этапе проектирования следует подобрать правильную конструкцию крыши, исходя из формы дома и его предназначения. Крыши разделяются на виды, которые отличаются количеством вальм и скатов. Основные виды крыш, которые бывают в современном строительстве:

Односкатная – простота конструкции и сравнительная дешевизна выполнения делает этот вид крыши популярным. Используется для хозяйственных построек, складов и гаражей. Редко – для частного дома.

Двускатная – классический вариант крыши, который состоит из двух частей. Дает возможность оборудовать чердак.

Плоская – используется в основном в климатическом поясе, где предусматривается небольшое количество осадков. Иначе вода будет скапливаться на поверхности кровли и протекать в дом.

Вальмовая кровля – ее еще называют четырехскатной. Отличается сложной конструкцией и высокими эксплуатационными характеристиками.

Полувальмовая, датская крыша может быть двускатной (мансардной) или четырехскатной.

Шатровая – разновидность вальмовых крыш для частных домов, по конструкции напоминает шатер. Отличается простотой монтажа и высокой функциональностью.

Многощипцовая – состоит из щипцов, множества ендов, фронтонов и блоков. Обеспечивает естественный стек дождевой и талой воды.

Купольная или конусная крыша используется в основном на круглых и многогранных зданиях.

Крыши сложной комбинации – устанавливаются в частных домах на два этажа, имеющие пристройки и хозяйственные помещения. Монтаж такой кровли под силу только опытным специалистам.

Необычная форма крыши

Виды крыш домов под обустройство мансарды

В зависимости от вида кровли частных домов площадь мансарды будет меняться. Также ее конструкция скажется на общей стоимости строительства. Далее перечислены наиболее распространенные виды крыш, их преимущества и недостатки.

Односкатные

Односкатные крыши редко применяют в жилищном строительстве. Чаще такие виды применяют при обустройстве гаражей и подсобных помещений, а не частных домов. Пространство под ними крайне неудобно использовать для оформления мансарды.

Двускатные

Двускатные крыши очень распространены, такой проект можно назвать классическим. Такая кровля состоит из двух частей, которые в месте пересечения соединяются коньком из металла. При этом размер полотен и угол, под которым они зафиксированы, может отличаться.

Двускатные крыши считаются самыми функциональными. Пространство под ними удобно использовать для обустройства мансарды.

Вальмовые

Вальмовые крыши представляют собой усложненную конструкцию двускатных. Вместо внешних стенок, называемых фронтонами, у них обустроены треугольные скаты (вальмы). Как показывают проекты, часто на них располагают окна.

Вальмовые крыши очень интересно смотрятся на фото. Ввиду сложной конструкции их проектирование и возведение стоит доверить специалистам. Эти виды кровли лучше противостоят сильным ветрам и осадкам. В частных домах и коттеджах чаще всего обустраивают именно вальмовые крыши. Под ними остается достаточно много пространства для мансарды.

Внимание! Еще один вариант крыши с вальмами – шатровая. Она проектируется из треугольных скатов, которых может быть 4 или больше

Они держатся металлическими коньками, на самом верху в центре сходятся.

Ломаная

Ломаная крыша – по сути, та же двускатная, но полотна кровли имеют излом. На фото можно увидеть проекты с окнами на фронтонах.

Преимущества ломаной крыши в том, что обтекаемая форма делает ее устойчивой к порывам ветра. Также под ней остается достаточно пространства для обустройства жилой комнаты.

Комбинированные

Комбинированные кровли подходят для устройства балконов и мансард. Они выглядят на фото очень оригинально, но требуют немалых затрат на проект и строительство.

Насколько выгодна мансардная крыша

Мансарда, жилое помещение на чердаке, созданное фантазией французского архитектора Масара для многочисленных студентов, ремесленников, обслуги, наводнившей Париж семнадцатого века. Используя пространство под типичной ломаной крышей, традиционной для архитектуры того времени, Масар создал недорогое жилье, летом в котором было нестерпимо жарко, зимой холодно, но неунывающие французы находили в этом романтику. Сколько великих поэтов приютила мансарда, сколько знаменитых деятелей.

Со временем романтизм мансардных жилищ утратил свое значение. Современные возможности строительства позволяют превращать мансардные конструкции в комфортабельное, полноценное жилье. Однако финансово выгодным устройство крыши мансардного типа не назовешь. Выгода только в том, что не требуется возведения стен. Всё остальное – дополнительные затраты:

Стропильная конструкция сложнее, объёмнее, затратной будет пароизоляция, гидроизоляция и утепление. Утеплителя потребуется намного больше, к примеру, для средней полосы нашей страны требуется слой утеплителя в 200 мм в дополнение к гидроизоляции и пароизоляции.
Намного дороже мансардные окна. Они усложняют рельеф крыши, требуют дополнительных материалов, сложного монтажа.
Не все кровельные материалы можно использовать. Недорогие профлист, металлочерепица, кровельное железо, не годятся для мансарды. Высокая теплопроводость этих материалов потребует дополнительного утепления, но сократить теплопотери всё равно будет проблематично. Также данные материалы ничуть не снижают уровень шума, никакая звукоизоляция не спасёт от криков соседей, если их дом расположен недалеко, все звуки, то, как барабанит дождь, завывает вьюга, будут проникать в мансарду, создавая дискомфорт.

Совет! Кровля должна быть лёгкой. Используйте ондулин и прочие рулонные материалы. Гибкие, послушные они помогут перекрыть ломаные скаты, сложную геометрию крыши.

Общепризнано, строительство полноценного второго этажа намного выгоднее, несмотря на это, строительство домов с мансардой очень популярно. Романтика оказывается важнее выгоды. Виды домов с мансардой вдохновляют на создание собственного красивого дома. И всё же мансардный домик имеет преимущества. Он лёгкий, можно сэкономить на фундаменте, тяжелой строительной технике, аренда которой стоит недёшево.

Формы и виды крыш частных домов

Полувальмовая, датская крыша может быть двускатной (мансардной) или четырехскатной.

Купольная или конусная крыша используется в основном на круглых и многогранных зданиях.

Необычная форма крыши

Характеристики и применение ломаной кровли

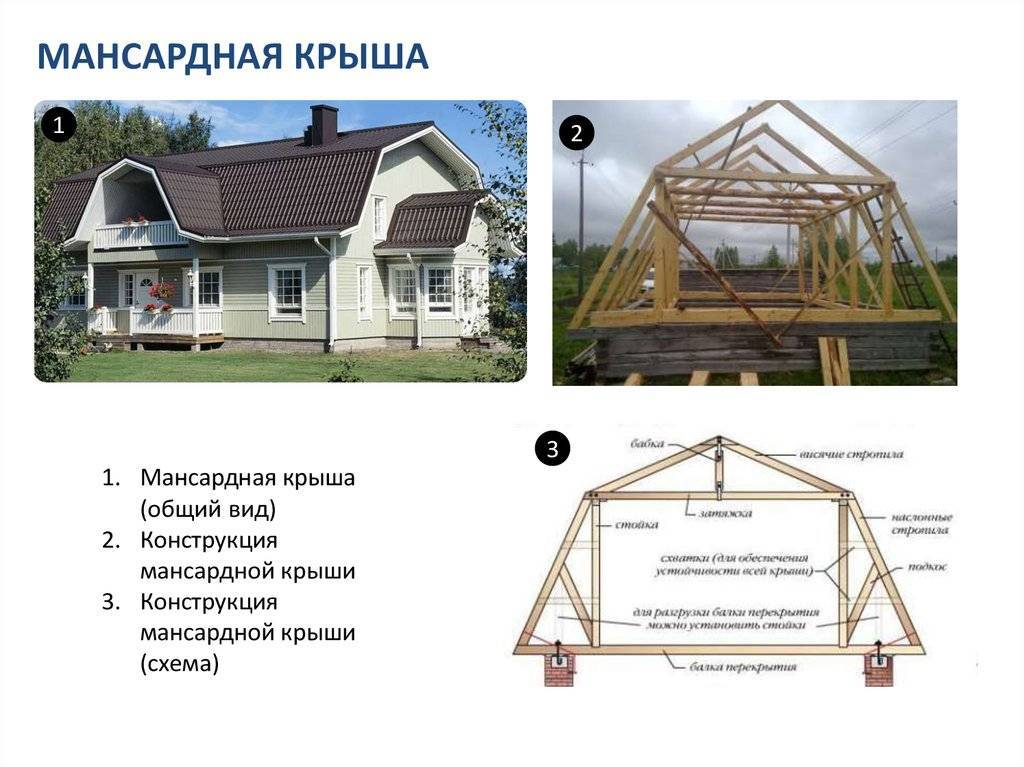

Чаще всего при строительстве дома с мансардой используют ломаную двускатную крышу. Они эффектно смотрятся не только на фото, но и в жизни. Эта конструкция позволяет максимально увеличить внутренне пространство помещения.

Основная особенность ломаной кровли – отсутствие боковых стен. В некоторых проектах они присутствуют, но высота их минимальна.

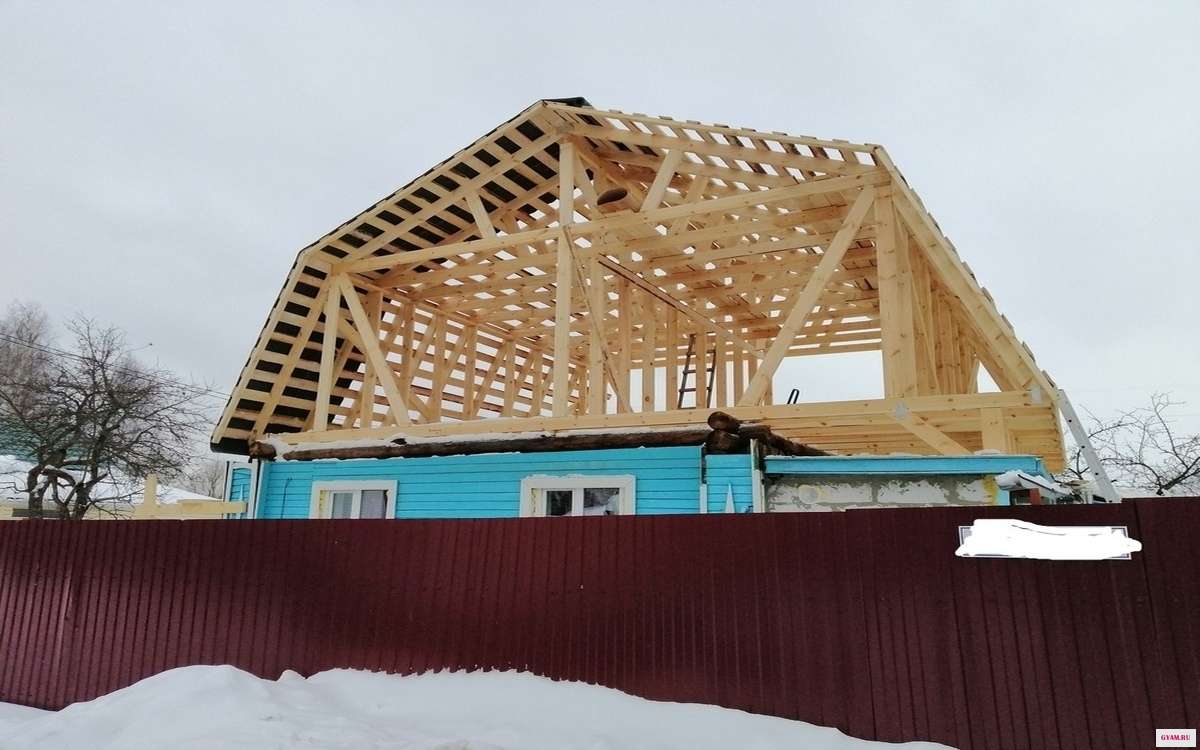

Если появляется желание увеличить площадь старого дома за счет мансарды, то ломаный тип крыши подходить лучше всего. Не нужно беспокоиться по поводу нагрузки на фундамент, так как без дополнительных стен конструкция получается легкой.

Специфика мансарды

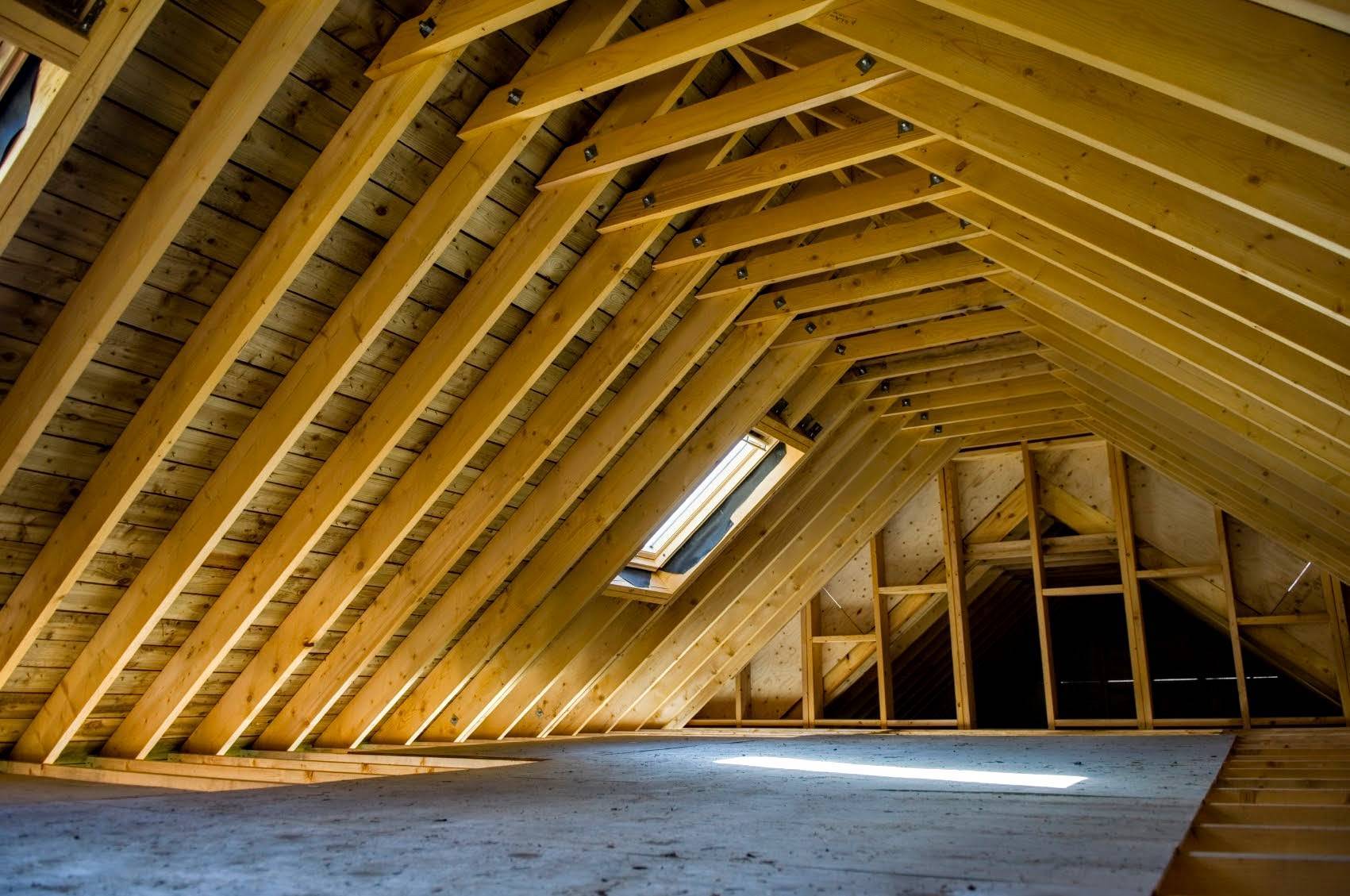

Чердачные помещения давно применяются в практических целях. Считается, что первым оборудовал себе уютное жилье под крышей француз Мансара, чье имя и стало использоваться в названии архитектурного элемента. Но и до него эти зоны использовались для размещения прислуги в замках, дворцах, домах богатых вельмож.

Скосы в мансардах создают определенные сложности в оформлении интерьеров. Но эти особенности можно удачно обыграть, придать обстановке интересный, неординарный вид. Подходящие предметы мебели есть в сегодняшнем ассортименте, есть возможность сделать заказ на изготовление конструкций с учетом специфики помещений, их предназначения, стиля интерьера.

Скосы в мансардах придают интерьеру неординарный вид

Высота потолков, их конфигурация могут быть различными. На фото домов с мансардной крышей можно увидеть много вариантов конструкций. Максимальное удобство обеспечивает обустройство мансарды, которая создается в процессе строительства дома, есть в проекте здания. Но можно сделать жилыми чердачные помещения в эксплуатируемом здании, если:

в центральной зоне высота потолков составляет не менее 2,5 метров;
стропильная система кровли обладает должной прочностью;
расположение горизонтальных стяжек не препятствует перемещениям;
есть возможность выполнить качественное утепление.

Интерьер мансардного помещения

Не всегда владельцы домов планируют круглогодичную эксплуатацию этих зон. Если в мансарде не нужно создавать условия для постоянного проживания, полноценное утепление создавать не придется. Работы по обустройству ограничиваются созданием уютного интерьера. Это могут быть комнаты для отдыха, мастерские, тренажерные залы и др.

Завершаем работу

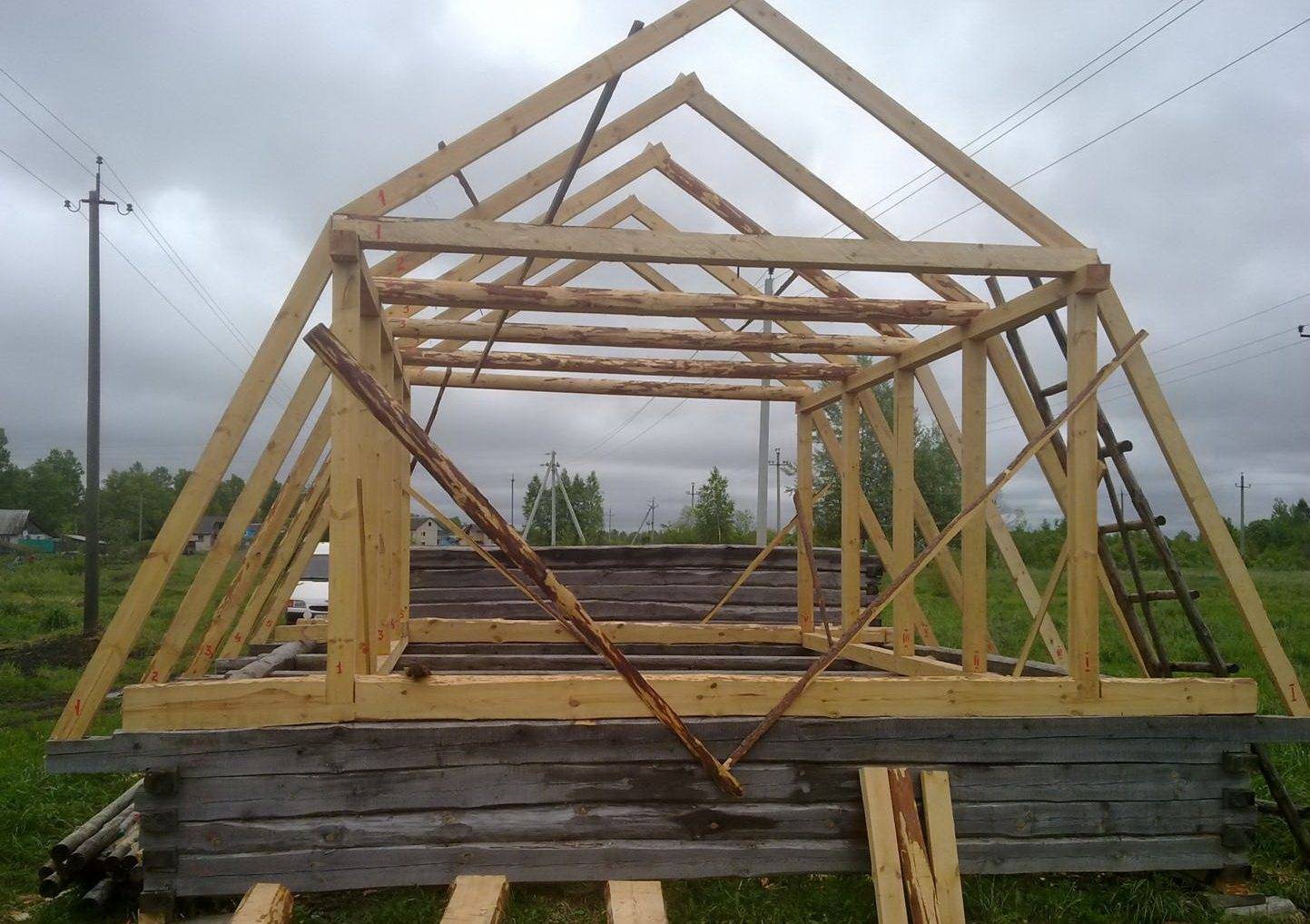

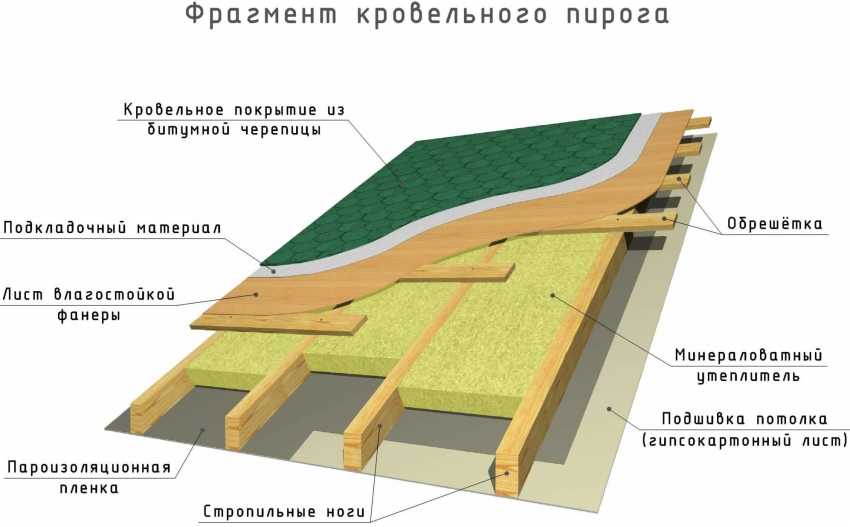

После того, как создан каркас, стоит определиться, как утеплить мансардную крышу. Изнутри к стропильной системе прикрепляется пароизоляционный материал. Для крепления пользуйтесь специальными строительными скобами.

В качестве утеплителя чае всего используется минеральная вата, которую нужно плотно разместить между стропилами. Закрепить утепляющий материал можно при помощи обрешетки.

Чтобы защититься от влаги к стропильной системе (внешней стороне) крепиться гидроизоляционный материал. В качестве гидроизоляции можно использовать полиэтиленовую пленку.

Далее можно приступить к последнему этапу – уложить финишное покрытие. Самым популярным материалом для кровли считают металлочерепицу, но вы можете выбрать другой вариант. По завершению этого этапа строительство можно считать завершенным.

Разноуровневые кровли

Еще одна разновидность крыш с двумя скатами. Чтобы понять, о чем идет речь, посмотрите фото ниже.

Разноуровневые двускатные кровлиИсточник moscow.sk-evrodom.ru

По своей конфигурации кровля двускатная, покрывает собой весь дом. Но по отдельности каждый скат представляет собой односкатную конструкцию. Обычно между ними возводится несущая стена, на которую оба ската опираются.

Но при этом больший по размерам скат опирается на верхний торец стены, где устанавливается коньковый брус или балка мауэрлата, а меньший на его вертикальную плоскость, где обычно закрепляется несущая балка. Строительство таких крыш проводится по технологии односкатного сооружения.

Двускатная мансардная крыша

Крутизна конструкции кровли должна иметь показатели 25° – 60°для создания в подкровельном пространстве помещений. Это наиболее распространённый вид мансардной крыши. При относительно небольших вложениях на её устройство крыша позволяет организовать эффективные жилые помещения удовлетворяющие требованиям комфорта. Образующиеся по бокам пространства не удобные в повседневном использовании служат кладовыми, шкафами для хранения вещей. При этом виды мансардных крыш двухскатного типа могут быть симметричными и асимметричными.

Симметричная крыша та, у которой конек расположен в середине, асимметричная, та, у которой конек относительно центра смещён. Особо сложна в проектировании и возведении асимметричная крыша, требуются тщательные расчёты нагрузки, проведённые профессиональным образом.

Совет! Если вы хотите сделать свой дом оригинальным, просчитайте возможности использования части несимметричной двускатной конструкции, точнее её выступающего ската для создания навеса над террасой возле дома. Яркий приём позволит благоустроить часть территории за счёт стоимости крыши.

Вариант двускатной мансардной крыши хорош тем, что под ней образуется большое пространство. Каркас крыши такой разновидности это симметричная конструкция, опирающаяся на мауэрлат. Устанавливать мансардные окна принято в плоскости ската, окна нужно плотно закрывать в непогоду, возможен монтаж вертикальных окон, которые считаются более практичными. Конструкция вальмовой мансардной крыши требует использования прямых стропил, угол каркаса начинается с конька, монтаж дело не простое, но при правильном расчёте большой сложности не представляет.

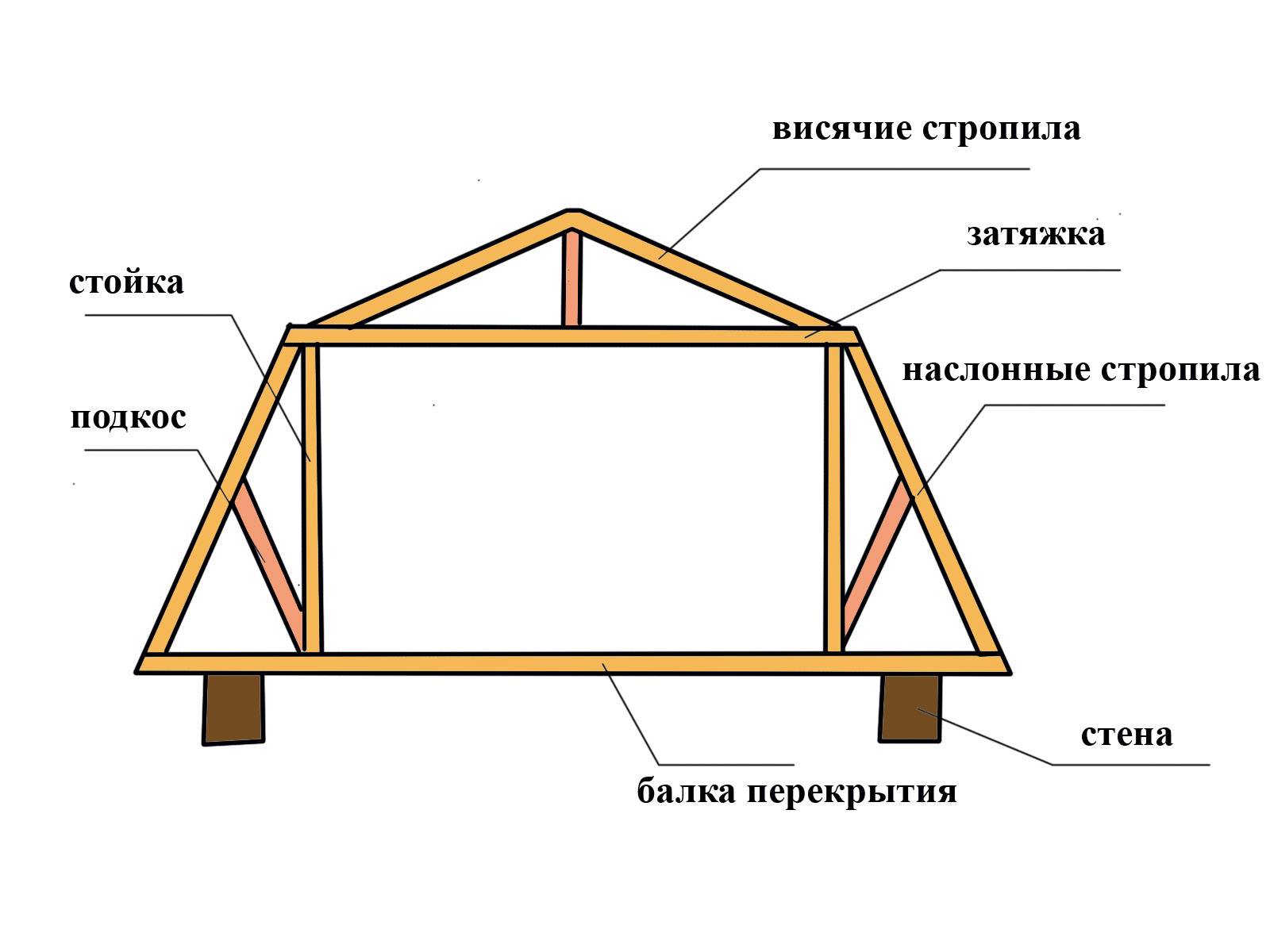

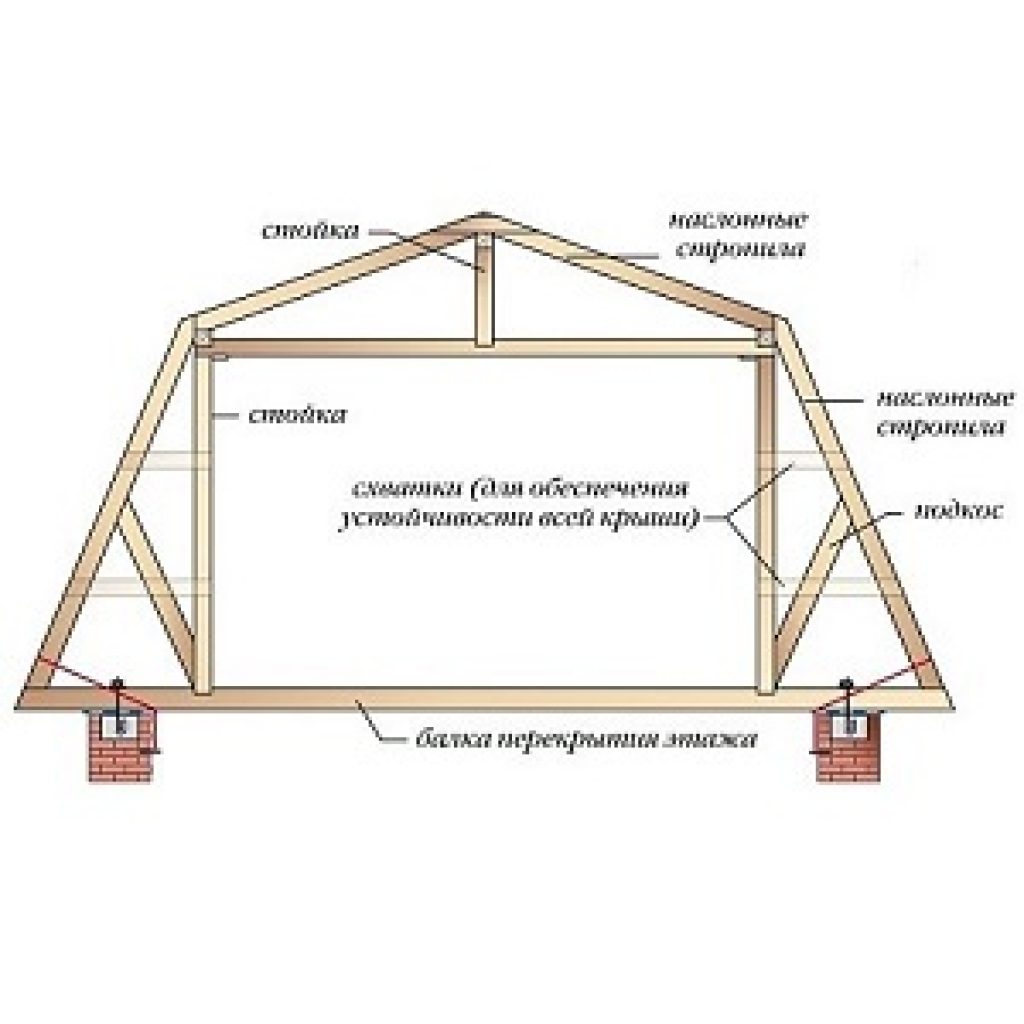

Ломаная двускатная мансарда состоит из двух расположенных под разными углами плоскостей. Конструкция требует использования массивных стропил. Сама стропильная система сложнее, монтаж её требует определённых навыков и знаний. Наиболее часто применяют вариант с выносом стропил за стену. Это позволяет защитить примыкание к стене от осадков. Этот тип каркаса наиболее распространен при строительстве частных домов, используется для надстройки гаражей и других вспомогательных домашних помещений.

Типы крыш

Мансардная крыша может иметь разные варианты устройства, для мансардного этажа подойдет любой тип крыши, кроме плоской.

Дома с односкатной крышей всегда будут оригинально и нестандартно выглядеть. Монтаж и установка такой крыши достаточно просты, скос осуществляется с помощью разной высоты стен. Угол ската колеблется в пределах 30-45%, объясняется такой диапазон очень легко. Если сделать угол наклона меньшим, то на крыше будет скапливаться снег, а это создаст нагрузку на крышу и опоры, придется создавать дополнительные опоры, что уменьшит пространство мансардного этажа. Если же угол будет больше, то появятся сложности в установке крыши, а ее прочность уменьшится в разы. В целом же использование такой крыши является самым простым и доступным по финансам вариантом.

Наиболее популярной является двухскатная крыша, стоимость ее сооружения не очень высока, а внешне такое строение выглядит достаточно привлекательно. При строительстве такой крыши нужно учитывать функциональную особенность мансарды, то, будет она жилой или нет. Нужно рассчитать высоту крыши, чтобы она не мешала свободному перемещению по мансарде. В целом же выделяют два типа двухскатной крыши: симметричная и асимметричная. Ломаная крыша – это разновидность двухскатной крыши, вся разница в том, что одна плоскость разбивается на две, имеющие разный угол наклона. При строительстве такой крыши не нужно возведение стен, а пространство будет лишь на 15-20% меньше, чем на 1 этаже дома

Стропильная система здесь гораздо труднее, ей нужно уделить особое внимание

Четырехскатная крыша – сложный вариант, требующий расчетов. Поверхность крыши получается больше, чем в предыдущих вариантах, а значит, и расходы существенно возрастают. Достоинство заключается в высокой устойчивости к ветрам и прочим «капризам» природы, а также в оригинальном внешнем виде, что считается наиболее привлекательным.

Post Views: 93

Какой должна быть мансарда

Чтобы получилась идеальная мансарда, ее проект лучше подготовить еще на стадии строительства дома. Планирование жилого помещения влияет на постановку несущих элементов крыши. Когда приходится обустраивать комнату в уже построенных частных домах, возникают трудности с прокладкой теплоизоляции, расположением лестницы, заказом дверей и окон. Для деревянных элементов требуется защитная обработка.

Чаще всего мансарды планируют под крышами:

ломаными двускатными;
двускатными.

Двускатная крыша часто встречается на фото частных домов, возведенных в традиционном стиле. Такая кровля представляет собой два пересекающихся прямоугольника. У нее несложная конструкция, вместе с тем проект смотрится аккуратно и мило.

Важно! Оптимальный вариант для мансарды – двускатная ломаная крыша с наклонными стропилами, такая конструкция оставляет максимум полезного пространства.

Для изготовления стропил используют хвойные породы деревьев. Материал тщательно ошкуривают и просушивают. Влажность не должна превышать 18%. В противном случае стропила со временем могут деформироваться, что приведет к перекосу всей постройки.

Технология строительства мансардной крыши своими руками

Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

Сделать самому.
Обратиться к специалистам.

Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.

Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.

Создание будет проходить в два основных этапа:

создание каркаса,
обустройство кровли.

Для проведения работ потребуются различные материалы:

Деревянный брус различного сечения.
Доски толщиной 3-4 см и шириной 15 см.
Кровельный материал (шифер).
Утеплитель.
Пароизоляция.
Гидроизоляция.
Гвозди на 80 мм.

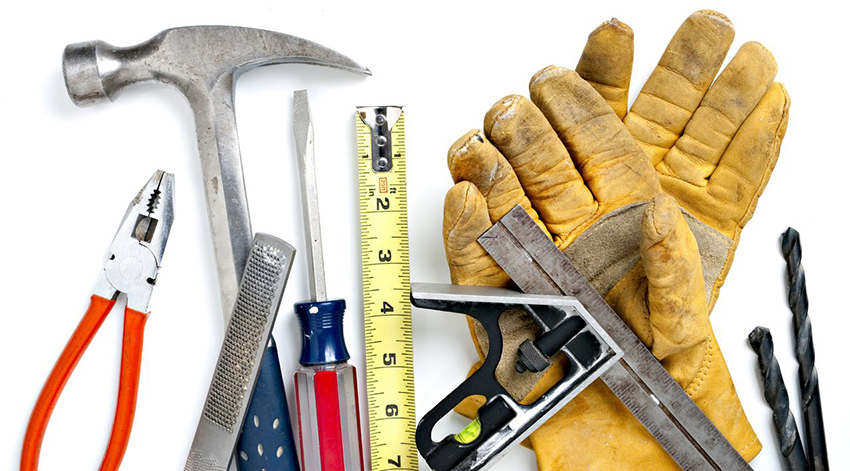

Потребуются также инструменты для работы:

Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.

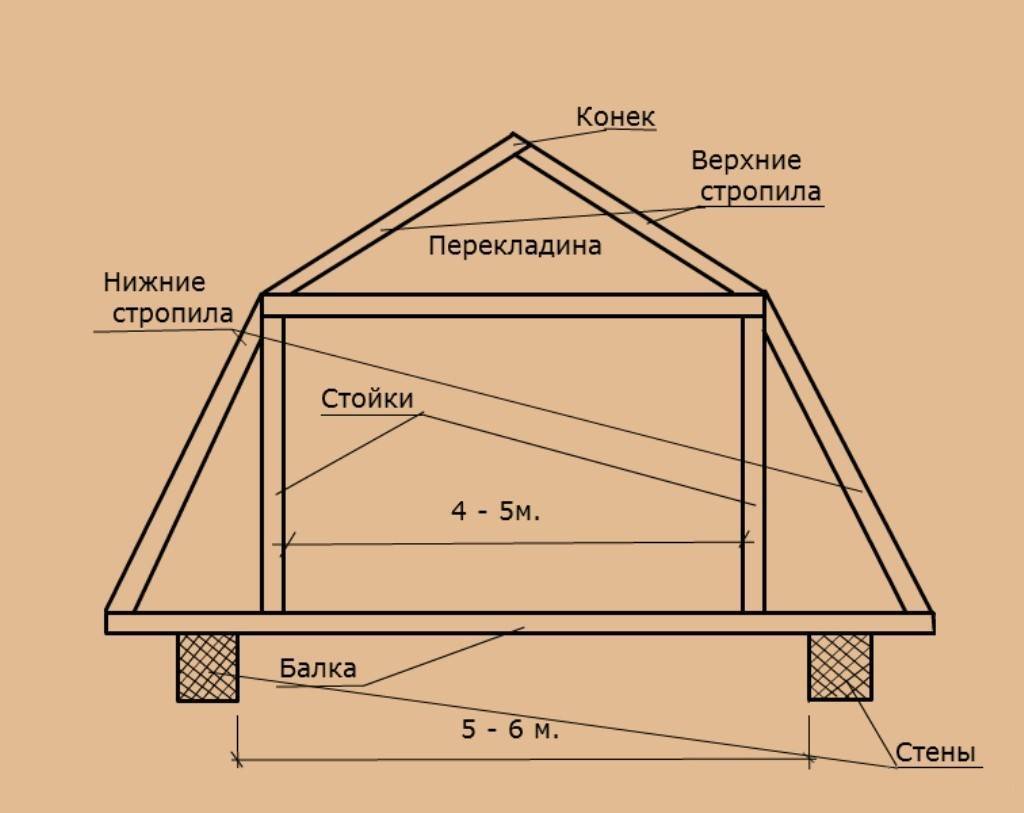

Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.

Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации

В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме

Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши

Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды

Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу

Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.

При определении веса учитываются:

вес стропил и балок,
вес утеплителя,
вес гидроизоляции,
вес кровли.

Сначала определяется вес на единицу площади, и затем умножается на её величину.

При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.

Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.

Виды крыш мансардного типа

Дать полную классификацию невозможно, в каждом проекте допускаются индивидуальные изменения, конкретные решения принимает застройщик. Рассмотрим лишь главные виды крыш мансардного типа по общепринятой классификации.
