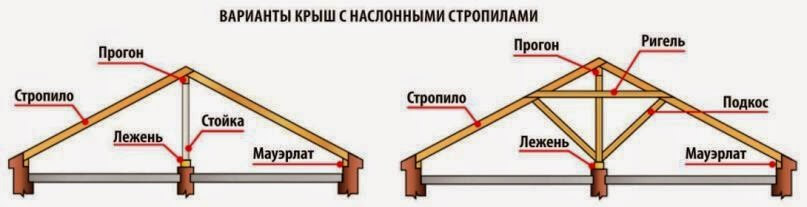

Стропильная система с наслонными стропилами
В стропильной системе с наслонными стропилами верхний конец каждой стропильной ноги опирается на прогон, который через стойки передает нагрузку на внутреннюю несущую стену здания. Благодаря наличию опоры у верхнего конца, стропильная рама не создает распора (давления на стены в горизонтальной плоскости в противоположных направлениях) на нижних концах стропил.
В системе с наслонными стропилами не нужна затяжка для компенсации распора. Детали стропильной системы и несущие стены дома менее нагружены.
При устройстве мансарды такую крышу удобно опирать на аттиковые стены (продолжение наружной стены выше перекрытия) высотой 1-1,5 м. Стропильная система с наслонными стропилами имеет
достоинства:
- Универсальность — пригодна для устройства крыш с пролетом до 16м., для монтажа на легких стенах (каркасных, деревянных), для крыш с малым углом наклона скатов.
- Крыша с наслонными стропилами имеет меньший вес, расход пиломатериалов, проще в монтаже, чем такая же крыша с висячими стропилами.
- Менее чувствительна к неравномерной нагрузке на скаты — меньше деформации и действие боковых сил на стены дома.
и недостатки:
Кровля из сэндвич-панелей
Устройство сэндвич — панелей
Нельзя не упомянуть и такой материал, как сэндвич-панели. Он возник с бурным развитием в последнее время технологии «быстрого строительства». Изготавливаются они из 2-х листов стали, а также одного слоя утеплителя. Панели имеют очень неплохие характеристики прочности и по заявлению производителей могут даже соперничать с другими материалами по стойкости к температурным перепадам, в границах от -50 до +50.
Такие панели хорошо будут смотреться на крышах разного типа и вида, но в основном, их применяют в сфере офисного возведения зданий, торговых площадей, ангаров. При желании можно такие панели спокойно окрашивать в любые цвета, что, конечно же, позволяет улучшить эстетический вид строений из этого материала.
В основном, такие панели, благодаря своей модульности, хорошо зарекомендовали себя в постройке сараев, подсобных помещений для хозяйственного инвентаря, но можно встретить и дома, изготовленные по этой, пришедшей к нам с запада, моде на сэндвич-панели.
С помощью сэндвич-панелей, можно довольно легко возвести крышу здания, при этом внутри помещения будет комфортно и тепло в зимний период, а летом будет приятная прохлада. К недостаткам данного материала, пожалуй, можно отнести лишь относительно недолгий срок службы, всего лишь 30 лет.
Итак, уже давно известно, что каждый дом может дать информации о своём хозяине гораздо больше, чем он сам о себе расскажет. Стены дома, а особенно его крыша поведают не только о достатке, но и о вкусах его владельцев. Помните об этом при выборе красивой, удобной, а главное, подходящей крыши для вашего будущего жилища.
Как выбрать кровельные материалы
Разновидности кровельных материалов Кровельные материалы – это и надежность защиты помещения от влаги и холода, и экологичность, и соответствие архитектурному решению. Поэтому для выбора подходящего кровельного материала необходимо учитывать целый ряд факторов.
Разные кровельные материалы имеют различную «продолжительность жизни». Некоторые уязвимы для перепадов температуры и повышенной влажности, со временем они утрачивают качество. Другие обладают повышенной хрупкостью. Иные являются дорогими и в установке. Поэтому выбор должен диктоваться гармоничным соединением следующих параметров:
- Длительность службы. Простейший вариант кровли, до недавнего времени практически исчезнувший, а теперь активно продвигаемый в качестве экологичного – крыши из тростника. Они имеют очень хороший внешний вид, но срок их жизни невелик. Через несколько лет тростник придется заменять. В тоже время черепица и металлочерепица – долгоживущие и устойчивые к влаге варианты кровли.
- Удобство при монтаже. Крупные листы профнастила или стали располагаются на обрешетке очень легко, установка их производится быстро, но они не всегда создают наилучшие условия в плане экологии.
- Устойчивость к метеорологическим воздействиям. Керамическая черепица достаточно хрупка, но отлично защищает от влаги. Крыша из профнастила может повреждаться ветром. Поэтому следует определиться, насколько в конкретных условиях удобно использовать тот или иной тип кровли – стоит ли дом на открытом месте с сильными ветрами или, наоборот, прикрыт холмами, много ли солнца на него попадает и другие подобные нюансы.
- Создание оптимальных условий для проживания. Самыми экологичными и «дышащими», обеспечивающими наилучшие условия для жильцов вариантами кровли является керамическая черепица и обработанный тростник. Хотя при этом они имеют ряд других недостатков, как малый срок службы, или хрупкость. Мансардные крыши лучше делать именно из таких экологических материалов, иначе помещения мансард могут оказаться крайне некомфортными. Например, раскаляясь под стальной крышей.
- Соответствие архитектурному решению. Хотя в настоящее время кровля изготавливается из качественных материалов, внешний вид некоторых из них может не соответствовать стилю архитектурного сооружения. Поэтому необходимо учитывать, насколько данный вариант кровли впишется в проект, иначе здание приобретет вульгарный и уродливый вид.
Кровля для частного дома – многообразие форм
Многообразие форм поможет не только определиться с наиболее подходящим способом защиты здания от погодных условий, но и найти свое решение для реализации дизайнерских идей для создания оригинального образа.
Прежде чем приступить к выбору типа кровли для собственного жилища, имеет смысл ознакомиться с конструктивными особенностями различных вариантов ее исполнения.
Если говорить о глобальном разделении крыш на виды, то основными критериями являются:
- тип материала;
- уклон кровли;
- вид и форма конструкции.
Основное влияние на выбор типа конструкции будут оказывать погодные условия в данной местности – нет смысла сооружать крышу с небольшим уклоном в местах с большим количеством осадков в зимнее время (снег будет скапливаться и впоследствии разрушать конструкцию).
Основная классификация крыш происходит по форме и количеству скатов. Скат – это уклон кровли более чем на десять градусов. Крыши бывают с одним, двумя и четырьмя скатами.
Реже, но все же встречаются в сфере строительства частных домов, купольные и конические модели кровли. Если в конструкции крыши встречаются несколько вариантов исполнения и форм, то она называется комбинированной.
Итак, разберем подробнее варианты исполнения крыш в частных домах разных размеров и форм, находящиеся в различных климатических условиях:
односкатная кровля – самая простая и экономически выгодная конструкция, не требующая больших финансовых и трудовых затрат для монтажа;
двухскатная – не менее демократичная по стоимости конструкция кровли, которая часто применяется для зданий самой разной формы (идеальна для регионов с большим количеством снега);

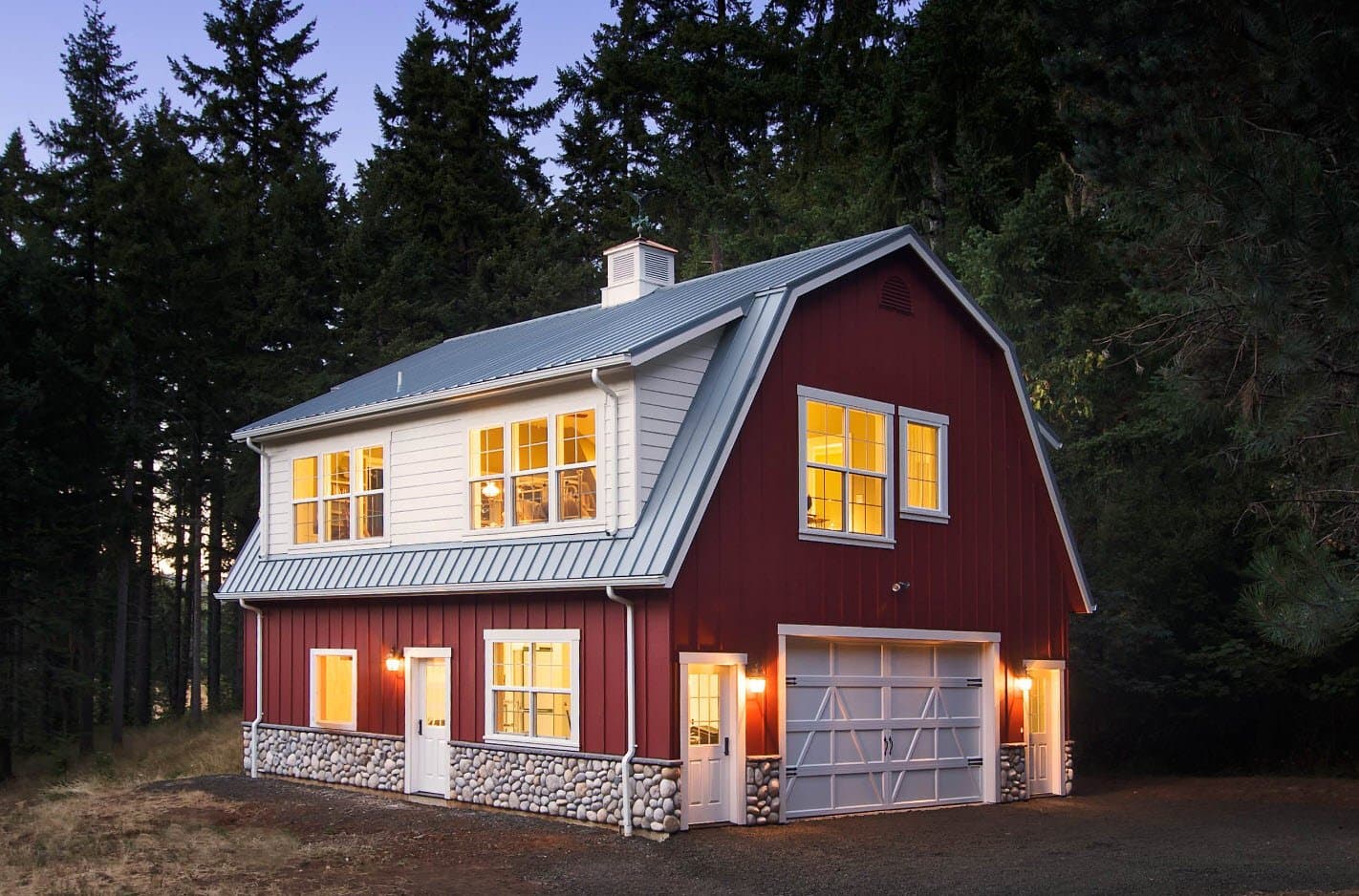

мансардная крыша – вариант двухскатной кровли с ломаным профилем (каждый скат имеет два уровня, первый – пологий, второй – падающий);
вальмовая крыша подходит для зданий с большой площадью. Она способна выдерживать большие ветровые нагрузки;
вальмовая кровля с дугообразным склоном (по типу пагоды) встречается нечасто из-за сложности изготовления. Но внешний вид имеет очень привлекательный, оригинальный;
шатровая – разновидность вальмовой кровли, которая идеально подходит для зданий квадратной формы (крыша состоит из четырех треугольников, сводящихся вершинами по типу шатра);
полувальмовая кровля – еще один подвид вальмовой крыши (немного усложненная конструкция для двускатной кровли);
многощипцовая крыша имеет достаточно сложную по исполнению конструкцию (подходит как для квадратных, так и для прямоугольных домов);
сводчатая крыша – название говорит само за себя – крыша имеет форму свода (редко применяется в качестве основного вида кровли жилых зданий, чаще служит дополнением);
бубновая кровля представляет собой сведенные к центру четыре ромба и идеально подходит для домов, имеющих форму квадрата в основании.
Помимо классификации по форме, существует разделение крыш на:
- эксплуатируемые;
- неэксплуатируемые.
Название говорит само за себя. К эксплуатируемым крышам относятся плоские кровли, на которых можно обустроить зону отдыха на свежем воздухе, площадку для занятий спортом, террасу и даже газон с растениями.
Преимущество плоской крыши не только в простоте исполнения, минимальном количестве материалов и временных затрат, но и в том, что такую кровлю не сорвет даже сильный ветер.
Играют роль и дороговизна земельных участков в черте города, и желание иметь свой зеленый уголок в шаговой доступности, и возможности современного рынка материалов и растений для организации подобных оазисов на крышах.
Если говорить не только об эстетической стороне использования поверхности крыш, но и практической, то наиболее популярным способом создания эффективного пространства является установка солнечных батарей.
Также, все варианты крыш можно разделить на две группы:
- чердачные;
- бесчердачные.
Если расстояние между перекрытием и поверхностью крыши не превышает полутора метров, то такой вид кровли считается чердачным. Обычно это пространство используется од технические нужды. Бесчердачную кровлю используют в случае, если есть идеи использования пространство под крышей для организации жилых помещений.
Что нужно знать при установке стропильной системы
Стропила выступают основной опорой для обрешётки и, следовательно, самой кровли, уложенной поверх неё. В зависимости от конфигурации стропильная система монтируется висячей или наслонной. Рассмотрим основные элементы каждой из них.
Стропильная система должна выдерживать вес кровельного покрытия, а также снеговые и ветровые нагрузки
Наслонные стропила:
- используются при наличии в доме опорных стен или перегородок;
- монтируются при расстоянии от одного пролёта крыши до другого в пределах 4–6 м и оборудуются дополнительными опорами, если пролёты намного шире;
- представлены двумя стропильными ногами, опирающимися на мауэрлат и соединяющимися на коньковом брусе. В качестве соединительных элементов применяются ригели;
- изготавливаются из материала сечением от 5 см и более. Промежуток от одного стропила до другого составляет 1–1,5 м. Для дополнительной опоры под стропильными ногами фиксируются подпорки из дерева.
Наслонные стропила устраиваются при небольших пролётах между стенами здания
Висячие стропила:
- монтируются, если между стенами нет перегородок, а пролёт кровельной конструкции составляет более 7 м;
- незаменимы в строительстве мансарды, когда установка перегородок под стропильным каркасом нецелесообразна;
- представлены в виде двух стропильных ног, которые соединяет горизонтальная затяжка, укреплённая вертикальной стойкой и наклонными подкосами;
- не нуждаются в дополнительном усилении за счёт опоры затяжки к мауэрлату.
Висячие стропила применяются в домах без перегородок и с большими межстеновыми пролётами
Виды крыш частных домов, их формы и варианты с фото
Итак, в зависимости от количества скатов, крыши бывают самой разнообразной формы. Самый простой вариант — это кровля с одним скатом. Уклон на таких крышах относительно мал (+- 30°), и обычно их ставят на небольшие жилые или хозяйственные постройки.
Но, как всегда, из правил есть исключения, и хорошие архитекторы могут придать дому свой неповторимый облик, используя односкатную крышу.
Двускатная — самая популярная и распространенная конструкция кровли. Чаще ее скаты имеют одинаковую длину и наклон (30-45 градусов), то есть зеркальны. Но, в некоторых случаях (например, при планировании мансардного помещения), целесообразней и оригинальней делать разные размеры и (или) уклоны скатов.
Также это хороший вариант формы крыши для частных домов с пристройкой.
Чем хороша такая форма кровли, если рассматривать не эстетическую составляющую, а практическую? Технологии возведения двускатной конструкции отработаны годами и относительно несложны.
Значит мастеров хватает, стоимость работ приемлема, а сроки монтажа невелики. К тому же объемы необходимого материала и затраты на него находятся в пределах разумного, что также не может не радовать.
Многоскатная крыша частного дома не имеет ограничений по фантазиям. Выше я уже перечислял несколько традиционных вариантов. Но архитекторами и дизайнерами путем совмещения разных форм скатной кровли проектируются сложные и оригинальные крыши, которые трудно классифицировать и дать единое название.
Для начала посмотрим классические формы кровли — все же они более приемлемы и доступны для реализации в частном домостроении.
Трехскатная крыша
Название говорит за себя — кровля состоит из трех скатов, два из которых обычно зеркально одинаковы по форме и размеру. Такая форма крыши используется для пристроек к основному зданию — например, для террасы или крыльца.
На фото трёхскатные крыши, отличающиеся по форме и конструкции: первая — шатрового типа, вторая и третья — варианты трехскатки вальмового типа.
Четырёхскатная форма кровли

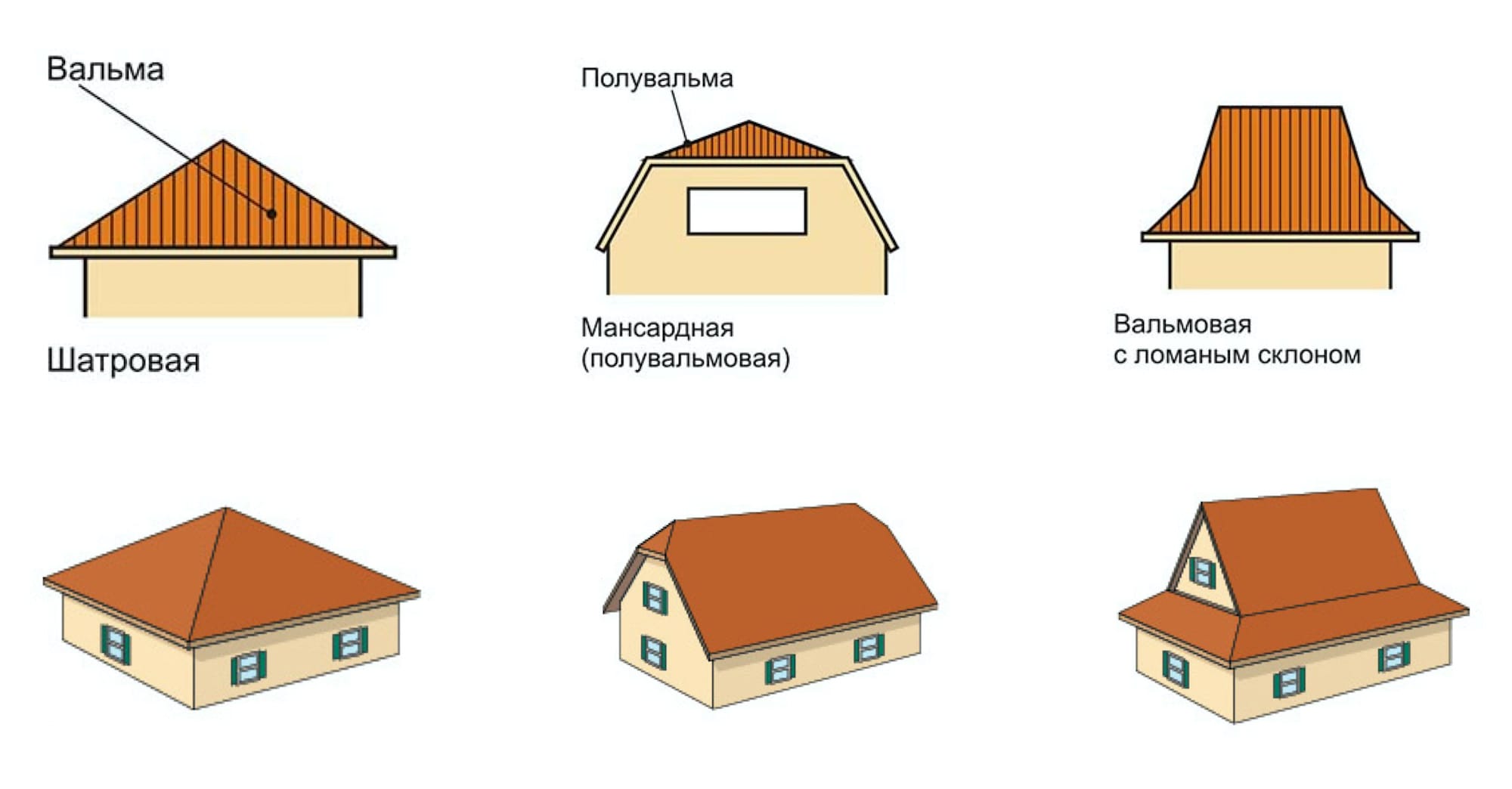

Очевидно, что чем больше скатов, тем сложнее монтаж. Четырёхскатные крыши классифицируются в зависимости от формы и конструкции стропильной системы.
Шатровая. Крыша состоит из четырех треугольных скатов, которые сходятся в верхней точке, о чем я уже упоминал выше. По виду конструкция напоминает пирамиду с квадратным или прямоугольным основанием. Особенностью такой кровли является отсутствие горизонтального конька и фронтонов.
Вальмовая. Для более «вытянутых» по длине домов шатровая кровля не подойдет — два ската будут иметь слишком большой уклон и визуально такая кровля будет некрасива. Похожий внешне и популярный в частном домостроении вариант — крыша вальмового типа, где присутствует горизонтальный конек.По конструкции это та же двускатка, но фронтоны не вертикальны, а наклонены под углом и выполняют роль скатов, которые называют вальмами. Соответственно, конек укорочен, а два других ската получаются в форме трапеций.
Плюсы вальмовой крыши (они же относятся и к кровле шатрового типа): — Оптимальные аэродинамические свойства формы кровли позволяют противостоять ураганам с сильными порывами ветра. — Крепкая устойчивая конструкция имеет большой срок эксплуатации. — Не требуется монтаж деревянных или кладка кирпичных фронтонов.
Полувальмовая. Этот вид крыши, так же, как и вальмовая, предполагает наличие четырех скатов и конек, но имеет небольшие фронтоны, которые образуются за счет «срезанных» (укороченных) вальм. В зависимости от того, с какой стороны укорачивается треугольник вальмы (сверху или снизу), крыши имеют различную форму.
Посмотрите еще несколько фото многоскатных крыш оригинальной архитектуры.
Фото красивых крыш сложной формы
Из чего состоит крыша?
Основными элементами крыш, принимающими нагрузки извне и передающими их стенам, являются стропила. Их можно приобретать комплектно на деревообрабатывающем предприятии или изготавливать на месте из доски или бруса. В частности, для сборки каркаса крыши небольшого дома с пролётом до 6 м часто применяют сдвоенную доску 50х150 мм либо древеснополимерные двутавровые балки.
Деревянные стропильные ноги изготавливаются из бруса или доски, сечение которых зависит от расчетной нагрузки на конструкцию
Стропила раскрепляют изнутри диагональными связями, а затем обвязывают доской 25 мм, используя в качестве крепежа гвозди или болты. При большой площади крыши, а также в регионах со значительной снеговой нагрузкой каждая стропильная ферма должна быть усилена внутренними раскосами. Места примыкания элементов друг к другу фиксируются либо дощатыми накладками, либо стальными пластинами.
Стропильная ферма
Основные части стропильной системы
Разновидности стропил
Все деревянные конструкции для строительства изготавливаются согласно ГОСТ Р 56705-2015. В нём же даны определения видов стропил, которые могут применяться в тех или иных типах кровель.
Таблица. Основные виды стропил.
| Внешний вид и местоположение стропила | Характеристика элемента |
|---|---|
Висячие стропила | Висячими стропилами называют наклонные элементы, не имеющие опоры сверху, а опирающиеся только на мауэрлат по концам. Снизу они соединены затяжкой, воспринимающей распорные нагрузки. |
Наслонные стропила | Наслонные стропила опираются не только на стены здания, но и на вертикальные подстропильные стойки по центру. |
Накосные стропила | Накосными называют диагональные стропила, образующие границы в тех местах, где одна плоскость крыши переходит в другую. Эти элементы присутствуют только в каркасах вальмовых крыш. |
Нарожник | Нарожником называют укороченное стропило, поддерживающее участок крыши между двумя накосными стропилами. |
Все остальные элементы кровельных каркасов монтируются лишь для обеспечения устойчивости стропилам и присутствуют в системе не всегда.
Некоторые элементы монтируют только для обеспечения устойчивости
В двухскатных крышах обычно применяются наслонные стропила, соединяемые вверху либо внахлёст, либо с помощью деревянных или металлических накладок. Если их длина превышает 4 метра, прямой угол, образуемый затяжкой и стойкой, усиливают подкосом. Снизу стропила крепятся к мауэрлатным балкам, смонтированным по периметру стен, с запилом или без него, и фиксируются стальными уголками, скобами или пластинами, с усилением соединения упорным бруском.
Крепление стропил к мауэрлату
В домах с мансардами наслонные стропила обычно не применяют, так как центральные опоры будут мешать комфортной эксплуатации помещения. Поэтому здесь в каркасе крыши обычно проектируются висячие стропила, вместе с затяжкой образующие прямолинейную треугольную ферму. При необходимости их усиливают с двух сторон вертикальными пространственными рамами, состоящими из лежней снизу, прогонов сверху и соединяющих их стоек, которые на фото снизу играют в интерьере роль зонирующего элемента.
Интерьер мансарды в деревянном доме
Деревянные балки на мансарде
Стропила часто оставляют на виду
Эти рамы могут образовывать стенки мансардного помещения и зашиваться доской или любым листовым материалом. Что касается самих стропил, то их, вместе с усиливающими элементами, нередко частично или полностью оставляют на виду с целью использования в дизайне помещений.
Виды кровельных материалов
Подбор материала для кровельных работ для скатной кровли
Виды крыши определены материалом покрытия для кровли. Крыша может быть черепичной, железной, гонтовой, медной и так дальше. Подбор покрытия для кровли первым делом устанавливается возможностями в финансовом плане застройщика, художественными предпочтениями муж и жена и его самого, во вторую очередь — формой кровли и ее уклоном. Кровли криволинейных форм накрывают мелкоштучными или эластичными покрытиями, листовые материалы более годятся для простых односкатных и двускатных кровель. Если есть наличие переломов (наклонные ребра, ендовы) раскрой листов меньше разумен.
Таблица демонстрирует самые маленькие уклоны кровли для различных видов покрытий для кровли
Для кровель обычных форм можно применять любые материалы кровли без границ. Кровли сложной криволинейной формы можно оформить только мелкоштучным (настоящая черепица, сланцевый шифер, гонт, дранка), эластичным (черепица на основе битума) покрытием. Подходит также крыша из стали оцинкованной, меди, стали с титан-цинковым покрытием при условиях индивидуальной нарезки компонентов и производстве фальца прямо на месте.
Кровли домов, сделанных гением испанского архитектора Антонио Гауди столетие назад, накрывали керамической черепицей, изготовленной по чертежам архитектора. Ондулин тут, кстати, не подходит
Итак, мы проверили, какие могут быть виды кровли. Что подобрать для себя? Первым делом, кровля обязана отвечать бюджету. Чем тяжелее форма, тем денег побольше нужно будет потратить. С двухскатной кровлей управится любой застройщик. В Германии таких кровель процентов 80. А мы чем хуже? Если есть наличие средств можно обдумать о чем-то более необычном, но и простое можно выполнить красиво.
Типы крыш в зависимости от уклона
Второй признак, который делит все крыши на две группы, — это угол наклона скатов. Кровля, угол наклона которой не превышает 12° считается плоской, а с большим уклоном — скатной.
Обычно плоской кровлей завершают строительство общественных, промышленных, офисных и многоэтажных жилых зданий. На частных домах до недавнего времени плоскую крышу практически не делали. Но с ростом популярности современных архитектурных стилей, вроде минимализма, хай-тека, индастриала и лофта, частные дома с плоской кровлей стали встречаться все чаще. Особенно у зданий, построенных в городской черте в районах с плотной застройкой. Это связано с важным преимуществом плоской кровли — возможностью сделать на ней зону отдыха. При этом обустраивать террасу сразу не обязательно — все типы плоских крыш можно переоборудовать под зону отдыха в любой момент.
К слову, о видах плоских крыш. У плоской кровли может быть целых пять вариантов кровельного пирога:
- Стандартная плоская крыша. Базовый вариант кровельного пирога, в котором бетон закрывают пароизоляцией, поверх нее укладывают утеплитель и защищают его гидроизоляционным слоем.
- Инверсионная плоская крыша. Старые виды плоских крыш иногда начинали протекать из-за разрушения гидроизоляционных материалов под воздействием ультрафиолетовых лучей. Чтобы избежать этого, гидроизоляцию стали стелить прямо на бетон, укладывая утеплитель уже поверх нее. Естественно, для такой конструкции можно использовать только непоглощающие влагу виды теплоизоляционных материалов: пенопласт, экструдированный пенополистирол.
- Дышащая плоская крыша. Даже в качественно сделанный кровельный пирог плоской крыши может попадать влага. У обычной плоской кровли попадание влаги приводит к пузырению и растрескиванию. Чтобы вывести влагу из кровельного пирога, крышу делают дышащей. Для этого в толще кровельного пирога устанавливают аэраторы, заполненные сыпучим негигроскопичным утеплителем, например, керамзитом. Один аэратор обеспечивает вентиляцию 50 м2 крыши.
- Эксплуатируемая плоская кровля. Этот тип плоской крыши дома как бы двуслойный: сначала делают стандартный кровельный пирог, только в качестве гидроизоляции используют не битумные материалы, а нетканые мембраны, а поверх него уже укладывают террасное покрытие. Это могут быть деревянные доски, керамическая или тротуарная плитка, гравийная посыпка.
- Зеленая крыша. На плоской кровле можно сделать настоящий газон или даже посадить сад. Для этого укладывают базовый кровельный пирог, но гидрозащиту делают в несколько слоев из битумных и нетканых материалов. Поверх гидроизоляции делают дренаж, насыпают землю и высаживают растения. Чем крупнее растения, тем толще должен быть слой грунта.
Кроме возможности обустройства террасы, плоская крыша дает еще одно существенное преимущество: она вообще не уменьшает жилую площадь этажа под ней. Даже сложные мансардные крыши частных домов срезают часть площади скатами.
Хотя частные дома с плоской крышей сейчас строят чаще, чем раньше, все равно речь идет о долях процентов. Большинство кровель — скатные, то есть с заметным наклоном конструкции. Они проще и дешевле в монтаже, еще и служат дольше, поскольку влага, попавшая на скаты, быстро стекает со свесов в водосточную систему.
В отличие от воды, снег на скатной крыше с уклоном меньше 60° задерживается. Но не так, как на плоском покрытии, где выпавший снежный покров лежит мертвым грузом всю зиму, если его не чистить регулярно. Поэтому нагрузка на все виды скатных крыш частных домов в несколько раз меньше, чем на плоскую кровлю. Следовательно, и несущая способность фундамента со стенами может быть намного ниже, что заметно снижает стоимость строительства дома.
Кроме того, скатная кровля — это классика. Если дом выполнен в любом из традиционных стилей, то его нужно перекрывать скатной крышей. Плоская кровля на таком здании будет смотреться инородно и попросту некрасиво.
