Строительство
Первым шагом в строительстве дома с мансардой является подготовка места под строительство. Необходимо провести маркировку участка, убрать растительность и выполнить земляные работы, чтобы создать равномерную плоскость на участке.
Далее следует строительство фундамента, который обеспечит надежную основу для вашего дома. В зависимости от типа грунта и размеров дома, выбирается подходящий вид фундамента.
После установки фундамента начинается возведение стен. Для строительства дома с мансардной частью рекомендуется использовать кирпич или блоки из ячеистого бетона, так как они обладают хорошими изолирующими свойствами и способствуют сохранению тепла внутри помещений.
Далее необходимо приступить к монтажу крыши
В случае дома с мансардой, очень важно правильно выбрать вид кровли, учитывая особенности мансардного этажа. Рекомендуется обратиться к специалистам, чтобы выбрать оптимальный вариант кровли, который будет эстетичным и надежным
После установки крыши необходимо провести отделочные работы внутри дома. Установка перегородок, проведение электричества и водопровода, утепление стен и полов — все это важные шаги, которые необходимо выполнить согласно проекту.
При строительстве мансарды особое внимание следует уделить освещению и вентиляции помещений. Мансардные окна и вентиляционные системы позволят создать комфортное и здоровое пространство на этаже под крышей
Наконец, последним этапом строительства является отделка фасада и благоустройство прилегающей территории. Фасад дома должен быть не только красивым, но также устойчивым к воздействию внешних факторов.
| Этапы строительства дома с мансардой: | Советы и рекомендации: |
| Подготовка места под строительство | Проведите комплексные земляные работы для создания ровной плоскости. |
| Строительство фундамента | Выберите подходящий тип фундамента, учитывая грунт и размеры дома. |
| Возведение стен | Используйте кирпич или блоки из ячеистого бетона для хорошей изоляции. |
| Монтаж крыши | Обратитесь к профессионалам для подбора оптимального типа кровли. |
| Отделочные работы внутри дома | Следуйте проекту, устанавливайте перегородки, проводите коммуникации. |
| Освещение и вентиляция мансарды | Рассмотрите возможность установки мансардных окон и вентиляционных систем. |
| Отделка фасада и благоустройство территории | Подберите качественные материалы для долговечной и привлекательной отделки. |
Подведение коммуникаций
Готовый дом, еще до отделочных работ, подключают к водопроводу, канализации, газопроводу. Устанавливается отопительное оборудование. Линия электросети подводится перед началом строительства, так как электричество нужно для полноценной работы строителей. После возведения стен и кровли электропроводка разводится по дому и участку в соответствии с разработками архитектора.
Часто в загородных домах вместо центральной канализации обустраивается собственная выгребная яма с септиком. Это тоже осуществляется на данном этапе. Для обеспечения дома водой может быть выкопана собственная скважина.
Инженерные коммуникации домаИсточник cadmaster.ru
Плюсы и минусы домов из кирпича
Кирпичный дом – красивое капитальное строение, которое можно использовать и для летнего отдыха, и для постоянного проживания. Данный материал предоставляет практически неограниченные дизайнерские, архитектурные возможности, является максимально прочным и универсальным, подстраивается под запросы владельца.
Кирпичные дома считаются одними из наиболее надежных, но их постройка довольно затратна.
Как и у любых других типов построек, у домов из кирпича есть свои сильные и слабые стороны. К достоинствам кирпичных домов можно отнести:
- Способность долгое время удерживать тепло в сильные морозы и сохранять прохладу в знойные дни.
- Высокая пожарная безопасность – кирпичная постройка никогда не возгорится так, как деревянная.
- Неподверженность воздействию снега, града, дождя, резких температурных скачков, прочих атмосферных сюрпризов конструкция также не боится.
- Универсальность в плане стилевых и архитектурных решений.
- Хорошая экологичность.
Недостатки:
- Качественный кирпич стоит дорого, а некачественный имеет низкие эксплуатационные показатели.
- Масса материала внушительная, поэтому под дом вам придется делать надежный, мощный фундамент.
- Кирпичные стены нуждаются в отделке.
В готовых постройках жить лучше постоянно, а для временного проживания использовать деревянные или другие конструкции. Больше подробностей о том, из чего лучше построить дом читайте тут.
Освещение
Очень важно, чтобы в мансарде было достаточно естественного освещения. Когда имеет место односкатная крыша, этот вопрос решается достаточно просто
Прямо на фронтонах монтируют большие окна. Если кровля имеет ломаный вид, существует несколько подходов:
- Устанавливаются оконные системы, прямым врезанием в кровлю;
- Делаются скатные конструкции, где предусмотрено крепление окон прямо на фронтоне.
Отрицательной стороной такой конструкции можно назвать сложную стропильную систему, так как окна требуют использования дополнительных деталей, чтобы увеличить жесткость строения.
Пример естественного освещения мансарды
На каждом чертеже двухэтажного дома, где эксплуатируется мансарда, необходимо показать важнейшие коммуникации:
- Водопровод;
- Канализацию;
- Вентиляцию;
- Электрическую проводку.
Какие бывают мансарды
Чтобы помещение под крышей на самом деле можно было комфортно использовать, оно должно удовлетворять некоторым требованиям: иметь удобную форму, быть хорошо утепленным, освещенным и грамотно спланированным.
Мансардный этаж может иметь самую разную геометрическую форму – ломаную или треугольную, с симметричными или асимметричными сторонами.
Планировка мансарды фото: варианты расположения крыши относительно стен строения
Этаж может быть расположен по одну сторону от строения или располагаться по всей его ширине, причем как в пределах внешних стен, так и выходить за их границы.
Планировка мансардного этажа фото: типы этажей под крышей
В последнем случае проект этажа обязательно предусматривает установку дополнительных опор, каких-то стенок, колонн или подвесок.
Проект аттиковой стенки с железобетонными столбами
Но в любом случае из всех этих вариантов в итоге получаются следующие виды мансардных этажей:
- отдельный одноуровневый этаж;
- этаж, имеющий двухуровневое развитие;
- двухуровневая организация последнего этажа строения-основы с формированием антресольного этажа.
Варианты подкровельных помещений
Внешние стены мансардного этажа обычно имеют две части:
- вертикальную, которая, как правило, сделана из стенового материала, использованного на нижних этажах;
- наклонную, каркасом которой служит стропильная система, а наружной обшивкой – кровля.
Как будут соотноситься эти части между собой в проекте зависит от ее конструкции.
Важно:
Форма мансардной крыши – главный фактор в проекте, определяющий ее планировку, полезную площадь и удобство перемещения.
Виды мансард по форме крыши
Разновидностей жилых конструкций чердачного типа по форме кровли довольно много, мы же остановимся на некоторых из них.
Односкатная. Такая крыша позволяет избежать боковин, однако ее каркас дает возможность спокойно передвигаться только в одной части подкровельного помещения.
Дом с односкатной мансардой
Двухскатная. Более сложная конфигурация крыши, нежели односкатная, предоставляет больше возможностей для проектирования удобного мансардного этажа. Высота стен мансардного этажа в данном случае достаточна для устройства обычных и даже балконных мансардных окон.
Проекты двухскатных мансардных этажей
Полезная площадь этажа получается ощутимо больше, если кровля по проекту опирается на вертикальную, аттиковую, стену. Ее оптимальный уровень определяют при проектировании помещения с учетом ширины дома и уклона скатов. Расчет мансарды этого типа довольно прост.
Мансарда проекты фото: большой уклон двухскатной кровли дает возможность получить значительное полезное пространство
Ломаная – это двускатная крыша с изломами скатов с силуэтом либо вогнутым внутрь, либо, наоборот, выгнутым наружу.
Ломаная двухскатная крыша
Полезная площадь этажа под четырехскатной крышей дома меньше, чем под двускатной. Большое количество заломов и скосов в подкровельном пространстве уменьшает возможность свободно спроектировать комнаты мансардной квартиры.
Интересный проект дачного домика с четырехскатной кровлей
На заметку: по конструкции мансардная крыша довольно сложная, но создавая под ней помещения разной высоты – и с низкими потолками, и с высотой более 1,9 м, можно максимально использовать пространство чердака.
Как составить проект?
Итак, как же правильно выполнить планировку и составить проект мансардного этажа?
Планировка мансарды
План составляется с учетом следующих требований:
- Высота этажа от пола до самой высокой точки потолка не должна быть менее 2,5м;
- Минимальное отношение площади оконных проемов к площади пола — 1*10, максимальное — 1*5,5.
Таким образом может быть возведена удобная светлая мансарда. Проекты (фото ниже) жилых помещений под крышей составляются с учетом того, что длина вертикальных стен в них должна быть не менее 0,8м. В противном случае собственно мансардой комната считаться не может. Помещение с меньшей высотой стен называется полумансардой.
И мансарда и полумансарда могут быть достаточно удобными
Планировка и проектирование мансардного этажа выполняется с учетом того, какого именно назначения помещение будет здесь расположено. Так для спальни или кабинета проектом здания вполне может быть предусмотрена низкая и узкая мансарда. Под гостиную придется выполнять планировку и возводить высокую кровлю. Под очень же большой крышей можно обустроить подобие настоящей квартиры, разработав проект планировки с зонированием посредством перегородок и устроив сразу несколько комнат.
Под большой кровлей можно устроить целую квартиру
Важно: Составляя проект мансарды своими руками, обязательно следует предусмотреть возможность подведения всех необходимых коммуникаций.
Выбор высоты стен при составлении проекта этажа
Спланировать удобную мансарду можно только правильно выбрав высоту стен. Высота стен мансардного этажа зависит от ширины самого дома. При этом учитывается также угол наклона скатов.
Согласно нормативам при составлении проекта и планировке этажа следует выдерживать длину вертикальных стен в комнате под крышей не менее 1,2м при угле наклона ската в 30гр и 0,8м при угле наклона в 45гр. Но лучше все же сделать их повыше.
Высокие вертикальные стены делают мансарду максимально удобной
Помимо всего прочего проектом должна быть предусмотрена высота мансарды в самом низком месте не менее 0,4м (от верха засыпки перекрытия до мауэрлата). Такие требования предъявляются в связи с тем, что нижние части стропил каркаса нуждаются в периодической проверке и ремонте.
Расчет площади мансардного этажа при составлении проекта
Полезная площадь пола этажа также зависит от особенностей конструкции кровли. Расчет мансарды и составление проекта с использованием формулы длина, умноженная на ширину невозможен, так как это помещение имеет сложную конфигурацию. Каким же способом можно узнать размеры будущей комнаты и соответственно правильно ее спроектировать?
Мансардный этаж имеет сложную конфигурацию
Все расчеты при составлении проекта и планировке стоит выполнять с учетом того, что при угле ската в 30гр. оптимальная высота полезного пространства от пола до точки пересечения вертикали с наклонной стеной в самом узком месте составляет 1.5м, при угле наклона в 45гр – 1.1м.
В общую полезную площадь при разработке проекта и планировке этажа включается также часть пространства высотой до 0,8м, поскольку такие места часто используют под установку разного рода оборудования.
При составлении проекта расчет выполняется с учетом площади используемой под оборудование части помещения
Итак, как посчитать полезную площадь пола этажа при составлении проекта и планировке и узнать размеры мансарды? Ниже приведем пример расчета при устройстве кровли с углом наклона скатов в 45гр.
Простой способ расчета площади мансарды при планировке
Приблизительно узнать реальную жилую площадь этажа при составлении проекта и планировке можно и по упрощенной схеме. В этом случае часть площади пола, ограниченная высотой в 2.2м при расчете учитывается на 100%. Площадь той части помещения, где высота составляет 1.4 – 2.2м учитывается на 50%.
Возведение стен мансарды
По вопросу о том, как правильно класть брус, стыковать заготовки по длине, по углам, информации достаточно. Необходимо учесть, что от того, насколько «продуваемой» будет мансарда, зависит и микроклимат во всем доме. Поэтому лучше применить более сложный, но и самый качественный способ соединения – «на шпонках». Он обеспечит не только максимальное утепление углов, но и повышенную прочность всех сочленений. Но нижний (первый ряд) скрепляется по методу «в полдерева». Он применим и при удлинении заготовок (продольная их стыковка).
Стропильная система
Для того чтобы помещение было удобным, высота потолков примерно на половине площади должна быть равна росту человека. Выбор типа крыши определяется размерами строения. Если оно занимает достаточно большую площадь, то более простая ее конструкция – двухскатная. Нужно ориентироваться на предполагаемую толщину снежного покрова и ветровую нагрузку.
Как правило, для стропильных ног подбираются 15-сантиметровые доски-«сороковки». Интервал между ними выбирается в зависимости от местных условий, но чаще всего – около 1 м. Следует заранее предусмотреть целесообразность и места расположения мансардных окон, так как их блоки крепят между стропилами.
Но здесь нужно учесть, что при уклоне крыши менее 150 в кровлю их монтировать не рекомендуется – только в стены.
Гидроизоляция, утепление, внутренняя отделка, конструкция лестницы, соединяющей с внутренними помещениями строения – на усмотрение хозяев.
- От выбранного типа мансардного помещения зависит конструкция крыши. Учитывая вес стропильной системы, кровельного и других материалов, необходимо определить, выдержит ли имеющийся фундамент такую дополнительную нагрузку?
- Чтобы обеспечить надлежащий микроклимат в «верхнем» помещении, недостаточно знать, как правильно класть брус. Нужно еще и подобрать соответствующую породу древесины. Лучшей для мансарды считается лиственница.
- Наиболее подходящими кровельными материалами для строений с мансардой специалисты считают разновидности черепицы и шифера (но не натуральных, так как они имеют большой вес).
- В качестве утеплителя целесообразно использовать плиты (древесноволокнистые или пенополистирольные). Для повышения качества теплоизоляции (в зависимости от климата) дополнительно можно уложить минвату.
Даже если вы выбрали себе недорогой дом из профилированного бруса , а не роскошный многоэтажный коттедж, мансардный этаж позволит устроиться на нескольких уровнях. Наличие мансарды дарит дополнительную площадь без лишних пристроек. Под крышей своего дома возможно разместить помещение для любых целей – комната для гостей, домашний офис для фрилансера, детская игровая, спортивный или тренажерный зал. А вот, как их оборудовать, расскажем в этой статье.
Строим дом поэтапно: что важно знать
Еще раз повторим одну прописную истину — не занимайтесь самодеятельностью при строительных работах. Все действия имеют свою очередность. Эта последовательность сформулирована благодаря опыту многих поколений строителей. Каждый совет выстрадан и основан на чужих ошибках, которые Вы можете обойти, просто следуя регламентированным пошаговым инструкциям. Если Вы планируете нанимать наемных работников, то позаботьтесь о том, чтобы их работу контролировал квалифицированный ответственный непредвзятый человек. Идеально если Вы сами сможете присутствовать на площадке и наблюдать за процессом. Однако для этого нужно обладать определенными техническими знаниями, ведь только опытный взгляд специалиста способен сразу распознать халтуру на стройке.
Проводка коммуникаций
Инженерные коммуникации, отопление, электропроводка – важная составляющая проекта кирпичного дома.
Водопровод и канализация
Всего существует два способа обеспечения дома водой – подключение к централизованной системе или автономная канализация. Рассмотрим оба варианта.
Для подключения к центральному водопроводу нужен проект. Особенности его создания:
- Прокладывать канализационную и водопроводную системы в одной траншее нельзя.
- Расстояние между идущими параллельно линиями должно составлять от 1.5 м.
- Водопровод при пересечении с канализацией должен располагаться выше, если это сделать нельзя, на трубы монтируется футляр.
Сбрасывать стоки в почвы в местах забора питьевой воды недопустимо. Сантехнические приборы расставляйте таким образом, чтобы протяженность линий до стояков была минимальной.
Также вы можете создать автономную систему. В ее состав входят такие компоненты как:
- Источник питьевой воды.
- Устройство подачи воды и станция автоматического управления. Для подачи водных масс применяют погружные, поверхностные, глубинные насосы.
- Водопроводные сети (внутренние и наружные) с разводкой и точками разбора.
- Наружные и внутренние водопроводные сети, включающие в себя разводку и точки разбора воды.
В качестве источника питьевой воды можно использовать скважину (артезианскую либо на песок) и колодец. Больше информации о способах бурения водяных скважен смотрите тут.
Водопроводные трубы всегда укладывают ниже уровня промерзания грунта и оснащают запорными кранами. В неотапливаемых помещениях и местах ввода водопровода в дом их нужно утеплять. Сантехнические устройства монтируют согласно инструкции производителя. Санузел может состоять только из туалета или ванны и туалета. Не забывайте о необходимости создания системы очистки стоков.
Электрика
Монтаж проводки в частном доме из кирпича начинают с подготовки – составления схем проводки, выполнения разметки, пробивочных работ. Сразу определитесь с местом ввода проводов и кабеля, моста установки щита распределения.
Затем можно будет подготавливать монтажную и электрическую схемы, размечать места установки электрических приборов, розеток, выключателей, светильников, соединительных коробок и других элементов системы. После разметки подготавливаются схемы трасс прокладки проводки.
Все линии проводки подсоединения розеток, осветительных групп подводят к щиту с автовыключателями. Допустимая величина тока для проводника определяется с учетом его сечения, условий охлаждения (закрытая или открытая проводка), материала. К разветвительным коробкам нужно оставить свободный доступ – он позволит контролировать состояние соединений во время их эксплуатации.

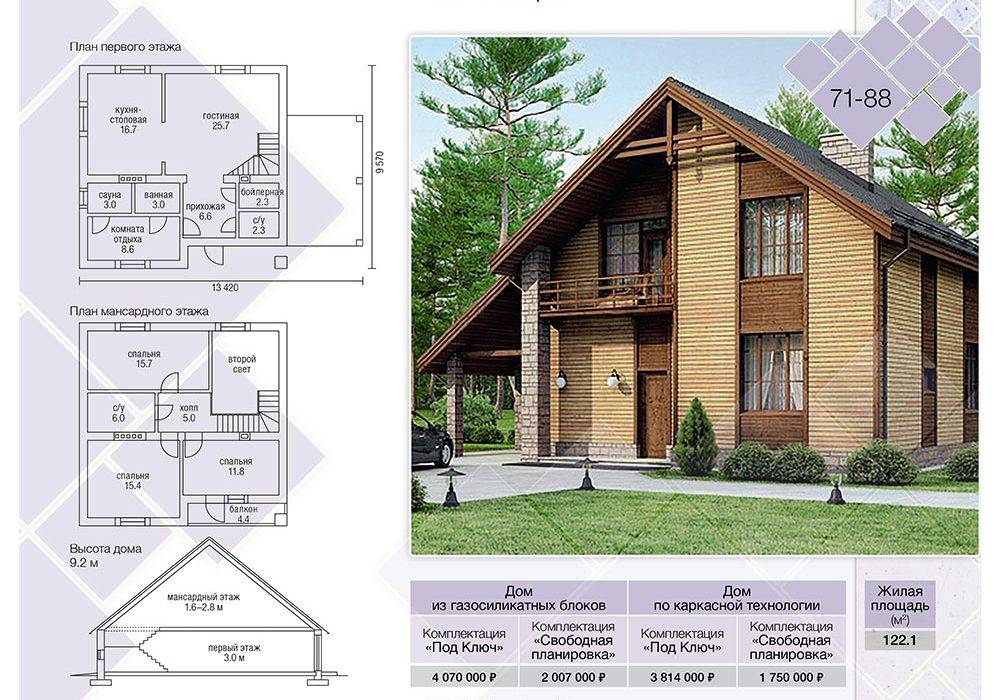

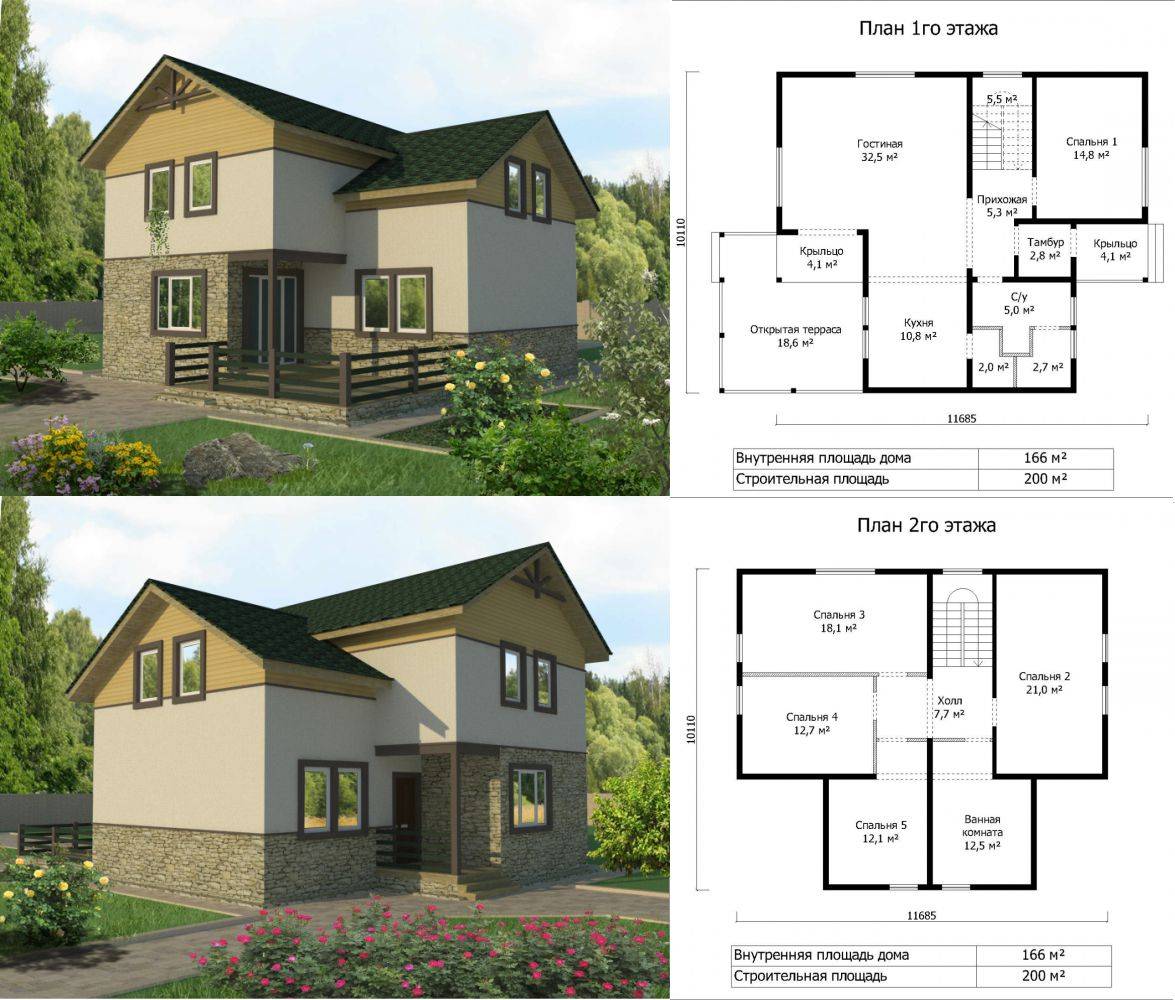

Проекты домов с мансардой: фото с чертежами
Составление проектной документации перед началом строительства здания с мансардным этажом включает не только планировку комнат, но и чертежи отдельных конструкций
Особое внимание следует обратить на схемы кровли, стропильной системы и лестничного пролёта. Эти части здания будут отличаться от аналогичных элементов построек с одним и двумя этажами
Особенности планирования лестничного пролёта
При планировании лестницы следует учитывать подходы к ней из разных частей здания. Размеры конструкции определяются периодичностью использования мансардного этажа:
- при постоянном проживании в нём людей (с наличием отопления и санузлов) лестница выполняется из двух пролётов с площадкой посередине и обязательным устройством перил;
- для использования верхней части дома только в летнее время и небольших размерах мансарды в плане допускается сооружение небольшой винтовой (для экономии пространства) лестницы полуметровой ширины.
Лестница в мансарду
Для большого здания лестниц на мансардный этаж может быть две – в противоположных частях дома. Ширина конструкции может быть до 1 метра, что позволяет обеспечить даже двухстороннее перемещение. Рекомендуется располагать лестничный марш таким образом, чтобы его уклон оставался параллельным скату крыши – это позволит поставить достаточно пространства над головой во время подъёма.
Чертежи и схемы крыши
Проектная документация здания с мансардой должна включать подробное описание и схематические изображения кровли, включая её геометрическую форму, уклоны скатов и геометрических размеров. К проекту должны прилагаться сведения о теплоизоляции крыши, от качества которой зависят энергозатраты на отопление и микроклимат на площади мансарды в холодное время года. Материалы и толщину утеплителя подбирают с помощью расчётов. Для этого можно использовать специальные программы – в том числе и онлайн-приложения – но правильно рассчитать конструкцию может только специалист.
Схема крыши мансарды
Несмотря на важность учёта толщины утеплителя, ещё более ответственным этапом является проектирование стропильной системы. Из-за того что мансарда будет использоваться для временного или постоянного проживания, конструкция крыши будет отличаться от кровли обычного дома
А процесс сооружения системы займёт намного больше времени
А процесс сооружения системы займёт намного больше времени.

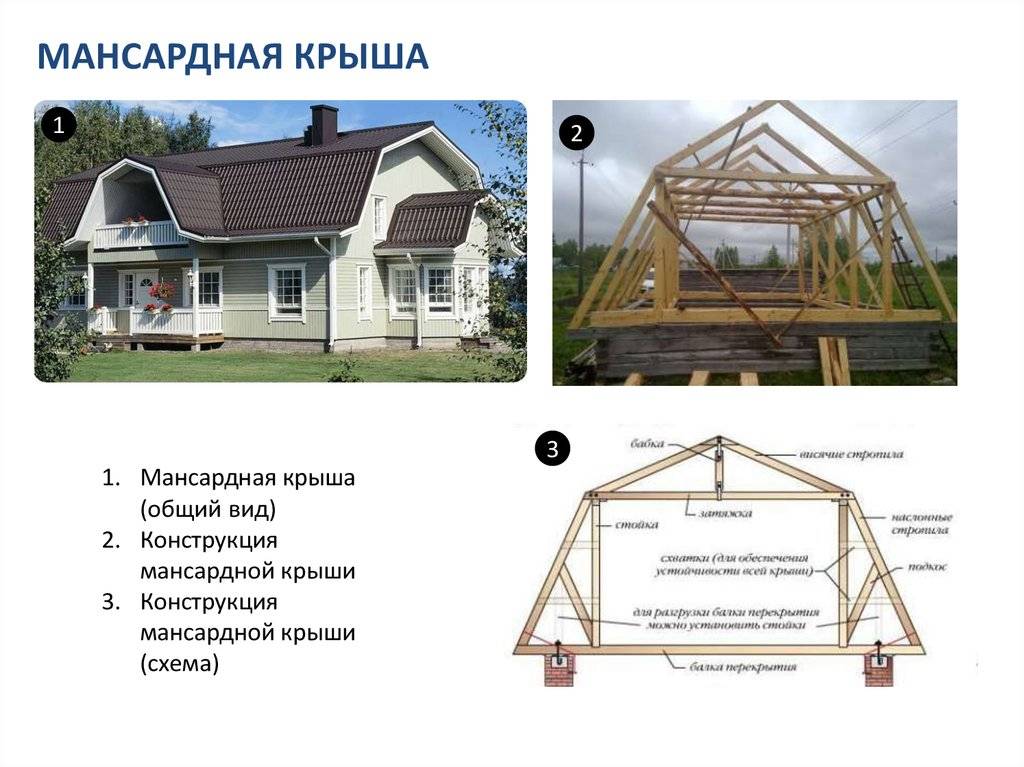

Стропильная система для мансарды
Для ломаной крыши (чаще всего выбираемой для домов с мансардой) стропила должны выдерживать серьёзную нагрузку – ветровую и снеговую. Для её учёта используют специальные формулы и таблицы.
Таблица для учёта ветровой нагрузкиТаблица для учёта снеговой нагрузки
А процесс сооружения состоит из следующих этапов:
- Установка по краям здания двух первых стоек, на которые будет опираться система;
- Проверка вертикальности расположения стоек и привязывание к ним шпагата, который будет играть роль ориентира для других опор;
- Установка остальных стоек;
- Монтаж прогонов и их пристыковка к стойкам;
- Установка нижнего ряда стропил, согласно чертежам здания. Для этого используются наклонные стропильные ноги;
- Устройство верхней части с помощью висячих стропильных конструкций небольшого размера.

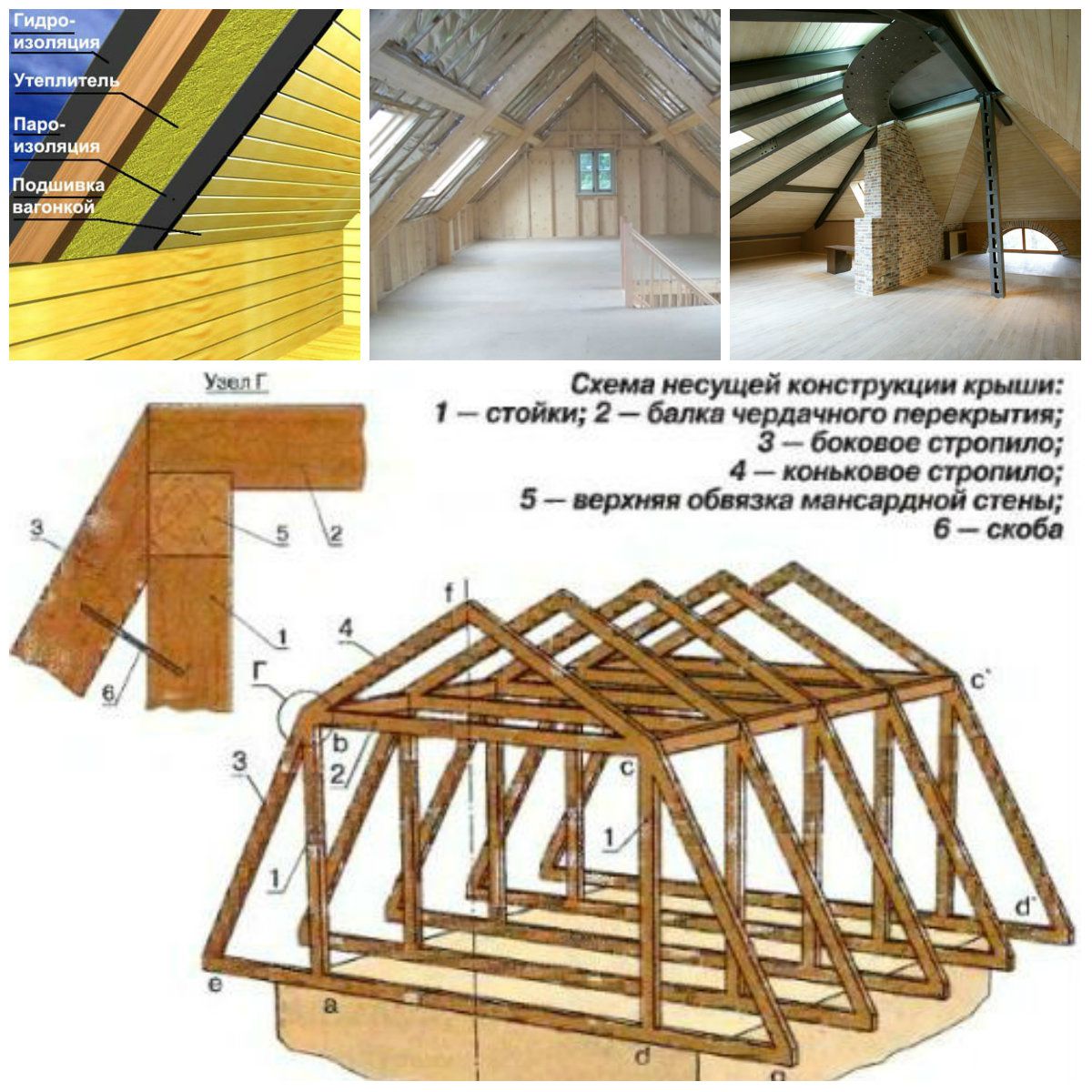

Схема стропильной системы
Стропильные фермы изготавливаются по специальному шаблону и усиливаются подкосами. А для того чтобы избежать провисания потолочных балок, которые должны постоянно выдерживать большую нагрузку, их соединяют со стропилами с помощью подвесов. Заключительным этапом является сооружение обрешётки, поверх которой укладывается кровельное покрытие.
Разработка проектов одноэтажных домов с мансардой и гаражом требует особого отношения к сооружения крыши. Из-за того что уклон ломаной конструкции слишком большой, продолжить кровлю в направлении гаражной пристройки не получится. А изменение угла крыши может привести к ухудшению эстетических характеристик здания. Поэтому гараж может перекрываться одной кровлей только для двускатного варианта. Для более распространённого варианта с ломаной крышей гараж накрывается отдельно.
Расположение гаража у дома с мансардой и ломаной крышей
Статья по теме:
Что должно быть отражено на чертеже
Безусловно, каждая переделка планировки требует точного отражения в чертежах. Если проект имеет подробный чертеж, с отражением всех нюансов, становится намного легче составить смету необходимых затрат на строительство. Чтобы строительство мансарды было сделано правильно, необходимо сначала рассчитать конструкцию стропил. Как сделать такой расчет, можно посмотреть бесплатно в справочной литературе, представленной на страницах специализированных сайтов.
Специально разработанные строительные нормы предписывают конкретные габариты бруса в зависимости от двух параметров:
- шага;
- длины.
Больше всего для проектирования и чертежа мансарды дома подходит ломаная крыша с двумя скатами. Для нее делается необходимое количество стропил из бруса, которые устанавливают внутри с опорой на несущие внутренние стены дома. В противном случае крыша может быть не очень надежной.

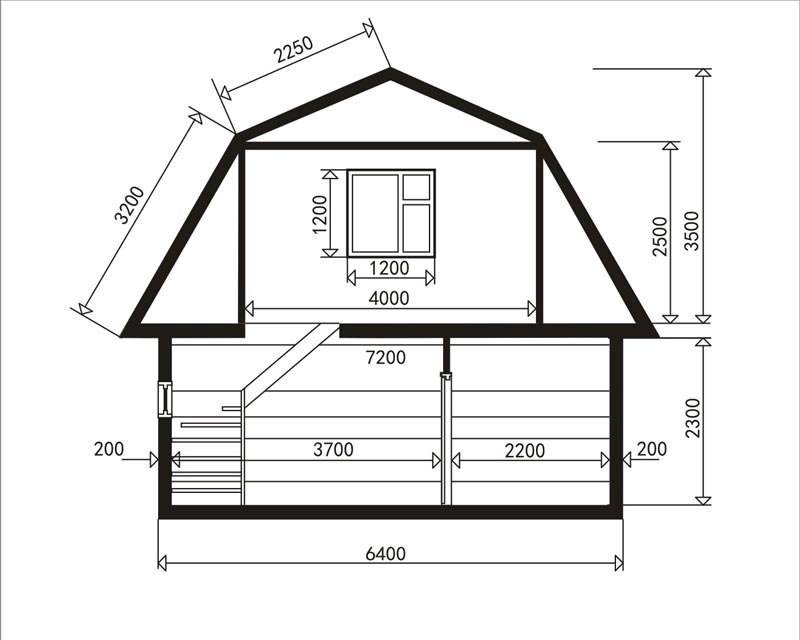

Чертеж двускатной мансарды
Для мансарды, особенно когда дом очень старый, требуется сооружение мауэрлата. Его делают у основания крыши, проходя весь периметр дома. Такая замкнутая конструкция, позволит снизить давление на стены. Это имеет большое значение, если применяются висячие стропила. При этом стропила должны образовывать своеобразный треугольник, опираясь одним концом в поперечную балку, а другим в мауэрлат.
На отдельном чертеже показывается устройство вентиляционной системы. Обычный чердак с утеплением имеет вентиляцию, которая не годится для мансардного этажа. Мансардная вентиляция должна обеспечивать циркуляцию воздуха таким образом, чтобы в комнате никогда не было душно, чтобы она не продувалась сильными ветрами.
Строительство мансардного этажа (мансарды)
Как полезная площадь мансарды зависит от угла наклона крышиПрежде чем приступить к строительству нужно создать проект мансардного этажа. Проект можно сделать самостоятельно или обратиться к профессионалам.
Отметим, что строительство мансарды своими руками вполне по силам каждому. А вот учет всех определяющих факторов и расчет нагрузок осуществить без специальных знаний довольно трудно.
Для начала выясним, что влияет на проект мансарды.
Выбрать внешний вид мансардной крыши довольно сложно, т.к. на это влияет ряд факторов:
визуальный эффект. Прежде всего, в расчет берутся субъективные ощущения. Окончательный выбор может пасть на другую модель, но стартовая отметка находится здесь;
жилая площадь. Стропильная система двухскатной крыши «крадет» площадь и создает «глухие» зоны, а вот вальмовая крыша позволяет использовать почти все пространство мансардной надстройки;
финансовые возможности. Односкатная крыша – наиболее дешевый вариант;
кровельный материал. Некоторые виды кровельного материала могут применяться в том случае, если выдержан определенный угол уклона крыши. Например, для черепицы угол должен составлять не менее 25о, а для профнастила ПК-100 (высота волны 100 мм.) достаточно 3-4 о;
общая архитектура здания;
ветровая и снеговая нагрузка. Снег должен сползать с кровли;
состояние несущих стен и фундамента. О состоянии несущих стен можно судить после визуального осмотра. Наличие трещин говорит о проблеме. Использование пористого материала при строительстве дома снижает способность стены выдержать нагрузку, создаваемую мансардой. Судить о фундаменте сложно. Но зная его вид и то, какие материалы и технология использовались при его строительстве можно рассчитать, какую нагрузку он способен выдержать;
устройство внутренних коммуникаций и простота подключения к ним;
выбор окон. Установка специальных мансардных окон (наклонные окна – сдвижные, поворотные, раздвижные) осуществляется непосредственно в стропильную часть. Они более дорогие, но позволяют обеспечить лучшую вентиляцию. Чтобы установить вертикальные окна нужно строить стены или фронтоны. Площадь поверхности светопропускающих конструкций должна составлять не менее 12,5%;
выбор материала для строительства. Наиболее дешевым и популярным вариантом выполнения работ является применение дерева. Технология каркасного строительства достаточно проста. Ошибочно считать, что возводить деревянный мансардный этаж недопустимо. Согласно СНиП 21-01-97 использование деревянных конструкций при строительстве мансардного этажа допускается при должной обработке древесины и высоте здания до 75 м.
сложность расчетов. При строительстве односкатной кровли нагрузки на несущие стены распределяются неравномерно. Игнорирование этого факта приведет к оседанию стен и разрушению фундамента.
Основные формы крыш представлены на рисунке.
Какие формы крыш существуют (виды, типы)
Нюанс. Чем меньше угол в месте примыкания крыши к стене, тем больше полезной площади получится.

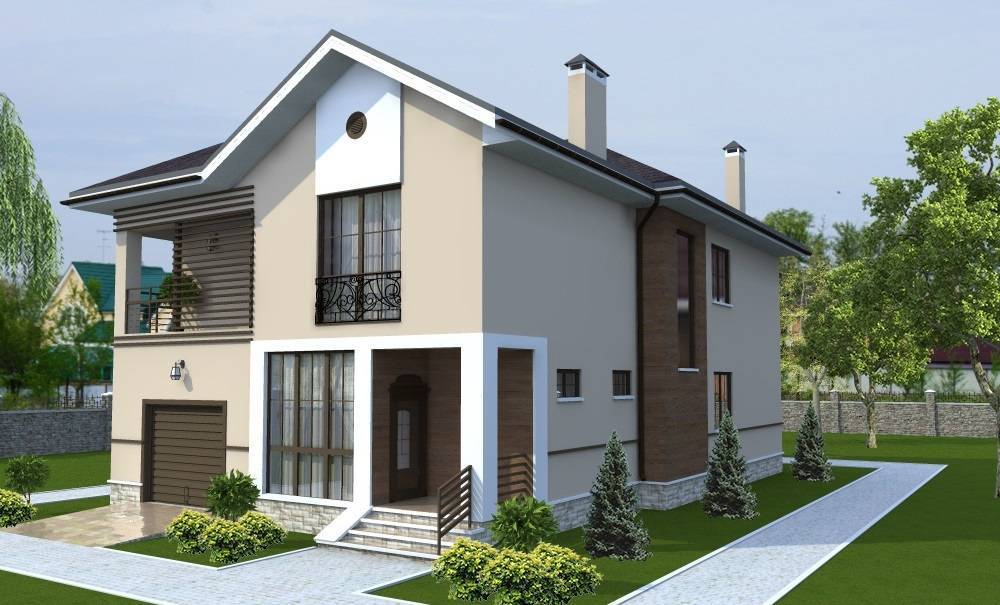

Некоторые проекты домов с мансардным этажом представлены на фото.
Варианты оформления мансардного этажа
Перед началом работы у вас на руках должны быть рисунок, эскиз, схема или чертеж со всеми размерами.
Представленные ниже чертежи домов с мансардой дадут представление о том, что нужно наносить на схемы.
Чертежи домов с мансардой – схема 1Чертежи домов с мансардой – схема 2Чертежи домов с мансардой – схема 3
Проект дома – это основа для подсчёта затрат на строительство
На начальном этапе бюджет стройки определяется архитектурными решениями, включающими в себя следующие характеристики:
- площадь и габариты здания;
- этажность;
- форма здания;
- форма кровли;
- оформление фасадов;
- дополнительные архитектурные элементы (балконы, колонны, террасы и т.д.).
Например, одноэтажный дом построить дороже, чем двухэтажный той же площади, потому что затраты на фундамент и крышу будут выше, ввиду их большей площади. А эти пункты в статье расходов очень значительны.
Двухэтажный дом обойдётся дороже, чем одноэтажный с мансардой, потому что в варианте с мансардой появляется экономия на ограждающих стенах верхнего этажа.
Если в проекте дома фигурирует сложная форма здания, то потребуются дополнительные расчёты и увеличится стоимость строительства. Самый дешёвый вариант – обычная четырёхугольная коробка.
Двухскатная кровля – проста в исполнении. Любые усложнения этой практичной конструктивной схемы ведут к значительному удорожанию проекта.
Оригинальное оформление фасадов, балконы, эркеры и другие элементы сооружения, способные подчеркнуть индивидуальность хозяина дома, увеличат расходы.
Немаловажную роль в определении стоимости строительства будут иметь особенности участка. Фундамент, подготовительные работы, коммуникации (канализация, водопровод, электричество) – их стоимость определится в результате анализа рельефа и почвы.
Цены на строительные работы и на материалы даже в одном регионе могут значительно отличаться друг от друга. Важную роль в решении этого вопроса сыграет ваша осведомлённость о местном рынке строительных услуг.
Точный ответ по поводу стоимости строительства можно получить только на заключительном этапе, когда проект дома будет полностью закончен.
Как предусмотреть в проекте дома необходимое количество комнат?
Количество помещений в проекте дома будет зависеть от следующих вопросов:
- Сколько человек в семье?
- Планируется ли прибавление в семействе?
- Будут ли жить вместе родители и повзрослевшие дети?
- Будут ли оставаться ночевать ваши гости?
- Понадобиться ли вам в доме уединённое рабочее место?
- Каковы индивидуальные аспекты жизни будущих жильцов, с расчётом на 15-20 лет вперёд?
Не стоит экономить на вспомогательных помещениях. Котельная, постирочная, кладовые комнаты, санузлы – должны обеспечивать вам комфортное проживание, а не поиск компромиссов в быту. Встроенный гараж в проекте дома
Встроенный гараж потребует особых планировочных решений. Если вход в него будет из дома, то необходим дополнительный тамбур для исключения попадания выхлопных газов в жилые помещения. Чтобы избежать сооружения длинного пандуса перед воротами, уровень пола гаража часто располагают ниже цоколя, стараясь приблизиться к уровню земли. Перекрытие гаража в таком случае оказывается ниже перекрытия первого этажа, что в свою очередь влияет на всю планировку. Проект дома и участок для строительства Ориентация по сторонам света – это отправная точка в проекте дома. Движение солнца определит расположение комнат – освещённая гостиная днём и скрытые от дневных лучей спальные комнаты. Преобладающие ветра подскажут тип кровли и направления скатов.
Въезд на участок обозначит парадный фасад, сформирует основные композиционные оси генплана (уже на данном этапе стоит подумать о благоустройстве) и определит расположение вспомогательных построек: баня, сарай, гараж и т.д.
Совет напоследок
Ещё до начала строительства вам предстоит решить много вопросов. Поэтому не откладывайте проект дома в долгий ящик. Подойдите к этому делу основательно, без спешки. Грамотный проект дома – залог уютной жизни.
Материалы для строительства
Материалы для твоего дома должны быть в первую очередь теплыми, иначе в результате ты потратишь на отопление больше, чем на теплоизоляцию. Не забывай про слой минеральной ваты, пенопласта или другого утеплителя. Этим должны заниматься профессионалы, которые смогут просчитать расположение точки росы, чтобы конденсат не скапливался между стеной и изоляцией.
Кирпич красивый, долговечный, удобный и прослужит до ста лет, но он тяжелый, его долго укладывать и нужен крепкий фундамент. Пористые керамоблоки проще в укладке и больше по размеру, но чувствительны к повреждениям и дороже.
Газобетонные блоки не горят и хорошо защищают от мороза и шума, но при неправильном обращении могут трескаться и ломаться. Дерево – полностью натурально и экологично, но дает усадку и требует специальной обработки от гниения, огня и вредителей.
Виды мансардных крыш
Наиболее часто встречающейся формой кровли бревенчатых домов с мансардным этажом является двухскатная крыша следующего вида:
На рисунке 1 и 2 отображены крыши на домах с рублеными фронтонами и коньком. На рисунке 1 стены приподняты на высоту А, что значительно влияет на увеличение площади мансардного этажа. Чем выше высота А, тем больше полезной площади. Например, если приподнять стену на 1 метр от пола , то к стене уже возможно поставить мебель (кровать, комод), да и пространство для человека становится больше. Оптимальной высотой боковых стен с точки зрения цена-комфорт, в данном случае, считается 1,2-1,5м.
На рисунке 2 стены не приподняты. Поэтому высота А (от пола до кровли) появляется только на расстояние В от стены.
Рисунки 3 и 4 отображают крыши с каркасными фронтонами. Из-за того, что каркасная конструкция не дает усадки, стропильная система завязывается в жесткий треугольник. В данной системе есть возможность вынести балки перекрытий за пределы стен и закрепить на концах балок стропила. Тем самым получить высоту А возможно при более малом расстоянии B, чем у аналогичной системы на рисунке 2.
Рисунок 4 отображает мансардную крышу с ломаным скатом (ломаная крыша). Благодаря излому возможно получить большую высоту А, на таком же расстоянии B, как на рисунке 3. Данный тип крыши позволяет получить наибольшее пространство мансардного этажа, но часто отрицательно влияет на внешний вид всего дома.
Стропильная система мансарды принципиальных отличий от аналогичной системы крыши не имеет, зато нюансов огромное количество. Популярность мансардных крыш в индивидуальном строительстве огромна, и одна из причин – возможность без больших затрат обустроить помещения как на полноценном этаже дома. Строить мансарду и в частности ее стропильную систему не слишком сложно, особенно если начать с технического разбора некоторых отличий и общего принципа устройства двускатных мансардных крыш. Другие конструкции мансардных крыш после этого не покажутся критично сложными.
