Способы монтажа мансардной крыши
Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.
Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить
Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.
Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.
Как построить мансардную крышу традиционным способом?
Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.
Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин
Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.
Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.
С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.
Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.
Стропила могут быть соединены при помощи мобильного строительного пресса
С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.
Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.
Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.
Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП
Проекты деревянных мансард
В деревянной мансарде можно расположить рабочие комнаты, спальни, кабинеты, личные комнаты, игровые, детские или комнаты для проведения досуга. Отличительная особенность мансардных этажей заключается в наличии наклонных стен, в результате чего в некоторых частях комнаты присутствует малая высота от пола до потолка.
Для уютного и функционального обустройства мансардного помещения рядом со стенами рекомендуется располагать кровати, полочки, шкафы, столики. Помните о том, что пространство можно эксплуатировать уже при высоте 1,6 метров.
Если высота меньше, то помещение лучше всего использовать в качестве подсобного. Придать более заметный уют мансарде можно при помощи правильного освещения и подходящего оформления интерьера.
Это интересно: Подключаем счетчик электроэнергии однофазный — разбираем по порядку
Этапы работ
Выбор и разработка проекта важнейший этап строительства. Также необходимо провести экспертизу, которая определит, выдержит ли строение нагрузку от устройства мансардной крыши выбранного вида для конкретного частного дома.
Совет! Обращайтесь к специалистам, только грамотные расчёты выбранного проекта гарантируют устойчивость крыши. Прислушивайтесь к их советам по выбору кровельного материала, бруса и всех прочих элементов каркаса.
Непосредственные работы по монтажу выбранного варианта для вашей мансардной крыши начинайте с устройства мауэрлата. Закрепляйте мауэрлат металлическими шпильками, скобами, деревянными нагелями к верхнему венцу. Не забывайте про гидроизоляцию. Монтаж мауэрлата обеспечивает соединение крыши со стенами, качественные работы предотвратят смещение крыши при ветре.
Затем приступайте к возведению опорной конструкции. Разные виды мансард предполагают разные технологии возведения каркаса, но любой из них начинается с укладки опор под стойки. Монтируются арки в виде буквы «П», состоящие из двух стоек скрепленных перемычкой. Шаг арок зависит от шага стропил.

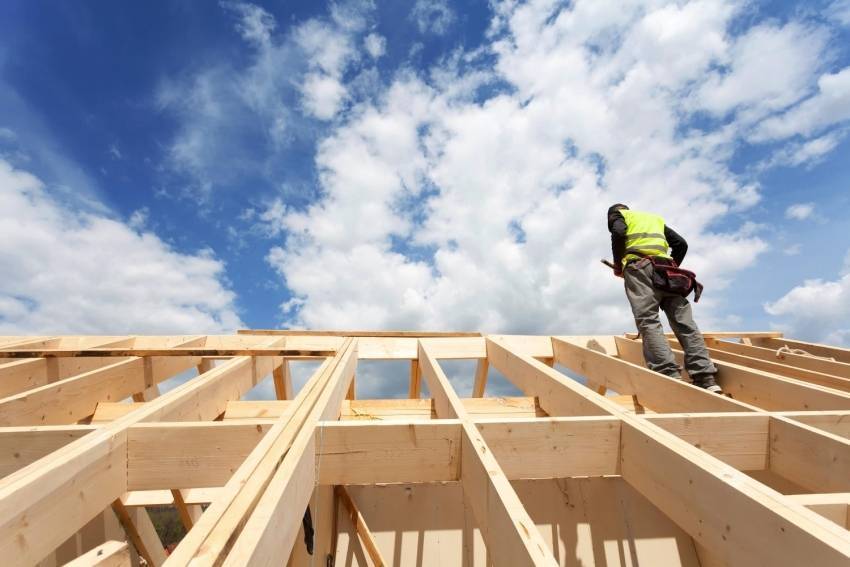

Следующий этап – установка стропильных ног. На мауэрлате отмечается место установки, начинается монтаж с ближних к фронтону стропил. Дополнительно места соединения с мауэрлатом фиксируется проволокой или специальными скользящими опорами.
Затем наступает очередь обрешетки и покрытия кровли. Утепление, гидроизоляция и прочие финишные работы завершают работы по устройству мансардной крыши.
Видео по теме:
Разновидности мансардных крыш
Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.
Мансардная крыша: фото крыши с ломаными скатами
Крыша мансардного типа бывает нескольких видов:
Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.
Проекты мансардных крыш с двумя скатами
Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.
Мансарда двухскатной крыши
Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.
Конструкция мансардной крыши двухскатной
Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.
Конструкция мансардного этажа ломаной и щипковой крыши
Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.
Четырехскатная мансардная крыша
Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.
Вертикальные мансардные окна на датской вальмовой крыше
Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.
Скелет вальмовой крыши с мансардой
В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.
Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.
Куполообразная крыша
На этом многообразие мансардных крыш не кончается.
- Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
- Конические, сводчатые, купольные с изысканным дизайном и т. д.
Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.
Крыши домов с мансардой: фото основных вариантов перекрытия
Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.
Сложности и особенности обустройства мансардной кровли
Ключевое требование к мансарде – герметичность. Тщательная укладка кровельного «пирога» предотвратит возможные проблемы в будущей эксплуатации помещения, исключив возможность проникновения холодного воздуха с улицы и сезонную «оттепель» кровли (отсутствие утеплителя, гидро- и теплоизоляции провоцирует образование конденсата с внутренней стороны крыши).
Чтобы сделать из чердака мансарду, комфортную для проживания или работы, важно учесть следующие пункты:
выбирать только качественный расходный материал
Впоследствии это избавит от дополнительных расходов на ремонт или переделку;
особое внимание уделить монтажу окон, расположенных в кровле. Здесь необходимо позаботиться о максимальной защите от снега и дождя, поскольку проемы выступают уязвимым звеном в конструкции;
деревянные каркасы обрабатывают антисептиком, чтобы продлить эффективный срок службы материала.
Тип кровли для мансардной крыши выбирайте на этапе проектирования, поскольку от веса этого материала зависит итоговая нагрузка на фундамент, стропила и несущие стены. Правильный и грамотный расчет для возведения мансарды, где учтены особенности конкретной конструкции, станет залогом успешного завершения стройки.
Специфика мансарды
Чердачные помещения давно применяются в практических целях. Считается, что первым оборудовал себе уютное жилье под крышей француз Мансара, чье имя и стало использоваться в названии архитектурного элемента. Но и до него эти зоны использовались для размещения прислуги в замках, дворцах, домах богатых вельмож.
Скосы в мансардах создают определенные сложности в оформлении интерьеров. Но эти особенности можно удачно обыграть, придать обстановке интересный, неординарный вид. Подходящие предметы мебели есть в сегодняшнем ассортименте, есть возможность сделать заказ на изготовление конструкций с учетом специфики помещений, их предназначения, стиля интерьера.
Скосы в мансардах придают интерьеру неординарный вид
Высота потолков, их конфигурация могут быть различными. На фото домов с мансардной крышей можно увидеть много вариантов конструкций. Максимальное удобство обеспечивает обустройство мансарды, которая создается в процессе строительства дома, есть в проекте здания. Но можно сделать жилыми чердачные помещения в эксплуатируемом здании, если:
- в центральной зоне высота потолков составляет не менее 2,5 метров;
- стропильная система кровли обладает должной прочностью;
- расположение горизонтальных стяжек не препятствует перемещениям;
- есть возможность выполнить качественное утепление.
Интерьер мансардного помещения
Не всегда владельцы домов планируют круглогодичную эксплуатацию этих зон. Если в мансарде не нужно создавать условия для постоянного проживания, полноценное утепление создавать не придется. Работы по обустройству ограничиваются созданием уютного интерьера. Это могут быть комнаты для отдыха, мастерские, тренажерные залы и др.
Характеристики и применение ломаной кровли
Чаще всего при строительстве дома с мансардой используют ломаную двускатную крышу. Они эффектно смотрятся не только на фото, но и в жизни. Эта конструкция позволяет максимально увеличить внутренне пространство помещения.
Основная особенность ломаной кровли – отсутствие боковых стен. В некоторых проектах они присутствуют, но высота их минимальна.
Если появляется желание увеличить площадь старого дома за счет мансарды, то ломаный тип крыши подходить лучше всего. Не нужно беспокоиться по поводу нагрузки на фундамент, так как без дополнительных стен конструкция получается легкой.
Разновидности утеплителя для мансардной крыши. Какой утеплитель лучше?
Сегодня существует несколько вариантов утеплителя для мансардной крыши:
- минеральная вата;
- пенополистирол;
- пенополиуретан;
- пенопласт;
- стекловата;
- изоверт;
- эковата.

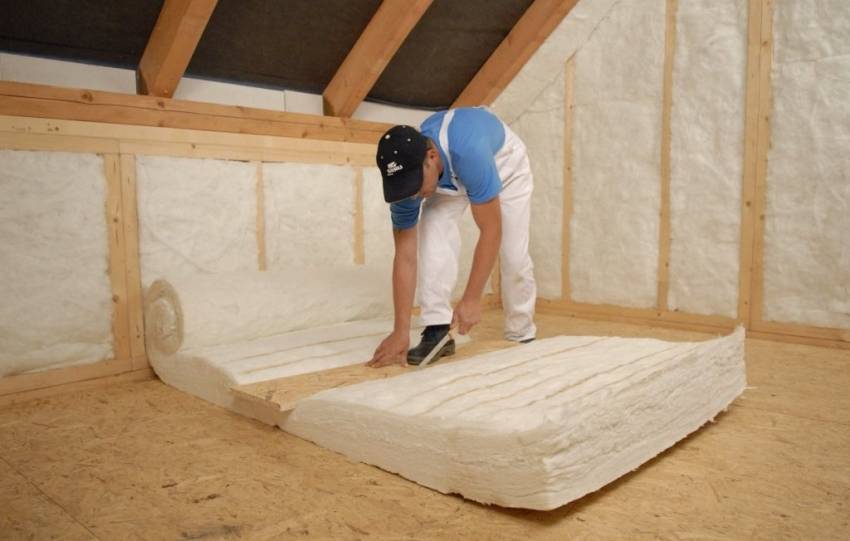

Самым популярным материалом является минеральная вата, а именно базальтовая. Этот относительно недорогой материал выпускается удобной толщины и достаточной жесткости. Она хорошо удерживает тепло, не горюча и не поддается гниению. Однако она боится влаги. Поэтому, чтобы обеспечить сохранение всех технических и эксплуатационных свойств, ее необходимо тщательно защитить со всех сторон.
Минеральная вата является одним из самых популярных материалов для утепления крыш и стен здания
Пенопласт имеет хорошие эксплуатационные характеристики, которые дают ему возможность создавать хорошую теплоизоляцию. Цена материала относительно невысокая. Он легко монтируется между стропилами враспор за счет своей эластичности и благодаря тому, что можно приобрести плиты необходимого размера. Все стыки следует заделать монтажной пеной.
Полезный совет! Во время горения он способен выделять вредные вещества, поэтому лучше отдавать предпочтение самозатухающим маркам, где используются специальные добавки.
Материал не боится влаги. Он не проводит пар, что является главным недостатком пенопласта. В связи с этим необходимо создание хорошей системы вентиляции в мансарде, что приведет к дополнительным финансовым затратам.
Лучшими характеристиками обладает экструдированный пенополистирол, толщина которого в два раза меньше, чем у минеральной ваты, и в полтора, чем у пенопласта. Материал оснащен системой замков, что исключает образование щелей. На ЭППС не образуется грибок и плесень, его не любят грызуны и насекомые. Однако он не пропускает пар, что требует создания хорошей системы вентиляции. Еще одним недостатком является высокая стоимость материала.

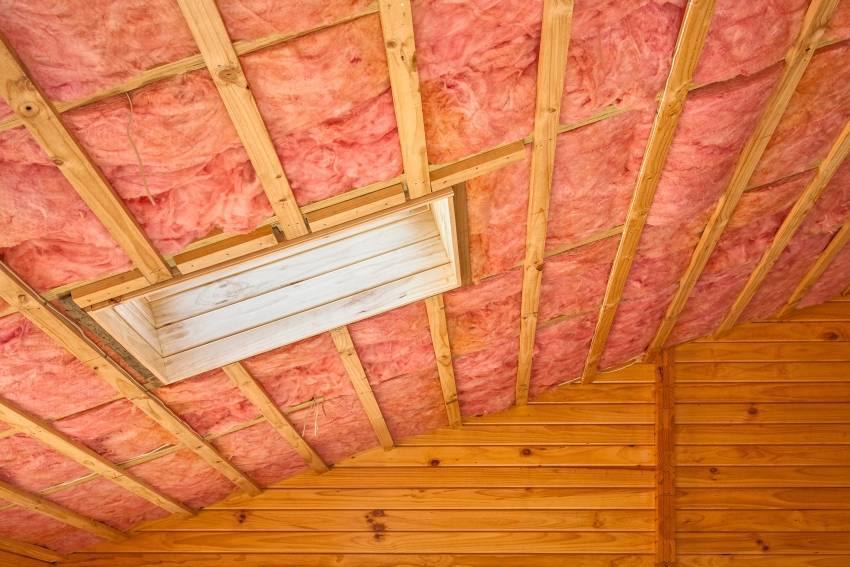

Особое внимание необходимо уделить изоляции и утеплению оконных проемов во избежание появления плесени и грибков внутри здания
Недавно появился новый вид утеплителя – вспененный пенополистирол. Он наносится на поверхность в жидком виде, заполняя все щели. При этом, вступив в реакцию с кислородом, увеличивается в несколько раз в размерах, образуя монолитное покрытие.
Полезный совет! Применение вспененного пенополистирола позволит исправить положение в случае отсутствия слоя гидроизоляции при монтаже кровельного покрытия.
Еще одним утеплительным материалом нового поколения является эковата, которая имеет хорошие характеристики. Однако ее применение требует соблюдения особой технологии. Разрыхленная вата подается под давлением в закрытую полость, заполняя все пустоты и образуя прочный целостный слой утеплителя. Для организации закрытой полости к стропилам снизу и сверху прибивается листовой материал в виде фанеры, ГВЛ или ДВП.
Одними из критериев выбора утеплителя являются территориальные особенности климата, а также тип отопления в доме
Отличительным преимуществом данного материала является его возможность проводить пар. Здесь влажность регулируется естественным способом, что не требует организации паробарьера. Однако между утеплителем и кровлей обязательно должен быть создан вентиляционный зазор, где происходит движение воздушных масс.
Сегодня среди возможных проектов домов с мансардной крышей можно подобрать наиболее приемлемый и привлекательный вариант, и воплотить его в жизнь для собственного частного жилища. Чтобы сделать дом визуально красивым и эстетичным, необходимо серьезно подойти к вопросу выбора вида мансардной крыши, которая должна гармонировать с конструкцией здания. Грамотно устроенная стропильная система крыши способна безукоризненно выполнять все свои эксплуатационные и защитные функции, что позволит создать теплое, уютное и комфортное помещение.
Утепление мансардного этажа с помощью эковаты
Читайте на Дача своими руками: Дизайн мансардного этажа: фото, видео, интерьер мансарды
Коротко о двухскатной крыше для дома с мансардой и фото готовых проектов
Как уже упоминалось, такая кровельная система наиболее доступна в изготовлении в предельно сжатые сроки. Основными элементами конструкции являются:
Традиционно здесь применяется деревянный брус, возможен также вариант с металлическими изделиями, но он имеет такие недостатки, как большой вес и высокая цена. Согласно нормативам жилищного строительства пиломатериалы должны быть обработаны растворами, которые обеспечивают защиту от возгорания и грибка.
Сопоставляя все виды крыш для загородных домов с мансардой, двухскатная будет самым оптимальным решением. Обычно такая кровля делается равносторонней с углами скатов в пределах 25-50°. Конечно, возможность сделать один скат больше другого есть, однако при расчетах следует учитывать распределение нагрузки на стены и делать ее равномерной.
Проектировщики отмечают такие преимущества кровли с двумя скатами:
- простота конструкции;
- доступная цена материалов;
- возможность самостоятельного монтажа;
- эффективное стекание дождевой воды.
При обустройстве теплоизоляции кровли обязательно следует предусмотреть пространство для вентиляции – это предотвратит появление конденсата и продлит срок службы утеплителя.
Возведение мансардной крыши
Если вы строите дом с нуля, то мансарда будет сразу включена в проект дома. А значит, до начала строительства крыши вам необходимо только выгнать на нужную высоту стены и фронтоны будущей мансарды. Если же вы делаете монтаж мансардной крыши на дом, где она не была предусмотрена заранее, то придется собрать бумаги:
- Обращаетесь в БТИ за разрешением на достройку.
- Далее нужно подготовить проект будущей мансарды. Вы можете сделать это самостоятельно или прибегнув к услугам специалистов.
- Опять идете в БТИ, где вам должны утвердить проект.
Теперь осталось только демонтировать старую кровлю и стропильную систему, а потом достроить мансардный этаж по чертежам нового проекта.
Монтаж изоляции и обрешетки
Далее осуществляем строительство стропильной системы. Теперь можно приступать к устройству самой крыши. Прежде всего, покрываем всю поверхность кровли слоем гидроизоляционной мембраны. Полотно настилаем, начиная с нижнего края ската, нахлест делаем не менее 15см. Крепится гидроизоляция к стропилам при помощи продольно расположенных реек, как на фотографии.

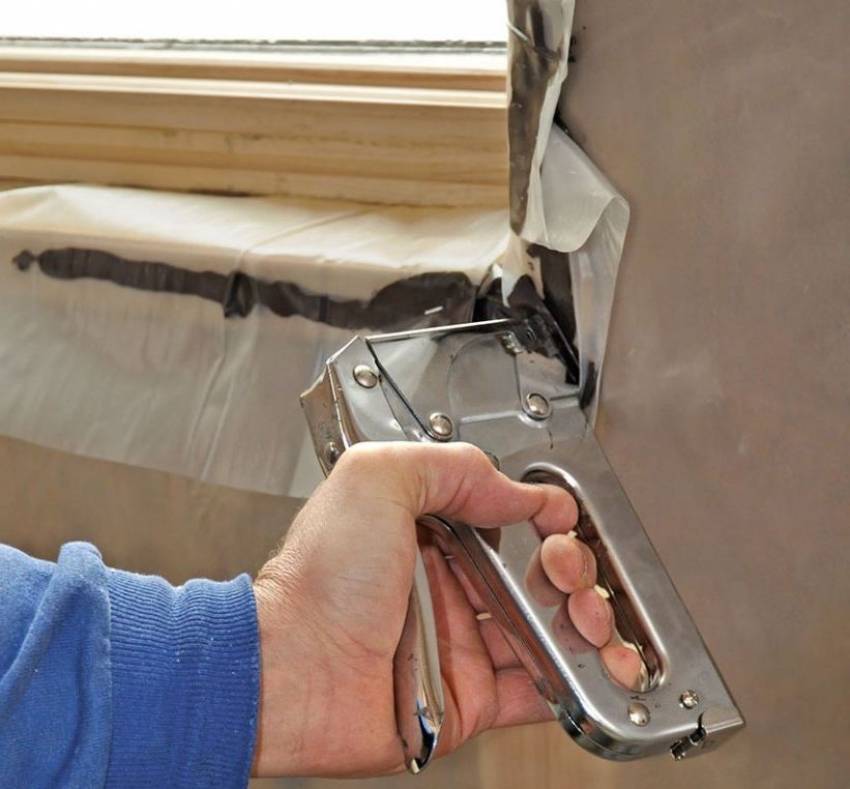

Крыша мансарды своими руками. Укладка гидроизоляции
Для обрешетки подойдет как брус от 5,5х5,5 до 6,5х7см, так и доска шириной до 15см и толщиной от 2,5. Ширина шага обрешетки зависит от того, какой кровельный материал вы выбрали:
- Под рулонные материалы используется доска, которая укладывается вплотную, без промежутков.
- Под черепицу лучше подойдет брусок. Укладка обрешетки постоянно должна контролироваться уровнем. Шаг здесь определяется размером самой черепицы.
- Мягкая кровля – делаем сплошной настил из досок.
- Под шифер крепим брус с шагом в 50-80 см, параллельно коньку. Затем вразброс крепим доски, но уже перпендикулярно. Доски размещаем так, чтобы каждый шиферный лист имел три точки опоры: по краям и в середине.
На коньке крепим две доски обрешетки, по обе стороны скатов. На фото хорошо видно их расположение.
Как построить мансардную крышу: заканчиваем монтаж обрешетки
Укладка асбестово-цементных листов
Шифер укладываем поперечными рядами, начиная с нижних частей скатов. Крепим первый лист, за ним второй с нахлестом в две волны. Гоним ряд до противоположного края крыши. Места соединений листов совпадать не должны, поэтому первый лист второго ряда мы обрезаем наполовину. Третий ряд опять начинаем с целого листа, четвертый с половины и т.д. Поперечный нахлест везде делаем по 25см. Крепление листов осуществляется шурупами, имеющими стальные шайбы и резиновые прокладки.
Устройство мансардной крыши: укладка шифера
Когда оба ската будут покрыты шифером до самого верха, укрываем конек полосой рубероида. Ширину полосы подбираем так, чтоб она спускалась на обе стороны крыши на 20-25 см. Далее устанавливаем на конек готовые завершающие элементы. Вокруг труб, если они есть, сооружаем фартук из оцинкованного железа. Не забываем про устройство водостока.
Схема мансардной крыши: завершение работ
Мансардная крыша своими руками: видео содержит полезные сведения об организации водостока.
Двускатная мансардная крыша
Крутизна конструкции кровли должна иметь показатели 25° – 60°для создания в подкровельном пространстве помещений. Это наиболее распространённый вид мансардной крыши. При относительно небольших вложениях на её устройство крыша позволяет организовать эффективные жилые помещения удовлетворяющие требованиям комфорта. Образующиеся по бокам пространства не удобные в повседневном использовании служат кладовыми, шкафами для хранения вещей. При этом виды мансардных крыш двухскатного типа могут быть симметричными и асимметричными.
Симметричная крыша та, у которой конек расположен в середине, асимметричная, та, у которой конек относительно центра смещён. Особо сложна в проектировании и возведении асимметричная крыша, требуются тщательные расчёты нагрузки, проведённые профессиональным образом.
Совет! Если вы хотите сделать свой дом оригинальным, просчитайте возможности использования части несимметричной двускатной конструкции, точнее её выступающего ската для создания навеса над террасой возле дома. Яркий приём позволит благоустроить часть территории за счёт стоимости крыши.
Вариант двускатной мансардной крыши хорош тем, что под ней образуется большое пространство. Каркас крыши такой разновидности это симметричная конструкция, опирающаяся на мауэрлат. Устанавливать мансардные окна принято в плоскости ската, окна нужно плотно закрывать в непогоду, возможен монтаж вертикальных окон, которые считаются более практичными. Конструкция вальмовой мансардной крыши требует использования прямых стропил, угол каркаса начинается с конька, монтаж дело не простое, но при правильном расчёте большой сложности не представляет.
Ломаная двускатная мансарда состоит из двух расположенных под разными углами плоскостей. Конструкция требует использования массивных стропил. Сама стропильная система сложнее, монтаж её требует определённых навыков и знаний. Наиболее часто применяют вариант с выносом стропил за стену. Это позволяет защитить примыкание к стене от осадков. Этот тип каркаса наиболее распространен при строительстве частных домов, используется для надстройки гаражей и других вспомогательных домашних помещений.
Стропильная система мансардной крыши. Чертежи классического варианта
Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.
Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.
Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

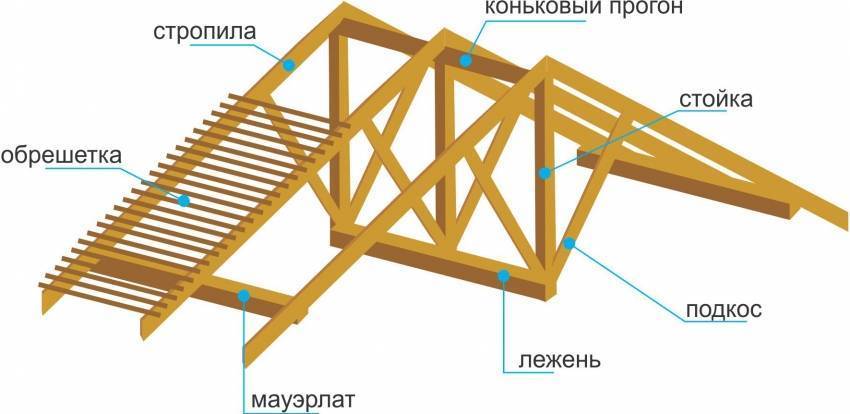

Классическая схема устройства стропильной системы мансардной крыши
Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.
Расчет мансардной крыши
На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.
Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.
Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания
От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.
Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.
Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.
Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.
Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет
