Как сделать козла для распила дров своими руками?

Складные козлы для распиловки дров чертеж. Козла для дров своими руками: как это делается

Козла для дров – это, конечно, вещь довольно архаичная. Но едва ли какой владелец дома обходится без них. Оно и понятно: с этим массивным, но совсем нехитрым приспособлением дрова распилить значительно проще и удобнее. Я не считаю, что нежелание приобрести его в готовом виде является выражением какого-то скупердяйства. Отнюдь! Козлы для дров своими руками получаются более адаптированными к потребностям своего хозяина. Да и сделать их не так уж и трудно. Именно об этом я и хочу рассказать вам в сегодняшней статье.

Как сделать козла под двуручную пилу

Решив соорудить козлы для дров своими руками, следует помнить, что самыми важными их параметрами являются:

1. Высота. Оно и понятно. Если долго поработать в неудобном положении, то боли в спине и коленях гарантированы. Считается, что наиболее приемлемой высотой является 90÷110 см. Однако точная ее величина зависит от роста и рабочих привычек человека, который будет использовать это приспособление.
2. Прочность вкупе с устойчивостью. Это объясняется зачастую довольно большим весом распиливаемых бревен, а также наличием постоянных попеременно меняющихся усилий, прикладываемых пильщиками. Поскольку данные усилия могут привести к расшатыванию козел, в качестве опорных ног следует использовать добротный брус толщиной 100 мм и более.

Что потребуется, чтобы сделать козла

Для изготовления козел для пилки дров потребуется брус следующих размеров:

• 100×100, длина 1100 мм. Он станет основой конструкции. При желании его можно заменить ровным сухим, не очень толстым бревном;
• 50×50 в четырех отрезках, длина 1100 мм. Они будут использованы в качестве опорных ног козел;
• 50×50 в двух отрезках, длина 350 мм для изготовления «рогов»;
• 50×50 в двух отрезках, длина 1100 мм для выполнения обвязки опорных ног.

Кроме того, необходимо запастись саморезами 5×100 мм (штук 30), защитной пропиткой и соответствующими инструментами (ножовкой, стамеской, молотком, отверткой).

Козла – приспособление, необходимое для работы. Но следует также подумать и о здоровье. Для этого вполне можно поставить турник, о котором рассказывается в статье, находящейся.

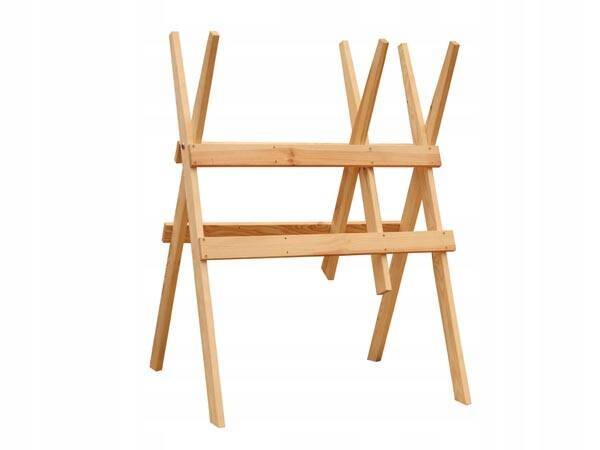

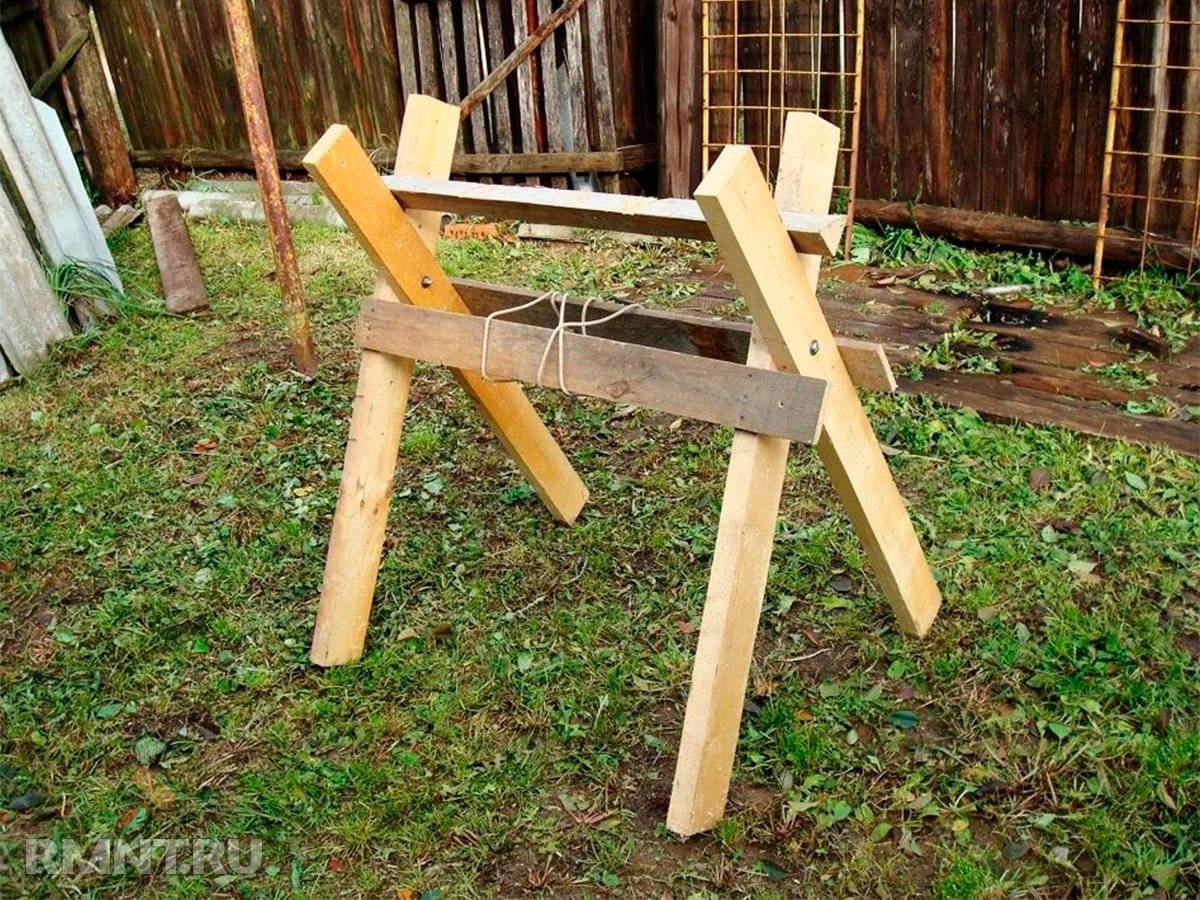

Порядок изготовления деревянных козел

На брусе, образующем основу козел для пилки дров, делаем пропилы из расчета 2 на каждый из 6 пазов, т.е. всего 12 пропилов. Глубина будущих пазов должна составлять 25 мм. В них будут устанавливаться опорные ноги и пара рогов. Целесообразно, чтобы каждый паз был слегка уже предназначенного для него бруска на 1,2-2 мм . То есть расстояние между пропилами должно составлять порядка 48 мм. Благодаря этому, брусья будут входить в пазы с усилием, что придаст дополнительную прочность всей конструкции.

Выборку пазов между пропилами следует произвести, используя стамеску и молоток. Опорные ноги и рога в пазы загоняются с усилием и закрепляются в них саморезами. Нижние концы опорных брусьев нужно подпилить под таким углом, чтобы козла на земле стояли ровно и прочно. Так получается полностью готовая основа козел.

Следующий этап изготовления козел для пилки дров состоит в выполнении обвязки их опорных ног. Наличие брусьев обвязки, закрепленных саморезами, не позволит ногам разъехаться. Если конец какого-либо из обвязочных брусьев выступает, его спиливают заподлицо с соответствующей ногой. Обработав изготовленные козла биозащитой и дождавшись ее высыхания, можно приступать к пилению дров.

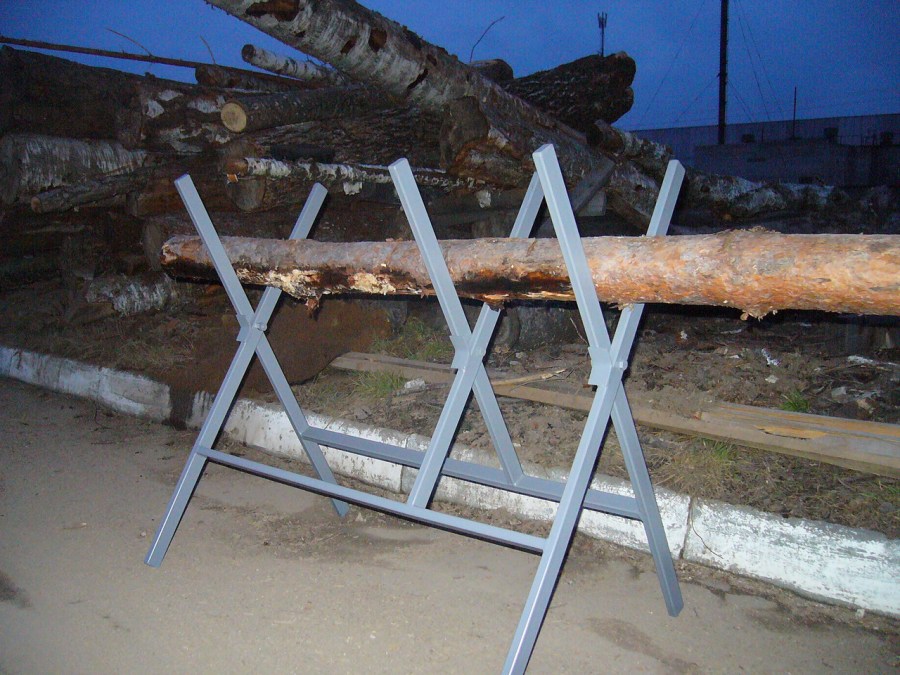

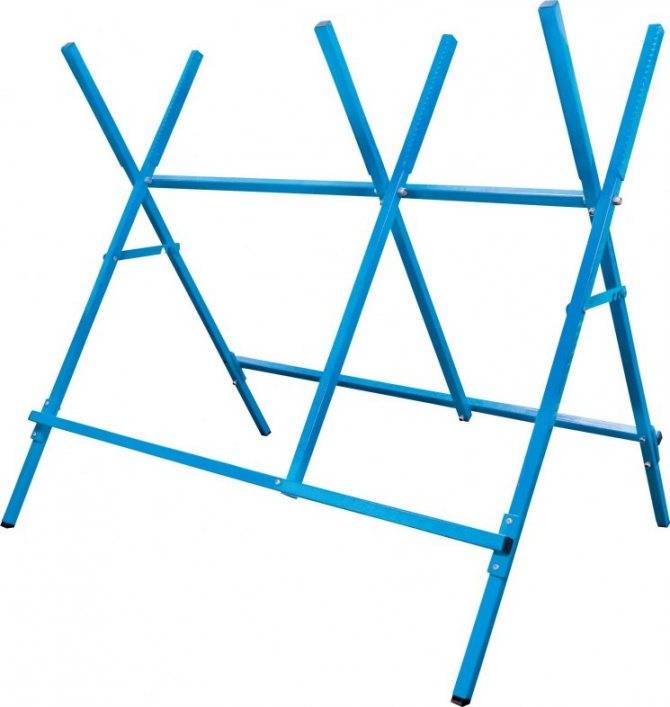

Как сделать металлические козла

Деревянные козлы для распилки дров следует, скорее всего, считать вариантом классическим. Но это приспособление можно изготовить и из металла. Причем оно будет более надежным и долговечным.

Для его изготовления лучше воспользоваться стальной трубой прямоугольного профиля 50×50 мм. Чтобы хранить такие козлы было более удобно, конструкцию лучше делать не сварной, а скрепляемой болтами. Это позволит ее разбирать и хранить в подходящем для этого месте.

Металлические козла не должны быть легкими! Чем больше вес конструкции, тем лучше ее устойчивость во время пиления.

Между собой куски труб крепят под 45°. Полученные крестовины обвязывают, используя такую же трубу, что и в основной конструкции.

Итак, сделать козлы для дров своими руками – не такое уж и трудное дело. Материал для этого можно использовать любой

А в ходе изготовления особое внимание следует обратить на устойчивость конструкции, ее прочность и соответствие росту пильщика

Основные требования, предъявляемые к козлам

При изготовлении козел своими руками важно помнить, что главным в их конструкции является устойчивость и прочность. Прочность необходима для того, чтобы выдерживать значительный вес распиливаемых бревен, а также постоянно меняющиеся, расшатывающие конструкцию силы, прилагаемые участниками распиловки дров. Прочность необходима для того, чтобы выдерживать значительный вес распиливаемых бревен, а также постоянно меняющиеся, расшатывающие конструкцию силы, прилагаемые участниками распиловки дров

Прочность необходима для того, чтобы выдерживать значительный вес распиливаемых бревен, а также постоянно меняющиеся, расшатывающие конструкцию силы, прилагаемые участниками распиловки дров.

По этой причине в крестообразном основании козел следует использовать брусья квадратного сечения не менее 10 х 10 см.

Далее излагается, как сделать козла для распиливания дров. Требуемые материалы:

• Деревянные брусья в сечении 10 х 10 см, длиной 110 см. Они используются для изготовления основы козел. Также подойдут гладкие, высушенные, не толстые бревна.
• 4 деревянных бруса в сечении 5 х 5 см, длиной 110 см. Они предназначены для «ног» конструкции.
• 2 бруса в сечении 5 х 5 см, длиной 35 см. Они предназначены для верхних деталей конструкции.
• 2 деревянных бруса в сечении 5 х 5 см, длиной 110 см для крепежа «ног».
• Средство «Биозащита» для обработки деталей конструкции.

На основном брусе следует сделать 12 пропилов, из которых затем вырезаются 6 пазов глубиной 2,5 см для верхних («рогов») и нижних («ног») деталей конструкции.

С помощью стамески и молотка изготавливаются пазы, в которые вбиваются отрезки брусьев для 4 «ног» и 2 «рогов и фиксируются шурупами.

Под необходимым углом спиливаются окончания брусьев, служащих «ногами», с такой целью, чтобы вся конструкция была устойчива. На этом работа по сборке основания закончена.

Дебаркер, кородер чашкорез для бензопилы: насадки для обработки древесины

Специальные виды насадок на бензопилу для снятия коры со спиленных бревен и проделывания продольных и поперечных пазов, называется кородером или дебаркером. Изделия бывают двух вариантов исполнения — дисковые и барабанные. Каждый вариант имеет соответствующее предназначение, однако для их обозначения используется общее название дебаркер.

Барабанные дебаркеры используются для удаления с бревен и досок коры, а дисковые за счет специфики конструкции предназначены непосредственно для вырезания монтажных пазов, чаш и углублений. Более подробно познакомимся с моделями по-отдельности.

Насадки дискового типа представляют собой круглую фрезу с выемками, в которых расположены лезвия. Такие устройства еще называют чашкорезами. Диск фиксируется на шпинделе при помощи контргайки. В действие приводится механизм от ременной передачи.

Такие устройства можно применять не только для проделывания пазов в древесине, но и для снятия коры. Однако для реализации последней функции потребуются большие затраты времени и сил, поэтому лучше использовать кородер, описание которого представлено ниже. Чашеобразный дебаркер или фигурная фреза используется для художественной резки и изготовления деревянных скульптур.

Как выглядит такой инструмент в работе, можно посмотреть на видео ниже.

Средняя стоимость таких насадок составляет 40-50 долларов. Однако есть модели дороже, которые отличаются высокой износоустойчивостью материалов.

Дебаркеры на бензопилу барабанного типа (их еще называют кородерами и окаривателями) представляют собой цилиндрические элементы с несколькими пазами, в которых установлены лезвия. Количество ножей зависит от модификации насадки. Их может быть 2 или 4. Основная цель таких устройств — снятие коры с бревен.

Как и насадки дискового типа, барабанные устройства приводятся в действие также от ременной передачи. Принцип установки насадки кородер на бензопилу, а также особенности ее применения, можно посмотреть на видео.

Основные параметры кородеров для бензопилы:

• вес. Средний их вес составляет около 3 кг;
• минимальная мощность двигателя бензопилы. Не рекомендуется использовать устройства на бензопилах с моторами, мощность которых ниже 3 л.с.;
• скорость работы. Оптимальная скорость составляет 8000 об/мин;
• рабочая ширина. Составляет 12 см.

Монтаж насадки выполняется довольно легко. Для этого необходимо снять шину с цепью, а также поменять штатную звездочку на шкив. Стоимость изделий начинается от 30 долларов.

Индивидуальности производства древесных козел

Для работы с одноручной либо двуручной пилой подойдет станок обычных размеров, выполненный из древесного бруса. Он выходит маленьким, легким и сразу крепким. Чтоб выполнить сборку нужно сделать последующие операции:

• Приготовить брус 10х10 см и длиной 1-1,2 м – для поперечин, ножек. Габаритов готового изделия будет довольно, чтоб распилить дрова средних размеров.
• Приступить к изготовлению и сборке ножек в количестве 4-х штук. Для придания большей прочности соединения в каждой паре ножек делают пропилы. Их глубину выдерживают не наименее 1/3 толщины заготовки, но не наиболее 1/2. Стараясь получить наиболее плотное соединение, пропилы делают уже, чем ширина заготовки.
• Вставленный в приготовленные пазы брус осаживают на пространство, используя молоток. Их крепление меж собой, как и всех частей, производят на шурупы по дереву 4,5х100 мм либо с помощью гвоздиков.
• Для предотвращения бокового смещения ножек к ним горизонтально либо под углом добавочно укрепляют две широкие доски, бруски.
• Если нужно, устанавливают «рогачи», их наличие дозволит распиливать недлинные ветки, доски.
• Готовое устройство по желанию обрабатывают морилкой для дерева, поверхности покрывают специальной защитной краской либо лаком.

Аналогичным образом можно сделать козлы из хоть какого подручного материала, к примеру досок, кругляка. Чтоб создать козлы, будет нужно самый доступный инструмент:

• Рядовая ножовка по дереву.
• Строительный уголок, но возможно обойтись без него.
• Обыденный карандаш с графитовым стержнем для нанесения разметки либо мел.
• Измерительная рулетка.
• Стамеска, молоток, шуруповерт, отвертка.
• Малярная кисть 4-5 см, лак либо краска.
• Достаточное количество шурупов, гвоздиков.

Планировка козлов для работы с обычной пилой

Так как в основном используется обычная ручная пила для распиливания небольших по размеру дров, размеры козел могут быть стандартными. Используя их, хозяин сделает удобный инструмент для работы с деревом, который будет небольшим по габаритам и лёгким, но в то же время прочным. Для этого нужно взять следующий материал:

Брус размерами 10х10 см в разрезе. Этого вполне достаточно для распилки на козлах дров средних габаритов. Длина бруса равняется 1-1,2 м. Ножки козел могут иметь меньшие размеры в разрезе. Будет достаточно взять брус 5х5 см и с длиной в 1 метр

Количество ножек – 4 штуки

Немаловажной частью «козла» для дров являются «рога». Тут можно использовать такой же по характеристикам брус, только длиной в 36 см. Количество, необходимое для сборки – 2 единицы

Различные варианты устройства дровяных козлов

Количество, необходимое для сборки – 2 единицы. Различные варианты устройства дровяных козлов

Количество, необходимое для сборки – 2 единицы. Различные варианты устройства дровяных козлов

В некоторых случаях понадобится сделать усиление под ножки конструкции. Для этого нужен брус из дерева сечением в 1 дюйм. В идеале понадобится 4 таких опоры, но при желании можно обойтись и двумя. В качестве крепёжных элементов наилучшим образом подойдут обычные саморезы по дереву шириной в 45 мм и длиной в 100 мм. Для надёжного укрепления всей конструкции понадобится от 30 до 40 штук. Для защиты от гниения бруса, из которого сделаны козлы, понадобиться специальная защитная краска или лак. Также необходимо приобрести морилку.

Данный список актуален для тех, кто хочет с нуля собрать своими руками всю конструкцию. Конечно, те хозяева собственных земельных участков, которые имеют остаточный материал от прошлых хозяйственных работ, могут заменить что-либо из составляющих вещью, имеющейся в наличии.

Для проведения монтажа козел своими руками понадобится следующий набор строительного инструмента:

Одна из схем конструкции козлов для распилки дров

1. Для распилки и выравнивания бруса необходима обычная ножовка поддереву.
2. Чтобы козлы, сделанные своими руками, имели ровные формы и не шатались при эксплуатации, необходимо использовать строительный уголок.
3. Для нанесения отметок на материал при планировке нужно иметь обычный простой карандаш.
4. Саморезы лучше всего закручивать при помощи шуруповёрта или крестовой отвёртки.
5. Молоток для забивания гвоздей при закреплении «рогов».
6. Стамеска.
7. Измерительная рулетка, которой будут проводиться все замеры.
8. Для покрытия готовой конструкции лаком или краской лучше всего подойдет малярная кисть размерами 4-5 см.

После подбора нужного материала можно переходить к сборке козлов. Начинать работу лучше всего с обработки бруса для основы. На нем необходимо сделать разметку будущих пропилов, которых должно быть по 6 с каждой стороны. В общей сложности пазов для крепления ножек и рогов должно выйти 12.

Пример крепления стоек козлов

Каждый из них имеет глубину в 2,5 см, чего будет достаточно для надёжного закрепления конструкции. При пропилке стоит проследить за тем, чтобы пазы были на 2-3 мм меньше чем ножки, что позволит плотно закрепить брусья. После того, как основная часть козел была обработана и установлена на ножки, можно переходить к монтажу крепёжных элементов. При помощи саморезов все составные части надёжно закрепляются.

Дальше необходимо установить усилители креплений, которые обеспечат не только дополнительную устойчивость и крепость козел, но и обезопасит рабочее место, исключив возможность расхождения ножек конструкции. Для их монтажа нужно отпилить нижнюю часть на каждой ножке таким образом, чтобы можно было установить дополнительное крепление. После окончания сборки конструкции своими руками можно переходить к нанесению защитного слоя покрытия. Обычно для обработки используют морилку. Окончательно обсохнув, козлы для дров станут готовыми к использованию.

Это интересно: Как сделать поленницу для дров: освещаем в общих чертах

Как сделать деревянную конструкцию?

Дровоколы представляют собой простую конструкцию, позволяющую упростить процесс распила больших бревен на мелкие части. Кроме того, это самодельное устройство также поможет вам распилить стальные полосы и деревянные доски. Вы можете собрать пилу самостоятельно, используя простую конструкцию. Перед началом работы необходимо подготовить основание.

• Деревянный брусок. С его помощью удастся довольно быстро собрать необходимую конструкцию будущего устройства. Единственный минус – низкая устойчивость к повышенной влажности. Если козлы планируется хранить во влажном помещении, потребуется обработать древесину специальными составами.
• Столбы из дерева. К преимуществам относят удобство сборки и невысокую стоимость за счет уменьшенного диаметра материала. Минус – козлы получатся не особенно надежными.
• Стальной профиль. Отличный вариант для сборки надежной и долговечной конструкции, способной прослужить более десятка лет. Минусы – высокая цена, и необходимость проведения сварочных работ.

Перед сборкой важно не только составить чертеж, но и учесть некоторые тонкости

Рост оператора. От того, кто будет работать за станком, будет зависеть высота конструкции

Важно, чтобы во время распила бревен человек не сильно нагибался и, наоборот, не пытался встать на цыпочки.
Габариты инструмента. Пилить бревна должно быть удобно, поэтому козлы должны идеально подходить под пилу.
Прочность и размеры древесины

Козлы должны выдерживать бруски и не деформироваться под их нагрузкой.

Наилучшим решением является сборка станка выше одного, но ниже 1,1 метра. Это оптимально и не создает нагрузку на спину и руки. Остальные размеры следует выбирать в зависимости от размера бревен, пилы и ряда других факторов, которые могут повлиять на процесс распиловки.

Для работы с двуручной пилой

При работе с двуручной пилой нельзя использовать стандартные подставки для пил, так как могут возникнуть опасные ситуации. Распространенной проблемой является опрокидывание оборудования из-за сильного бокового движения станка, вызванного изменением сил, возникающих при распиловке бревен. Следует отдавать предпочтение более сложным схемам, позволяющим создать более устойчивую и прочную конструкцию. Прежде всего, следует учесть некоторые нюансы.

• Ширина опорных стоек должна быть увеличена. Это объясняется необходимостью обеспечения устойчивости конструкции.
• Должна быть предусмотрена дополнительная обвязка крестовин козел. Сделать это можно посредством использования стяжки из дерева. Такое решение повысит прочность конструкции в несколько раз.
• Пропорции и размеры станка должны быть подобраны таким образом, чтобы было удобно на нем работать. Оператор не должен испытывать сильных нагрузок, а пила – не расшатывать станок.

Самодельные козлы

Если вы хотите построить пилораму для дров, вы можете выбрать любую из описанных конструкций. Если обычные Х-образные колья могут быть изготовлены как из дерева, так и из металла, то натяжные колья могут быть изготовлены только из металла. Металлические колья легче и прочнее, но и дороже, особенно если учесть, что деревянные колья можно собрать из бросовых материалов — оставшихся досок, брусьев и толстых веток.

Самый простой мольберт состоит из двух перекладин, соединенных вверху со смещенным центром. Они соединены под углом около 45 градусов. Однако если сделать опору подвижной, то можно изменить и этот угол, и рабочую высоту устройства. Чтобы ножки не разъезжались, нужно придумать ограничитель. Это может быть прочный шнур или цепь.

Начните с составления плана. Это облегчит выбор подходящего материала и позволит избежать неясностей при сборке. На чертеже должны быть указаны все основные размеры, особенно длина подставки, длина опорных ножек и высота камина.

Оптимальная высота для человека нормального роста составляет около 90-100 см, чтобы можно было колоть дрова стоя. Поэтому длина ножек должна быть немного больше, с учетом наклона и подреза внизу для устойчивости.

Длина может варьироваться от 100 до 200 см и выбирается в зависимости от длины распиливаемых бревен или досок.

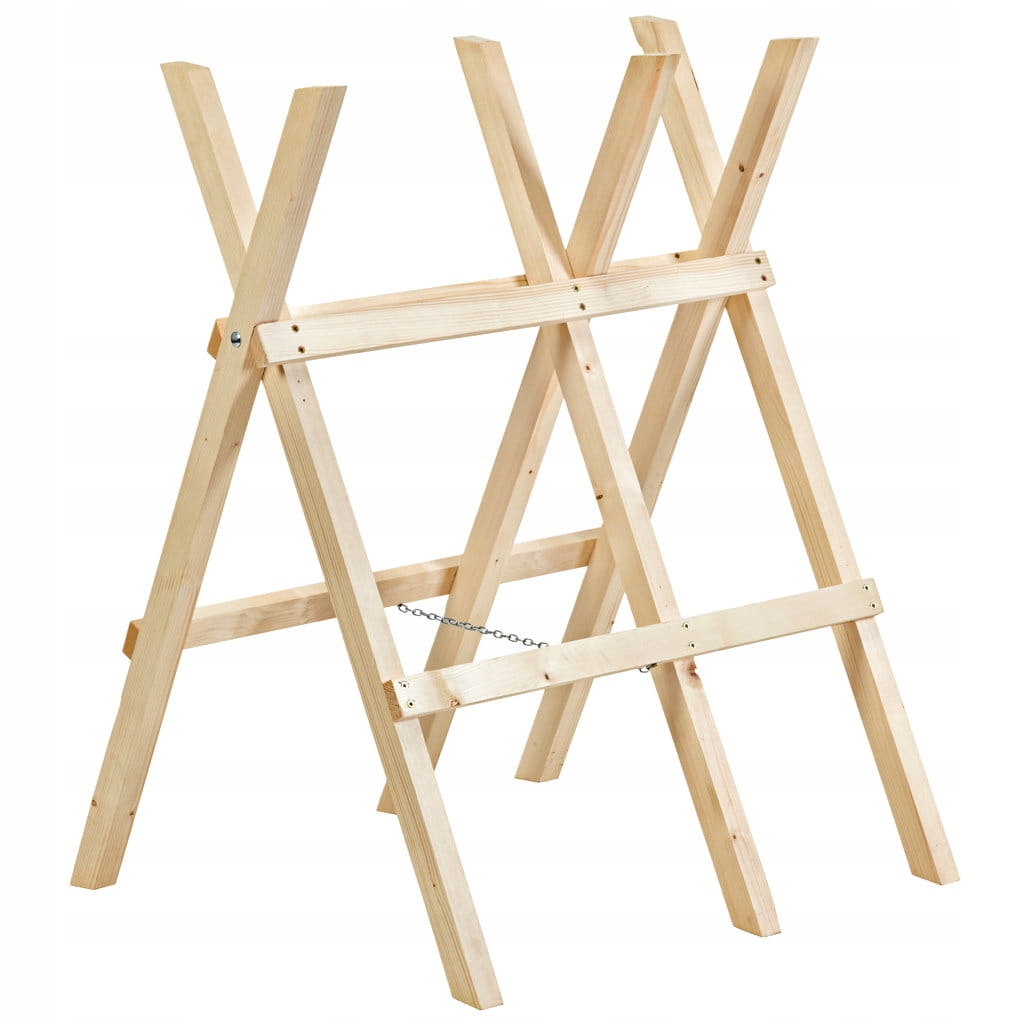

Чтобы сделать складную раму для распиловки дров, как показано на этом рисунке, вам потребуется:

• 6 брусков длиной 100 см;
• 4 доски длиной 100 см;
• 3 болта с гайками и шайбами;
• саморезы по дереву.

Просверлите отверстия для шурупов в бревнах с интервалом 70 см от одного конца. Затем соедините их попарно и прикрутите снизу и под диагональю поперечными скобами из досок.

Козлы для дров: чертежи устройств для максимально удобного распила (80 фото)

Заготовка дров на зиму знакома практически каждому жителю сельской местности и владельцам земельных участков. И конечно для удобной распилки дров необходим специальный инструмент, называемый козлы.

Наверняка фото козлов для дров многие видели в журналах или интернете. Это не сложное приспособление, которое можно соорудить своими руками, к тому же оно непременно должно быть в приусадебном хозяйстве.

С их помощью комфортно заниматься обработкой древесины, деревянных брусков или металлических профилей.

Решить вопрос, из чего сделать козел на даче, довольно легко. Ведь для изготовления этой простой традиционной конструкции достаточно воспользоваться следующими материалами:

• деревянным брусом обычной формы. Сборка приспособления из этого материала проста, но он боится повышенной влажности.
• деревянными столбиками среднего диаметра, которые применяют для сооружения заборов. Этот способ является экономным в финансовом плане, но не рассчитывайте на его надежность.
• металлическими планками, которые обеспечат надежность конструкции и будет служить долгие годы.
• различные предметы, отправленные в металлолом.

Предлагаем ознакомиться О преимуществах огурца Тёща, технология выращивания

Хотя козел для пилки дров имеет простую конструкцию, но по сути он является станком. Следовательно, в процессе его изготовления нужно учесть некоторые нюансы:

необходимо иметь план (чертеж) будущей конструкции с пошаговой инструкцией и расчетом размеров всех деталей.
важно правильно рассчитать наклон опорных элементов для удобства применения.

При сборке главное учитывать размерность оборудования, которая зависит от:

• роста человека,
• параметров будущего приспособления,
• крепость и размеры дерева, требующего обработки.

В зависимости от этого будет определяться продолжительность затраченного рабочего времени.

Беспроигрышным вариантом считается приспособление высотой 90-110 см. В результате этого, работающему за ним человеку не придется слишком наклоняться вперед, а руки не будут слишком уставать благодаря горизонтальному положению.

На позвоночник будет действовать минимальная нагрузка, а рабочий процесс станет гораздо легче.

При обработке древесины с использованием двуручной пилы требуется устойчивая опора для второй руки. Об этом стоит позаботиться заранее при сборке приспособления.

Возможно, сделать упор из лесины, который можно установить в любом нужном месте.

Ручная обыкновенная пила чаще всего используется для заготовки дров среднего размера, поэтому козел подойдет стандартных габаритов и его не сложно соорудить своими руками, имея в наличии:

• деревянный брус сечением 10х10 см и длиной от 1 до 1,2 м.
• брус сечением 5х5 см и длиной 1,0 м для устройства ножек приспособления в количестве 4 штук.
• такой же брус, но длиной 36 см для изготовления «рогов» в количестве 2 штук.
• брусья размером 1 дюйм в количестве 2 или 4 штук для устройства усиления ножек.
• саморезы в количестве 30-40 шт. для крепления деталей.
• морилку, краску или лак для защиты козлов от гниения брусьев.

Также можно использовать любой подручный материал, подходящий для сооружения козлов.

Для сборки вам нужно подготовить следующий инструмент:

• ножовка – для распила и выравнивания поверхности бруса,
• уголок – для контроля ровности элементов, важных для устойчивости конструкции,
• графитовый карандаш для нанесения необходимых отметок,
• шуруповерт или отвертка для закрутки крепления,
• молоток,
• стамеска,
• рулетка,
• кисть малярная (4-5 см).

Лебедка от бензопилы для подъема и перемещения грузов

Производители предлагают такой вид приспособления к бензопилам, как лебедка. Используется с целью поднятия и перемещения тяжелых грузов

Важное условие при использовании таковых устройств — надежная их фиксация. Фиксируется насадка к земле при помощи металлических штырей, которые зачастую идут в комплектации

Часто применяются в сельском хозяйстве в паре с ручными плугами и окучниками

Часто применяются в сельском хозяйстве в паре с ручными плугами и окучниками.

Насадки представляют собой конструкции на отдельной раме, которые состоят из бобины с металлическим тросом (обычно 30 метров), и насаженные на вал. Вал крепится к штатной звездочке бензопил Stihl (применяется для моделей MS 180, MS210, MS211, MS230 и MS250). Можно использовать и на инструментах других производителей, установив предварительно соответствующую звезду.

Сторона подключения лебедки к инструменту

Главный технический параметр приспособлений — тяговое усилие (номинальное 400 кГс, а максимальное 600 кГс). Один из вариантов применения лебедки для бензопилы показан на видео ниже.

Интересно! Вес поднимаемых предметов с помощью лебедки может составлять до 500 кг.
