Где заканчивается кабель и начинается ответственность

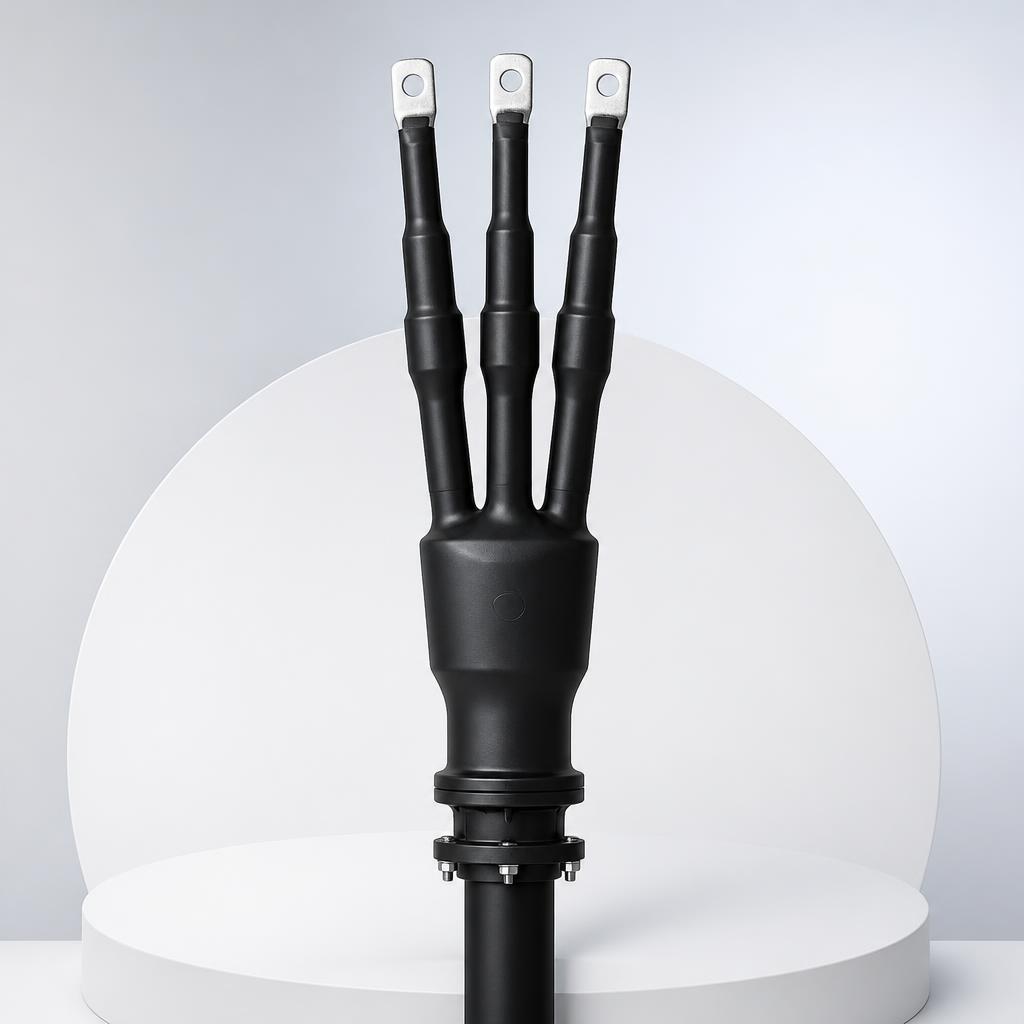

Концевая муфта https://raychem.su/ — это не «дополнение к кабелю», а узел, который принимает на себя сразу несколько задач: изолирует жилы, защищает место разделки от влаги и пыли, снимает часть электрического напряжения с края изоляции и дает понятную, безопасную точку подключения. Если сказать проще, кабель без правильно оформленного окончания похож на шланг с неровно срезанным краем: вроде бы функция та же, но риск протечки и отказа резко выше. Именно поэтому муфта кабельная концевая выбирается не по принципу «подошла по сечению — и ладно», а по реальным условиям работы. Для внутренней установки важна компактность и аккуратная изоляция, для улицы — стойкость к ультрафиолету, перепадам температуры и сырости. Ошибка здесь обычно проявляется не сразу. Сначала всё работает, а потом появляются нагрев, пробой, трекинг по поверхности или окисление контактов.
Что в ней работает на практике, а не на бумаге
Устройство концевой муфты кажется простым только на первый взгляд. На деле каждый элемент там неслучаен: трубки выравнивания электрического поля снижают локальную концентрацию напряжения, герметизирующие материалы не дают влаге тянуться вдоль жил, а наружная оболочка защищает сборку от механических воздействий. Важен и тип кабеля: одно дело — силовой с бумажной пропитанной изоляцией, другое — современный кабель из сшитого полиэтилена. Для них применяют разные решения, потому что физика старения материалов разная. Хорошая концевая заделка не должна «жить отдельно» от кабеля. Она обязана работать с ним как единая система, без слабого места на переходе. Если монтажник игнорирует длину снятия оболочки, плохо очищает полупроводящий слой или перегревает термоусадку, проблема закладывается сразу, просто проявится позже.
Как выбирают подходящий вариант без гадания
Ориентироваться только на напряжение и сечение недостаточно. Да, это базовые параметры, но в реальной эксплуатации список шире. Нужна ли установка в помещении или на открытом воздухе? Будет ли оборудование работать в сыром колодце, в цехе с пылью, на эстакаде под солнцем, рядом с химически активной средой? Нужна ли стойкость к загрязнениям, к вибрации, к частым температурным циклам? Даже способ подключения влияет на выбор: под болтовые наконечники, под опрессовку, с экраном или без него. Когда подбирают муфту «по каталогу на глаз», чаще всего промахиваются именно в деталях, которые потом и становятся причиной аварии.
- Проверьте класс напряжения и совместимость с типом изоляции кабеля.
- Уточните диапазон сечений, а не одно номинальное значение.
- Смотрите на условия монтажа: улица, помещение, влажная зона, ограниченное пространство.
- Выбирайте комплект, где понятна комплектация: перчатки, трубки, герметики, наконечники, инструкция.
- Сверяйте технологию монтажа с квалификацией бригады: не каждый комплект одинаково терпим к ошибкам.
Есть и практический нюанс, который часто упускают снабженцы: одна и та же муфта по паспорту может подходить, но по факту быть неудобной для конкретного шкафа или камеры. Если места мало, излишне длинный хвост жил затруднит подключение и создаст лишние изгибы. А кабель не любит, когда его заставляют «ломаться» на последнем участке.
Почему монтаж решает больше, чем бренд на коробке
Даже дорогой комплект можно испортить за полчаса. Чаще всего ошибки происходят на этапах подготовки кабеля: неровный рез оболочки, повреждение изоляции жил ножом, грязь на поверхности, неверный прогрев термоусаживаемых элементов. У термоусадки есть свой характер: ее нельзя жечь, ей нужно равномерное тепло. Клей должен расплавиться и заполнить полости, а не подгореть по краям. Отдельная история — экраны и заземление. Если их оформить спустя рукава, система начинает вести себя нестабильно: от локальных нагревов до частичных разрядов. Поэтому муфта кабельная концевая — это не товар «поставил и забыл», а монтажный узел, требующий аккуратности почти ювелирного уровня, особенно на среднем напряжении.
Хороший признак качественной работы — когда после монтажа всё выглядит не только ровно, но и логично: длины разделки соблюдены, жилы не перетянуты, маркировка читается, герметизация выполнена по кругу без пустот. Если же видно, что элементы натянуты с усилием, трубки сели криво, а наконечники стоят под странным углом, лучше переделать сразу. В электромонтаже эстетика часто совпадает с надежностью.
Когда имеет смысл переплатить, а когда достаточно базового решения
Не каждый объект требует премиального комплекта с максимальным запасом стойкости. Для сухого распределительного помещения с понятным режимом работы нередко хватает добротной стандартной концевой муфты от внятного производителя. Но если линия выходит на улицу, работает в грязной среде, испытывает частые пуски нагрузки или обслуживается редко, экономия быстро становится сомнительной. Цена ремонта, простоя и повторного выезда почти всегда выше разницы в стоимости между базовым и усиленным комплектом. Поэтому разумный подход такой: платить не за «громкое имя», а за свойства, которые реально нужны на объекте. Тогда концевая муфта перестает быть расходником из сметы и превращается в тихий, но надежный рубеж между кабелем и оборудованием.
