Конструкция слухового окна на крыше

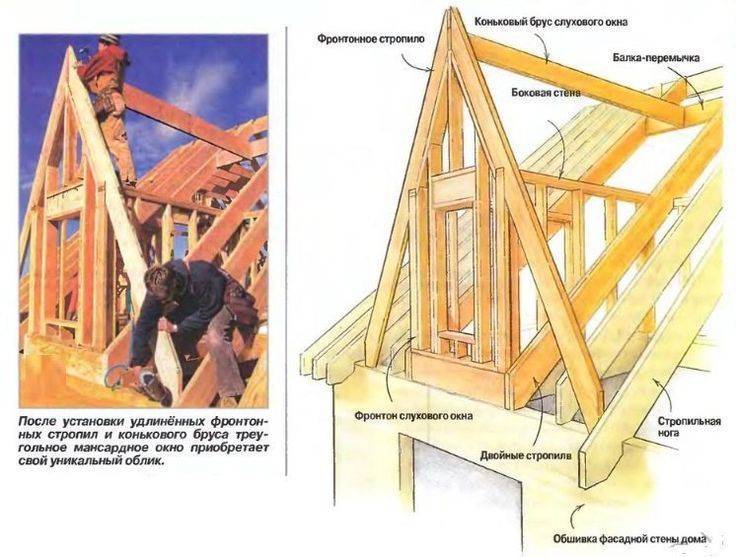

Треугольное слуховое окно

Небольшие треугольные или, как их еще называют, «остроугольные» слуховые проемы изначально использовали для вентиляции или как маленькие источники света для чердачного помещения на скатных кровлях. Треугольные люкарны часто можно встретить на исторических зданиях

При их проектировании важно, чтобы они не были слишком большими или слишком маленькими для органичного встраивания в основную концепцию. Угол наклона должен быть примерно таким же, как угол наклона основной крыши

Основная задача треугольной люкарны — впустить как можно больше воздуха и света в мансарду, при этом создание дополнительного пространство не является приоритетным. Преимущество заключается в возможности установки на более высоком уровне.

Треугольное слуховое окно

Рассмотрев основные виды люкарн, выделим, что жестких правил проектирования нет. Их расположение и размеры зависят от индивидуальных предпочтений проектировщика, актуальных новшеств в архитектуре

Очень важно определиться, какую функцию будет выполнять слуховое окно на крыше — декоративную или практическую. В любом случае, конструкция должна гармонично смотреться в общем плане здания, не располагаться слишком близко к коньку или карнизу крыши, а также к фронтонам (боковым сторонам)

Нужно выдерживать минимальное расстояние между двумя окнами — 0,8 м. Меньшее расстояние усложняет укладку кровельного покрытия и способствует образованию снеговых мешков.

Конструкции и их разнообразие

Может показаться, что разнообразие конструкций и дизайнерских решением не знает границ, и каждый мастер старается сделать свое слуховое окно лучше.

Большинство людей знают, что в доме должно быть хотя бы одно слуховое окно, поэтому конструкция слухового окна на крыше в чертеже есть всегда.

У современных окон на кровле есть несколько функций:

1. Проветривание. Это первая и самая главная функция проема. На чердачном помещении обязательно должна быть качественная вентиляция, за счет чего материалу кровли не будет грозить порча и .
2. Освещение. Это вторая цель, которая тоже относится к практическим, и она полностью оправдывает все те трудности, с которыми придется столкнуться при проектировании и установке. С этой целью лучше всего справятся именно мансардные окна.
3. Расширение полезного пространство. Но это то качество, которое присуще не всем разновидностям слуховых окон.
4. Выход на крышу. Если потребуются ремонтные работы, то слуховое окно будет самым безопасным и удобным способом попасть на крышу.
5. Дизайн. Типичный дом со стандартной крышей выглядит немного старомодно и скучно. Слуховые окна станут прекрасной возможностью для того, чтобы сделать ваш уникальным и привлекательным.

Нюансы проектирования

В первую очередь слуховое окно обязательно должно соответствовать общей концепции архитекторского плана загородного дома. Когда настанет время принять решение о том, необходимо ли слуховое окно на крыше, конструкцию потребуется внести в эскиз, чертеж, а после и в окончательный проект. Проектирование каркаса для будущего слухового окна и стропильной системы на крыше дома должно быть проведено одновременно. Сложность проекта и параметры окна будут во многом определены тем, какой материал для кровли вы выбрали.

После того, как каркас будет готов, придет очередь для кровли. Для получения качественной прослойки потребуется продумать, какую теплоизоляцию и гидроизоляцию вы будете использовать, а также выбрать заранее финишный материал для кровли.

Есть определенные нормативы СНиП по отношению к слуховым окнам, правда к частному строительству это больше относится как рекомендации, и предложены самые рациональные способы проектирования:

• Возможность обустройства. Вряд ли вы найдете место дл расположения, если угол ската будет менее 35 градусов. В этом случае советуем использовать только оконные проемы на фронтонах.
• Габариты. Минимальные показатели проема – это 120 см на 80 см.
• Размещение. Главные задачи конструкции слухового окна на крыше, чердаке и мансарде – это вентиляция и освещение, поэтому оптимальным решением будет установка на любой стороне дома, кроме северной.
• Местоположение на крыше. Выбор места для оконного проема на крыше – это лишь дело вкуса. Главным моментом является то, чтобы окна не были расположены слишком близко к краю крыши (с карнизу, коньку, стене фронтона – не менее 100 см), так как это может ослабить надежность системы.
• Местоположение несколько окон. Если вы планируете сделать несколько окон подряд, то расстояние между ними должно быть хотя бы 80 см. Такое расстояние требуется для того, чтобы не было проблем при укладке финишного покрытия. Помимо этого, при близком расположении окон будет усугублен в будущем профилактический осмотр, а зимой будет скапливаться снег и его будет сложно убрать с крыши.
• Размещение окна на мансарде. Расстояние проемов до пола мансарды должно быть не меньше, чем 100 см.

Монтаж слухового окна крыши

Слуховые окна – объекты, требующие при их создании соблюдения указов СНиПа и ГОСТа. По СНИПу монтаж слуховых элементов разрешается, когда угол наклонения кровли более 35°, а их площадь («S») равняется 1/300 к площади горизонтальной проекции кровли дома.

Чтобы они осуществляли свои функции корректно, их делают так:

• стенки по бокам до 1,5 м в высоту;
• по размеру 1/5-1/8 от всей «S» мансарды;
• подоконники устраиваются на отметке ок. 90 см от пола;
• габариты окон больше соотносят со стилем сооружения, но они редко превышают 1,5 м;
• размеры створок обязаны делать более 0,6х0,8 м;
• каркас ставить нужно на перекрывающие потолок балки;
• объект не должен иметь выступ за пределы внешних стен дома (во избежание провисания);
• промежуток между 2-мя слуховыми окнами обязан быть 0,8 м и больше.

При реконструкции здания, монтаж проводится с частичным разбором кровель. Так, становится возможным установка боковых стен и верха люкарен. Слуховые окна, создаваемые при перестройках сооружений, внедряются промеж стропильных ног, которые расположены на расстоянии ок. 1-1,2 метра. Тогда, конструктив кровли остается прочным.

Установка слухового окна на крыше

Стены объектов на мансарде исполняются из того же стройматериала, что и на фасаде, или из дерева. Рамки, зачастую, деревянные. Нередко для них выбирают алюминий, ПВХ или стеклопластик. По желанию, для декора, возможно приобрести и установить различные элементы обрамления, из подходящего по стилю материала.

Важно: до внедрения такого окна рекомендуется провести осмотр кровли, и проверить ее цельность. Она обязана иметь достаточную прочность для подобного вида работ

Чтобы верно выполнить монтажные работы, делают замеры и расчет конструктива, и соблюдают технологическую последовательность.

Этап	Рекомендации
Определение местоположения окошек	Лучше их устанавливать между несущими потолочными перекрытиями
Габариты проёма под окно	должны быть маленькими, чтобы иметь хорошие функции теплоизоляции
Сборка рамы	Хороша из деревянных брусков, которые предварительно обрабатывались антисептическим средством
Вырезка отверстия из пирога кровли	Производится аккуратно, чтобы не нанести вред слою гидроизоляции
Установка рамы	Делается при помощи каркаса, который плотно закрепляют саморезами к несущей стропильной системе
Постобработка герметиком	Проходятся по каждому стыку и соединительным местам

Таблица. Последовательность монтажа

Размещать оконный блок необходимо на конкретном расстоянии от несущей стенки. Разрешается возводить окошки в 2 ряда. Нельзя монтировать элементы приближенно к коньку, карнизу и фронтону.

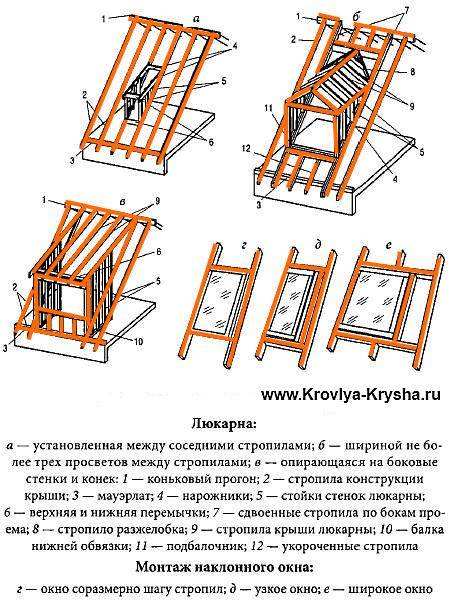

Конструкция слуховых кровельных окон

Конструкционные особенности оконного кровельного проема зависит от его каркаса.

Это тоже важно знать: Акт приемки кровли: обследование и приемка крыши в эксплуатацию

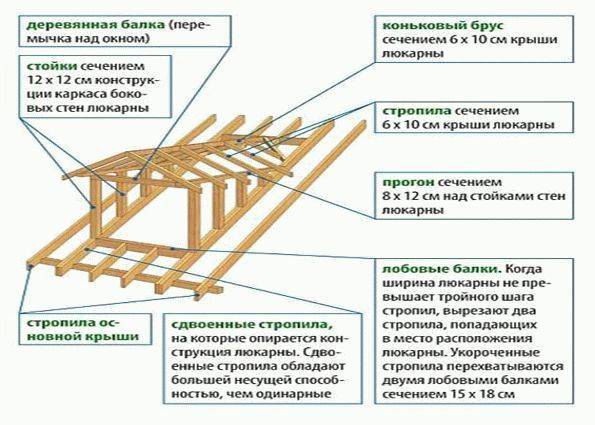

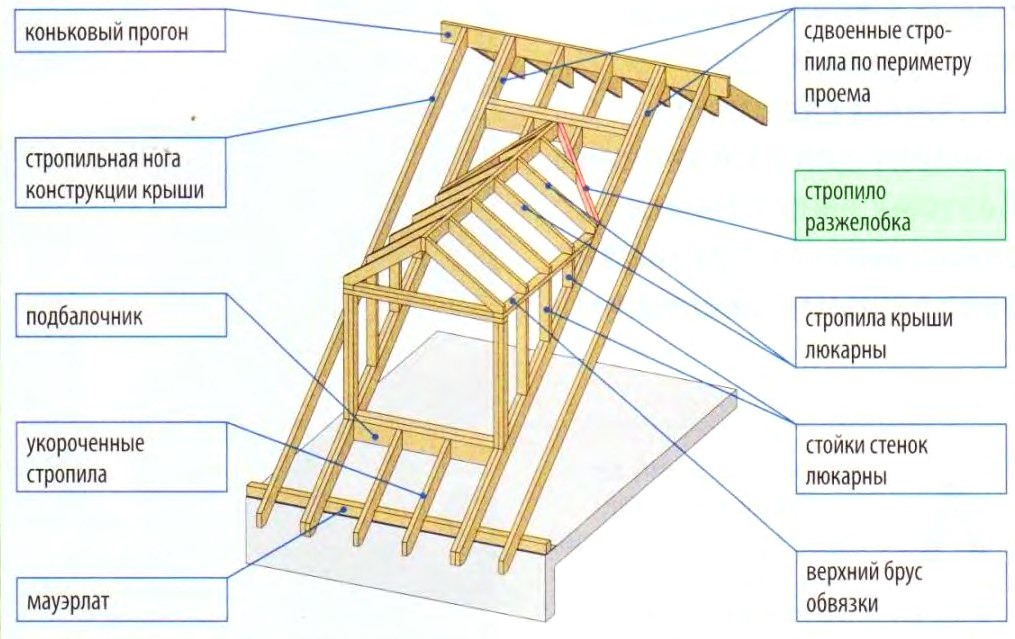

Конструкция каркаса слухового оконного проема

Основные характеристики конструкции каркаса слуховых окон:

• ширина оконного кровельного проема должна быть больше 1/2 ширины непосредственного помещения мансарды;
• каркас этого элемента обустраивается одновременно с несущей конструкцией кровли, потому что у него тоже имеется собственная несущая система и обрешетка (с проемами двускатного типа и коньковым узлом);
• установка надежных стропилин, на них распределяется общая нагрузка сооружения;
• детали оконной конструкции можно вырезать по шаблону, что значительно облегчит монтажный процесс;
• все составляющие конструкции слухового кровельного окна закрепляются стальными крепежными деталями;
• боковые стены такого проема в подкровельном пространстве зашиваются устойчивыми к действию влаги стройматериалами, аналогично поступают и со стыками (это поможет предотвратить образование протечек).

Как влагоизолирующие стройматериалы рекомендуется применять:

1. Мембраные пленки.
2. Силиконовые герметики.
3. Прижимающие планки.

В уже построенной кровле можно также выполнить слуховые окна практически любого типа. Для этих целей необходимо выполнять такие правила его обустройства:

• оконный кровельный проем размещается в центре кровельного ската/стенки чердака – между несущими стропилинами;
• после вырезания проема устанавливаются несущие стропилины, и на них монтируется оконная рама (закрепляясь плотно с помощью саморезов);
• завершающим этапом выполняется герметизация построенного слухового окошка.

В таком случае герметизирование выполняют герметиком с акриловой/силиконовой основой либо водонепроницаемой пленкой.

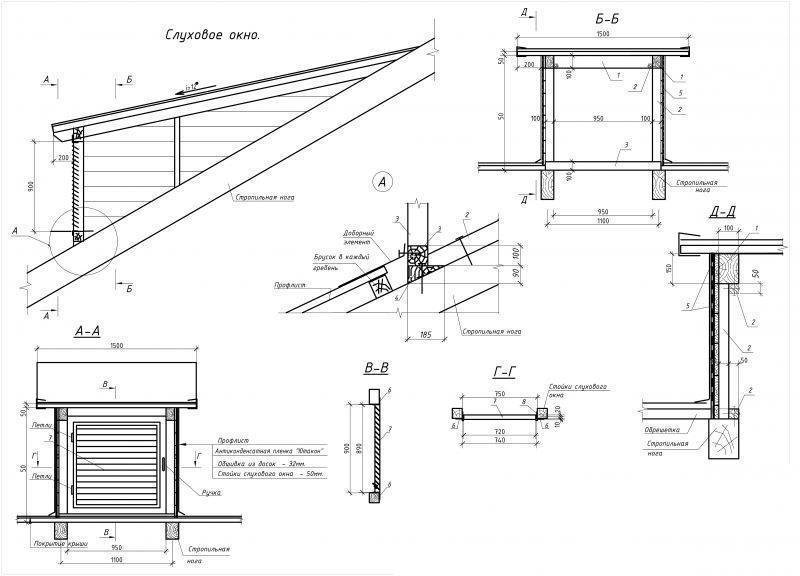

Важно: в типовых проектах у слуховых окон на крыше конструкция (чертеж) практически полностью повторяет общую форму кровли, но в очень уменьшенном виде

Слуховое окно — мифы и реальноость

Вряд ли кто не знает, что есть такие особенные окна — слуховые. Но, мало кому известно, почему они так называются. В своем словарном фолианте Владимир Даль дал толкованию слуховому окну, как «слух в кровле» и рядом пояснил, что сам не очень понимает этот термин: «Что можно слушать на чердаке?» Но, интересно и то, что в этой же работе Даль приводит словосочетание — «слухи ветром носит». В старину маленькие открытые окна были в помещениях для прислуги, и хозяева могли подслушивать, о чем разговаривает простой люд. Обрывки фраз доносил ветер.

Другая легенда говорит, что на строительстве московского Манежа, возводимого в 1817 году в честь ознаменования победы над армией Наполеона, работала артель крепостного по фамилии Слухов. Талантливый мастеровой возводил добротные крыши. Его кровельные работы были известны повсеместно.

Первоначально на крыше Манежа и фронтонах не было окон, чердаки не проветривались. В знойный летний день помещение сильно нагревалось, и горячий воздух деформировал деревянные потолочные перекрытия и крышу. Узнав о проблеме, император Александр I повелел в кратчайший срок переделать крышу. Тут и пригодились уникальные способности Слухова. Он нашел выход, проделав на скате несколько окон для поступления на чердак прохладного воздуха. В дальнейшем такие окна в крыше стали называть по фамилии крепостного мастера — слуховыми.

Но, проветривание это не единственная функция слуховых окон. Они влияют на уменьшение давления на потолочные перекрытия. Балки с трудом выдерживают тяжесть пролета, особенно, если он большой, и могут прогнуться или обрушиться. Сильный сквозняк формирует над перекрытием зону с пониженным давлением. В результате нагрузка на балки уменьшается, что позволяет избежать весьма опасных ситуаций.

Еще одно французское название у слухового окна — «люкарна», что значит мансардное окно. Раньше мансарды были излюбленным недорогим жильем студентов, поэтов и художников. В романе «Три мушкетера» Дюма своего главного героя д’Артаньяна поселил в Париже тоже в мансарду. В последние время отделка чердачных помещений под жилые комнаты набирает все большую популярность.

При возведении скатных крыш современные строители тоже устанавливают слуховые окна. Они выполняют три функции: проветривание, выход на кровлю, и освещение мансарды. Существуют четыре основных вида слуховых окон: с двускатной крышей, с трехскатной и плоской крышей, и циркульные. Применяются те же кровельные материалы, что и для крыши. Окна могут быть любой формы, безрамные или с частыми переплётами, с выходом на балкон, так как фронтон здания нередко украшает небольшая лоджия или балкон.

Для улучшения тепловых характеристик и созданию необходимого светового режима в мансарде устанавливают рольставни Они монтируются чаще на прямоугольные, дуговые, овальные или треугольные оконные проемы. Это могут быть модели с автоматическим или ручным управлением. Цветовое разнообразие изделий позволяет использовать рольставни как для классического оформления дома, так и для создания авангардных идей. Более того для большего комфорта, рольставни с автоматическим приводом можно подключить к системе «умный дом».

Существует особый стиль отделки мансард — «лофт», который пришел в Европу из США в середине двадцатого века. В это время центральную часть Нью-Йорка стали освобождать от складов и промышленных предприятий. Пустые здания переделывались под недорогие квартиры или магазины. Просторные помещения высоко под крышей начали переделывать под студии и галереи, в которых охотно селились художники и другие представители творческой богемы. В переводе с английского «loft» значит «чердак». Так появился особый стиль очень схожий со стилем французских мансард.

Все меняется, в том числе и терминология. Не удивительно, что сочетание «слуховое окно» выходит из обихода и скоро останется только в романах о событиях прошлого века или в старинных книгах.

Разновидности исполнения

Существует довольно много видов.

Итак:

1. Вариант с плоской крышей. Если вам требуется помещение под крышей наполнить свежим воздухом и дать туда много света, то такое исполнение вам подойдет идеально! При монтаже устанавливают для водостока дополнительные желоба. И такие окна именно по этой причине монтируются с некоторым наклоном кровли.

   Как правило, этот наклон составляет 5 — 15 градусов.

2. Четырехугольное окно, имеющее односкатную крышу. Конструкция очень похожа на конструкцию с плоской кровлей. Но угол наклона кровли несколько иной – 15 градусов и больше. Сама крыша может иметь прямоугольную форму, торцевую или трапециевидную.
3. Окно с крышей двускатной. Такая конструкция дает возможность максимально осветить мансардное помещение.
4. Треугольная форма.Такие типы создавались в исторических зданиях.И сейчас их делают в том случае, когда зданию придается старинный вид.
5. Полукруглая форма.Специалисты именно такие окна считают наиболее интересными.Ведь у них самое большее количество вариантов исполнения. За счет того, что линии изогнутые, полукруглая форма прекрасно вписывается в кровлю любого дома и придает ей необычный вид.
6. Зенитный фонарь.Такая конструкция, размещенная на крыше дома, способствует максимальному проникновению света в мансарду. И выглядит такой фонарь очень изысканно.

Тонкости проектирования

Слуховые окна должны соответствовать общей архитектурной концепции загородного дома. Когда принимается решение о необходимости слухового окна на крыше; конструкция вносится в эскиз и чертеж, а затем в окончательный проект. Проектирование каркаса слухового окна и стропильной системы крыши дома проходит одновременно. Сложность проекта и параметры слухового проема во многом определяются выбранным кровельным материалом.

После того, как общий каркас будет готов, настанет очередь кровельного пирога. Чтобы он получился качественным, необходимо продумать грамотную тепло- и гидроизоляцию, подобрать финишный кровельный материал. Существуют нормативы СНиП к слуховым окнам; по отношению к частному строительству они носят скорее рекомендательный характер и предлагают наиболее рациональные приемы проектирования кровли:

Возможность обустройства. Вряд ли слуховому окну найдется место, если угол ската не превышает 35º. В таком случае рекомендуется ограничиться оконным проемом на фронтоне.

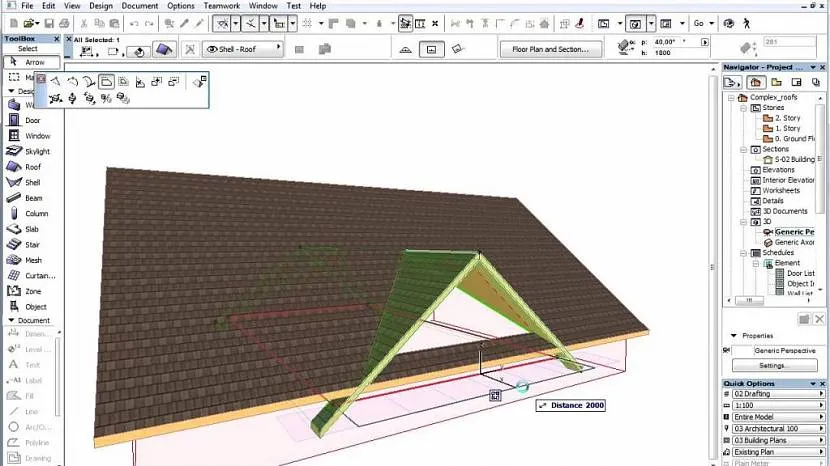

Создание проекта

Источник memphite.com

• Размер. Минимальные параметры проема — 1,2 на 0,8 м.
• Размещение. Главные задачи, решаемые мансардными и чердачными окнами, — это освещение и вентиляция; поэтому устанавливать их на северной стороне дома не желательно.
• Расположение на крыше. Выбор места для оконных проемов — дело вкуса и здравого смысла. Основное пожелание состоит в том, чтобы не располагать их слишком близко к краям крыши (к коньку, карнизу, фронтонной стене — не ближе 1 м), это ослабляет надежность системы.
• Расположение нескольких окон. Между соседними слуховыми проемами оставляют не меньше 0,8 м. Такое расстояние выдерживают для того, чтобы не возникло проблем при укладке финишного покрытия. Кроме того, близко расположенные конструкции осложняют профилактический осмотр и ремонт, а зимой усиленно накапливают снег и затрудняют его очистку.
• Размещение мансардного окна. Расстояние проема до пола мансарды составляет не менее 1 м.

Видео описание

Об окнах для мансарды в следующем видео:

Как выбрать подходящий тип слухового окна

При определении типа слухового окна, подходящего для крыши будущего дома, выделяют приоритеты:

Если вы хотите улучшить эстетику, добавить оригинальности постройке в целом, обратите внимание на конструкцию «летучая мышь», арочный дормер или зенитный фонарь.

Если на первый план выходит освещение мансардного помещения, предпочтение стоит отдать мансардному стеклопакету. Это будет практичный выбор — современные модели стеклопакетов, несмотря на большую площадь остекления, безопасны в эксплуатации и обладают энергосберегающими характеристиками.. Дормеры в современном проекте

Источник makemone.ru

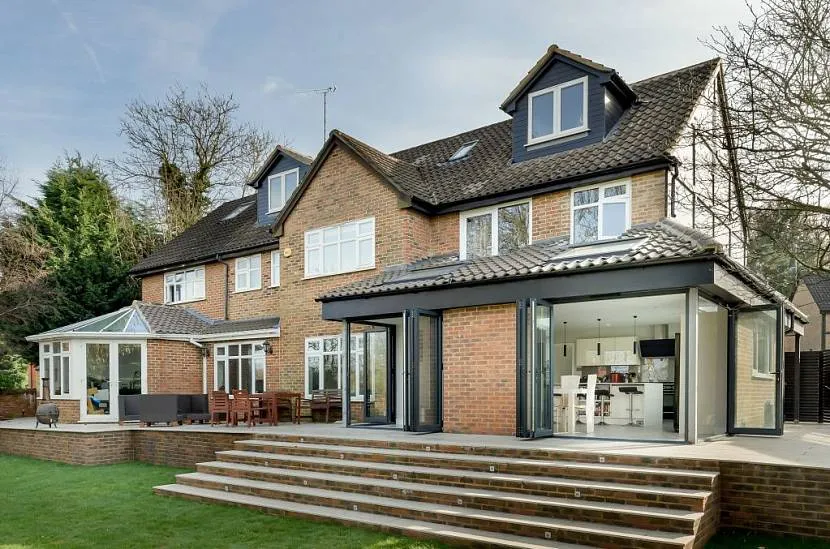

Дормеры в современном проекте

Источник makemone.ru

В последние годы большинство хозяев выбирают мансардные окна гораздо чаще, чем слуховые; последние можно увидеть преимущественно на домах в классическом стиле. Это объясняется несколькими причинами:

• Мансардные конструкции обеспечивают лучший воздухообмен и пропускают на 30-40% больше света.
• Большинство загородных домов возводятся по современным проектам. В таких постройках мансардные окна выглядят более естественно.
• Несмотря на более высокую стоимость, в итоге мансардные окна оказываются более экономными. Их монтаж не требует изменения конструкции кровли, а работы не столь трудоемки.

Видео описание

О несомненной пользе слуховых окон в следующем видео:

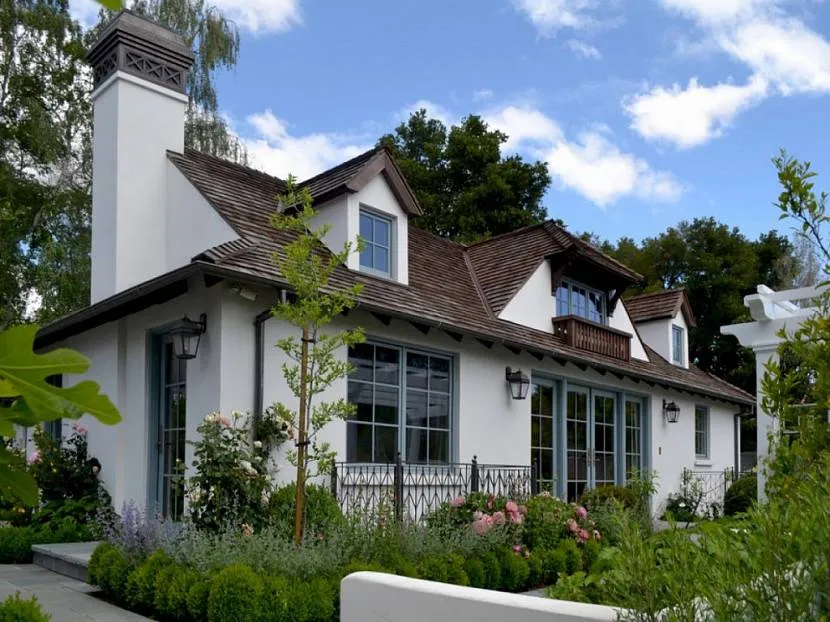

Дормеры — важная часть дизайна

Источник houzz.com

Слуховое окно – что это?

Изначально такое окно задумывалось как способ вентилирования подкровельного пространства, но со временем стало одним из элементов конструкции крыши, который может одновременно выполнять несколько функций.

Придать «изюминку», оживить и украсить кровлю любого дома – это одно из назначений слухового окна, приобретённого им за долгие годы своей эксплуатации.

Изменяя внешний вид и свои габариты, окно стало вызывать разные зрительные ассоциации и получило множество оригинальных названий: «бычий глаз», «рот лягушки», «окно-щука», «дом гнома», «летучая мышь».

Когда дома в густонаселённых городах перестали вмещать всех своих жителей, то пришлось искать выход: как расширить жизненное пространство. И было найдено интересное решение этой задачи – устраивать в чердачных помещениях мансарды.

Одновременно с обустройством чердачных помещений у слухового окна появилась ещё одна важная функция – служить источником естественного освещения.

Таким образом, в результате всякого рода дополнений и изменений обычный «скворечник» на крыше стал архитектурной и конструктивно необходимой деталью устройства кровли и помещения, находящегося под крышей.

В дальнейшем для качественного выполнения слуховыми окнами всех добавленных с течением времени функциональных обязанностей, их стали устанавливать на определённых участках крышного пространства, которые расположены на южном направлении.

Когда слуховое окно устанавливается на обычном нежилом чердаке, и его основное назначение – это вентиляция пространства под крышей, то вместо рамы в проём может быть вставлена простая вентиляционная решётка.

Она позволяет слуховому окну максимально справиться с изначально возложенной на него обязанностью.

В результате чего в чердачном пространстве отсутствуют такие негативные явления как:

• конденсат, в который превращается тёплый воздух, проникающий под крышу из нижних этажей и резко охлаждающийся в подкрышном пространстве. При отсутствии должного вентилирования это явление не только пагубно сказывается на кровле крыши, но может оказать разрушающее воздействие на несущие конструктивные элементы и значительно уменьшить срок их безаварийной эксплуатации;
• образование грибка и плесени, которые при комфортных условиях вполне могут найти пути и перебраться в помещение, находящееся под чердаком. Иногда жильцы верхних этажей жилых домов длительное время пытаются справиться с черными пятнами в углах и под потолком в своей квартире, не находя истинной  причины этого явления. Но полностью решить этот вопрос им может помочь установка слухового окна – для дополнительного доступа свежего воздуха в подкровельное пространство.

Есть в установке крышного элемента под названием «слуховое окно» ещё одно значение, которое не лежит на поверхности, но имеет особый смысл для надёжности конструкции крыши и её эксплуатации при сильном ветре.

Только плоская кровля не подвергается давлению воздушных масс.

Оставленный без внимания фактор ветровой нагрузки может разрушить крышу, постепенно создавая вибрацию и расшатывая несущую конструкцию.

Разрушение может произойти и одномоментно, когда по причине большой скорости воздушного потока снаружи здания под крышей создаётся разряжение воздуха. Чем сильнее ветер, тем больше перепад давления вне кровли и под ней, а это в некоторых случаях заканчивается подъемом всей крыши наподобие взлёта воздушного шара.

Противостоять такому сценарию развития событий призвана установка в крыше слухового окна – на первый взгляд обычного вентиляционного проёма, а на самом деле конструктивного элемента, учитывающего сложные законы физики.

Именно это окно является тем клапаном, который при необходимости сработает и избавит подкрышное пространство от избыточного давления.

Технология установки слухового окна на крыше в видео:

Рекомендации по обустройству слуховых окон

• Выпиливать участок кровельного пирога необходимо очень аккуратно, чтобы не повредить гидроизоляционный материал основной конструкции крыши.
• Стены лучше отделывать при помощи стального сайдинга, который способен обеспечить не только солидный внешний вид, но и надежную защиту от атмосферных осадков, ветровых нагрузок.
• Все соединения, стыки элементов конструкции обязательно обрабатываются герметикой.
• Запрещено делать врезки, иначе уменьшится прочность несущей конструкции. Можно использовать лишь гвозди, скобы, накладные детали (уголки, ленты из металла).
• Для изготовления каркасной конструкции применяются материалы и размеры, которые определяет чертеж проекта. На размерах экономить не рекомендуется – это может негативно сказаться на готовой конструкции, которая в процессе эксплуатации может не выдержать снеговых, ветровых нагрузок.
• Если площадь крыши позволяет, проемы окон можно размещать в несколько рядов.
• Чем выше будет установлено смотровое окно, тем лучше будет освещаться мансардное помещение.
• Для сооружения каркаса необходимо использовать только качественную древесину: хорошо просушенную, обработанную специальными защитными составами.
