Подключение диммера своими руками

Виды диммеров

Часто используются осветительные приборы разного типа: лампы накаливания — обычные и галогенные, светодиодные лампы и ленты, лампы дневного света и экономки. Иногда в одном помещении присутствует несколько типов ламп. Но вот в чем проблема: под разные типы ламп требуются различные типы светорегуляторов. Есть, конечно, универсальные диммеры, но стоимость их высока.

Диммеры отличаются не только по внешнему виду, но и по типу ламп, с которыми они работают

Итак, первоначально надо купить нужный диммер

Это важно, так как далеко не все регуляторы, которые хорошо работают с обычными лампочками накаливания, могут регулировать экономки или светодиодные лампы. Давайте разбираться какими бывают диммеры и как их выбрать

Они отличаются по типу нагрузки:

• Для ламп накаливания, включая галогенные, работающие от 220 В.
• Галогенные лампы постоянного тока (электронный трансформатор на 12 В).
• Для светодиодных и люминесцентных ламп со стандартным патроном.
• Универсальные.

Это схема регулятора яркости для галогенных ламп на 12 В

То есть, сначала покупаете лампу, затем под тип используемых лампочек подбираете диммер. Причем, необходимо учитывать еще и потребляемую мощность. По мощности диммеры бывают следующих типов:

• Небольшой мощности — от 200 Вт до 1000 Вт. Очень часто совмещены с выключателем, но могут быть и в виде отдельного устройства. Второй тип устанавливается в такой же подрозетник, как и обычный выключатель.
• Мощные — выше 1000 В обычно монтируются в электрическом щите, устанавливаются на DIN- рейку, но в быту используются редко. Разве что для регулирования мощности ТЭНов и другой подобной нагрузки.

Схема диммера на тиристоре — для обычных ламп и индуктивной нагрузки (не для емкостной, к которым относятся почти все лампы со встроенными преобразователями тока)

При выборе мощности димера, следует предусмотреть запас в 20-30%. В таком случае компоненты устройства будут работать в оптимальном режиме, что продлит срок эксплуатации. При работе «на грани» или с перегрузкой, диммеры быстро выходят из строя — через пару лет. Если в сети часто скачет напряжение, это еще усугубляет ситуацию. Так что «запас» у светорегулятора по мощности должен быть. После того как выбрали тип, можно думать, как подключить диммер.

Принцип действия механизма

– это специальное устройство, с помощью которого можно управлять мощностью освещения. Используются, как правило, для регулирования яркости источника света. По типу регулировки бывают сенсорные, механические и дистанционные. Для галогенных ламп и ламп накаливания принцип работы заключается в регулировке напряжения. А какое необходимо устройство, чтобы управлять светом и регулировать освещение в одном месте, но из углов комнаты или дома? Для этого нужен проходной выключатель. Его основное назначение – это регулировка и управление приборами освещения в помещении из разных мест.

Управление освещением из разных точек помещения

Для обеспечения этого варианта регулировки освещения можно рассмотреть 2 схемы.

Схема установки с двумя светорегуляторами

Когда требуется регулировать освещение из двух разных точек, то можно использовать схему с двумя диммерами. В таком случае первые и вторые клеммы светорегуляторов соединяются между собой.
Фазовый провод подводится к оставшейся третьей клемме одного из диммеров, а от третьей клеммы второго устройства провод идет на нагрузку. Таким образом, из распределительной коробки каждого светорегулятора выходит по три провода.

Как правильно подключить высококачественный диммер

Для обеспечения регулировки освещенности помещения с различных точек возможен вариант с использованием импортных кнопочных диммеров высокого качества, например, типа Legrand Valena производства французской компании Legrand. Особенностью этого устройства является то, что в комплект покупки входят дополнительные кнопки регулировки, которые можно установить в разных концах освещаемого помещения. При этом расстояние от диммера до самой дальней выносной кнопки ограничено 50 метрами.

Существует несколько вариантов схем подключения дифавтомата: с заземлением или без него, по селективной или неселективной схеме. Использование этого устройства позволяет обеспечить как безопасность людей, так и защитить приборы и саму сеть от аварий.

Для установки точечных светильников в гипсокартон есть подробная инструкция, а как сделать правильный выбор LED ламп для домашнего освещения, поможет эта статья.

Схема включения диммера с выносными кнопками регулировки следующая. Фазовый провод подходит к клемме светорегулятора №1 и первым клеммам выносных кнопок. Со вторых клемм выносных кнопок провод идет на клемму B диммера. Нагрузка подсоединяется к клемме №2 светорегулятора и нулевому проводу N.

За возможности такого брендового устройства приходится, конечно, значительно переплачивать. Так, диммер Legrand Valena, рассчитанный на 600 Вт, стоит 2486 рублей, тогда как отечественный АГАТ–К-200 стоит около 500 рублей.

Итак, перед тем, как установить диммер своими руками, необходимо запомнить всего несколько правил:

1. Хотя имеются различные варианты подключения светорегуляторов, но схемы их достаточно просты – они устанавливаются последовательно с источником электроэнергии в фазовый провод электросети.
2. Для регулировки освещенности из разных точек помещения можно использовать схему с одним высококачественным дорогостоящим диммером, имеющим дополнительные выносные кнопки.

Монтаж поворотного диммера

Рассмотрим на примере, как правильно подключить диммер поворотный:

1. Начните с разбора. Потяните слегка на себя поворотную ручку и снимите её.
2. Под ней вы увидите кнопку, зафиксированную при помощи прижимной гайки. Открутите эту гайку и снимите лицевую панель.
3. Под панелью находится рабочая часть, выполните подсоединение проводов к контактным выходам согласно рассмотренной выше схеме. Теперь вставьте рабочую часть в подрозетник и закрепите в нём при помощи винтов.
4. Наложите лицевую панель, зафиксируйте гайкой и закрепите сверху поворотный диск. Установленный диммер готов к работе, осталось убедиться в правильности схемы.
5. Поверните против часовой стрелки диск, вы услышите характерный щелчок, который означает, что диммер отключен. Подайте напряжение на комнату, включив питающий автомат. Лампы в светильнике не горят, значит, всё верно, ведь наш регулятор отключен. Теперь начинайте поворачивать диск по часовой стрелке, вы снова услышите щелчок, означающий его включение. После этого напряжение на лампах начнёт плавно увеличиваться, соответственно будет нарастать и яркость освещения.

Диммер к светодиодным лампам подключается точно также, на разрыв фазы. Есть только одно небольшое отличие, провод с его выходного контакта идёт не напрямую к лампам, а сначала на контролёр led лампы.

Как производится монтаж и подключение диммера показано в этом видео:

Как видите, особенных сложностей подключение регуляторов не представляет. Если вы умеете ставить и собирать схему для выключателей, то справитесь и с диммерами.

Установка диммера с тремя проводами

Шаг 1. Отключите электропитание

Перед установкой диммера с тремя проводами, всегда следует отключить электропитание. Найдите выключатель в электрической коробке и выключите его. Если вы не знаете, какой из выключателей относится к этому кабелю, отключите электричество от дома полностью.

Шаг 2. Проверьте провода

После отключения электропитания, снимите обложку выключателя и проверьте, какие провода есть. В диммере с тремя проводами должно быть три провода: нейтральный (белый), заземление (зеленый или желтый) и серый провод.

Шаг 3. Подготовьте диммер к установке

Прежде чем начать устанавливать диммер, необходимо подготовить его. В три провода диммера нужно вставить наконечники, чтобы они легко соединились с проводами, которые вы найдете в электрической коробке.

Шаг 4. Подключите провода

Подключайте провода диммера к желтым проводам в электрической коробке. Нейтральный провод (белый) должен быть подключен к белому проводу в коробке. Если в коробке нет белого провода, нейтральный проводы от удаленных выключателей должны быть подключены друг к другу.

Шаг 5. Протестируйте диммер

После того, как вы подключили диммер с тремя проводами и закрепили его, включите электропитание и проверьте его работу. Попробуйте настроить яркость света на несколько уровней, чтобы убедиться, что диммер работает правильно.

Шаг 6. Закройте электрическую коробку

Как только вы установили диммер, закройте электрическую коробку и включите электропитание. Если вы заметили какие-либо проблемы, немедленно выключите электричество и проверьте свою работу.

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

1. Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
2. Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
3. С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

1. Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
2. Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
3. Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Схемы подключения диммера

Человек, подключавший обычный выключатель без труда подключит и регулятор освещения. Регулятор своим видом и креплением мало чем отличается от выключателя. Устанавливается он в такой же подрозетник и крепится такими же лапками, как при установке розетки и выключателя . Перед тем как подключить диммер вместо выключателя, нужно снять старый выключатель.

В первую очередь выключаем электрическую цепь вводным или групповым автоматом и проверяем отсутствие фазы исправным индикатором. Далее снимаем декоративную крышку, ослабляя винты крепления лапок, и вытаскиваем выключатель. Откручиваем провода от выключателя и разводим их стороны.

Теперь нам нужно определить подходящую фазу индикатором для правильного подключения диммера. Включаем вводной автомат и проверяем наличие фазы индикатором на одном из проводов, затем отключаем напряжение сети с проверкой на отсутствие сети индикатором.  Берем регулятор, подключаем фазовый провод к клемме с вертикальной стрелкой.

Как правильно подключить диммер

А провод, идущий к лампам через распределительную коробку, подключаем к другой клемме с обозначением наклонной стрелкой. Регулятор подключается последовательно с лампами. Помните, что диммеры предназначеные для ламп накаливания (галогенных) не работают со светодиодными и люминесцентными лампами. Для них есть другие регуляторы.

Виды светорегуляторов

Ленты, как ты знаешь, бывают монохромными и многоцветными. Самые распространенные варианты многоцветных лент – RGB (красный, зеленый синий) и RGB+W (красный, зеленый синий, белый). Отличие обычной RGB от RGB+W в том, что в первом случае в ленте используются отдельные светодиоды различных цветов, расположенные одиночно или группами, но поочередно: R-G-B-R-G…

RGB лента, собранная из светодиодов разных цветов

В RGB+W ленте используются четырёхцветные светодиоды, состоящие из нескольких расположенных в одном приборе кристаллов. Активируя те или иные кристаллы, можно добиться появления множества дополнительных цветов, включая белый. Также можно выделить трёхцветные трёхкристальные светодиоды RGB 5050, работающие также по принципу смешивания цветов.

Для многоцветных вариантов лент, естественно, нужны специальные типы диммеров, способные независимо управлять тремя каналами.

Дополнительно диммеры для светодиодных лент различают по:

• методу управления;
• способу монтажа и расположению;
• дополнительным функциям.

Метод управления

По методу управления светодиодной лентой диммеры можно разделить на следующие четыре группы:

поворотные. Регулировка яркости ленты в таких диммерах производится при помощи обычной поворотной ручки. При этом включение/выключение может производиться как поворотом ручки, так и нажатием на нее;

Купить

кнопочные. В таких приборах регулировка яркости освещения производится при помощи обычных клавиш, как на выключателе, или механических кнопок;

Настенный и мини-диммеры с управлением механическими кнопками

Купить

сенсорные. Управление прибором производится сенсорными кнопками. На них не нужно нажимать, достаточно к ним просто прикоснуться;

Купить

дистанционно управляемые. Установка необходимого уровня освещенности у этой категории регуляторов производится дистанционно при помощи беспроводного ИК или радиопульта. Некоторые подобные устройства имеют встроенный модуль Wi-Fi или микрофон. Первыми можно управлять с мобильного устройства, вторыми – голосом.

Одноцветный и RGB светорегуляторы c пультом ДУ

Способ монтажа и расположения

Выпускаемые сегодня диммеры для лент имеют различное конструктивное исполнение. В зависимости от поставленных задач и дизайнерской задумки ты можешь выбрать наиболее подходящую тебе конструкцию.

Для монтажа на стену

Обычно (но необязательно) такие устройства имеют вид и типоразмеры обычного выключателя. Они утапливаются в стену либо имеют накладную конструкцию. Очень удобный вариант при организации освещения или подсветки жилых комнат.

Для скрытого монтажа около ленты

Иногда настенной конструкцией пользоваться неудобно или установить ее проблематично (к примеру, не хочется делать повторный ремонт). В этом случае диммер можно разместить возле ленты или в любом удобном месте. К примеру, скрыть за элементами интерьера или в межпотолочном пространстве. Тут отлично подойдет прибор для скрытого монтажа. Управлять таким устройством придется дистанционно: при помощи проводного или беспроводного пульта.

Этот диммер имеет дистанционное управление, поэтому его можно разместить в любом удобном месте

Дополнительные функции

Современные диммеры, кроме своей основной задачи по регулировке яркости, могут выполнять огромное количество дополнительных функций. С появлением микроконтроллеров это перестало быть дорогим удовольствием. Обычно такие диммеры называют контроллерами светодиодной ленты, поскольку светорегуляторами их назвать уже сложно.

Наиболее интересные из функций, выполняемых контроллерами:

1. Включение по таймеру (имитация присутствия хозяина).
2. Создание световых эффектов (бегущий свет, периодическое затухание, смена цвета и пр.).
3. Режим светомузыки (используется встроенный микрофон).
4. Интеграция в умный дом или подключение к ПК по проводному интерфейсу.
5. Входы для подключения внешних датчиков (тревожных, света и пр.).
6. Возможность самостоятельного программирования.

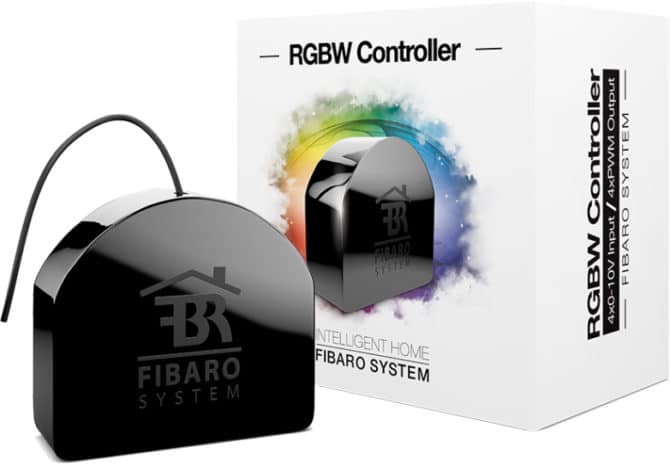

Этот контроллер для светодиодных лент уже не назовешь диммером: он выполняет несколько десятков дополнительных функций, может программироваться и интегрироваться в умный дом

Схема подключения моноблочного диммера

Чаще всего самостоятельно подключают моноблочные регуляторы света. Их ставят вместо выключателя. При однофазной сети схема подключения такая же, как и на обычном выключателе — последовательно с нагрузкой — в разрыв фазы. Это очень важный нюанс. Диммеры ставят только в разрыв фазного провода. Если подключить диммер неправильно (в разрыв нейтрали), электронная схема выйдет их строя. Чтобы не ошибиться, перед установкой надо точно определиться, какой из проводов фаза, а какой — нейтраль (ноль).

Перед тем как поставить диммер, надо найти фазный провод

Если речь идет об установке диммера на место выключателя, то надо сначала отключить провода от клемм выключателя (с отключенным на щитке  питанием), включить автомат и тестером, мультиметром или индикатором (отвертка со светодиодом) найти фазный провод (при прикосновении щупом к фазе на приборе появляются какие-то показания или загорается светодиод, а проводе нейтрали (ноля) никаих потенциалов быть не должно).

Определение фазного провода индикатором

Найденную фазу можно каким-то образом обозначить — поставить на изоляции черту, наклеить кусок изоленты, цветного скотча и т.п. Затем питание снова отключают (входной рубильник на щитке) — можно подключать диммер.

Схема подключения диммера

Схема подключения регулятора света проста: на вход устройства подается найденный фазный провод, с выхода провод идет на нагрузку (на рисунке на распределительную коробку, а оттуда — на лампу).

Есть два вида диммеров — в одних входной и выходной контакт подписаны. В таком случае надо следовать указаниям и подавать фазу именно на подписанный вход. На других устройствах входы не подписаны. В них подключение фазы произвольное.

Рассмотрим как подключить диммер с поворотным диском. Сначала надо его разобрать. Для этого вынимаем диск — его надо потянуть на себя. Под диском находится кнопка, которая фиксируется прижимной гайкой.

Перед монтажом диммер разбираем

Эту гайку откручиваем (можно пальцами) и снимаем лицевую панель. Под ней находится монтажная пластина, которую потом будем прикручивать к стене. Диммер разобран и готов к установке.

Регулятор света без лицевой пластины

Подключаем его по схеме (смотрите ниже): фазный провод заводим на один вход (если есть маркировка входа, то на него), ко второму входу подсоединяем проводник, который идет на лампу/люстру.

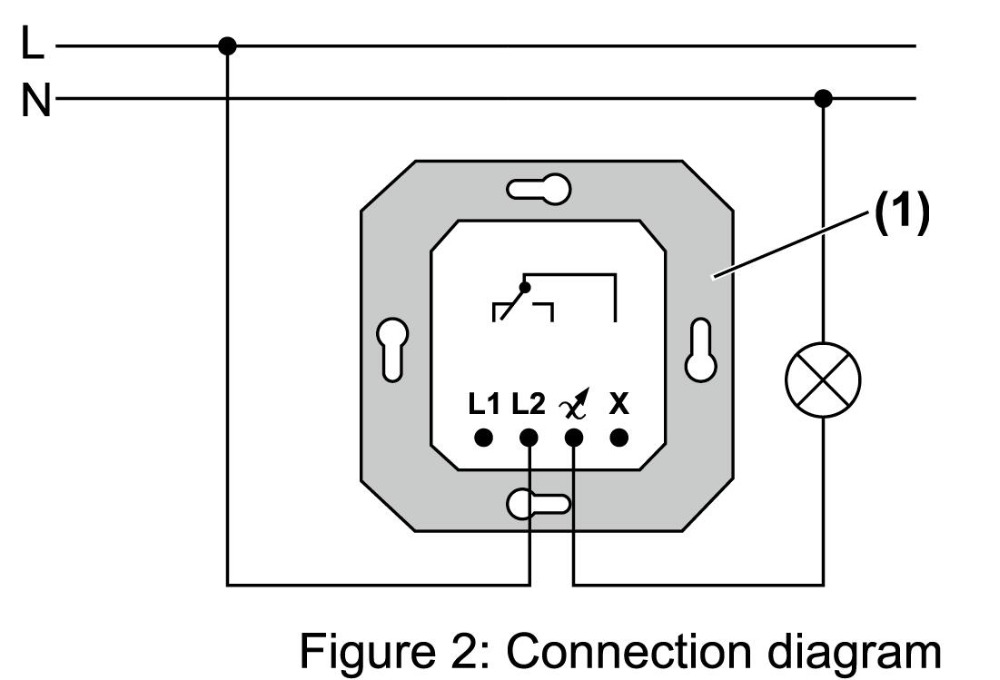

Схема подключения лампы к диммеру

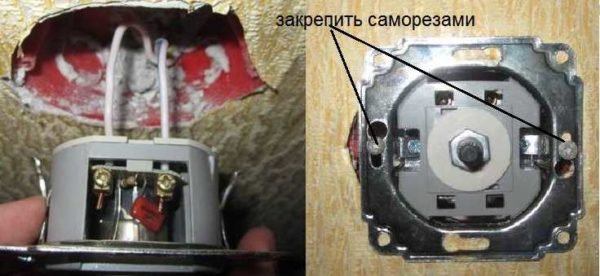

Осталось закрепить. Вставляем подключенный регулятор в монтажную коробку, закрепляем его винтами.

Установка диммера

Затем накладываем лицевую панель, фиксируем ее снятой ранее гайкой и, в последнюю очередь устанавливаем поворотный диск. Диммер установлен. Включаем питание, проверяем работу.

Все готово

Принцип работы

Чтобы уменьшить яркость свечения лампы, надо понизить напряжение, которое на нее подается. Самые первые светорегуляторы использовали для этого переменное сопротивление — реостат. Решение далеко не идеальное, так как впустую расходовалось очень много энергии. Электрическая энергия преобразовывалась в тепловую, а ее надо было рассеивать. Именно поэтому первые диммеры имели большие размеры — надо было отводить тепло от реостата. К плюсам такого решения можно отнести то, что нагрузка была резистивного типа, без всяких наводок и помех.

Чуть позже стали использовать регулируемый автотрансформатор. Потерь электроэнергии минимум, нагрузка тоже «нормального типа», но стоимость высокая, размеры — большие. В быту они так и не использовались, применялись для освещения студий — весили пару килограммов и стоили полторы сотни долларов.

Благодаря тиристорам, появились простые и экономичные схемы.

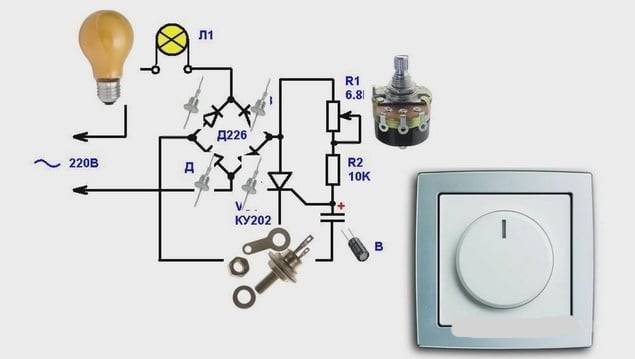

Простая схема светорегулятора на тиристоре

Современные виды

Современные диммеры построены на полупроводниковых приборах — симисторах и транзисторах. Значительная часть устройств сделана на симисторах. Это электронный ключ, который открывается при появлении короткого импульса на базе, а отключается, когда напряжение становится нулевым. В диммерах, которые управляют лампами 220 В, отключение происходит автоматически, 100 раз в секунду. В сети с переменным напряжением 50 Гц, именно столько раз питание переходит через нулевую отметку. С такими диммерами совместимы только лампы накаливания — обычные и галогеновые, причем галогентки должны быть на 220 В.

Кроме ограничений по типу управляемых ламп, недостатком светорегуляторов этого типа являются помехи, которые возникают при включении/выключении помех. Помехи влияют на чувствительные электронные приборы, на устройства, которые используют радиочастоты. Именно такие проблемы могут возникать после установки дешевых диммеров. В более дорогие встраивается защиты — на входе ставятся фильтры (обычно LC-типа).

Схема универсального диммера для всех типов ламп

Для использования со светодиодными лампами и «экономками» диммеры делают на основе ШИМ-модуляторов и МОР-транзисторов. С таким светорегулятором совместимы любые светодиоды, так как питание они подают заниженного уровня, а частота его очень велика — около 300 Гц, что нашим глазом не регистрируется, для светодиода никоим образом некритично. Единственный недостаток диммеров с ШИМ-контроллером — цена.

Принцип работы устройства

Состоит из каналов, которые объединены в корпусе (их число варьируется от 1 до 24). Конструкция бывает различной:

• настенная (аналог стационарных выключателей), от 12 до 24 каналов (на 1 канал допустимая нагрузка – 1-3 кВт);
• рэковая (монтируется в рэковую стойку), состоит из 12 каналов (нагрузка – 2-5 кВт);
• подвесная (располагается возле источников освещения), 4 канала (1-3 кВт).

Все электронные диммеры в качестве основного элемента имеют в своём конструктивном исполнении ключ, который управляется:

• полупроводниковыми транзисторными;
• симисторными;
• тиристорными приборами.

Двунаправленный тиристор отсекает у синусоидальной волны переменного тока передний либо задний фронт, за счёт чего уменьшается напряжение, питающее светильник.

Популярные марки проходных диммеров

Существует множество производителей диммеров, в том числе и в нашей стране. Разброс цен может быть значительным, так как все устройства отличаются друг от друга не только качеством и дизайном, но и различными дополнительными функциями, например:

• возможностью управления через Wi-fi;
• наличием сенсорного управления;
• применением для определенных типов осветительных устройств;
• наличием пульта управления.

В представленной ниже таблице сведены наиболее популярные производители светорегуляторов, заслужившие доверие у потребителей и хорошо зарекомендовавшие себя с точки зрения надежности и безопасности использования.

Марка	Страна	Особенности	Ориентировочная стоимость, руб
Schneider Electric	Франция	простота в установке и безопасность в процессе эксплуатации	900-10200
Aгат	Россия	низкая стоимость и соответствие европейским стандартам	400-1100
Makel	Турция	высокое качество и надежность	800-1500
Lezard	Турция	применение для осветительных приборов любой конфигурации	200-1100
Triac	Китай	наличие и ПДУ, и сенсорного управления	2400-5300

Светорегуляторы Makel популярны в нашей стране из-за невысокой стоимости и качества исполнения

Как подключить диммер к электродвигателю от стиральной машины. Регулятор оборотов коллекторного двигателя от стиральной машины

Прекрасный для самоделок мотор от стиральной машины имеет слишком высокие обороты, и малый ресурс на максимальных оборотах. Поэтому я применяю простой самодельный регулятор оборотов (без потери мощности). Схема опробована и показала прекрасный результат. Обороты регулируются примерно от 600 до max.

Потенциометр электрически изолирован от сети, что повышает безопасность пользования регулятором.

Симистор необходимо поставить на радиатор.

Оптопара (2 шт) практически любая, но EL814 имеет внутри 2 встречных светодиода, и просится в эту схему.

Высоковольтный транзистор можно поставить, например, IRF740 (от БП компьютера), но жалко такой мощный транзистор ставить в слаботочную цепь. Хорошо работают транзисторы 1N60, 13003, КТ940.

Вместо моста КЦ407 вполне подойдет мост из 1N4007, или любой на >300V, и ток >100mA.

Печатка в формате .lay5. Печатка нарисована «Вид со стороны М2 (пайка)», так что при выводе на принтер ее надо зеркалить. Цвет М2 = черный, фон = белый, остальные цвета не печатать . Контур платы (для обрезки) выполнен на стороне М2, и будет указателем границ платы после травления. Перед запайкой деталей его следует удалить. В печатку добавлен рисунок деталей со стороны монтажа для переноса на печатку. Она тогда приобретает красивый и законченный вид.

Регулировка от 600 оборотов подходит для большинства самоделок, но для особых случаев предлагается схема с германиевым транзистором. Минимальные обороты удалось снизить до 200.

Минимальные обороты получил 200 об/мин (170-210, электронный тахометр на низких оборотах плохо меряет), транзистор Т3 поставил ГТ309, он прямой проводимости,и их много. Если поставить МП39, 40, 41, П13, 14, 15, то обороты должны еще снизиться, но уже не вижу надобности. Главное, что таких транзисторов как грязи, в отличие от МП37 (смотри форум).

Плавный пуск прекрасно работает, Правда на валу мотора пусто, но от нагрузки на валу при пуске, подберу R5 при необходимости.

R5 = 0-3к3 в зависимости от нагрузки;; R6 = 18 Ом – 51 Ом – в зависимости от симистора, у меня сейчас этого резистора нет;; R4 = 3к – 10к – защита Т3;;  RР1 = 2к-10к – регулятор скорости, связан с сетью, защита от сетевого напряжения оператора обязательна!!!. Есть потенциометры с пластмассовой осью, желательно использовать!!!  Это большой недостаток данной схемы, и если нет большой необходимости в малых оборотах, советую использовать V17 (от 600 об/мин).

Особенности выбора и эксплуатации

При выборе диммера надо обращать внимание не только на то, с какими лампами он может работать и какие функции у него имеются. Необходимо еще смотреть на какую суммарную нагрузку он рассчитан. Максимально один регулятор яркости света может «потянуть» 1000 Вт нагрузки, но большая часть моделей рассчитана на 400-700 Вт

У именитых производителей в зависимости от мощности наблюдается солидная разница в цене. У китайских изделий ощутимой разницы в стоимости не наблюдается.

Наменование	Мощность	Максимальный ток	Совместимость	Цена	Производитель
Volsten V01-11-D11-S Magenta 9008	600 Вт	2 А	Лампы накаливания	546 руб	Россия/Китай
TDM Валдай RL	600 Вт	1 А	Лампы накаливания	308 руб	Россия/Китай
MAKEL Mimoza	1000 Вт/IP 20	4 А	Лампы накаливания	1200 руб	Турция
Lezard Мира 701-1010-157	1000 Вт/IP20	2 А	Лампы накаливания	770 руб	Турция/Китай

Второй момент, который надо помнить — светорегуляторы работают с минимальной нагрузкой. У тех, в большинстве случаев минимум — 40 Вт, у некоторых тысячников — 100 Вт. Если подключенные лампы имеют меньшую мощность, они могут мигать или не будут загораться. Такое случается, когда вместо ламп накаливания ставят светодиодные. В этом случае одну из ламп оставляют старую (накаливания), которая и будет обеспечивать требуемый минимум нагрузки.

Другие особенности эксплуатации связаны с совместимостью. Как уже говорилось, обычные диммеры не могут работать с лампами дневного света (с энергосберегающими в том числе). Галогенные же на изменения формы импульса просто не реагируют. И если вы решили заменить лампы накаливания на более экономичные, скорее всего вам придется менять и регулятор яркости.

dekormyhome.ru

Способы управления диммерами

Моноблочные диммеры в свою очередь имеют несколько видов в зависимости от способа управления:

1. Сенсорные. Эти модели считаются наиболее надёжными, в них нет никаких механических элементов, поэтому тут нечему ломаться. Управление осуществляется за счёт прикосновения к экрану диммера.
2. Поворотные. Управление таким диммером происходит за счёт поворотного диска, чтобы отключить освещение, нужно повернуть его в левое крайне положение. Такая модель очень удобна в применении и широко распространена, имеет лишь маленький недостаток – последнюю величину освещённости не получается зафиксировать, включение всегда происходит на минимальную яркость.
3. Клавишные. Такую модель вообще легко спутать с выключателем. Чтобы включить или отключить свет нужно перещелкнуть клавишу, а для регулировки необходимо удерживать её в нажатом положении более 3 секунд. В некоторых моделях имеется две клавиши – одна включает и отключает освещение, вторая его регулирует.
   диммер клавишный
4. Поворотно-нажимные. Суть работы, как и в поворотном диммере, только чтобы включить и отключить свет, поворотную ручку необходимо нажать, а потом уже регулировать яркость путём её поворота.
