Конденсационные газовые котлы – принцип работы, достоинства и недостатки

Принцип работы

В любом котле отопления кроме электрического используется энергия, выделяемая при сжигании топлива с последующей передачей тепла посредством теплообменника. Однако задействуется далеко не вся высвобожденная горением теплота. Часть бесцельно рассеивается, часть нужна для поддержания естественной тяги, то есть попросту вылетает в трубу. Даже закрытая камера сгорания и принудительный отвод выхлопа не помогает особенно повысить эффективность теплопередачи. Среднее значение КПД для газового котла – 92%. Повысить коэффициент практически невозможно, это потолок для классической конструкции газового котла.

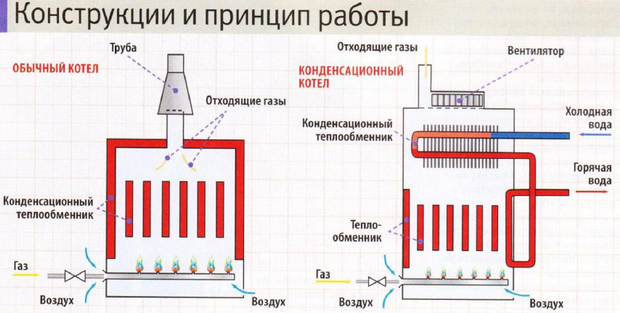

Схема работы котла

Однако есть возможность задействовать источники тепла ранее игнорируемые конструкторами и разработчиками котельного оборудования. В выхлопе, в отработанных газах после сгорания природного газа имеется изрядное количество перегретого водяного пара и других включений (зола, смолы и т.п.).

Пар по большей части не из воздуха, поступающего извне, а полученный в результате самого горения, и, следовательно, он таит в себе существенный запас энергии. Прямой теплообмен в этом случае не особенно полезен, зато если заставить водяной пар конденсироваться, то выделится уже приличная по объему теплота, сопоставимая с энергией горения природного газа.

Оказалось, что сконденсировать пар из выхлопа газовой горелки просто. Достаточно на пути от камеры сгорания к дымоходу установить теплообменник с температурой поверхности не более 55°С, что соответствует приблизительно значению точки росы для продуктов сгорания природного газа.

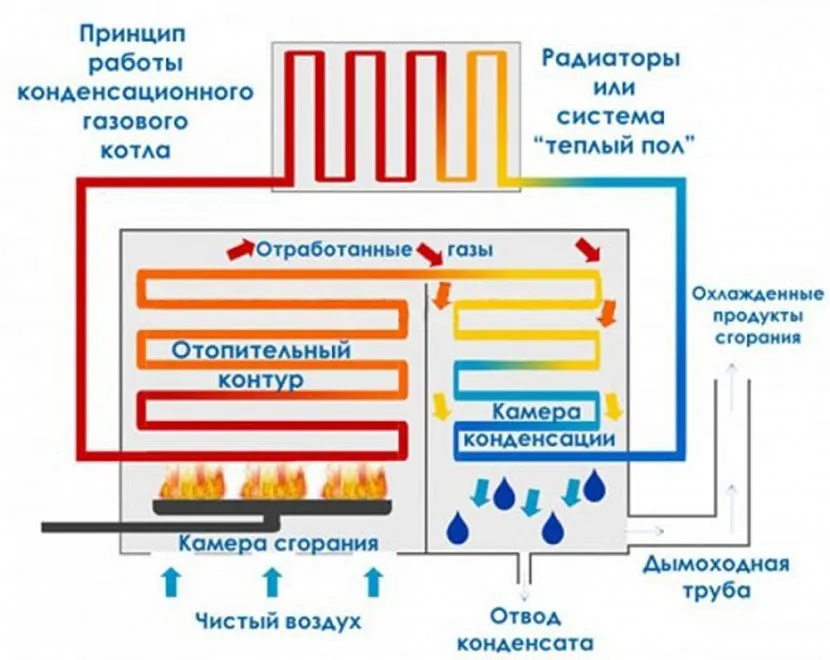

Принцип действия конденсационного котла:

1. В камере сгорания сжигается природный газ.
2. Теплота от сгорания передается основному теплообменнику.
3. В верхней части котла устанавливается дополнительная камера с теплообменником, который нагревается не выше 55°С.
4. Пар из выхлопа конденсируется во второй камере и отдает дополнительное тепло.

Если взять классическую теплоту сгорания газа за 100%, то за счет конденсации получается еще дополнительно 15%. С учетом выхода обычных котлов – 92%, получаем 107% КПД для  конденсационного котла.

Чтобы реализовать нормальную работу конденсационного котла, теплоноситель в системе отопления не должен нагреваться свыше определенной температуры 50-55°С. Обратка, поступающая от радиаторов, в первую очередь подводится к конденсатору, а уже после этого к основному теплообменнику.

Как правильно выбрать конденсаторный котел для дома?

Дорогая покупка требует тщательного выбора и разумного подхода.

Котлы служат много лет, поэтому лучше обратить внимание на некоторые правила подбора:

1. Мощность. В этом случае большая мощность не требуется, так как приведет к быстрому износу агрегата. Для расчетов оптимального показателя подойдет простая формула – на 10 м2 требуется 1 кВт тепла. В домах с плохим утеплением, наличием больших окон и для регионов с суровыми зимами показатель нужно увеличить на 30-50%.
2. Количество контуров. Если конденсационные котлы, принцип работы которых мало отличается от обычного оборудования, оснащены двумя контурами, хозяин получает возможность отопления и ГВС. Один контур будет работать на подогрев теплоносителя, второй – отвечать за раздачу горячей воды.

3. Расход топлива. Этот показатель зависит от мощности, нагрузки на систему и КПД. Например, котлы в 10 кВт расходуют до 1,12 м3/час газа, а в 30 кВт уже 3,36 м3/час. Самый большой показатель у агрегатов мощностью в 60 кВт – им требуется 6,72 м3/час газа.
4. Из чего изготовлен теплообменник. Если это силумин (алюминий с кремнием), то прибор будет инертен к химическим веществам, а нержавеющая сталь дешевле, стойко переносит коррозию, термоудары, но не переносит химически агрессивных веществ.
5. Температура режимов работы. Этот параметр влияет на КПД. Чем ниже нагревание в обратке, тем быстрее происходит процесс конденсации. Например, если температура прямого/обратного контура в 40/30 С, то КПД достигает 108%, а при показателях температуры прямого/обратного контура 90/75 С КПД равен всего 98%.

6. Наличие системы управления, контроля, блока автоматики. Оборудование установлено во всех котлах, различается только список функций. Тут выбор зависит от предпочтений хозяина, желания управлять прибором дистанционно, задавать ночной/дневной режим работы, прогрев на минимальных температурах и прочее.
7. Монтаж. Выпускаются котлы напольного и настенного вида. Напольные – это одноконтурные агрегаты с повышенной мощностью (от 100 кВт), могут интегрироваться в любую систему отопления. Настенные – приборы со сниженной мощностью (до 100 кВт), двухконтурные, не требуют обустройства полноценного дымохода, хватит трубы, выведенной через стену на улицу.

Нельзя обойти вопрос цены. Ассортимент оборудования выпускается в трех ценовых сегментах:

• Премиум. Сюда входят германские производители, которые предлагают агрегаты стильного дизайна, с бесшумной работой. Приборы изготовлены из высококачественных материалов и с сертификатами экологической безопасности.
• Средняя цена. Комфортные и экономичные приборы, в том числе одно-, двухконтурные, настенного и напольного вида. Никакой разницы с люксовыми моделями нет, кроме чуть менее раскрученной марки бренда. Пример – модели марки BAXI.
• Бюджетные приборы. Это изделия от корейских, словацких изготовителей, которые адаптированы под условия нашей действительности. Разница с элитными моделями только в упрощенном функционале и минимальном наборе «умных» опций автоматики и управления. Такие котлы отлично переносят скачки давления, перебои с электричеством и поддерживают работу там, где более дорогая автоматика останавливает функциональность котла.

Выбирая котел, не лишним будет обратить внимание на ремонтопригодность, наличие запчастей в широкой продаже и сервисных центров с умелыми сотрудниками

Правила монтажа конденсационного котла и частые ошибки при монтаже

Монтаж конденсационного котла необходимо выполнять с учётом следующих правил и требований:

рекомендуется выбирать хорошо вентилируемое помещение для установки котла, отвечающее всем требованиям пожарной безопасности: высота потолков не менее 2,2 м, объём помещения – от 7,5 м3, площадь вентиляционного окна 0,025 м2, расположение котла должно быть строго вертикальным, перед выполнением крепления, важно разметить место для установки, чтобы подвести необходимые коммуникации заранее и продумать этапы установки, крепить котёл нужно на специальный каркас, который имеется в комплекте поставки (только для высшего класса оборудования), либо на монтажную планку, дымоход должен быть изготовлен из термостойкого пластика или коррозионностойкой стали, горизонтальная часть дымохода от котла должна идти с небольшим наклоном в сторону помещения, организовать отвод конденсата можно следующими способами: в централизованную канализационную систему или в отдельную ёмкость с последующей утилизацией. Подключение конденсационного котла без наличия опыта проведения подобных работ может привести к следующим ошибкам:

Подключение конденсационного котла без наличия опыта проведения подобных работ может привести к следующим ошибкам:

1. Отвод конденсата выполнен за пределы отапливаемого пространства. В холодный период года это может быть чревато образованием ледяной пробки в трубке, в результате чего возрастёт вероятность выхода из строя котла.
2. Отвод конденсата выполняется в непредназначенную для этих целей ёмкость или вовсе не организован. Это является большой ошибкой, так как в конденсате могут содержаться токсичные или едкие вещества, требующие специальной утилизации.
3. Конструкция касается нагреваемой частью легко воспламеняемых или горючих веществ, что приводит к нарушению правил противопожарной безопасности.
4. Подключение газа выполнено без применения специальных герметизирующих прокладок, не установлены газовые фильтры. Последствия могут быть следующими: утечка газа либо засорение горелки внутри камеры сгорания соответственно. Эксплуатация при таких ошибках запрещена, так как повышается уровень взрывоопасности в помещении.
5. Не соблюдён угол наклона котла, который указан в требованиях по установке производителем. Это приведёт к нарушению режимов конденсации и циркуляции, может вызвать повышенный расход газа или снижение мощности нагрева.
6. Установка газового счётчика, который не соответствует мощностным характеристикам котла. В таких случаях либо будет недостаточным поток газа, либо выйдет из строя сам счётчик с вероятностью утечек.

Реальное положение вещей

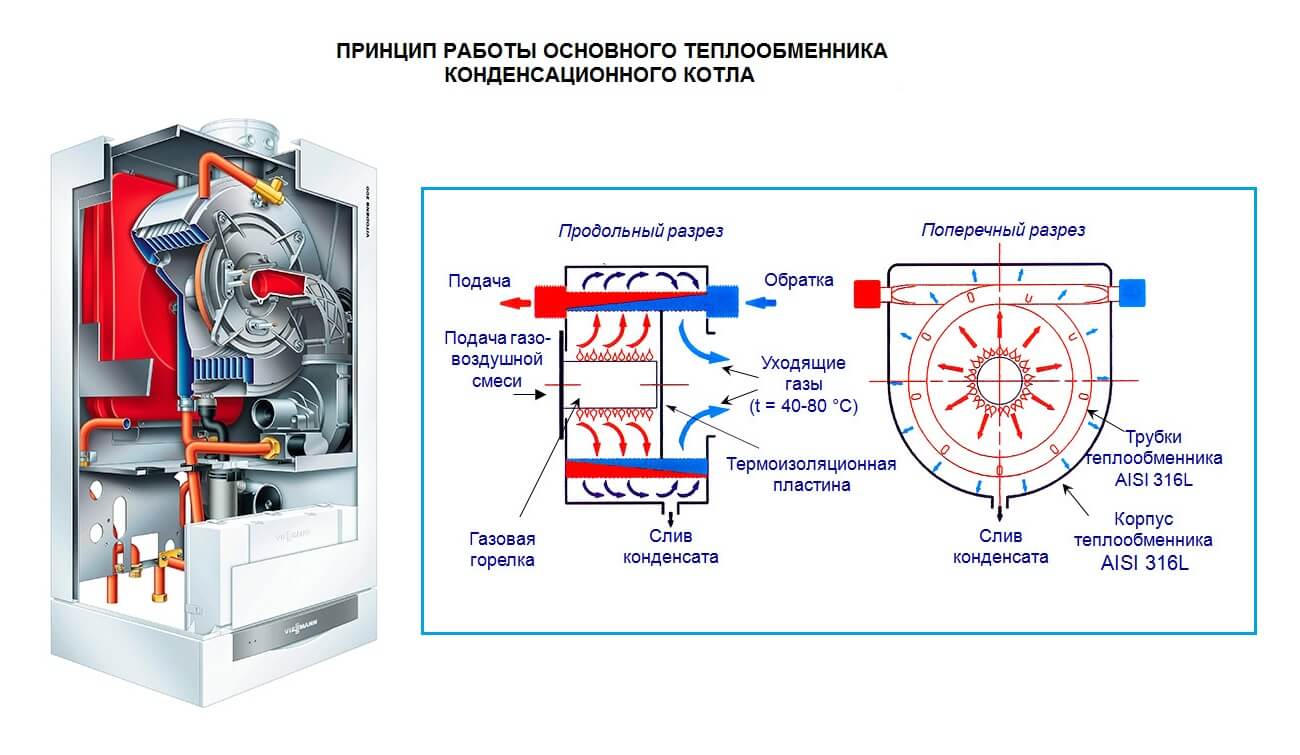

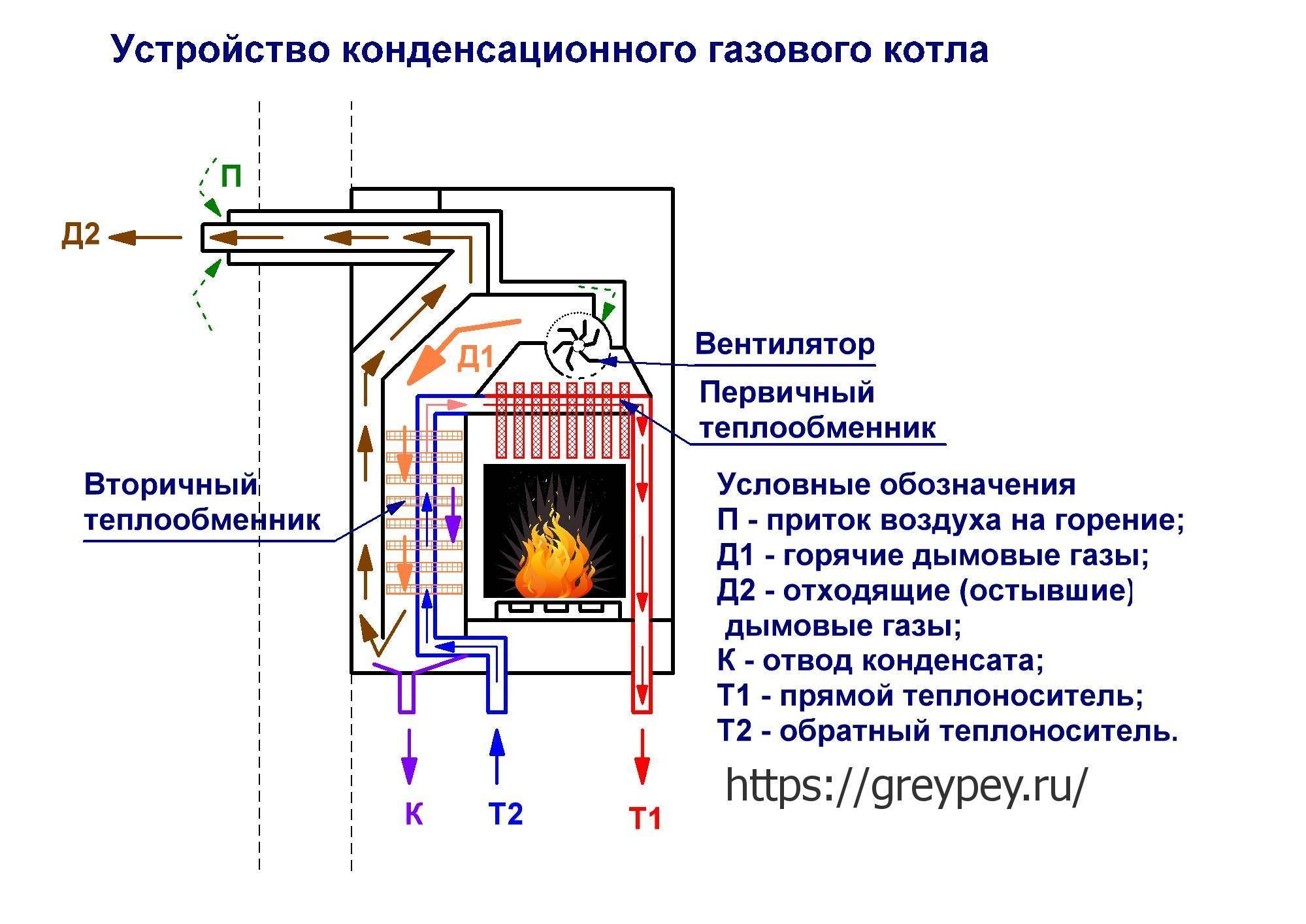

Устройство котла

Итак, конденсационные газовые котлы экономичнее — здесь спору нет. Но за эту экономию все равно придется заплатить хотя бы один раз. Эти модели раза в полтора дороже традиционных. Это первое.

Второе

Хотелось бы обратить ваше внимание на некоторые позиции, которые на первый взгляд в глаза не бросаются. И даже некоторые специалисты не всегда обращают на них внимание

К примеру, конденсационный котел — это настенный вариант — по показателю мощности находится в диапазоне 20–110 кВт. Традиционные агрегаты настенного типа имеют более скромные показатели — максимум до 36 кВт.

Вы можете себе представить, что небольших размеров конденсационный аппарат двухконтурного типа способен обеспечить теплом и горячей водой для хозяйственных нужд большой частный дом? К примеру, общей площадью 800 м². Если использовать традиционный отопительный агрегат, то только напольного типа.

Уже исходя из этого можно сопоставить стоимость двух моделей. Она практически выравнивается. Но плюсов у конденсационных моделей гораздо больше:

• Экономия топлива.
• Уменьшение вредных выбросов в атмосферу.
• Эффективность работы оборудования.
• К тому же под них нет необходимости выделять отдельное помещение для организации котельной, как это обычно происходит с напольными агрегатами.

Самое главное, что эффективность работы прибора зависит от того, насколько интенсивно пользуются им. Ведь чем меньше температура теплоносителя в обратном контуре, тем полноценнее конденсация во вторичном теплообменнике, тем больше выделяется тепловой энергии, и тем выше становится коэффициент полезного действия оборудования. Вот почему этот вид отопительных приборов более рентабелен в так называемых низкотемпературных системах отопления — теплые полы как пример.

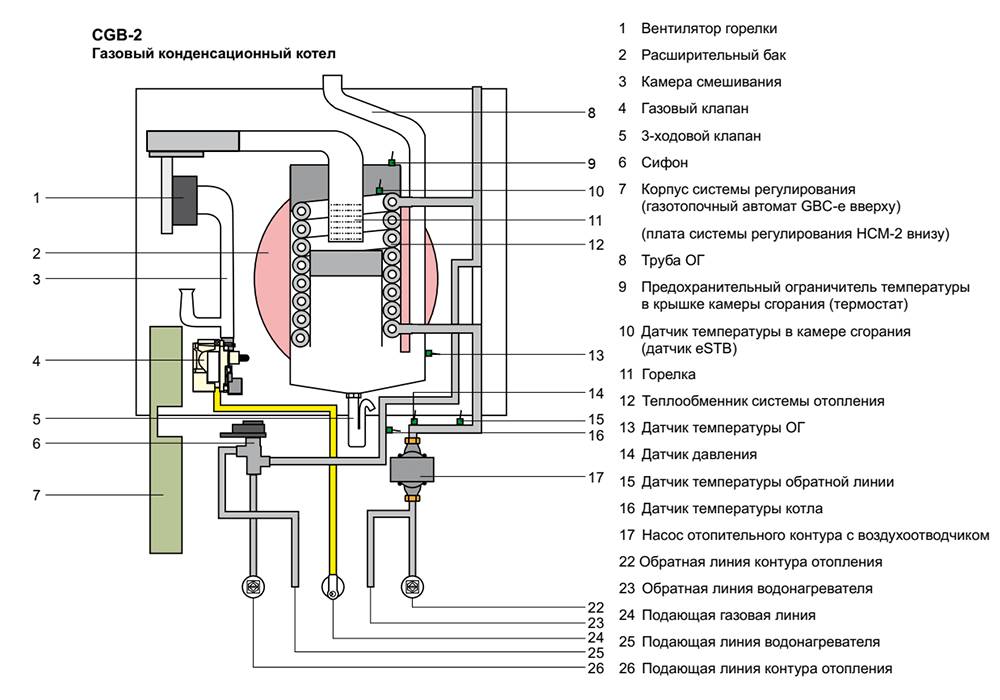

Схема котла газового

Но в реальности российские условия эксплуатации совершенно иные, чем в той же Европе. Например, когда температура за окном минус 20–50С, надо повысить температуру теплоносителя. Сделать это можно, лишь увеличив расход топлива, потому что основной источник тепловой энергии — это сжигаемый газ. А это значит, что температура теплоносителя в обратном контуре не опустится ниже 60С. При таком показателе нельзя говорить о конденсации влажных паров. То есть установленный вами конденсационный газовый котел начинает работать, как обычный. Так стоит ли приобретать такое дорогое устройство?

Однако не будем умалять достоинств конденсационных моделей. Даже при работе в таком режиме они экономичнее традиционных. Правда, на первый взгляд экономия не очень большая — до 5%, но если пересчитать на годовой расход газа, то сумма получится внушительной. К тому же конструкция котла устроена таким образом, что даже при максимальном падении давления газа в трубной магистрали он будет продолжать работать. Эффективность, если и упадет, то незначительно.

4 Преимущества конденсатных обогревателей

Объясняется это тем, что в этом случае применяется несколько другая формула расчетов. У температуры сгорания существует две крайние точки: высшая и низшая. Высшее значение получается из суммы низшей и температуры образования конденсата.

Полученный результат и определяет коэффициент полезного действия. Тепло, относящееся к низшему показателю, в полном объеме используется в первом теплообменнике. Тепловая энергия, получаемая путем конденсации, составляет от 8 до 11% от общего объема тепла.

Поэтому и получается окончательный результат от 108 до 111%. Конденсационные котлы имеют и ряд других преимуществ:

1. 1. Обогреватели небольшой мощности обладают небольшими размерами и не занимают много места в квартире или загородном доме.
2. 2. Расход топлива на 35% меньше, чем у обычных агрегатов.
3. 3. Котел можно подобрать точно под расчетные параметры и не переплачивать за лишнюю мощность.
4. 4. Конденсатное оборудование на 70% более экологичное, чем обычные газовые котлы.
5. 5. Вместо металлических дымоходов, можно устанавливать более дешевые пластиковые трубы, так как выхлопные газы обладают низкой температурой.

Главный недостаток — это высокая цена

Необходимо продумать способ отвода конденсата из-за наличия в нем кислоты. Котел средней мощности за сутки образует около 35 литров конденсируемой жидкости. К негативному фактору можно отнести низкую температуру нагрева воздуха в помещении.

Для правильной работы котла необходимо, чтобы температура теплоносителя в обратном трубопроводе не превышала 40 °C. Поэтому если в отоплении нет системы «теплый пол», то для обогрева следует ставить дополнительные батареи. В регионах с сильными морозами конденсационные котлы для обогрева помещений будут неэффективны.

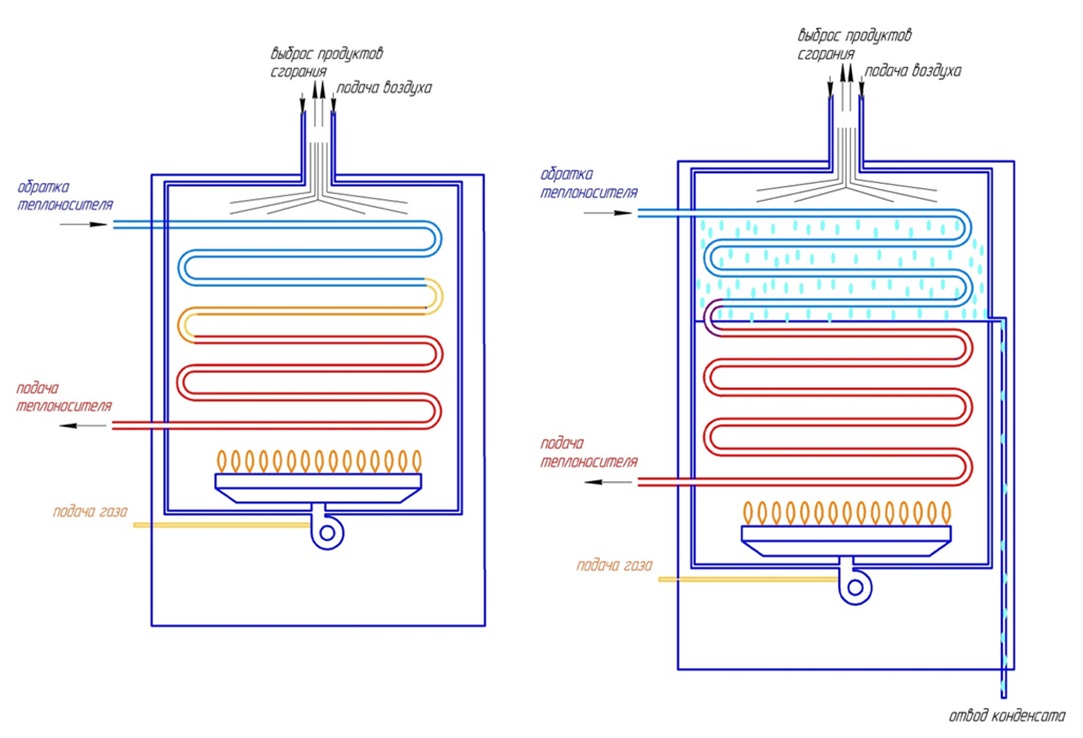

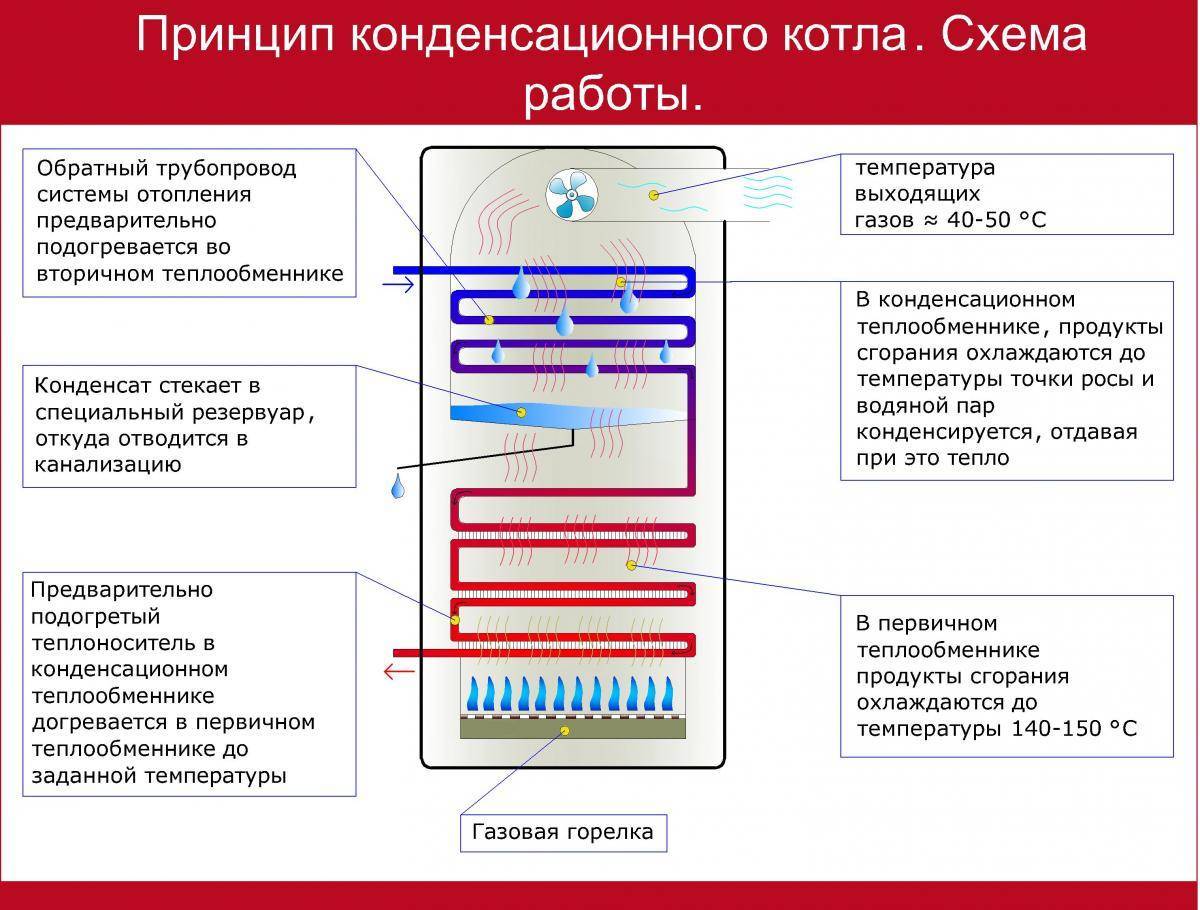

Как работают конденсационные котлы

Принцип работы конденсационных котлов был известен давно, но применять его в котельном оборудовании из чугуна и стали было невозможно, так как водный конденсат, обладая высокой кислотностью и имея в своем составе углекислый газ,  вызывал коррозию стальных и чугунных котлов. Только с появлением  коррозионно-стойких  сплавов и нержавеющей стали стало возможным внедрить данную технологию в производство котельного оборудования.

Как мы уже знаем, при охлаждении пар снова переходит в жидкое состояние и освобождает опре­делённое количество теплоты. Если рассматривать обычный котел, то при его работе с процессом конденсации идет борьба, а в котлах конденсационных  конден­сация только приветствуется. Их конструкция предусматривает специальный теплообменник, в котором и происходит процесс конденсации, а выделяемое тепло при этом процессе отбирается для системы отопления

В неконденсационных котлах во время сжигания газа отбирается не вся тепловая энергия, а только ее большая часть. Тепловой поток в теплообменнике охлаждается только до температуры 140-160° С, при его охлаждении до более низкой температуры в дымоходе уменьшается тяга образуется агрессивный конденсат, вызывающий коррозию элементов котла. Тепловая энергия, которую можно получить в процессе конденсации в обычных котлах не используется, она называется скрытой.

Конденсационные газовые котлы используют в своей работе энергию, скрытую в конденсирующихся водяных парах, поэтому их коэффициент полезного действия, в сравнении с КПДД обычных котлов, превышает 100%. Основным элементом любого котла является теплообменник. В конструкции конденсационных котлах теплообменника два. Они могут быть раздельными или совмещенными (двухступенчатыми). Первый теплообменник работает так же, как и в  обычных котлах. Через него проходит тепловой поток но, не остывает ниже точки росы. Второй конденсационный теплообменник отбирает тепло, оставшееся  у продуктов сгорания,  и охлаждает до температуры ниже точки росы.

Водяной пар, конденсируется на стенках второго теплообменника, и отдает скрытую тепловую энергию воде. В этот момент у продуктов сгорания происходит дополнительный отбор тепла их температура на выходе из теплообменника только  на 10-15°С выше температуры теплоносителя.

Чтобы решить проблему коррозии, которую вызывает агрессивный конденсат, производители используют при изготовлении котлов устойчивые к коррозии и химическим воздействиям материалы (нержавеющую сталь, силумин (алюминиево-кремниевый сплав)).

В Европе, и в частности в Германии, действуют нормы, требующие нейтрализовать конденсат перед сливом в канализацию. Нейтрализатор представляет собой емкость с гранулами магния и калия. Проходя через эти щелочные реактивы, конденсат нейтрализуется, и когда  выводится в канализацию, не представляет собой опасности для окружающей среды. В России санитарные нормы не требуют нейтрализации конденсата, поэтому он просто собирается в специальный резервуар, предусмотренный в конструкции котла, и, в последствие, отводится в канализацию в своем первоначальном виде. В котлах мощностью до 30 кВт, предназначенных для отопления частных домов, за 24 часа  сутки работы образуется около 30 л конденсата.

С импульсным горением

Недавно наряду с уже описанными конденсационными котлами начался выпуск устройств с импульсным горением. Это совершенно новый подход в плане конструкции отопительных котлов. В них нет привычной горелки, и теплообменник используется специфический. Тепловая энергия вырабатывается при организации огромного числа микровзрывов подготовленной газовоздушной смеси в камере сгорания специальной формы. Это позволяет выработать больше энергии при меньшей затрате топлива, при этом значительная часть теплообмена происходит за счет конденсации выхлопа.

В котлах с импульсным горением камера сгорания располагается фактически внутри накопительной емкости, притом в верхней ее части. Внутрь подается подготовленная топливная смесь из газа и воздуха в строго заданной пропорции. Далее с помощью искры или впоследствии за счет перегретых стенок камеры провоцируются микровзрывы с частотой в несколько сотен за секунду.

Выхлоп под воздействием высокой температуры сильно расширяется, а в камере перекрывается входной клапан в верхней части. За счет создаваемого давления газы поступают в блок трубок, уходящих вниз через накопительную емкость с теплоносителем. Отдавая свое тепло воде, газы остываю, пар конденсируется. На выходе из такого своеобразного теплообменника отработанные газы уже имеют температуру менее 40°С и отводятся принудительно за пределы помещения. При этом используются обычные пластиковые трубы, а дымоход прокладывается любым удобным способом.

Заявлено, что расход газа снижен в три раза при неизменной тепловой мощности. Однако это скорее похоже на маркетинговый ход, чем на реальные показатели. Технология новая и еще не получила достаточно убедительных рецензий от потребителя.

Нормы размещения конденсационных котлов

Конденсационные котлы для отопления и горячего водоснабжения дома, устанавливаются в строгом соответствии с действующими СНиП и санитарными нормами. Отдельно оговариваются требования, предъявляемые к помещению, используемому под нужды котельной и системе дымоотведения.

Рекомендации направлены на обеспечение безопасности и сведению к минимуму вероятности возникновения аварийных ситуаций. Нормы оговариваются в СП 60.13330 (СНиП 41-01-2003) , СП 62.13330 (СНиП 42-01-2002) .

Каким должно быть помещение под котел

Конденсационный котел, во время работы не сжигает воздух из помещения, поэтому, требования, указанные в СНиП, гораздо ниже, чем для атмосферного оборудования. Обязательные нормы для установки:

• Площадь помещения не менее 8 м². Места должно быть достаточно, чтобы обеспечить возможность подключения бойлера и беспрепятственного доступа ко всем важным узлам для обслуживания.
• Котлы с закрытой камерой сгорания, можно закрывать декоративными перегородками, встраивать в мебель.
• Обязательно оснащение системой водоподготовки и фильтрации.
• Допускается подключение в любом нежилом помещении, отделенном от коридора или жилых комнат, дверным проемом.
• Стены и пол, облицовываются негорючими отделочными материалами. Высота потолков, не менее 2,2 м. Навесной котел располагают в пределах 0,8 -1,6 м от уровня пола.

Устройство отвода дымовых газов

В котлах закрытого типа, используется принудительный отвод продуктов сгорания и забор воздуха. Циркуляция воздушных масс, осуществляется посредством коаксиальных дымоходов, представляющих собой конструкцию типа «труба в трубе».

Современное котельное оборудование, снабжено независимыми выходами дымоудаления. Отвод продуктов сгорания, осуществляется в обычный дымоход, а забор воздуха, выполняется через небольшое отверстие в стене.

Принцип работы газового котла конденсационного типа с коаксиальным дымоходом, заключается в следующем:

• Внутри корпуса котла, расположены две турбины. Первая, нагнетает воздух на горелку и соединяется с наружной трубой, вторая, отводит продукты сгорания и подключена к внутренней полости коаксиального дымохода.
• Забор воздуха происходит принудительно, через верхнюю полость трубы. Отвод продуктов сгорания, через сердцевину дымохода.

Дымоходы для котлов конденсационного типа, выполняют в нескольких вариантах. Так как температура отходящих газов не превышает 110°С, можно поставить пластиковую трубу, отличающуюся простотой монтажа и дешевизной, либо, выбрать вариант из нержавеющей стали. При обустройстве общего вертикального дымохода, как правило, выбирают утепленную сэндвич-трубу.

Плюсы и минусы конденсационных котлов

Перед тем как окончательно решиться на приобретение, необходимо тщательно проанализировать все плюсы и минусы конденсационных газовых котлов. Преимущества и недостатки становятся очевидными, если учесть теплотехнические характеристики, реальный опыт эксплуатации и другие аспекты.

На некоторые нюансы обращают внимание отзывы тех, кто уже какое-то время пользуется конденсационным отопительным оборудованием. Что показывает практика?

Преимущества конденсационного оборудования

Выгода от установки конденсационного газового котла, очевидна. Экономия, по сравнению с атмосферным котельным оборудованием, составляет порядка 30-45%. В режиме конденсатообразования, КПД конденсационных котлов достигает 108-109%. Если учесть, постоянное повышение расценок на «голубое топливо», с каждым годом, установка становится экономически целесообразнее.

Дополнительные преимущества установки конденсационного котельного оборудования:

• Возможность отопления теплых полов – конденсационное оборудование разрабатывалось с учетом подключения к низкотемпературным системам обогрева (теплым полам). Но, при необходимости, допускается монтаж комбинированной системы отопления (одновременно подключаются радиаторы и теплые полы).
• Экономичность – модуляционная горелка, высокий КПД и погодозависимая автоматика, существенно снизили расход топлива, что особенно заметно, если планируется сделать отопление на сжиженном газе. При установке газгольдера или газобаллонного узла, оптимальным выбором остается подключение конденсационного агрегата.
• Срок службы конденсационных котлов – минимальный период эксплуатации 12-15 лет. За это время, котел полностью окупается и со временем начинает приносить стабильный доход, в виде сокращения расходов на обогрев жилых помещений.

Топ 5 конденсационных газовых котлов по рейтингу

Предпочтительный газовый конденсационный котлоагрегат такой, который отвечает насущным потребностям собственника дома по объемам выработки тепловой энергии, оборудован современной автоматикой для экономной и безопасной эксплуатации и имеет доступную цену.

Важно отметить, что понятием «низкой цены», конденсационные котлоагрегаты не обладают, они изначально имеют высокую стоимость из-за применения высокопрочных материалов.

BAXI LUNA Platinum+ 1.32

Это газовый конденсационный напольный котел от итальянского известного изготовителя. Котлоагрегат одноконтурный, рассчитанный исключительно для отопления.

Преимущества модификации:

1. Сверхвысокий КПД – 105,7 %.
2. Площадь нагрева до 350 м2.
3. Теплопроизводительность – 35 кВт.
4. Низкий удельный расход топлива, максимальный расход газа не выше 3.49 м3/час.
5. Универсальность по топливу, работает с любыми видами газа — магистральный/сжиженный.
6. Полнофункциональная защита.
7. Предварительная очистка конденсата.
8. Предварительная очистка питательной вода — встроенный фильтр.
9. Цена: 83420 руб.

Недостатки напольного конденсационного котла Baxi:

• работает только с низкотемпературными теплоносителями в системе «теплый пол»;
• высокая стоимость;
• реализуется только под заказ, длительный период доставки.

Buderus Logamax plus GB062-24 KD

Также конденсационный котел немецкой компании. Модель с теплопроизводительностью 24 кВт предназначенная для отопления жилых домов.

Преимущества модификации конденсационных котлов Buderus:

1. Сверхвысокий КПД – 103,0 %.
2. Площадь нагрева до 250 м2.
3. Теплопроизводительность – 24 кВт.
4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.18 м3/час.
5. Высококачественные конструкционные материала, долговечность работы котла.
6. Высокий уровень автоматизации и контроля работоспособности узлов установки.
7. Цена: 63700 руб.

Недостатки котлоагрегата – высокая стоимость котла и ремонтных работ.

Bosch Condens 2500W WBC 24-1

Турецкий двухконтурный газовый котел с мощностью по отоплению – 24 кВт.

Преимущества модификации:

1. Сверхвысокий КПД – 110,0 %.
2. Площадь нагрева до 192 м2.
3. Теплопроизводительность по отоплению – 24 кВт.
4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.18 м3/час.
5. Высококачественные конструкционные материалы, долговечность работы котла.
6. Высокий уровень автоматизации и контроля теплотехнических процессов.
7. Расширительный бак – 6л.
8. Цена: 89670 руб.

https://youtube.com/watch?v=OYsIfWcbE7Y

Недостатки конденсационного котла Bosch:

• недоступность для работы на сжиженном газе;
• высокая стоимость котла и ремонтных работ.

Vaillant ecoTEC plus VU INT IV 246/5-5

Немецкий бренд Vaillant – лидер в производстве бытовых отопительных котлоагрегатов, выпускает одноконтурную конденсационную модель ecoTEC plus VU INT IV 246/5-5 со стальным теплообменным аппаратом. Котел, рассчитан для нагрева жилых и общественных помещений до 200 кв.м.

Преимущества котла Vaillant:

1. Сверхвысокий КПД – 108,0 %.
2. Площадь нагрева до 200 м2.
3. Теплопроизводительность по отоплению – 20 кВт.
4. Низкий удельный расход топлива, максимальный расход газа не выше 2.6 м3/час.
5. Высококачественные конструкционные материала, долговечность работы котла.
6. Дистанционное управление.
7. Высокий уровень автоматизации и контроля работоспособности узлов установк
8. Расширительный бак – 10 л.
9. Цена: 62270 руб.

Недостатки котлоагрегата -высокая стоимость котла и ремонтных работ.

Viessmann Vitodens 100-W B1HC043

Еще один немецкий одноконтурный конденсационный котлоагрегат. Мощная модель — развивает до 35 кВт и способна обогревать 350 кв.м.

Котел Viessmann Vitodens. Источник фото: ferencziepuletgepeszet.hu

Преимущества котла Viessmann:

1. Сверхвысокий КПД – 108,7 %.
2. Площадь нагрева до 350 м2.
3. Теплопроизводительность по отоплению – 35 кВт.
4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.46 м3/час.
5. Высококачественные конструкционные материала, долговечность работы котла.
6. Дистанционное управление.
7. Высокий уровень автоматизации и контроля процессов горения.
8. Цена: 105806 руб.

Недостатки котлоагрегата – высокая стоимость котла и ремонтных работ.

Режимы работы конденсационного газового котла

Только специалисты смогут спроектировать системы отопления дома так, чтобы она работала наиболее эффективным образом. Прежде всего необходимо выбрать режим работы котла, от которого будут зависеть почти все параметры системы отопления.

Настенный газовый котел NAVIEN DELUXE PLUS

В разное время суток от отопительного котла требуется разное количество тепла, регулировать которое можно с помощью газовой горелки. Горелки у большинства современных газовых котлов конденсационного типа являются модулируемыми, т.е. с возможностью плавного изменения мощности котла в процессе работы. Горелки, как правило, имеют широкий диапазон модуляции тепловой мощности в пределах 20-100%. Это позволяет легко поддерживать в доме требуемую температуру и экономить дорогостоящее топливо.

Следует отметить, что модулируемые газовые горелки устанавливают и на многие модели обычных котлов.

Конвекционный газовый котел, как правило, работает в режиме 80/60 или 75/60. Где 75 – это температура теплоносителя на выходе из котла, равная 75°С, а 60 – температура теплоносителя 60°С, поступающего в котел после прохождения по всем радиаторам (так называемая обратка). Если температура обратки будет ниже, в котле начнет скапливаться конденсат, на который обычный котел совсем не рассчитан, т.к. точка росы (температура конденсации влаги) находится на уровне около 58°С.

Иное дело котел конденсационного типа. Наиболее эффективен он как раз при низкотемпературных режимах работы, т.к. конденсация в нем только приветствуется. В конденсационных котлах специально понижают температуру теплоносителя до режима 50/30 (выход – 50°С, обратка – 30°С). Именно в этом режиме происходит максимальное извлечение тепла из продуктов сгорания газа и тепла за счет конденсации водяных паров. И тут возникает вопрос, как спроектировать систему отопления, чтобы котел мог работать в режиме, близком к 50/30, а хозяева при этом получали столько тепла, сколько им надо.

Понятно, что при применении обычного котла лучше всего отапливать дом с помощью радиаторов. А вот для конденсационного котла многие предлагают использовать систему «водяной теплый пол». Именно с помощью водяных теплых полов можно заставить котел конденсационного типа использовать энергию от конденсации водяных паров весь отопительный период и обеспечить максимальную экономию газа.

Но если по каким-то причинам установить водяной теплый пол вы не сможете, конденсационный котел все же окажется неплохим решением для обустройства отопительной системы. Попробуем это доказать. На большей части территории страны и смежных государств в зимний период суровые холода держатся относительно недолго – до 10 дней. Да, в это время придется «гонять» ваш конденсационный котел в обычном высокотемпературном режиме, без конденсации, что вполне допустимо, т.к. КПД этого котла все равно будет на уровне 93-97%. Это больше, чем у лучших моделей традиционных котлов. Зато в остальное время зимы конденсационный котел сможет работать при меньшем температурном режиме и в режиме частичной конденсации.

Зависимость КПД котла от режима работы

Специалисты предлагают маленькие хитрости, позволяющие настроить режим работы конденсационного котла так, чтобы и КПД сохранить выше 100%, и на топливе сэкономить, и тепло в доме обеспечить. Например, изначально проектировать систему отопления не для оптимального режима 50/30, а для режима 60/40. Тогда расход газа будет немного больше, зато и в холода мерзнуть не придется.

Есть и другие варианты – к примеру, установить в доме дополнительные радиаторы, с увеличенной в 2,5-3 раза полезной площадью поверхности, рассчитанные на температуру теплоносителя не выше 50°C. Но в этом случае увеличатся капитальные затраты. Хотя эксплуатационные расходы на топливо снизятся. Что лучше – решать только вам.
