Установка кессона из бетонных колец для скважины

Разновидности кессонов

Материал изготовления, форма и размер кессонов достаточно разнообразны.

Пользуются спросом кессоны цилиндрической и круглой формы, реже четырехугольные и комбинированные. Последние устройства состоят их двух частей, нижняя часть имеет форму четырехугольника, а верхняя выполняется в виде круглого тоннеля.

На сегодняшний день кессоны изготовляют из:

• полимеров;
• железобетона;
• стали;
• кирпича (крайне редко).

Популярностью, которая обусловлена финансовой доступностью, пользуются скважины из железобетонных колец.

Обустройство железобетонных кессонов

Конструкция бетонного кессона состоит из:

• дна – днище скважины обустраивают за счет железобетонного монолита или бетонной плиты. В местностях, где залегание грунтовых вод достаточно глубокое, на дно кессона устилают гравий или щебенку;
• стенок – оборудуют за счет использования железобетонных колец высотой от 180 см., диаметром от 150 см. Большой размер камеры кессонов необходим для удобства размещения и обслуживания оборудования скважины;
• верхнего перекрытия – устанавливается для защиты скважины от мусора, осадка грунта и воды;
• горловины – необходима для защиты от попадания сточных и дождевых вод с поверхности через вмонтированный люк.

Герметичность обеспечивает гидроизоляционное покрытие устройства с внешней стороны.

Формирование железобетонного кессона возможно несколькими способами:

• Заливка бетонного раствора в ранее подготовленную опалубку с металлическим армированием. Форма кессона, в данном случае, может быть разнообразна;
• Использование готовых изделий.

Швы между частями конструкции скрепляются герметизирующим раствором. Кессон углубляют в грунт таким образом, чтобы обсадная колонна оказалась внутри кольца. Для удобного доступа к оборудованию скважины внутри кессона устанавливают лестницу.

Из чего изготавливают кессоны?

Резервуар, в котором размещается оголовок скважины и все остальное оборудование, должен быть герметичным, способным сохранить внутри себя положительные температуры и долговечным

Еще одно важное свойство кессона – устойчивость к внешнему воздействию, например, к давлению грунта. Для изготовления камеры могут быть выбраны разные материалы. Каждый из них имеет свои преимущества и недостатки, рассмотренные в таблице

Каждый из них имеет свои преимущества и недостатки, рассмотренные в таблице.

Таблица 1. Плюсы и минусы кессонов из различных материалов.

Материал для изготовления резервуара	Преимущества	Недостатки
Бетонные кольца	прочность;	необходимость привлечения спецтехники для монтажа из-за тяжести колец приводит к повышению затрат;
Монолитный бетон	преимущества те же, что и у бетонных колец.	из-за веса могут прогнуться трубы при усадке;
Кирпичная кладка	экономичность; долговечность; прочность; устойчивость к коррозии; способность сохранять тепло без дополнительной теплоизоляции.	гигроскопичность бетона требует внешней гидроизоляции;
Пластмассовая емкость	пластик не пропускает воду; простота в транспортировке и установке; долговечность; устойчивость к коррозии.	невысокая теплоизоляция;
Металлический резервуар	дешевизна; простота монтажа; прочность.	возможность подтекания грунтовой воды в местах стыков между кольцами.

Выбор материала определяется вашими строительными навыками, бюджетом и особенностями климата и грунта. При установке кессона своими руками нужно учитывать как общие закономерности монтажа, так и специфику материала.

Цены на кессоны для скважины

Кессон для скважины

Технология изготовления

Прежде чем описывать технологию изготовления кессона для скважины, следует описать его конструкцию и рассказать о материалах, требующихся для его устройства.

Элементы конструкции

Чтобы кессон для скважины из бетонных колец надежно защищал её устье от влаги, холода, грязи и других вредных и опасных для оборудования воздействий, он должен иметь надежную конструкцию.

Она состоит из следующих элементов:

• Дно из бетонной плиты или монолитного железобетона. Обойтись вместо него щебеночной подушкой можно только в случае низкого уровня грунтовых вод, не поднимающихся до уровня дна конструкции.
• Стенки из бетонных колец. Их диаметр для удобства обслуживания скважины должен быть не менее одного метра. Высота зависит от уровня промерзания грунта и обычно составляет 1,5-2 метра. Стыки между кольцами подлежат гидроизоляции.
• Перекрытие из бетонной плиты защищает полость кессона от попадания в неё земли, мусора и осадков. В нем должно быть отверстие для люка.
• Горловина с люком служит для поднятия его над уровнем земли.

Дно, стенки и крышка с люком – это основные элементы конструкции любого кессона. Но в случае с изготовлением из бетонных колец ему дополнительно требуется гидроизоляция и теплоизоляция.

Гидроизолировать нужно не только стыки, через которые внутрь может просочиться влага, но и всю конструкцию целиком. Бетон от прямого и постоянного воздействия воды медленно, но верно разрушается. Это происходит при её попадании в поры материала и её расширении при замерзании.

Обладая высокой степенью теплопроводности, бетон не защищает оборудование и наполненные водой трубы от промерзания в холодный период года. И даже размещение их ниже уровня промерзания грунта не гарантирует, что в самые сильные морозы этого не случится. Поэтому слой теплоизоляции лишним не будет.

Материалы и инструменты

Обустройство скважины бетонными кольцами может потребовать привлечения такой строительной техники, как экскаватор для рытья котлована и подъемный кран для перемещения в него тяжелых железобетонных изделий. Но можно обойтись и без них, вырыв котлован вручную и используя лебедку или другие приспособления.

Из инструментов могут потребоваться:

• Лопаты для рытья котлована и очистки его дна;
• Перфоратор для устройства отверстий в бетоне для вывода труб;

Шпатели, кисти и валики для нанесения раствора и гидроизоляционных материалов.

Основные материалы для устройства кессона – это сами кольца, а также плита перекрытия и люк.

Кроме них нужно запастись всем необходимым для изготовления бетонного раствора, металлической арматурой, битумной мастикой или другими материалами для гидроизоляции. А также монтажной пеной и листами пенопласта для теплоизоляции.

Процесс изготовления

Работы лучше всего проводить летом, когда уровень грунтовых вод понижается и не создает дополнительных проблем. Нужно понимать, что при самостоятельной заливке дна кессона потребуется время для застывания раствора, которое прервет работы минимум на неделю.

А при использовании готовой бетонной плиты в ней нужно будет делать отверстие для выхода обсадной трубы. Без специального оборудования это непросто.

Пошаговая инструкция по обустройству бетонного кессона поможет вам справиться с этой работой:

После обратной засыпки грунта строительство кессона можно считать завершенным.

Кессон для скважины из бетонных колец своими руками

Кессон из колец бетона можно изготовить самостоятельно в домашних условиях. Проще всего сделать его заглубленным колодцем. Перед проведением работ следует посетить консультацию специалиста, схема работ, где будет полностью обозначена. Можно посетить специальную организацию, а можно узнать необходимую информацию у знающего человека.

Далее следует запастись необходимыми материалами и оборудованием:

• колонкой с перфоратором;
• грузоподъемной техникой;
• горелкой;
• шпателями;
• лопатами;
• болгарками;
• валиками;
• рулетками;
• досками;
• ножами.

На поверхности земли, где будет проводиться копка, делают специальные метки.

Бетонные звенья заказывают заранее, чтобы не останавливать работы, дожидаясь их поступления. Заказывать следует столько элементов, какой глубины планируется кессон. Кстати, они имеют разный диаметр и высоту, поэтому выбирать при заказе следует те модели, которые подходят для выбранной конструкции.

В противном случае будет трудно обеспечить герметичность готового сооружения, что негативно отразится на работе установленного оборудования. В первую очередь это касается весенних грунтовых вод, а также низких температур.

Земляные работы

Копка котлована должна проводиться в сезон, когда подземные воды находятся на самом низком уровне. Поэтому не рекомендуется приступать к указанным работам в период весеннего паводка и осенних дождей. Большой опыт мастеров такого монтажа подсказывает о проведении данных работ в ясную погоду, когда грунт плотный и сухой.

В некоторых случаях бетонные сооружения лишаются герметичности, поэтому монтировать кессон нужно на участках с пониженным количеством подземной жидкости. Это увеличит срок эксплуатации конструкции и уменьшит количество проблем.

Копка котлована может проводиться с задействованием экскаватора, а может осуществляться вручную. В первом случае работа будет выполнена быстро, а во втором – дешево! При копке необходимо учитывать гидроизоляционные работы, требующие дополнительного пространства. Поэтому размер выкопанного сооружения должен быть больше диаметра колодца на 2 м.

Весь ненужный грунт следует поднимать на поверхность, чтобы не загружать пространство будущего кессона.

Благодаря такой глубине насосному оборудованию не страшно промерзание и в полученном пространстве человек может встать в полный рост. Вручную лопатами необходимо выровнять днище внутри колодца, чтобы ровно уложить бетонные элементы.

Копка ямы и обустройство приямка для кессона из бетонных колец:

Гидроизоляция

Грамотно выполненная гидроизоляция – залог долгой и бесперебойной службы указанной конструкции. Герметизацию швов можно проводить перечисленными составами:

1. Мастика.
2. «Гидропломбы».
3. «Гидростоп».

Описанные составы подходят для обмазывания колец для достижения герметичности. Гидроизоляционными составами обрабатывают внутренние стены кессона, так как добраться до наружных сторон трудоемко. В тоже время обмазку на нижней плите перекрытия всегда продавливает вода, поэтому полностью от нее защититься в бетонном кессоне невозможно.

Место контакта обсадной трубы и бетонного кольца также не герметично, так как обмазка не сможет долго держаться между двумя неоднородными по составу материалами.

Щели между установленными кольцами в готовом сооружении можно промазать бетонной смесью, состоящей из песка и цемента. Готовую бетонную смесь наносят в щели между установленными конструкциями и ждут высыхания.

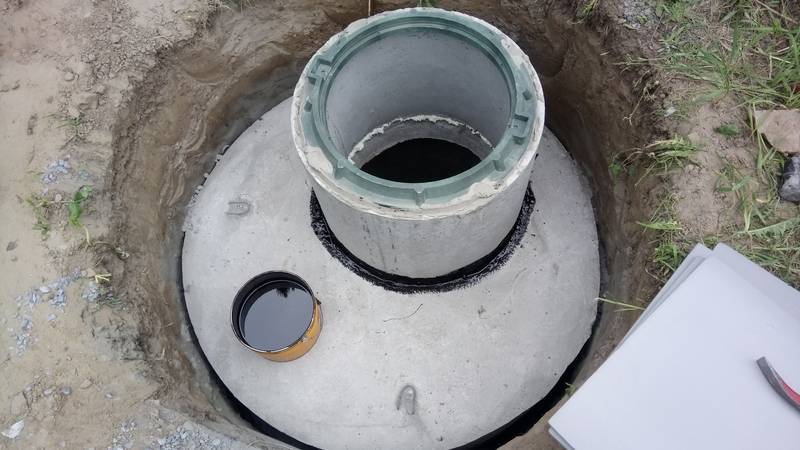

Монтаж

После копки котлована приступают к монтажу бетонных колец, установленных друг на друга при помощи грузоподъемной техники. Алгоритм проводимых манипуляций следующий:

1. Опускают бетонные кольца на подготовленное основание, в качестве которого может служить мощная плита перекрытия.
2. Стыки, которые могут образоваться между кольцами замазывают цементно-бетонным составом.
3. Промазывают мастикой днище и внутренние поверхности стен кессона.
4. Верхнее бетонное звено ставят выше уровня почвы на 15 см, предотвращая тем самым проникновение внутрь вод при половодье.
5. Устанавливают опалубку из металлической арматуры для надежности конструкции.
6. Внутрь кессона опускают насос и сопутствующее оборудование для обеспечения водоснабжения.
7. Сверху кладут крышку колодца, чтобы внутрь не попала почва либо не пролезли животные.

Процесс монтажа бетонных колец для обустройства скважины:

Из бетонных колец смастерить кессон под силу каждому, важно лишь соблюдать все правила монтажа и обязательно проводить гидроизоляционные работы. Первый год службы рекомендуется чаще заглядывать в такое сооружение для проверки его герметичности

Конструкция из бетона

Бетонные кольца для кессонов – хорошо отработанные промышленностью изделия. Достоинства и недостатки железобетона представлены в таблице с альтернативными изделиями.

Характеристика	Бетон	Металл	Полимер
Прочность, жёсткость	Высокая (для армированных изделий)	Средняя, необходимо усиление в виде гофры или бандажных силовых колец	Слабая, требует применения дополнительных рёбер жёсткости
Герметичность конструкции	Низкая, труднообеспечиваема	Высокая при дополнительных мерах защиты против коррозии	Высокая
Масса	Наиболее высокая, по сравнению с другими видами. Предотвращает всплытие от грунтовых вод	Средняя (при тонкостенной конструкции с рёбрами). Препятствует всплытию	Низкая, перенос возможен двумя людьми. Требуется утяжелять конструкцию или дополнительно крепить к основанию
Монтаж	Необходим котлован шириной до двух размеров кольца. Подъём возможен только грузоподъёмным оборудованием	Размер котлована шире на 20~50 см на сторону. Возможна установка без механических средств	Отступ от стенки кессона 20~50 см. Монтируется двумя-тремя мастерами без дополнительного грузоподъёмного оборудования
Срок эксплуатации	Свыше 50 лет и более	До 10 лет, зависит от антикоррозионных мероприятий	20~30 лет и более, – определяется качеством пластика
Возможность изготовления своими руками	Да, в основном для прямоугольных сечений	Выполнима, при наличии квалифицированной сварки	Сложно осуществить в силу обеспечения прочности и герметичности соединяемых смежных стенок
Стоимость	Самая низкая, – недорогой исходный материал, использование собственных сил	Высокая из-за материала	Высокая, изготовление только промышленным способом

Анализ и сравнение показателей показывает, – бетонный кессон целесообразно применять:

• при низком уровне грунтовых вод;
• проведении предварительных дренажных мероприятий;
• возможности использовать грузоподъёмную технику;
• использование собственных сил на изготовление и установку бетонных деталей.

Пошаговое изготовление

В каждом случае есть свои моменты, на которые важно обратить внимание

Железобетонный КДС

Заливка стенок из бетона:

• Сперва выкапывается котлован.
• В качестве дна заливается бетонное основание.
• Делается насыпь из песка и щебня, которая тщательно трамбуется, а потом заливается бетонной стяжкой.
• Когда основание высохло, происходит сборка опалубки стен.
• Обязательно изготавливается арматурная сетка, которая придаст строению необходимой жесткости.
• Когда все эти работы проведены, осуществляется заливка бетоном.
• В процессе заливки следует пронизывать бетон, чтобы полностью исключить образование пустот. Заливка должна быть сделана за один приход.
• Когда все застыло, остается сделать крышку. Следует сколотить каркас из деревянных щитов, также уложить металлическую сетку, а потом за один подход залить бетоном.
• Также необходимо демонтировать опалубку и выполнить гидро- и теплоизоляционные работы.
• В крышке обязательно делается вход в подвал и вентиляционные отверстия.
• Сооружение дополняется стационарной или съемной лестницей.

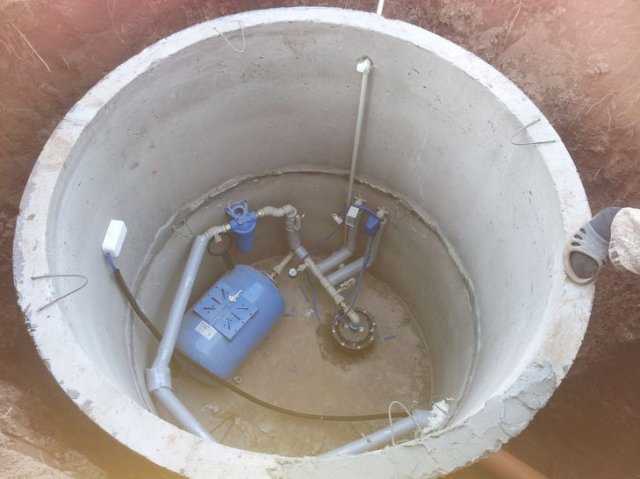

Из бетонных колец

Он монтируется быстрее. Работа имеет такую очередность:

• Выкапывается котлован по диаметру больше, чем кольца, на 300 мм.
• Дно должно быть выкопано строго по уровню.
• На дно засыпается подушка из песка и щебня, все трамбуется.
• Если есть донный элемент, то его следует уложить на дно посредством крана. Если нет, то дно заливается бетоном. Не забудьте про отверстие в нижней плите для выхода трубы скважины.
• Когда дно готово, происходит установка колец. Между собой они соединяются цементным раствором.
• После установки необходимого количества колец снаружи они обрабатываются гидроизоляционной мастикой. Особенно тщательно стыки соединений.
• Для прокладки коммуникаций в кольцах проделываются отверстия. Проложив трубопровод и электрический кабель, дыры следует обработать герметичным материалом.
• Сверху конструкции устанавливается крышка и люк.
• Кессон из колец готов к эксплуатации.

Кирпичный КДС

Строение из кирпича требует наибольшего времени для возведения. Работы идут в такой последовательности:

• Выкапывается котлован, по размеру больше, чем по проекту.
• На дно засыпается цементно-песчаная подушка и все заливается бетоном.
• Когда стяжка высохла, можно приступать к кладке кирпича.
• Обязательно используется уровень, им проверяется горизонталь и вертикаль.
• Заранее определитесь, будет кладка в один кирпич или в два.
• Высоту в 2 м можно выложить из кирпича за один раз. Скорость кладки напрямую зависит от квалификации, если она низкая, то процесс может занять несколько дней.
• Выложив стены, необходимо дождаться полного высыхания раствора.
• После этого изготавливается опалубка для заливки бетоном крышки конструкции. В нее обязательно помещается каркас из арматуры.
• В заключение стенки сооружения гидроизолируются, утепляются и закапываются снаружи.
• Устанавливаться люк и лестница.

Металлический КДС

Если вы купили готовый, то принцип установки такой же, как и в случае монтажа пластиковой конструкции и из бетонных колец. Если сварочные работы будут проводиться самостоятельно, то план действий такой:

• Рисуется чертеж кессона для скважины, изготавливаемого из металла.
• На поверхности сваривается каркас.
• Прежде чем его опускать в подготовленное место, следует обработать антикоррозийным составом. Также производится утепление.
• Сам котлован должен быть по размеру больше сваренного металлического кессона.
• Особенность этого типа конструкции в том, что не нужно проводить бетонные работы. Разве что вы решите изготовить бетонную подушку, чтобы установить емкость на прочное, твердое и ровное основание.
• В крышке формируется проем для люка, и сразу приваривается стационарная лестница.

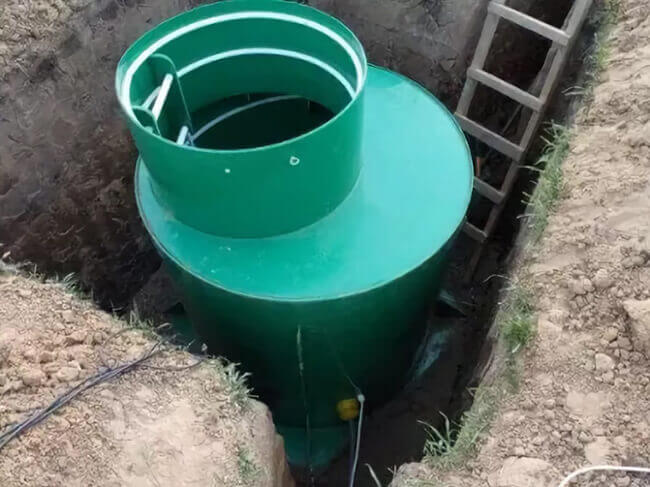

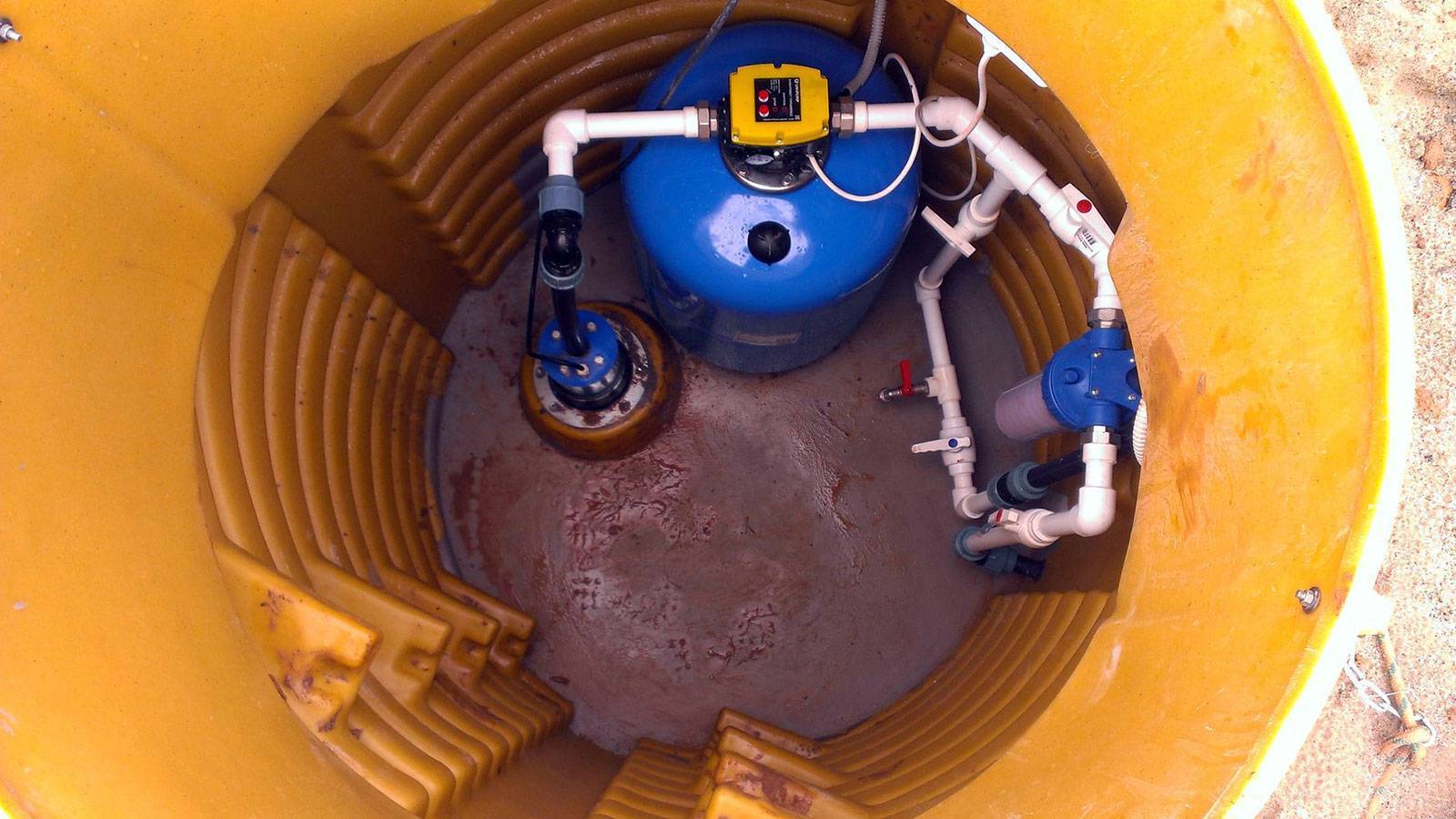

Пластиковый КДС

Процесс установки кессона, сделанного из пластика, можно считать наиболее простым и быстрым. Все работы проводятся в следующем порядке:

• Выкапывается котлован.
• Дно формируется из цементно-песчаной подушки.
• После этого емкость опускается на дно.
• Если есть риск его выпучивания, то при помощи специальных креплений бак фиксируется к забетонированному основанию.
• В завершение работ снаружи засыпается грунт.

Типы водоприемника, какой выбрать?

Водоприемник обычного шахтного колодца бывает трех типов:

• Неполный водоприемник самый распространенный вариант и значит, что шахта не достигает нижнего водоупорного пласта, а вода проступает через дно и стенку.
• Полный водоприемник доходит до водоупорного слоя и вода просачивается только через специально подготовленные стенки шахты.
• Полным водоприемником с расширителем называется конструкция, которая не только достигает нижнего водоупорного слоя, а и углубляется в него, формируя нишу для накопления запаса воды. Нижнюю его часть часто делают расширенной.

Схема: виды колодца по типу водоприемника

Что такое скважинный кессон и зачем он нужен?

Кессон – это емкость, надежно защищенная от проникновения внутрь воды. Изначально они использовались исключительно для подводных работ, впоследствии для них нашлись и другие области применения.

В частности, герметичные камеры стали устанавливать на оголовок скважины. Стандартный кессон имеет очень простую конструкцию. Это емкость, закрывающаяся сверху люком.

Кессон для скважины – это герметичная емкость, которая защищает оголовок от воздействия низких температур и проникновения грунтовых вод

Через него внутрь камеры спускается человек для проведения обслуживающих и ремонтных работ. В донной части устройства располагается ввод обсадной трубы, в боковых стенках – входы для кабеля и водопроводных труб.

Крышка, а в некоторых случаях и стенки кессона, утепляются. Чаще всего для этой цели используется пенопласт или вспененный полимер. Камера классической конструкции выполняется в виде цилиндра высотой порядка 2 м и диаметром как минимум 1 м.

Такие размеры выбраны не случайно. Высота емкости обусловлена необходимостью защиты установленного внутри нее оборудования от воздействия низкой температуры. Участок врезки водопровода и оголовок скважины должны быть размещены ниже уровня промерзания почвы.

Чаще всего это глубина порядка 1-2 м. Именно этой величиной и определяется глубина размещения дна камеры и, соответственно, ее высота.

Диаметр емкости тоже выбран не случайно. Он должен быть достаточным для установки необходимого оборудования и размещения внутри человека, который спустится для проведения обслуживания или ремонта скважины.

При выборе кессона нужно понимать, что слишком маленькая конструкция будет неудобна в эксплуатации, а чересчур большая обойдется излишне дорого. Ведь герметичные камеры относятся к достаточно дорогому оборудованию.

Размер кессон должен точно соответствовать количеству оборудования, которое будет в нем размещено. Кроме того, в нем должен свободно помещаться спустившийся для обслуживания приборов человек

Заглубленная в грунт герметичная емкость выполняет две основные функции:

• Защита оборудования от низких температур. Зимой подающаяся из скважины вода подвергается воздействию отрицательных температур. В таких условиях она может замерзнуть и испортить, а то и разорвать трубопровод.
• Защита от грунтовых вод. Кессон предотвращает попадание почвенных вод в оголовок скважины, чем продляет срок эксплуатации оборудования.

Кроме того, кессон – удобное место для размещения всей необходимого для эксплуатации скважины оборудования.

Здесь обычно устанавливают насосную станцию, различные системы очистки воды, скважинный адаптер, запорную арматуру с электрическим или пневматическим приводом, трубопроводы и автоматику, управляющую автономным водопроводом.

Влагонепроницаемая камера надежно защищает все это оборудование от несанкционированного доступа, от порчи грызунами и насекомыми.

Камеры из материалов с высокой теплоотдачей приходится дополнительно утеплять. Для этих целей подходят только не гигроскопичные виды утеплителей

Как самостоятельно сделать кессон для скважины из бетонных колец?

Прежде всего, необходимо подготовить место для кессона, тщательно выбрав оптимальное расположение. Затем следует приступить к установке бетонных колец. Сначала положите первое кольцо на подготовленную площадку, убедившись, что оно расположено ровно и горизонтально. Затем добавьте следующие кольца, соединяя их вместе с помощью арматуры.

После установки всех кольцей нужно залить их бетоном. Для этого приготовьте бетонную смесь из цемента, песка и воды. Смесь должна быть достаточно плотной и легко ложиться на поверхность колец. Затем начинайте заливку, заполняя каждое кольцо, пока оно не будет заполнено до верху. Растекающийся бетон следует разравнивать, чтобы получить ровную и гладкую поверхность.

Когда бетон застынет, можно приступать к дальнейшей работе с кессоном. Если планируется использовать скважину для воды, необходимо установить насос и подводку внутрь кессона. Затем можно закрыть верхнюю часть кессона крышкой или специальным люком.

Все вышеперечисленные работы можно выполнить самостоятельно, однако при желании можно обратиться к профессионалам, которые помогут вам сделать качественный кессон для скважины из бетонных колец. Это позволит гарантировать долговечность и надежность конструкции.

Монтаж кессона и его подключение

Процесс установки для разных типов камер, в общем, аналогичен:

Котлован под конструкцию выкапывают больше ее самой минимум на 30 сантиметров, что помогает установить ее максимально точно, корректируя место совпадения трубы источника воды с гильзой для ее проведения

Кроме этого, будет возможность утеплить стенки или укрепить камеру, если планируется использовать пластиковый кессон под скважину.
Обсадную трубу отрезают, принимая во внимание будущую высоту пола конструкции.
На дно котлована укладывают песчаную подушку, имеющую толщину от 20 до 30 сантиметров. С целью уплотнения засыпку поливают водой.
Поверх засыпки создают бетонную плиту, непременно с армированием при помощи стальной сетки

Можно предварительно на ней расположить анкерные болты, необходимые для закрепления камеры. Но тут большая вероятность, что можно допустить ошибку.
Удобнее будет в первую очередь поместить кессон на место, после чего высверлить в бетонном основании отверстия для выполнения крепежа. Сейчас имеется большой выбор крепежных элементов, которые могут расширяться в процессе монтажа, когда их помещают в отверстия. Поэтому проблем с подбором подходящих крепежей не возникнет.

Несмотря на то, что в технологии установки разных типов кессонов много общего, имеются и особенности конструктивных схем.

Как сделать кессон для скважины из бетонных колец своими руками

Для изготовления кессона вам понадобятся бетонные кольца, которые легко можно найти в строительных магазинах или на специализированных предприятиях

Выберите кольца нужного диаметра, обратите внимание на их качество и прочность

Шаг 1. Подготовительные работы.

• Очистите место будущей установки кессона от растительности и посторонних предметов.
• Сделайте яму глубиной около 1 метра с учетом размеров бетонных колец.
• Засыпьте яму песком или щебнем и уплотните его.

Шаг 2. Установка первого кольца.

• Установите первое бетонное кольцо в центре ямы, обеспечивая ровную поверхность.
• Проверьте горизонтальность кольца с использованием уровня.
• Засыпьте пространство между кольцом и стенкой ямы щебнем или песком.
• Уплотните материал вокруг кольца, чтобы обеспечить его надежную фиксацию.

Шаг 3. Установка остальных колец.

• Повторите процедуру установки с остальными кольцами, соединяя их между собой.
• Убедитесь, что кольца плотно прилегают друг к другу и не имеют зазоров.
• В случае необходимости, используйте специальные арматурные кольца для усиления конструкции.

Шаг 4. Завершение работ.

• После установки всех колец проверьте горизонтальность и вертикальность конструкции.
• Уплотните пространство вокруг кессона и заполните его грунтом или цементным раствором.
• Дайте конструкции время для затвердевания и проверьте целостность установленных колец.
• После окончания работ, установите насос и оборудование скважины внутри кессона.

Теперь у вас есть свой собственный кессон для скважины, изготовленный своими руками. Не забудьте обеспечить доступ к кессону для обслуживания и технического обследования. Удачных работ!

Обслуживание и ремонт

Монтаж кессона – это одно, совсем другое дело – поддерживать его в хорошем состоянии для увеличения срока эксплуатации. Существует несколько советов и рекомендаций:

• Время от времени проверять сооружение на предмет герметичности. Особенно если камера сделана из металла. Швы и сам материал могут подвергаться коррозии. Если это так, то устраняются проблемные участки.
• Проверять качество верхней забетонированной крышки. Из-за влияния высоких температур она подвержена разрушению.
• Проверять места вывода трубопровода и электроснабжения на герметичность.
• Проверять место вывода обсадной трубы.

Этапы монтажа кессонов своими руками

Монтаж монолитного бетонного кессона

Монолитный бетонный резервуар заливают таким образом:

• На подготовленное основание устанавливают опалубку, отступив от стенок ямы оставленные 20-30 см. Можно выгонять каркас из досок постепенно (по 30 см) или сразу на всю высоту.
• В опалубку устанавливают арматурную сетку.
• Готовят раствор из цемента, песка и щебня в соотношении 1:3:5 соответственно. Сыпучие разводят водой до получения смеси сметаноподобной густой консистенции.
• Готовый раствор порциями заливают в опалубку и аккуратно трамбуют металлическим прутом, чтобы выгнать остатки воздуха.
• Как только резервуар полностью застынет, опалубку снимают и при помощи перфоратора делают в стенах отверстия под вывод кабелей, водопроводной магистрали. Все технические бреши заделывают цеметно-песчаным раствором.
• Наружные стенки готового кессона обмазывают битумной мастикой.

Верх камеры можно обустроить при помощи деревянного щита, укрытого рубероидом либо залить монолитную плиту, установив сначала деревянную опалубку из прочных досок

В плите важно оставить отверстие под люк

Кессон из ЖБ колец

Поскольку сделать кессон для скважины из бетонных колец своими руками сложно, здесь понадобится помощь спецтехники. Элементы перед монтажом нужно обработать с обеих сторон битумной мастикой. После её высыхания кольца поочередно опускают в котлован на заранее подготовленное основание. Все стыки желательно промазать монтажной пеной и после её высыхания еще раз пройтись мастикой.

С помощью перфоратора делают технические боковые отверстия, а зазоры герметизируют.

Верх кессона из колец может быть из бетонной плиты с люком или просто металлического приваренного щита.

Кирпичный кессон

С учетом того что дно котлована уже подготовлено (имеется бетонная площадка) по периметру будущей кладки следует уложить полосы рубероида. Только после этого приступают к кладке. Класть кирпич нужно с угла, продвигаясь к противоположному с одной и другой стороны. Толщина раствора между блоками — 1-1,5 см

Важно установить металлические гильзы там, где предположительно будут находиться выводы труб водопровода и кабели. Потом выгоняют стенки кессона до нужного уровня

Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри

После высыхания гидроизоляции проводят обратную засыпку камеры

Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри. После высыхания гидроизоляции проводят обратную засыпку камеры.

Полимерный кессон

Пластиковый кессон с ребрами жесткости

Можно сделать кессон для скважины из пластиковой бочки или купить готовую прочную конструкцию с ребрами жесткости. Второй вариант предпочтительнее, так как резервуар сможет выдерживать давления пучинистого грунта.

Часто под монтаж полимерного резервуара допустимо не делать мощного бетонного основания. Достаточно песчаной подсыпки толщиной 10-15 см.

Технология установки полимерного кессона:

• Камеру устанавливают на деревянные балки, предварительно сформировав в дне техническое отверстие под обсадную колонну.
• Аккуратно надевают кессон на трубу и опускают вниз.
• Под вывод труб и кабеля желательно сразу на поверхности сделать дополнительные отверстия.
• Обратную засыпку полимерной камеры делают из песчано-цементной смеси. Ее немного смачивают и хорошо послойно уплотняют.
• Оборудование в пластиковом кессоне лучше располагать в 10 см от стенок резервуара.
