Частые ошибки при монтаже
Ошибки при монтаже электрощита способны привести к возгоранию или некорректной работе. Чтобы самостоятельно собрать электрощиток, необходимо ознакомиться с основными требованиями по установке подобного оборудования.
Гибкие многопроволочные провода зажимаются в клеммы через наконечники (гильзы). Особенно это касается винтовых соединителей. При сильной затяжке болта клеммника, он передавливает тонкие проволоки провода. Поэтому они ломаются, но внешне проблема остается незаметной.
Перед подключением провода к клеммнику с него снимается изоляция. Длина зачищаемого слоя зависит от глубины клеммника. Необходимо проконтролировать, что в механизм зажима попала только оголенная токоведущая жила без изоляции.
Нельзя подключать различные по сечению жилы к одному контакту автомата. По мере затяжки винта сначала зажмется толстый провод, а тонкий останется незафиксированным. При нарушении этого правила с мощными потребителями искрящий и греющийся контакт гарантирован.
Нежелательно использовать монолитную проводку в щитах, где возможны механические вибрации. Постоянная тряска со временем надломит токоведущую жилу. Особенно проблема характерна для алюминиевой проводки.
Концы проводов, автоматы, счетчики и любые другие устройства в щите в обязательном порядке маркируются. Не факт, что через 10 лет щит будете обслуживать именно вы
Поэтому важно все подписать, чтобы пришедшие для ремонта монтажники понимали, что куда идет и как устроено. Также стоит помнить про цветовую маркировку проводов и схему на дверце.
Выдержка из ПУЭ. «Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах» (ПУЭ-7 п.1.1.29).
Электрический щиток в квартире
Независимо от способа первым всегда стоит вводный автомат.
Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене
Крайне важно, что в схеме были использованы условные обозначения, которые подробно расписаны в ГОСТ
Обычно в процессе сборки проводятся отделочные работы, на время которых внутренности корпуса лучше прикрыть.
Дополнительные автоматические выключатели. В клеммы вставляются оголенные концы дуг и затягиваются винтами
Удобнее всего расположить его возле входной двери в прихожей.

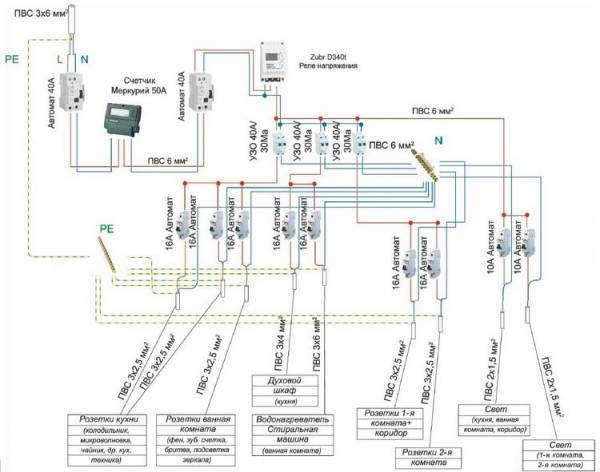

После реле напряжения общая линия разбивается на 3 зоны, каждую из которых контролирует одно УЗО. С чего начинать? Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник выключатель нагрузки.
УЗО устройство защитного отключения. Учитывая все эти характеристики, для каждой группы выбирается отдельный автомат
Следует обратить внимание, что 2 крайних справа провода на схеме, ответственных за освещение, не имеют заземляющих проводов
Этап 2 — ввод и разделка кабелей В современных электробоксах предусмотрены отверстия для проводов. Шины должны быть промаркированы по правилам ПУЭ.
Составление схемы электрического щитка Важным этапом установки электрического щитка является создание его схемы. Теперь наступает второй этап, а именно выбор места. Провода соединяются с контактами автоматических выключателей при помощи винтовых зажимов Например, первый и второй слева стоят на 2 группы розеток в кухне.

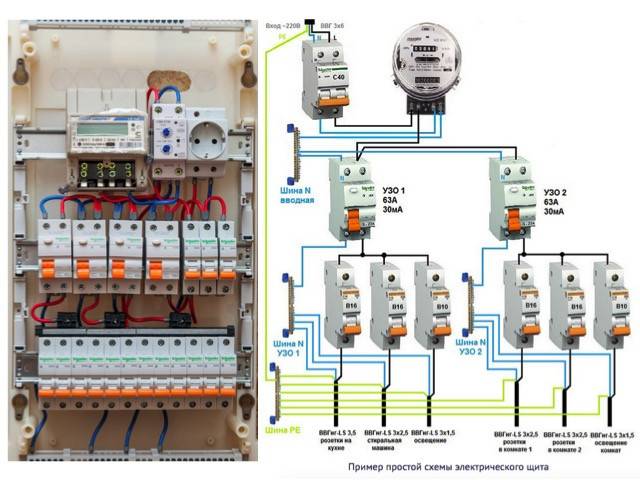

Две простые схемы щитка для дома. УЗО или диф? Плюсы и минусы.
Как правильно подключить электросчетчик и автоматы
- Для безопасной работы вашего щитка применяйте несложные правила:
- используйте для монтажа однопроволочный монолитный провод;
- при использовании гибкого провода применяйте наконечники;
- используйте неразрывные перемычки;
- применяйте U-образный загиб для увеличения площади контакта.
Использование наконечников на гибкий провод
Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.
Основная ошибка, которую допускают новички в этом плане — подключают многожильный провод к автомату без оконцевания. Если зажать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта, да и сам контакт со времен ослабевает.
Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. Поэтому если при монтаже используется многожильный провод, то для его оконцевания нужно применять наконечники НШВ или НШВИ.
Кроме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата, для этого нужно использовать двойной наконечник НШВИ-2. С помощью него очень удобно формировать перемычки для подключения нескольких групповых автоматов.
Использование U-образного загиба
Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.
Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.
Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше.
Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.
Использование неразрывных перемычек
Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой.
Как объединить несколько групповых автоматов в таком случае? Cделайте самодельную перемычку из жил кабеля. Для этого используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине.
- Как это сделать:
- Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений).
- Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.
Что должно быть в щитке?
В только что возведенном доме вводной автомат и счетчик устанавливают электрики. С этим ничего поделать нельзя. Кстати планировать свой будущий электрический щиток нужно исходя из особенностей и места установки вводного автомата и счетчика. На сегодняшний день в новых домах приборы учета и вводные электрические коммуникации размещаются вне жилого помещения. Например, счетчик устанавливают на электрический столб или специальную опору, которая заранее монтируется на вашем земельном участке, ну а вводной автомат — куда-нибудь на стену дома.
В домах давней постройки приборы учета и автомат размещают в помещении. В квартирах эти же элементы, чаще всего, находятся на стене лестничной клетки. Если счетчик стоит прямо в доме, следует выбирать шкаф просторнее, чтобы в него кроме счетчика вошли автоматы и УЗО. В остальных случаях можно обойтись более компактным и аккуратным шкафом, но все равно его покупку стоит отложить до момента, пока вы не придумаете схему электросети.
Проектируя свою первую схему электропитания дома, не следует экономить на комплектующих, ведь от этого зависит безопасность вашей семьи и вашего имущества.
Следует использовать следующие элементы:
- устройства защитного отключения;
- дифавтоматы;
- электрический провод ПВ-3 расчетного сечения;
- гребенки для автоматов;
- шины;
- ДИН-рейки;
- ограничители на ДИН-рейки;
- автоматические выключатели;
- втулочные наконечники для одного и двух проводов.
Обратите внимание! Втулочные наконечники выпускаются разноцветными. Каждый цвет соответствует сечению провода, который можно к этому наконечнику подключать
К синему подключаем провод максимум 2,5 кв. мм, к красному до 10 кв. мм.
Кроме вышеуказанных элементов при необходимости могут быть использованы: стабилизаторы напряжения, световые индикаторы, цифровые вольтметры, реле контроля напряжения и прочие полезные дополнения. Не лишним будет также подготовить самодельные наклейки с подписями, чтобы в конце сборки приклеить их на пластроны электрощита. Таким образом, все автоматы будут у вас не только располагаться в идеальном порядке, но и иметь подписи, чтобы в будущем никто не перепутал какой автомат за что отвечает.
Создавая схему электрощита необходимо начинать с УЗО, которое устанавливается сразу за счетчиком. Это основа безопасности электросети вашего дома, поскольку при возникновении утечки, именно устройство защитного отключения поможет избежать, ну или хотя бы минимизировать, возможность поражения электротоком. Проходя УЗО, фаза выходит на автоматы. Их количество будет зависеть от числа помещений, а также числа и состава потребителей.
Практика показывает, что при создании схемы электрощита следует ставить отдельные автоматы на крупных потребителей. А помещения со сложной электроникой лучше запитывать через стабилизатор напряжения. Стабилизатор подключается между УЗО и группой автоматов и размещается где-нибудь рядом со щитком.
Важно! Стабилизаторы стоят дорого, но учитывая современное состояние электросетей в городах и поселках, такие устройства могут спасти вашу электронику, чем сэкономят вам немало денег. Планируя схему электрического щитка, следует включить в нее заземляющую шину
К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов
Планируя схему электрического щитка, следует включить в нее заземляющую шину. К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов.
Шкаф приобретается в последнюю очередь, когда схема уже разработана. В нем устанавливаются ДИН-рейки для автоматов и шины, а уже затем все остальные элементы. Опытные электрики рекомендуют соединять автоматы между собой с помощью гребенки. Во-первых, это удобно, а во-вторых, очень надежно. К тому же на процесс соединения автоматов вы потратите меньше времени, хотя, конечно, за гребенку придется немного переплатить.
Разновидности и размеры электрощитков
Различают накладные, напольные и встраиваемые щиты. Накладные вид ставят на стену, комплектующие с корпусом находятся снаружи. Напольные модели монтируют на подставках на полу, или без опор. Для встраиваемых в стене делают нишу, куда вставляют ящик. Электрические шкафы монтируют внутри или снаружи зданий.
Степени корпусной защиты:
- IP30, IP20 — ставят в помещениях нормальной влажности, защита от воды не предусмотрена, есть только корпус, предохраняющий от постороннего действия;
- IP54, IP44 — защита от влаги на более высоком уровне, можно монтировать на улице, но с защитой от прямого попадания воды;
- IP65, IP55 — предназначены для агрессивных условий работы, снаружи строений, не требуют дополнительной защиты от дождя, пыли, обледенения.
От габаритов коробки зависит количество коммутаторов, кабельных линий, которые подключаются. Размер определяют так, чтобы было место для установки требуемого комплекта.
Сами собирали электрощит?
Сам
81.1%
Электрики
7.09%
Частично сам
11.81%
Проголосовало: 254
Размеры щитков в сантиметрах:
- ЩРВ-12, высота — 28 см, ширина — 33 см, глубина — 12 см, в один ряд можно поставить 12 модулей;
- ЩРВ-18 — 43 х 33 х 12, соответственно, модули в 2 ряда — 18 шт.;
- ЩРВ-24 — 43 х 33 х 12, 24 модуля в 2 ряда;
- ЩРВ-36 — 55 х 33 х 12, 36 модулей в 3 ряда;
- ЩРВ-9 — 25 х 25 х 12, 9 модулей в 1 ряд;
- ЩРН-15 — 25 х 35 х 12, 15 мод. В 1 ряд;
- ЩРН-24 — 40 х 30 х 12, 24 мод. В 2 ряда;
- ЩРН-45 — 52 х 35 х 12, 45 мод. В 3 ряда.
Выпускают пластиковые и стальные щитки. Для герметичности в готовых изделиях есть эластичные уплотнители, от постороннего доступа ставят запоры и замки.
Подключение автоматов в щитке – вход сверху или снизу?
Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.
Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:
Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.
Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.
Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.
У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.
Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.
Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.
Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.
По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.
Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.
Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.
В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.
| Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя. |
Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.
Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.
Что должно быть в щитке
Есть несколько вариантов компоновки щитка — это касается места установки вводного автомата и счетчика. В частном доме могут счетчик поставить на столбе, а автомат — на фасаде дома, почти под крышей.
Электрощит
В некоторых многоквартирных домах счетчики стоят в боксах на лестничных клетках. В этом случае шкаф нужен только под УЗО и автоматы. В других случаях он стоит в квартире. При модернизации электросети, шкаф придется приобретать с расчетом, чтобы туда поместился и счетчик тоже или покупать отдельный бокс под счетчик с вводным автоматом.
Схема электросети для небольшого дома или квартиры
При составлении схемы электропитания очень важна безопасность. В первую очередь она обеспечивается для людей: при помощи УЗО — устройства защитного отключения, которое устанавливается сразу после счетчика. Это устройство срабатывает, если ток утечки превышает пороговое значение (произошло замыкание на «землю» или кто-то сунул пальцы в розетку). Это устройство разрывает цепь, минимизируя возможность поражения электротоком. От УЗО фаза поступает на входы автоматов, которые тоже срабатывают при превышении нагрузки или при коротком замыкании в цепи, но уже каждый на своем участке.
Во вторую очередь необходимо обеспечить нормальную работу бытовой техники и электроприборов. Современная сложная техника управляется микропроцессорами. Им для нормальной работы требуется стабильное питание. Понаблюдав некоторое время за напряжением в нашей сети, его стабильным не назовешь: оно изменяется от 150-160 В до 280 В. Такой разброс импортная техника не выдерживает. Потому хотя-бы некоторые группы автоматов, подающих питание на сложную технику, лучше включить через стабилизатор. Да, стоит он немало. Но при скачках напряжения первыми «летят» платы управления. Они у нас не ремонтируются, а просто меняются. Стоимость такой замены — около половины стоимости устройства (больше или меньше зависит от типа устройства). Это вряд ли дешевле. Собирая электрощиток своими руками, или только его пока планируя, помните об этом.
Один из примеров компоновки щитка для небольшой схемы — на 6 автоматов
Устанавливается стабилизатор на одну или несколько групп и включается после УЗО и перед групповыми автоматами. Так как устройство это немаленькое, в щиток его установить не получится, а вот рядом — пожалуйста.
Также в щитке устанавливаются две шины: заземления и зануления. На шину заземления заводятся все заземляющие провода от приборов и устройств. На «нулевую» шину провод приходит от УЗО, и подается на соответствующие входы автоматов. Обозначается ноль обычно буквой N, при разводке принято использовать синий провод. Для заземления — белый или желто-зеленый, фазу ведут красным или коричневым проводом.
Один из вариантов собранного небольшого щитка
При самостоятельной сборке электрического щитка, нужно будет приобрести сам шкаф, а также рейки (называют DIN-рейки или ДИН-рейки), на которые крепят автоматы, УЗО и переключатели. При установке реек, проверьте уровнем их горизонтальность: не будет проблем с креплением автоматов.
Один из вариантов DIN-реек в корпусе щитка
Все автоматы должны между собой соединяться. Это можно сделать при помощи проводников — соединяя последовательно их входы, или при помощи готовой соединительной гребенки. Гребенка — надежнее, хотя и стоит дороже, но если учесть время, которое вы потратите на соединение всех автоматов, то вряд ли несколько десятков рублей имеют такое принципиальное значение.
Соединительная гребенка для автоматов в электрощите: ускорит процесс самостоятельной сборки
Схема на несколько групп
Не всегда схемы электропитания просты: групп потребителей разбивают по этажам, отдельно выводят хозпостройки, освещение гаража, подвала, двора и придомовой территории. При большом количестве потребителей кроме общего УЗО после счетчика, ставят такие же устройства, только меньшей мощности — на каждую группу. Отдельно, с обязательной установкой персонального защитного устройства, выводят электропитание для ванной комнаты: это одно из самых опасных помещений в доме и квартире.
Очень желательно поставить защитные устройства и на каждый из вводов, которые идут на мощную бытовую технику (более 2,5 кВт, а такую мощность может иметь даже фен). В купе со стабилизатором они создадут нормальные условия для эксплуатации электроники.
Тоже не самая сложная схема, но с более высокой степенью защиты — больше УЗО
В общем, при разработке точной схемы, вам придется найти компромисс: сделать систему безопасной и не потратить при этом слишком много денег. Оборудование брать лучше проверенных фирм, а оно стоит прилично. Но электросети — не та область, в которой можно экономить.
Собираем электрощиток для однокомнатной квартиры
Предположим в нашей небольшой квартире будет три линии: освещение, розеточная группа и бойлер (его нужно подключать через отдельный автомат). Тогда для сборки щитка нам потребуется следующие элементы:
- Металлический корпус с DIN-рейками.
- Вводной автомат на 32 А — 1 шт.
- Счетчик — 1шт.
- УЗО на 30 мА — 1 шт.
- Однополюсные автоматы на 16 А — 3 шт.
PE-шина для подключения нулевого проводника и заземления.
Схема подключения электрощитка будет следующей:
Эта схема подходит для сборки щитка в старых советских постройках, где заземление не было предусмотрено. Однако в принципе заземление берется с шины PE, поэтому его можно провести даже по этой схеме. Ниже на фото показано, как выглядит уже собранный щиток.
Сначала устанавливается вводной автомат (1). После него идет счетчик (2), который дальше раздает фазу на общее УЗО (3). От УЗО фаза идет на групповые автоматы (4). Нули берутся с PE-шины (5).
Для двух и трехкомнатных квартир увеличится количество линейных автоматов, номинал вводного и возможно количество УЗО. Также при большом количестве комплектующих возможно потребуется ящик большего размера.
Советы домашним электрикам:
- Как гарантированно выбрать хороший кабель для проводки?
- Как вести проводку: по полу или потолку?
Что устанавливается в боксе
Перед сборкой электрощита для частного дома необходимо разобраться, из чего он состоит, что устанавливается внутри и как. Давайте перечислим, что включает в себя комплект:
- Корпус, на котором установлена дверка. Это и есть искомый бокс.
- Одна или несколько DIN-реек. Представляет собой полоску особой формы, на которую насаживается автоматика.
- Шины N и PE. Используются для безопасного соединения нулевых проводов и подключения заземления.
- Автоматические выключатели, дифференциальные выключатели, УЗО. Используются для управления питанием линий и автоматического размыкания при повышении нагрузки до критической, коротком замыкании и пр.
- Счетчик. Сегодня счетчики часто устанавливают в щитках, чтобы сэкономить пространство и скомпоновать все электронные узлы в одном месте.
- Кабеля, которые сходятся к щитку от всех линий.
Разумеется, кабеля должны быть подобраны согласно мощности потребителей. Рассказывать об этом в этой статье мы не будем — на нашем сайте уже есть подробное описание правильного расчета кабелей. Вы сможете найти статью в соответствующем разделе или через поиск. Отметим лишь, что обычно в электрощиток в частном домеи квартире заводятся медные кабеля 1,5 квадрата на освещение, 2,5 квадрата на розетки и отдельные 2,5 или 4 квадрата на мощные потребители (бойлеры, электрокотлы и пр.). Более толстые кабеля в бытовых условиях не используют, поскольку подобный ампераж просто не выдержит счетчик. Также вам нужно будет выбрать автоматы и УЗО согласно нагрузке (на 1,5 квадрата 16А, на 2,5 — 25А). Продумайте все заранее, закупите качественные кабеля и автоматы, и только после этого приступайте к сборке. Линии желательно разводить отдельно на каждую комнату или группу комнат — к примеру, с одного автомата на 16А свет в ванной-туалете, со второго — в кухне-кладовке-коридоре, с третьего — спальня, с четвертого — гостиная. Подобным образом делается разводка розеток кабелем на 2,5мм2 — на одну комнату один кабель и автомат, на каждый мощный потребитель — отдельная линия.
Подключение автоматов перемычками и кабелями
Эксплуатация электрического щита
Эксплуатация правильно собранного щитка не составит никакого труда. Следует понимать, что придется периодически обслуживать устройство, проверяя работоспособность автоматов и подтягивая клеммы.
Если в доме есть маленькие дети, необходимо продумать замок и закрывать дверцу на ключ.
Для большего удобства следует создать маркировку и подписи для каждого из автоматов. Также рекомендуется использовать одинаковые цвета для одной группы, чтобы облегчить процесс поиска нужного выключателя. Это упрощает эксплуатацию щитка. Все жители квартиры должны без лишних вопросов понимать, как работает щиток.
Монтаж и подключение в распределительном щите
На этапе установки предполагается, что корпус уже собран и установлен, а кабель заведен внутрь. После чего следует этап монтажа приборов согласно разработанной ранее схеме подключения электрощитка.
Подключение дифференциальных автоматов в распределительном щите осуществляется по следующей схеме:

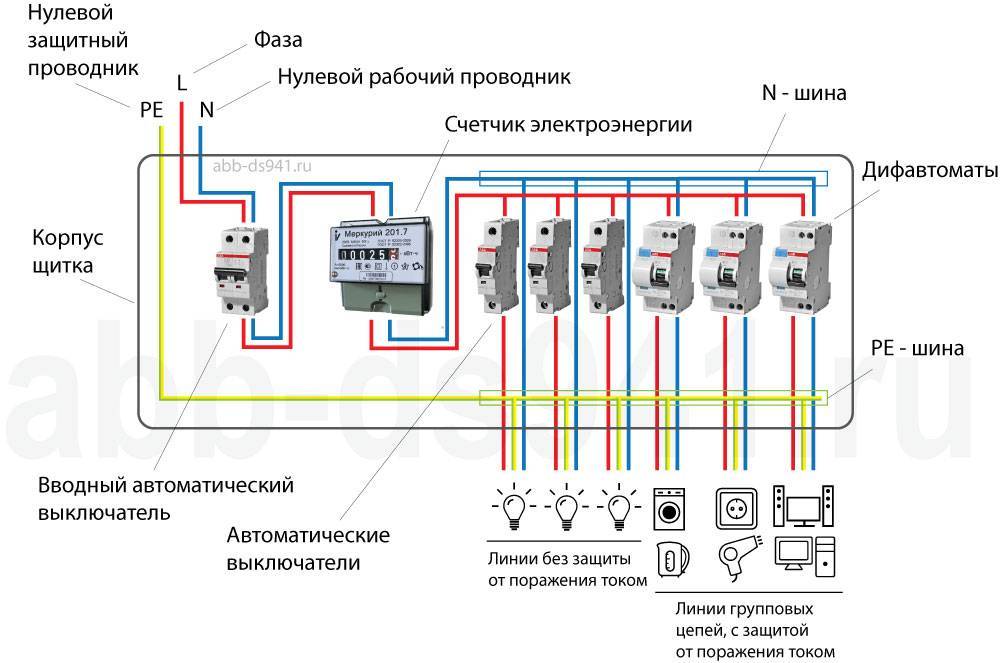

На следующей схеме показано, как подсоединить автоматы в электрощитке:
На этом этапе необходимо установить две шины – для заземления и нулевого провода, вводный автомат, УЗО и необходимое количество автовыключателей. Все операции по установке нужно проводить только при выключенном электроснабжении.
Для начала, необходимо установить DIN-рейки внутри щитка. их нужно прикрутить саморезами, используя перфорацию металлического профиля. DIN-рейки – это металлические полосы, предназначенные для крепления приборов и шин.
Автоматы, УЗО и шины заземления снабжены пружинными защелками для установки на рейке. После монтажа они позволяют свободно передвигать приборы по рейке.
На рейке нужно установить нулевую (в верхнюю часть щитка) и шину заземления (в нижнюю часть). Они представляют собой медные пластины на пластиковой основе с зажимами для проводников. К каждой клемме можно подключать только один проводник .
После этого необходимо установить УЗО и вводной выключатель, который будет питать весь электрощит. Его следует установить в левом верхнем углу корпуса. вводной кабель по возможности должен быть расположен рядом. Для подключения двухполюсного вводного автомата в электрощитке нужно подключить фазу и ноль. для однополюсного – только фазу.
Затем необходимо заняться установкой автоматов для контроля электроснабжения отдельных помещений и крупных потребителей электроэнергии. На DIN-рейку устанавливаются автоматы, к ним присоединяются провода основной проводки, заведенные в щиток.
Питание подключается к верхней клемме. Нижние клеммы используются для подключения фазных проводов электроснабжения групп согласно разработанной схеме. Для соединения устройств между собой следует использовать шинопроводники типа «гребенка».
Все нулевые провода подключаются к нулевой шине. кроме тех, которые подключаются с помощью УЗО. УЗО имеет такое же подключение, как и автоматический выключатель.
Заземление соединяется с заземляющей шиной при помощи желто-зеленого провода. Металлический корпус и дверь электрощитка также должны быть соединены с ней. После этого можно подавать напряжение на электрический щит и проверить его работоспособность при помощи индикатора напряжения.
