Подключение электрозвонка в квартире, доме

Подключение дверных звонков

Подписка на рассылку

В настоящее время на рынке бытовой электроники существует большой выбор разнообразных дверных звонков, начиная от простых моделей и заканчивая вариантами с видеокамерой и сигнализацией. Если вас заинтересовал вопрос «как подключить дверной звонок», в данной статье вы найдете информацию о методах подключения различных устройств.

Звонок электрический дверной – виды и особенности

Дверные звонки бывают двух видов: проводная модель, требующая подключения при помощи кабеля, а также беспроводная модель — дверной звонок на батарейках, который более простой в монтаже.

Проводные звонки работают от сети

220В, а их корпус и кнопка соединены проводом. Звонок дверной электрический проводной при условии правильного подключения обеспечивает надежность и долговечность, а также работу при любых погодных условиях.

Беспроводной электронный дверной звонок имеет свои преимущества: для его монтажа не требуется проводов, а в случае отключения электроэнергии такой звонок продолжит работу. Однако дальность передачи сигнала такого звонка не велика, а так же возможно «не срабатывание» при плохой погоде.

Дверные звонки можно разделить по потребляемому напряжению. В настоящее время достаточно распространен, как стандартный дверной звонок 220в, так и электронные звонки от 4,5 до 60В. Последние, оснащаются батареями или понижающими трансформаторами.

На современном рынке также появился дверной звонок с камерой. Дистанционная модель включает в себя камеру скрытого наблюдения, которая записывает, как изображение, так и звук. Этот дистанционный дверной звонок не требует подключения – достаточно вставить батарейки, и закрепить элементы на стене.

Если вас не устраивают модели, реализуемые на рынке, можно собрать дверной звонок своими руками с помощью специальных наборов. Если вас интересует, как сделать дверной звонок самостоятельно, можно использовать специальные наборы, например, «Двухтональный дверной звонок». Этот набор позволяет собрать устройство, выполняющее функцию звонка и сигнализации.

Дверной звонок проводной – подключение своими руками

Для того чтобы самостоятельно осуществить подключение дверного звонка проводного типа, вам понадобятся следующие инструменты:

• дрель или перфоратор;
• отвертка-индикатор;
• пассатижи;
• отвертка с тонким жалом;
• кусачки.

Из материалов вам потребуется сам дверной звонок, кнопка, а также два двухжильных кабеля.

Для подключения можно использовать двухжильный кабель с сечением 0,5 — 0,75 мм2. Более мощные кабели также могут использоваться в подключении дверного звонка, однако их применение не целесообразно, поскольку мощность звонка незначительна.

При подборе кабеля также стоит учитывать материал жилы – алюминий или медь. Лучше всего кабель с жилами из аналогичного материала, что и у остальной проводки общей квартирной сети.

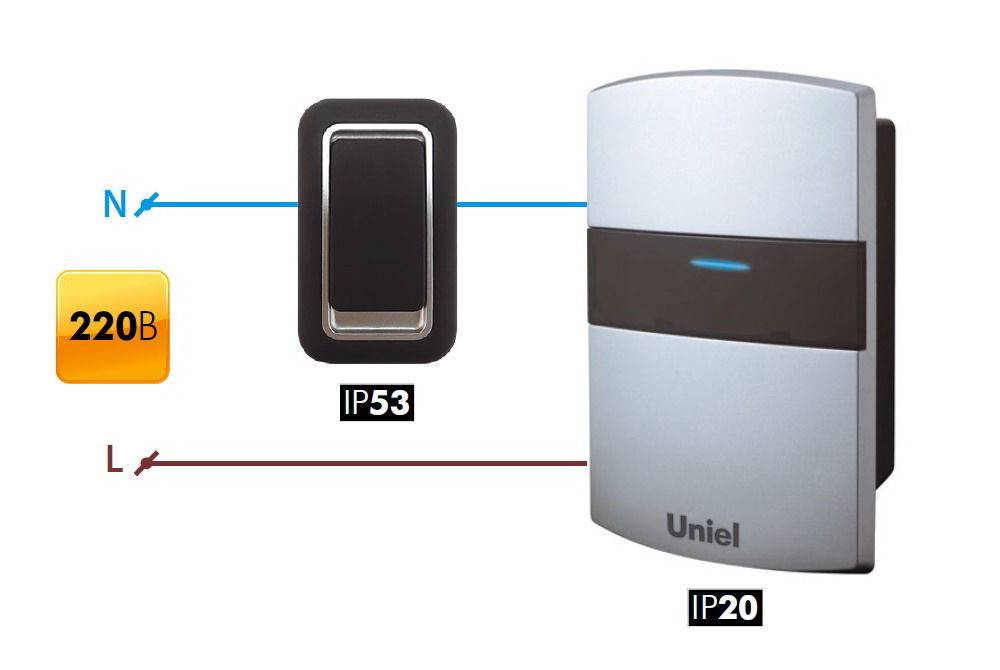

Схема подключения дверного звонка проводного типа

Кнопка для дверного звонка устроена таким образом, что во время нажатия она замыкает контакты. Для того чтобы раздался звук дверного звонка, необходимо, чтобы на его контактах возникли и ноль, постоянно подключенный к звонку, и фаза, разомкнутая в состоянии покоя.

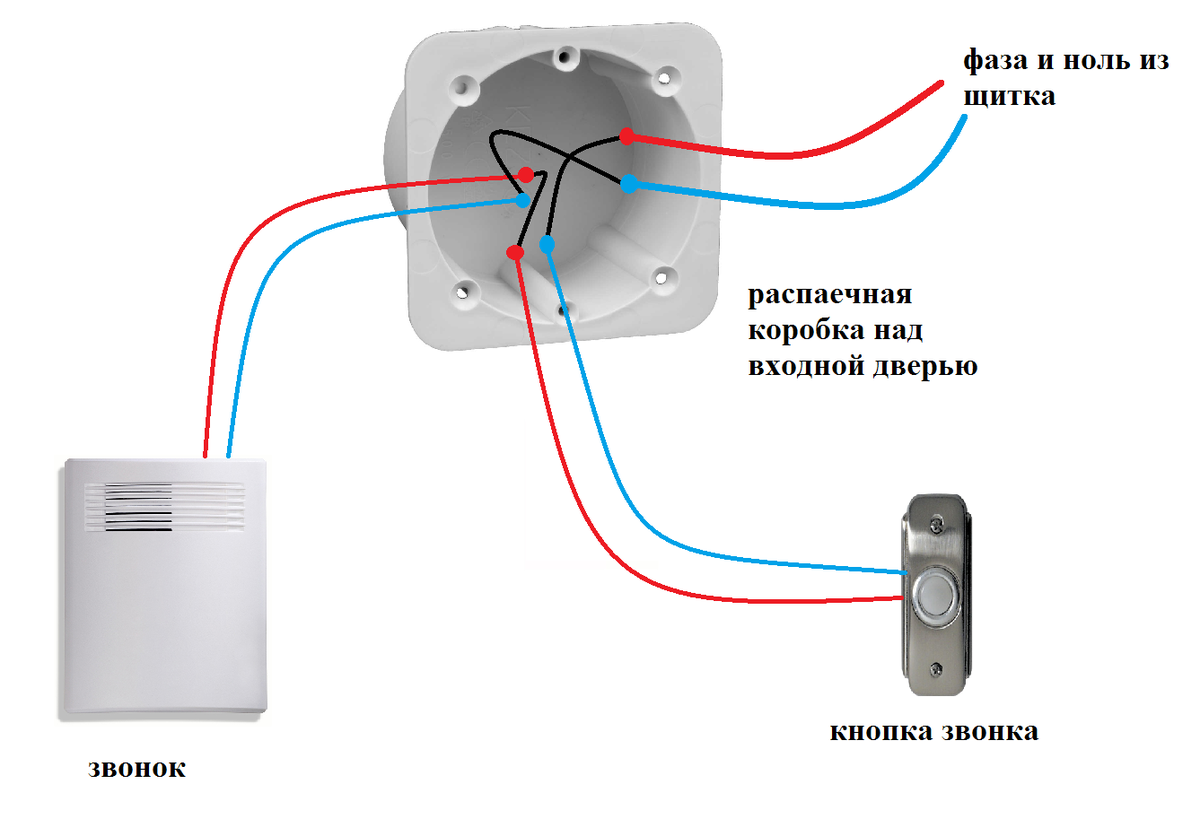

Схема дверного звонка, показанная на схеме, включает в себя два двухжильных кабеля, которые прокладываются от распределительной коробки к кнопке звонка, а также от коробки к месту установки самого звонка.

Как установить дверной звонок – пошаговая инструкция

Если вы используете звонок с низким напряжением, установка дверного звонка осуществляется следующим образом.

От распределительной коробки прокладывается кабель до кнопки звонка и самого звонка. В распределительной коробке с помощью индикатора необходимо найти провода подачи напряжения и определить фазу и ноль. Далее все необходимо соединить согласно схеме подключения.

В дверной раме или стене сверлится отверстие для вывода провода кнопку.

Провод присоединяется к клеммам кнопки, после чего она закрепляется на стене над отверстием.

Второй конец провода присоединяется к двум клеммам, расположенным на батарее звонка. Если батарея звонка находится не в корпусе устройства, а отдельно от него, необходимо протянуть провод от кнопки к звонку, разделить двухжильный кабель и каждую из жил подключить к отдельной клемме.

Если в корпусе звонка имеется трансформатор, необходимо подключить его к распределительной коробке и двум из трех клемм, соответствующих по напряжению.

После того, как вы осуществили подключение своего дверного звонка, включите электропитание и проверьте его работу.

Отличия между квартирными и уличными моделями

Если вы хотите подобрать для своей двери аналогичный дверной звонок, учтите, что существуют модели, рассчитанные на использование в разных условиях. Так, например, для квартиры подойдет устройство обыкновенного типа, а вот для улицы нужна особая защита как по внешним частям, так и по внутреннему наполнению.

В первую очередь необходимо проверить наличие защитного козырька для дорожных моделей. Он защитит кнопку от дождя, ветра, солнца и пыли. Учтите, что козырек не должен мешать сигналу. Кроме того, требуется дополнительная защита от влаги и пыли внутренних деталей и механизма прессования. Также учтите, что не все модели способны выдерживать резкие перепады температур, аномальную жару или сильные морозы.

Разнообразие моделей дверных звонков в зависимости от условий использования

Для защиты уличных товаров от вандализма планируется оснастить кнопку более прочным корпусом, металлической кнопкой вместо стандартной пластиковой, а также дополнительными механизмами безопасности. Конечно, такие звонки несколько дороже обычных квартирных.

При правильном подходе подключить дверной звонок не составит труда даже новичку. Достаточно внимательно изучить конструкцию устройства, понять принцип его работы и провести необходимые манипуляции для его подключения. Для качественного монтажа необходимо заранее подготовить все необходимые инструменты. В случае затруднений с подключением всегда можно обратиться к профессионалам.

Дверные звонки теперь есть в каждой комнате. Есть много моделей с разными уровнями сигнала, уровнями мощности и опциями. В этой статье рассказывается о том, как своими руками подключить звонок в квартиру и что для этого нужно.

Выбор звонка

Звонок на воротах или калитке оповещает хозяев дома о пришедших гостях.

Звонок установленный на столбе калитки

Современные беспроводные звонки работают на радиочастотах. Такие приборы не всегда актуальны для дверей в многоквартирных домах, где соседство нескольких радиоустройств мешает работе каждого из них.

Радиозвонки могут работать не только на батарейках, но и от стационарного приемника. Среднее расстояние между кнопкой звонка на калитке и источником подачи сигнала составляет около 130 м. Стационарная (базовая) часть аппарата фиксируется в доме, например, на поверхности стены.

Принцип действия калиточного радиозвонка

• Отсутствие раздражающих слух мелодий;
• Подходящий к ограде дизайн изделия;
• Наличие рядом с кнопкой подсветки;
• Уровень звука должен быть не менее 80 дБ;
• Наличие дополнительных крепежей (кроме липучки);
• Вес кнопки, который должен быть небольшим (до 50 г);
• Заявленный температурный диапазон работы;
• Наличие защиты от интенсивного излучения;
• Степень защиты от морозов и осадков.

Прежде чем купить понравившуюся модель, нужно убедиться в том, что указанный в аннотации радиус ее действия удобен для использования. Так, например, если от кнопки звонка до приемника около 65 м, нет смысла приобретать звонок, работающий в радиусе 60 м.

Внутреннее устройство беспроводного звонка

В звонках, специально предназначенных для работы при низких температурах, батарейки не замерзают даже в морозы. На улице наиболее популярно использование устройств, температурный диапазон работы которых рассчитывается следующим образом:

• Уличная кнопка — от -20° до +35°;
• Приемник — от −0° до +35°.

Виды дверных звонков

Самыми элементарными являются обычные проводные звонки, составляющие незамкнутую электрическую цепь. Принцип работы таких устройств состоит в следующем: когда нажимают на кнопку, происходит замыкание цепи, в итоге появляется звуковой сигнал, обычно, одного типа. В наиболее сложных конструкциях звонков применяется несколько разнообразных звучаний, в этом случае, у покупателя есть возможность выбрать тот сигнал, который ему наиболее приятен на слух.

Производят также беспроводные дверные звонки, удобные в том случае, когда существует значительное расстояние от кнопки до сигнального устройства, при этом сигнал передается с помощью радиоволн, действующих от 30 до 100 метров.

Работа дверных звонков осуществляется посредством сети либо батареек. Использование устройства на батарейках удобны для тех мест, где нет электричества, однако недостатком является их замыкание при низких температурах.

Современный рынок звонков разнообразен по форме и размеру, какие-то из них имеют простой внешний вид, некоторые имеют красивый дизайн, исходя из этого, у каждого потребителя свой выбор и планы по отношению этого устройства.

Выпуском дверных звонков занимаются, как иностранные, так и отечественные фирмы – производители, отвечающие перед покупателями каждый своим качеством.

Такой интересный звонок, как Zamel «Этюд», отражает по дизайну высокий стиль, корпус его произведен из натурального дерева с красивой отделкой из меди. Звук этого устройства издается за счет четырех латунных трубок разной величины, способствующих создавать красивые мелодии. Исходя из перечисленных качеств этого дверного звонка, складывается и его цена, которая составляет 10 тысяч рублей.

Еще одна из разновидностей дверного звонка электромеханического типа от данного производителя – Zamel «Компакт», который имеет очень громкий звук, интенсивность которого регулируется, и компактный корпус, сделанный из полимера. Такое устройство обычно используют на предприятии или в офисе, цена его не превышает 400 рублей.

Большим спросом у покупателей пользуется торговая марка Feron, которая появилась в 2004 году на российском рынке. Продукция ее имеет низкую цену, не уступая по эксплуатационным качествам устройствам других производителей.

Такое устройство от Feron, как звонок E-348-2 функционирует при температурах от -15 до +55 градусов и имеет передачу радиоволн на расстоянии 100 метров. Корпус кнопки сделан из водонепроницаемых материалов, а сама кнопка получает заряд энергии от 12-вольтовой батареи. Этот звонок имеет 32 сигнала, которые можно настроить и в приемном устройстве, и с помощью кнопки.

Имеющий конструкцию попроще, а соответственно и цену ниже, устройство Feron 007-C работает за счет трех батареек формата АА, и содержит только 10 мелодий, но преимуществом можно отметить его работу не только в режиме оповещения, но и сигнализации.

Отечественные производители звонков не уступают зарубежным аналогам, имея широкий ассортимент данного вида продукции. Разница беспроводного звонка QH 230 состоит в том, что имеет один приемник и две кнопки, что позволяет при необходимости иметь в доме два звонка. Устройство содержит 24 мелодии, работа звонка осуществляется посредством источника питания от сети 220 вольт, а работа кнопок – с помощью батареи формата АА.

Одним из простейших беспроводных звонков является Вестник-368, имеющий цену до 300 рублей, однако радиус передачи сигналов достигает 100 метров, кнопка получает заряд от пальчиковой батареи, а сигнал раздается в двух тонах.

При покупке дверных звонков необходимо быть очень внимательным, чтобы не наткнуться на китайский дешевый вариант, который нередко встречается на современном рынке. Используя одни и те же частоты и став помехой для воспроизводства сигналов соседними звонками, устройства являются не надежными, стало быть, их не стоит покупать, а лучше быть уверенным в приобретении действительно качественного продукта

Установка дверного звонка своими руками

Для опытного монтажника или человека, который хоть немного разбирается в электрических установках монтаж дверного звонка окажется несложным делом. В целом, здесь необходимо знать, по какому принципу работает обычный выключатель света. Отличие состоит лишь в том, что вместо клавишного выключателя используется кнопка.

Для установки дверного звонка для начала необходимо выбрать место за дверью, где он будет установлен, либо использовать уже существующее место старого звонка и его проводники. После выбора места, осуществляется сам процесс подключения:

1. Для вновь устанавливаемого звонка: делается отверстие в стене для прокладки кабеля к электрощиту, прокладывается кабель (в штробе или кабель канале) от основного устройства к кнопке активации и к электрощиту в квартире или распределительной коробке, и подключается по схеме, указанной ниже.
2. Для установки нового устройства на старое место все значительно проще: демонтируется старое устройство и кнопка, новая кнопка включения подключается к проводам от старой за дверью. Далее демонтируется основное устройство оповещения и на его место устанавливается новое. Убедитесь в том, что новое устройство по величине номинального напряжения аналогично старому.

Проверка работы и причины, по которых может не работать звонок в квартире

При подключении электрического дверного звонка сложно совершить ошибку, но случается и такое. Бывает также при верно выполненном подключении не работает звонок (это может быть связано с браком изделия или отсутствии питания). Чтобы проверить работоспособность устройства и выявить причины, по которым звонок может не работать необходимо произвести диагностику, состоящую из следующих этапов:

1. Включить питание и проверить работает ли звонок.
2. При включенном питании проверить с помощью тестера наличие напряжения на основном блоке и на кнопке включения звонка.
3. При отключенном питании с помощью прозвонки или мультиметра прозвонить каждый проводник и определить целостность цепи.
4. Если с проводниками все в порядке, проверить наличие качественного контакта в кнопке звонка.
5. Если после прозвонки проводников и проверки электрической схемы подключения неисправность сохраняется, значит налицо производственный брак: сдайте обратно в магазин звонок и приобретите новое устройство.

В случае беспроводного устройства, причина неисправности может заключаться в неправильные установки аккумуляторных батареек, а также в несоблюдении инструкции по дальности связи основного блока и кнопки. Проверьте, чтобы плюсы и минусы батарейки и гнезда совпадали, а также проверьте дальность установки.

Пошаговая инструкция по монтажу звонка

Сейчас читают Как сделать абажур для торшера своими руками: подборка идей…

Встраиваемые розетки в столешницу: разновидности,…

Монтаж кнопки и внутреннего блока производят согласно инструкции, которая обязательно есть в комплекте у новых изделий. Мы предлагаем общую инструкцию, подходящую для стандартной проводной модели, состоящей из 2-х основных рабочих блоков – кнопки и самого звонка.

Шаг 1 – материалы и инструменты

Инструменты лучше приготовить сразу, чтобы не отвлекаться лишний раз во время работы. Если планируется штробить стены, пригодятся штроборез, перфоратор или дрель. При необходимости их можно позаимствовать у друзей или взять в аренду. Остальные устройства и принадлежности не такие громоздкие.

«Грязные» работы лучше выполнять вместе с ремонтом коридора или прихожей, тогда провода будут надежно «зашиты» в штукатурку и внешний вид стен в результате не пострадает

Комплект инструментов и материалов для установки звонка:

строительный нож; набор отверток; отвертка-индикатор; шурупы и шуруповерт; изолента; клеммы.

Соединение проводов можно выполнять не только клеммами – ими просто быстрее и удобнее. Некоторые до сих пор используют пайку, тогда потребуется и паяльник.

Не рекомендуем обходиться скрутками без применения пайки – это ненадежный и опасный способ соединения жил.

Для наружного монтажа кабелей, при котором не придется штробить стены, пригодятся защитные кабель-каналы. Это вариант для прихожих со свежим ремонтом

Если в комплекте вместе со звонком нет кабеля, его нужно докупить. Перед покупкой загляните в схему монтажа и уточните, какой кабель требуется: 2- или 3-жильный.

Шаг 2 – подготовительные работы

Если вы устанавливаете беспроводную модель, подготовка не нужна. Она требуется, когда необходимо проложить путь для проводов, соединяющих элементы контура.

Сложнее всего просверлить отверстие и продолбить канавки в бетонной стене. Для этого сделайте разметку, а затем воспользуйтесь специальным электроинструментом: штроборезом, перфоратором, ударной дрелью

Отверстие обычно просверливают около входной двери. Иногда его аккуратно маскируют наличниками. Провода для кнопки выводят наружу, примерно на высоте 150-160 см от пола, для корпуса звонка – к месту его установки. Обычно это зона под потолком над дверью или чуть сбоку от нее.

Если требуется подключение к электрощитку, продумайте путь и до шины заземления. При наличии у звонка адаптера с вилкой место монтажа корпуса выбирайте так, чтобы он органично смотрелся на стене.

Провода укладывают в проделанные штробы, сверху покрывают штукатуркой. Чтобы стены и корпус звонка выглядели аккуратно, финишную отделку стен рекомендуем выполнять только по окончании установки крепежных элементов.

Шаг 3 – установка корпуса звонка

Сначала выполняем подключение проводников, а затем устанавливаем корпус на кронштейн или держатель. Иногда это просто 1-2 самореза для «ушек».

Перед подключением убираем напряжение с задействованного контура – отключаем в электрощитке защитный автомат и предупреждаем окружающих, чтобы его не включали

Торчащие из стены жилы выводим, согласно схеме, в корпус через специальное отверстие или откручиваем крышку. Находим клеммы, заводим очищенные от изоляции жилы, закручиваем.

Нередко в дорогих или импортных изделиях установлены самозажимные клеммы, провода в которых фиксируются одним нажатием.

Закрываем крышку, «насаживаем» корпус на шурупы, саморезы или болты. Если предварительно установлен специальный кронштейн – просто фиксируем на защелку

Есть изделия, корпус которых нужно прикрутить к планке. Тогда сначала вкручиваем шурупы, а уже потом закрываем крышку. В результате правильной установке видна только лицевая декоративная панель, крепеж незаметен.

Шаг 4 – монтаж кнопки

Очередность установки кнопки и внутреннего блока значения не имеет, можно сначала подключить кнопку, а затем корпус. Стандартная высота установки – 150-160 см, но иногда, по объективным причинам, ее фиксируют чуть ниже. От косяка лучше отступить 10-15 см.

Сначала так же точно заводят провода в корпус, присоединяют их к клеммам, затем защелкивают крышку и фиксируют корпус кнопки на стене

Если в комплекте вы обнаружили двусторонний скотч – он и предусмотрен для крепления кнопки к стене. Но гораздо надежнее, если ее прикрутить на шурупы или саморезы.

После установки всех элементов на щитке включают автомат и проверяют работу звонка. Если есть возможность, регулируют громкость.

Проводной

Гораздо больше вопросов возникает, если нужно подключить электрический дверной звонок к сети 220 Вольт. В этом случае действия аналогичны подключению выключателя света – на разрыв к кнопке пускается фаза, а ноль идет напрямую к основному блоку. Наглядно увидеть разводку жил Вы можете на данной схеме:

Итак, если Вы поселились в новостройку либо хотите установить дверной звонок в доме, тогда действовать нужно следующим образом:

• Выберите наиболее подходящие места для установки кнопки и основного блока.
• Отключите вводные автоматы на распределительном щитке.
• Сделайте отверстие в стене для прокладки кабеля, который соединит элементы цепи. Чтобы не наткнуться на другие провода при штроблении, рекомендуем узнать, как найти провод в стене.
• От готового отверстия проведите штробы к месту установки кнопки и дверного звонка. Можно обойтись и без этого этапа, если провести открытую проводку в кабель-каналах.
• Зафиксируйте все элементы на стенах, сразу же снимите переднюю крышку, чтобы был доступ к клеммам для подключения проводов.
• Подключите ноль напрямую к основному блоку.
• Соедините фазу кнопки с фазой дверного звонка.
• Подключите фазу от звонка к соответствующей клемме в распределительной коробке.
• Если в квартире есть заземление и такая же клемма присутствует в основном блоке, обязательно заземлите звонок.
• Проверьте правильность подключения и включите автоматы на щитке. Проверьте, работает ли устройство.

Вот таким образом можно подключить дверной звонок в квартире своими руками. Иногда нужно выполнить замену устройства и при этом технология подключения будет немного другой. В случае замены Вы увидите, что со стены выходят в квартиру 4 провода. Для начала нужно определиться, какой провод за что отвечает. Для этого рекомендуем использовать индикатор. О том, как пользоваться индикаторной отверткой мы рассказывали в соответствующей статье

Итак, прозвонив все жилы, скорее всего, картина будет следующей – на одной из жил Вы найдете напряжение 220 В, другие звониться не будут. Это означает, что со стены выходят:

1. фаза от сети 220 (на нее и сработал индикатор);
2. ноль от сети 220;
3. провод, идущий на кнопку;
4. провод, идущий от нее.

Для подключения звонка своими руками Вам нужно сначала отключить свет в квартире, после чего соединить 1-й и 3-й провода. Соответственно второй и четвертый провод Вы должны подключить к основному блоку, после чего включить автоматы на щитке и проверить, работает ли схема.

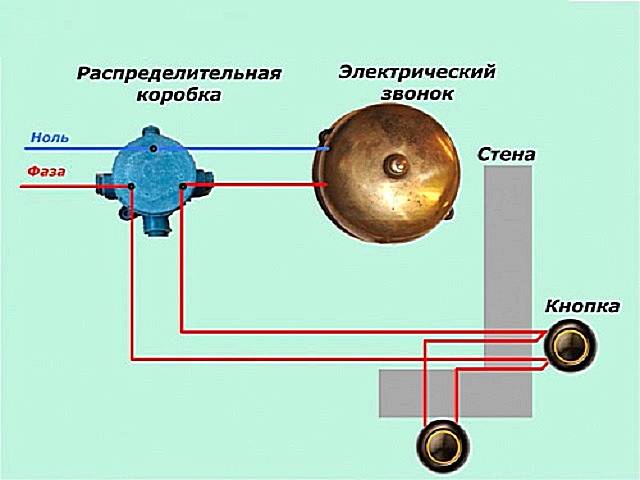

Кстати, иногда возникает необходимость подключить несколько кнопок к одному дверному звонку. В этом случае рекомендуется параллельно их подсоединить, как показано на схеме ниже:

Вот и все, что хотелось рассказать Вам о том, как подключить дверной звонок в квартире и доме своими руками. Надеемся, что предоставленные фото, схемы и видео были для Вас понятными и полезными!

Будет полезно прочитать:

Как подключить звонок в квартире: проводной, беспроводной

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные.

Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать.

Рассмотрим, как подключить дверной звонок всеми возможными способами.

Какие инструменты понадобятся для проведения работ

Для установки звонка вам понадобится:

• Сам звонок (внешний и внутренний блоки);
• Дюбеля с шурупами, для установки;
• Трансформатор.
• Кнопка.
• Провод — специальный для низковольтных подключений.
• Отвертки, плоскогубцы обыкновенные, длинноносые плоскогубцы, бокорезы, уровень, набор сверел.
• Дрель-шуруповерт, стриппер для зачистки проводников.
• Изоляционная лента, рулетка, пластиковые хомуты.

Если в доме ранее не был установлен звонок, то нужно выбрать подходящее место для его установки. Обычно звонок состоит из двух элементов — кнопки и самого звонка (динамика).

На вашем звонке должна быть схема, указывающая, в каком положении он должен быть зафиксирован.

Установка динамика

Это первый шаг на пути к подключению звонка в квартире. Динамик обычно имеет технологические отверстия для крепления и для входа электропровода. Сначала нужно поместить его на стене и просверлить отверстие для проводников. Для ровной фиксации используйте уровень. После того, как отверстие будет готово, нужно вставить в него провод и протянуть его к месту, где будет установлена кнопка.

Установка кнопки

Нужно просверлить отверстие для проводника в стене в месте установки кнопки. После этого нужно продеть кабель в отверстие так, чтобы он торчал с внешней стороны на 15 см. Зачистите кабель с помощью стриппера или других доступных инструментов. Оголяйте не более 2 см.

Совет: рекомендуемая высота установки кнопки — 1.5 метра. Считается наиболее универсальной и комфортной.

Стриппер для зачистки кабелей

Подключение электропровода к кнопке

Разведите оба зачищенных проводника в стороны друг от друга. Вставьте концы в специальные зажимы, которые расположены с тыльной стороны кнопки. Предварительно провода сгибаются, чтобы они обвивали основание зажима.

Затем зажим плотно притягивается с помощью отвертки. Таким образом электропровод будет надежно держаться и не выпадет в процессе эксплуатации. После того, как оба провода будут зафиксированы, можно крепить кнопку к стене с помощью дрели, шурупов и дюбелей.

Желательно выставлять ее по уровню.

Маскировка и крепление проводки

Провод нужно крепить с помощью пластиковых хомутов. Хомутики обвивают кабель и крепятся к стене с помощью дрели и шурупов. Затем проводку можно маскировать с помощью плинтусов или всевозможных декоративных вставок.

Подключение главного блока звонка

К главному блоку идет кабель, состоящий из двух проводов — питающего и передающего сигнал, когда кто-то звонит. Рекомендуется отметить электропровода разными цветами (если они одного цвета), например, покрасить их маркером.

Главный блок, вид изнутри

Проводник от кнопки нужно сложить вдвое и завести через отверстие в стене, затем продеть через отверстие в главном блоке, вывести наружу и оставить около 25 см запаса.

Нужно учесть: один конец сложенного вдвое провода идет на кнопку, а второй будет подсоединен к питанию. Поэтому следует рассчитывать его длину.

После этого можно прикрепить главный блок к стене с помощью дрели. Таким образом, мы получаем открытую, прикрепленную к стене коробку главного блока, с торчащим из нее кабелем, сложенным вдвое. Оба конца кабеля уходят в отверстие, и находятся за стеной.

Теперь внутри главного блока отделяем оба провода этого кабеля друг от друга и один из них разрезаем (желательно, чтобы он был белого цвета, а другой провод — черного). В результате вы получите два конца электропровода, которые нужно распределить по зажимам внутри главного блока звонка.
