Подключение интернет розетки RJ-45 и обжим коннектора

Установка клеммника и монтаж накладки

После проверки сигналов переходим к финальной части установки интернет розетки.

Для этого аккуратно прячем остаток проводов и возвращаем клеммник с подключенными жилами обратно в гнездо розетки, подтягиваем фиксирующими болтиками к вмонтированному “стакану”.

Клеммник должен плотно “сидеть” в гнезде, не должно быть торчащих и перегнутых проводов.


Если клемник не садится в углубление стены, тогда можно вырезать заднюю часть монтажного “стакана”. Обычно при посадке клемника не хватает каких то пары мм

Ещё раз производим проверку правильности подключения, для этого подключаем устройство, например, ноутбук и смотрим обнаруживает ли он подключенную локальную сеть или интернет.

В случае отсутствия соединения на устройстве возвращаемся к пункту распиновки и заново проверяем правильность выполненных действий, а также качество обжатия. Часто бывает, что один из кабелей банально недожат в клеммнике. Для этого просто необходимо плотнее утопить фиксатор жилы.

После дополнительной проверки работоспособности сети подрезаем все остатки выступающих жил и переходим к монтированию накладки. Накладка обычно оснащено несколькими пластиковыми защелками.

Её достаточно точно приложить к гнезду розетки и надавить пока не будет слышно звука защелкивания. Всё, интернет-розетка установлена и готова к эксплуатации.


Если при проверке подключения сигнал не проходит, надо проверить качество выполнения контакта. Не исключено, что он просто слабо зажат

Как правильно подключить витую пару

Это заключительный этап нашей работы. Но сначала – снова немного теории. Розетки для интернета бывают двух видов:

  • предназначенные для внутреннего монтажа, при котором коробка вставляется в стенную нишу, а уже в коробку монтируется контактная группа розетки. Снаружи коробка декорируется пластиковой панелью;
  • внешний монтаж предполагает, что корпус интернет-розетки будет выступать из стены. Обычно такая розетка имеет форму параллелепипеда и состоит из основного корпуса, в котором монтируется контактная группа, и декоративной крышки.

Наибольшее распространение получили розетки с 1-2 разъёмами. Принцип их подключения одинаков: провода вставляются в специальные контакты, оснащённые микроножками, их оплётка при этом прорезается, обеспечивая надёжное соединение.

Рассмотрим особенности подключения настенной розетки. Обычно производители помещают в розетки готовую цветовую схему, подсказывающую, какой провод куда подключать, чтобы не напутать. Она соответствует прямой схеме, используемой при обжиме коннектора типа RJ-45.

Корпус монтируем на стене таким образом, чтобы выходные отверстия для кабеля располагались вверху, а разъёмы, идущие к компьютеру или другому потребителю, внизу.

Дальнейшая подробная инструкция, как подключить кабель к стандартной настенной компьютерной розетке:

  • с оконечной части витой пары снимают оплетку, выполнять эту операцию нужно аккуратно, чтобы не пострадала изоляция;
  • на монтажной плате находим специальный хомут, просовываем в него провод, убеждаемся, что после фиксации голый провод находится ниже хомута;
  • теперь вставляем провода в микроножки, согласно цветовой схеме. Старайтесь протянуть провода до нижнего края контактной группы. Как только провод достигнет ножей, вы должны услышать характерный щелчок, означающий, что провод сел на место. Если щелчка нет – завершаете операцию обычной отвёрткой с плоским лезвием, проталкивая ею провод вниз. Вместо отвёртки можно использовать тыльную сторону лезвия ножа;
  • после закрепления проводов обрезаем лишние куски;
  • закрываем коробку сверху декоративной крышкой.

Рассмотрим вариант подключения внутренней интернет-розетки

Опустим процедуру монтажа самой коробки, нам важно понять, как подключаются провода. Здесь вы столкнётесь с проблемой, как разобрать интернет-розетку, чтобы иметь доступ к контактной группе, представляющей собой небольшую керамическую плату с интегрированными контактами-микроножами

Провода необходимо подключить к этой монтажной пластине, а после завершения операции останется собрать корпус обратно. Но сам процесс может сильно различаться в зависимости от компании-производителя и модели.

Подключение интернет-розетки производства компании Легранд (один из наиболее известных производителей таких изделий) начинается с демонтажа лицевой декоративной крышки. Внутри будет видна пластиковая крыльчатка белого цвета, которую необходимо провернуть в направлении стрелки. Это действие откроет доступ к контактной пластине, на которой будет нанесена цветовая схема подключения проводов. Останется только вставить их в гнёзда способом, описанным выше.

Подключение интернет-розетки, произведенной фирмой Schneider производится по-другому алгоритму:

  • поскольку такие розетки двойные, снимаем с обоих проводов изоляцию на расстоянии порядка пяти сантиметров от концов;
  • разъединяем 4 пары проводов, чтобы все восемь были расположены отдельно;
  • поочерёдно подключаем провода к клеммнику в соответствии с цветовой схемой;
  • зажимаем клеммы;
  • монтируем розетку;
  • осуществляем тестирование подключения интернет-кабеля.

Рассмотрим, как осуществить соединение интернет-розетки от бренда Lezard. У этих изделий декоративная панель и рамка фиксируются болтовыми соединениями, которые открутить легко. Что касается контактной пластины, то здесь используется крепёж на зажимах. При подсоединении проводов необходимо в соответствующих местах отвёрткой аккуратно отжать контакты

Для демонтажа контактной группы без фанатизма надавливаем на верхние защёлки и осторожно тащим контактную группу на себя. Теперь нужно демонтировать пластиковую крышку, служащую для прижима и изоляции проводов

Её снимают тоже отвёрткой, поддевая боковые отростки, но поскольку материал упругий, усилия здесь потребуются значительные. Главное – не сломать пластик. Он хоть и твёрдый, но хрупкий. Осталось завести провода согласно цветовой схеме и зажать их, а затем собрать коробку и установить на место.

Чем объясняется потребность в розетках

Розетка компьютерная двойная 2 X RJ45 Cat5e VIKO Linnera Белая

Любой пользователь Интернета может сказать, что при наличии роутера монтаж ЛАН розеток по всей квартире будет излишней мерой и дублированием функций. Однако им возразит множество людей, беспокоящихся о своем здоровье и старающихся снизить уровень генерируемых прибором высокочастотных излучений.

Существует еще один веский довод в пользу того, чтобы LAN розетка устанавливалась в отдаленных комнатах частного жилого дома или городской квартиры. Он заключается в том, что даже самые дорогие и продвинутые роутеры не в состоянии перекрыть значительные пространства, занимаемые современными строениями. В их границах обязательно найдется точка, где сигнал ослаблен настолько, что уверенной связи не будет. В городских квартирах таким местом является удаленная от роутера лоджия, где выход в Интернет в летнее время также востребован.

Классификация интернет-розеток

Чтобы не путаться в терминах, рассмотрим немного теории. Под термином RJ-45 следует понимать не сам разъём – он обозначает унифицированный стандарт, прописывающий характеристики физического соединения между сетевыми устройствами (маршрутизаторами, коммутаторами) и оконечными устройствами (компьютерами, Смарт-ТВ, приставками) посредством восьмижильного экранированного кабеля, именуемого «витой парой».

Если вы разрежете такой кабель, то увидите четыре пары переплетённых между собой проводов, раскрашенных в разные цвета. С помощью этого стандарта проложено огромное число сетей, корпоративных и домашних, на нём базируется мировая проводная инфраструктура интернета.

А теперь, собственно, перейдём к рассмотрению видов и типов интернет-розеток:

  • по числу разъёмов. Их количество может варьироваться от 1 до 8. В продаже имеются также комбинированные розетки, с разъёмами для подсоединения других интерфейсов, USB, телефонного, HDMI, аудио;
  • по допустимо скорости передачи сигнала. Этот показатель зависит от используемого кабеля, вернее, его категории. Так, витая пара третьей категории, самая распространённая, обеспечивает скорость порядка 100 Мб/сек, у 5е она достигает 1000 МБ/сек, а кабель 6-й категории «вытягивает» 10 ГБ/сек при предельном расстоянии 50-55 метров;
  • по способу крепления. Можно использовать внутренние и накладные розетки, по аналогии с обычными. Механизм крепления внутренних находится в стенной нише, у накладных вся механика находится на стене.

Если используется внутренняя розетка, при этом интернет-кабель проложен в стене, розетка должна вставляться в стакан, для внешней розетки его наличие не требуется.

Какие бывают разновидности

Каждый человек, который собирается в квартире устанавливать подобное изделие, должен разобраться с основными видами конструкций. Это поможет понять, какой именно тип розеток лучше всего использовать в том или ином случае.

Несмотря на то, что существуют разные типы розеток, все они изготавливаются под разъем RJ-45. Это унифицированный стандарт для соединения сетевых маршрутизаторов или персональных компьютеров через витую пару с глобальной сетью. Именно при помощи такой разновидности проводов и строится большинство современных локальных и интернет-сетей.

Многие специалисты классифицируют сетевые розетки по следующим характеристикам:

  • По числу имеющихся разъемов. Многие считают, что такие изделия могут иметь только один выход для соединения кабеля. На самом деле существуют одинарные, двойные и тройные модели. В редких случаях встречаются устройства, оснащенные 4-8 разъемами для подключения нескольких роутеров или компьютеров.
  • По скорости передачи информации. Такие устройства делятся на несколько категорий в зависимости от быстроты передачи данных. Рекомендуется выбирать модели шестой категории. Они способны работать на скорости до 10 Гбит/с.
  • По способу крепления. Монтаж интернет розеток может осуществляться по-разному, в зависимости от используемого типа устройств. Существуют внутренние модели, которые необходимо встраивать в стенку. Еще есть накладные, которые устанавливают на поверхности стенок.

Сборка розетки для интернет-сети

Процесс установки компьютерных розеток разных производителей отличается лишь в деталях.

Подготовительные работы

  1. В первую очередь к точке, где будет подключён роутер, прокладывается электрическая проводка.
  2. После этого подготавливается ниша для подрозетника. Подойдёт любой — даже от обычной розетки. Для высверливания отверстия используется перфоратор со специальной насадкой.
  3. Далее готовая ниша очищается от грязи, и в неё на гипс устанавливается подрозетник.

Подготовительные работы начинаются с установки подрозетника

Схемы подключения

После отсоединения клеммника можно начинать подключение проводков:

  1. Весь кабель просовывается через заднюю сторону съёмного клеммника, после чего витая пара аккуратно зачищается ножом и расправляется для соединения.
  2. Далее жилы присоединяются к клеммнику в соответствии со схемой кроссировки, изображённой на корпусе. Цвет каждого проводка должен соответствовать имеющейся цветовой схеме. Для высокоскоростного интернета (если он поддерживается провайдером) провода подключаются на клеммы 1–2 и 3–6. Информация о схеме подключения имеется у провайдера интернет-услуг.

  3. После определения схемы приступаем к присоединению жил интернет-провода, направляя их в соответствующие канавки. Кончики проводков зачищать не надо, потому как качественный коннект гарантирует сам механизм внутренней контактной площадки.

Все известные марки интернет-розеток выпускаются в двух разновидностях:

  1. Внутреннего монтажа. Коробка для внутренней розетки замуровывается в стену. После подведения провода в неё возвращается электрическая часть и закрывается пластиковым коробом.
  2. Наружного монтажа. Коробка розетки прикручивается на стену. Сначала электрическая часть с контактной пластиной, следующий этап — подсоединение проводов и монтаж декоративной коробки. Количество точек подключения на корпусе может быть разным — одна или две.

Тип подключения у этих двух видов розеток совпадает.

Установка настенной розетки

Пластиковая часть интернет-розетки прикручивается к стене — компьютерным разъёмом вниз, а кабельным входным отверстием наверх. Далее действия производятся в такой последовательности:

  1. С витой пары аккуратно зачищается изоляция на 5–7 см.
  2. Проводник заводится в пластмассовый хомутик и крепится таким образом, чтобы зачищенная часть была чуть ниже хомута.
  3. Провода подводятся к микроножам в контактной пластине и протягиваются через них до щелчка. Этот звук означает, что изоляция надрезана и провод встал на место.
  4. Лишние части проводов обрезаются. Надевается крышка — и готово.

Внешний вид разобранной настенной интернет-розетки и маркировки контактной площадки

Если щелчка не было, провод ставится на место тупой стороной ножа или тонкой отвёрткой.

Восемь проводков заводятся в контактную площадку согласно схеме

Видео: подключение настенной интернет-розетки

Установка внутренней розетки

  1. Абсолютно все интернет-розетки оснащены клеммником, к которому и присоединяются витые пары. Чтобы сделать это, нужно отсоединить клеммник от пластиковой части розетки. Для этого есть специальный белый фиксатор — стопорное кольцо. Его проворачивают против часовой стрелки до отсоединения съёмного сегмента. Со стационарного клеммника ничего не снимается. Витая пара проводится в кольцо на пластине.

  2. Далее жилы присоединяются к клеммнику по схеме.
  3. Стопорное кольцо проворачивается по часовой стрелке, чтобы фиксатор плотно зажал провода.
  4. Затем клеммник вставляется в основную часть и закрывается лицевой панелью.
  5. Остаётся только проверить, верно ли было произведено подключение. Для этого к розетке подключается модем или другое устройство. Если всё в порядке и устройство заработало, значит, манипуляции были проведены качественно.

Если понять принцип подключения, будет легко разобраться с любой моделью компьютерной розетки. Соблюдая инструкцию, можно не только самостоятельно подключить интернет, но и увеличить длину витой пары, перенести компьютер на другое место и многое другое.

Подключение

Схемы подключения проводов витой пары

После отсоединения клеммника от розетки можно начинать подключение проводов.

Работы выполняют в следующем порядке:

Пропустить интернет-провод через тыльную сторону клеммника.
Прочистить пару витых проводов ножом и оголить жилы

При зачистке проводов важно не перестараться и не повредить жилы. Зачищенные жилы расправить.
Подключить жилы

Чтобы сетевая розетка была подключена правильно, нужно разобраться с цветами проводов. Каждая пара проводов имеет свое сочетание цветов (белый-синий-синий, белый-оранжевый-оранжевый и т. д.). Цветовая маркировка позволяет использовать по 4 пары проводов. Схема должна повторять пути проводящих каналов к розетке. Рекомендуется заранее посоветоваться с продавцом устройства относительно желательной схемы.

Особенности распиновки RJ-45

Применяется две разновидности распиновки — прямая и перекрестная. Прямая распиновка используется, когда розетка RJ-45 объединяет конечных потребителей (компьютер, телевизор, коммутатор) с роутерером. Перекрестная распиновка необходима для соединения устройств с аналогичной функциональностью (PC-PC, router/router и т. п.) между собой.

В прямой схеме цвета совпадают с другими цветами в следующем порядке: бело-оранжевый, оранжевый, бело-зеленый, бело-синий, зеленый, бело-коричневый, коричневый. Перекрестная схема отличается только тем, что между зеленым и оранжевым происходит обмен местами.

Порядок выполнения работ:

  1. Отрезаем излишки кабеля, оставив 100 – 150 миллиметров. Этого запаса хватит на случай, если в будущем понадобятся изменения в проводке.
  2. Освобождаем 4 пары проводов от оплетки и экранирующей фольги.
  3. Распрямляем провода и укладываем их в ниши в соответствии со схемой распиновки.
  4. Закрепляем провод в зажиме клеммника.
  5. Завинчиваем болты с помощью отвертки. В то же время прижимаем другие провода, чтобы они не сдвинулись со своих посадочных мест.
  6. Утапливаем отверткой прижимные коннекторы на клеммнике. Фиксируем каждую жилу в группе клемм. Провода должны находиться примерно на одном расстоянии от основания клеммника.

Проверка сигналов

Необходимо проверить наличие сигналов, идущих через кабельные жилы, их правильность. Проверка выполняется при помощи стандартного тестера.

Необходим патч-корд (провод, с обеих сторон которого есть коннекторы RJ-45) и вторая розетка (тестовая). Патч-корд можно приобрести в магазине или изготовить его своими руками (прямая схема распиновки). Длина обычного патч-корда составляет от 30 сантиметров до 5 метров.

Второй конец проложенного провода направляем в тестовую розетку. Настраиваем тестер на звуковые сигналы и сравниваем каналы разъемов патч-корда и розетки для компьютера. Звуковой сигнал указывает о наличии соединения.

Не все тестовые устройства оснащены режимом звукового сигнала. Если такой функции нет, проверить сигналы можно, переведя прибор в режим сопротивления. В этом случае данные отображаются на панели тестера.

Проверить сигналы можно и специализированным кабельным тестером. В этом случае понадобится еще один патч-корд, функционирующий по прямой схеме. Для проверки вставляем по одному концу каждого патч-корда в розетки (только что установленную и тестовую). Оставшиеся два конца направляем в кабельный тестер. О присутствии или отсутствии сигнала можно судить по звуковому сигналу, издаваемому тестером.

Когда провода соединены, клеммник возвращают в розетку, в стопорное кольцо надежно закручивают.

Стандарт

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

Разъем RJ45 распиновка

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами. На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-.

Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

Цветная схема T-568A

  • Бело-зеленый.
  • Зеленый.
  • Бело-оранжевый.
  • Синий.
  • Бело-синий.
  • Оранжевый.
  • Бело-коричневый.
  • Коричневый.

Также распиновка продублирована на картинке ниже.

Цветная схема T-568B

  • Бело-оранжевый.
  • Оранжевый.
  • Бело-зеленый.
  • Синий.
  • Бело-синий.
  • Зеленый.
  • Бело-коричневый.
  • Коричневый.

Цветная схема T-568A

Обжим коннектора

Для этой манипуляции применяют специальные клещи, но можно воспользоваться и кусачками с плоской отвёрткой. Неплохо также обзавестись кроссировочным ножом.

Обжим специальными клещами

  1. Сначала с конца интернет-кабеля на 7 см снимается изоляция.
  2. Внутри обнаруживаются четыре пары жил, скрученных по две. Их нужно раскрутить, расправить и уложить по схеме В.
  3. Далее зажимаем провода между пальцами, выравниваем и убираем всё лишнее до длины 1–1,5 см. Изоляция должна начинаться около защёлки коннектора.

  4. Удерживая коннектор зажимом вниз, помещаем в него витую пару. Каждый проводок должен попасть на своё место и зайти до упора.
  5. Потом кабель вставляется в клещи, и ручки клещей аккуратно сводятся. Если всё сделано правильно, усилие прилагать не придётся. Если «не идёт», следует проверить, как кабель сел в гнездо, и повторить попытку. Зубцы клещей придвинут проводники к встроенным микрорезцам, которые разрежут изолирующую оболочку и сделают возможным контакт. Обычно такое соединение вполне надёжно, но если возникнет проблема, всегда вможно обрезать провод и провести обжим ещё раз.

Обжим с помощью плоской отвёртки

Для работы потребуются клещи, нож, плоская отвёртка и схема.

  1. Снимаем ножом оплётку кабеля.
  2. Распределяем проводки по выбранной схеме соединения.
  3. Аккуратно обрезаем провода, чтобы все они легли в коннектор.
  4. Размещаем их таким образом, чтобы они равномерно прижались к пластинам.
  5. Острым концом отвёртки надавливаем на каждую пластину.

Сетевые провода для соединения между собой двух компьютеров и компьютера с каким-либо сетевым оборудованием обжимаются по-разному — есть кроссовый и прямой варианты

Схемы обжимки и маркировка витой пары

При обжиме 8-жильной витой пары обязательно учитывайте маркировку проводов. Каждому соединению обязательно соответствует определенная цветовая гамма, которая требует плотного прилегания. В противном случае сигнал не пройдет и сеть не будет работать.

Ленивая обжимка 2 пар

В рассмотренном варианте используется прямая обжимка кабеля, в котором задействовано 8, а всего 4 жилы. Поэтому этот метод получил свое название от тех, кто не хочет возиться со всеми своими венами. Однако такое подключение подходит только для низкоскоростных сетей.

Такой обжим на данный момент не рекомендуется использовать. Дело в том, что скорость интернета постоянно растет, оборудование совершенствуется, и 4-проводная схема перестает работать в новых условиях. Поэтому рано или поздно вам придется переходить на стандартную схему. Если сеть изначально была проложена 8-жильным кабелем, то остается только обжать разъемы RJ по-новому и все заработает. Но если сеть была оснащена четырехжильным кабелем, то его придется полностью менять и перемещать.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании разъемов RJ 45 распиновка для подключения более двух компьютеров к сети соответствует стандартной схеме. Все жилы разматываются и укладываются сверху вниз или слева направо, как показано на рисунке.

Проводники выравниваются, обрезаются, а затем обжимаются. После этого каждый разъем для витой пары вставляется в свою розетку.

Прямая распиновка маркируется как 568B

Для подключения концентратора, маршрутизатора или коммутатора к компьютеру требуется прямое соединение. Этот метод более популярен в России. Он обозначен в виде 568 В и разводка ведется по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Обжим здесь прямой, так как провода на обоих разъемах расположены одинаково.

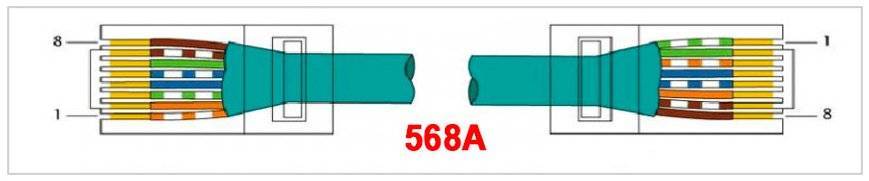

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ обжать витую пару. Например, два компьютера используются для подключения устройств одного типа, схемы кроссовера или кроссовера с маркировкой 568A. В этом случае первая вилка подключается по обычной схеме, а вторая – с заменой оранжевого и бело-оранжевого проводов на зеленые и бело-зеленые жилы. Проводники поменяны местами, поэтому схема и получила такое название.

Прямой обжим с 4 жильной витой пары двухпарный провод

4-жильный кабель используется для низкоскоростной внутренней установки. При больших объемах можно сэкономить значительные средства, так как такой кабель намного дешевле обычного кабеля витой пары на 8 жил. Опрессовка выполняется в последовательности, показанной на рисунке.

Однако использование таких сетей имеет ряд ограничений, в основном по скорости. Также устройство не может быть запитано при необходимости.

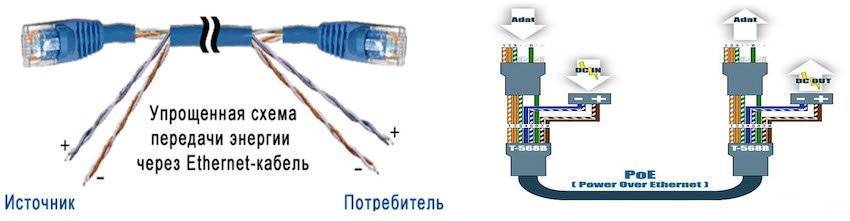

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Эта схема, выполненная с использованием технологии PoE, позволяет не только передавать информационные сигналы, но и обеспечивать питание маршрутизаторов, коммутаторов, адаптеров и других устройств. Например, при подключении камер отдельный шнур питания не требуется. Таким образом, разъем совмещает сразу две функции – передачу данных и питание устройства. Напряжение в этой распиновке проходит по синему и коричневому проводникам.

категорически запрещается использовать витую пару для подачи 220 вольт, так как это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитан на ток до 1,5 А. При необходимости увеличения силы тока два проводника подключаются параллельно, и при этом индикатор поднимается до 3А.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения используется в высокоскоростных сетях до 1 Гбит / с. Обжимаем восемь проводов в последовательности, показанной на рисунке.

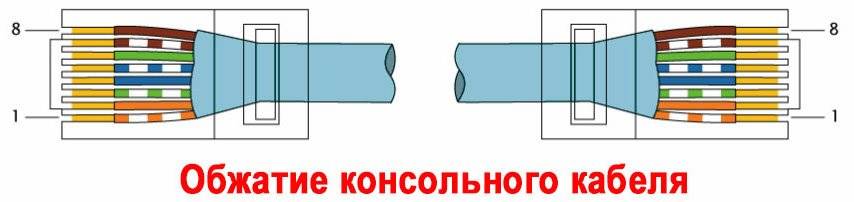

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в этом соединении обжимается и зеркально отражается друг от друга. Эта схема используется для настройки коммутатора или маршрутизатора с помощью компьютера.

Ошибки при подключении интернет розетки

1.Неправильное подключение жил согласно протокола.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2. Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

3. Зачистка внешней изоляции на большое расстояние, вплоть до стен подрозетника, как в обычных сетях 220В.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Проверка сигналов проводки

Важный этап – убедиться в том, что все провода подключены правильно. Такую проверку выполняют с помощью обычного тестера. Нам потребуется пятиметровый патч-корд (оконцованный коннекторами с обоих концов по прямой схеме кабель). Подключаем кабель к розетке, тестер переводим в режим подачи звукового сигнала. Тестируем наличие соединения. Наличие звукового сигнала будет свидетельствовать о правильности подключения.

Если у вас имеется модель тестера без возможности подачи звукового сигнала, используйте режим сопротивления, тогда при замыкании проводов на экране будут мигать цифры, говорящие о наличии контакта.

Но если есть возможность, лучше использовать специальный прибор – кабель-тестер. Для проверки нам потребуется другой патч-корд. Само тестирование проводится очень просто: два разъёма кабелей вставляем в розетку, другие два присоединяем к тестеру. Если схема подключения без ляпов и ошибок, кабель-тестер отзовётся звуковым сигналом.

Если звукового сигнала не будет, следует проверить, совпадает ли схема распиновки патч-кородов с той, какую вы использовали в розетке. Возможно, причина именно в этом. Если всё совпадает, проверьте качество самой розетки – у дешёвых изделий может оказаться плохая пайка.

Отметим, что кабель-тестеры умеют определять категория кабеля – это будет полезно, если вы хотите убедиться в том, что приобрели нужный кабель.

Классификация розеток

Розетка RJ-45 одинарная 47х64,5х25,2 мм

Для правильного подхода к выбору подходящего образца сетевых розеток потребуется ознакомиться с существующей классификацией изделий, рассчитанных на унифицированный разъем RJ-45. Но прежде следует разобраться с особенностями этого стандарта соединения, образуемого с помощью типового 8-жильного провода, называемого «витой парой». Такое название изделие получило благодаря характерному переплетению свитых проводов, размещенных в экранированном кабеле. Посредством этого стандарта организуется большинство быстродействующих каналов связи в сетях самых различных категорий.

Специалистами по сетевому обмену информацией принята классификация розеток для витой пары по следующим основным признакам:

  • количество одновременно задействованных разъемов;
  • скорость передачи информации по сети;
  • способ фиксации на стенах и других рабочих поверхностях помещений.

Витая пара ATcom UTP cat 5E

В соответствии с первым признаком выделяют одинарные, двойные, а также особой конструкции терминальные розетки, имеющие до 8-ми разъемов. Известен еще один тип, относящийся к комбинированным изделиям. В них предусматриваются дополнительные интерфейсы, такие как аудио-, USB-, HDMI- и другие, совмещенные с RJ-45.

По скорости передачи информации все известные розеточные соединители делятся на следующие категории:

  • Витая пара 3Е – скорость передачи информации до 100 Мбит/секунду.
  • То же изделие, но обозначаемое как 5Е – до 1000 Мбит/сек.
  • Шестая категория – до 10 Гбит/сек.

По способу крепления розетки витая пара подразделяются на встраиваемые/внутренние и накладные изделия. У первой разновидности контактная группа заглублена в нишу в стене, а у наружных моделей она располагается на поверхности и закрыта накладной крышкой.

Порядок работ

Во время выполнения работ по сращиванию или обжимке нужно быть аккуратным, чтобы не повредить изоляцию проводов. Кроме того, следует правильно выполнить раскладку проводников в RJ-45. Если специальные инструменты, необходимые для работ с интернет-кабелем, отсутствуют, то следует воспользоваться острым ножом, плоскогубцами, кусачками и отверткой. Изоляционный слой должен сниматься канцелярским ножом. Для того чтобы не повредить внешнюю оболочку, ее следует аккуратно надрезать, а затем согнуть кабель. В оболочку изоляционного слоя добавляют мел, который делает ее хрупкой при сильном перегибе.

Для зачистки изоляции на проводах можно использовать кусачки, однако профессионалы рекомендуют применять портные ножницы. Они обеспечивают равномерное отрезание и выравнивают жилы, что позволяет без проблем вставить интернет-кабель в RJ-45. Для выполнения операции обжимки нужно воспользоваться специальным алгоритмом:

  1. Отмерять необходимую длину сетевого провода и откусить его при помощи инструмента.
  2. Выровнять концы провода (откусить по 6−7 мм с каждой стороны).
  3. Для снятия изоляции сделать аккуратный надрез на расстоянии 0,15 см от края.
  4. Сгибать кабель в разные стороны в месте надреза.
  5. Снять кусок изоляции с интернет-кабеля, которая отделилась при сгибании.
  6. Убрать экран, расправить и выровнять проводники.
  7. Выполнить раскладку согласно одной из схем расположения проводников.
  8. Вставить их до упора в RJ-45 (концы проводников должны упираться в бортик коннектора), при необходимости обрезать лишнюю длину или выровнять еще раз.
  9. Вставить коннектор в гнездо специальной формы, которая расположена на клещах.
  10. Сжать ручки, придерживая интернет-кабель, направляя его в сторону RJ-45 (провод не должен изгибаться).

После выполнения всех пунктов алгоритма необходимо проверить качество контакта при помощи специального прибора, однако можно обойтись и без него. Для этого следует еще раз проверить правильность схемы расположения цветных проводов, а затем вставить в сетевой разъем периферийного устройства. При необходимости его нужно настроить. Если сетевое соединение появилось, то это свидетельствует о том, что процедура обжимки прошла успешно. В остальных случаях необходимо переобжать сетевой кабель.

Многих людей интересует вопрос, который касается наростки сетевого провода. Вариантов соединения несколько: пайка, использование специальных разъемов и обыкновенная скрутка. Оптимальным способом соединить два провода без коннекторов является пайка. По завершении пайки двух концов следует их обмотать изолентой.

Однако можно воспользоваться и специальным соединителем. При его использовании качество соединения будет не хуже, чем при пайке. Устройство состоит из двух разъемов, в которые вставляются два сетевых провода. Они должны быть предварительно обжаты. Скрутка используется очень редко и является кратковременным решением проблемы соединения двух интернет-кабелей. Сигнал при этом может постоянно пропадать.

Таким образом, обжимать интернет-кабель довольно просто. Для этого необходимо воспользоваться инструментом и определенным алгоритмом

Однако при выполнении этой процедуры необходимы внимание и аккуратность, поскольку есть вероятность вывести из строя сетевую карту или материнскую плату компьютера

Стандарты подключения.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
