Как сделать направляющую для циркулярной пилы своими руками?

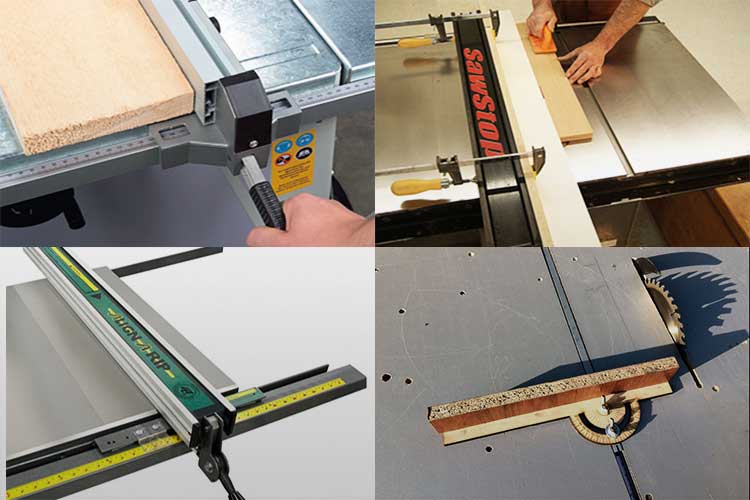

Приспособления для циркулярной пилы и их назначение

Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:

• Параллельный упор.
• Направляющая шина для распиловки листовых заготовок.
• Приспособление для перпендикулярного распила и торцевания.
• Установочные бруски для точного размещения направляющей.
• Регулируемая направляющая для распила заготовки под фиксированным углом.

С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.

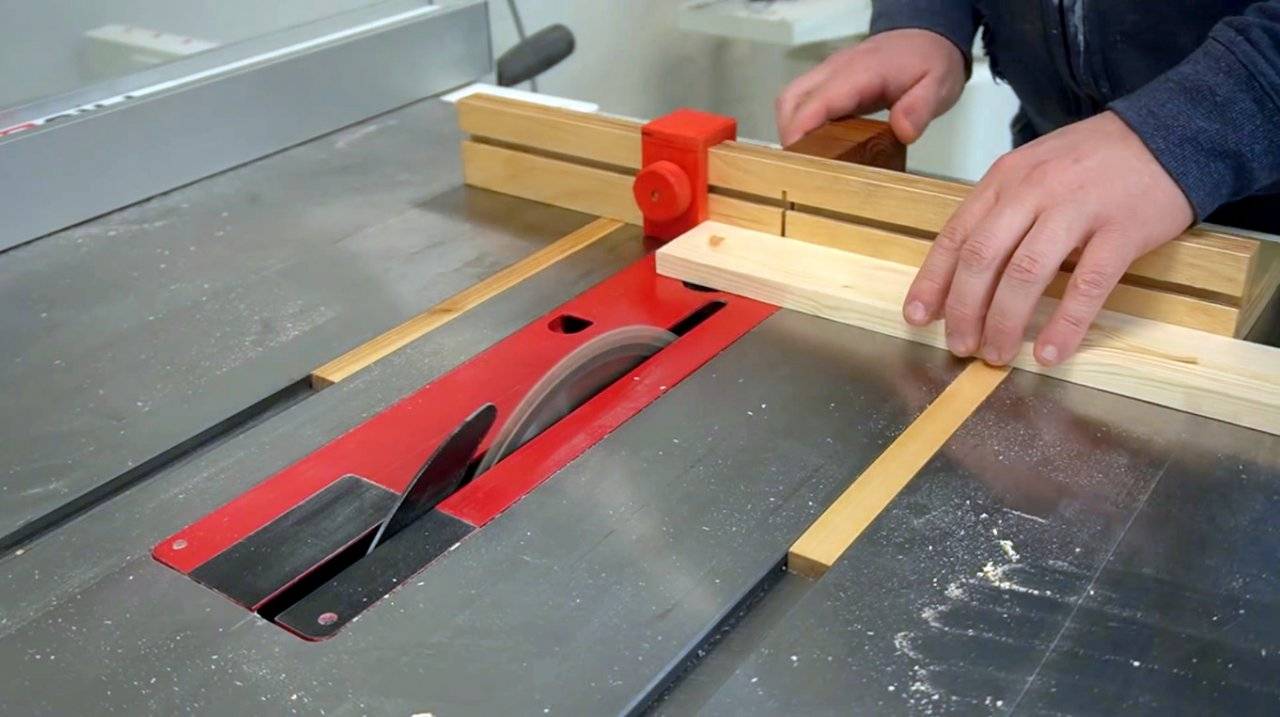

Упор для циркулярной пилы

Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.

Перед работой необходимо:

• Зафиксировать упор на нужной ширине распила.
• Закрепить заготовку.
• Прижать кромку упора к доске и вести пилу вдоль заготовки.

Направляющие шины для дисковых пил

Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.

Подошва для циркулярной пилы

Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.

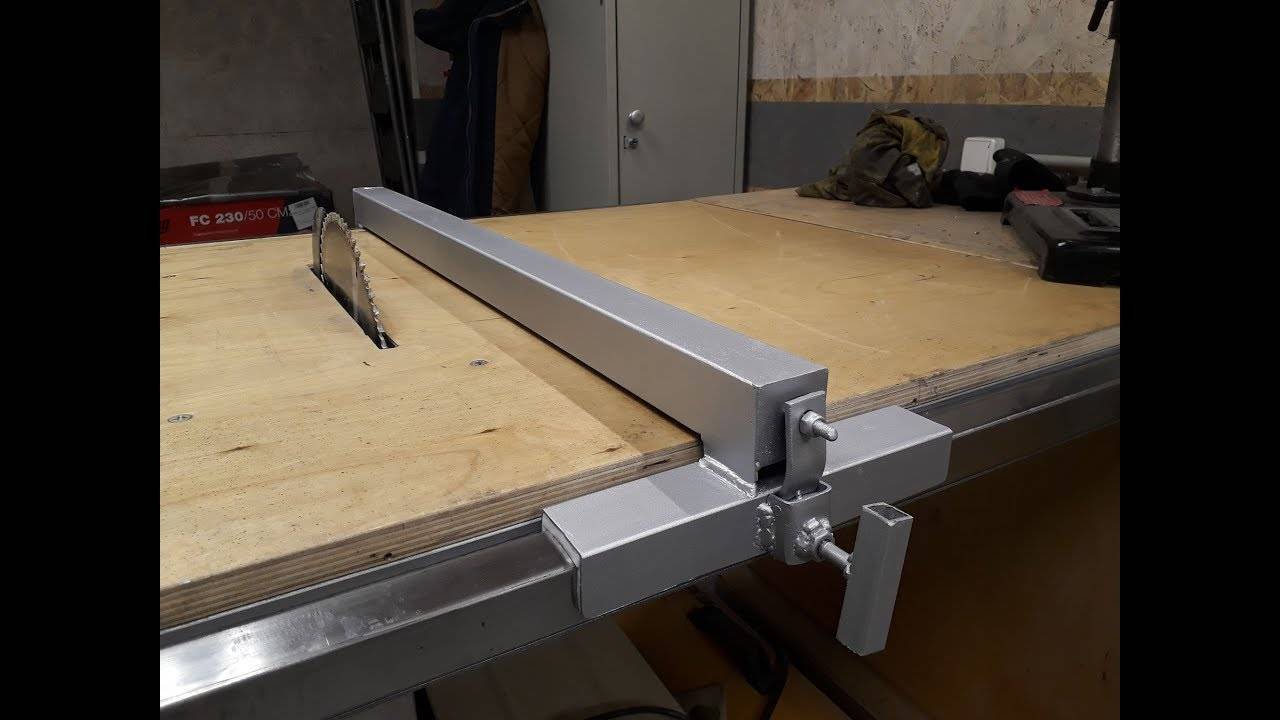

Параллельный упор для циркулярной пилы, выполненный своими руками

Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.

Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.

Направляющая шина для циркулярной пилы, изготовленная своими руками

Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.

Линейка для циркулярной пилы, сделанная своими руками

Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.

Каретка для циркулярной пилы, выполненная своими руками

Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.

С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.

https://youtube.com/watch?v=Ud5lpoe2ehM

Необходимые инструменты и материалы

Так как ковать и закаливать будущий клинок нет надобности, весь инструмент можно найти в гараже, который хоть немного, да оборудован. Нам понадобятся:

• маркеры: черный и серебристый;
• линейка, листок бумаги и штангенциркуль;
• углошлифовальная машина (болгарка);
• напильники с разным зерном;
• а также наждачная бумага и малярный скотч;
• эпоксидный клей;
• точильный и сверлильный станки;
• емкость с водой, для охлаждения;
• молоток, керн и тиски.

Нож из мехпилы. В этом наборе, все замечательно, по одной простой причине – любой элемент можно заменить ему подобным. Сверлильный станок – это, конечно, круто, но достаточно и электрической дрели. И так с любым инструментом из списка. Обязательно понадобятся материалы для изготовления рукояти, но об этом немного далее.

Кромочный упор

Это уже достаточно сложное приспособление, требующее времени и точности при изготовлении. Оно позволяет проводить распил параллельно кромке разрезаемого материала. Полезным будет перед началом работы сделать его чертеж, чтобы не промахнуться в размерах. Вообще-то такой упор есть в комплекте дисковой пилы, но его малая длина не всегда обеспечивает ровный пропил. Большой размер и желаемая прочность требуют изготовления основы упора из фанеры толщиной не менее 15 мм. Из нее же можно сделать и упорную планку.

Этапы изготовления упора:

• в основании делаются продольные пазы под шпонки;
• шпонки из твердого дерева крепятся на упорной планке;
• между продольными пазами делается еще один сквозной паз для закрепления упорной планки при работе;
• в основании вырезается отверстие под пильный диск циркулярки;
• по бокам основания ставятся ограничительные планки для установки циркулярки и предусматриваются зажимы для ее надежного закрепления.

При установке упора на обрабатываемый материал упорная планка перемещается в пазах основы на нужное расстояние и закрепляется через сквозную прорезь зажимным барашковым винтом. Для того чтобы не мучиться каждый раз с линейкой, можно закрепить ее (или кусок рулетки) на основе упора вдоль направляющих пазов.

Упор для поперечных и угловых резов

Приспособление для поперечных резов тоже часто используется. С его помощью распилы досок проходят быстро и точно под углом 90°. Применяется такой упор и для торцевания досок. Его основа – лист фанеры толщиной 10 мм. На нем клеем или саморезами закрепляют направляющий брусок или рейку высотой не менее 20 мм. С нижней стороны основы крепят упор, перпендикулярный направляющей и сделанный из такого же бруска.

Лишнюю часть основы (от направляющей до пильного диска) отрезают. Поскольку это расстояние для каждой модели ручной циркулярки разное, то и приспособление делается всегда индивидуально. К обрабатываемому материалу его обычно крепят струбцинами.

Продвинутые умельцы изготавливают свои крепежные устройства из деревянных шайб, одна из которых имеет форму эксцентрика. Прижим осуществляется барашковой гайкой на винте. Такое зажимное устройство позволяет очень быстро закрепить упор на пиломатериалах разной ширины.

Если с другой стороны направляющей установить такой же брусок, но закрепленный под углом 45° к первому, а затем так же отрезать пилой часть основы под 45°, то получится угловой универсальный упор для пропилов и под 45°, и под 90°. Более универсальная конструкция углового упора получится в случае обеспечения вращения бруска. А за соблюдением угла можно следить по транспортиру, закрепленному сверху. Следует заметить, что изготовление транспортира для циркулярки своими руками – более сложная задача.

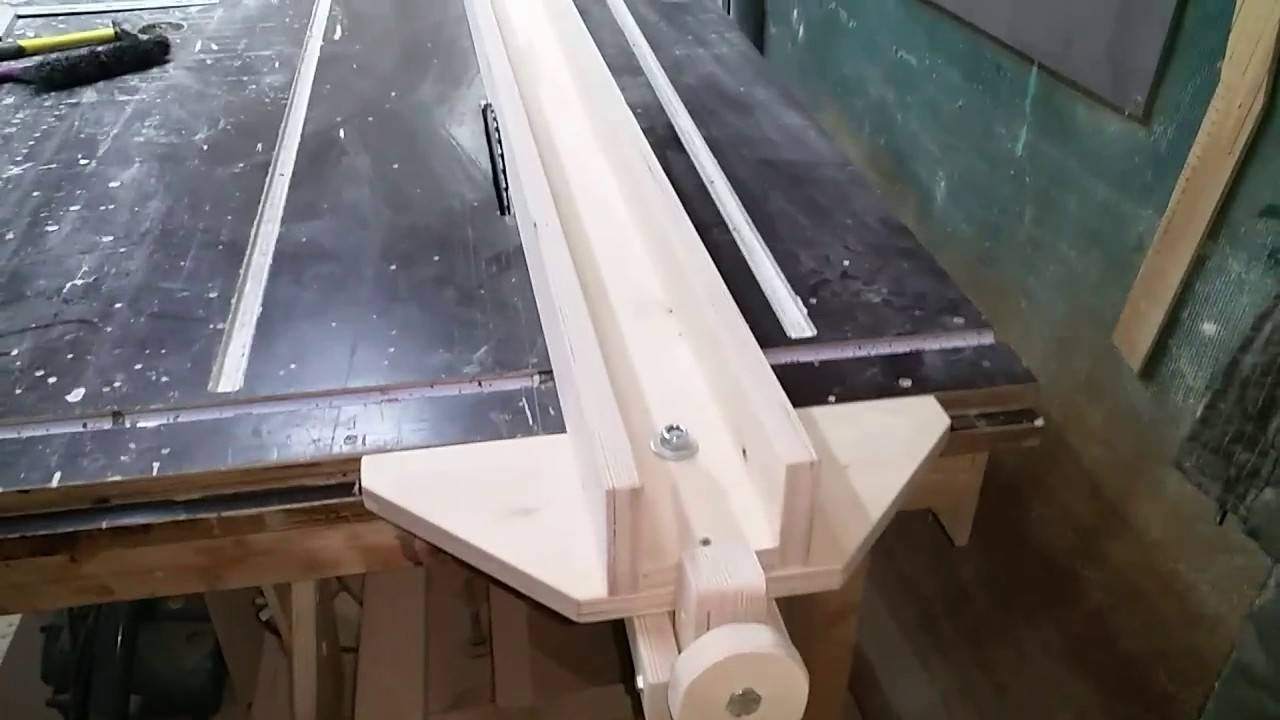

Выносная направляющая шина для дисковой пилы своими руками

При множестве достоинств, у предыдущей конструкции есть существенный недостаток. Необходимо постоянно контролировать боковой прижим корпуса циркулярки к линейке. Если ширина отрезаемой при раскрое заготовки слишком велика – может просто не хватить длины рук.

Выход – применение каретки на шарикоподшипниках. Конструкция не такая бюджетная (как минимум подшипники надо покупать), но ее возможности перекрывают все расходы. Принцип работы виден на иллюстрации:

Из металлических пластин и уголка изготавливается каретка. Для настройки ширины можно применить барашковые зажимы, установленные в подвижных пазах.

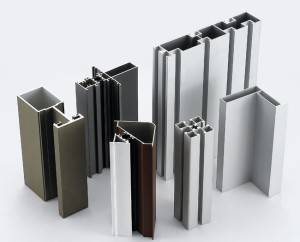

Профиль сложной формы приобретается в магазине алюминиевых конструкционных материалов. Вариантов много, главное обеспечить упор подшипниками сверху и сбоку. Например – один из таких вариантов.

Профиль должен обеспечить крепление С – образной струбцины внутри шины. Можно приобрести готовую конструкцию из подобранной пары каретки и направляющей.

Все зависит от бюджета мероприятия. Подошва ручной циркулярки прочно крепится к каретке.

ВАЖНО! Необходимо обеспечить строгую параллельность движения дисковой пилы вдоль профиля, иначе распил будет с рыхлым срезом.

Такая шина, изготовленная своими руками, позволяет раскраивать заготовки большой площади. При этом движение пилы легкое и ровное, подачу можно осуществлять как руками, так и направляющей штангой.

Что это такое, разновидности и основные функции

Направляющая шина – это рельс с продольной перфорацией, в которую помещается диск пилы. Рельс не дает пиле отклоняться влево и вправо, а продольная перфорация позволяет ровное движение пилы вперед-назад.

Важно! Если шина собрана правильно, то она также способствует уменьшению количества выщербленной древесины при касании ее поверхности пилой. Для самодельных направляющих предусмотрены различные конструкции, а изготавливаются они из следующих материалов:. Для самодельных направляющих предусмотрены различные конструкции, а изготавливаются они из следующих материалов:

Для самодельных направляющих предусмотрены различные конструкции, а изготавливаются они из следующих материалов:

• Фанера.
• Металлический уголок.
• Алюминиевый профиль.

По конструкции шина может быть выполнена в виде:

• Конструкции из стусла.
• Конструкции из строительного правила.
• Выносной подвижной каретке на подшипниках.

Направляющие должны обеспечивать следующие функции:

1. Высокая точность и качества распилов.
2. Выполнение распилов различной геометрической конфигурации.
3. Выполнена продольных и поперечных пропилов.
4. Регулировка глубины врезания пилой.
5. Снятие фаски и торцевание деревянных фрагментов.
6. Безопасность производства распилов.

Сколько стоит ножовка по металлу: обзор популярных производителей и моделей

При походе в магазин очень сложно ориентироваться в представленном ассортименте. Поэтому не лишним будет предварительное знакомство с наиболее популярными образцами ножовок по металлу, по мнению специалистов и пользователей.

Bahco 325 – высокое качество при высокой цене

Bahco 325

Профессиональная модель, которая оснащается прочной алюминиевой рамой с удобным пружинным механизмом натяжения полотна. Это позволяет быстро осуществлять его замену. Основой этого инструмента является биметаллическое полотно для ножовки по металлу длиной 300 мм. Высокая твёрдость обеспечивает сохранение острой заточки. Угол изменения наклона полотна составляет 55º. Единственным недостатком пользователи считают высокую стоимость, которая составляет 3062 рубля.

Stanley 1 15 122 – бюджетный вариант для домашнего использованияBahco 325

Stanley 1 15 122

Модель от известного бренда, которая относится к бюджетному сегменту. Её цена составляет всего 459 рублей. За эти деньги покупатель получает рабочий инструмент для домашнего использования с длиной полотна 300 мм. Ножовка по металлу Stanley 1 15 122 имеет удобную эргономичную пластмассовую рукоятку, 4 положения натяжения полотна и возможность его усиления до 102 кг.

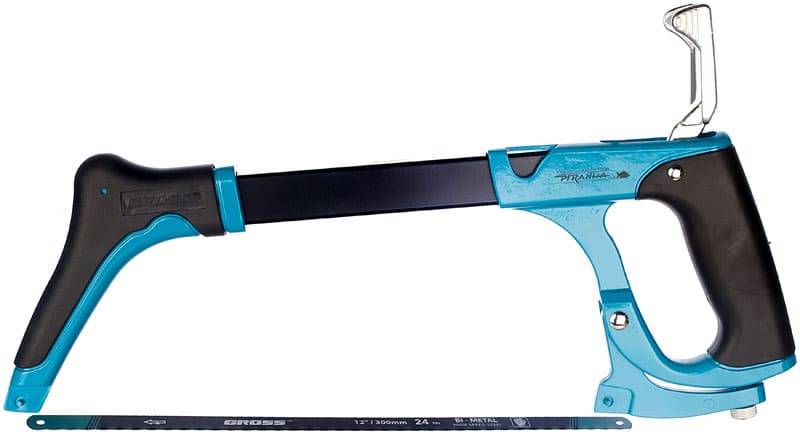

Gross 77604 – рычаг-фиксатор позволяет добиться максимального натяжения полотнаStanley 1 15 122

Gross 77604

Ещё одна недорогая модель, стоимость которой составляет 1453 рубля. Ножовка по металлу Gross оснащена стальной рамкой с нанесённым лаковым покрытием для предотвращения коррозии. Дополнительно, для достижения максимального натяжения, применяется специальный рычажный механизм. Имеется возможность поворота биметаллического полотна на 45º и 90º. Ручка имеет прорезиненную вставку.

Зубр ПРО-900 – практически полная копия изделия от Gross

Отдельно следует отметить цену полотен для ручной ножовки по металлу. Она варьируется от 8 до 1500 рублей за одну штуку. Главным фактором ценообразования в данном случае выступает качество используемого материала, количество зубьев, острота их заточки и бренд.

Gross 77604

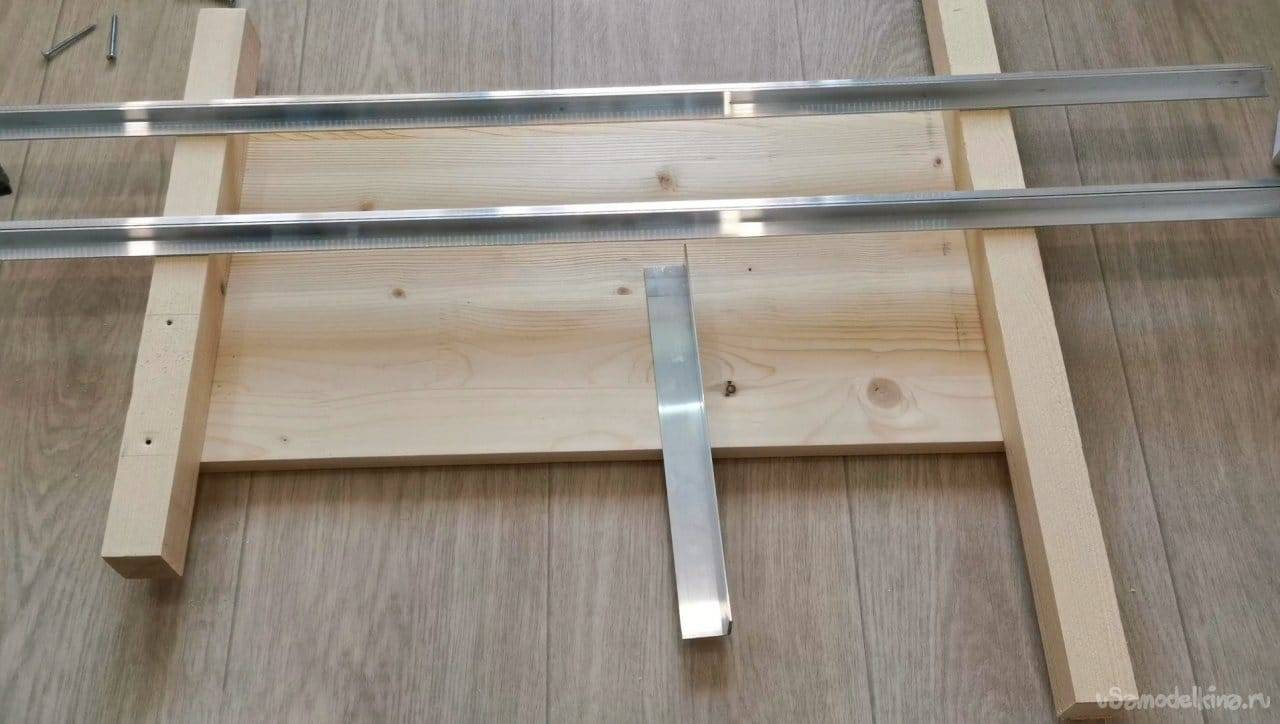

Делаем шину своими руками
