Как сделать качели из дерева и металла

Конструкция на резьбовых соединениях, без сварки

Те, кто не умеет работать со сварочным аппаратом, могут сделать П-образную основу на резьбовых соединениях. Для столбов используются профилированные трубы квадратного сечения не меньше 60×60 мм. Они более устойчивые и прочные по сравнению с круглыми. Длина опор – до трех метров, при этом 50-60 см бетонируют в земле.

Фото: вариант крепления перекладины к стойкам при помощи болтов

Так, высота качели будет 2 м. Длина поперечины зависит от размера посадочных мест и их количества: на один каркас можно подвесить до трех сидений. В качестве материала используется тот же профиль размером 60×60 или 60×40 мм. Чертежи таких качелей достаточно просты и понятны.

Соединяют перекладину со стойками с помощью болтов, используя контргайки и гроверы. Предварительно в ней сверлят отверстия для крепежа, которые укрепляют изнутри пластинами из толстого металла.

Осталось навесить сиденье на цепь или трос – и домашний садовый «аттракцион» готов.

Как смастерить качелю–кокон

Качеля–кокон — своеобразная форма и то, что она вызывает ощущение, ассоциацию с уединённым отдыхом.

Модным элементом интерьеров домов стала качеля–кокон

Изготавливают кокон из разных материалов:

• сварных, сборных металлических конструкций;
• согнутых пластиковых, полипропиленовых труб;
• ротанга, лозы;
• натуральной синтетической бечёвки.

Это не весь список материалов, из которых изготавливают кокон. Основное — сделать прочный каркас. Металлические обручи и дуги декорируют разными средствами. Металл обрабатывают красящими составами, обматывают бечёвкой, тканым материалом. Главное — подойти к работе творчески.

Как сделать качели-кокон своими руками показано в видео.

Качели прикрепляются к стационарной опоре из дерева, металлического профиля. Её изготовление требует определённых навыков работы с этими материалами. Проще сделать конструкцию, прикрепив её к подвесной опоре такелажным механизмом. Раскачивающий эффект достигается не только с помощью амплитудных колебаний. Кокон подвешивают на прочную пружину, которая выдерживает вес человека.

Создание качели состоит из нескольких этапов:

1. Прочерчивают схему каркаса. Рекомендуемая высота кокона на одного человека от 1 до 1,4 м; глубина от 0,9 до 1,2м; ширина от 1 до 1,2 м. Подбирают их в зависимости от роста, веса членов семьи.
2. На основании чертежа делают каркас кокона. Он состоит из обруча по периметру и 1–3 рёбер жесткости по радиусу. Дополнительно усиливают поперечными перемычками из пластин металла, пластиковых труб.
3. Следующий этап — декорирование, заполнение каркаса кокона. В зависимости от материала каркас маскируют, либо оставляют его открытым. Пространство между ребрами жесткости заполняют ротангом, бечёвкой, натуральной или искусственной, ткаными материалами.
4. Кокон прикрепляют к подвесной опоре при помощи такелажных соединений на трос, цепь, канатную верёвку, ремни. Они цепляются непосредственно к верхней части каркаса. Если подвешивают на пружину, то лучше на этапе сборки основы приварить металлическое кольцо.

Внутрь кокона вкладывают подушки с мягким наполнителем.

Необычные качели на двоих

Помимо стандартных качелей с двумя местами, есть еще такая разновидность, как качеля-лодочка. На ней могут легко покатываться два человека, находясь друг перед другом и разговаривая. На ней можно еще расположить миниатюрный столик. Тогда можно будет не прерывать общение на то, чтобы принести еду.  Чтобы соорудить каркас, используют бревна с гладкой поверхностью либо качественные брусья. В точках соприкосновения мебели и платформы устанавливают шарниры. Их также крепят в местах, где пересекаются вертикальные конструкции и горизонтальные плоскости. Романтическую обстановку можно добавить особым дизайном. Здесь каждый может воплотить свою фантазию либо обратиться к профессионалам.

Общие рекомендации

Заготовки должны иметь припуски на обработку:

• по длине 15÷30 мм
• по ширине и толщине 4÷6 мм

Припуски зависят от вида обработки и формы деталей.

Порядок выполнения:

• раскрой пиломатериалов по длине и ширине
• острожка одной пласти и кромки
• строгание с прижимом брусковых деталей в размер с двух сторон сечением до 60×60 мм
• строгание с прижимом деталей в размер с одной стороны высотой до 60 мм и шириной свыше 60 мм
• продольный раскрой по ширине заготовок шириной свыше 60 мм и толщиной менее 30 мм
• при необходимости производится разметка отверстий и пазов и др.
• чистовая торцовка или торцовка под углом.

При изготовлении изделий из плитных материалов (ДСП, ДВП, фанера и др.) операции: строгание, строгание с прижимом не выполняются. При изготовлении отдельных деталей, например, шиповых соединений, необходимо производить «доработку» отдельных элементов ручным столярным инструментом (стамеска, ножовка, дрель, электролобзик и т.д.).

При изготовлении изделий Вы можете использовать ручной столярный и электроинструмент, оснастку. Конструкцию изделий и применяемые материалы можно изменять.

Качели из профильных труб

Виды материала

До того, как сделать качели садовые своими руками из профильной трубы, нужно проанализировать типы материала и определить, для каких именно частей их можно использовать:

1. Овальные (круглые). Нужны для создания выгнутых частей (подлокотников, арочных элементов, сидушек).
2. Прямоугольного сечения. Отличаются высокой несущей способностью, из них создаются раскосы, вертикальные элементы.
3. Плоские. Применяются для устройства вспомогательных элементов, например, горизонтальных раскосов.

Виды трубИсточник pbs.twimg.com

Качели-скамьи

Перед тем как сделать садовые качели своими руками нужно разобраться со спецификой будущей конструкции:

• качели сооружаются как для постоянной установки, так и мобильными;
• для переносных моделей не нужен фундамент – основание само является крепкой опорой;
• для недвижимых качелей рекомендуется устройство столбчатого основания;
• часто конструкция прикрывается поликарбонатным козырьком либо натянутым тентом – для укрытия от лучей солнца, мелкого дождя.

Сварные качелиИсточник pinterest.it

Сооружение качели-скамьи из профилированной трубы разбивается на несколько стадий.

Сначала нарезаются требуемые элементы. Для торцевых опор нужны 4 отреза по 2,5 м, для поперечины – отрез 2,1 м.

Нарезка деталейИсточник montazh-saidinga.ru

Верхние края опор срезаются под 30°. Опоры сопрягаются сваркой так, чтобы образовался равносторонний треугольник.

Сваривание боковых стоекИсточник nealstroy.ru

• От верхней точки каждой стойки откладывается по 2000 мм и приваривается горизонтальная поперечина длиной 1035 мм, предназначенная для повышения жёсткости рамы.
• К окончаниям вертикальных опор подваривается горизонтальная трубка, к которой впоследствии будет закреплено сиденье. Между ножками в форме литеры «А» следует выдержать расстояние 2000 мм, выступ поперечины с любой стороны – по 50 мм.

Приваривание горизонтальной перекладиныИсточник tvoidvor.com

Для скамьи используются стандартные бруски. Например, 30х30х6000 мм, укороченные до 1500 мм, понадобится 24 шт. Бруски зачищаются на станке либо наждачкой вручную.

Изготовление скамьиИсточник tvoidvor.com

Для предупреждения гниения древесины на поверхность брусков наносится лакокрасочное покрытие.

Окрашивание брусковИсточник tvoidvor.com

• Далее собирается каркас скамьи из трубы 15 мм. Отрезки свариваются, к ним посредством болтов прикрепляются бруски на удалении 20-25 мм. Для закрепления цепочки по краям каркаса привариваются рым-гайки.
• Сиденье крепится к вертикальным опорам. В поперечной балке устраиваются сквозные отверстия для вставки болтов с рым-гайками. Болты пропускаются и затягиваются, цепь прикрепляется через карабины.

Крепление цепиИсточник tvoidvor.com

Изготовление качели-скамьи не вызовет сложностей у опытных мастеров, умеющих обращаться не только со сваркой, но и со столярными станками. В бытовых условиях, на даче справиться с задачей будет посложнее. Качели такого типа легко можно увидеть в гипермаркетах либо на рынке – изготовлением занимается множество производителей, стоимость их относительно невысока. Потому перед тем как сделать качели на даче своими руками, можно осмотреть огромное количество готовых и уже собранных.

Материалы

Материал для строительства определяет надёжность, долговечность и безопасность эксплуатирования качелей. Используют металл, дерево и пластик. Краткая характеристика применяемого материала:

1. Дерево. Главные преимущества — экологичность и лёгкость в обработке. Другие плюсы: доступность, низкая стоимость и возможность реализовать множество идей. Из него делают стационарные и переносные конструкции различных модификаций.Минус — без должной пропитки древесина быстро приходит в непригодное состояние. Влага и солнце со временем способствуют гниению и растрескиванию досок и перекладин даже из крепких пород деревьев.
2. Пластик. Лёгкий материал, используемый для мобильных моделей. Пластиковые качели недорогие по себестоимости. Их не сложно сделать самостоятельно. К недостаткам относят недолговечность. От воздействия солнца и дождя пластик выгорает (теряет привлекательность) и становится хрупким.
3. Металл. Качели отличаются долгим сроком использования. При правильной сборке и монтаже имеют высокий уровень безопасности применения. Недостатки: сложность в конструировании (нужны навыки в сварочной работе), трудно сделать переносную модель самостоятельно.

Детские качели для дачи своими руками из металла

Если вы планируете сделать садовые качели своими руками из металла для детей, стоит ознакомиться с подобранными нами интересными вариантами с пошаговым описанием.

Одиночные качели из металла своими руками

В первом нашем мастер-классе мы сделаем своими руками из металла детские уличные качели для одного ребёнка.

Одиночные садовые качели из металла для детей своими руками: чертежи и размеры

Самое главное в детских качелях – их надёжность, поэтому в переносных моделях желательно сделать жёсткую нижнюю раму либо установить их стационарно. В работе можно воспользоваться нашими чертежами с размерами или нарисовать собственный эскиз.

Пошаговая инструкция

Предлагаем вместе с нами сделать своими руками простые детские качели из профильной трубы, для которых нам понадобятся следующие материалы и инструменты:

• 4 трубы длиной 180 см и сечением 40×20 мм, толщина стенки 2 мм;
• 3 трубы для перемычек длиной 70 см;
• аппарат для сварки;
• болгарка;
• шлифмашинка;
• краска, кисточка.

Иллюстрация	Описание работы

Для изготовления А-образного каркаса к каждой паре стоек длиной 180 см приварить перемычки

Сделать основу под сиденье размером 35×40 см

Приварить к сиденью с обеих сторон две направляющие по центру каркаса, перила и заднюю спинку на высоте 25 см с опорой

Приварить верхнюю планку между А-образными стойками, к ней с каждой стороны приварить по два уголка для крепления стоек сиденья

К верхней части направляющих от сиденья приварить трубки

Закрепить перемычки к нижней части спереди и сзади несущих стоек

Смонтировать с помощью сварки по бокам на расстоянии 61 см от низа конструкции распорки, которые увеличат её надёжность и жёсткость

Закрепить направляющие сиденья в петлях, отверстия предварительно промазать смазкой, закрепить в них шайбы из пластика, затем стянуть болтами.

Смазкой также нужно предварительно промазать стенки трубок изнутри, чтобы не возникало скрежета во время катания

Зачистить все элементы, особенно сварные швы, сначала зачистным кругом, затем лепестковым

Обезжирить, покрасить все поверхности и закрепить деревянный настил

Более подробно весь процесс можно посмотреть на видео:

Статья по теме:

Садовые качели своими руками: виды качелей и фото, варианты конструкций, качели из разных материалов, характеристики, безопасность, порядок обустройства, что нужно для создания качелей, инструменты и оборудование — в нашей публикации.

Качели своими руками из металла для нескольких детей

Качели для нескольких детей могут иметь одно общее сиденье. Второй вариант – закрепить сидушки для каждого ребёнка на расстоянии друг от друга.

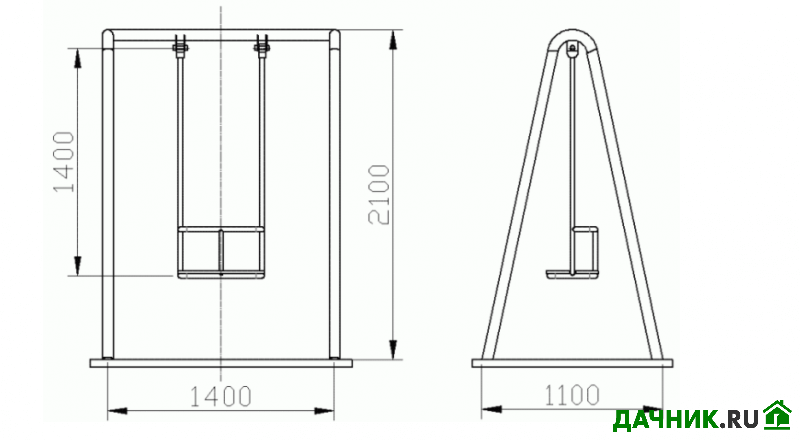

Чертежи качелей из металла для нескольких детей

Существует несколько вариантов чертежей изготовления качелей для двух деток. Можно сделать своими руками конструкцию буквой «П» из металла со скамейкой и дополнительно закрепить ребра жёсткости по обеим сторонам, либо это могут быть А-образные стойки с усилением средней части.

Пошаговая инструкция

Если нет сварочного аппарата, можно закрепить элементы качелей на П-образном каркасе на болтах. Для работы нам понадобится металлопрофиль квадратного сечения со стороной 60 мм и длиной 3000 мм. Поскольку мы будем делать стационарную конструкцию, 50 см уйдёт в землю.

Высота качели получится 2 м, длина горизонтальной перемычки зависит от того, сколько сидений планируется на ней разместить. Один каркас выдержит три посадочных места.

1. Предварительно, при помощи специального сверла, высверлить отверстия для крепления.
2. Изнутри укрепить отверстия толстыми пластинами из металла.
3. Закрепить перекладину на стойках при помощи болтов с контргайками, а также шайбами Гровера.
4. Закрепить сидушку на подвесах.
5. Забетонировать стойки.

На металлопрофиле длиной 3 м вполне комфортно можно закрепить 2 посадочных места ФОТО: vseprotruby.ru

Статья по теме:

Детские уличные качели для дачи: типы конструкций и используемые материалы, элементы качелей, выбор готовых изделий, самостоятельное изготовление, нюансы установки — читайте в публикации.

Особенности металлических садовых качелей

Металлические качели прочнее и долговечнее деревянных.

По типу каркаса различают такие садовые качели:

• сварные либо стационарные, где сваркой закрепляются элементы;
• сборно-разборные – качели легко разобрать и перенести в любое место.

По опорным стойкам:

1. А-образную опору. Сооружают из двух брёвен, соединённые вверху. Перекладины для придания каркасу жёсткости крепят перемычкой.
2. П-образный каркас. Опорные профильные трубы с перекладиной соединяют буквой «П». Такой каркас – самый простой в сооружении. Чтобы качели были устойчивее, закапывают трубы и заливают бетонным раствором.

Стационарные качели монтируют на фундаменте, для конструкции применяют прочные балки из древесины.

Чертежи конструкций качелей из металла:

Переносные качели

При монтаже и установке таких качелей для фиксации ножек используют четыре стержня из арматуры. Концы стержней легко загибаются тисками, чтобы качели получили большую устойчивость во избежание опрокидывания.

При обустройстве таких качелей стержни загоняют в почву. Если качели нужно перенести на другое место, их просто вынимают из земли.

Косынки обеспечивают жёсткость и надёжность сооружению. Переносные качели удобны ещё и тем, что на зиму их можно убрать.

Стационарные качели

Чаще используются на участке с большой площадью. Для таких конструкций при эксплуатации согласно нормативам техники безопасности впереди и сзади качелей должно быть свободно около 2-3 метров.

Конструкция и основные элементы качелей

Схема конструкции качелей для дачи

Качели являются неотъемлемым атрибутом дач и загородных домов, создающим атмосферу уюта и романтики. Для хорошего времяпровождения необязательно покупать готовую модель, так как многие из них имеют несложную конструкцию, и их легко изготовить самостоятельно. Но предварительно изучите их устройство.

Все качели отличаются только внешне и состоят всего из нескольких элементов:

• Опорные стойки. Они обеспечивают устойчивость качелей во время эксплуатации. Их закапывают в землю или устанавливают на жесткое основание — бетонированную поверхность, плитку и т.д. В последнем случае конструкцию можно легко переместить на другое место.
• Сиденье. Это посадочное место для пользователя. Изготавливается в широком диапазоне размеров до 2 м длиной. Самые простые представляют собой простую деревянную доску длиной 40-60 см. Сиденья садовых качелей часто делают в виде дивана со спинкой, подлокотниками и подушками.
• Подвесы. Элементы крепления посадочного места к силовому элементу каркаса. Для этих целей используют простые веревки, цепи или металлические прутья. Подвесы из цепи выглядят предпочтительней.
• Навес. Защищает пользователей и подушки на посадочном месте от солнца и дождя. Наиболее популярная форма — односкатная с наклоном назад 10°. Если качели не убираются на зиму, его делают двускатным. Состоит навес из каркаса с натянутым полотном или жестким покровом.
• Подушки. Используются, если место сиденья очень жесткое или сделано из сетки. Их изготавливают со съемными чехлами для удобства стирки и замены.

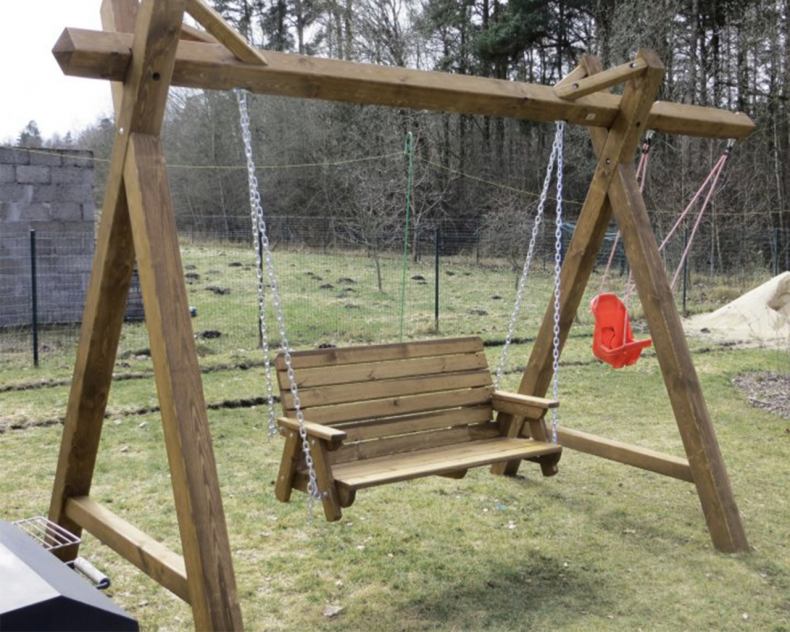

Наиболее распространены схемы качелей в виде буквы «А» с углом в верхней части 30-40°: это простая устойчивая конструкция относительно небольших размеров. П-образные модели дополняются нижней перекладиной и распорками, соединяющими боковые стойки с нижней, но каркас громоздкий, к тому же имеет у основания дополнительные упоры, предупреждающие опрокидывание. Конструкция в виде буквы «Ж» удобна при наличии крыши.

Схема конструкции посадочного места для качелей

От размеров и грузоподъемности посадочного места зависят конструкция стоек, размеры качелей и способ соединения элементов. Поэтому начинать проектирование надо с него.

Необходимо учитывать такие моменты:

1. Сиденье на 2 человек должно выдержать 150-200 кг, на 3-4 — более 250 кг.
2. Минимальная длина посадочного места на одного человека — 40-60 см.
3. Минимальный промежуток между сиденьем и боковыми стойками качелей: 30 см для цепных подвесов, 40 см — для канатов.
4. Удобнее раскачиваться при наличии спинки и подлокотника.
5. Сиденье для качелей крепится с уклоном назад, чтобы снизить мышечное напряжение при раскачивании.
6. Каркас укрепляется ребрами жесткости.
7. Расстояние от земли до сиденья выбирается таким, чтобы можно было без проблем сесть.

При изготовлении детских качелей своими руками помните, что наличие ремней безопасности обязательно. Количество посадочных мест не должно превышать три. Многоместные конструкции удобны при наличии нескольких детей, чтобы не было очереди. Цепи подвеса выбирайте с мелкими звеньями, чтобы избежать защемления

Для детских качелей важно, чтобы ножки ребенка касались земли, иначе он не сможет сесть без посторонней помощи, а также раскачиваться и тормозить. К примеру, при росте до 80 см высота подвеса — 54 см, при росте до 139 см — 86 см.

Сиденье крепится к перекладине разными способами:

• С использованием пружины. К ригелю крепятся металлические скобы. Такой же элемент имеется на цепи. Между ними устанавливают тугую пружину, которая обеспечивает плавность раскачивания.
• Кольцами или скобами. В свою очередь требуется их крепление к перекладине. Подвес фиксируется к кольцам крюком или карабинами.

Виды садовых качелей из бревен

Игровые сооружения отличаются исполнением, способом установки, размерами и другими параметрами. Конструкции собирают своими руками по распространенным схемам и придумывают собственные эксклюзивные варианты.

В общих чертах все качели различаются способом установки:

Подвесные модели по способу установки и изготовлению своими руками считаются самой выгодной конструкцией. Изделие представляет собой сиденье, подвешенное на веревках или цепях к опоре. Чтобы не искать длинные ровные бревна, опорой используют растущее дерево. Веревки закрепляют на высокой толстой ветке

Для сиденья понадобятся короткие отрезки бревен, которые легко найти в посадке.

Важно! Подвесные качели бывают с широким сиденьем и узким, сделанным из одного куска бревна. Второй вариант является тарзанкой

На ней можно кататься сидя и стоя.

Переносные модели не вкапывают стойками в землю. Их ставят на поверхности грунта, а при необходимости переносят в другое место. Опоры делают устойчивыми. При виде сбоку они могут напоминать букву «Л», «А», «П» или перевернутую «Т».

На фото качели из бревна стационарного типа выглядят точно так, как и переносные конструкции. Отличием является только способ установки. Опоры закапывают в землю или заливают бетоном. Перенести качели на другое место невозможно без демонтажа. Если стойки залиты бетоном, их придется только спиливать.

Следующим различием качелей является их предназначение:

Модели семейного типа отличаются большими габаритами. Сиденьем выступает скамейка, обычно вмещающая одновременно 3-5 человек. Для конструкции нужны прочные опоры, надежные крепления. При изготовлении своими руками лучше использовать стволы из деревьев твердых пород.

Детские качели больше относятся к подвесному типу. Сиденье крепят к опоре веревками или цепями. Вмещает оно одного, а иногда двух человек

Сиденьем может быть кусок обычной доски или кресло со спинкой и подлокотником.

Важно! Детские качели не рассчитаны на большую нагрузку.

Модели для взрослых похожи на семейные качели. Их устанавливают не только дачники, но и владельцы коттеджей

Изделия рассчитаны на большую нагрузку. Часто конструкция выполнена обустроенной зоной отдыха. Отличительной чертой является наличие навеса или ограждающего каркаса, обтянутого москитной сеткой.

Перед началом сборки качели из оцилиндрованного бревна надо сразу определиться с моделью.

Качели в стиле пергола для дачи своими руками. ФОТО + подробная инструкция✅

Попробуем создать еще один вариант качелей в стиле перголы. Он также не будет отличаться особой сложностью, но будет иметь особый шик и свою изюминку.

Взглянем на подробные инструкции

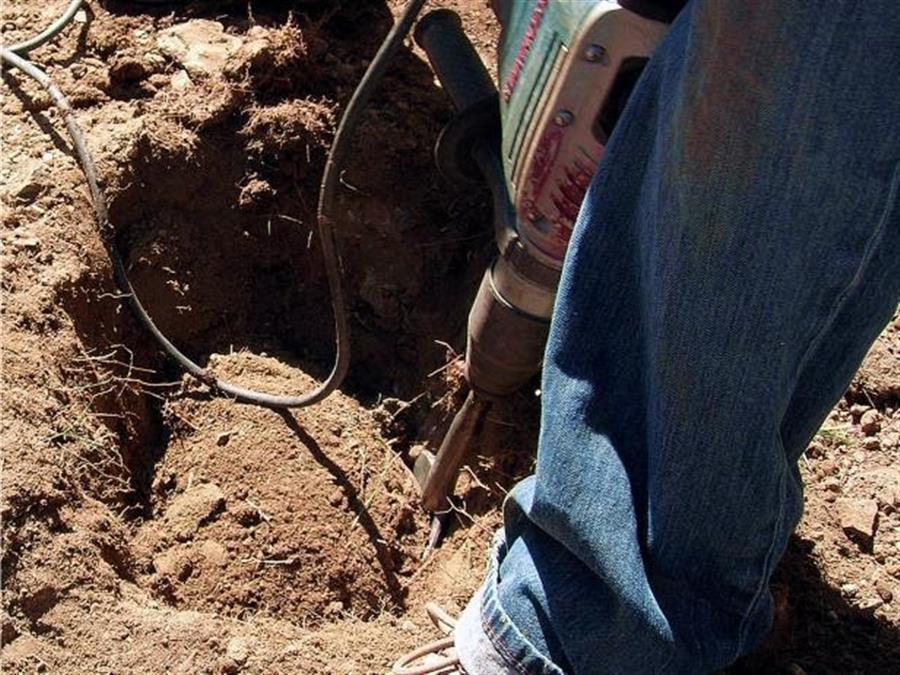

Сперва выкопаем две неглубокие ямки для установки столбов на которых будет крепиться вся конструкция

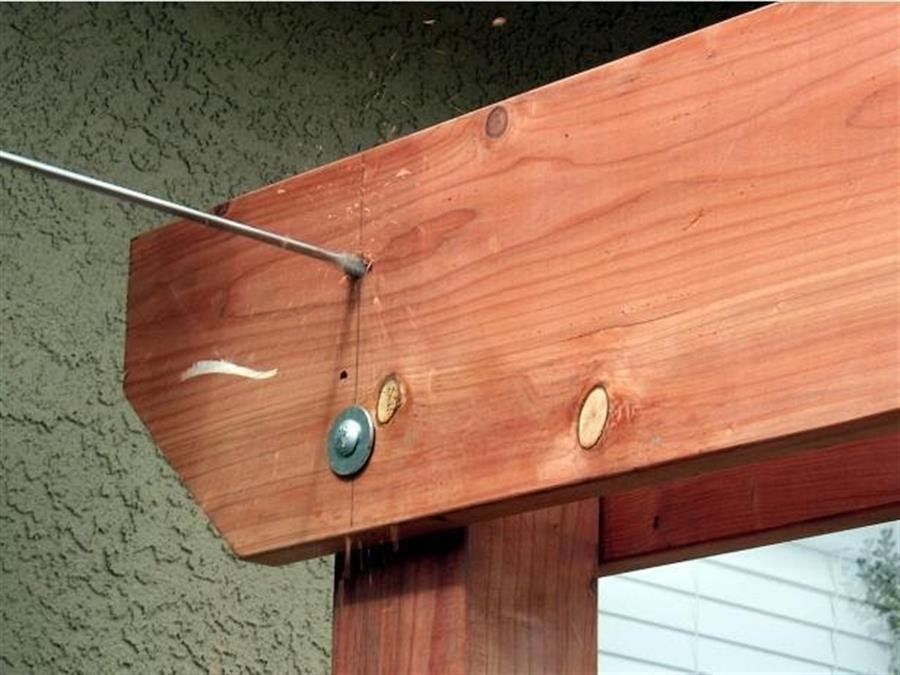

Затем установив столбы, крепим на них поперечную планку

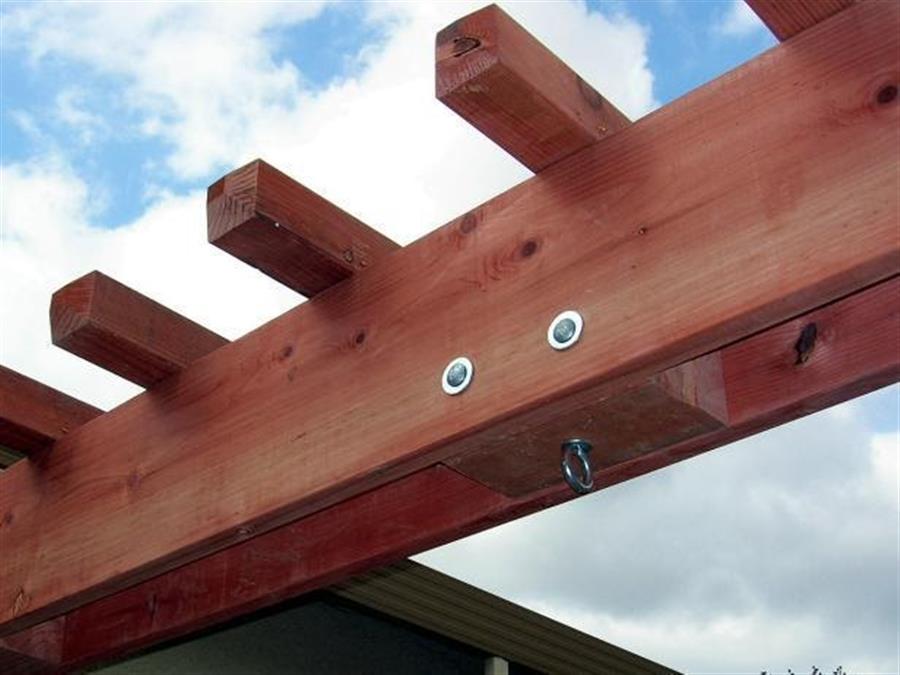

Сверху поперечины установим параллельно в ряд несколько деревянных реек и закрепим посередине винт-петлю для качелей

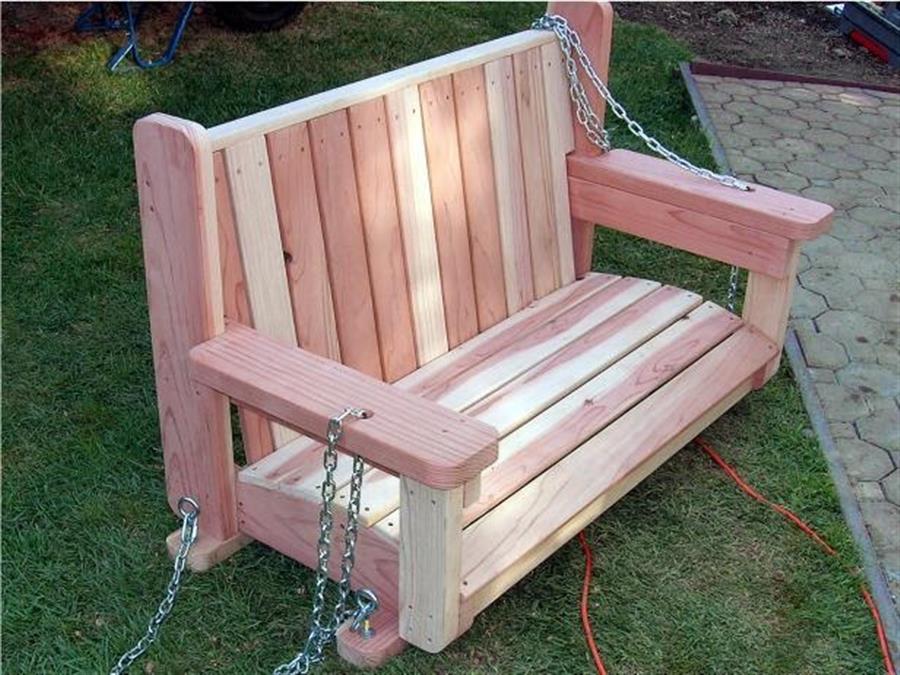

Устанавливаем на скамейку цепи или веревки для того чтобы подвесить её

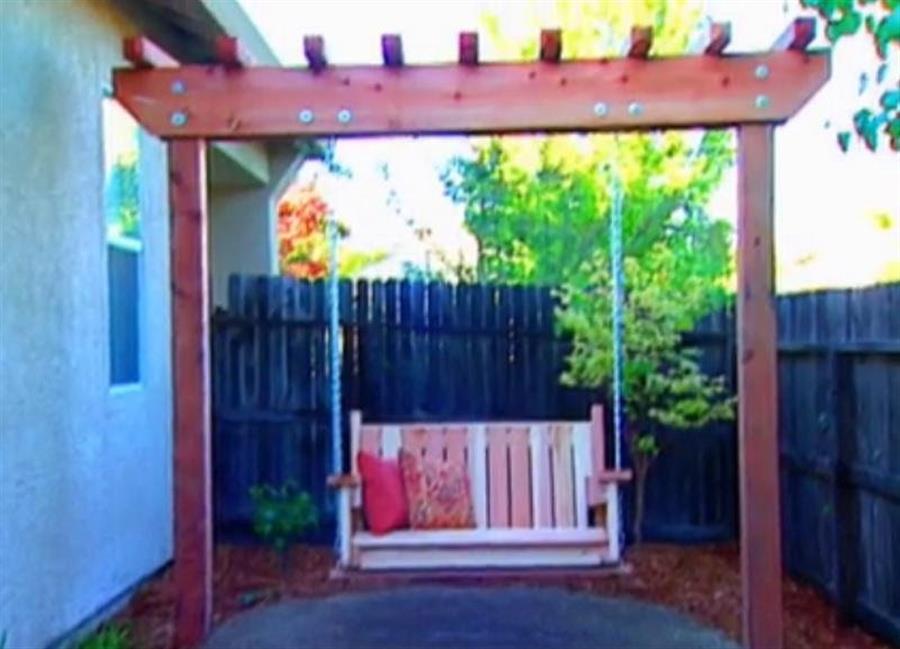

Подвешиваем скамью на петлю. Готово. Можем отдыхать

Источник фото: diynetwork.com

Читать полностью (ссылка)

Сварной метод

Можно сделать своими руками садовые качели из трубы при помощи сварки. Это более долговечная и надежная конструкция. которая выдерживает большие нагрузки:

1. Нужно сварить стойки опор под углом около 30-35º.
2. Дополнительно следует создать для них горизонтальную перемычку. Эта планка приваривается к боковинам на высоте около 1/3 от поверхности земли.
3. Далее нужно приварить к боковым стойкам одну верхнюю перекладину. Проще это сделать, если есть специальная заготовка. В нее будет входить три трубы. Две из них – это боковые элементы конструкции. Третья – верхняя труба, к которой будут крепиться качели.
4. Можно также приварить треугольник к верхней части стоек. Он создается из пластины. В нем делают отверстие. Головку болта нужно отрезать болгаркой. Диаметр болта должен быть немного меньше, чем у перекладины. Эта шпилька устанавливается в трубу. Ее закрепляют болтовым соединением. Для этого в обеих деталях нужно предварительно просверлить сквозное отверстие.
5. Конец шпильки продевается в треугольную заготовку. Она уже была приварена ранее к стойкам. Далее нужно затянуть шпильку гайкой и контргайкой.
6. После этого опоры бетонируют в грунте. Заглубить такую конструкцию нужно на глубину 50 см.
7. Когда раствор застынет, можно навесить на опору качели. В перекладине просверливают отверстия. В них вставляют анкерные болты соответствующего размера (выбирают в соответствии с максимальной нагрузкой на сидение). Такой анкер должен иметь крюк. К нему впоследствии будет прикреплена веревка или цепь.
8. Сечение металлического троса или цепи должно составлять не менее 7 мм. Можно использовать канат для транспортировки авто, шнур от снаряжения альпинистов.
9. Если планируется подвешивать сидение к цепи, лучше отдать предпочтение оцинкованным вариантам. В противном случае они будут ржаветь, их придется часто красить.

Особенности отделки

Красивые деревянные качели никак нельзя представить без отделки и украшения. При этом попробовать себя в роли резчика может даже непрофессионал — для этого нужно иметь электролобзик и немного фантазии. Помните, что с твердыми породами деревьев несколько проще работать — они хоть и с большей неохотой поддаются отделке, зато конечный результат будет смотреться в разы лучше.

Качели вы можете покрасить следующими материалами:

• краска по дереву/металлу;
• морилка;
• лак;
• антисептик.

Покраска

Садовую качелю покрасить лучше всего сразу после сбивки. Краску следует выбирать именно по дереву — она не только лучше ляжет, но и защитит материал от вредителей.

Садовые качели из металла своими руками

Классические садовые качели изготавливаются из металла. В таких изделиях каркас может быть либо сварным, либо сварно-разборным. Если выбрать первый вариант, то придётся учиться работать со сварочным аппаратом. Разборные конструкции скрепляются при помощи гаек и болтов.

Чертежи и схемы

Чертить схемы можно, если определились с габаритами сооружения. Следует учесть ширину, длину, количество материалов, а также собственные навыки.

Существуют многоместные качели разных форм и размеров. На некоторых из них можно отдыхать лёжа, другие же не предполагают горизонтального расположения. На иллюстрации ниже изображена конструкция со сборными каркасными сваями и сварным сидением.

При умении производить сварочные работы можно попробовать изготовить то, что продемонстрировано на иллюстрации. Но проще всего заменить сидение на такое же, сделанное из дерева либо собранное из металлических балок. Тут всё зависит лишь от уровня мастерства и фантазии человека.

Большой популярностью в сфере ландшафтного дизайна пользуются дачные качели на одно место. Выглядят они совсем иначе и изготавливаются по совершенно другим чертежам.

Такую конструкцию соорудить непросто, так как придётся сваривать множество деталей, чтобы получилось округлое сидение. Либо же его можно заменить на любое другое, выполненное из иных материалов и обладающее простой формой. Некоторые умельцы отдельно покупают соломенные, деревянные, пластиковые кресла и подвешивают их на крепления.

При желании на любые качели можно установить дополнительные элементы: крышу, уберегающую от осадков, подставку под ноги, ручки и подлокотники для удобства отдыхающих.

Необходимые инструменты и материалы

Инструменты и материалы, которые понадобятся для сооружения качелей из металла, у всех будут разными — в зависимости от выбранной схемы и чертежа.

Из основных потребуется:

• металлические балки;
• скрепляющие элементы (шурупы, рым-болты, контргайки, гроверы) ;
• сверло;
• сварочный аппарат;
• крепления для цепей, верёвок или иных держателей;
• готовое купленное сидение либо заранее сооружённое самостоятельно.

Пошаговая инструкция

Изначально надо решить: будет ли конструкция вкопана в землю либо подразумевается прикручивание устойчивых ножек. При первом варианте надо сделать замеры и копать ямки, чтобы потом вставить туда каркасные сваи. После помещения каркаса в землю его заливают бетоном, иначе сооружение расшатается.

После надо заняться скреплением деталей. Отверстия сверлят самостоятельно либо приобретают байки с уже сделанными дырками. Рым-болты вставляются в вертикально просверлённые в перекладине отверстия и контрятся гайками с гроверами с обеих сторон.

Сидение надо собирать заранее. Никаких конкретных рекомендаций дать нельзя, так как все дачники предпочитают разрабатывать индивидуальные проекты. Начинающим мастерам сварочными работами заниматься не следует — гораздо легче присоединить к каркасу деревянное сидение, сколоченное из досок, сплетённое либо купленное в магазине. Конкретно этот чертёж предполагает использование готовой конструкции.

Если основа уже есть, то осталось покрасить её, прикрепить карабины, повесить цепи, и качели готовы. В данном случае используются крупные карабины с защёлкой, которые не дадут креплению разогнуться при больших нагрузках. Снизу цепь прикована к самодельным ручкам, закрученным из металлической балки средней толщины.

Данная схема подразумевает навешивание поликарбонатной крыши. Если металлические балки закрученные, а не прямые, как это показано на фотографии, то придётся присоединить ещё две штуки по горизонтали и к ним крепить поликарбонат. Если же они прямые, как у обычных детских качелей, то крыша будет узкой. К верхней свае, расположенной горизонтально, перпендикулярно прикрепить 3-4 маленьких балки, на которые впоследствии и положить крышу.

При выборе круглых качелей придётся докупать дополнительные материалы.Они ставятся на подставку, а не закапываются в землю. Сами сваи могут быть как прямыми, так и закрученными.

Самый простой вариант сооружения таких качелей заключается в следующем:

1. Сначала нужно сварить подставку и каркасную основу.
2. Сверху прикрепить крупный карабин либо крючок.
3. Подвесить на цепь, верёвку или канат шину, круглое плетёное либо плотное тканевое кресло, закреплённое на сваренных байках.

Самостоятельное изготовление

Решив сделать качели из дерева своими руками, возьмите в качестве образца простую конструкцию. Она получится надежной и не потребует от вас профессиональных столярных навыков для стыковки деталей.

Рассмотрим последовательность сборки садовой качалки из бревен, веток и горбыля.

До начала работы нужно подобрать ровные стволы деревьев или бревна небольшого диаметра (до 15 см). Они пойдут на изготовление боковин. Длина материала должна быть не менее 2-х метров. После этого нужно сделать эскизный чертеж. На нем указываются все размеры и способы соединения деталей.

Изготовление каркаса начинают с боковин. На бревнах размечают места соединительных врубок. Затем ножовкой и стамеской выбирают древесину и сверлят отверстия для стяжных болтов.

В нижних частях опорных ног вырезают пазы для установки боковых затяжек. Можно прикрепить их к стойкам без врубки, «внахлест». Однако, такое соединение получится не достаточно жестким.

Следующий шаг – установка поперечины (ригеля) из бревна. Для этого боковины выставляют вертикально и закрепляют временными связями. Уложив ригель на развилки стоек, его фиксируют к ним шурупами через стальные уголки.

Для повышения жесткости рамы, ее усиливают укосинами. Их можно сделать из толстых веток или обрезков бруса.

Собрав раму, приступают к изготовлению скамейки. Ее несущую основу, к которой будут крепиться доски спинок и сиденья, можно сделать из профильной трубы. Без хороших столярных навыков собрать такие элементы из древесины будет сложно.

Порезав трубу по размерам чертежа, отрезки сваривают встык и сверлят в них отверстия для крепления досок. Для подвешивания скамейки на верхнем и нижнем концах профильной трубы сваркой фиксируют стальные кольца. К ним будут крепиться цепи с карабинами.

В ригеле сверлят сквозные отверстия под рым болты.

Под гайку, затягивающую крепежный болт, нужно подложить стальную шайбу диаметром не менее 6 см и толщиной 3-4 мм. Для исключения откручивания на гайку следует накрутить контргайку и крепко ее затянуть.

Для быстрого крепления и удобного регулирования длины цепей рекомендуем использовать карабины. Их поочередно заводят в кольца подвесов. После этого проверяют ровность установки скамейки. При необходимости регулируют ее положение, добавляя или уменьшая количество свободных звеньев.

Для более надежной фиксации деревянные качели можно заглубить в грунт. Для этого следует выкопать ямки глубиной 20-30 см, установить в них концы стоек и засыпать смесью щебня и песка. Для защиты от гниения древесину, контактирующую с грунтом, нужно тщательно обработать антисептиком.

Сверху качели можно накрыть легким навесом. Для этого к верхним торцам стоек саморезами прикручивают две толстые ветки. К ним крепят несколько досок и покрывают их шифером, тростником или металлочерепицей.

Садовые качели своими руками из дерева

Деревянные конструкции естественным образом вписываются в концепцию ландшафтного дизайна. В хозяйстве всегда можно найти материал для заготовки из древесины: брус, брёвна, доски. Простота обработки, пластичность дерева — ещё одно достоинство. В отличие от металла не так сильно греется на солнце.

Долговечность конструкциям придаёт обработка средствами, препятствующими проникновению влаги в материал, лаками, образующими плёнку на поверхности.

Также возможен вариант сборки качелей из дерева и металла

Каркас делают такой же формы, как для металлоконструкций. Для постройки качели выбирают модель, делают её схему. Перед черчением решают какой вид дерева будет применяться.

Раскладка материала на 3–х местные качели.

Конструктивные элементы	Материала, размеры (мм)	Количество
Опорный каркас	Брус — боковая опора: 100 х 100.	4 штуки (3 метра)
Ригель	Брус: 80 х 80.	2,5 метра/погонных
Скамейка, спинка	Брус 45 х 56 (рама). Обрезная доска: 30 х 100. Облицовочная доска: 26 х 46.	12 метров/погонных. 6 метров. 18 метров/погонных.
Крепление	Болты, саморезы, уголок из металла, рым–гайки (крепление качели)

Замеры делают метром, ровность конструкции проверяют уровнем, строительным уголком. Детали раскраивают пилой, электролобзиком. Шлифуют наждачной бумагой, болгаркой со специальной насадкой. Для вкручивания саморезов используют шуруповёрт, отверстия в дереве делают дрелью свёрлами разного диаметра.

Советуем посмотреть видео: простая сборка деревянных качелей своими руками.

1. Размечают заготовки по чертежу. Пилой, элекролобзиком раскраивают заготовки.
2. Собирают боковые стойки А–образного каркаса (брус 100 х 100 мм). Для устойчивости их соединяют боковыми стяжками (доска 30 х 100 мм), скрепляют болтами.
3. Соединяют готовые боковые стойки перекладиной (брус 80 х 80 мм) с помощью болтов, металлических уголков.
4. Из бруса (56 х 53 мм) собирают две рамки: сидения (200 х 50 см) и спинки (200 х 65 см). На каркас на саморезы нашивают облицовочную доску.
5. В перекладине просверливают отверстие, вставляют болт, к нему прикрепляют рым–гайку и соединительное кольцо.
6. К краям скамейки, спинки прикручивают рым–гайки, протягивают через них трос (цепь, канатную верёвку) и соединяют с перекладиной.

Боковые стойки стационарных конструкций должны быть на 50–60 см длиннее. Перед заглублением в землю необходимо их обработать средствами, препятствующими проникновению в дерево влаги. Самый простой способ обмазать битумом.

Читайте на нашем сайте: как сшить подушки для качелей своими руками.
