Принцип работы геотермального отопления дома

Горизонтальная установка системы, работающей за счет тепла земли

Горизонтальная укладка внешнего контура используется в районах, где земля ежегодно промерзает на определенную глубину. Трубы размещают ниже этого уровня в траншею, протянувшуюся параллельно земле.

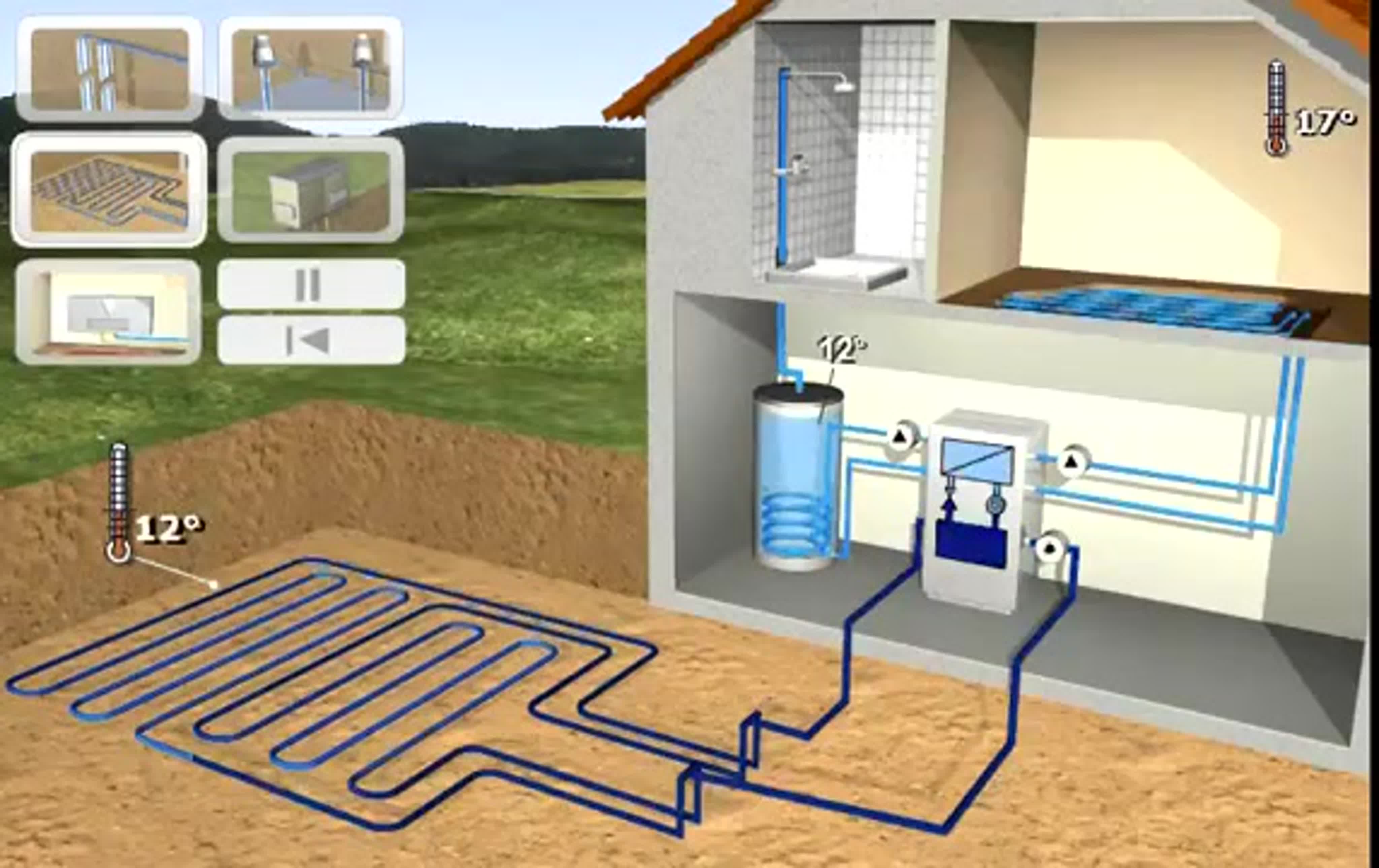

Фото 2. Установка геотермальной отопительной системы по горизонтальному принципу. Для подобной конструкции необходим большой котлован.

Циркулируя по прогретой земле, вода нагревается, поступает в тепловой насос, затем нагревает жидкость во внутреннем контуре. Отдав тепло, жидкость возвращается на новый круг по траншее.

В земле прокапывают траншеи, прокладывают трубы. Закончив с внешним контуром, специалист монтирует насос, затем прокладывает внутренний контур.

Важно! Землю, в которой расположены трубы, лучше засеивать овощами и плодовыми кустарниками. Деревья, при наличии, следует пересадить. Преимущество заключается в вариативности создания системы

Она подходит для осваиваемых участков земли, на которых только завершили строительство дома или загородного коттеджа

Преимущество заключается в вариативности создания системы. Она подходит для осваиваемых участков земли, на которых только завершили строительство дома или загородного коттеджа.

Недостатки заключаются в большом объеме работ по прокладыванию труб; в невозможности использования в холодных районах планеты. Горизонтальное геотермальное отопление ограничивает посадку деревьев на участке.

Принцип работы геотермального отопления

Тепла у Земли предостаточно. Зимой даже в прохладных регионах стоит копнуть несколько метров, как грунт перестает быть мерзлым. Соответственно, ниже он ещё теплее. А что, если собирать тепло из земли и направлять его на свои нужды? Так решили инженеры и придумали геотермальное отопление. Система собирает тепло из-под земли и аккумулирует его, а затем распределяет по дому.

Ключевой элемент отопительной системы – геотермальный тепловой насос. Он одновременно включён в два контура. Первый, внутренний – классическое внутридомовое устройство (трубы и батареи ). Внешний контур представляет собой теплообменник впечатляющих размеров. Он может располагаться в толще воды или под почвой. Теплообменник наполнен циркулирующей жидкостью с антифризом в составе.

Принцип устройства геотермального отопления

Функционирует система так:

1. Земля передаёт тепло теплоносителю (жидкости в трубах). Его движет компрессор.
2. Вода нагревает тепловой насос и оттуда поступает во внутреннюю систему: трубы и радиаторы.
3. Полезным элементом системы является буферная ёмкость. Она аккумулирует собранное тепло.

Внимание! Ещё один вариант – использование тепловой энергии грунтовых вод, залегающих не менее чем на 75 м в глубину. Она обладает высокой температурой и, поднимаясь, самостоятельно нагревает тепловой насос

Сам геотермальный насос по размерам не превышает стиральную машину. Обычно его размещают в подвале дома вместе с буферной ёмкостью. Оборудование, а особенно укладка труб под землю – довольно дорогостоящее мероприятие. Но создатели обещают, что геотермалика окупится за несколько лет.

При правильном монтаже и уходе за элементами системы она способна проработать до 100 лет. Производительность геотермального отопления высока. Потратив 1 кВт электроэнергии, насос выработает 4-5 кВт тепловой энергии. Для сравнения: обычный электрообогреватель с вентилятором не «переработает» 1 кВт электричества даже в 1 кВт тепла из-за естественных потерь.

Внимание! Принцип действия геотермального типа отопления схож с работой кондиционера. Соответственно, он может не только обогревать в холода, но и охлаждать помещение летом

Нужно только изменить настройки теплового насоса.

Разновидности конструкций внешнего контура

Расположить трубы наружного контура можно горизонтально и вертикально.

Горизонтальный способ

Такой контур называется коллектором. При всей своей трудоемкости горизонтальный способ размещения труб является самым простым, а потому он может быть осуществлен самим домовладельцем без привлечения высококвалифицированных специалистов и специальной техники. В среднем с одного метра горизонтального коллектора удается снять 20 Вт тепловой энергии. Устройство контура можно произвести по одному из двух вариантов:

Размещение в грунте

Трубы контура, имеющего вид змеевика, укладывают в траншеи ниже глубины промерзания.

Расстояние между соседними участками должно составлять не менее 0,7 м. Максимальная длина контура ограничивается значением в 150 м.

При большей длине гидравлическое сопротивление трубопровода достигнет значительных величин, что потребует применения более мощного насоса. Рентабельность системы при этом ощутимо сократится.

Если необходимо использовать несколько контуров, их длина должна быть одинаковой.

Площадка, отводимая под грунтовый коллектор, обычно имеет весьма значительные размеры. В среднем на каждый 100 кв. м отапливаемой площади приходится задействовать 240 кв. м угодий, на которых не допускается высадка деревьев и размещение построек (вся территория должна быть хорошо освещена солнцем).

С размещением в водоеме

Если не далее, чем в 100 м от дома имеется водоем, задача по устройству наружного контура существенно упрощается. Трубы можно расположить прямо на дне, не прибегая в этом случае к трудоемким и дорогостоящим земляным работам. Контур имеет вид спирали, что способствует снижению его гидравлического сопротивления. Благодаря высокой теплопроводности воды, а также ее перемешиванию в результате конвекции процесс теплообмена происходит интенсивнее.

Подходящим является любой водоем с достаточной площадью, который даже в самые суровые зимы не промерзает на всю глубину.

При сильных морозах глубина промерзания грунта или поверхностных вод может превышать среднее значение. Поэтому при определении глубины заложения коллектора на этот счет следует предусматривать запас в 20%.

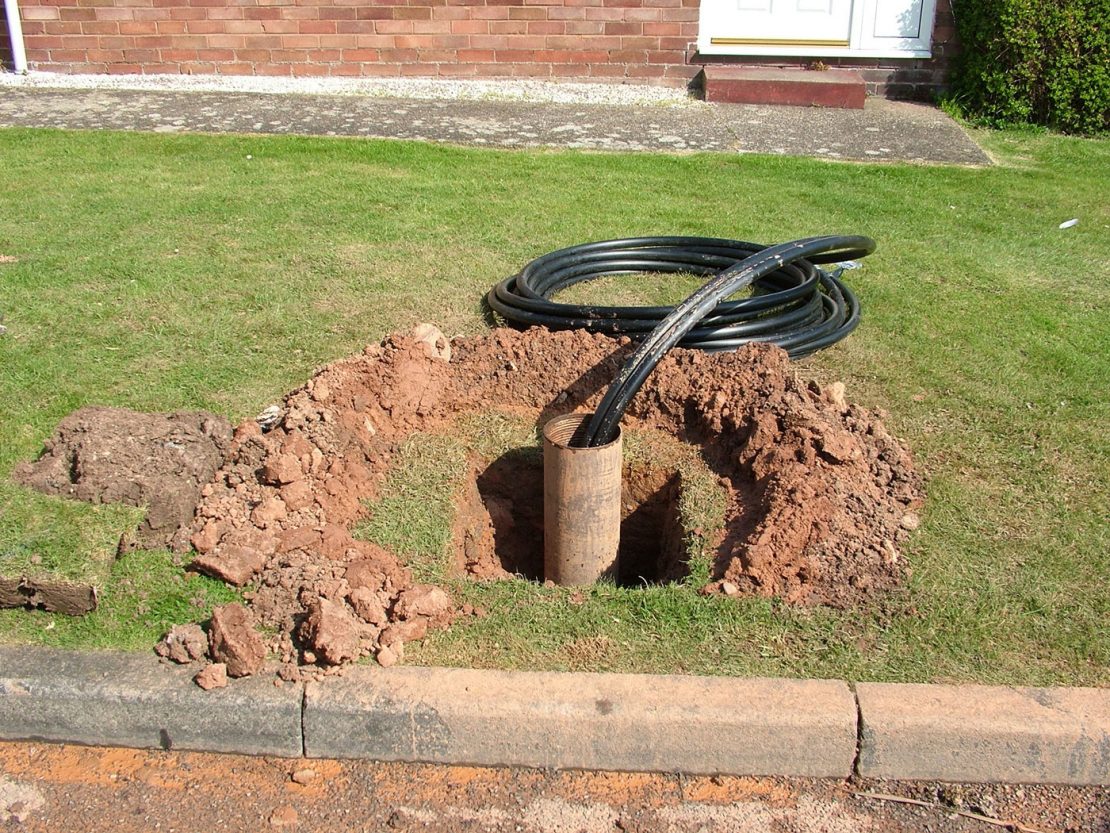

Вертикальный

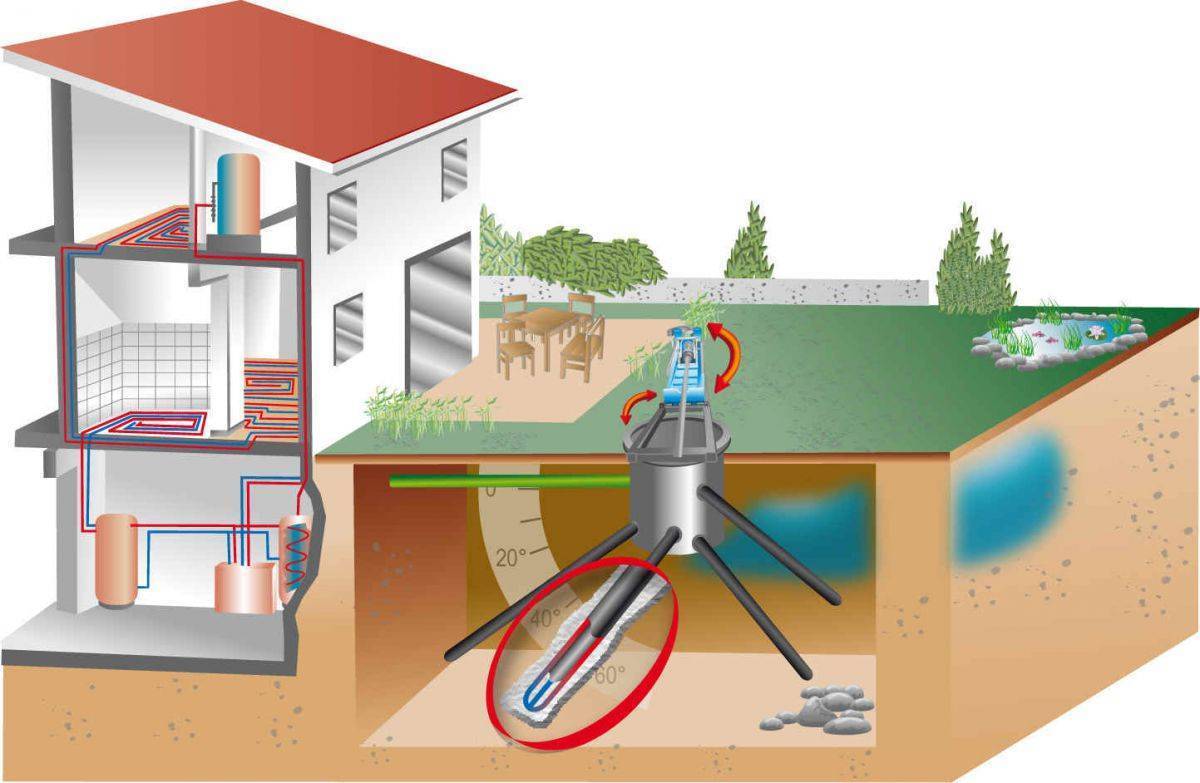

В этом варианте трубы внешнего контура помещают в скважины. Такую конструкцию называют зондом.

Вертикальный способ применяют при отсутствии достаточно обширной территории, необходимой для расположения горизонтального коллектора, а также в том случае, если на участке уже имеются элементы благоустройства, которые не хотелось бы разрушать.

Недостаток данной технологии состоит в отсутствии возможности самостоятельной реализации: придется потратиться на найм бригады бурильщиков, имеющих специальные механизмы.

Скважины имеют диаметр от 120 до 200 мм, а их глубина варьируется в пределах от 20 до 300 м. Сам контур чаще всего выполняют из полимерных труб диаметром не менее 32 мм. После погружения зонда скважину заполняют составом, имеющим высокую теплопроводность, например, бентонитом. Срок службы выполненной по всем правилам скважины достигает 100 лет.

Важное преимущество вертикальной конструкции наружного контура состоит в более высокой теплоотдаче. Здесь она в среднем составляет уже 50 Вт/м

Разумеется, так бывает не всегда

Конкретное значение зависит от типа грунта, его влажности и объема грунтовых вод

Разумеется, так бывает не всегда. Конкретное значение зависит от типа грунта, его влажности и объема грунтовых вод.

Сама по себе геотермальная энергия относится к возобновляемым видам, тем не менее, объем ее потребления не является бесконечным. Геотермальные тепловые насосы для отопления рекомендуется эксплуатировать не более 1800 часов в год. В противном случае скорость отвода тепла настолько превысит скорость тепловой регенерации грунта, что некоторые его участки вокруг скважины могут даже промерзать. Данное явление может сопровождаться проседанием отдельных слоев, разрушением наружного контура и целым рядом других нежелательных последствий.

Во избежание переохлаждения грунта его рекомендуют с приходом лета насыщать теплом путем переключения теплового насоса в реверсный режим (кондиционирование) либо с применением солнечных коллекторов.

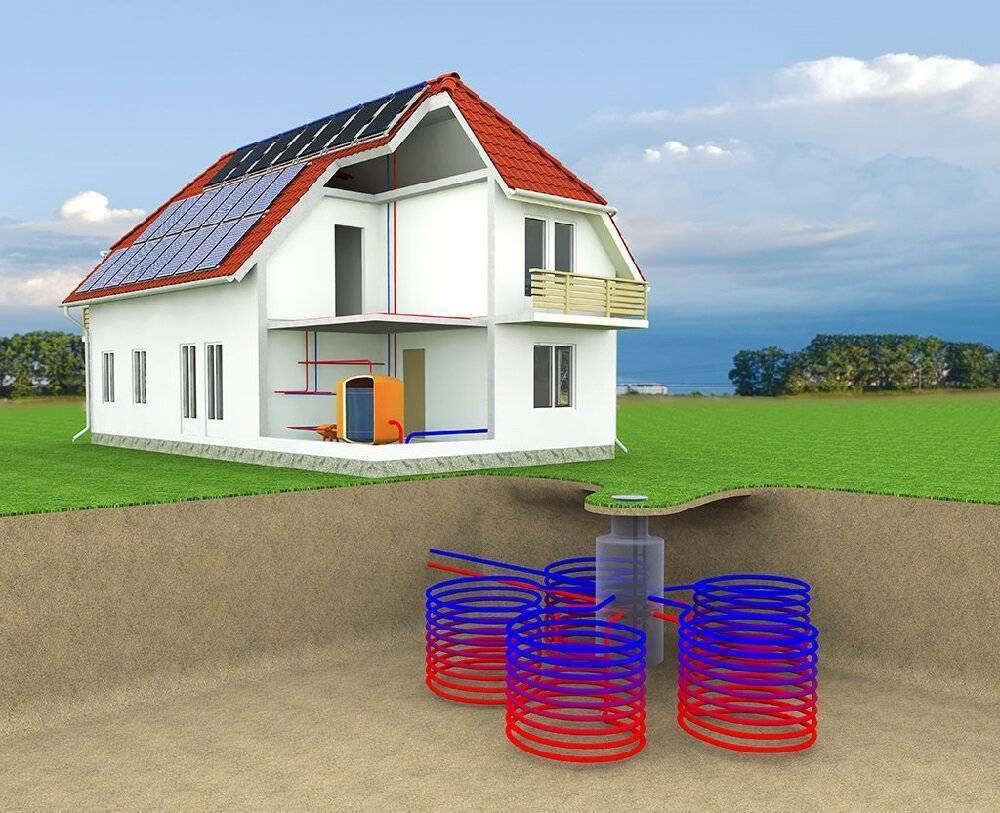

В этом случае трубопровод имеет вид цилиндрической пружины. Он занимает меньше места, чем горизонтальный, но также может быть изготовлен собственными силами.

Как сделать геотермальный агрегат своими руками?

Разобравшись, что такое отопление от земли, как работает насос, стоит продумать варианты изготовления оборудования своими руками.

Простых способов два:

• Из холодильника. Мастеру потребуется снять змеевик, расположенный на задней стенке агрегата. Чтобы сделать из змеевика конденсатор, деталь устанавливается в прочную тару из усиленного пластика или металла – главное, чтобы материал переносил пониженные и повышенные температуры. Теперь на всю конструкцию закрепляется компрессор, а в качестве испарителя используется пластиковая бочка. Систему соединить, оснастить схему полипропиленовыми трубами, которые присоединены к отопительной магистрали дома, можно запускать схему в работу.
• Из кондиционера. Тут меняются местами блоки наружный и внутренний. Испаритель не потребуется, он уже встроен во внутренний модуль, а конденсатор для передачи тепловой энергии стоит в наружном модуле. В систему нужно поставить четырехходовой клапан, а для источника тепла используется вода, воздух.

Тепловые насосы продаются в магазине, причем фабричные изделия могут оснащаться дополнительными функциями. Стоят насосы дорого, а учитывая затраты на все элементы контура, следует попытаться сделать насос из холодильника или кондиционера. Иногда мастера разбирают старые кондиционеры, затем из деталей комплектуют стандартные системы с испарителем, компрессором и конденсатором – схема простая, особого опыта не требует и обходится намного дешевле покупного насоса.

Способы реализации геотермальной установки

Такое отопление отличается между собой по способам установки теплообменника. На сегодня используются три разновидности:

1. Вертикальный теплообменник: отличается компактностью и более высокой себестоимостью установки в сравнении с другими видами. Для установки вертикального теплообменника не нужно использовать большую площадь, но понадобится использование специализированных бурильных установок. В зависимости от выбранной технологии глубина готовой скважины может достигать показателя до 200 метров, минимальный показатель — 50 метров. Срок службы системы составляет до одной сотни лет. Выгодно устанавливать такой вид геотермального отопления в случае монтажа на уже обустроенном участке. Ландшафт местности останется практически не тронутым.
2. Горизонтальный теплообменник: такой тип используется довольно часто. При монтаже горизонтального теплообменника трубы укладываются на большую достаточно глубину, которая обязательно превышает уровень промерзания грунта. Основной минус использования именно такой разводки заключается в том, что под монтаж коллектора необходимо использовать большую площадь. Трудно проложить такую систему на уже обустроенном участке.
3. Водоразмещенный теплообменник: такая установка является наиболее экономной по затратам среди всего разнообразия геотермального отопления, так как работает за счет энергии водных массивов. Такая система актуальна для тех домовладельцев, у которых на расстоянии сотни метров есть какой-либо водоем. Такой теплообменник наиболее выгодный, что делает его монтаж наиболее целесообразным среди всех разновидностей подобного отопления.

Виды насосов

В зависимости от теплоносителя на внешнем и внутреннем контуре системы, геотермальные насосы забирают энергию из грунта, водоема, подводных вод или воздуха. Установки отличаются друг от друга по сочетанию используемых элементов: тепловой насос земля-вода или вода-вода.

Тип вода-вода

Данная использует стабильно высокую температуру на большой глубине воды в течение всего года. Для таких целей обычно используют открытые водоемы, скважины, колодцы и промышленное сточные воды. Первый вариант самый легкий и дешевый, так как не требует бурения и огромного количества специального оборудования, но возможен только, если частный дом находится вплотную к озеру или реке.

Если предыдущий способ не подходит, используют более дорогой и сложный для монтажа потенциал подземных вод. Понадобится две скважины: из первой вода, проходя теплообменник, переходит во вторую сонаправленно с грунтовыми потоками.

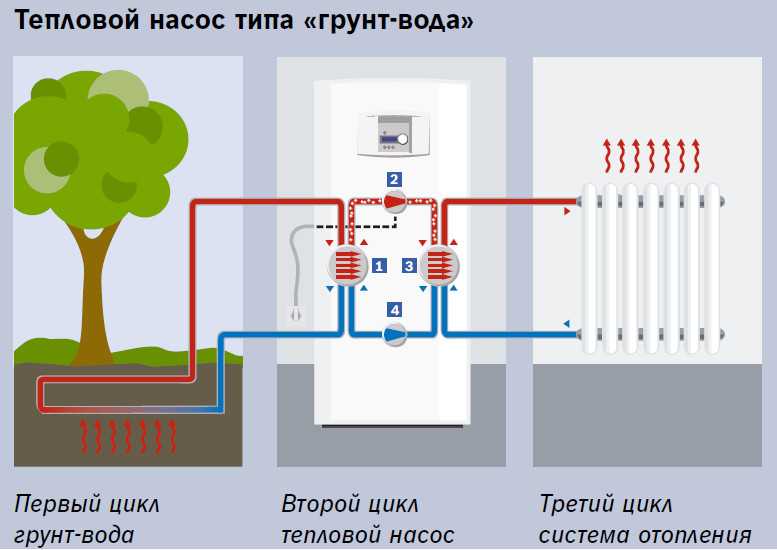

Тип грунт-вода

Тепловой насос грунт-вода практически такой же как тип вода-вода по принципу работы. Он один из самых продуктивных видов альтернативного отопления жилых домов. Тепловая энергия из почвы отбирается зондами или коллекторами, а затем передается в водяную отопительную систему дома. Такая система может работать даже по принципу холодильника, то есть в обратную сторону.

Затраченное на работу циркулярного насоса, управляющего блока и компрессорной установки электричество в среднем в 4 раза меньше, чем полученная «чистая» энергия.

Рекомендации по уходу и обслуживанию

После окончания пусконаладочных работ владелец управляет только двумя кнопками: включить/выключить и зимний/летний режим (отопление или кондиционирование), а также регулирует температуру в разных комнатах.

Ежегодный осмотр и обслуживание производят специалисты сервисной службы: контроль отсутствия утечек фреона, смазки, теплоносителя, работу автоматики.

Максимальной эффективности ГТН достигает, если определиться с выбором отопительной системы на ранних этапах проектирования здания. Тогда есть возможность выбрать оптимальные материалы и толщину ограждающих конструкций с нужной теплопроводностью и тепловой инерционностью.

Самые большие потери тепла обычно происходят через окна. Поэтому тройное остекление вовсе не роскошь, а экономически обоснованное строительное решение. Идеальный вариант — использовать стекла, способные отражать инфракрасные лучи.

Принцип действия и составные элементы

Геотермальная система отопления – это сложный инженерный комплекс сооружений, который требует больших материальных и временных затрат, однако при ближайшем рассмотрении выясняется, что будучи один раз установленной, такая схема обогрева полностью способна перекрыть потребность дома площадью до 150 квадратных метров в тепле и горячем водоснабжении. Широкое распространение получают данные системы в западной Европе, где на первом месте стоит забота об экологической чистоте и экономической выгоде.

Рассмотрим принцип работы геотермального отопления и основные его составляющие, для того, чтобы прийти к пониманию – насколько такие системы оправданы в повседневной жизни.

Тепловой насос

Сердце системы. Геотермальное отопление дома своими руками выполнить, возможно, но этот элемент лучше всего приобрести отдельно. Стоит заметить, что прежде чем приступать к закупкам оборудования и материалов необходимо провести тщательный расчёт суммарной ёмкости системы, е отдачи и соотношения этого показателя с тепловым потреблением строения.

Если этого не сделать вовремя – вся дальнейшая работа может пойти прахом. Самые узловые моменты всего комплекса мероприятий – это правильный расчёт ёмкости контуров и закупка соответствующего оборудования.

Тепловой насос состоит из компрессора и редукционного клапана, которые обеспечивают разность потенциалов на отдельных участках контура теплового насоса. Внутри труб находится фреон, который благодаря работе компрессора, получает ускорение, и проходя через клапан ускоряет своё движения. Это приводит к существенному подъёму температуры на участке перед компрессором, именно из этого участка, с помощью теплового обмена, и берётся основное тепло для обогрева помещений и горячего водоснабжения.

Контур является замкнутым и вся его задача состоит в том, чтобы увеличивать естественную температуру теплоносителя поступающего из внешнего контура с семи до пятидесяти пяти градусов по Цельсию. Происходит это, за счёт описанного выше процесса разгона фреона под давление в закрытом контуре с прохождением его через клапан.

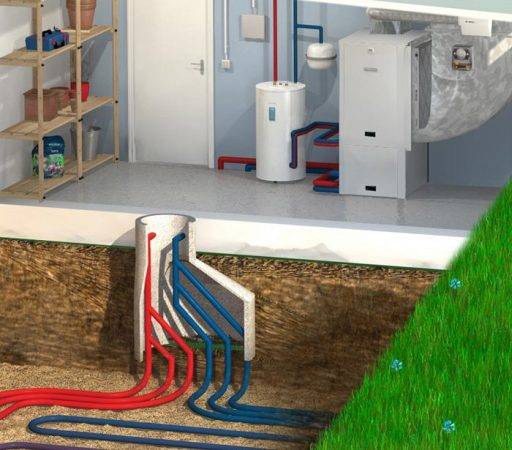

Тепловой узел располагают обычно в подвале или цокольном этаже, с температурой внешней среды в пределах пятнадцати градусов выше нуля, это поддерживает его стабильную работу.

Самый важны процесс перед установкой теплового насоса — это проведение всех расчетов правильно, в случае ошибки вся работа может пойти прахом.

Внешний контур

Представляет собой ещё один замкнутый контур, в котором по трубам движется антифриз, перемещаемый с помощью циркуляционного насоса. Основная часть контура находится на глубине до 3 метров под землёй, если речь идёт о горизонтальном исполнении системы, при котором трубы внешнего контура располагают горизонтально на большой плоскости.

Может располагаться также на дне водоёма, но только в регионах, где зимняя температура не опускается ниже нуля.

Описанная выше система требует монтажа на этапе заливки фундамента, что не всегда возможно сделать. В случае, когда необходимо смонтировать геотермальное отопление загородного дома на уже застроенном участке – бурят скважины глубиной от тридцати до ста метров, к слову, отдача тепловой энергии у вертикальных систем существенно выше, но стоимость их на порядок дороже, за счёт привлечения техники для бурения скважин.

Монтаж внешнего контура желательно производить на этапе заливки фундамента, в другом случае это будет более трудоемкий и дорогостоящий процесс.

Внешний контур

Служит уже непосредственно для обогрева внутреннего пространства дома и обеспечения горячего водоснабжения.

Тепло, собранное из грунта, переданное на тепловой насос, разогнанное и увеличенное в его закрытом контуре, передаётся через теплообменник во внутреннюю сеть дома, которая может состоять из тёплых полов, плинтусного отопления, воздушного отопление на водяных коллекторах и других элементах системы.

Выбирать, каким именно образом осуществить геотермальное отопление своими руками стоит, только тщательно изучив местность и условия, в которых предстоит работать данной схеме отопления. Для этого необходимо произвести замеры температуры почвы на участке под дом, в разные периоды в течение зимы, на разных глубинах.

Принцип работы геотермального отопления частного дома

Для прокладывания геотермального отопления, потребуется наличия таких составляющих, как контур, водоемы, оборудование в виде насоса, теплообменник. Стоит заметить, что электростанция в данном случае не нужна. Обогрев за счет недр земли может по принципу действия напомнить работу самого обычного холодильника, а сама система продолжает набирать популярность с каждым днем.

Земля нагревается за счет магмы, за счет чего она не промерзает снаружи. Тепловая энергия, получаемая при работе отопительной системы, используется для геотермального отопления, для чего и устанавливается специальный тепловой насос.

Принцип действия здесь особенный, так как:

• Ставится насос;
• Внутри земляной шахты прокладываются теплообменники;
• Проводится подключение грунтовых вод к насосу за счет водозаборника;
• Вода нагревается;
• Отправляется по пространству теплообменника.

Эта система отопления обладает важным преимуществом и заключается в том, что по электроэнергии нужны затраты только 1 кВт, а получить взамен можно энергии в пределах 4-6 кВт. К примеру, обычные кондиционеры не способны на преобразование даже 1 кВт электричества в 1 кВт холода. Устанавливая отопление за счет земли, можно окупить вложенные средства буквально за пару лет, однако, при условии грамотного подхода к монтажу и выбору оборудования.

Геотермальное отопление дома своими руками

Многие люди считают, что самостоятельно сделать геотермальное отопление дома можно только в тех местах, где есть высокая вулканическая активность или термальные источники, поэтому не видят перспектив использования такого вида отопления.

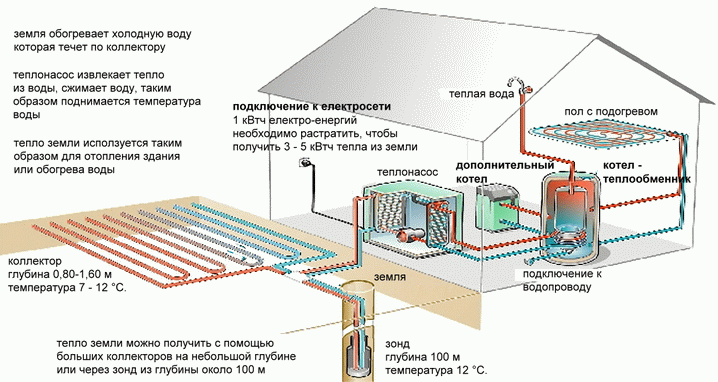

Схема геотермального отопления.

Принцип, по которому работает геотермальное отопление

Геотермальный насос работает по тому же принципу, что и холодильник или кондиционер. Такое отопление имеет один основной элемент — тепловой насос, который включен в два контура.

Внутренний контур имеет вид привычной нам всем системы отопления дома и состоит из радиаторов и труб. Внешний контур имеет внушительные размеры и располагается под водой или под землей.

Внутри указанного контура может находиться вода или антифриз, они принимают температуру среды и уже подогретыми поступают в тепловой насос.

Обратите внимание

Тепло, которое аккумулировалось, передается внутреннему контуру и от него нагреваются все помещения дома.

Главным элементом геотермального отопления является тепловой насос. Это небольшой агрегат, по размерам не больше стиральной машинки. Он имеет высокую производительность: затрачивая 1 кВт электроэнергии, он способен выдавать до 5 кВт тепла. Если сравнить такой насос с кондиционером, то последний на 1 кВт затраченной электроэнергии выдает всего 1 кВт тепловой энергии.

Как сделать геотермальное отопление своими руками у себя дома

Схема установки геотермического насоса.

Это один из самых дорогих и трудоемких видов отопления. Вам предстоит провести масштабные земляные работы, затраты на оборудование составят основную часть расходов. Перед тем, как приступить к созданию такого отопления своими руками, необходимо разобраться, какие системы применяются и в чем особенности их устройства.

Материалы, необходимые для установки геотермального отопления:

• полиэтиленовые трубы;
• тепловой насос;
• радиаторы отопления.

Классификация по типу:

• горизонтальный теплообменник используется наиболее часто, при этом трубы укладывают в землю на глубину, превышающую уровень промерзания почвы в вашей местности. Такой тип отопления имеет существенный недостаток — контур занимает большую площадь. Если площадь вашего дома 250 м², то для его обогрева придется уложить трубы на площади около 600 м², а это можно реализовать далеко не на каждом участке. Особенно неудобно делать такое отопление дома в том случае, когда территория уже облагорожена, например, от дерева коллектор должен находиться не ближе, чем на 1,5 м;
• вертикальный теплообменник имеет намного меньшие размеры, но стоимость его больше. Чтобы его установить, надо немного места, но придется использовать бурильное оборудование.

Скважина может быть от 50 до 200 м, но служить она будет до 100 лет. Такой способ удобен, когда территория загородного дома уже обустроена, не будет необходимости изменять существующий ландшафт.

Установить такой вид геотермального отопления полностью своими руками не получится, так как потребуется специальное оборудование для бурения скважины — водоразмещенный обменник является самым экономичным способом, он использует тепловую энергию воды. Его использование возможно, если до водоема не более 100 м.

Если говорить о сложности реализации данного проекта, то она довольно велика, и, если вы решите делать все своими руками, то наиболее доступным будет третий способ. Если вы приобретете дорогое оборудование, то монтаж надо проводить качественно, иначе система не будет нормально работать.

Преимущества геотермального отопления:

• для отопления используется энергия земли, а она возобновляется и практически неисчерпаема;
• безопасность, так как нет риска возгорания;
• нет необходимости доставлять и хранить топливо;
• нет вредных выбросов;
• нет необходимости в контроле системы, так как она работает в автономном режиме;
• почти нет расходов на обслуживание;
• очень высокий КПД оборудования.

Наиболее оптимально геотермальное отопление подходит в том случае, когда ваш дом имеет площадь до 150 м², такое отопление окупится уже через 3-4 года.

Чтобы собрать внешний контур, используют полиэтиленовые трубы. Чтобы рассчитать необходимую глубину скважины, надо учитывать, что на 50 Вт тепловой энергии требуется 1 м труб.

Если у вас тепловой насос мощностью 10 кВт, надо будет пробурить скважину глубиной около 200 метров.

Важно

Можно сделать несколько скважин, а для того чтобы не портить ландшафт, скважины сверлятся с одной точки, но под разными углами.

Хотя такой вид отопления и требует значительных первоначальных вложений, но он имеет большой срок службы и в скором времени все ваши инвестиции окупятся.

Как работает геотермальное отопление дома?

Геотермальное отопление дома очень схоже с работой холодильника или кондиционера с функцией обогрева. У них имеется тепловой насос, и в нем скрыт весь секрет. Так вот он применяется сразу для внешнего и внутреннего контура.

Чтобы организовать нужное вам отопление, вам обязательно понадобятся трубы и радиатор. Разберем функции каждого из них. Трубы нужны для того, чтобы вода могла перемещаться в вашем доме. Радиатор понадобится для того, чтобы при нагревании труб радиатор отдавал тепло в помещения

Важно еще и то, что трубы и радиатор нужны для образования контура. Как видите, внутренний контур (радиатор) не отличается большой масштабностью. А вот внешний – как раз наоборот

Он будет находиться под землей, если мы говорим о системе «земля-воздух». В некоторых случаях его можно использовать и под водой (вода-воздух)

А вот внешний – как раз наоборот. Он будет находиться под землей, если мы говорим о системе «земля-воздух». В некоторых случаях его можно использовать и под водой (вода-воздух).

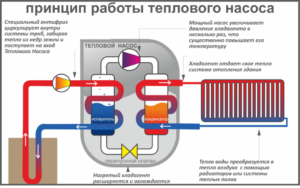

Схема работы теплового насоса

Внутри внешнего контура циркулирует вода, а иногда и антифриз. Жидкость (теплоноситель), которая находится в трубах под землей, начинает нагреваться. Далее, она отправляется во внутренний контур, где проходит тепловой насос. После него, подогретая вода течет в трубы, а радиатор переносит это тепло в дом. Ключевым фактором в данном виде отопления считается насос. Но ведь вам нужно еще и установить его куда-то. Если сравнивать его площадь, то она примерно равна стиральной машине. Естественно, что такому насосу обязательно понадобится электричество. Но потребляет он его мало, при том, что вырабатывает в 4-5 раз больше энергии в виде тепла. Теперь посчитайте экономию.

Самое недорогое оборудование работающее по принципу теплового насоса — системы воздух-воздух — это обычные сплит-системы с функцией обогрева, где в трубках используется газ фреон «сосущий» тепло из воздуха, грубо говоря. Отказавшись от обычных ТЭНовых обогревателей и установив канальную сплит-систему работающую до -15 -20 гр.С, получим экономию электричества примерно в три раза. А если установить геотермальное отопление земля-воздух, то в 4-5 раз, правда его установка обходится значительно дороже, но это быстро окупается.

Принципы устройства контуров

Выполнить установку системы силами только владельца участка сложно, так как вблизи здания нужно спроектировать конструкцию, состоящую из замкнутой системы труб, которая помещается на значительную глубину под землю, которая иногда достигает больше, чем несколько сотен метров. Тип конструкции теплообменника, а также габариты коллектора зависят  от ряда параметров, среди которых основные тепловодность грунта и глубина залегания.

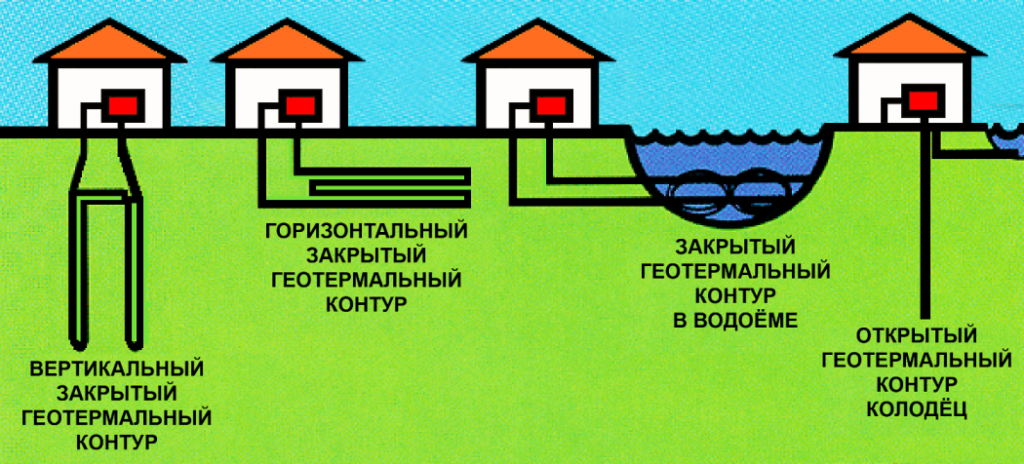

Теплообменники различных видов

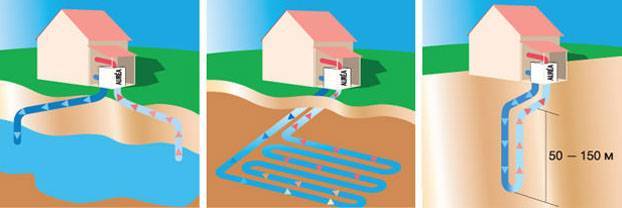

Выделяют три схемы оборудования системы геотермального отопления, то есть устройства наружного контура для аккумулирования энергии.

1. Наиболее оптимальным является устройство вертикального теплообменника с насосом. Для реализации такой схемы необходимо специальное оборудование и существенные финансовые вложения для бурения скважины, располагающейся под землёй на глубине от 50 до 200 метров. В этом случае используется тепло глубоко залегающих грунтовых вод, обладающих высокой температурой. Вода проходит по тепловому насосу через теплообменник, где отдаёт своё тепло, после чего сбрасывается обратно в грунтовые воды ниже по течению. Расходы в этом способе установки оправдываются результатом, так как срок эксплуатации скважины достигает 100 лет.
2. Похожей на предыдущую и довольно дорогостоящей является схема обустройства в шахте глубиной 75-100 м. специального резервуара с антифризом, который греется от температуры грунта, после чего тепловой насос гоняет антифриз по кругу. После отдачи тепла антифриз сбрасывается в резервуар под землёй.
3. Более простая в проектировании схема горизонтального теплообменника, при которой под землёй располагаются трубы таким образом. Чтобы они были ниже уровня промерзания почвы зимой. Отрицательной стороной этой схемы является необходимость задействования под коллектор значительной площади. Для примера под небольшой дом площадью в 200 кв.м. нужно занять площадь равную 500 кв.м. Расположение труб нужно сделать таким образом, чтобы до ближайшего дерева было не менее 1,5 метров.
4. Следующая схема применима в том случае, если загородный дом размещается не далее чем в 100 метрах от водоёма. Она достаточно дешёвая, для осуществления проекта не требуется проведения земляных работ, размещение теплообменника должно быть осуществлено таким образом, чтобы глубина была достаточной для не промерзания, подо льдом зимой должно оставаться не менее, чем 1-1,5 метра воды до верхней точки зонда.  Предпочтительнее, чтобы течения в водоёме не было, по его дну прокладывают горизонтальные зонды, которые поглощают тепло. Такую схему может осуществить владелец загородного дома самостоятельно.

Сборка внешнего контура происходит из полиэтиленовых труб, согласно предварительным расчётам соотношение 40-50 Вт тепловой энергии должно приходиться на 1 метр коллектора. Соответственно, если производительность насоса равна 10 кВт, то скважина должна быть протяжённостью около 160-200 метров. В некоторых случаях выгоднее пробурить несколько неглубоких скважин вместо одной большой, для того чтобы в итоге получилась нужная расчётная глубина. Для того чтобы сохранить ландшафт участка проектировщики пользуются кластерной технологией, при которой осуществляется бурение скважин в разных направлениях из одной точки.

В заключение статьи прилагается видео с конкретным примером.

Принципы обустройства

Принципы обустройства

Чтобы получить эффективное геотепло необходимо производить монтаж системы в несколько этапов. Установку можно производить своими руками, не прибегая к помощи специалистов. При необходимости может потребоваться профессиональное оборудование для бурения.

Первый этап выполнение предварительных расчетов

Для равномерного обогрева дома перед началом монтажных работ следует произвести расчеты. Основные вычисления производятся в соответствии со следующими показателями:

1. Температура грунта. На глубине 15-20 м нагрев почвы может составлять от 8 до 100 °.
2. Показатель тепловой мощности (усредненное значение составляет 0,5 кВт на 1 метр).
3. Взаимодействие с внешними факторами: климат в местности, наличие грунтовых вод и влажность. Эти значения влияют на качество теплоотдачи.

Нужно учитывать тот фактор, что на теплоотдачу влияет наличие влажности в грунте. Сухая почва проводит тепло около 25 Вт на 1 м, а при наличии грунтовых вод это значение увеличивается до 110 Вт.

Показатель работоспособности теплового насоса не должен превышать 1800 часов за год. В противном случае снижается эффективность отопительной системы, а износ увеличивается.

Для предотвращения промерзания почвы необходимо забирать тепло с ресурса в умеренном количестве. Систему нужно использовать не только в качестве обогрева, но и для охлаждения дома. Насос забирает тепло в землю, и охлажденный воздух поднимается наверх. При этом земля прогревается и не возникает переохлаждения.

При расчете следует учитывать процент теплопотери в помещении. В больших домах значение больше и достигает 9 кВт. Для эффективной работы насоса рекомендуется добавить еще 10-15 % мощности для запаса.

Второй этап монтаж и подходящее оборудование

В качестве теплообменника можно приобрести готовую деталь или использовать змеевик от холодильника.

Вертикальный способ расположения системы требует наличие профессионального оборудования для бурения и является более трудоемким процессом.

Тепловой насос устанавливается в доме. Он не занимает много места и не требует отдельной котельной. Подключение насоса к системе не составит труда.

Основная сложность монтажа геотермального отопления является установка внешнего контура.

Хорошим вариантом места установки является наличие водоема, находящегося не более 100 м от дома. Если водный источник  не находится в собственности пользователя, необходимо получить разрешение на установку отопительной системы. Глубина водоема должна составлять не менее 3 м с площадью около 200 кв.м.

Чтобы расположить трубы в грунте необходимо выкопать траншею на свободном участке. На 100 кв.м. приходится 250-300 кв.м. подготовленного коллектора.

Траншею необходимо выкопать глубже предела промерзания грунта. Дно приготовленное для укладки труб засыпать песком. Контур прокладывается в форме змейки с U-образной формой на концах. Обвязка состоит из трех или четырех рядов. Материал труб можно выбрать и пластиковый. Самое главное они должны выдерживать давление до 6 бар. После завершения монтажа внешний контур засыпается песком.

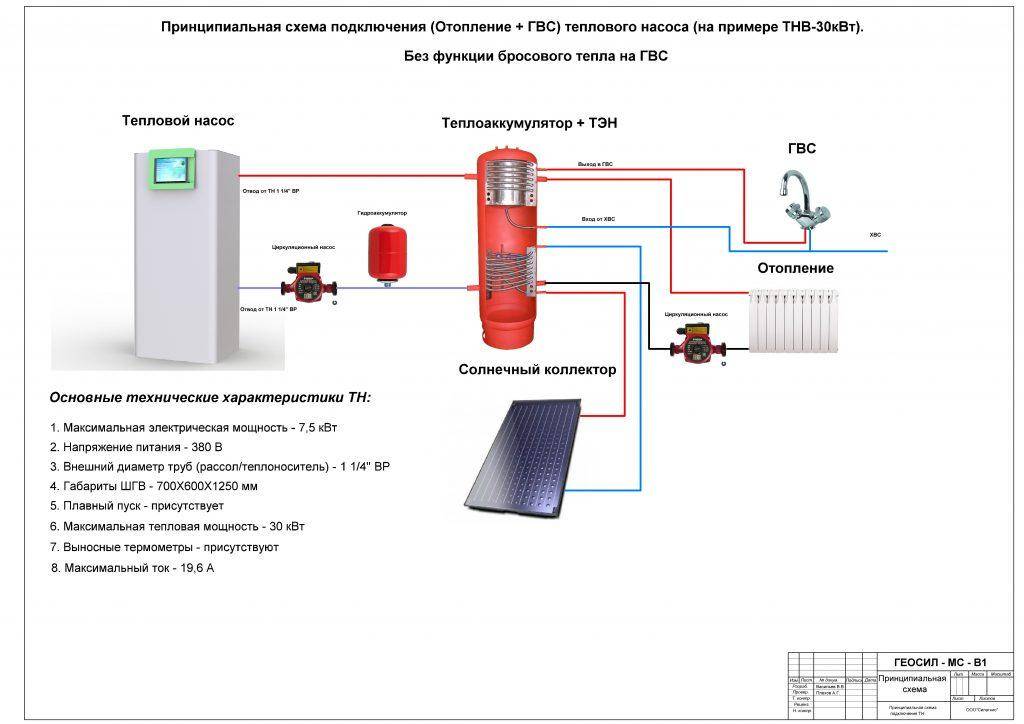

Третий этап подключения теплового насоса к отоплению

Подключение теплового насоса к отоплению

Тепловой насос в геотермальном отоплении подключается по аналогичной схеме, как и в других отопительных системах. Соединение производится согласно следующему алгоритму:

• Оба контура подводятся к дому со стороны места расположения теплового насоса.
• Теплонасос подключается к буферной емкости согласно инструкции. От бака отводится холодный контур для системы теплого пола и производится подключение батарей через стояки.
• К насосу дополнительно подводится холодный и теплый контур для соединения с водонагревателем.

Собранная по такому принципу система не только увеличит теплоотдачу, но и поможет сэкономить на коммунальных платежах.
