Отопительный газовый котел Buderus 24 квт: устройство одноконтурного прибора, а также инструкция по эксплуатации и отзывы

Устройство

Газовые котлы серии Logamax u072 имеют конструкцию, мало отличающуюся от устройства большинства подобных агрегатов.

Основным элементом является газовая горелка закрытого типа, производящая нагрев теплоносителя в медном первичном теплообменнике. Горячий теплоноситель, выходя из него, поступает во вторичный теплообменник пластинчатого типа, где производится подготовка ГВС.

После этого ОВ проходит в узел смешивания, где происходит подмешивание некоторого количества остывшего обратного потока для получения нужной температуры. Затем теплоноситель выходит из котла и направляется в отопительный контур. Перемещение ОВ обеспечивает циркуляционный насос.

Для подачи воздуха в грелку и вывода дыма в конструкцию включен вентилятор турбонаддува.

Управление работой и настройка режима происходит посредством платы управления с внешним дисплеем, на котором отображаются текущие настройки или системные сообщения.

Одноконтурные модели

Настенные котлы газовые одноконтурные Buderus представлены моделями Logamax U052, U054, U072:

• U052 – отличается высокой экономичностью – максимальный расход газа 2,61 м³/час; закрытая топочная камера; расширительный бак емкостью 8 л; имеет две модели мощностью 24 и 28 кВт;
• U054 имеет модулируемую горелку, работающую по принципу смешивания газа; расширительный бачок емкостью 8 л; мощность 24 кВт;
• U072 имеет скромные размеры и малый вес, поэтому не требует много места для установки; мощность агрегата 24 кВт; оснащен модулируемой горелкой, которая работает от 8,8кВт.

Модулируемая горелка успешно обеспечивает рабочий процесс как в стандартном, так и в экономном режиме, поддерживая тепло на минимальном уровне. Автоматика обеспечивает переключение с одного температурного режима на другой, что способствует экономному расходу топлива.

Любая из представленных одноконтурных моделей имеет возможность установки водонагревателя косвенного нагрева.

…

Узнайте подробно о настенных котлах Buderus мощностью 24 кВт

Характеристики и особенности котлов Buderus

Про газовые котлы Будерус мощностью 60 кВт читайте тут

Немного о фирме-производителе

Buderus – крупный производитель отопительного оборудования и других систем контроля за климатом. Производя отопительную технику, Buderus поставляет также комплектующие, вспомогательные принадлежности и дополнительное оборудование:

• насосы;
• дымоходное оборудование;
• различные фитинги и арматуру;
• расширительные баки и другое комплектующее оборудование, как собственного изготовления, так и известных европейских производителей.

Buderus – это немецкая компания, активно продвигающая на отечественном рынке инновационное оборудование, которое позволяет в значительной мере экономично расходовать энергоресурсы и сокращать выбросы в атмосферу.

Главными задачами при производстве оборудования перед собой компания ставит:

• снижение затрат на эксплуатацию установленных систем;
• повышение экономичности оборудования;
• забота об экологии и окружающей среде.

Решая эти задачи, Buderus предлагает энергоэффективную отопительную технику – твердотопливные котлы собственного производства, а также полный спектр услуг по установке, подключению, запуску, наладке и обслуживанию этого оборудования.

Компания Buderus

Немецкая продукция в любых отраслях вполне заслуженно пользуется доверием и популярностью у покупателей. Концерн Buderus – не исключение. Компания со славным и долгим прошлым не сдает позиции и уверенно находится среди наиболее популярных производителей.

Компания отсчитывает свою историю, начиная с 1731 года, когда начал свою деятельность небольшой цех, занимающийся переработкой чугуна. Основной продукцией вскоре стали чугунные детали для очагов и печей, а затем и отопительные приборы в полной комплектации. В 2003 году, в годы массового поглощения и объединения отдельных компаний фирма качестве дочернего предприятия вливается в корпорацию Robert Bosch GmbH, и значительно расширяет сферу распространения своей продукции, в том числе, выходит на российский рынок.

В настоящее время компания имеет не только центральное представительство, но и собственные филиалы или дилеров в 24 городах на всей территории России, а также более 70 сервисных центров.

Удобство работы с этой компании оценили все строительные компании, занимающиеся монтажом отопительного оборудования. Основной принцип работы компании – совместное нахождение офиса, складских помещений и обучающих центров, благодаря чему, покупатели могут не только сразу приобрести выбранные твердотопливные котлы, но и получить теоретические и практические уроки по их правильному монтажу и эксплуатации.

Ассортимент отопительного оборудования у немецкого производителя Buderus способен удовлетворить потребности самых требовательных потребителей. В линейке продукции фирмы числятся несколько, кардинально отличающихся по техническим характеристикам типов отопительных котлов. Каждый тип продукции выпускается во множестве моделей, в зависимости от мощности и комплектации.

Рис. 2 Приборы на твердом топливе Buderus в ассортименте

Инструкция по подключению

Подключение котла производится после установки на выделенное место.

Настенные котлы монтируются на прочную вертикальную поверхность с достаточной несущей способностью, или на специальную опорную конструкцию — рампу. Напольные агрегаты ставят прямо на пол или на специальную демпфирующую подставку.

Присоединение коммуникаций (газ, вода, отопительный контур) производится с помощью специальных патрубков, имеющихся на внешней стороне котла. Необходимо внимательно следить за герметичностью соединений газовых труб.

Электропитание необходимо подавать через стабилизатор, все электроды должны быть присоединены в надлежащем порядке.

Заполнение котла водой производят до получения давления около 0,8 Бар.

Это необходимо для того, чтобы при нагреве теплоносителя давление не превысило предельного значения.

После этого производят включение котла и настройку температуры. Произойдет запуск горелки и начнется работа системы.

Первое подключение, настройку и пуск котла должны выполнять мастера из сервисного центра.

Указания по экономии энергии 3

приведены в инструкциях по эксплуатации

3Указания по экономии

регуляторов.

энергии

Горячая вода

Более низкая настройка терморегулятора

Экономное отопление

обеспечивает значительную экономию энергии.

Конструкция прибора обеспечивает снижение

расхода газа и загрязнения окружающей среды до

возможного минимума, одновременно гарантируя

Теперь Вы знаете, как при эксплуатации газового

высокий уровень комфорта. Подача газа в горелку

отопительного прибора Buderus обеспечить

регулируется в соответствии с необходимой для

экономное отопление. Если у Вас имеются

отопления жилья температурой. Если необходимая

дополнительные вопросы, обращайтесь к местному

для отопления температура понижается, прибор

специалисту по сантехническому оборудованию

продолжает работать с уменьшенным пламенем.

или напишите нам.

Специалисты называют данный режим работы

постоянным регулированием. За счет постоянного

4Общие характеристики

регулирования обеспечиваются минимальные

колебания температуры и равномерное

Краткая инструкция по эксплуатации

распределение тепла в помещениях. Таким

Краткая инструкция по эксплуатации расположена

образом возможно, что прибор будет работать

слева, за щитком панели управления.

более продолжительный период времени и, тем не

менее, потреблять меньше газа, чем периодически

Очистка кожуха

включающийся и выключающийся прибор.

Протереть кожух влажной тряпкой. Не

Регулирование отопления

использовать острые предметы и едкие моющие

средства.

В соответствии с действующими стандартами и

законами должна быть обеспечена регулировка

Характеристики прибора

отопления посредством регулятора температуры

При обращении в сервисную службу Buderus

помещения и термостатных вентилей радиаторов.

целесообразно сообщить более подробные данные

Системы отопления с регуляторами

о Вашем приборе.

температуры помещения

Эти данные приведены на фирменной табличке или

Температура в помещении, где установлен

на наклейке с характеристиками прибора (поз. 295,

регулятор температуры помещения (основное

стр.4).

помещение), определяет температуру в других

помещениях. В основном помещении не должны

Обозначение прибора

быть установлены термостатные вентили

(например, Logamax U022-24K):

радиаторов. Терморегулятор прибора следует

установить на максимальную расчетную

…………………………………………………………………………….

температуру системы отопления. В положении «E»

достигается максимальная температура подающей

магистрали 75°C.

Дата изготовления (FD…):

В каждом помещении (за исключением основного)

можно регулировать температуру по отдельности

…………………………………………………………………………….

посредством термостатных вентилей радиаторов.

Чтобы температура в основном помещении была

ниже температуры в других помещениях,

Дата сдачи в эксплуатацию:

необходимо установить регулятор температуры

помещения на соответствующее значение и

…………………………………………………………………………….

отрегулировать температуру радиаторов

посредством вентилей.

Организация, выполняющая монтаж установки:

Снижение температуры в ночное время

…………………………………………………………………………….

Снижение температуры помещения в течение дня

или ночи позволяет сэкономить значительное

количество топлива. При снижении температуры на

1 K может быть обеспечена экономия энергии в

размере до 5 %. Не рекомендуется, однако, чтобы

температура в помещении опускалась ниже +15°C.

Соответствующие указания для пользователя

Оставляем за собой право на изменения!

7Инструкция по эксплуатации • Настeнный газовый котел U022/U024 • Издание 07/2006

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Фото 1: Схема подключения настенного двухконтурного газового котла

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

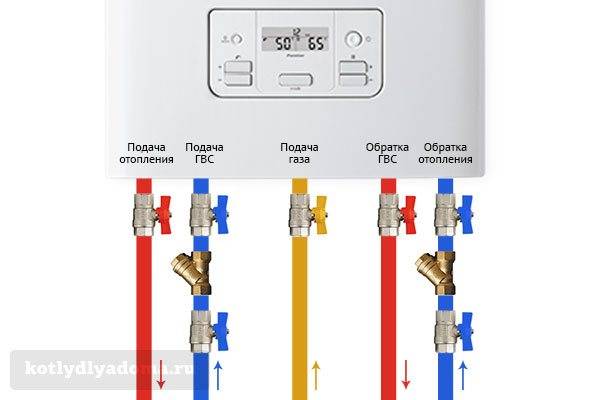

Фото 2: Схема обвязки настенного двухконтурного газового котла

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Технологические особенности

Основные преимущества, которыми обладают котлы Будерус, основаны на современных технологических решениях, которые используются при изготовлении оборудования.

• Системы регулирования мощности огня в котлах Buderus позволяют обеспечивать сжигание одной партии ТТ в течение периода от 4 до 7 часов, гарантируя при этом оптимальную температуру в помещении;
• Лабиринтная система дымоходов котлов Buderus, состоящая из 3 вертикальных ходов, препятствует выходу продуктов сгорания и направляет их на дополнительный обогрев воды из котла;
• Наличие тягорегулятора также влияет на скорость сгорания топлива;
• Для полного сгорания ТТ предусмотрены подвижные колосники, которые приводятся в действие ручкой на боковой поверхности отопительного котла;
• Чугунные генераторы теплоты устойчивы к коррозии, прочны и предназначаются для многолетнего использования без замены и ремонта;
• Вентиль-термостат служит для изменения режимов работы без резких скачков;
• Встроенный теплообменник в котлах Buderus обеспечивает безопасность работы, предотвращая возможный перегрев;
• Приборы на твердом топливе Buderus способны работать как самостоятельно, так и в соединении из различных видов оборудования, в том числе, предназначенного для разных видов топлива;
• Монтаж осуществляется без применения сварки, быстро и с высокой надежностью соединений, следуя пунктам инструкции;
• Компактные габариты делают отопительные котлы пригодными для использования в помещениях с минимальной площадью.

Виды

Промышленный гигант производит несколько видов котлов для сжигания топлива – это дает возможность потребителю подобрать оборудование по его финансовым возможностям и нуждам, согласно общей площади для обогрева и мощностных возможностей оборудования. Можно выделить агрегаты по назначению и материалу изготовления.

Среди огромного числа продукции компании Будерус есть классификация по назначению:

• Дровяные котлы. Как понятно из классификации, этим агрегатам нужны деревянные поленья, приобрести которые можно практически повсеместно. Он отлично подходит для нагнетания тепла в водяную обогревательную систему небольшого дачного домика и огромного коттеджа. Но сами поленья должны быть определенной длины, поскольку топка имеет определенные размеры, и не всякие дрова можно использовать. Работает по принципу всем известной русской печки, и никаких новаторских идей в нем не заложено. Стоимость этого оборудования невысока, и доступна среднестатистическому потребителю;
• Пиролизные агрегаты. Такие агрегаты могут нагнетать тепло в течение суток всего от одной закладки твердого топлива, причем оно может быть как дровяным, так и угольным. Как известно, при горении выделяется газ, и образуются угли, но с использованием минимального количества воздуха, необходимого для поддержания процесса горения. Нагрев массы и температура достигает максимальных величин, в результате чего выделяющийся от горения газ становиться теплообменником, поступающим по системе обогрева, а на выходе из системы он теряет все опасные свойства. Стоимость оборудования выше, но и КПД значительно превышает показатель предыдущего вида.
• Комбинированные конструкции. Возможности подобных котлов выше, для их работы можно использовать комбинацию из твердого топлива с любым видом жидкого, что позволяет увеличить мощность оборудования и качества обогрева.

Какие серии и модели относятся к настенным

Настенные котлы Buderus представлены одной большой линейкой Logamax, которая состоит из 4 серий:

• Buderus Logamax U042 / U044. Двухконтурные установки мощностью 24 кВт. Оборудованы битермическим теплообменником, позволяющим одновременно греть и теплоноситель, и горячую воду. Есть модели с закрытой (042) и открытой камерой сгорания (044).
• U052 / U054 К. Одно- и двухконтурные котлы с открытой (054) и закрытой (052) камерой сгорания. Для двухконтурных моделей в обозначении присутствует буква «К» (комбинированные). Предлагается две модели мощностью 24 и 28 кВт.
• U052 T / U054 T. Модель мощностью 24 кВт, обладающая открытой или закрытой камерой сгорания. Особенностью является наличие накопительной емкости для ГВС на 48 литров, позволяющей обеспечить высокие потребности в горячей воде.
• U072 . Наиболее популярная серия турбированных котлов мощностью 12, , и кВт. Имеются одно- и двухконтурные модели. Высокий спрос обусловлен относительно низкой стоимостью котлов. Оборудованы двумя теплообменниками — первичным (для теплоносителя) и вторичным (для ГВС). Наиболее популярны котлы мощностью 24 и 35 кВт, выдающие соответственно до 12 и 16 литров горячей воды в минуту. Способны обогревать 240 и 350 м2 площади жилого, общественного или коммерческого назначения.

Выбирая котел, следует сопоставить его характеристики с размерами помещения и потребностью семьи в ГВС. Производитель предоставляет возможность выбора для любых условий, что позволяет получить оптимальный вариант.

Правила эксплуатации

Все нагреватели оснащены автоматизированной системой управления. Хозяину остается лишь изначально установить необходимые параметры, затем агрегат самостоятельно обработает информацию и будет следовать полученным указаниям.

Пользователю нужно будет выполнить несколько простых правил:

1. Внимательно прочитать руководство по использованию оборудования.
2. При самостоятельном монтаже системы отопления нужно приобрести необходимые материалы, инструменты и расходники.
3. Всегда соблюдать технику безопасности.
4. После установки котла нужно проверить работу системы, чтобы вовремя устранить возможные неполадки.
5. Если монтаж проводили мастера из специальной службы, то хозяин должен подписать акт приема работы.
6. Настроить систему. Задать основные параметры и наслаждаться приятным микроклиматом.

Устройство и принцип работы котлов Навьен

Котлы Навьен корейского производства выпускаются в напольном и настенном исполнении, с открытой и закрытой камерой сгорания. По принципу работы разделяются на атмосферные, турбированные, конденсационные . По типу используемого топлива -на газовые и дизельные котлы.

Принцип работы агрегатов навьен такой же, как и у других аналогичных устройств. Теплообменник нагревается за счет получаемого тепла в процессе сгорания топлива. Вода циркулирует по системе отопления с помощью циркуляционного насоса. Продукты сгорания отводятся через дымоход в приборах с открытой камерой сгорания и через коаксиальную трубу с закрытой камерой.

Устройства оснащены прибором для сглаживания скачков напряжения в сети. Может работать при падении давления воды до 0,1 Бар, что позволяет устанавливать их на верхних этажах многоэтажек и низком давлении в газопроводной магистрали до 4 Бар.

Агрегаты оборудованы защитой от замерзания — при понижении температуры в контуре до 10 градусов автоматически включается циркуляционный насос, прокачивает воду по системе, предотвращая таким образом ее замерзание. При падении температуры до 7 градусов включается горелка и прогревает теплоноситель до 21 градуса.

Конструктивно делятся на одноконтурные и двухконтурные, одноконтурные используются только для отопления, двухконтурные кроме отопления позволяют получать горячую воду. Устройство APS в двухконтурных настенных котлах контролирует подачу газа на горелку, обеспечивая стабильную и экономичную работу агрегата.

Выносной пульт котла Навьен

Выносной пульт с встроенным комнатным датчиком температуры позволяет управлять котлом дистанционно. Все агрегаты Навьен оснащены двумя теплообменниками, позволяющими эффективно использовать топливо, металлические составляющие выполнены из нержавеющей стали, предотвращающей коррозию.

Одноконтурные газовые котлы Buderus на 24 квт

Отопительные газовые котлы делятся на две основные группы:

• Одноконтурные.
• Двухконтурные.

Первая группа предназначена только для нагрева теплоносителя в системе отопления, вторая способна параллельно с этим греть горячую воду для бытовых нужд. На первый взгляд, двухконтурные котлы значительно удобнее и обладают гораздо большими возможностями.

Однако, конструкция одноконтурных агрегатов имеет свои преимущества:

• Отсутствие лишней линии позволяет снизить количество деталей, что автоматически увеличивает надежность и долговечность котла.
• Функция подготовки ГВС нужна не всегда, приобретать установку с избыточным функционалом нерационально.
• Большинство одноконтурных агрегатов имеют возможность присоединения внешнего бойлера, что делает возможным подачу ГВС в значительно больших объемах, чем это могут делать двухконтурные устройства.

Котлы мощностью 24 кВт являются наиболее востребованными, так как их эксплуатационные качества оптимальны для большинства помещений или домов.

Они способны обслуживать помещения площадью до 240 м2, что соответствует размерам частных домов, офисных или общественных помещений, небольших магазинов. Нередко такие установки используют для обогрева мастерских, производственных помещений подходящего размера.

Габариты котла позволяют разместить его в любом удобном месте, лишней площади они не занимают.
