Газовое отопление частного дома: магистральный, баллонный газ

Классификация систем газового отопления

Природный газ — это энергоноситель, который подается потребителю:

под давлением по централизованной магистрали;
в сжиженном состоянии, посредством заправки специализированных ёмкостей – газгольдеров или баллонов.

В первом случае, газ поступает по центральной трубе непосредственно в распределительное устройство, которое выравнивает давление между бытовой системой газоснабжения и магистралью. Только после этого природный газ поступает в жилище непосредственно к теплогенератору. Во втором варианте роль распределительного устройства играет редуктор. Именно это приспособление выравнивает давление между ёмкостью и точкой потребления.

Независимо от типа системы, наиболее востребованным у наших соотечественников является следующее газовое оборудование для отопления частного дома: газовый отопительный котел, конвектор. Далее будут рассмотрены конструктивные особенности, достоинства и недостатки централизованной и автономной системы обогрева загородного дома природным газом.

Автономное газовое отопление загородного дома применяется в том случае, если рядом с постройкой не проходит магистральный газовый трубопровод или давление газа в нем слишком мало для нормальной работы отопительных устройств.

Виды газа для обогрева частного дома

Для организации обогрева частных домов можно использовать баллонный сжиженный газ либо магистральный газ.

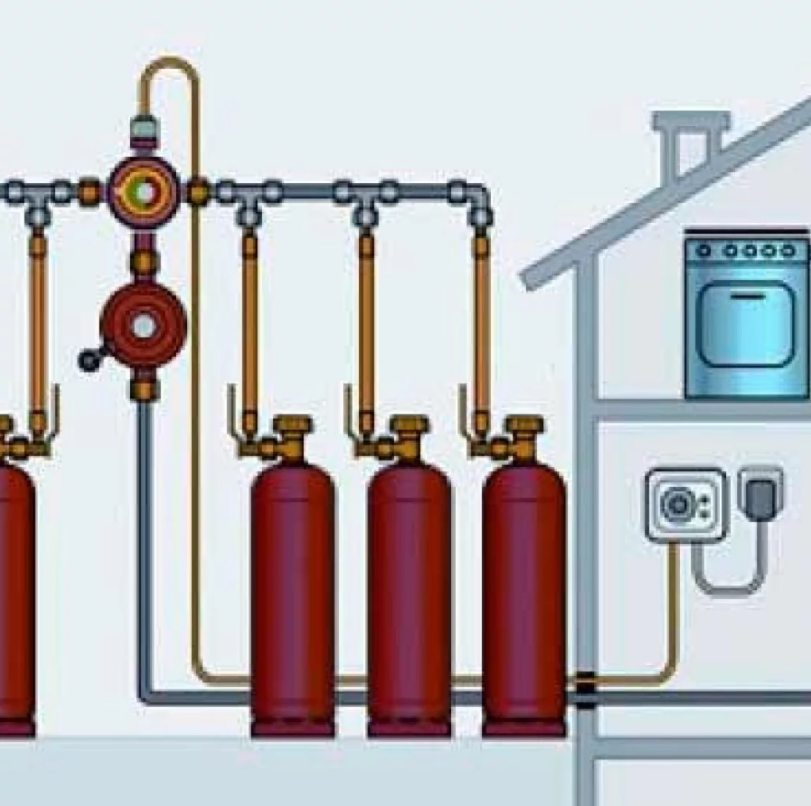

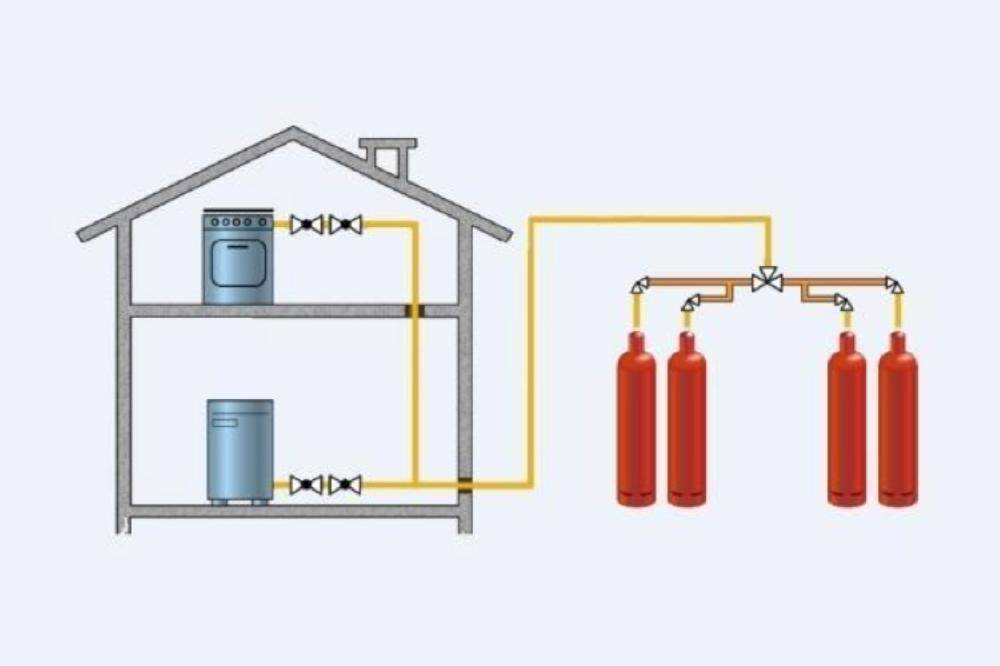

Отопление на газовых баллонах

Для обогрева помещений баллонным сжиженным газом
подходят практически любые котлы, даже из тех, что изначально разрабатываются для магистрального газа.

Для баллонного отопления подходят двухконтурные и одноконтурные
котлы различной мощности с различными характеристиками. Большинство из них отлично приспосабливается для использования сжиженного газа. Нужно только сменить горелку, если она идет в комплекте, или купить новую, если в комплекте ее нет.

При выборе котла стоит обратить свое внимание на модели с минимальным давлением,
необходимым для работы. Здесь, чем оно ниже, тем лучше

Это даст возможность максимально сэкономить
на использовании газа.

Помимо этого, еще одна важная характеристика – это КПД котла. Нужно выбирать котел с самым высоким КПД (90−95%).
Такой показатель более важен при работе на сжиженном газе, чем при работе от магистрального газа, поскольку немало влияет на цену, а значит и целесообразность системы.

Отопление от магистрального газа

Такая система отличается более высокой экологичностью,
что немаловажно в наше время. Владельцы такой системы отопления могут создать в доме теплый пол и многое другое

Что касается минусов магистрального газового отопления, то это необходимость согласования всей документации,
оборудования котельной , монтажа дымохода и т. п. При эксплуатации такой системы нужно строго придерживаться правил пожарной безопасности,
помня о необходимости систематического проведения профилактики.

Расход сжиженного газа

Чтобы понять, насколько эффективно и целесообразно отапливать дом с помощью СУГ, выполним расчет расхода баллонного газа для дома с площадью 100 кв.м. В такой дом, согласно тепловым расчетам, рекомендуется установка котла мощностью 10 кВт. Для получения 1 кВт тепла котел расходует в среднем 0,12 кг/час газа. Расход газа на отопление всей площади составит 1,2 кг/час, а в сутки – 28,8 кг. Если учесть, что в стандартном баллоне объемом 50 л содержится около 22 кг газа, то недельный расход составит около 9 баллонов, и это абсолютно нецелесообразно.

Газовые баллоны объемом 50 литров

Но в таком режиме котел работает только для разогрева отопительной системы. В остальное время правильно отрегулированный котел расходует в 3-4 раза меньше газа, т.е. около 8-9 кг газа в сутки или приблизительно половину баллона. В неделю для отопления хорошо утепленного дома площадью 100 кв. м понадобится около 3 баллонов газа. При этом температура внутри помещения будет поддерживаться на уровне +22 градуса (при -18-20 градусов снаружи).

Повысить эффективность отопления можно за счет использования автоматики.

Обратите внимание! Снижение температуры в ночные часы на 6-7 градусов приводит к уменьшению расхода газа на 25-30%.

Значит, в неделю, чтобы обеспечить такую систему сжиженным газом, понадобится около 2-х баллонов.

В случае отопления дачного дома, на время отсутствия хозяев, можно выставить температурный режим +5+7 градусов (только для поддержания отопительной системы в рабочем состоянии). Тогда расход газа в неделю уменьшится вообще до 1 баллона.

При увеличении площади отопления необходимое количество баллонов рассчитывается в пропорциональном соотношении.

Проект и монтаж системы газового отопления

Установку этой системы не всегда можно сделать самостоятельно, потому что такие работы должны выполнять службы со специальным разрешением
и сертификатом.

Последний подтверждает их право на проведение таких работ. По этой причине самостоятельно можно только подготовить все для установки оборудования
.

А монтаж котла доверить специалистам. Они быстро и правильно составят проект системы.

Он включает в себя целый пакет документов:

гидравлический и тепловой расчет системы;
схема отопления с радиаторами;
спецификация оборудования;
конечная смета.

Только после того как будут получены все нужные согласования и утверждения, можно покупать материалы и оборудование.

Монтаж проходит в несколько этапов. Сначала нужно установить котельное оборудование. Затем идет монтаж магистрали, а также отопительных стояков. Важный этап – это установка регулирующей аппаратуры
и контролирующей автоматики. В заключение проводится пусконаладочная работа и испытания системы в разных режимах.

Установка и подключение котла

Чтобы провести в дом газовое отопление, необходимо выделить для котла отдельное помещение. Нормативные правила рекомендуют высоту потолков не ниже 2,5 м, пожаробезопасность ограждающих конструкций с горением не менее 45 минут, а также отсутствие препятствий для доступа к котлу. В помещении должно быть окно, отдельный выход на улицу и газоанализатор.

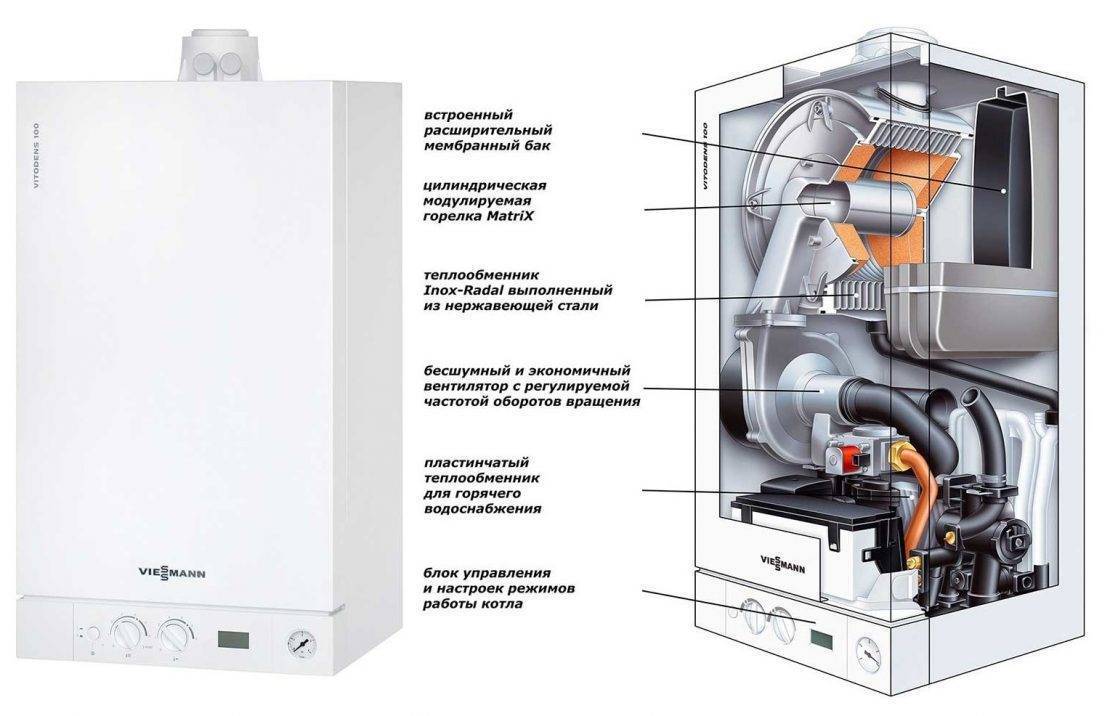

Устройство газового котла отопления

Конструкция состоит из множества основных и вспомогательных элементов.

Рассмотрим устройство газового котла отопления в частном доме подробно:

Газовая горелка. Она имеет форму прямоугольника и оснащена форсунками, которые обеспечивают равномерность горения и полноценное сгорание топлива.
Теплообменник. Представляет собой короб из металла, куда встроена батарея. Внутри обменника перемещается теплоноситель, получая нагрев от котла, где сгорает топливо. В одноконтурном оборудовании устанавливается только один теплообменник, в 2-х контурном – два.
Циркуляционный насос. Прибор обеспечивает интенсивность подачи теплоносителя и устанавливается только в системах с принудительной циркуляцией, поэтому есть не во всех котлах.
Расширительный бак. Конструкция нужна для отведения объемов теплоносителя при расширении в процессе нагревания.
Автоматика. Система управления агрегатом, которая отводит продукты сгорания топлива. В системах с атмосферной горелкой блок автоматики подсоединяется к дымоходу, а в турбированных системах уже установлена труба, дополненная вентилятором.

Монтаж напольного котла

Просматривая варианты, как сделать в частном доме газовое отопление, следует обратить внимание на вид котла. Для оборудования напольного типа обустраивается отдельная площадка с отрытым доступом и огнеупорным покрытием

Расстояние от газовой горелки до стены должно быть не менее 100 см. Агрегат сначала подключается к дымоходной трубе, только потом к системе отопления в доме.

На трубопроводе обратного тока обязательно устанавливается фильтр грубой очистки для устранения из теплоносителя механических примесей. Трубопроводы, которые соединяются с котлом, оснащаются вентилями запорного типа, агрегат с двумя контуром соединяется с магистралью подачи холодной воды.

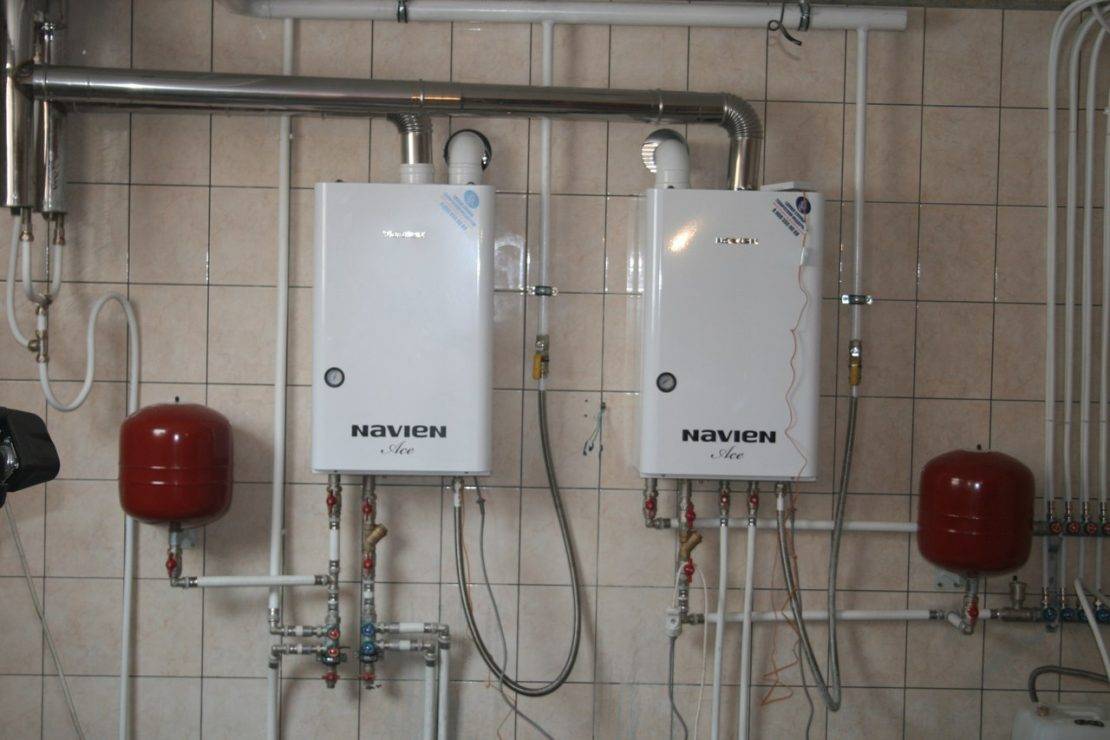

Монтаж настенного котла

Настенные агрегаты устанавливаются чаще всего в квартирах, монтируются в любое удобное место, но есть правила установки. Перед началом монтажа нужно снять с прибора заглушки и промыть трубки напором воды.

Навешивать котел нужно на ровную стену с достаточным запасом прочности и предварительной установкой негорючей прокладки. Расстояние от котла до стены должно быть не менее 45 см, до любого другого оборудования не менее 20 см. Следует заранее обозначить точку монтажа прибора и подвести розетку питания.

Навешивается изделие на планки, выставленные строго горизонтально (лучше выравнивать лазерным уровнем). Теперь на патрубках входа нужно установить фильтры, подключить агрегат к системе водоснабжения. Лучше всего использовать стальные трубопроводы с паронитовой прокладкой. Зная, как в квартире провести газовое отопление, с работой справится начинающий мастер. Но только после предварительного составления проекта и разрешения от соответствующих организаций.

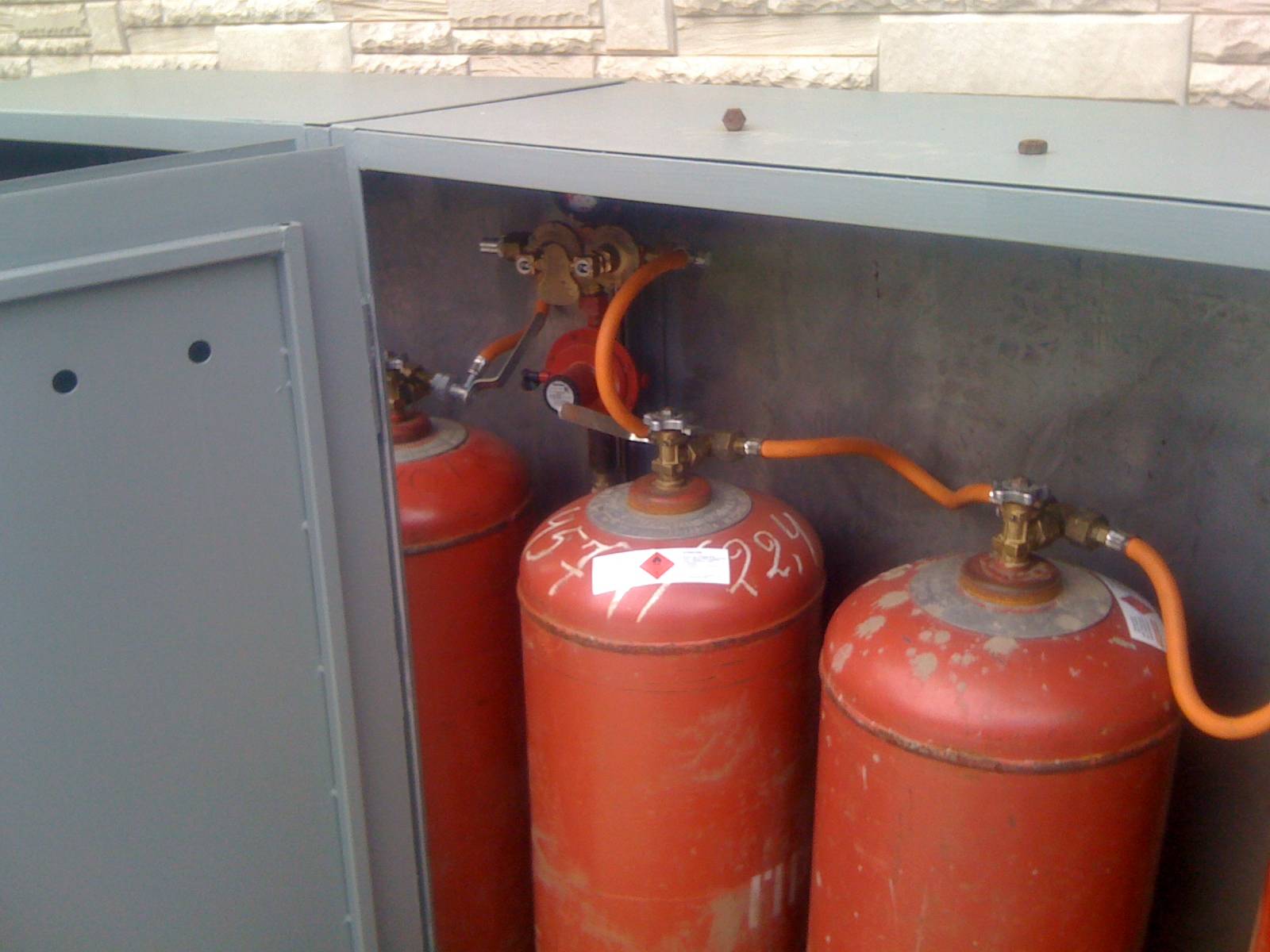

Заправочные баллоны

Нагрев системы газового отопления дома требует постоянной доступности ресурсов. В принципе, каждый тип системы отопления нуждается в доступе к топливу, но в случае газовых баллонов это несколько сложно. Если, например, для электрических котлов вам нужен только доступ к электрической сети, когда необходимо нагревать газовое присутствие баллонов — их нужно регулярно покупать или закалять.Читайте как «газовое отопление в доме».

В некоторых деревнях есть бригады с вспомогательными работниками и оборудование для их доставки.

Если эти услуги недоступны, вам необходимо будет приобрести бутылки или искать SG для их загрузки сжиженного нефтяного газа (см. «Котел для сжигания газа для горючего для отопления»).

Нагрев от газовых баллонов дешевле, если он заполнен топливом. Однако следует иметь в виду, что некоторые GDS пытаются сохранить и заполнить только половину.

В то же время штатные станции говорят, что газ кипит только на 40 градусов, поэтому нецелесообразно заполнять полный бак — он может лопнуть. В то же время закупленные продукты практически полностью заполнены газом. Поэтому такие предложения не должны быть согласованы. Отопление дома с воздушным газом оказывается очень экономичным.

Для обеспечения нормальной работы системы отопления мощностью 10-20 кВт достаточно одного цилиндра емкостью 50 литров. Целесообразно покупать автоматические устройства — они работают не весь день, а около трети дня, нагревая газ частного дома баллонами только в том случае, если температура падает ниже определенной температуры. Работа обычных систем должна регулироваться независимо. Таким образом, если вы установите желаемую температуру в помещении на 20 градусов, котел будет потреблять около 5 м³.

Независимо от того, является ли это автоматическим или нет, желательно отключить ночной котел по соображениям экономии.

Правила организации газового отопления и советы по монтажу

Монтаж, обвязка и пуск газа должны выполнять люди имеющей допуск к этой работе. Проектирование и сборка схемы газового оборудования производят по СП 62.13330.2011, СП 60.13330.2012, СП 42-101-2003, и подобным нормативным документам.

Мощные газовые котлы (свыше 30 кВт) размещают в отдельном помещении. Есть обязательные требования к этому помещению:

Котельная должна площадью не меньше 4м2высота помещения не меньше 2,5м. Допустимо организовать котельную в подвале жилого дома;
Дверной проем должен быть не меньше 80см шириной. Устраиваются окна площадью 0,3 м2на 10 м2 площади помещения;
Для приборов с естественной тягой предусматривают вентиляционную систему в верхней части комнаты;
Высота дымохода должна быть выше конька на 50 см.

Сравнение газа из магистрали и газгольдера

Сравнивая оба варианта газоснабжения частного дома, необходимо смотреть как на стоимость покупки кубометра газа, так и на смету монтажа оборудования и цену его эксплуатации в последующем.

Учитывать следует все параметры обеих систем. При этом выбирая, что изначально дешевле – газгольдер и магистральный газ, надо анализировать и то, что проще в ремонте и обслуживании.

Газгольдер – это в первую очередь полная автономность в энергообеспечении частного дома. Магистральный газ могут в любой момент отключить. От аварий на газовых трубопроводах полностью застраховаться невозможно.

Современные технологии

Все более популярными становятся инновационные способы отопления:

инфракрасные полы;
тепловые насосы;
солнечные коллекторы.

Инфракрасные полы

Инфракрасные полы появились недавно, они работают от электросетей. Такие полы устанавливаются на стяжку или бетон.

Специальные нагревательные элементы излучают инфракрасное тепло, которое обогревает предметы, а от них нагревается окружающий воздух. Контроль за температурой осуществляется с помощью терморегуляторов.

Тепловые насосы

Тепловые насосы дорого стоят и сложны в установке, но очень экономичны при их дальнейшем использовании.

Специальный тепловой насос передает в систему отопления тепло, получаемое из почвы или воды.

Солнечные коллекторы

Солнечные коллекторы представляют собой уникальный комплекс по сбору тепловой энергии от солнца и передаче ее теплоносителю. К преимуществам данной системы можно отнести простоту установки, высокую эффективность и небольшую массу.

Применения электричества для организации отопления

Применение электроэнергии один из способов создать отопление частного дома без газа с монтажом водяного контура. Конечно это дорогостоящий вид обогрева. В принципе возможны следующие электрические системы отопления для частного дома с использованием электроэнергии:

использование электрокотла для водяного отопления;
размещение в помещениях дома электрических конвекторов;
использование инфракрасных обогревателей;
создание теплых полов.

Электрический конвектор

Электрический конвектор – простейшее устройство для нагрева воздуха в жилом помещении. Устройство отопления методом установки электрических конвекторов подкупает простотой монтажа, безопасностью, наличием защиты от перегрева и экологичностью. Инфракрасные обогреватели не менее удобны для применения, а иногда выбирается комбинированный вариант использования электрических обогревателей.

Подобные устройства легко объединить в одну систему и обеспечить ее работу в автоматическом режиме. Если на электрические конвекторы для отопления частного дома цены вполне доступны, то постоянный рост тарифов на электроэнергию уменьшает спрос на эти удобные системы обогрева.

Инфракрасные теплые полы

Одним из наиболее востребованных вариантов для загородного дома являются инфракрасные теплые полы. Они выпускаются в виде пленки, толщина которой около 3 мм. Монтаж такого пола простой и доступный. Пленка укладывается под любое напольное покрытие. Нередко пленку устанавливают на стены и даже на потолок. На потолке «теплый пол» размещают чаще всего в двухэтажных коттеджах или в домах с мансардой. Большая площадь обогрева ускоряет обогрев всего помещения и экономит до 40% электроэнергии.

Электрический котел

Электрические котлы вполне достойная замена газовым котлам. С их помощью легко создать отопление дома альтернативное газовому отоплению. Только цена электричества существенно ограничивает спрос на эти удобные и безопасные приборы.

Каждые 100 м2 требуют мощности 10 кВт. Если нужно будет установить мощный котел, то придется согласовать его установку с Энергонадзором. Электропроводка в доме, как правило, не соответствует требованиям, поэтому делают дополнительную линию от входа до котла.

По принципу действия котлы использующие электроэнергию для нагрева теплоносителя делятся на:

электрический котел с установленными ТЭНами;
электродный электрический котел;
индукционный электрический котел.

Все вышеперечисленные приборы имеют общие особенности, которые отличают их от газовых и твердотопливных котлов. Эти особенности, которые могут стать преимуществами при применении котлов для отопления загородных домов:

высокий уровень безопасности;
бесшумность;
простая регулировка температуры жилья, возможность автоматизации;
нет проблем с топливом, его транспортировкой и хранением;
не вредят окружающей среде;
легко устанавливаются;
могут быть напольными, настенными, трехфазными и однофазными.

Электродный котел

Электродный котел — самый экономичный электрокотел для отопления частного дома, обладающий небольшими размерами. По сравнению с ТЭНовыми котлами, экономия достигает 40 %. Характеризуются отсутствием накипи и быстротой нагрева воды.

ТЭНовый котел

ТЭНовый котел нагревает воду в контуре посредством трубчатых нагревательных элементов. Его основная функция – генерировать тепло. Контур отопления практически ничем не отличается от схем, применяемых для газовых или твердотопливных котлов. При этом нужно правильное расположение батарей отопления в частном доме относительно окон. Если окон несколько, то радиаторы устанавливаются под каждым окном.

Существуют правила и нормы установки батарей отопления:

между стеной и батареей расстояние не менее 2 см;
между подоконником и радиатором 8 – 10 см;
между полом и низом батареи 10 – 12 см;
во всех случаях желательна установка теплового экрана.

Индукционный котел

Индукционный котел можно представить в виде электромагнитного индуктора, или трансформатора, который имеет первичную и вторичную обмотку. Вторичной обмоткой служит корпус, в котором наводятся так называемые вихревые токи Фуко. Поскольку корпус котла является короткозамкнутым витком, то в нем наводятся значительные токи нагревающие корпус котла, следовательно, и теплоноситель. Индукционные котлы более экономным, чем ТЭНовые котлы и вполне применимы как альтернативные виды отопления частного дома или дачи.

Виды газового отопления частного дома

Для организации домашнего отопления используют магистральный газ или баллонный сжиженный газ.

Магистральный газ. Система считается более экологичной и функциональной. Этот вид отопления позволяет соорудить в помещении теплые полы и прочее. Существенный недостаток – обязательное согласование бумаг с официальными органами. Также потребуется установка котельной и дымохода. Для магистральных систем предъявляются более строгие правила пожарной безопасности, обязательными являются регулярные профилактики.
Баллонный газ. Подходит под любой вид котла, даже модели, изначально разработанные для магистральных систем. Если устанавливать баллонную систему, понадобятся одноконтурные или двухконтурные котлы соответствующей мощности. Большинство моделей способны также переходить на сжиженный газ, достаточно заменить горелку.

Чем меньше значение давления в котле, тем экономичнее и практичнее окажется устройство в работе. Оптимальное значение КПД котла 90-95%. Именно этот показатель важен при выборе модели на сжиженном газе, в отличие от магистральных систем.

№5. Схемы газового отопления загородного дома

Система газового отопления с котлом работает достаточно просто: теплоноситель нагревается, получая теплоту от сгорания газа, циркулирует по трубам и радиаторам и возвращается в котел уже остывшим. Циркуляция теплоносителя по системе может быть:

принудительной;
естественной.

Естественная циркуляция осуществляется за счет использования расширительного бака, который крепят в самой высокой точке дома, и обеспечивается разницей плотности горячей и холодной воды: нагретая вода с меньшей плотностью вытесняется более холодной водой вверх. Поднявшись в верхнюю точку отопительной системы, нагретая вода самотеком поступает во все радиаторы и трубы отопления, а когда возвращается в котел, она уже имеет меньшую плотность. Цикл повторяется

Для осуществления естественной циркуляции важно, чтобы котел был ниже радиаторов, и чем больше разница в уровне, тем лучше. Горизонтальные участки труб выполняют под наклоном, чтобы обеспечить более высокую скорость стекания горячей воды к радиатору, и холодной – к котлу. Кроме того, лучше брать полипропиленовые трубы с намеренно завышенным диаметром, и чем меньше будет изгибов и поворотов, тем лучше

Кроме того, лучше брать полипропиленовые трубы с намеренно завышенным диаметром, и чем меньше будет изгибов и поворотов, тем лучше.

Принудительная циркуляция осуществляется при помощи насоса, причем у некоторых современных котлов он уже встроен. Установка насоса позволит решить массу проблем и поставить котел в любом удобном месте, пренебречь наклоном труб, но обернется более высокими счетами за электроэнергию. Ничто не мешает пользоваться преимуществами обоих систем: можно использовать насос, когда есть электричество, а вот когда с ним возникнут перебои, – положиться на естественную циркуляцию.

Особенности газгольдерного (сжиженного) топлива

Газгольдер (GasHolder) – это банальный резервуар для хранения газа (пропана + бутана). Туда он закачивается в сжиженном виде. Потом постепенно эта “жидкость” переходит в газообразное состояние, поднимая давление в емкости. И уже за счет высокого давления газ выдавливается из резервуара в трубы для подачи в дом.

По сути, бутан и пропан – это побочные компоненты, остающиеся после выделения метана из поднятого из недр «природного газа». Их доля в выкачанной из земли смеси нередко достигает 30%.

Плюс они же образуются при переработке попутного газа, который выходит из скважин вместе с нефтью. Их приходится либо сжигать в факелах на месторождении, либо искать способы применения в энергетике.

Газгольдеры могут быть применены для хранения различных газов. Но для автономного газоснабжения частных домов принято использовать оборудование, рассчитанное на пропан-бутановую смесь. Ее еще называют сжиженным углеводородным газом (СУГ). Заниматься сжижением метана для закачки в подобные бытовые емкости слишком дорого и невыгодно.

Смесь сжиженного пропана с бутаном (СУГ) различается на:

Бутан дешевле пропана. Но он быстрее замерзает при отрицательных атмосферных температурах, поэтому в зимнюю смесь его добавляют в меньших долях. Зимой СУГ стоит дороже не из-за желания энергетиков заработать побольше, а из-за технологической необходимости увеличивать в нем процентное содержание дорогостоящего пропана.

Однако закупать сжиженный газ летом впрок не стоит. В зимний период при сильных морозах летний состав может “замерзнуть”. В лед он не превратится, а вот переходить из жидкого состояния в газообразное станет в меньших объемах.

Газгольдеры бывают вертикальными и горизонтальными, а также подразделяются на:

В российских климатических условиях рекомендуется монтировать только подземный вариант. При низких температурах на улице сжиженный пропан-бутан начинает менее эффективно испаряться.

Легче вырыть глубокий котлован, чтобы дно газгольдера оказалось ниже уровня промерзания грунтов на участке. Утеплять и искусственно поддерживать в емкости нужные для испарения температурные параметры, устанавливая специальные испарители, выходит дороже.

Некоторые “специалисты” утверждают, что вертикальные газгольдеры в сравнении с горизонтальными аналогами имеют более низкие показатели тепловой отдачи. Зеркало испарения внутри них гораздо меньше. И это действительно так. Меньше площадь жидкости сверху – меньше ее испаряется.

Однако в вертикальных резервуарах СУГ процесс испарения протекает с несколько более высокой скоростью, что полностью компенсирует меньший размер «зеркала». Результат в итоге получается практически одинаковым. Не зря же в Скандинавии, где климат во многом схож с российским, предпочитают монтировать газгольдерные емкости как раз в вертикальном исполнении.

Как перевести котел отопления на сжиженный газ

Основная разница между природным и сжиженным газом, заключается в том, что первый подается и сжигается при более высоком давлении. Автоматика обычного оборудования, настроена под показатели, равные 6-12 атм. При понижении показателей, срабатывает датчик давления, отключающий горелку.

Работа котла отопления на пропан-бутановой смеси, требует изменения конфигурации и параметров:

Необходимо изменить скорость подачи газовоздушной смеси.

Потребуется установить комплект жиклеров для сжиженного газа.

Настроить автоматику под другие рабочие параметры.

Современные одноконтурные и двухконтурные отопительные котлы, предназначены для работы на сжиженном и магистральном газе. Переоборудование требует замены форсунок и переключения котла в другой режим.

Технические условия, для использования сжиженного газа в индивидуальных котлах, не предназначенных для данного типа топлива, существенно отличаются. Помимо замены жиклеров, потребуется сложная перенастройка автоматики и регулирующей арматуры.

Правильно отрегулировать подачу газа в котел при переходе на сжиженный газ, установить минимальный предел давления и выполнить другие работы самостоятельно, без наличия специальных навыков, сложно. Согласно действующим нормам, все работы должны выполнять, исключительно лицензированные специалисты.

В технической документации отопительного оборудования, указывается минимальное давление, при котором горелка продолжает работать. Чем ниже данный показатель, тем больше пропан-бутановой смеси, будет возможно использовать из заправленной топливной емкости. Обычно, в емкости остается от 15-30% от общего объема.

Форсунки для котла под сжиженный газ

В разделе, как перевести котел отопления на расход газового котла на сжиженном газе, было упомянуто о необходимости замены жиклеров или форсунок. Переоборудование требуется по нескольким причинам:

Отличие форсунок для сжиженного и магистрального газа заключается в разных диаметрах выпускного отверстия. Как правило, жиклеры для пропан-бутановой смеси уже.

После установки комплекта форсунок для перевода котла отопления с природного газа на сжиженный газ, несколько увеличивается давление в системе.

Уменьшенный диаметр жиклера, приводит к снижению скорости подачи газовоздушной пропан-бутановой смеси. Для нормальной работы 10 кВт агрегата требуется, чтобы напор составлял не более 0,86 кг/час.

Форсунки или жиклеры продают комплектами. Некоторые производители, в базовой комплектации прилагают всю необходимую для переоборудования арматуру. В других случаях, комплект придется приобретать отдельно.

Какой расход сжиженного газа у котла

Объем потребления сжиженного газа в газовых котлах отопления, указан в технической документации, предоставляемой производителем. У всех моделей он разный и зависит от нескольких факторов:

Производительность.

Тип горелочного устройства.

Настройка оборудования.

На технические характеристики потребления сжиженного газа, также влияет то, насколько выбранная модель приспособлена для данного типа топлива. В среднем, для 10-15 кВт агрегата, потребуется 2 в неделю и в месяц, 9 баллонов.

Каким газом выгоднее топить – природным или сжиженным

Сравнительный расход природного и сжиженного газа, при эксплуатации отопительного котла, показывает, что выгоднее отапливать дом при подключении котельного оборудования к магистрали. Отапливать пропан-бутановой смесью, стоит исключительно в следующих случаях:

Изменения в конструкции и перенастройка котла при использовании сжиженного газа, носят временный характер. От начала регистрации и заказа проекта для установки отопительного оборудования, подключенного к магистральному газопроводу, может пройти около полугода.В течение этого периода, отапливать помещение электрическим или твердотопливным отопительным оборудованием, специально купленным для этой цели, экономически нецелесообразно. Стоимость перевода обычного котла на сжиженный газ, колеблется от 500-1000 руб.

Подключение газгольдера – в данном случае, стоимость использования смеси выгодней, чем отопление дровами, электричеством или соляркой. Единственным условием является то, что настраивать давление сжиженного газа, регулировать работу автоматики, доложен квалифицированный специалист. Неправильные настройки приводят к увеличению расхода, приблизительно на 15%.

Экономическая составляющая, безопасность эксплуатации, возможность обратного перехода на природный газ – все эти факторы, делают целесообразным использование котлов, работающих на сжиженном газе.

Схемы газового отопления дома

Речь пойдет о водяном отоплении с использованием газа. Сразу стоит определиться с типом циркуляции теплоносителя. Она бывает естественной (такие системы еще называют гравитационными) или принудительной (с обязательным насосом).

Гравитационные системы требуют установки руб большого диаметра, то есть теплоносителя в системе получается много. Второй момент — за счет того что движется теплоноситель по трубам с небольшой скоростью, эффективность отопления не очень высокая. Дальние радиаторы в длинных ветках могут быть холодными. Это о недостатках. Их немало, но есть один большой плюс — системы с естественной циркуляцией не зависят от электричества

Это важно в тех регионах, в которых свет отключают часто

Схема ситемы с естественной циркуляцией

Теперь немного о системах с принудительной циркуляцией. Они более эффективны — теплоноситель движется с заданной скоростью, доставляя тепло во все уголки системы. Наличие насоса позволяет использовать трубы небольших диаметров. Это значит, что теплоносителя в системе не много и он быстро прогревается. В общем, они обеспечивают больший уровень комфорта, но имеют серьезный минус — для работы необходимо электричество, то есть требуется резервное питание. Если свет отключают редко, достаточно установить блок бесперебойного питания с несколькими аккумуляторами. Они могут обеспечить работу котла на десятки часов. Если же отключают свет часто и надолго, придется встраивать в систему еще и генератор. В любом случае, это дополнительные затраты и немалые.

Есть еще системы комбинированные — они спроектированы как гравитационные, но имеют встроенный циркуляционный насос. Такое решение можно назвать идеальным с точки зрения практичности: пока свет есть, отопление работает как принудительное, как только электропитание пропало, все работает как гравитационная система. В общем, неплохой вариант, за исключением того, что трубы будут проведены большие и слишком уж на виду.

Способ разводки

Есть три типа систем — однотрубные, двухтрубные и лучевые. В однотрубных радиаторы подключены последовательно к одной трубе. Этот способ разводки экономичен — требуется меньше труб, но его трудно компенсировать — сложно добиться одинаковой теплоотдачи от радиаторов. Все дело в том, что теплоноситель поступает на первый радиатор в ветке горячим — сразу от котла. Он проходит через него, немного остывает, попадает на следующий, еще немного остывает. Так на всем протяжении ветки.

Схема однотрубной системы газового отопления частного дома

Получается, что к последнему радиатору приходит теплоноситель намного холоднее, чем к первому. Единственный выход — учитывать это явление при проектировании системы и увеличивать количество секций в радиаторе по мере удаления от котла. Но последние радиаторы все равно останутся наиболее холодными.

Более-менее легко можно сбалансировать систему, представленную на фото выше. В ней на каждом радиаторе присутствуют термостаты — устройства, позволяющие менять количество проходящего через радиатор теплоносителя. Чтобы при этом не «задавить» циркуляцию во всей системе, под каждым радиатором ставится байпас — перемычка, по которой идет теплоноситель, который не пошел через радиатор.

В двухтрубной системе радиаторы подключены параллельно — к подающему и обратному трубопроводу. В этой системе расход труб намного больше, так как тянется одновременно две нитки. Но в данном случае на каждый отопительный прибор подается теплоноситель с одинаковой температурой, благодаря чему теплоотдача радиаторов будет одинаковой (если поставить одинаковые батареи).

Пример двухтрубной схемы

В данной схеме также можно ставить термостаты, но для этого не требуются байпасы — регулируется только поток на один радиатор. Так что несмотря на больший расход труб, двухтрубные системы более популярны.

Лучевой способ разводки самый затратный по количеству туб. В них к каждому радиатору идет отдельно подающая и обратная труба. Она подключается к коллектору — устройству с одним входом и несколькими выходами. В данном случае регулировка возможна как на коллекторе, так и на радиаторе при помощи термостата.

Лучевая схема разводки отопления

Газовое отопление частного дома сделанное по этой схеме будет наиболее надежным: если повредиться один из трубопроводов, все остальные будут работать. Потому такой способ часто выбирают если трубы прячут в стяжку.

Системы газового отопления частных домов
