Основные характеристики фундамента шведская плита, как ее установить своими руками

Что такое УШП фундамент

Наряду с традиционными ленточными, свайными, плитными основаниями, для строительства фундаментов применяются инновационные решения, в том числе и утепленная шведская плита. Методы строительства фундаментов разнятся. Например, при сооружении фундаментной базы по шведской методике возводится мелкозаглубленное плитное основание, состоящее из нескольких слоев. Строители сокращенно называют энергосберегающую плиту – фундамент УШП. Что это такое, разберемся детально.

Итак, слои сэндвича:

  • коммуникационный. В нем расположены канализация и водопровод, а также множество других коммуникаций, связанных с подачей потребителям электрической энергии;
  • теплоизоляционный. Он сформирован из листов экструдированного пенополистирола. Слой утеплителя укладывается в нижнем уровне основы, утепляя фундаментную подошву;
  • усиливающий. Правильно выполненное армирование предохраняет теплый пол от появления трещин. Для усиления основы применяется арматурный каркас из стержней диаметром 12–14 мм;
  • нагревающий. Он представляет контур из труб, по которым циркулирует горячая вода. Для повышения коэффициента полезного действия укладка теплых полов выполняется по специальным требованиям;
  • несущий. Выполнен в виде бетонной плиты, надежно предохраняющей систему обогрева и создающий базу для дальнейших строительных мероприятий. Она служит готовым черновым полом.

Возведение фундамента можно назвать одним из самых сложных моментов в строительстве любого сооружения

Каждый уровень многослойного основания решает комплекс серьезных вопросов. Оригинальная конструкция фундаментной базы позволяет:

  • утеплить цельную плиту фундамента;
  • предотвратить образование трещин;
  • обеспечить благоприятную температуру помещения;
  • разместить канализационные коммуникации, водопровод, электрокабеля;
  • сформировать прочную и ровную основу для чистового покрытия.

Конструктивные особенности и прочностные характеристики фундаментной базы позволяют возводить на ней бревенчатые строения, дома из бруса, а также коттеджи из ячеистых блоков и кирпича. Повышенный запас прочности позволяет использовать различные строительные материалы. Фасад дома, крыша и стены дополнительно теплоизолируются для уменьшения тепловых потерь.

На стадии проектирования утепленной шведской плиты учитываются нагрузки от веса здания и характер грунта.

УШП – это Утепленная Шведская Плита, которая представляет собой систему, предназначенную для прогревания пола по аналогии с теплым полом

Указанные факторы определяют следующие характеристики:

  • размер фундаментной базы;
  • особенности конструкции;
  • специфику использования;
  • схему пространственного армирования;
  • количество необходимых стройматериалов.

На проектном этапе следует серьезно подойти к выполнению теплотехнических расчетов, вычислению запаса прочности, а также определению материалов, из которых изготавливаются стены и потолок, пол. Электроприборы и другие коммуникации располагаются в строении согласно предварительно рассчитанным координатам.

Какие трубы использовать?

Для системы водоснабжения и водяного тёплого пола применяют трубы из сшитого полиэтилена марок PEX-A, PEX-B, PEX-C, полиэтилена повышенной термостойкости PE-RT, а также металлопласта. Все они обладают высокими показателями по механической прочности, теплопроводности, долговечности.

Дмитрий Андриади, руководитель компании BAUHAUS:«Для тёплого пола в УШП мы рекомендуем трубы из сшитого полиэтилена марки PEX-A или металлопласта. Они относятся к одной ценовой категории. Однако у труб PEX намного больше удлинение при нагреве, и в теории из-за изменений в размерах трубы этого типа, находящиеся в монолитной бетонной плите, спустя годы могут истончиться, вплоть до появления разрывов. На практике мы не сталкивались с подобными проблемами. В любом случае металлопласт не имеет такого линейного удлинения, и его проще укладывать. Мы не советуем использовать трубы PEX-B и PEX-C, потому что их сравнительно легко переломить при монтаже. И форму они не восстанавливают. Так что есть риск загубить их».

Для тёплого пола и системы водоснабжения применяют трубы, как правило, двух диаметров – 16 или 20 мм. Притом 20-ую трубу выбирают лишь тогда, когда длина контура тёплого пола свыше 80 м, а также когда в системе водоснабжения есть потребители с очень большим расходом воды.
Канализацию выполняют обычно с помощью «рыжих» труб из поливинилхлорида (ПВХ), стандартный диаметр 110 мм. Если в доме много сантехнических приборов, большая длина канализационной магистрали, мало или вообще нет ревизионных колодцев, то используют трубу диаметром 160 мм

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

  1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
  2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
  3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
  4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
  5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.

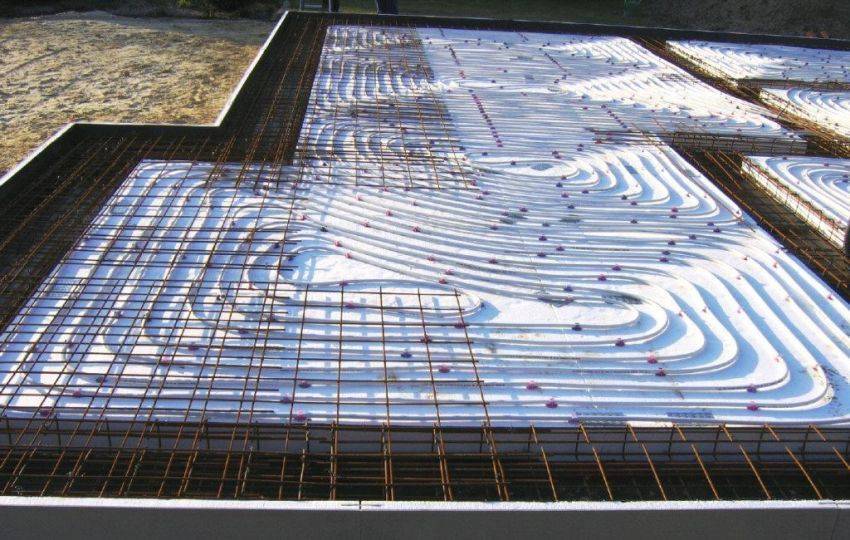

  6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
  7. Выкладывается армирующая сетка.
  8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

  • толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
  • по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
  • под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
  • размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
  • ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
  • плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

  • устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
  • чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
  • чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
  • греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
  • расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Технология «шведская плита»

Шведская плита — это утепленный монолитный плитный фундамент малого заглубления. особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.

Данная технология базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

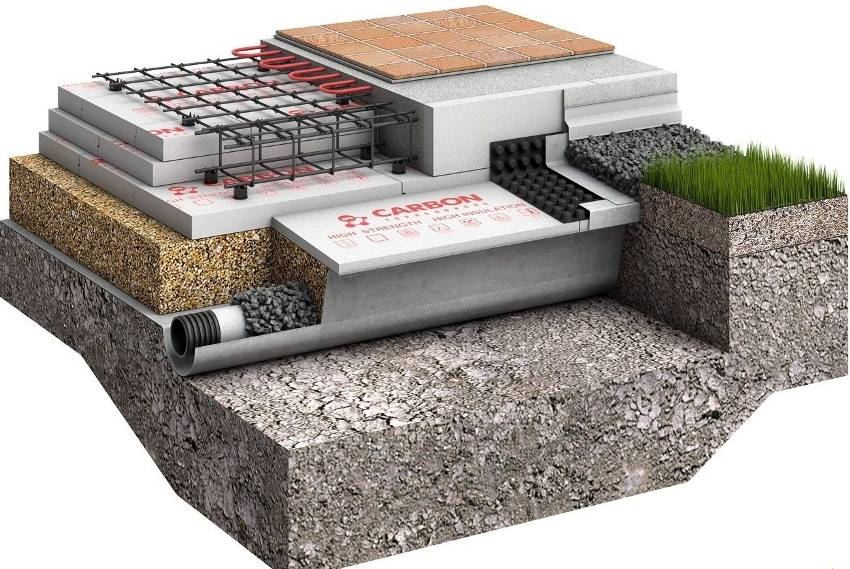

Принципиальная схема устройства утепленной шведской плиты

  • Устройство фундамента и прокладка коммуникаций выполняют в ходе одной технологической операции, что позволяет сократить сроки строительства.
  • Шлифованная поверхность фундаментной плиты готова для укладки напольного покрытия;
  • Слой теплоизоляции ПЕНОПЛЭКС ФУНДАМЕНТ, толщиной около 20 см надежно защищает от потерь тепла, а это означает существенное снижение расходов на отопление дома и увеличение эффективности функционирования системы «теплого пола»;
  • Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания;
  • Закладка фундамента не требует тяжелой техники и специальных инженерных навыков.

Особенности монтажа

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения).

Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня). В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным).

Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.

Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности. Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.

  • Шаг 1. Снятие верхнего слоя грунта (как правило, около 30-40 см);
  • Шаг 2. Утрамбовка песчано-гравийной подготовки (крупный песок, щебень);
  • Шаг 3. Монтаж дренажа по периметру сооружения и трубы инженерных коммуникаций;
  • Шаг 4. Укладка бортовых элементов и плит ПЕНОПЛЭКС ФУНДАМЕНТ в основании;
  • Шаг 5. Монтаж арматурного каркаса на подставках;
  • Шаг 6. Уклада труб для системы обогрева полов, подключение их к коллектору и закачка в них воздуха;
  • Шаг 7. Заливка монолитной плиты бетонной смесью.

Интегрированная в конструкцию фундамента система подогрева обеспечивает комфортные условия внутри помещения. А использование прочных и абсолютно влагостойких плит ПЕНОПЛЭКС ФУНДАМЕНТ в качестве подготовки основания в разы увеличит теплотехническую надежность и эффективность системы теплого пола.

В качестве теплоносителя в системе может применяться обычная вода или антифриз (если в зимний период времени в помещении не будет возможности всегда поддерживать плюсовую температуру).

В качестве отопительных трубопроводов в системах водяных теплых полов могут использоваться практически все виды труб: металлопластиковые, медные, из нержавейки, полибутана, полиэтилена и т.д.

Укладка утеплителя;

В углы опалубки лучше всего поставить так называемый L – профиль из ППС. Тогда удастся избежать дополнительных мостиков холода на стыках. Заполняем первый слой ППС толщиной 100 мм. Внахлест делаем второй слой. Формируя таким образом пустоты для несущих балок фундамента. Эти балки должны располагаться по периметру и там, где будут располагаться несущие стены. Их размер обычно составляет 300х400 мм.

В дальнейшем они будут служить ориентиром где не требуется прокладывать контуры теплого пола.

Плиты ППС между собой лучше проклеивать специальным клеем или монтажной пеной.

После формирования основания из ППС необходимо связать армирующий пояс.

Преимущества и недостатки УШП фундамента

Фундамент УШП, заказать который можно в любой крупной строительной компании,  характеризуется рядом отличительных преимуществ:

низкой стоимостью выполнения работ, что связано с небольшим количеством строительных материалов и привлечением малого числа работников;

В шведскую плиту вмонтировано отопление (система теплого водяного пола) и другие инженерные коммуникации

  • высокой скоростью производительности;
  • благодаря дополнительному слою утеплителя исключается вероятность промерзания грунта под подошвой фундамента, что избавит плиту от пучения и усадки основания;
  • фундаментная плита является полноценным черновым полом, на который можно укладывать плитку без предварительного выравнивания поверхности;
  • обустройство теплого пола в фундаменте позволит снизить в будущем затраты на отопление в связи с меньшим расходом тепловой энергии;
  • утеплитель характеризуется высокой прочностью на сжатие и дает усадку здания на 2%;
  • теплоизоляционный слой не подвержен влиянию влаги, что увеличивает срок его эксплуатации;
  • благодаря тому, что фундамент изолирован, в доме не будет образовываться сырость и плесень;
  • в изоляционном слое исключено появление насекомых и грызунов;
  • небольшая толщина теплоизоляционного слоя обеспечивает необходимый коэффициент теплопроводности;
  • наличие на плитах теплоизоляции кромок исключает создание мостиков холода;
  • плита выполняет одновременно обогревающую, теплоизоляционную и несущую функции;

Основание фундамента УШП — это уже черновой пол, готовый к любому напольному покрытию

  • обладает долговечностью конструкции с сохранением всех технико-экономических характеристик;
  • благодаря высокой теплоемкости может быть использована в регионах с холодным климатом.

Недостатки УШП:

  • плита фундамента создается исключительно на надежном основании, что исключает ее обустройство на илистых, заторфованных или растительных грунтах;
  • существенная часть инженерных коммуникаций располагается в толще плиты, вследствие чего доступ к ним ограничен;
  • УШП нельзя применять при возведении тяжелых многоэтажных строений;
  • фундамент исключает создание подвала в доме.

Плюсы и минусы УШП

Обустройство основания такого типа вполне можно сделать самостоятельно, однако существует множество нюансов, которые нужно соблюдать для обеспечения высокого качества. Среди преимуществ шведского монолита можно выделить следующие:

  • экономия на спецтехнике, так как его установка не требует рытья большого котлована;

  • наносимый со всех сторон слой теплоизоляции не только сохраняет тепло в помещении, но и увеличивает срок службы основы;

  • отсутствие необходимости в строительстве дополнительных каналов для труб и проводки.

  • для установки подходят любые строительные площадки, при этом подземные воды не оказывают негативного влияния на будущую постройку.

  • высокий уровень герметичности и теплоизоляции;

  • не боится плесени, грибка и паразитов;

  • не требует дополнительной обработки во время выполнения отделочных работ;

  • быстрые сроки монтажа;

  • встроенная система теплый пол поддерживает комфортный микроклимат в помещении на протяжении любого времени года.

Несмотря на использование самых передовых технологий строительства, такой компонент, как и любой другой имеет свои недостатки. Чаще всего жильцы и строители выделяют следующие:

  • несмотря на простоту монтажа, стоимость возведения такой конструкции достаточно высока;

  • невозможно обустройство подвальных помещений и подземных гаражей;

  • нет точной информации о сроке эксплуатации изделий, так как применяться они начали относительно недавно;

  • имеются ограничения по нагрузкам (УШП подходит только для малоэтажных объектов)

Однако такая конструкция имеет большие перспективы. Многочисленные достоинства  перекрывают все недостатки.

Монтаж

Глубина траншеи зависит от расстояния до грунтовых вод и типа грунта.

В связи со всем вышесказанным, необходимо сделать вывод о том, что теплый фундамент может быть сооружен еще в самом начале, а если геологический анализ почвы не позволяет сделать этого, то утеплять нужно будет уже после того, как дом будет полностью возведен. В случае с первой ситуацией необходимо сначала вырыть траншею по всему периметру будущего дома.

В зависимости от климатических условий и состава грунта, глубина ее должна составлять от 50 до 100 см. После этого можно будет приступать к замешиванию самого раствора. Чаще всего используется , состоящий из:

  • цемента;
  • песка;
  • щебня;
  • воды.

Сначала необходимо взять по одной части воды и цемента, все перемешать и добавить к ним 3 части песка и столько же щебня. Перемешанный раствор необходимо вылить в выкопанные траншеи. Заблаговременно можно прибегнуть к армированию. Это позволит вам усилить конструкцию, а соответственно, и всего дома. Для этих целей прекрасно подойдут такие материалы, как старые рамы от любого транспортного средства, старая проволока, трубы и любой другой металлолом, который, скорее всего, завалялся где-нибудь на даче или в гараже. Таким образом, если глубина соответствует всем вышеупомянутым требованиям, то эта закладка позволит вам утеплить фундамент дома по максимуму.

Тёплый пол во всём доме сразу

По всей площади дома укладываются трубы тёплого пола. Дом делится на несколько зон, например кухня, гостиная, спальня, с\у. В каждую зону укладывается свой контур тёплого пола, который потом можно будет регулировать с помощью коллектора.

Получается, что весь дом отапливается тёплым полом. А если дом хорошо утеплён, то такой системы достаточно для отопления в любые морозы (для 1-этажного дома или для первого этажа 2-этажного). И это очень комфортное тепло, оно равномерно идёт от всей поверхности пола во всех помещениях, что гораздо приятнее классического радиатора под окном.

Так как тёплый пол залит в бетон, бетонная монолитная плита служит отличным теплоаккумулятором. Она прогревается не сразу, но зато, когда набирает тепло, очень долго его отдаёт. Даже если у вас отключат газ или электричество, почувствуется это далеко не сразу, может быть через сутки или больше. Температура в доме будет падать очень медленно!

Коллектор тёплого пола Comisa регулирует проток теплоносителя по контурам

* на самом деле порядок повествования немного нарушен, чаще всего трубы ТП монтируются перед армированием и крепятся прямо к пенопласту — это самый оптимальный вариант, но для понимания смысла УШП это роли не играет.

Расчет материалов для фундамента финская плита

При расчете следует учитывать такие параметры:

  • Уровень грунтовых вод;
  • Общее состояние грунта на застраиваем участке;
  • Температурный и климатический режим;
  • Этажность будущего строения;
  • Точный план расположения стен (для подведения коммуникаций).

Фундамент финская плита выбирают если:

  • Необходимо строительство в кратчайшие сроки;
  • Строительство проводится на сложном рельефе;
  • Наличие высокого уровня грунтовых вод;
  • Застройка будет проводиться на грунте с сильным промерзанием;
  • Необходима долговечная и прочная конструкция основания для дома;
  • Подразумевается установка системы подогрева пола;
  • По проекту требуется создание высокого цоколя здания;
  • Нет возможности рыть глубокий котлован;
  • Нужна высокая энергоэффективность;
  • Нет необходимости обустройства чернового пола.

По завершению работ можно начинать чистовую отделку.

Строительство дома начинается с установки фундамента. Качество его выполнения, устойчивость и прочность будет влиять на срок эксплуатации строения

Важно правильно выбрать тип фундамента для своего дома. Среди множества его типов пользуется популярностью фундамент финская плита. Финская плита была придумана финскими инженерами

Получаются плиты сравнительно небольшой толщины. Они характеризуются прочностью и хорошими тепловыми показателями. Данный тип фундамента рекомендуются использовать для строений, где планируется обустроить систему теплого пола. Данная система широко распространена в Финляндии, Швеции, Норвегии. В данных странах часто возводятся дома каркасного типа, данный фундамент может использоваться не только для каркасных домов

Финская плита была придумана финскими инженерами. Получаются плиты сравнительно небольшой толщины. Они характеризуются прочностью и хорошими тепловыми показателями. Данный тип фундамента рекомендуются использовать для строений, где планируется обустроить систему теплого пола. Данная система широко распространена в Финляндии, Швеции, Норвегии. В данных странах часто возводятся дома каркасного типа, данный фундамент может использоваться не только для каркасных домов.

Финская плита считается разновидностью шведской плиты и имеет некоторые отличия. Она адаптирована к климатическим условиям России и разрабатывалась с учетом индивидуальных потребностей застройщиков данного региона. Данный тип плиты отличается от шведской наличием по периметру дополнительных ребер жесткости, а также особенностями укладки утеплителя.

Финская плита укладывается по всей площади здания, при этом значительно уменьшается давление на грунт. Конструкция является полноценной платформой для дома. Сильно пучинистые грунты, для которых характерно поднятие основания во время замерзания почвы, не страшны для такого фундамента. Благодаря особенностям его возведения нагрузка на него со стороны почв сводится практически к минимуму.

Ребра жесткости позволяют увеличить высоту сечения в местах, где предполагаются большие нагрузки. Расположение ребер жесткости зависит от строения. Например, чем больше будут размеры строения, тем более жесткую конструкцию необходимо сделать.

Если подытожить, что такое финская плита: это тип фундамента, устанавливаемого на различных типах грунта для строительства дома, в котором планируется обустроить систему теплых полов. Данный фундамент может применяться для возведения строения без системы теплых полов. Наружные стены будущего строения опираются на дополнительные ребра жесткости. Сверху плиты укладывается утеплитель, после чего производится стяжка.

Утеплитель защищает тепло пола от рассеивания, так как пол не касается непосредственно плиты. Стяжка производится после того как будет установлена система отопления теплый пол и система канализационных труб. Поэтому такой фундамент рекомендуется производить для строения, где предусмотрена конструкция теплых полов. Таким образом, создается ровный пол с системой обогрева.

Плита имеет относительно небольшую толщину, что позволяет ее применить в местах, где наблюдается высокий уровень грунтовых вод . Однако при возведении фундамента необходимо создать систему дренажа. Чаще всего рекомендуется создавать круговой дренаж и песчаную подушку, при этом данные слои должны быть разделены геотекстилем. Однако с низким уровнем грунтовых вод такой дренаж может не подойти. Так как для установки данного фундамента нет необходимости заготавливать очень глубокий котлован, поэтому все работы по подготовке к заливке данного фундамента сводятся к минимуму.
