Фундамент под печь в бане своими руками: инструкции, советы

Как правильно установить печь в бане

Единых норм как правильно сделать печь в бане нет. Предлагается множество вариантов, среди которых каждый может найти подходящую для себя оптимальную комбинацию. Однако, есть нормы как правильно установить с точки зрения пожарной безопасности и здравого смысла для удобства эксплуатации. Такая конструкция, как банная печь, установку требует простую, но с учетом всех деталей. Отдельно рассматриваются основные вопросы.

В каком месте поставить печку в бане

Правильная установка практически не ограничивает ее местоположение. Есть возможность вынести топку к парилке, коридору или же на улицу. Если планируется установить печь в баню своими руками, то стоит учитывать, как именно это будет реализовываться.

Основной корпус находится у парилки. От него больше всего жара. Устройство печки в бане обеспечивает пар и высокую температуру. Однако, если это деревянная классическая баня, печка в баню должна выходить к холодной зоне. Здесь можно подбросить топливо, при этом рядом расположить зону отдыха и место для дров.

Как установить с выходом на улицу интересуются те, кто топит углем. Не хочется тащить грязь. Однако, подобный метод связан с одним неудобством, приходится выходить и подбрасывать уголь, особенно это дискомфортно зимой.

Иногда организуется установка банной печи, когда топливник выходит парилку. Регулировать можно точно и удобно температуру. Однако, сложность организации хранения дров. Кроме того, подобный метод отнимает пространство, а многие делают парилку небольшой.

Пожарная безопасность при монтаже банной печи

Важно продумать, как правильно установить печь в баню для того, чтобы обеспечить безопасность. Когда анализируется установка металлической печи в бане, необходимо думать не только об ограничениях для топки, но и о самом корпусе, он сильно раскаляется

Установка в бане на деревянный пол обязательно должно предусматривать огнеупорное основание. Можно произвести монтаж банной печи на фундамент или же специальную подушку из кирпича. Актуально будет использования листа стали или керамогранита. Они не пропускают жар и могут остановить возгорание.

Дополнительно следует изучить, как установить банную печь, чтобы оставить расстояние от стен, от потолка. Стоит учитывать особенности, если помещение деревянное. Можно ближайшие ограждение заизолировать с помощью огнеупорных материалов. Нередко происходит обкладка самой топки с небольшим зазором.

Дополнительно нужно учесть, что расположение в бане должно быть далеко от полок, крючков для шапок и полотенец, стола и стульев, а также от декора. В целом основные правила нужны, чтобы обеспечить безопасность от возгорания.

Монтаж печной трубы в бане

Монтаж обязательно включает монтаж дымохода

Это важно, чтобы разобраться как установить котел в баню и вывести грамотно дым, позволяя обеспечить только лишь чистый пар и приятный для дыхания воздух

Труба обязательно должна быть огнеупорной, ведь она достаточно сильно разогревается. Стоит сразу определить, как правильно поставить печь в бане, а затем смонтировать максимально простой дымоход. Лучше всего, если он будет прямым. Установка котла в бане своими руками и монтаж дымохода подразумевают наличие теплоизоляции. Она обязательно должна соответствовать противопожарным требованиям.

Способы установки печи

В классическом варианте принято размещать печь прямо в парной. Но еще ее устанавливают в парной с выносом топки в предбанник или комнату отдыха. В маленьких баньках допустимо топку разместить с уличной стороны.

Разберем каждый из способов подробнее.

В предбаннике, комнате отдыха

Такое обустройство отопления имеет несколько весомых преимуществ:

Кислород в парилке не выжигается огнем.
Больше свободного пространства в парной.
Проще поддерживать чистоту в комнате, чистить зольник.
Закидывают дрова в предбаннике. Здесь же нужно располагать и дровницу.
Нет необходимости отдельно обогревать предбанник, при условии, что печи хватает мощности.

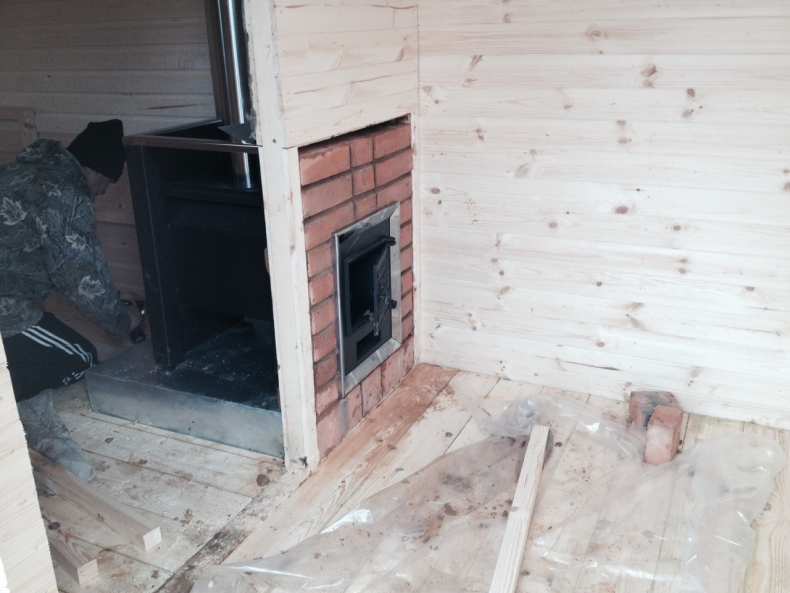

Для этого подходят печи с выступающим топливником, прямоугольной формы.

Монтаж такой конструкции следует планировать на этапе строительства бани, иначе придется ломать часть перегородки между комнатами.

Для этого в стене оставляют отверстие, которое потом обшивают огнеупорными материалами. Печь нужно ставить так, чтобы доступ к топке был снаружи, то есть со стороны предбанника.

В парной

Самый популярный вариант в классической русской бане. Печь целиком размещается в парной. Отсюда же проводится загрузка дров. Поэтому нужно сразу оставить еще немного места под дрова.

Преимущество печи в парной ‒ удобная регулировка тяги открытием/закрытием топочной дверцы. Красиво смотрится устройство с дверцей из закаленного стекла, через которое будет видно огонь.

Минусы такого расположения:

Сложнее следить за чистотой вблизи печи.
В маленькой парной кислород будет быстро выжигаться пламенем.

Расположение печи нужно спланировать заранее, чтобы отдыхающие не соприкасались с раскаленной поверхностью.

Ставить лучше печку в углу, чтобы, поливая камни водой, никто не обжегся горячим паром. Обязательно нужно, чтобы расстояние от печи до полок соответствовало действующим нормам и правилам пожарной безопасности.

Печь установить будет проще, если придерживаться руководства производителя. Для защиты стен от возгорания следует обустраивать огнеупорный фартук.

Для хорошего воздухообмена в помещении нужно сделать вентиляционное отверстие в полу. Выше не стоит ‒ жар будет уходить из помещения.

С выходом на улицу

Этот вариант для сезонной бани на даче, оформленной в виде бочки, мини-домика. Загрузка топлива, чистка от золы производится на улице.

Минус такого решения ‒ неудобство контроля заполненности печи дровами, углем и поддержания необходимой температуры.

Здание как римская баня — Глобальное потепление

Последнее обновление: понедельник, 02 января 2023 г. | Глобальное потепление

В римских банях полы обогревались с помощью системы подогрева полов, называемой гипокауст. Огонь зажигали под большими бассейнами, используемыми для нагрева воды для горячих ванн, а избыточное тепло от огня отводилось под твердые полы для обогрева самой бани. Итак, в таких системах есть источник тепла, тепловая масса для хранения тепла и регулирования его отвода в пространство, а также система распределения тепла.

Традиционный дом Нам в Латвии. Нам — центральная каменная комната с кухней и камином, вокруг которой расположены А, зал; B, малая камера; C, главная камера; и D, коммунальная и комната для прислуги. Наружные стены дома сложены из горизонтальных необрезных бревен (по рисунку Гунтиса Плесумса в Оливере, 1997, т. 2, с. 1263).

Дом Ту-мак-гып на отдаленном корейском острове Уллунгдо с горизонтальным гипокаустом под полом центрального помещения.

Даже в простых деревенских домах есть очень сложные системы дизайна, которые делают наши современные западные дома очень обычными. Одна из таких интересных форм дома находится на изолированном острове Уллунгдо в Корее (рис. 1.11). Он имеет конструкцию с двойной внешней стеной со съемной стеной внешней буферной зоны, «у-дэ-ги» (соломенная стена), добавленной для защиты от сильных ветров острова.

Дом Ту-мак-гып на отдаленном корейском острове Уллунгдо с горизонтальным гипокаустом под полом центральной комнаты.

Схематический разрез Какклеовена, показанный на рис. 1.1.f, который действует как вертикальный гипокауст. Печь не только нагревает поверхности, которые она «видит», излучая, но и горячий воздух, конвективно поднимающийся вокруг нее, собирается под потолком, нагревая, таким образом, бетонный пол наверху. Дымоход проходит через бетонную стену наверху и нагревает соседние участки стены за счет теплопроводности.

контроль влажности. Толстая соломенная крыша обеспечивает защиту от зимнего снега и летнего солнца. По-настоящему хитрый трюк — это кухонный дымоход, который выведен под зимнюю гостиную, чтобы оптимизировать ценность скудных топливных ресурсов для жителей, используя их как для приготовления пищи, так и для отопления. В то время как средняя измеренная внешняя температура составила 1,2°C, средняя температура в буферном пространстве Чукдам составила 1,1°C, а во внутреннем помещении – комфортные 15,6°C при средней относительной влажности (RH) 44,9.

Продолжить чтение здесь: Воплощенная энергия различных строительных материалов

Была ли эта статья полезной?

Фундамент из камня

Не менее распространен вариант с бутовым камнем. Он тоже создается с применением раствора, после чего боковые стенки выравниваются под гидроизоляцию.

Технология следующая:

Для тяжелых печных устройств котлован роется от одного метра в высоту. Если агрегат весит менее полутора тонн, то высота котлована составляет не более восьмидесяти сантиметров по размеру большем, чем для печки на двадцать сантиметров;

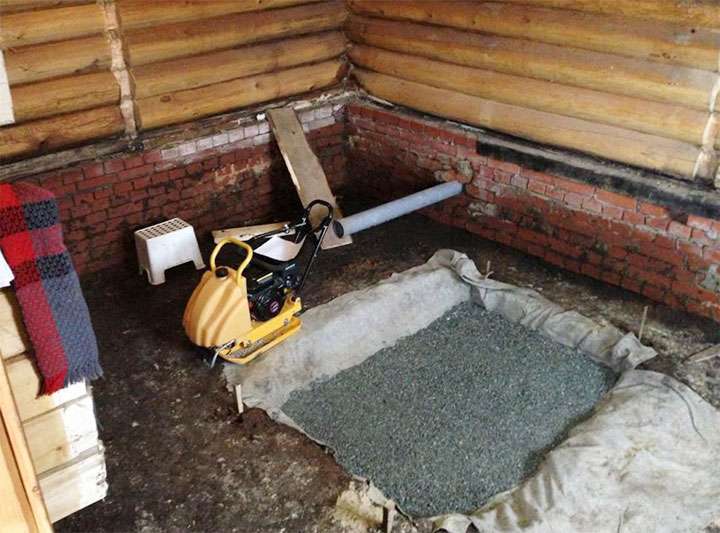

Дно сначала утрамбовывается, а затем засыпается щебнем для уплотнения на высоту пятнадцать сантиметров;
Изготавливают опалубку в соответствии с габаритами конструкции для опоры. Затем ее обшивают целлофаном, после чего опускают в котлован;
Фрагменты из бута кладутся на основание. Слой должен составлять не менее тридцати сантиметров. Пустоты необходимо заполнить щебнем;
Готовится жидкий раствор из цемента и песка, после чего им предстоит залить слой камней;
Все последующие каменные ярусы выкладываются по аналогии. Расстояние до пола от последнего каменного яруса, при этом, должно остаться в шесть или семь сантиметров, причем кладку желательно выполнить в течение одних суток;
Стяжка для выравнивания кладется на последний слой бетона;
Опалубку с целлофаном снимают после того, как закончится неделя. Гидроизоляцию укладывают на поверхность спустя двадцать суток.

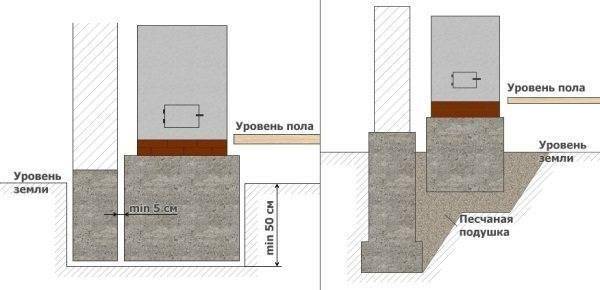

По своим габаритам фундаментная часть должна быть больше, чем печное основание на десять-пятнадцать сантиметров. Труба печи в горизонтальном сечении должна располагаться в центральной части печи.

Процесс установки печки

Для тяжелой печи, вес которой превышает норматив нагрузки в 700 кг, обязательно подготавливают фундамент, и только потом приступают к дальнейшим работам.

Основание

Идеальный вариант – установка фундамента на стадии строительства бани. В остальных случаях снимают пол и проводят заливку конструкции. Печной фундамент может быть таким:

монолитное армированное сооружение, заложенное ниже линии промерзания грунта и не соединенное с баней;
мелкозаглубленное основание (до 70 см), усиленное анкеровкой;
свайно-плитная основа, отлично подходящая для пучинистых почв.

В целом, изготовление фундамента производится согласно стандартной методике. Котлован для основы должен быть больше печки на 10 см с каждой стороны. Время застывания монолита – до 21 дня. Верхнюю часть готовой конструкции изолируют рубероидом или битумной мастикой.

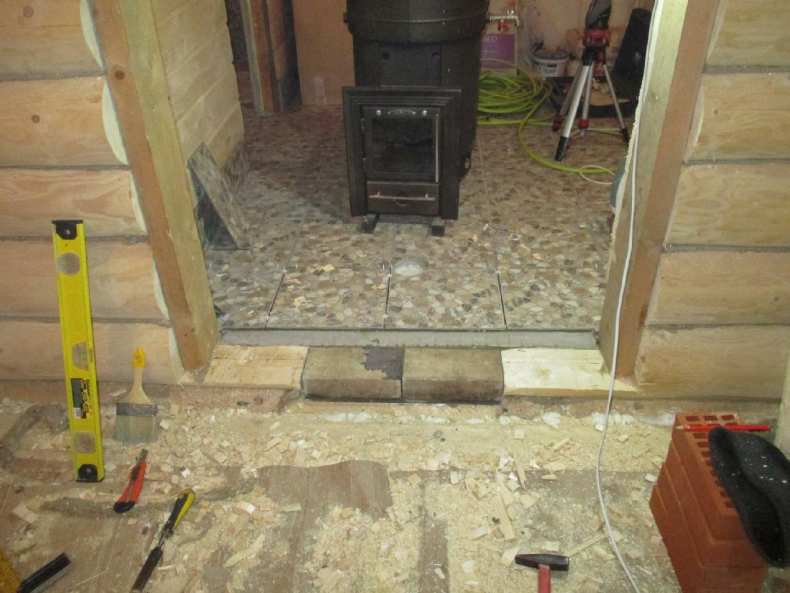

Подготовка пола и проема

Подготовленную конструкцию покрывают минеральной плитой, закрепляют ее саморезами. Выкладывают два ряда шамотного кирпича, скрепляя кладку огнеупорным раствором. На термостойкий клей приклеивают керамогранит или металл. Если топочная дверца выходит в смежное помещение, проем также обкладывают кирпичом, а щели герметизируют жаропрочной мастикой.

Дымоход

Печь ставят на положенное место. На потолке намечают область для прорези под трубу. Распиливают перекрытия, делают отверстие в крыше, обрабатывают края огнезащитным составом. Устанавливают короб для дымохода, щели заделывают базальтовым утеплителем. Соединяют все элементы системы дымохода в единую конструкцию и подключают ее. Стыки закрепляют металлическими хомутами. Выводят дымоход наружу на 100-150 см, патрубок защищают стальным листом.

Каркасная стенка

Для печки с выносной топкой важно правильно устроить перегородку между парилкой и моечной. Она делается из брусков толщиной 10 см высотой до потолка

Вначале ставят вертикальные распорки, фиксируют их металлическими уголками, саморезами. Для получения каркаса в виде буквы «Н» устанавливают горизонтальные перемычки.

Конструкцию изолируют базальтовой ватой, ближе к полу обустраивают отверстие для топочного канала. Стенку обшивают вагонкой, которую защищают от пара фольгированным материалом. Дополнительно монтируют облицовку печи и защитные стенки из кирпича, других жаропрочных материалов.

Какие виды фундамента рекомендуют устанавливать

Рассмотрим все за и против каждого типа и нюансы возведения подробнее.

Монолитный

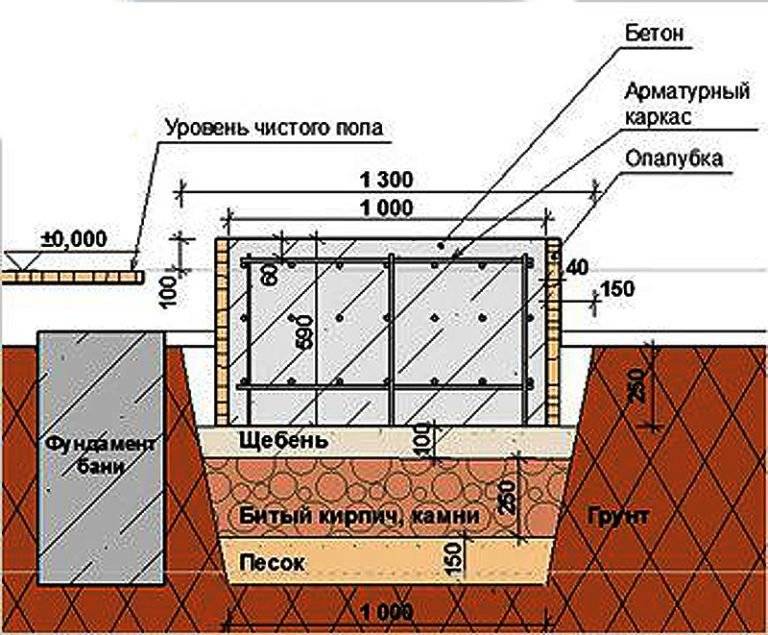

Бетонная плита считается надежной основой в случае, когда печь установлена внутри помещения и не подвержена влиянию влаги. Не подойдет она и к конструкциям с большими габаритами. Даже хорошо армированный монолит не справится с такой нагрузкой. Хотя цена монолитного фундамента невелика.

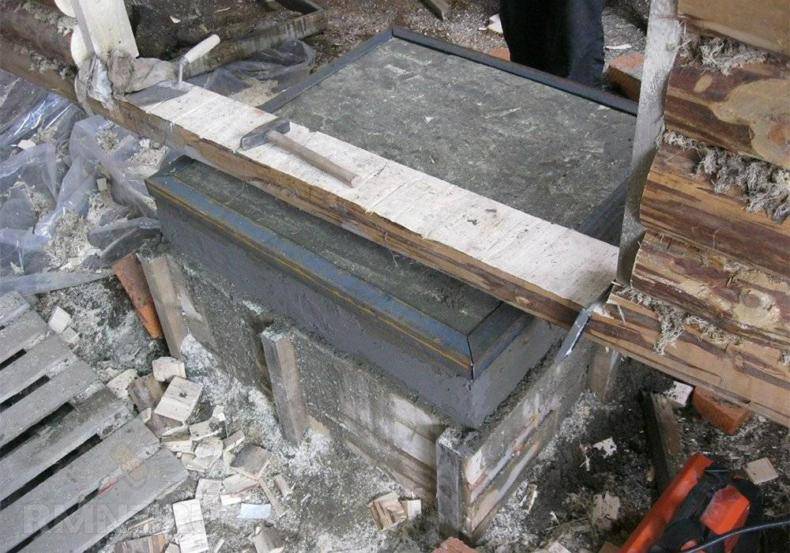

Фото: плитное основание

Бутобетонный

Для его кладки рекомендуется брать камни в диаметре не более 15 см. Если фундамент небольшой по площади, то достаточно одного слоя бута. Для заливки габаритного участка потребуется несколько слоев, каждый из которых заливается поэтапно раствором после высыхания предыдущего.

Бутобетонный фундамент обладает высокой прочностью, цена на него доступна и он популярен у печников.

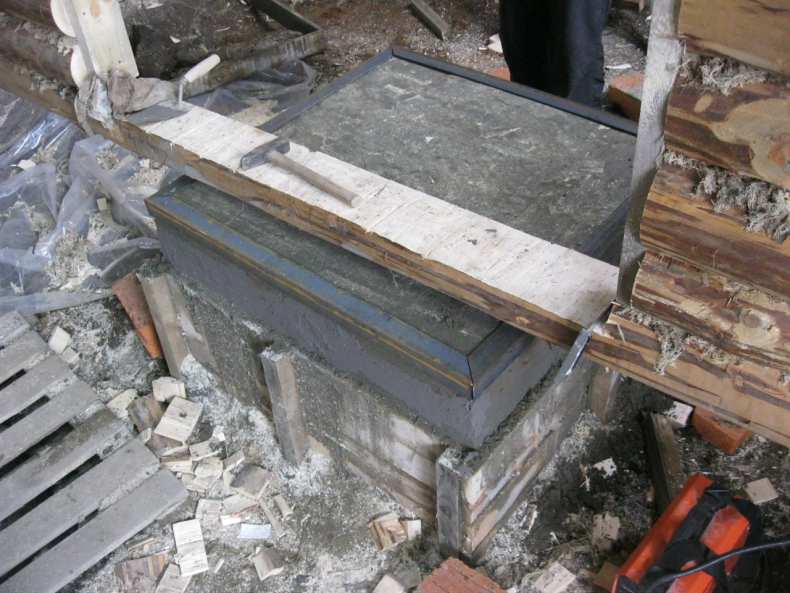

Фото: монтаж бутобетонного основания

Гидроизоляция обязательна. Оптимальный вариант – изнутри выстелить стенки опалубки рубероидом.

Для замеса раствора берут марку цемента не ниже М400.

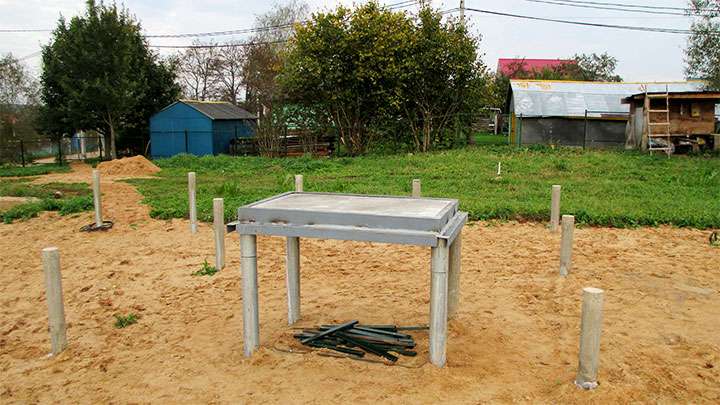

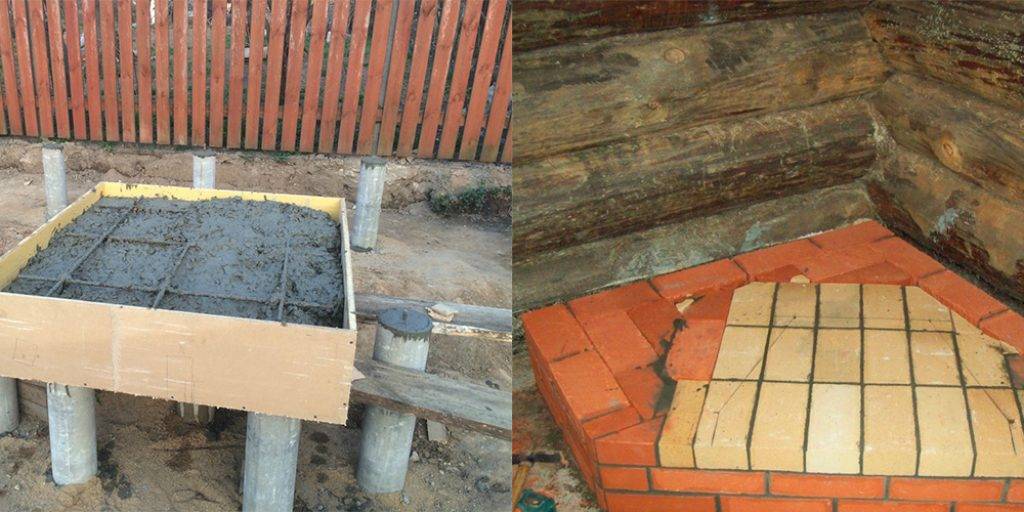

Опорно-свайный

Целесообразно устанавливать на сложных, подвижных грунтах или в болотистой местности, поскольку цена материалов будет в разы дороже, чем у других видов.

Чтобы выполнить установку бетонных свай правильно, следует учесть такие моменты:

Согласно чертежу на нужную глубину бурят отверстия в форме цилиндра диаметром не более 20 см.
В каждый из них засыпают слой щебня 15 см, трамбуют.
После этого вырезают из рубероида трубки необходимой длины и вставляют в отверстия. Этот материал не только выступает как гидроизоляция, но и служит опалубкой.
Следующий шаг – заливка раствора внутрь проемов. Время застывания – 1 неделя.
Как только опоры будут готовы, можно приступать к монтажу железобетонной плиты.

Винтовые сваи не стоит применять при возведении беседки и печи в ней на склонах, в подтапливаемых районах.

Классификация фундаментов

Фундамент под печи для банных помещений классифицируются зависимо от разных факторов: уровня заглубления, типа конструкции, материала из которого изготавливается фундамент.

По уровню заглубления

Типы фундаментов:

Большие печи должны устанавливаться на массивные фундаменты. При монтаже основания учитывается глубина промерзания почвы, уровень грунтовых вод, вид грунта. Минимальная глубина — 50 см.
Мелкозаглубленное основание. Максимальная глубина для такого типа фундамента — 70 см. Подходят для печей, масса которых не превышает 1500 кг. На дно котлована нужно засыпать песчаную подушку, состоящую из гравия, щебня, песка. Оптимальная толщина — 15 см.

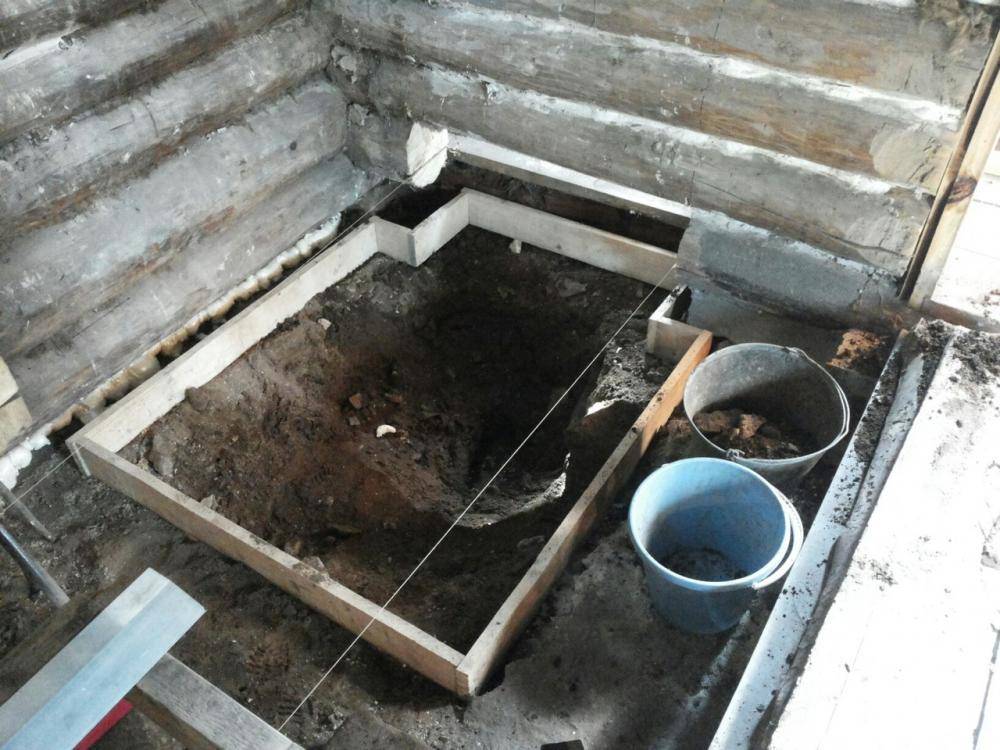

Котлован под фундамент

По типу конструкции

Виды основ по типу конструкции:

Для малогабаритных отопительных элементов подходит ленточное основание. Траншея должна совпадать с размерами печи.
Бетонное основание, на котором устанавливаются поддерживающие опоры. Такой вид фундамента подходит для глиняных, песчаных видов почвы.
Если проводится капитальное строительство, лучший вариант — монолитный слой из бетона, который усиливается арматурой.
Основание из бетона, которое устанавливается на несколько винтовых свай.

По материалу

При изготовлении основы можно применять разные материалы:

Бутовый камень. Из него изготавливают фундаменты для зданий, печей.
Кирпич. Этот материал подходит для изготовления основ под отопительные элементы небольшого размера.
Бетон — самый распространенный материал, который популярен благодаря низкой цене, долговечности.

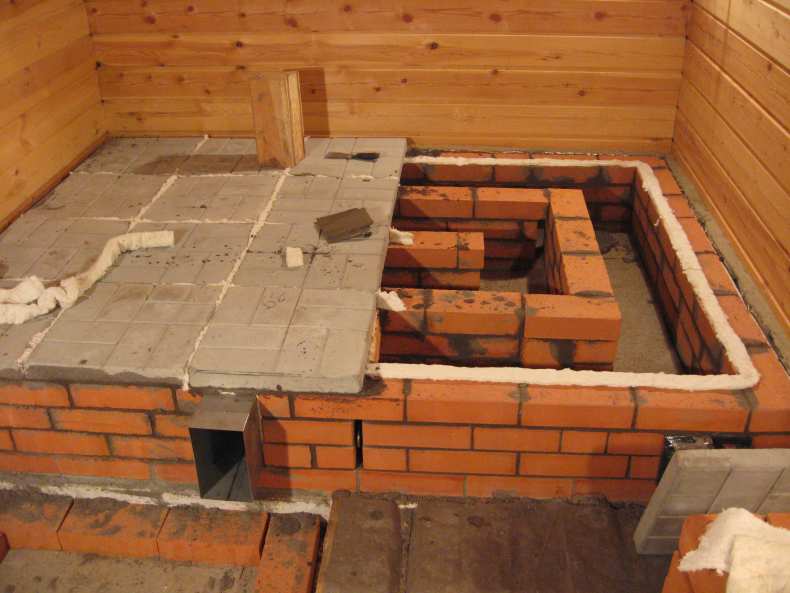

Кирпичное основание

Какой вариант лучше выбрать?

На выбор влияет несколько факторов:

Размер парилки. Если помещение будет большим, нужно выбирать монолитное основание.
Тип грунта. Для насыпных, болотистых видов почвы лучше выбирать свайный фундамент.

Если используется небольшое оборудование, на бетонный пол можно выложить 2–3 ряда огнеупорного кирпича. Этого будет достаточно для устойчивости, надежности печи.

Опытные строители рекомендуют изготавливать монолитное основание из бетона. По общим затратам этот материал будет дороже основания из кирпича, но прочность бетонного фундамента выше. Главное преимущество кирпича — легкий демонтаж. Если изготавливать основу из бутового камня, пустые пространства нужно заполнять бетонным раствором. По прочности такое основание не превосходит бетонное.

Требования к выполнению строительных работ

Строительные правила (СНиП и СП) требуют для печей весом более 700 кг устраивать собственный фундамент. Необходимо делать его отдельно от основания бани, поэтому, удобнее всего строить печь параллельно с постройкой самого помещения.

Создание фундамента — самый первый этап строительства печи, определяющий успех дальнейших работ. Здесь могут быть использованы разные варианты конструкции, от винтовых свай до полноценной залитой бетонной плиты (самый предпочтительный вид фундамента).

Сама печь строится из двух разновидностей кирпича. Для топки используется специальный материал — огнеупорный (шамотный) кирпич.

Использовать обычный рядовый блок нельзя — от сильного нагрева он потеряет прочность и начнет крошиться.

Кроме этого, кладку кирпича производят на глину, а не на обычный цементно-песчаный раствор. Это важный момент, так как глина и шамотный кирпич от воздействия высоких температур спекается в монолит.

Это позволяет сохранить герметичность топки даже когда наружные швы начнут выкрашиваться — это неизбежный процесс, требующий постоянного внимания.

При обнаружении подобных изъянов производится расшивка дефектного шва и повторное заполнение глиняным составом.

Необходимость строительства фундамента под печь

Нужно ли фундамент под печь в баню делать или нет, определяется ее массой, которая напрямую зависит от размера данной постройки. Чем больше внутренний объем помещения, тем требуется для его обогрева более массивный отопительный агрегат.

Банная печь

Если вес печки превышает 700 кг, то в этом случае требуется делать основание для нее. Более легкие конструкции не нуждаются в фундаменте. Их можно устанавливать непосредственно на прочный пол сооружения. При этом следует соблюсти правила пожарной безопасности.

Масса отопительных устройств, изготовленных из различных материалов, варьируется в широком диапазоне. Для обогрева используют готовые заводские агрегаты или самодельные.

Необходимость устройства основания вызывается возможностью просадки тяжелой печки в результате подвижек грунта. Также из-за неравномерного распределения нагрузки на почву отдельные части конструкции могут дать осадку, а это приводит к перекосам и трещинам в стенках.

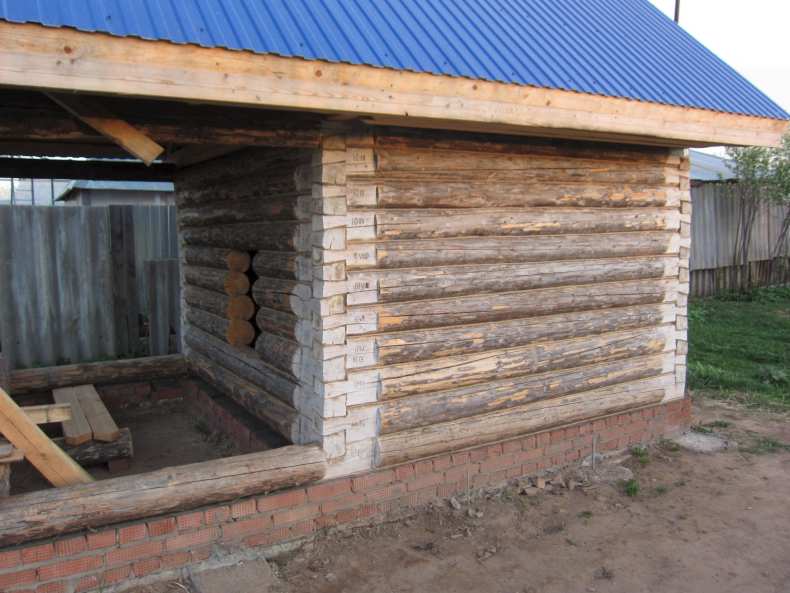

Когда баня построена на ленточном, свайном или столбчатом фундаменте, тогда под тяжелую печь основание делают отдельно, не связанным со всей опорной конструкцией. Это вызвано необходимостью минимизации возможности деформации печи при просадках общей основы. При относительно небольшом весе печей (до 1,5 т) допускается выполнять связку их мелкозаглубленных опорных конструкций и цоколь баньки.

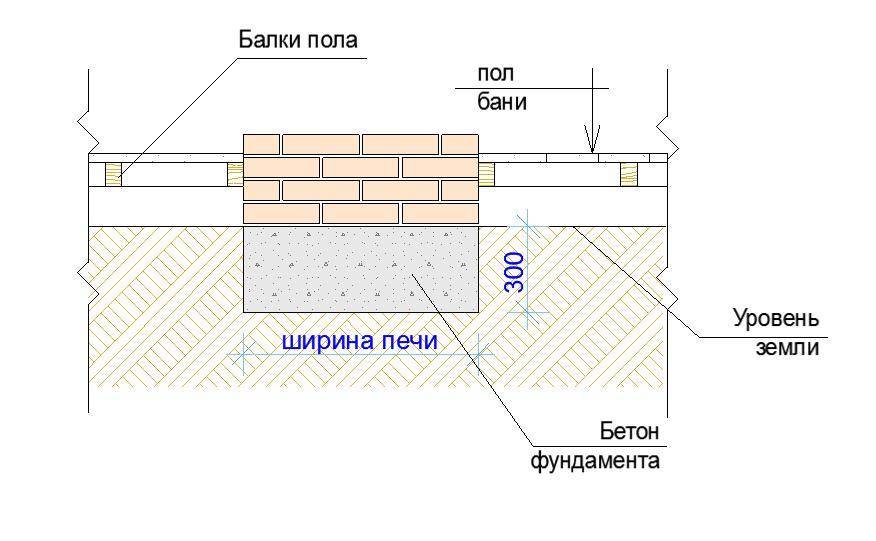

Если основанием под баню служит монолитная железобетонная плита (либо даже сборная), то она же используется в качестве печной опоры. Отдельную основу в таком случае строить не требуется.

Фундамент под металлическую печь (или кирпичную) при ее массе менее 0,7 т устанавливают на простую (безопасную с противопожарной точки зрения) основу. Сооружают ее в такой последовательности:

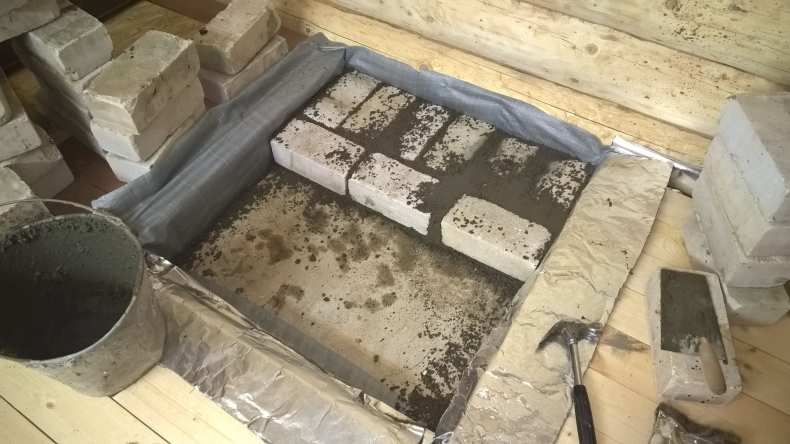

на раствор из глины, равномерно распределенный по поверхности пола в нужном месте, укладывают лист асбеста;
сверху на него кладут железо;
устанавливают печь.

Размеры листов железа и асбеста должны подбираться так, чтобы они выступали за все края обогревательного агрегата минимум на 0,25 см.

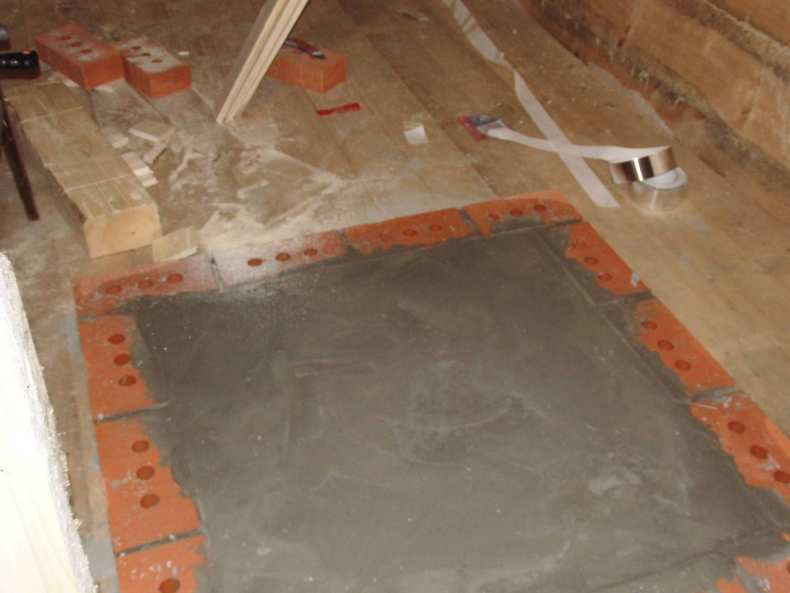

Металлическая печка на кирпичном основании

Для печного агрегата из металла весом менее 700 кг допустима даже установка на деревянное половое покрытие. Только следует соблюдать противопожарные правила. Железные обогревательные приборы гораздо прочнее своих кирпичных или каменных аналогов. Из-за просадки грунта они только перекашиваются, но могут даже завалиться. Чтобы такого не случилось, под них монтируют опорную конструкцию.

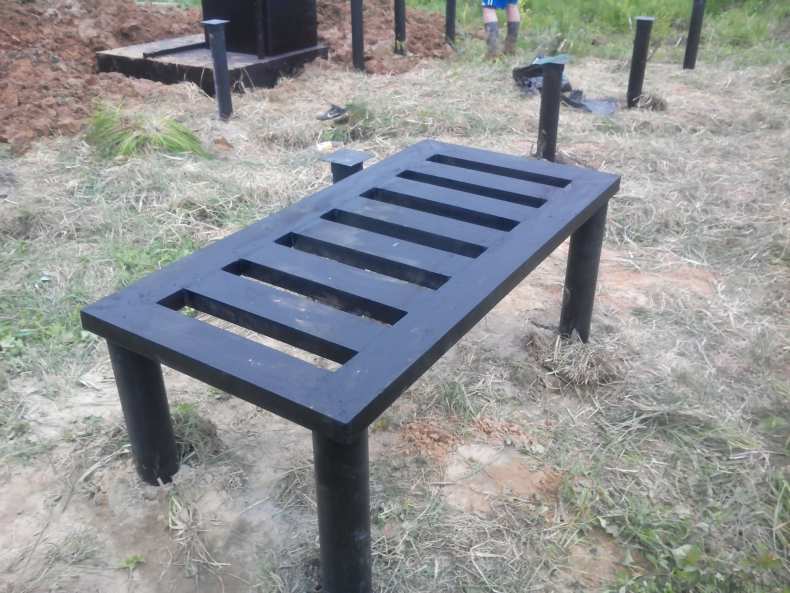

Столбчатая опора – простота и большой выбор материалов

Столбы располагаются по углам и на месте, где будут стоять несущие стены.

Но такой фундамент хорош только для нетяжелых построек и на не рыхлом грунте. В остальных случаях здание поплывет.

Для столбчатого фундамента выбирают следующие материалы:

кирпич – подходят не все виды кирпича;
камень – прочный, но дорогой;
блоки из бетона – доступный материал, с ними возводить фундамент быстрее;
трубы металлические – внутрь заливается цементный раствор.

Как залить фундамент под баню своими руками используя столбы из кирпичей?

Изначально размечаются места опоры, и в этих точках роятся ямы.
На дно сыпется влажный песок и очень плотно утрамбовывается.
Затем кладут кирпичи, заполняя весь объем. Первый ряд промазывается скрепляющим раствором, кладется второй ряд кирпичей и так далее, пока не будет достигнута нужная высота фундамента.
Внутри кирпичей можно проложить арматурную сетку для улучшения прочности. Но делать это необязательно, скорее, по желанию.
Поверх последнего кирпичного слоя укладывают гидроизоляционный материал.
Если в почве отмечалось ранее расширения от излишней влажности, то кирпичи нужно засыпать песком с камнями и хорошо утрамбовать все.

Вот и вся пошаговая инструкция заливки фундамента под баню.

Немного истории

Вопреки расхожему мнению, кирпичные печи впервые появились не в России. Их завезли сюда уже во времена правления Петра I, который лично привез из Голландии несколько речей и пригласил опытных мастеров для передачи опыта строительства подобных сооружений.

Причиной такого поступка была не простая любознательность — количество пожаров, происходивших в стране из-за растопки бань по-черному, было огромным. Поскольку города были деревянными, от одного пожара мог выгореть весь город (и такое происходило нередко).

Петр I издал указ, которым запретил растопку бани по-черному. С тех пор и пошла традиция использования кирпичных печей. Новинка быстро обрела популярность, поскольку оказалась сравнительно безопасной и достаточно простой, удобной в эксплуатации. С тех пор кирпичные печи стали базовым способом нагрева бани, успешно конкурирующим с легкими металлическими конструкциями.

Безопасное размещение и подключение электрической печи

Удобное решение ‒ электрокаменка. Это отличная альтернатива дровяной печи. Не занимает много места. Дымоходная труба отсутствует. Не нужно чистить, загружать топливо. Достаточно правильно выставить температурный режим.

Важно при подключении соблюдать правила подсоединения к сети, пожарную безопасность. Обязателен монтаж УЗО

Это отличная защита от короткого замыкания при перепадах напряжения в сети

Обязателен монтаж УЗО. Это отличная защита от короткого замыкания при перепадах напряжения в сети.

Покрытие проводки должно быть жаропрочным. Сечение выбирается согласно мощности, сетевому напряжению. Подробнее в статье: «Электромонтаж бани».

Основные виды фундаментов под печь

Фундамент для печи является важной составляющей ее установки и обеспечивает ее устойчивость и надежность в эксплуатации. В зависимости от конструкции и веса печи, а также от условий эксплуатации, могут применяться различные виды фундаментов

В данном тексте рассмотрим основные виды фундаментов под печь.

Столбчатый фундамент

Столбчатый фундамент — это один из самых простых и дешевых видов фундаментов для установки печи.

Он представляет собой несколько бетонных столбов, расположенных в углах печи и соединенных между собой арматурой.
Такой фундамент позволяет установить печь на любой поверхности и обеспечивает достаточную устойчивость печи в эксплуатации.
Однако этот тип фундамента имеет низкую несущую способность и не подходит для установки тяжелых печей.

Монолитный фундамент

Монолитный фундамент — это более сложный и дорогостоящий вид фундамента, который представляет собой единый бетонный блок, на который устанавливается печь.

Такой фундамент обеспечивает высокую надежность и устойчивость печи, а также имеет высокую несущую способность.
Однако для его установки требуется выкопать яму и укладывать арматуру, что может потребовать дополнительных затрат на строительство.

Свайный фундамент

Свайный фундамент — это тип фундамента, который состоит из нескольких свай, вбитых в грунт на определенную глубину, на которых устанавливается печь.

Такой фундамент обеспечивает надежность и устойчивость печи в эксплуатации, а также позволяет установить печь на нестабильных грунтах. Однако для его установки также требуется дополнительная подготовка грунта и установка свай, что может потребовать дополнительных затрат.

Выбор оптимального варианта фундамента для установки печи зависит от многих факторов, таких как вес и размеры печи, условия эксплуатации и характеристики грунта. При выборе фундамента необходимо учитывать не только его стоимость, но и его надежность и устойчивость.
Столбчатый фундамент подходит для установки легких печей на небольших площадях, а монолитный фундамент и свайный фундамент обеспечивают более высокую надежность и устойчивость при установке тяжелых печей или на нестабильных грунтах.
