Фундамент монолитная плита своими руками

Этапы работ

Строительство фундамента любого типа начинается с производства земляных работ.

Этап 1 – земляные работы

Рельеф выравнивается, при необходимости, подсыпается грунт, трамбуется при помощи виброплощадки. После этого контуры фундамента выносятся на местность (с помощью колышков и шнура). Разметив таким образом габариты монолита, можно приступать к рытью котлована. Глубина его – 300-500 мм.

По периметру размер земляного корыта должен превышать аналогичные параметры фундаментной плиты на метр. Так вы обеспечите себе достаточную степень свободы действий при выполнении дальнейших работ.

На этом же этапе обустраивается дренажная система. Для этого на дне корыта выкапываются несколько траншей (в поперечном направлении) и покрываются геотекстилем.

Поверх своеобразного фильтра укладываются пластиковые трубы, просверленные в нескольких местах для поступления в них грунтовых вод.

Трубы прокладываются до дренажного колодца с уклоном в его сторону. Уложенная таким образом дренажная система засыпается щебнем и сверху снова накрывается слоем геотекстиля.

Этап 2 – устройство подушки

Данный этап заключается в засыпке на дно котлована слоя песка с последующим его увлажнением.

Влажный песок уплотняется и на него насыпается слой щебня (все слои тщательно трамбуются).

Полученная подушка скрепляется пятисантиметровым слоем цементно-песчаного раствора.

Этап 3 — гидроизоляция

При устройстве плитного фундамента своими руками не следует забывать о защите монолитной плиты (технология устройства фундамента монолитная плита) от воздействия влаги. Гидроизоляционный материал укладывается поверх подбетонки. Стыки отдельных листов герметизируют.

Специалисты рекомендуют гидроизоляцию выполнять в два слоя, верхним из которых будет служить прочная полиэтиленовая пленка.

Она защитит от повреждений основной гидроизоляционный слой, состоящий из мастики и рубероида.

Этап 4 – устройство опалубки

Для изготовления опалубки подойдут доски толщиной до 25 мм. Они строгаются с одной стороны. Доски сбиваются в щиты, а затем монтируются внутри котлована.

Струганная сторона должна быть обращена в сторону бетона (то есть внутрь корыта). В процессе заливки доски опалубки будут испытывать большие нагрузки, поэтому их предусмотрительно укрепляют укосами.

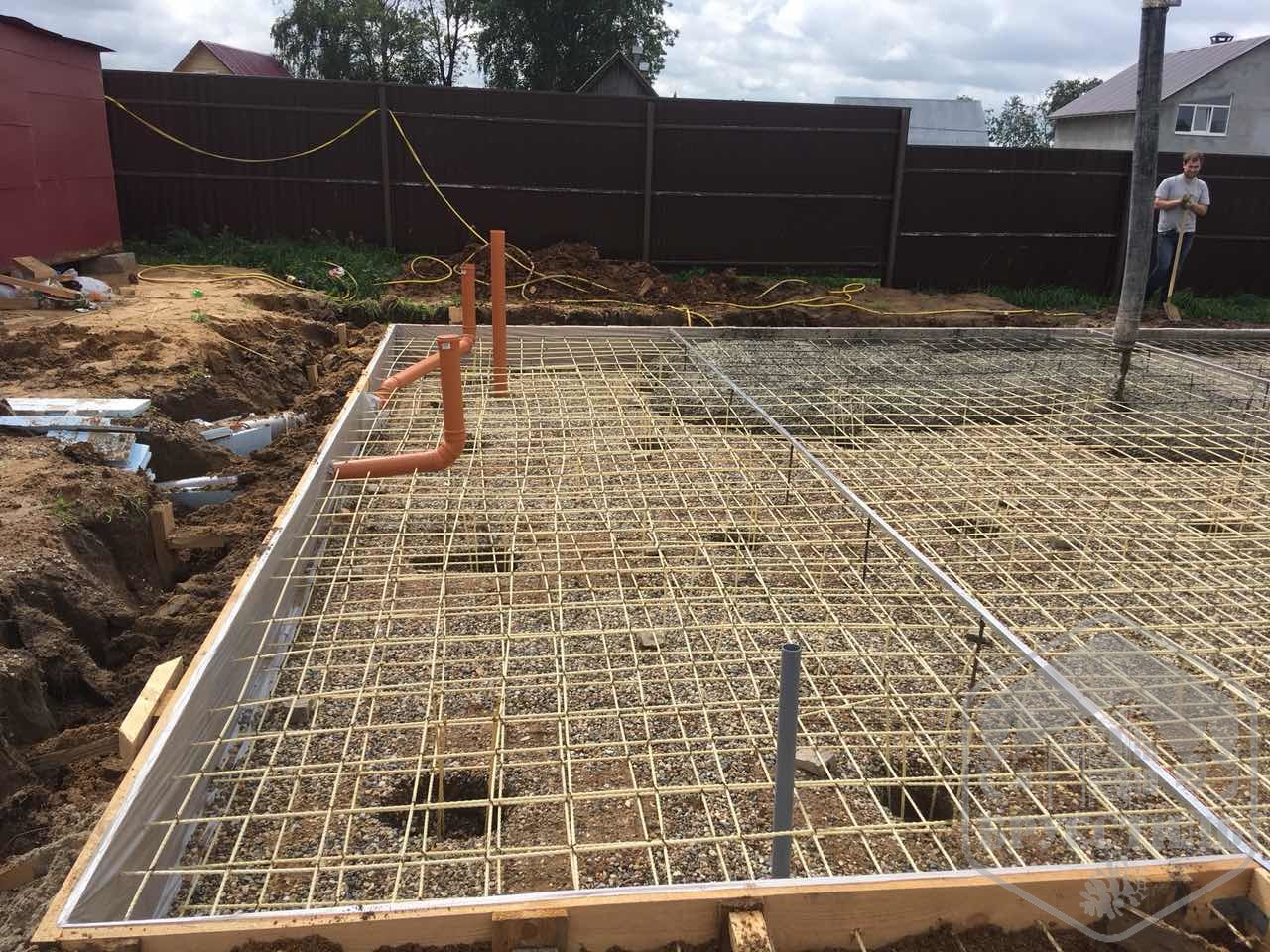

Этап 5 – армирование плиты

Арматурный каркас собирается на земле, а затем переносится в опалубку.

При этом нижний его пояс должен устанавливаться на подпорки: таким образом можно обеспечить полное закрытие каркаса бетоном.

Чтобы соблюсти необходимый зазор между нижним и верхним поясами, на первую сетку ставятся кирпичи, а на них укладывается верхняя сетка. Вертикальные распорки лучше не варить, а вязать.

Этап 6 – заливка

Заливку опалубки бетонной смесью лучше производить при помощи насоса или строительного миксера. А как сделать плитный фундамент своими руками, если подобных приспособлений нет? В этом случае сооружается простейший желоб, по которому бетон подается в котлован.

При этом течь быстрее ему помогают лопатой. В процессе заливки надо несколько раз пройтись по залитой массе глубинным вибратором – это освободит массу от воздушных скоплений. Залитую массу выглаживают виброплитой, накрывают полиэтиленом – и оставляют в покое до полного созревания бетона.

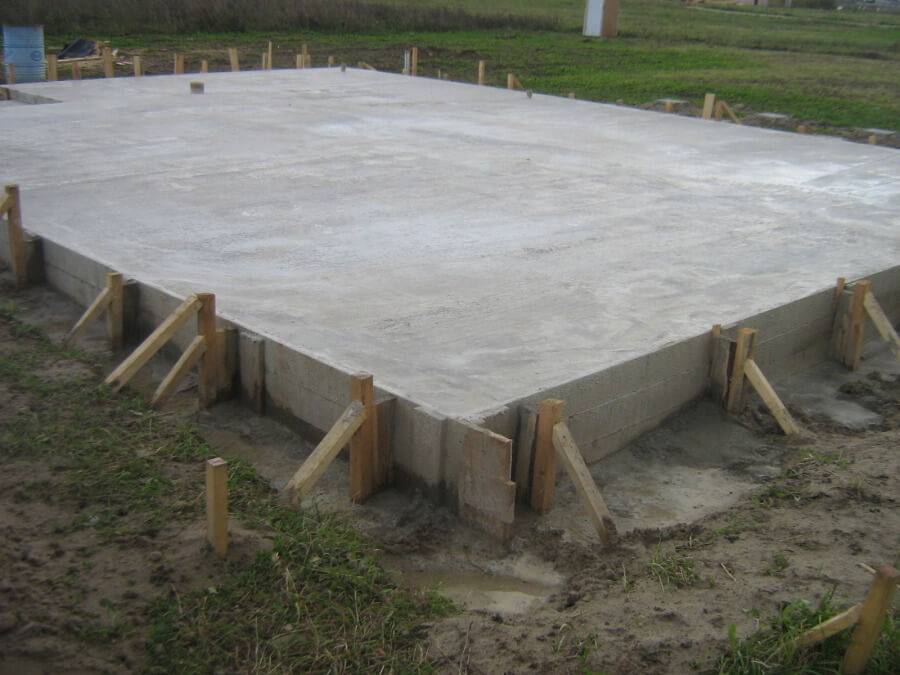

При хорошей погоде недели через три монолит наберет нужную прочность, и вы можете приступать к строительству надземной части здания.

Ну и возможно, после прочтения этой статьи, Вам не понравился плитный фундамент. Просмотрите тогда наши статьи о ленточном фундаменте, свайном фундаменте и столбчатом фундаменте.

Возможно Вы сделаете лучший выбор фундамента для Вас.

Видео плитный фундамент своими руками.

https://youtube.com/watch?v=FkKKYb8R3y4

Области применения монолитных плит под монтаж фундамента

Сравнивая и сопоставляя фундамент плитного типа с ленточным или свайным, можно принять решение о целесообразности использования первого типа в следующих ситуациях:

Этапы строительства плитного фундамента: 1. Разметка участка. 2. Рытье котлована. 3. Засыпка песчаной подушки 4. Гидро- и тепло- изоляция 5. Возведение опалубки. 6. Армирование и заливка бетона. 7. Снятие опалубки и гидроизоляция.

при осуществлении работ на сложных почвах;
в постройках, которые не предусматривают наличие высокого цокольного этажа или подвала;
в сооружениях и домах, в которых фундамент является основой пола; в таком случае плита должна быть утепленная и иметь надежную паро- и гидроизоляцию.

В регионах, где отмечается повышенное промерзание грунтов, морозоустойчивые монолитные фундаменты из плиты выступают прекрасной альтернативой другим конструкциям фундаментов (даже свайным). Именно это условие сделало монтаж плитных фундаментов столь популярным в скандинавских странах. При помощи теплоизоляции устраивают развязку плиты с мерзлым грунтом. Можно сделать такое сравнение и сказать, что утепленная плита фундамента лежит на «матрасе», который обладает свойствами теплоизоляции.

Раньше для целей теплоизоляции применяли плотный пенопласт, сегодня ему на замену пришел более усовершенствованный материал-утеплитель – экструдированный пенополистирол. В России большей популярностью пользуется пенополистирол отечественного производства, известный как Пеноплекс. Зарубежные не менее известные аналоги – Basf и Ursa.

Утепленный таким образом фундамент является более современным вариантом и достаточно практичным. Пенополистирол обладает длительным сроком эксплуатации, он не гниет, имеет высокие показатели прочности. Этот материал применяют в основном в качестве утеплителя наружных поверхностей полов и стен в подвальных помещениях, и выступает своеобразным матрасом под утепленный плитный фундамент.

Слои пенополистирола и гидроизоляции, размещенные на подушке из песка или подготовке по бетону и слой бетона, – из этого состоит пирог монолитного фундамента.

Выбор теплоизоляционного материала

Перед началом работ требуется подобрать и купить качественный утеплитель для поддержания нормального уровня влажности в здании и утепления УШП.

На рынке стройматериалов сегодня можно найти много различных теплоизоляционных материалов, но чаще для утепления фундаментов используют экструдированный пенополистирол («Пеноплекс»). Ещё два популярных утеплителя для этого использовать нельзя по таким причинам:

минеральная вата – материал впитывает воду, поэтому нею нельзя утеплять основание здания. Она в результате намокания перестаёт выполнять свои функции;
пенопласт – материал слабый по прочности, а на фундамент здания постоянно воздействуют большие нагрузки.

Достоинства экструдированного пенополистирола:

большой срок службы;
не боится влаги, поэтому не гниёт и на нём не появляется плесень и грибок;
некоторые разновидности этого материала являются слабогорючими, правда этот фактор в возведении фундамента неактуален;
безопасен для человека: из него не выделяются опасные для здоровья людей вещества;
прочный: материал способен длительно выдерживать вес людей, мебели и различного оборудования.

Главное – это не допускать воздействия на этот утеплитель активных химических составов, таких как растворители. Они разлагают пенополистирол в результате контакта.

Что нужно знать о плите при выполнении расчёта

Фундамент плита выглядит, как сплошной монолит, параметры которого соответствуют проекции здания. Монолитная плита может выходить за контуры стен только в том случае, когда вертикальные поверхности требуется утеплять по системе вентфасада, облицовывать кирпичом или камнем.

Основным достоинством такой конструкции является максимально увеличенная площадь опоры, делающая её очень устойчивой даже в условиях сейсмической нестабильности. Главное только придать плите правильную конфигурацию, обязательно учитывая вид и прочностные характеристики грунта, на который она будет опираться.

Для облицовки цоколя кирпичом плиту можно сделать на 10 см больше

Пространственная устойчивость здания зависит не только от того, какую толщину будет иметь плитный фундамент, но и от интенсивности её армирования. Бетон и арматура работают в совокупности, что и позволяет плите фундамента эффективно сопротивляться излому.

Можно ли уменьшить толщину плиты

В официальном проектировании с помощью увеличения арматуры в наиболее нагруженных зонах можно добиться экономии бетона путём уменьшения толщины монолита. А чтобы обеспечить наибольшую статичность и предупредить вероятность проскальзывания в подошве, актуального для строительства на глинистых почвах, плитам нередко придают ребристую форму.

Монолитные рёбра, жёстко связанные арматурой с плитой, могут быть направленными вверх, образуя ростверк (он же выполняет и функцию цоколя). Получается комбинированный фундамент, который строители называют плитно-ростверковым (его фото представлено в начале статьи). Именно этот вариант в большинстве случаев предусматривается, когда под домом проектируется цокольный этаж.

Монолитный цокольный этаж на заглублённой плите

Данный вид плиты идеально подходит для зданий, стены которых возводятся из теплоэффективных каменных материалов, реагирующих трещинами на нестабильность грунта. Вариант с верхними рёбрами избавляет от необходимости строительства цоколя, ведь толщины плиты чаще всего недостаточно, чтобы поднять полы первого этажа выше уровня выпадающего зимой снега.
Но в некоторых случаях рёбра проектируют не поверх плиты, а под ней. Они обязательно располагаются в толще грунта, тогда как сама монолитная плита находится выше его уровня. Рёбра жёсткости охватывают периметр дома и связывают его продольными балками. Формируются они по принципу ленты, поэтому данный вариант плиты именуют ленточно-плитным фундаментом.
Такой конструктив плиты лучше работает на грунтах с невысокой прочностью. Ребристые плиты чаще применяют в холодных климатических зонах, на глубоко промерзающих и вечномёрзлых грунтах, с обязательной закладкой в межрёберное пространство теплоизолирующих плит экструзионного пенополистирола.
За счёт разницы толщин утеплительного контура и формируется ребристая конфигурация, а сама плита получается более тонкой. Если обычная плоская плита под одноэтажный дом должна иметь толщину 250-300 мм, то при наличии рёбер и правильном распределении арматуры, толщина плиты может уменьшаться до 150, и даже до 120 мм.

Принцип формирования утепляемой ребристой плиты фундамента

Что дают плите рёбра, и как обойтись без них

Из вышесказанного ясно, что толщина плиты может быть уменьшена благодаря локальным утолщениям, называемым рёбрами жёсткости. Так как они предусматриваются под всеми несущими стенами и имеют полноценное объёмное армирование, основную часть нагрузок утолщения воспринимают сами, передавая лишь часть усилий плите, объединяющей балки между собой.

Это и даёт возможность не просто уменьшить толщину монолита, но и внутренний каркас горизонтальной части сделать не объёмным, а плоским.

Схема тонкой плиты фундамента с направленными вниз рёбрами

Когда монолитная плита выполняется в плоском варианте, главной задачей проектировщика является выбор такой толщины, которая обеспечит ей отличное сопротивление продавливанию. При отсутствии рёбер справиться с этой задачей лучше всего помогает подготовительная бетонная плита толщиной 100 мм (бетонная подготовка, подбетонка).

Гидроизолированная подготовительная бетонная плита

Бетонная подготовка — это слой монолита, заливаемый по грунту из тощего неармированного бетона, и выполняет она три основные функции:

выравнивает грунт и восполняет недостаток его прочности;
защищает базу дома от подпора грунтовых вод;
является основанием для монтажа рулонной гидроизоляции, и уберегает её от механических повреждений.

Недостатки

Рельеф на участке под такой фундамент должен быть ровным

Плавающий фундамент нельзя рассматривать как универсальный вариант для всех строительных объектов.

Как и любое другое основание, он имеет недостатки:

не подходит для устройства на строительных участках с уклоном;
возникают трудности, если требуется построить дом с подвалом на фундаменте из бетонных плит;
могут возникнуть проблемы с ремонтом коммуникаций, проведенных под фундаментом;
строительство плитного фундамента в зимний период потребует дополнительных вложений на прогрев цементного раствора и поддержание на строительном участке плюсовой температуры.

Выбор материалов для монолитного бетонного основания

От качества материалов, которые будут использоваться при создании монолитного плитного фундамента, зависит прочность и надежность всей конструкции. Поэтому, следует очень ответственно подходить к этому процессу.

Бетон

Особое внимание следует уделить выбору бетонного раствора, так как для создания монолитного основания рекомендуется использовать особый класс этого строительного материала. В частности бетон должен иметь следующие характеристики:

Характеристики бетона

Марка – не ниже М300, что соответствует классу прочности В22,5. Читайте дополнительную статью о том, какой цемент использовать для фундамента.
Подвижность смеси – П-3.
Морозостойкость – выше F
Водонепроницаемость – не ниже W

Теплоизоляционные материалы

Чаще всего монолитный плитный фундамент возводится под строения, которые эксплуатируются круглый год. Поэтому к выбору утеплителя для основания дома также следует подходить ответственно.

Материалы для теплоизоляции

Чаще всего утепление монолитной плиты выполняют с помощью экструдированного пенополистирола. Этот материал обладает отличными теплоизоляционными характеристиками и не требует особых навыков в процессе монтажа. Главное условие – выполнять теплоизоляцию плитного основания в соответствии с технологией утепления бетонных и железобетонных конструкций. Вас также может заинтересовать подробная статья о технологии строительства утепленной шведской плиты.

Материалы для гидроизоляции

Защитить фундамент в виде монолитной плиты можно с помощью любых соответствующих материалов. Однако их следует выбирать в зависимости от степени влажности грунта в месте строительства. При глубоком залегании грунтовых вод можно выполнять гидроизоляцию по простой схеме, используя доступные влагозащитные материалы. Если грунтовые воды располагаются близко, то следует предпринять более серьезные меры. Для создания надежной защиты от почвенной влаги рекомендуется использовать специальные влагозащитные мембраны (читайте более подробно про применение гидроизоляционных мембран для фундаментов и подвалов).

Кроме того вполне может использоваться рулонная гидроизоляция, например, битумно-полимерные материалы. Они отличаются более качественным составом, благодаря которому материал выдерживает высокую и низкую температуру без снижения качественных характеристик.

Выбор арматуры

Для создания арматурного каркаса можно использовать обычные прутья диаметром от 14 мм. Класс арматуры не имеет значения, если соединение прутьев будет выполняться вязальной проволокой. Читайте более подробно про правила выбора и расчета арматуры для фундамента, а также про такую новинку, как стеклопластиковая арматура.

Технология монтажа плиты

Монтаж плитного монолитного фундамента ничинается с подготовки грунта и его разметки. Размечают участок с учётом прибавки параметров под сооружение опалубки и устройства песчаной подушки. То есть котлован роют на 20 см глубже проектной толщины подушки.
Следующим слоем станет песчаная подушка, которую нужно насыпать толщиной около 20 см, слегка увлажнить и хорошо утрамбовать.

Важно: улучшить качество дренажной подушки можно, добавив к ней еще слой гравия или щебня. Его настилают под песок и также тщательно трамбуют

Теперь можно устанавливать опалубку по всему периметру песчаной прослойки и котлована.
Поверх песчано-гравиевого слоя нудно постелить гидроизояционный материал. Его стелют внахлест, тщательно обрабатывая края стыков газовой горелкой. Таким образом они будут слегка плавиться и тем самым создавать герметичный слой материала. Края рубероида закидывают на стенки опалубки.
Следом можно постелить геотекстиль, который утеплит плиту со стороны грунта. Этот материал также устраивают внахлест и герметично.
Следующий этап — монтаж коммуникаций. При этом всю разводку нужно проверить методом пролива перед заливкой раствора.
Важным также в технологии монтажа бетонной монолитной плиты является её армирование. Для создания жёсткого каркаса используют арматуру сечением 12-16 мм. Из них сооружают ребра сеток. Для продольных прутов, которые будут соединять две армирующие сетки, применяют арматуру меньшего сечения — 6-8 мм.

Важно: арматуру в опалубке располагают таким образом, чтобы её боковые стенки не доходили до края фундамента по 1-2 см. Сверху и снизу сетки арматуры должны утопать в бетоне на 5 см

Кроме того, стоит знать, что арматуру необходимо только вязать, но, ни в коем случае не варить. Сварка нарушает эксплуатационные характеристики металла и тот в свою очередь может сломаться под давлением массы дома.

В последнюю очередь производят заливку раствора в опалубку, тщательно усаживая его строительным вибратором.

Важно: в жаркую сухую погоду плитный фундамент нужно накрыть клеенкой и периодически смачивать его. Это позволит предотвратить резкое пересыхание бетона в верхней его части и наличия сырого раствора внутри плиты

Монолитная подушка будет сохнуть около месяца, после чего можно начинать строительство дома.

Технические возможности, которые предоставляет монтаж монолитного фундамента

Существенно снизить давление фундамента на почву и переносить колебания нагрузок вследствие разнообразных подвижек грунта позволяет большая площадь плиты и устройство пространственного армирования (до 0,1 кг/см²). Благодаря расположению плиточного фундамента под всей поверхностью строения, его возведение оправдано в большей степени при строительстве объектов, имеющих небольшие габариты. Основными положительными сторонами возведения монолитного фундамента в виде плиты являются:

Схема монтажа плитного фундамента.

Простота изготовления и сравнительно невысокая стоимость монтажа монолитной плиты под фундамент. Это преимущество становится возможным вследствие выгрузки бетона непосредственно из автобетоносмесителей, что не требует применения дорогостоящего бетононасоса. При осуществлении работ под необходимым контролем со стороны хозяина будущей постройки, заливать такой фундамент могут и строители, не имеющие высокой квалификации. Объяснения того, как лить и куда, где брать, как разравнивать, для них будет достаточным.
Несущая способность имеет высокие показатели, которые обусловлены большим количеством площади соприкосновения с грунтом. Примером может служить монолитная плита фундамента, на которой возвышается 63-метровая колонна башни Останкино: ее толщина составляет всего лишь 1 м.
Гарантия целостности стен постройки возможна благодаря наличию единой плиты-платформы, не подвергающейся локальной деформации. В холодный период года в конструкции не возникает выгибов и провалов, так как она перемещается равномерно. Данное качество возможно благодаря тому, что монолитная плита представляет из себя негнущуюся жесткую площадку, на которой размещены колонны и стены.
Возможность сделать фундамент черновым полом цокольного или первого этажа. В данном случае использование в цоколе дополнительных плит перекрытия не требуется, что существенно сказывается на экономию средств.
Имеется возможность устраивать монолитный плитный фундамент на сложных грунтах, поскольку для его обустройства не требуется проведение земляных работ. Эта возможность позволяет сократить по максимуму дорогостоящие и трудоемкие работы в условиях промерзания грунтов, высокого поднятия подземных вод и т. д.

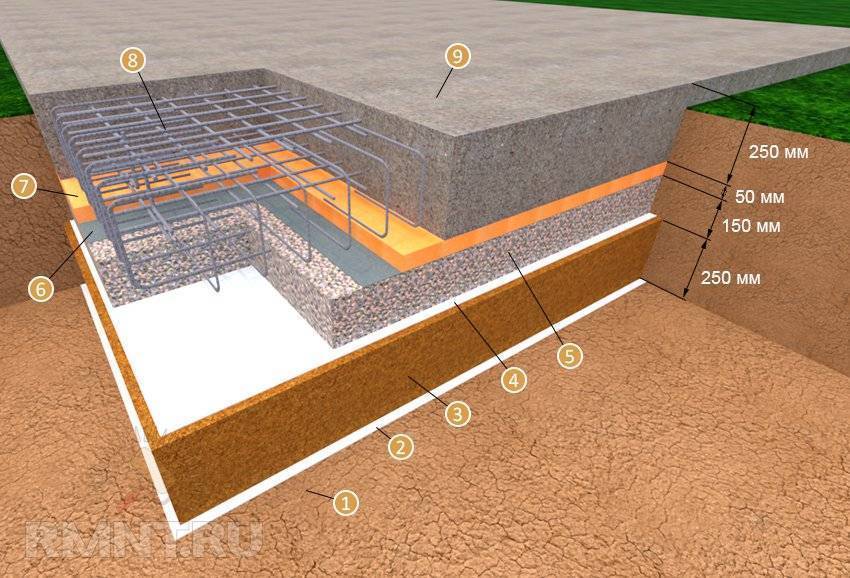

Устройство монолитного основания

Каждый вариант монолитного основания предполагает дополнительные слои, элементы, расположенные определённым образом. Устройство также предполагает обустройство песчаной подушки, необходимой для дренажа. Таким образом, основными являются следующие компоненты монолитного фундамента:

Песчаная подушка укладывается на грунт. Толщина слоя из песка составляет 20 см.
Геотекстиль размещается поверх песка.
Гравий слоем 20 см располагается на геотекстиле.
Бетонная подготовка представляет собой плиту толщиной около 15 см.
Гидроизоляция наносится поверх бетонной подготовки.
Экструдированный пенополистирол является утеплителем.
Поверх теплоизоляции укладывается защитная плёнка.
Железобетонная плита завершает «пирог».

Материалы для строительства плитного фундамента

Качество фундамента напрямую зависит от материалов, которые использовались при его закладке. Существуют специальные требования по проектированию плитного фундамента, где четко прописан его состав. Сюда входит:

металлическая арматура;
качественная бетонная смесь;
материалы для установки тепло- и гидроизоляции.

Прутья арматуры лучше всего брать 1,2 -1,6 см в диаметре, выбирая изделия проверенных торговых марок. При помощи вязальной проволоки, прутья соединяются в решетку. Чтобы получить арматурную сетку можно использовать сварку. В таком случает, марка стальной арматуры должна быть а240с или а500с.

Бетонирование участка проводится смесью марки М300. Перед началом работ обязательно учитывается коэффициент подвижности, устойчивость к температурным перепадам и воздействию влаги.

В местах, где уровень грунтовых вод находится близко к земляному покрову, специалисты рекомендуют использовать сульфатостойкую бетонную смесь. Несмотря на востребованность, встречается она довольно редко.

Гидроизоляцию устанавливают при помощи битумно-полимерных составов, также используют бентонитовые маты и рулонные полиэтилены. В случает малозаглубленного или незаглубленного основания, теплоизоляционный слой состоит из синтетических материалов. Самым распространенным утеплителем, отличающимся прочностью и долгим сроком эксплуатации, считается пенополистирол экструдированный.

Если технология здания предусматривает, что теплая фундаментная плита будет и полом помещения, находящегося на одном уровне с цоколем, то к вопросу теплоизоляции необходимо подойти более существенно.

Пошаговая инструкция монтажа

Фундамент плита обустраивается своими руками достаточно трудоёмко, но чтобы облегчить процесс – представляется пошаговая инструкция. Выполняя все работы согласно данному алгоритму, можно достичь положительных результатов и получить плитный фундамент высокого качества.

Подготовка участка

Подготавливаем площадку. Убираем посторонние предметы, очищаем от травы и начинаем разбивку согласно схеме будущего строения. Приступаем к рытью котлована. Этот процесс можно провести с помощью экскаватора. Но постараться нижний слой глубиной 15-20 см снять вручную. Глубина котлована для обычного частного дома может составлять около 0,5 м. Если планируется возведения дома с цоколем, то котлован следует делать глубже.

Обустройство дренажной системы

Правильно организованная дренажная система оградит основание от подмыва

Теперь, по желанию, можно сделать дренажную систему. Для этого необходимо прорыть траншеи перпендикулярно периметру. На дно уложить геотекстиль, а сверху насыпать щебень. Затем обустраивают трубы из двухслойного полиэтилена с отверстиями.

Укладывать трубы необходимо отверстиями вверх и с определённым уклоном, который должен составлять в соотношении: 1 м трубы – 1 см уклона. Также необходимо уложить трубы с соблюдением приведённой технологии и по периметру плитного фундамента.

В этом случае размеры котлована необходимо расширить на 1-1,5 м. Укладку труб по периметру также необходимо сделать с уклоном. Начинать необходимо от середины стены фундамента к его углам. Затем трубы засыпают щебнем и покрывают геотекстилем.

Проведение работ перед заливкой

Следующий этап – это обустройство песчаной подушки. Можно сделать и песчано-гравийную подушку. Её необходимо делать для снижения воздействия влаги на монолитную плиту. Толщина подушки обычно составляет 20-25 см. Подушка тщательно утрамбовывается и проливается водой. Трамбовку необходимо делать до тех пор, пока на её поверхности не будет оставаться следов от обуви. Лучше всего подушку делать слоями. Насыпают и проливают каждых 10 см.

Теперь необходимо установить опалубку. Опалубку лучше делать съёмную. Устанавливать необходимо только по внешней стороне будущей плиты. При этом необходимо проконтролировать такие моменты: поверхность досок опалубки, примыкающих к плите, должна быть ровной, доски между собой должны быть тщательно соединены, только в этом случае опалубка поможет получить идеально ровную поверхность.

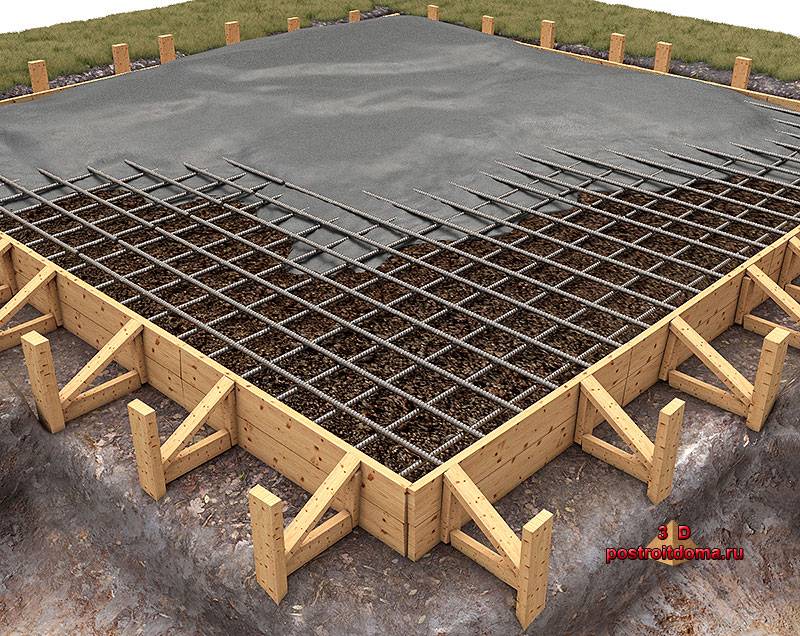

Армирование и заливка

Создание каркаса основания производится с помощью арматуры

Чтобы в песок не уходила цементная жидкость при заливке бетона, прокладываем гидроизоляционный слой. Этот процесс необходимо делать в два слоя с помощью рубероида.

Переходим к монтажу армирующего каркаса. Для этого используют специальные стальные армирующие прутья с диаметральным сечением 10 мм или 15 мм. Прутья между собой связываются проволокой. На рубероид укладываются опоры одинакового размера под нижний слой армирующего пояса.

Это необходимо для того, чтобы арматурные прутья были скрыты в бетоне. Затем с помощью вспомогательных прутьев связываем нижний слой армирующего пояса с верхним.

Приступаем к заливке бетона. Для получения действительно монолитной плиты бетон следует заливать достаточно быстро. Использовать лучше уже готовый бетон. В случае заливки бетоном, выполненным самостоятельно, необходимо помнить, что перерыв в поставке бетона не должен превышать одного часа.

Посмотрите видео, как производится армирование и заливка плиты основания.

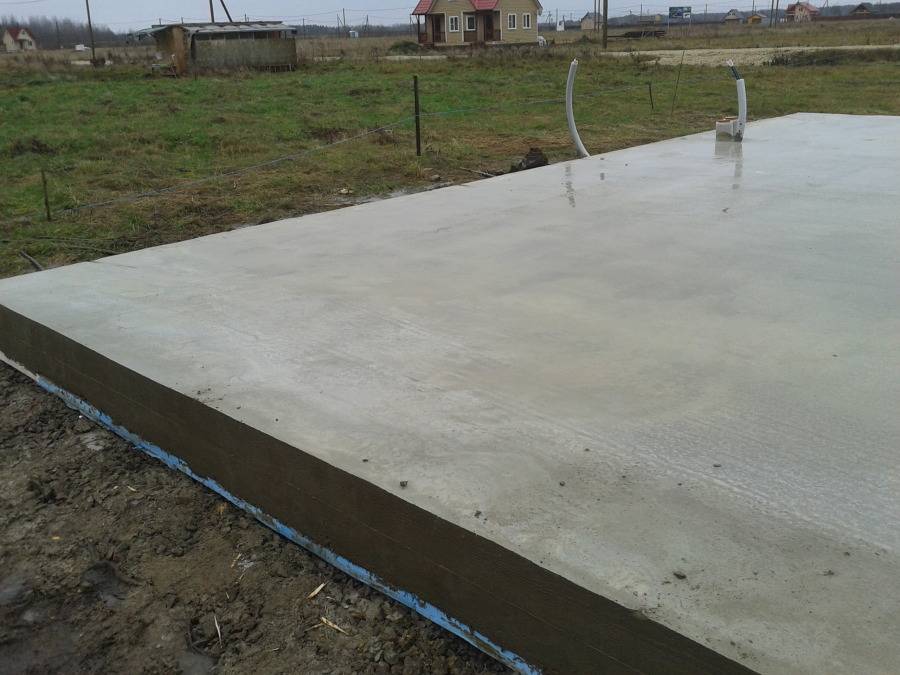

Вот таким образом и получаем монолитную плиту. Главное для получения качественного результата – соблюдать приведённую выше пошаговую инструкцию. Также необходимо правильно провести сушку плиты. Для этого её накрывают полиэтиленом или первое время постоянно проливают водой на протяжении недели.

Как же сделать плиту фундамента своими руками?

Принцип такой: вырывается котлован, дно выравнивается, засыпается подушка из песка и щебня, все это трамбуется, ставится опалубка, вяжется арматура, заливается бетон, после застывания опалубка снимается – все, фундамент готов. Теперь подробнее:

Начинать нужно с исследования грунта на участке. Это необходимо для определения толщины песчаной подушки.
Далее надо расчистить площадку от растительности на несколько метров больше, чем будущий фундамент. Это обеспечит свободный доступ к нему во время строительства.
Разбивается площадь будущей постройки и выносятся осевые линии. При близости к поверхности грунтовых вод, производится дренаж площадки.
Толщина монолитной плиты и глубина ее заложения рассчитываются индивидуально. На это влияют такие факторы как состав грунта, климат, грунтовые воды, вес будущей постройки и т.д. Для такого рода расчетов лучше обратиться к специалистам.
Когда проект готов, начинаем выемку грунта до заданной в проекте глубины. Дно тщательно выравниваем. Далее проверяем горизонтальную плоскость с помощью уровня. Если все ровно, приступаем к следующему этапу.
Застилаем дно геотекстилем (Мегаизол или Дорнит) и засыпаем площадку песком. Затем его трамбуем.
Прокладываем еще один слой геотекстиля и засыпаем щебнем. Он тоже трамбуется. Обычно толщина получившейся подушки составляет 20-30 см.
Далее расстилается слой гидроизоляции, швы которого обязательно спаиваются между собой. Обычно этот слой делается на полметра длиннее по периметру, чем основание будущего фундамента. Эти края потом заворачиваются и припаиваются к торцу получившейся плиты.
Прокладка теплоизоляции из экструдированного пенополистирола этап опционный. Слой теплоизоляции фундамента позволит в будущем существенно сэкономить на отоплении. Сверху пенополистирол необходимо накрыть пленкой из полиэтилена.
Следующий этап – армирование будущего фундамента. Вяжется арматура в два уровня и ставится на весь этот «сэндвич». Как правильно это сделать, мы поговорим далее.
Ставится опалубка. Она собирается из прочных строительных досок. Так как давление бетона на опалубку будет велико, то по бокам, между стенкой котлована и боковиной опалубки, через каждые 50-70 см ставятся распорки.
Заливается необходимый объем бетона. Как он рассчитывается, поговорим позже.
Если заливка происходит в осенью или зимой, опалубку утепляют пенополистиролом и сверху накрывают рубероидом. Таким образом бетон не замерзает. Потом эту изоляцию можно оставить.
Через несколько дней опалубку можно убирать, а края гидроизоляции завернуть и запаять.
Строить дом на этом фундаменте можно начинать через 3-4 недели, когда бетон наберет 70-80 % своей прочности.

Иногда на нижней стороне плиты делают ребра жесткости. Они придают плите прочности и препятствуют ее сдвигам по горизонтали.

Также существуют так называемые шведские плиты. Это утепленная плита, обладающая энергосберегающими свойствами. При ее заливке используются новейшие материалы и инновационные технологии. Принцип в том, что в плиту в процессе монтажа встраиваются все коммуникации и системы теплых полов.

Она обходится дороже в производстве, но окупается потом в процессе эксплуатации дома. В России популярность такой технологии растет, но еще очень мало строительных компаний, обладающих достаточным опытом в этой сфере.

Преимущества монолитного бетонного фундамента

Плюсов у бетонной плиты значительно больше, чем минусов. Для начала рассмотрим положительные стороны использования цельного бетонного фундамента:

Высокая степень устойчивости. Благодаря тому, что конструкция цельная и сделана из такого прочного материала как бетон полученная конструкция очень прочная и надежная.
Не подвержен губительному воздействию подземных вод.
Не проседает и не смещается с течением времени.
Простая монолитная конструкция, которая делается за один раз.
Хорошо подходит для строительства домов на песчаных поверхностях.
Является идеальной опорой для крупных, массивных строений.

Земляные работы

Перед выполнением этих работ требуется изучить свойства почвы, рассчитать толщину бетонного основания и количество необходимой арматуры. Для выполнения изысканий достаточно самим изучить структуру почвы. Для этого можно сделать шурфы или пробурить небольшие скважины.

Для укладки неглубокого фундамента в большинстве случаев достаточно шурфов, заглубленных ниже подошвы будущего основания на 50 см.

В процессе геологических изысканий требуется узнать:

тип грунта и его несущую способность;
уровень подземных вод на участке.

Рассчитывают параметры монолитной плиты с учетом свойств грунта и суммарного веса строения. Для частных домов часто хватает плиты толщиной 15 см. При толщине основания 15 см и менее арматуру укладывают в 1 ряд. Шаг и толщину арматуры тоже рассчитывают.

Вынос размеров на местность и рытье котлована

Любое строительство начинают с разметки осей возводимого объекта на земельном участке. Для этого на начерченном плане нужно привязать фундамент к существующей застройке.

Разметка фундаментной плиты:

От начальной точки откладывают прямой угол с помощью прямоугольного треугольника, катеты которого будут стенками будущего фундамента.
Далее вынесенный угол фиксируют с помощью колышка и отмеряют от него длину стенок заливаемой плиты. Концы их тоже фиксируют колышками.
Затем аналогичным образом находят четвёртый угол. Точность углов проверяют по диагонали верёвкой, допускается отклонение её длины на 10 мм.
После обозначения периметра фундамента выполняют обноску. Для этого в нужных местах устанавливают деревянные иди железные стойки и крепят к ним горизонтальные рейки. Обноску устанавливают на расстоянии не менее 1 м от будущих стен котлована.
С помощью обноски проецируют границы возводимой конструкции. Для этого в горизонтальные рейки забивают гвозди и крепят к ним шнур, который потом хорошо натягивают. За счет этого разметка не повредится в процессе выполнения земляных работ.

Земляные работы предполагают рытье довольно глубокого и объёмного котлована. При размещении плиты вровень с землей, в процессе расчета глубины котлована требуется учесть:

толщину заливаемой плиты;
толщину укладываемого утеплителя;
толщину гидроизоляционного слоя;
толщину подготовки;
толщину подушки.

В результате суммирования всех этих значений получится общая глубина котлована. Сама плита чаще всего немного возвышается над землей или слегка заглубляется. Глубина котлована для частного дома также зависит от наличия в нём подвала, цокольного этажа или технического подполья.

В подсыпку под плитный фундамент укладывают дренажные трубы с уклоном 1-3 см на 1 м трубы для отвода воды. Также в процессе рытья ямы требуется предусмотреть места для ввода в дом необходимых подземных коммуникаций (канализации, водопровода, электрических кабелей и т.д.).

Если эти сети проводятся под монолитной фундаментной плитой, то на этапе нулевого цикла их укладывают и сверху закрывают защитными коробами.

Схему и глубину укладки инженерных сетей выбирают заранее, концы трубопроводов герметично закрывают, чтобы в них не попал грунт и заливаемый бетон. Вносить изменения в разводку после выполнения основных работ сложно и опасно, поэтому всё требуется предусмотреть сразу.

Особого внимания требуют участки с большими перепадами.

В этом случае требуется засыпать низкие участки выбираемым в процессе рытья котлована грунтом или засыпать их ПГС с обязательной трамбовкой.

Фундамент в виде железобетонный плиты
