Датчик света (фотореле) для уличного освещения

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

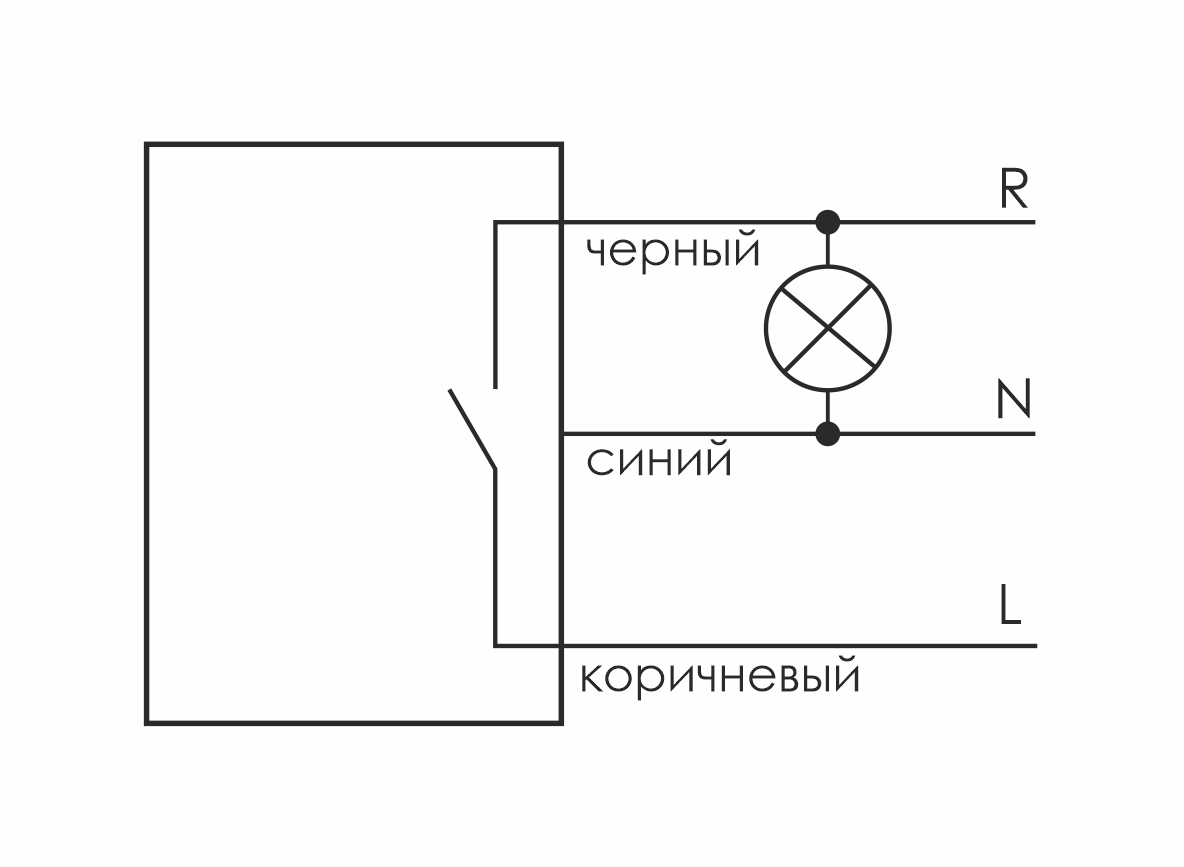

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

• черный – фаза;
• зеленый – ноль;
• красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.

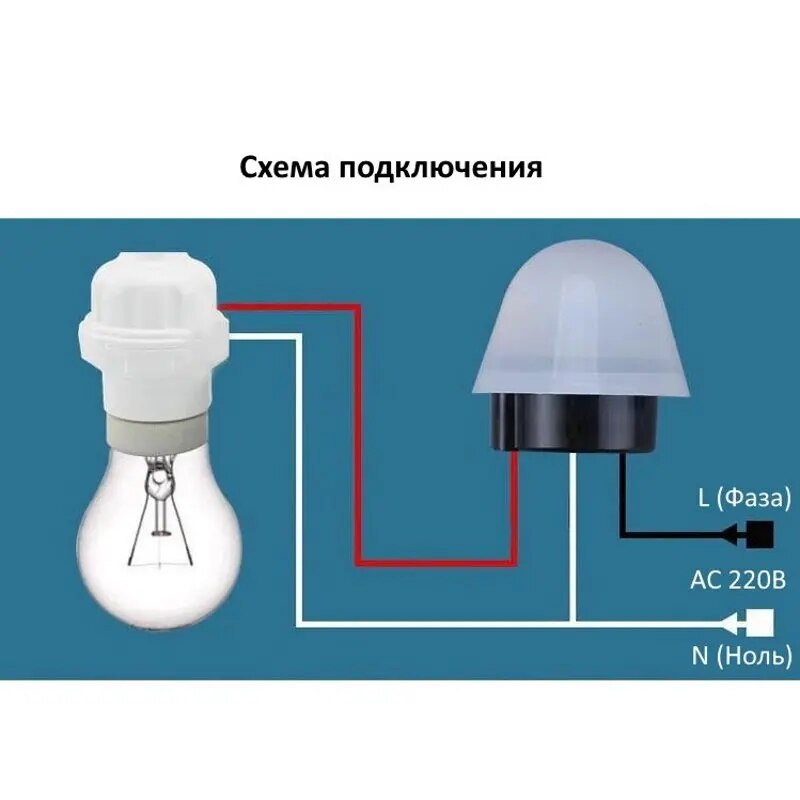

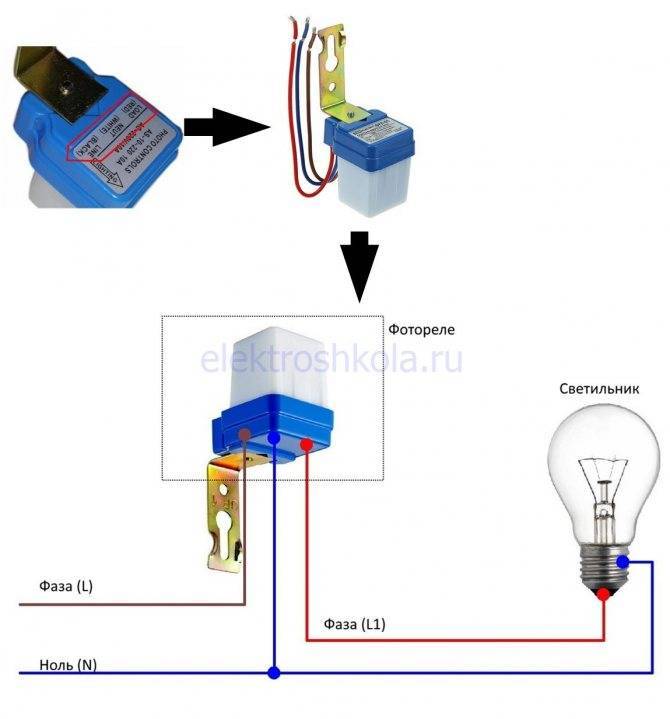

2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Где поставить

Правильно выбрать место для установки фотореле для уличного освещения — тот еще квест. Надо учесть несколько требований:

• На фотореле или фотодатчик (если он выносной) должен попадать дневной свет.
• Любые источники искусственного света (фонари, окна, рекламные щиты) должны находится как можно дальше. Желательно чтобы устройство не реагировало на их включение/выключение.
• Минимизировать возможность попадания света фар.

Фотореле IEK со встроенным фоточувствительным элементом

Как понимаете, найти такое место непросто. Есть несколько хитростей, которые облегчают решение:

• Оградить фотореле или фотодатчик от света из окон или от фонарей (говорят от «засветки») можно при помощи 15-20 сантиметрового отрезка пластиковой трубы черного цвета и большого диаметра. Нижний край подпилить под углом, чтобы труба «смотрела» вверх. Конкретно угол подбирается «по месту», но обычно получается в районе 45-30° от вертикальной плоскости (стена, столб и т.д.).
• Если фотореле ставится на один мощный светильник, разумнее всего разместить его сзади плафона. В зоне где свет попадает меньше всего.

Правильно выбрать место для фотореле

И еще совет из практики: подстроить параметры работы проще, если датчик освещенности фотореле стоит на восточной или западной стене. Но только в том случае, если там нет ярко светящихся объектов. В таком случае лучше всего выбирать ту сторону, где «засветка» меньше всего.

Пошаговая инструкция по монтажу

Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.

Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

На сегодняшний день существуют различные варианты изготовления, а именно:

• с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
• уличный либо комнатный вариант использования (зависит от класса защиты IP);
• фотоэлемент встроенный либо внешний.

В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.

Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:

1. Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.

2. Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.





















3. Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.

4. Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.

5. Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.

6. Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.

7. Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.

8. Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).

9. Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.

Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.

Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.

Похожие материалы:

• Схема подключения прожектора к фотореле и датчику движения
• Способы соединения проводов в распределительной коробке
• Как заменить электропроводку в квартире

Виды и возможности современных фотореле

Обычные простые устройства оснащены только фотодатчиком и будут включать и отключать освещение независимо от текущего времени суток, а только в соответствии с сезонной продолжительностью светового дня и установленной настройки порога срабатывания. Но есть и более сложные, комбинированные светореле:

• С фотоэлементом, совмещенным с датчиком движения – встречаются чаще всего. Обеспечивают автоматическое включение освещения только при обнаружении движения. В светлое время суток фотодатчик блокирует срабатывание светореле.
• С встроенным таймером – дает возможность устанавливать определенное время включения освещения. Его можно настроить так, что светильники будут работать только ночью либо исключительно в нужное время, либо в темное время суток, но в заданном промежутке времени.
• С датчиком движения, совмещенным с фотоэлементом, и встроенным таймером – встречаются реже всего. Оснащены электронным табло и обеспечивают настройку включения освещения в разнообразных вариантах: только ночью; в определенное время; при обнаружении движения; в различных комбинациях.
• С функцией программирования – в них можно задавать программу управления включения освещения. Например, для каждого времени года, чтобы зимой светильники зажигались раньше, но только до полуночи, а летом – позже, но светили дольше.

Фотореле может быть наружного исполнения (в герметичном корпусе) и внутреннего. В первом случае оно предназначено для монтажа на улице, а во втором – для установки в электрощите на DIN-рейку. Устройство может быть с встроенным в корпус или выносным датчиком. Первые размещают только на улице, а вторые, как правило, предназначены только для внутренней установки. Если светореле не для наружной эксплуатации, то оно будет оснащено выносным датчиком, который следует установить на улице и подсоединить к внутреннему модулю управления двумя проводами.

Что такое фотореле

Фотореле является специальным устройством, которое используется для автоматического контроля и управления освещением. Оно имеет фотоэлектрический датчик, который реагирует на изменение уровня освещенности, и реле, которое используется для включения и выключения освещения.

Принцип работы фотореле заключается в том, что во время дня, когда уровень освещенности высок, фотоэлектрический датчик передает сигнал на реле, которое выключает освещение. На контрасте, когда уровень освещенности низок, датчик передает сигнал на реле, которое включает освещение. Это позволяет экономить электроэнергию и создавать более комфортную обстановку.

Принцип действия

Как подключить фотореле: схемы подключения Для подключения фотореле к светодиодному прожектору необходимо внимательно изучить инструкцию, которая находится в техпаспорте. Перед тем, как подключить светильник обязательно проверяйте паспорт, сертификат и патент продавца, чтобы потом не пришлось делать капитальный ремонт проводки в квартире.
Чаще всего этот параметр имеет диапазон от 5 до 16 А. Установить подобное оснащение можно самостоятельно, без помощи электриков. Отличным вариантом станет дополнительный монтаж датчика времени.
Он выбирается исходя из количества и мощности подключаемых через фотореле источников света.
Устанавливая датчик движения на улице, учитывайте те же условия, что и для монтажа фотореле Если ваш выбор пал на фотореле для уличного освещения с выносным датчиком, то предлагаем ознакомиться со схемой его подключения: Схема фотореле для уличного освещения с выносным датчиком Блок реле 1 устанавливается в распределительный щит, фотоэлемент 2 крепится снаружи, в месте, исключающем попадание лучей светильника 3 и по возможности затеняющих предметов

Обратите внимание!
Некоторые производители изменяют маркировку проводников. Чтобы сэкономить, питание в цепи можно подавать через магнитный пускатель

Получается ноля нет который нужен для датчика? Так как по функциональности подаче и отключению питания фотореле похоже на традиционный выключатель, монтаж тоже отличается мало. При расположении дома у проезжей части на прибор не должен направляться свет фонарей проезжающих машин.

Фото — Подключение фотореле ФР Согласно заложенной программе устройство и работает. Результат — лампа, к которой подсоединено устройство, включается до тех пор, пока не начнет светать. Этот проводник необходим для подключения к фазе питания от сети; красный проводник. Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box».

Решение этой проблемы облегчается при использовании некоторых хитростей. Такие датчики освещенности не могут работать от сети или вольт. Она имеет катод, который способен вырабатывать электроны пропорционально интенсивности направленного к ней света, также трубка оснащена анодом для сбора электронов. Появляются охранные функции.
Как подключить датчик освещенности и одноклавишный выключатель .

Требования к месту установки

При выборе места для установки фотореле, подключаемого к системе уличного освещения, нужно ориентироваться на следующие требования:

1. На фотореле или выносной датчик регистрации света при любых условиях должен попадать дневной свет.
2. Все остальные приборы искусственного освещения, включая фонари, билборды и домашние светильники (свет бьет через окно) должны быть установлены как можно дальше от светового реле, что позволит исключить ложные срабатывания устройства.
3. Вероятность попадания света от автомобильных фар должна быть минимальной.
4. Высота монтажа – 1,5-2 м, что позволит настраивать нужные параметры, находясь на земле. В противном случае придется использовать стремянку или обычную лестницу, чтобы добраться до датчика.

Отыскать такое место, которое удовлетворит всем перечисленным требованиям, довольно сложно. Тем не менее, можно воспользоваться маленькими хитростями, облегчающими задачу:

1. Воспользуйтесь куском пластиковой трубы (желательно черного цвета) длиной 15-20 см с увеличенным диаметром, чтобы оградить фотореле или датчик от света, бьющего из окон или от фонарей. Нижней части нужно задать такой угол, под которым труба будет направлена вверх. То, каким будет данный угол, зависит от места установки и особенностей расположения датчика, но обычно он составляет 30-45 градусов от вертикальной конструкции (стены, столба).
2. Если фотореле устанавливается на мощном светильнике, то в идеале нужно размещать его позади плафона, куда попадает меньшее количество света.

Основные виды

Датчики света могут сопрягаться с другими устройствами автоматики. Это существенно расширяется функциональные возможности моделей и делает их более востребованными у потребителей. Выделяют устройства с:

• Таймером. Такие модели позволяют не только отрегулировать уровень освещенности, при котором они срабатывают, но и установить временные рамки. В таком случае фотореле будет срабатывать в установленном пользователем временном интервале;
• Датчиком движения. Оптимальный вариант для оптимизации расходов. Такие устройства монтируются вблизи пешеходных дорожек и на придомовой территории, по которой периодически перемещаются люди либо движется транспорт. Датчик дневного света срабатывает, если в зоне действия оказывается крупный объект. Как следствие, в темное время суток в месте расположения прибора будет всегда темно, но как только на площадку заедет автомобиль или залетит птица, устройство сработает, и освещение включится;
• Программируемыми настройками. Подобные устройства имеют самое сложное техническое оснащение. Они позволяют выполнить настройку режима работы в различных временных интервалах. Возможно регулирование не только в пределах суток, но и недель, месяцев или определенного сезона. Они также срабатывают при наличии движения в выбранной зоне.

В зависимости от исполнения датчики могут быть:

• Инфракрасными. Прибор срабатывает при попадании в зону действия объекта, нагретого до определенной температуры. Они комплектуются инфракрасными детекторами. В процессе эксплуатации могут возникнуть трудности, если в зоне действия устройства окажется домашнее животное; Акустическими. Такие устройства реагируют на звук. Для включения прибора должен раздаться громкий звук или скрип;
• Микроволновыми. Устройства относятся к датчикам активного типа. В процессе эксплуатации они формируют волны в определенном микроволновом диапазоне, а затем принимают их обратно. При наличии разницы происходит замыкание/размыкание цепи с последующим включением/выключением устройства;
• Ультразвуковыми. По принципу своей работы они сопоставимы с моделями микроволнового типа. Однако делая выбор в пользу подобного варианта следует помнить, что они могут оказывать некоторое влияние на домашних животных наличие ультразвука способно повлиять на их поведение;
• Комбинированными. Некоторые модели реагируют сразу на несколько воздействующих факторов. По уровню надежности они существенно превосходят все перечисленные выше разновидности, но при этом обходятся намного дороже.

К реле нового поколения относятся астрономические датчики. Они позволяют проконтролировать работу осветительных приборов, но работают по другому принципу. В состав таких устройств входит микрокомпьютер, которые позволяет настроить работу прибора в зависимости от его места установки. При настройке прибора вбиваются данные GPS конкретного населенного пункта. Подобные устройства автоматические определяют время включения ламп освещения. Это полностью исключает возможность ложного срабатывания, характерного для фотоэлементов. Кроме того, они способны сохранять работоспособность в любую погоду.

Виды и возможности современных фотореле

Обычные простые устройства оснащены только фотодатчиком и будут включать и отключать освещение независимо от текущего времени суток, а только в соответствии с сезонной продолжительностью светового дня и установленной настройки порога срабатывания. Но есть и более сложные, комбинированные светореле:

• С фотоэлементом, совмещенным с датчиком движения – встречаются чаще всего. Обеспечивают автоматическое включение освещения только при обнаружении движения. В светлое время суток фотодатчик блокирует срабатывание светореле.
• С встроенным таймером – дает возможность устанавливать определенное время включения освещения. Его можно настроить так, что светильники будут работать только ночью либо исключительно в нужное время, либо в темное время суток, но в заданном промежутке времени.
• С датчиком движения, совмещенным с фотоэлементом, и встроенным таймером – встречаются реже всего. Оснащены электронным табло и обеспечивают настройку включения освещения в разнообразных вариантах: только ночью; в определенное время; при обнаружении движения; в различных комбинациях.
• С функцией программирования – в них можно задавать программу управления включения освещения. Например, для каждого времени года, чтобы зимой светильники зажигались раньше, но только до полуночи, а летом – позже, но светили дольше.

Фотореле может быть наружного исполнения (в герметичном корпусе) и внутреннего. В первом случае оно предназначено для монтажа на улице, а во втором – для установки в электрощите на DIN-рейку. Устройство может быть с встроенным в корпус или выносным датчиком. Первые размещают только на улице, а вторые, как правило, предназначены только для внутренней установки. Если светореле не для наружной эксплуатации, то оно будет оснащено выносным датчиком, который следует установить на улице и подсоединить к внутреннему модулю управления двумя проводами.

Как настроить датчик движения с двумя регуляторами. Схема подключения датчика освещения — пошаговая инструкция

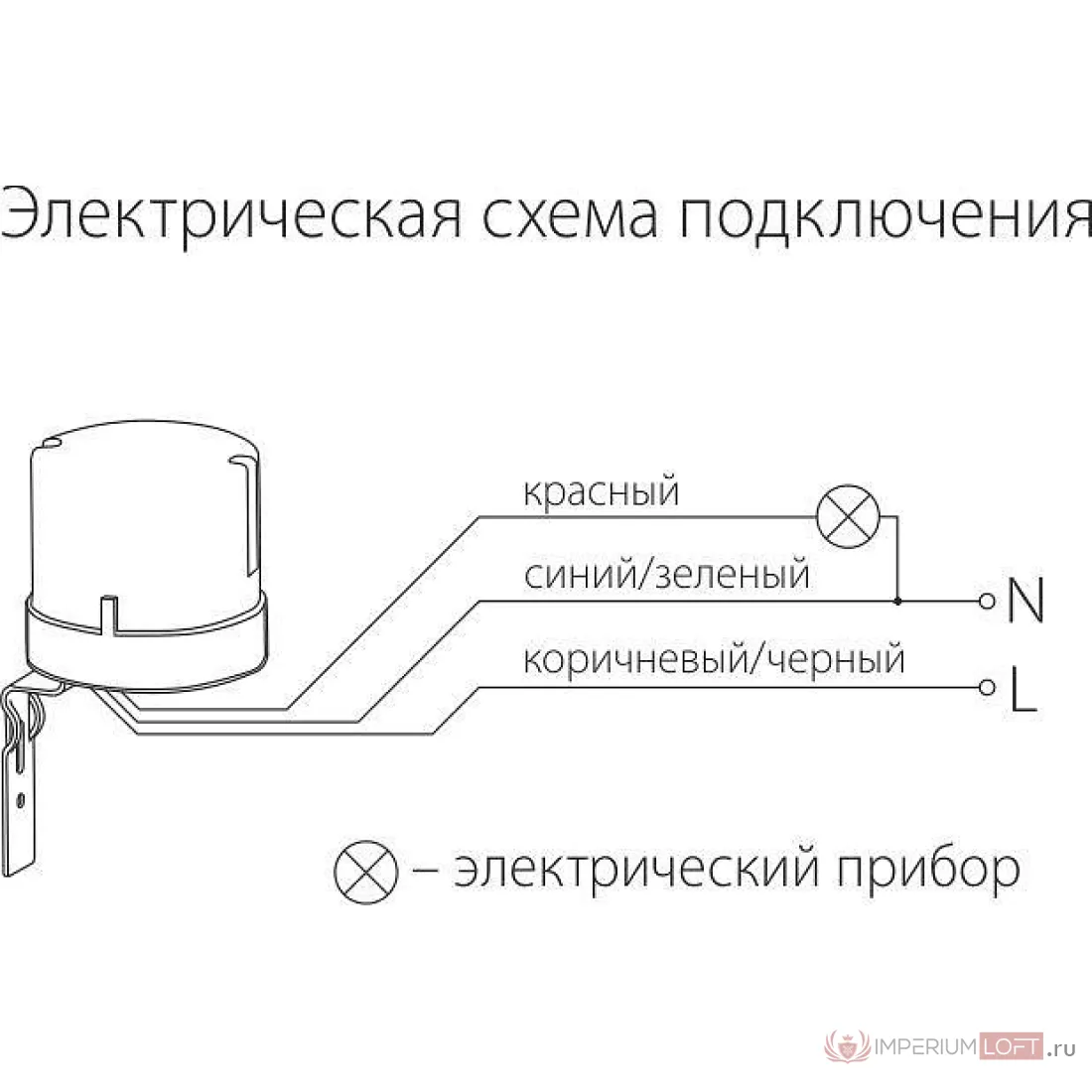

В датчиках освещения, как правило, имеется всего 3 контакта. Обозначаются тремя цветами: черный, красный, желтый (его могут менять на синий, коричневый, розовый, белый). На черный необходимо подавать фазу, на красный – ноль. Третий контакт – выходной, с него подается фаза на осветительный прибор (или распределительную коробку, с которой подключается уличное освещение). Дополнительный ноль для освещения берется непосредственно с щитка, его также можно вывести с любой другой электрической цепи дома.

Схема подключения фотореле с обычным включателем

Есть модели датчиков, у которых имеется 4 и 5 проводов. Они позволяют подключить сразу несколько линий, то есть, внутри фаза распределяется на 2 или 3 выходных контакта. Маркируются чаще всего аналогично: вход на фазу и ноль соответственно черного и красного цветов, остальные контакты – дополнительным цветом.

Но вышеуказанный принцип маркировки соблюдается далеко не всеми производителями, поэтому перед монтажом обязательно необходимо ознакомиться с приложенной инструкцией. В датчиках, где вместо входных проводов стоят клеммники вообще никаких обозначений может не быть.

В сумеречных реле принцип подключения аналогичный, но в большинстве моделей предусмотрен также выход на ноль. То есть, подводить его отдельно к освещению не нужно – провода выводятся непосредственно из реле. Но это является одновременно и недостатком – сам датчик получается массивным, под него приходится выделять отдельную распределительную коробку.

После установки останется только отрегулировать работу датчика. В большинстве моделей для этого предусмотрен регулятор под крестовую отвертку. Выполнять корректировку срабатывания следует в то время суток, когда и необходимо включать освещение.

Подбор места для монтажа фотодатчика

Для корректной работы прибора немаловажно правильно подобрать место, в котором оно будет закреплено. Наиболее важно расположить сенсор таким образом, чтобы он находился под открытым небом и солнечные лучи беспрепятственно попадали на его поверхность. Также стоит подобрать место крепления, на которое не попадает свет фар проезжающих машин

Устанавливая фотореле для уличного освещения, стоит учитывать, что на его поверхность не должен попадать свет из окон от всевозможных источников искусственного света

Также стоит подобрать место крепления, на которое не попадает свет фар проезжающих машин. Устанавливая фотореле для уличного освещения, стоит учитывать, что на его поверхность не должен попадать свет из окон от всевозможных источников искусственного света

Наиболее важно расположить сенсор таким образом, чтобы он находился под открытым небом и солнечные лучи беспрепятственно попадали на его поверхность. Также стоит подобрать место крепления, на которое не попадает свет фар проезжающих машин. Устанавливая фотореле для уличного освещения, стоит учитывать, что на его поверхность не должен попадать свет из окон от всевозможных источников искусственного света

Устанавливая фотореле для уличного освещения, стоит учитывать, что на его поверхность не должен попадать свет из окон от всевозможных источников искусственного света.

Подобрать место крепления с первого раза бывает затруднительно. Нередко приходится несколько раз переносить датчик с одного места на другое для подбора наиболее оптимального расположения.
