Датчик света (фотореле) для уличного освещения

Особенности подключения проводов

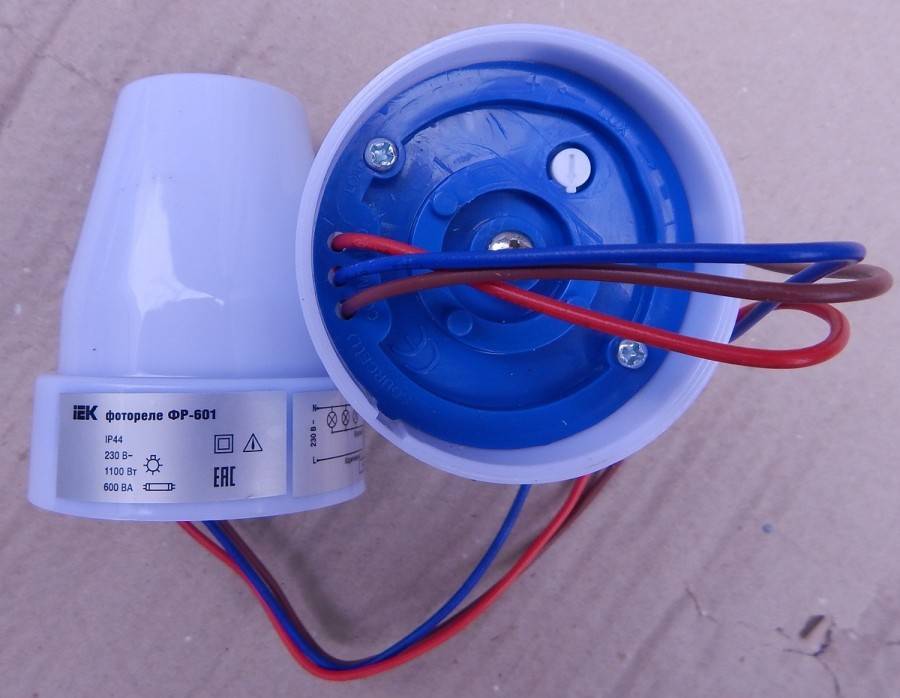

Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:

• красный провод всегда идет на лампы:
• к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
• к черному или коричневому подается фаза.

Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.

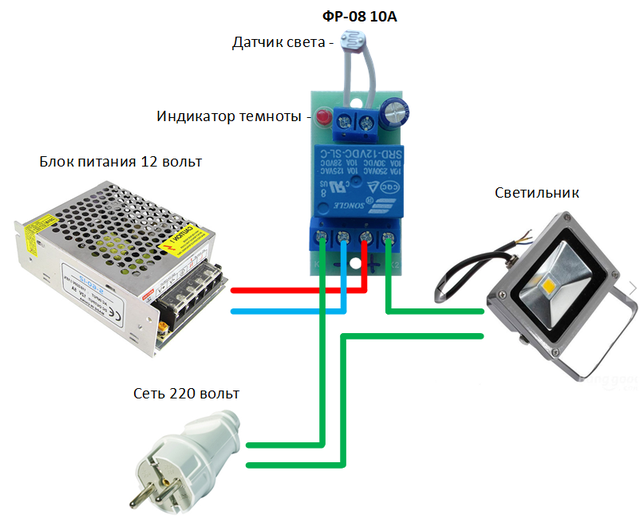

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

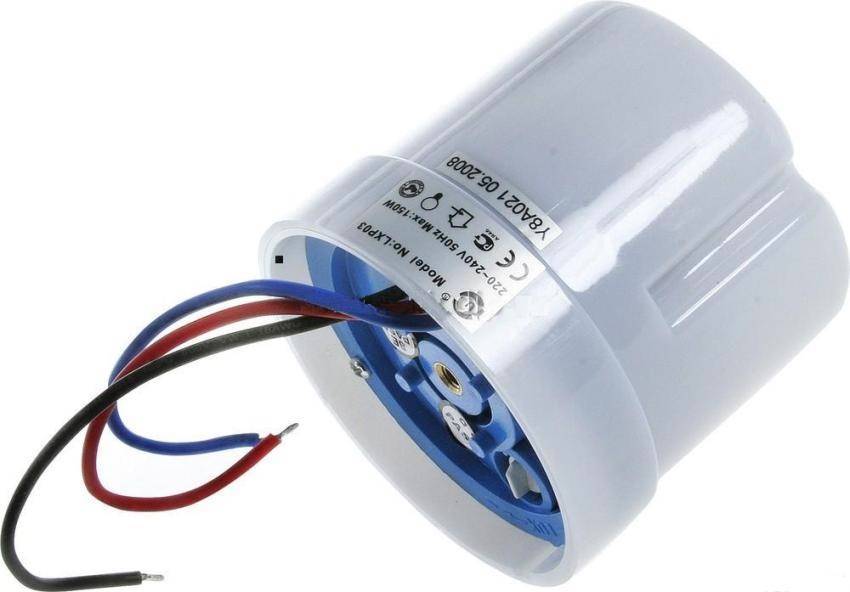

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

• черный – фаза;
• зеленый – ноль;
• красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

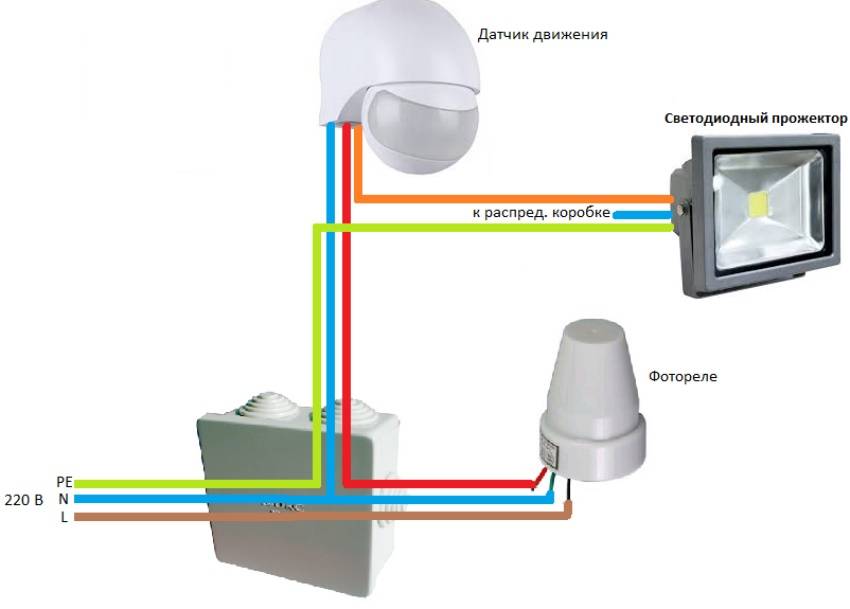

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Процесс установки и настройки устройства

После изучения информации о приспособлении предлагается рассмотреть схему подключения фотореле уличного освещения и настроить ее основные параметры, которые касаются срабатывания. Самостоятельное подсоединение проводов даст возможность избежать лишних затрат.

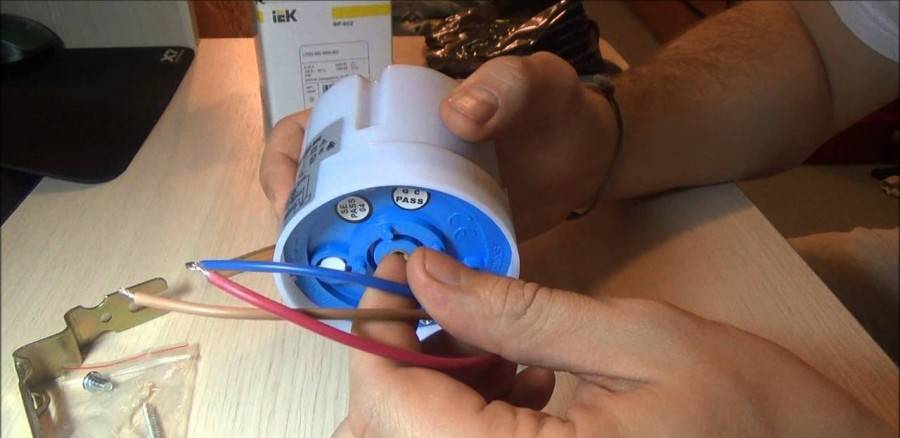

Места соединения проводов при монтаже

Подключение к основному источнику питания и монтаж

В большинстве случаев схема подключения к питанию отражена непосредственно на корпусе устройства или в прилагающейся документации. Как правило, необходимо подсоединить три проводника. Первый ведет на фазу, второй – на ноль, а третий – на светильник.

При сборке корпуса метки должны быть совмещены

Что касается расположения устройства относительно фонаря, то его следует монтировать выше него. Для крепления к боковой поверхности могут использоваться обычные саморезы и дюбели. Они вставляются в отверстия металлической пластины, которая отходит от корпуса.

Наглядная схема размещения приборов и проводов

При необходимости можно подключить маломощное фотореле на повышенную нагрузку, используя модульный контактор. При срабатывании ток поступает не на устройство, а на катушку вспомогательного элемента.

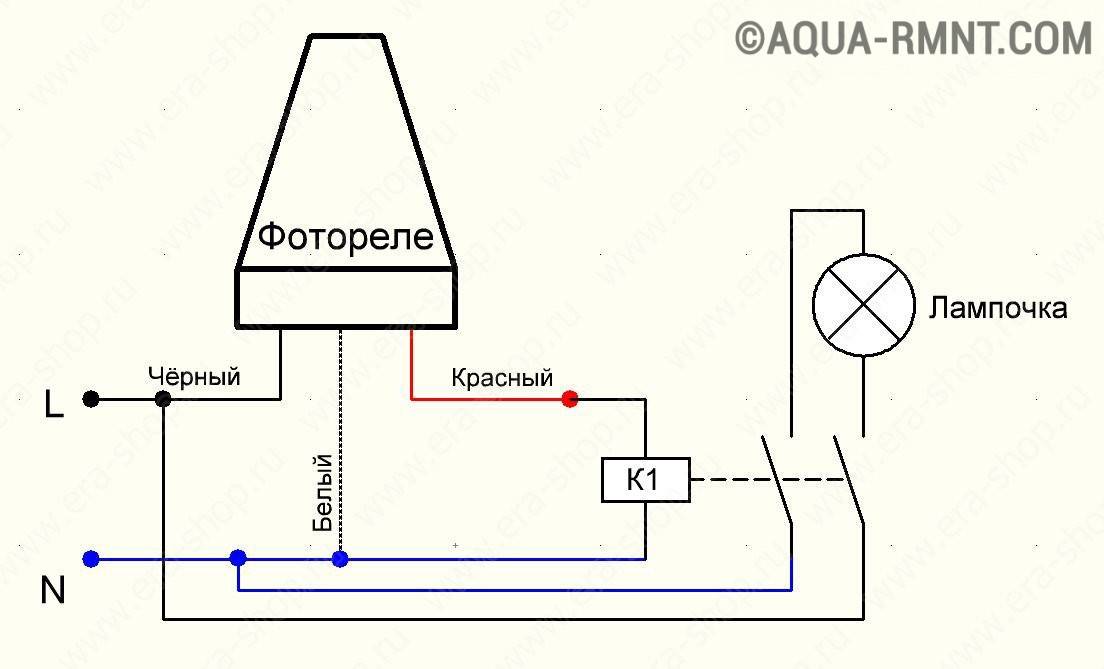

Схема подключения с использованием контактора

Настройка усовершенствованных приборов

Обычно регулировка фотореле для уличного освещения производится, если была приобретена современная модель с дополнительными возможностями. Чаще всего снизу устанавливается специальная ручка, которая позволяет задать порог световой чувствительности. Поворот в плюсовую сторону будет включать устройство даже при незначительном затемнении, а поворот на минус – наоборот.

Ручка для регулировки находится снизу

Если изделие оснащено таймером, то его можно настроить на работу в конкретном режиме. Ввод программы позволяет задать время и дни, в которые будет включаться данный прибор.

Пошаговая инструкция по монтажу

Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.

Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

На сегодняшний день существуют различные варианты изготовления, а именно:

• с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
• уличный либо комнатный вариант использования (зависит от класса защиты IP);
• фотоэлемент встроенный либо внешний.

В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.

Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:

1. Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.

2. Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.

3. Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.

4. Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.

5. Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.

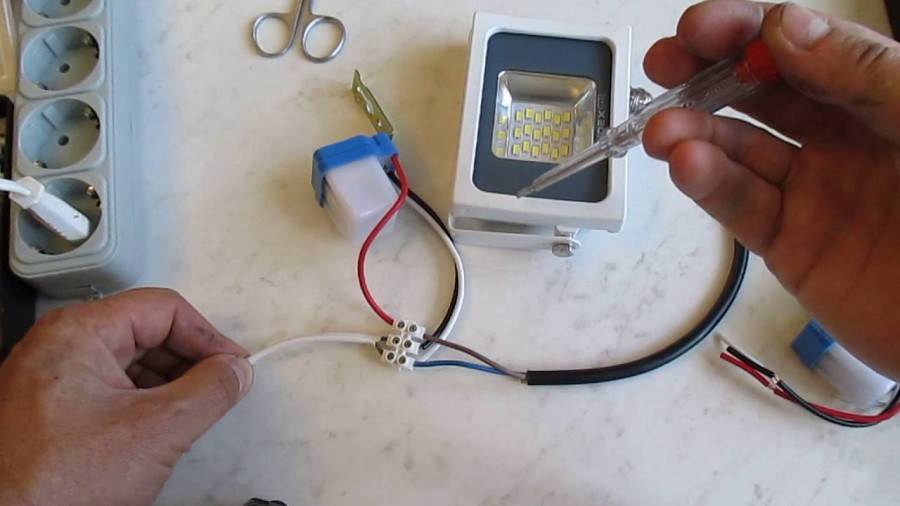

6. Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.

7. Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.

8. Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).

9. Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.

Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.

Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.

Похожие материалы:

• Схема подключения прожектора к фотореле и датчику движения
• Способы соединения проводов в распределительной коробке
• Как заменить электропроводку в квартире

Астротаймер

Астрономический таймер (или, сокращенно, астротаймер) — это прибор, производящий запуск отключение наружного освещения по временным показателям. Принцип его работы отличается от фотореле, единственное, что объединяет оба вида приборов — схожесть выполняемых функций. Астротаймер представляет собой сложное электронное устройство, в память которого внесено время восхода и захода солнца на каждый день данного региона. Настройка прибора состоит из следующих действий:

• настройка GPS координат данного места;
• установка текущей даты;
• настройка точного времени.

Исходя из поученных данных, прибор получает информацию о времени рассвета и заката на каждый день, обеспечивая стабильную работу, не зависящую от погодных или иных внешних условий. Световой режим для такого прибора не важен, его можно установить в доме или ином удобном месте. Это выгодно отличает его от уличных фотореле, которые приходится устанавливать снаружи.

Астротаймер позволяет производить дополнительную регулировку времени включения-отключения освещения по собственному вкусу с диапазоном около 2 часов от времени восхода или заката. Основным недостатком такого прибора является высокая цена. Можно приобрести более дешевый образец из стран Юго-Восточной Азии, но насколько он окажется работоспособным, неизвестно. Большинство пользователей довольствуются обычным уличным фотореле, не желая тратиться на дорогостоящие устройства для регулировки освещения.

Как подключить устройство к уличному фонарю: схемы и принципы

При подключении простого устройства нужно ознакомиться с его конструкцией. Главным элементом является фотодиод, который может находиться снаружи или внутри корпуса. В первом случае датчик монтируют на улице, а электронный блок подключают на электрическом щите в помещении. При внутреннем расположении чувствительной детали прибор монтируют на улице.

Прибор имеет небольшие размеры и простое крепление

Знание конструктивных особенностей устройства позволяет подключить его к фонарю максимально эффективно

Поэтому важно определить тип фотореле, приобрести качественный прибор, подобрать схему, а затем приступать к подключению датчика

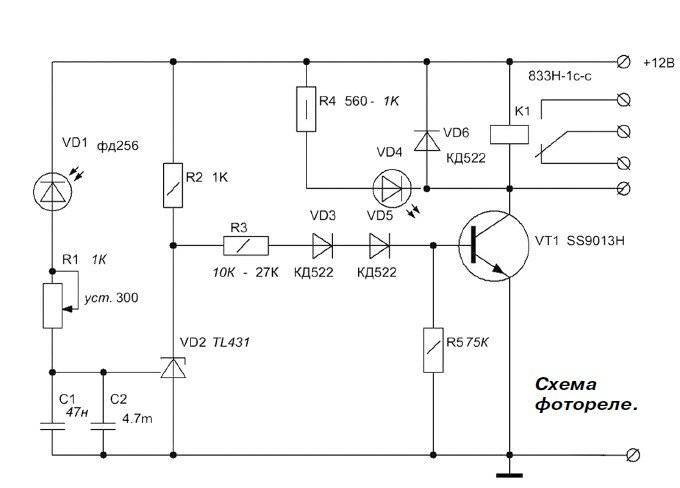

Фотореле на схеме

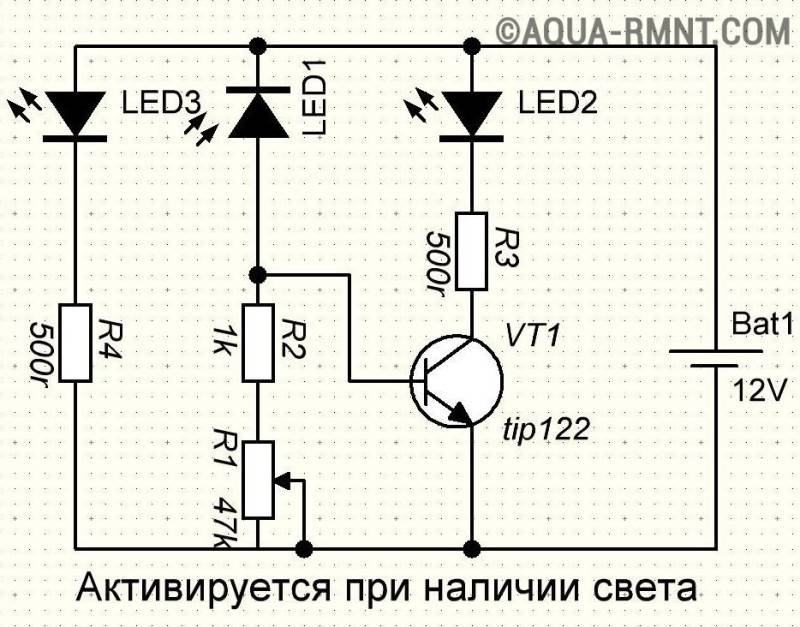

Правильная схема подключения значительно облегчает самостоятельную установку прибора. На электрической схеме фотодиод представлен в виде условного графического обозначения, представляющего собой треугольник на оси симметрии с направленными сверху вниз стрелками. На простых схемах прибор может обозначаться в виде круга или прямоугольника с надписью «ФР».

Стрелки на схеме символизируют отражение света

Подключение

Кронштейн с прибором монтируют в затенённом месте. Листва деревьев, навесы, осадки не должны влиять на работу устройства. После определения места расположения нужно узнать количество светильников, для которых необходимо управление. На один источник света монтируется одно фотореле. Если же используется большое количество фонарей, то лучше всего применить контроллер. Он получает сигнал от фотодатчика и позволяет управлять несколькими светильниками одновременно.

Схема подключения к одной лампе очень проста

Конструкция прибора может включать в себя клеммы, что упрощает подключение. Они необходимы для зажима проводов. Кабель каждого цвета соединяют с соответствующим проводом лампы и цепи питания. Если клеммы отсутствуют, то следует установить распределительную коробку. Корпус устройства должен быть защищён от влаги и осадков. Известные производители указывают на упаковке или в инструкции схему подключения элемента.

Основные виды

Датчики света могут сопрягаться с другими устройствами автоматики. Это существенно расширяется функциональные возможности моделей и делает их более востребованными у потребителей. Выделяют устройства с:

• Таймером. Такие модели позволяют не только отрегулировать уровень освещенности, при котором они срабатывают, но и установить временные рамки. В таком случае фотореле будет срабатывать в установленном пользователем временном интервале;
• Датчиком движения. Оптимальный вариант для оптимизации расходов. Такие устройства монтируются вблизи пешеходных дорожек и на придомовой территории, по которой периодически перемещаются люди либо движется транспорт. Датчик дневного света срабатывает, если в зоне действия оказывается крупный объект. Как следствие, в темное время суток в месте расположения прибора будет всегда темно, но как только на площадку заедет автомобиль или залетит птица, устройство сработает, и освещение включится;
• Программируемыми настройками. Подобные устройства имеют самое сложное техническое оснащение. Они позволяют выполнить настройку режима работы в различных временных интервалах. Возможно регулирование не только в пределах суток, но и недель, месяцев или определенного сезона. Они также срабатывают при наличии движения в выбранной зоне.

В зависимости от исполнения датчики могут быть:

• Инфракрасными. Прибор срабатывает при попадании в зону действия объекта, нагретого до определенной температуры. Они комплектуются инфракрасными детекторами. В процессе эксплуатации могут возникнуть трудности, если в зоне действия устройства окажется домашнее животное; Акустическими. Такие устройства реагируют на звук. Для включения прибора должен раздаться громкий звук или скрип;
• Микроволновыми. Устройства относятся к датчикам активного типа. В процессе эксплуатации они формируют волны в определенном микроволновом диапазоне, а затем принимают их обратно. При наличии разницы происходит замыкание/размыкание цепи с последующим включением/выключением устройства;
• Ультразвуковыми. По принципу своей работы они сопоставимы с моделями микроволнового типа. Однако делая выбор в пользу подобного варианта следует помнить, что они могут оказывать некоторое влияние на домашних животных наличие ультразвука способно повлиять на их поведение;
• Комбинированными. Некоторые модели реагируют сразу на несколько воздействующих факторов. По уровню надежности они существенно превосходят все перечисленные выше разновидности, но при этом обходятся намного дороже.

К реле нового поколения относятся астрономические датчики. Они позволяют проконтролировать работу осветительных приборов, но работают по другому принципу. В состав таких устройств входит микрокомпьютер, которые позволяет настроить работу прибора в зависимости от его места установки. При настройке прибора вбиваются данные GPS конкретного населенного пункта. Подобные устройства автоматические определяют время включения ламп освещения. Это полностью исключает возможность ложного срабатывания, характерного для фотоэлементов. Кроме того, они способны сохранять работоспособность в любую погоду.

Как работает датчик освещённости

Задача фотореле — включить осветительный прибор, когда во дворе становится сумеречно и выключить его с наступлением рассвета. В основе прибора — светочувствительный элемент (фотодиод, газоразрядник, фототиристор, фоторезистор), который на свету изменяет свои характеристики. Например, в фоторезисторе уменьшается сопротивление, ток легко проходит через этот элемент и замыкает контакт, выключающий освещение.

К одному сенсору можно подключить несколько осветительных устройств

Дополнительные элементы прибора помогают избежать ошибочного включения/выключения, настроить чувствительность сенсора, усилить сигнал от датчика и т. д.

Выбор места установки

Для корректной работы фотореле важно правильно выбрать его местоположение. Необходимо учесть несколько факторов:

• На него должен падать солнечный свет, то есть он должен быть под открытым небом.
• Ближайшие источники искусственного света (окна, лампы, фонари и т.д.) должны находится как можно дальше.
• Не желательно чтобы на него попадал свет фар.

• Желательно расположить его не очень высоко — для удобства обслуживания (надо периодически протирать поверхность от пыли и смахивать снег).

  Чтобы светочувствительные автоматы работали корректно, надо правильно выбрать местоположение

Как видите при организации автоматического освещения на улице выбрать место для установки фотореле — не самая простая задача. Иногда приходится переносить его несколько раз, пока найдешь приемлемое положение. Часто, если датчик света используют для включения фонаря на столбе, фотореле стараются расположить там же. Это совершенно не обязательно и очень неудобно — счищать пыль или снег приходится довольно часто и каждый раз залезать на столб не очень весело. Само фотореле можно разместить на стене дома, например, а к светильнику дотянуть кабель питания. Это наиболее удобный вариант.

Это интересно: Таймер управления освещением — разбираем в общих чертах

Технические характеристики

В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника

Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях. Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Эксплуатационные характеристики

Определившись с типом датчика переходим к техническим параметрам:

• Напряжение питания — 220 В и ли 12 В. В основном выбирают по типу напряжения, питающего уличное освещение. Двенадцативольтовые можно также использовать с аккумуляторами.

• Режим эксплуатации. Реле для уличного освещения должно выдерживать все перепады температуры в вашем регионе. Лучше с запасом — на случай аномальных холодов или жары.

  Технические характеристики фотореле

• Класс защиты корпуса. Для установки на улице выбирайте IP 44 и не ниже. Это означает, что корпус защищен от попадания твердых частиц размером более 1 мм и водяных брызг. Можно выбирать фотореле для наружной установки с большими цифрами класса защиты, с меньшими — нельзя. Для установке дома достаточно IP 23.
• Мощность нагрузки. Каждый датчик освещенности рассчитан на определенную мощность нагрузки. Лучше, если суммарная мощность подключенных осветительных приборов меньше на 20%. В таком случае устройство работает не на пределе возможностей, потому служит дольше.

Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.

Возможности настройки

Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.

• Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.

• Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.

  Пример характеристик для подстройки реле ФР-11 М

• Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).

При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.

Советы и рекомендации

При монтаже фотодатчика на опоры с источниками света, необходимо располагать их вне зоны освещения (за или над фонарем). В противном случае, включенный датчиком свет будет подавать устройству команду на отключение, что в результате выразится миганием лампы.

Не стоит пытаться настроить фотореле в условиях помещения, поскольку полностью имитировать дневной свет без специального оборудования невозможно.

Фотодатчик нуждается в периодической чистке, поскольку загрязнение негативно сказывается на его чувствительности.

Популярные модели

К наиболее востребованным датчикам освещенности относятся:

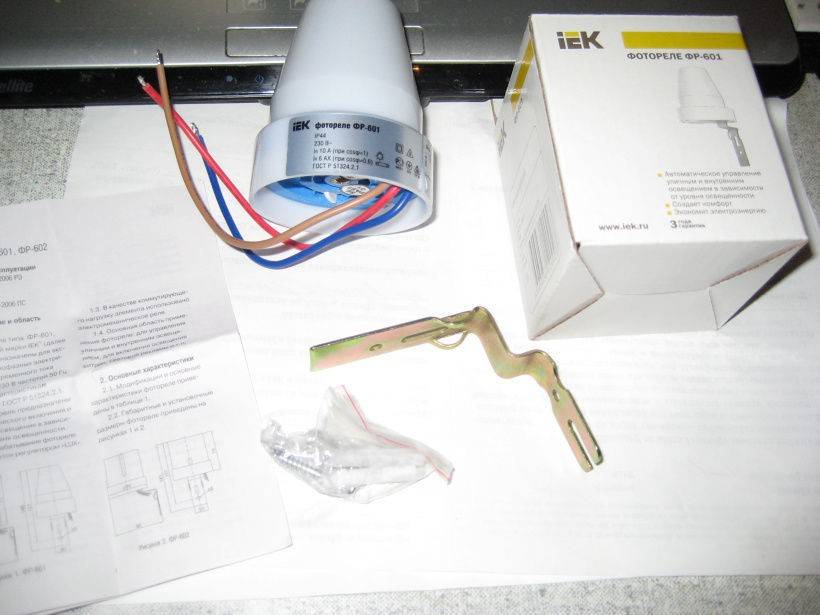

• ФР-601. Доступный вариант фотореле китайского производства. Выделяется достаточно высокой степенью защиты (IP44) и мощностью в 2,2 кВт.
• SNS L 07. Произведение российской компании «Elektrostandard», поддерживающее баланс цены и качества. Максимальная нагрузка – 3,5 кВт.
• ФР-7М. Отечественное устройство с выносным фотодатчиком, которое по параметрам практически не уступает лучшим зарубежным аналогам.
• WZM-01/S1. Мощное (4 кВт)и дорогое польское устройство, предназначенное для внутреннего использования.

Датчики, реагирующие на один параметр, постепенно вытесняются многофункциональными устройствами, которые превосходят по эффективности и экономическим показателям. Астрономический таймер является новым направлением в автоматизации уличного освещения. Его устройство и принцип работы в корне отличается от фотореле. Астротаймер содержит миниатюрный процессор, который выдает команды на включение и отключение на основании координат и реального времени.

Выбор оптимального места расположения датчика уличного освещения

Перед тем как подключить датчик света, необходимо определиться с местом его установки, учитывая при этом ряд важных моментов:

• если фотодатчик выносного типа, то его месторасположение должно быть в прямой досягаемости дневного света;
• источники искусственного освещения должны располагаться как можно дальше от датчика, главное, чтобы реле не реагировало на их включение или отключение;
• желательно максимально исключить попадание света от автомобильных фар.

Оптимальная высота установки фотореле – от 180 до 200 см, что обеспечит возможность регулировки параметров, стоя на земле, не используя табуретов и стремянок.

Выполнить вышеперечисленные требования помогут некоторые хитрости. Например, можно оградить фотодатчик от засветки фонарей, используя отрезок трубы большого диаметра из пластика черного цвета длиной 15-20 сантиметров. С этой целью необходимо подпилить трубу внизу под углом 40-30° от вертикальной стены таким образом, чтобы она смотрела вверх.

    Место установки фотореле выбирается с учётом ряда правил.На заметку! С целью стандартизации сборки устройств для указания фотореле на схемах и чертежах придумали специальные обозначения и термины. Их необходимо знать тем, кто решил самостоятельно осуществить установку прибора.

Если работа реле рассчитана на один фонарь, но большой мощности, то идеальным местом станет его размещение непосредственно позади плафона. Именно там случайный свет будет попадать меньше всего. Настроить работу датчика намного легче, если он расположен на восточной либо западной стороне здания. Главное условие при этом – отсутствие вблизи объектов с ярким светом. Поэтому в данном случае нужно выбирать ту сторону, где «засветка» максимально исключена.

Преимущества фотореле

Такое электронное устройство можно приобрести в магазине, но гораздо интересней и выгодней сделать его своими руками. Многие детали можно приобрести за малую стоимость на рынке или снять со старой пришедшей в негодность электронной техники.

Установку устройства со встроенным электронным прибором, по сути, может выполнить каждый, но видео оборудование с дополнительным элементом требует специальной практики и знаний для проведения подключения. Такая конструкция крайне необходима для крупных предприятий и больших заведений.

Наличие прибора сигнала заметно прибавляет стоимость самого устройства, но расходы окупаются за время эксплуатации. Экономия достигается за счет осуществления освещения исключительно в момент надобности, вне зависимости от светового дня. Индивидуальная система позволяет экономить энергию и продлить износоустойчивость ценного оборудования.

Фотореле представляет универсальное автоматическое устройство, которое отвечает за работу уличного освещения. Новейшие конструкции в свою очередь обеспечены средствами измерения движения, которые включаются при незначительном движении на конкретном участке.

Имеется множество схем для освещения улиц, дворов, больших площадей промышленных зон, восприимчивых не только на включение освещения. Некоторые запрограммированы на подключение отдельных уличных фонарей на разные режимы продолжительности работы.

При покупке заводского образца светочувствительного автомата необходимо обратить внимание на присутствие у механизма защиты от непредвиденного затмения фотоэлемента, к примеру, осыпавшейся листвой.

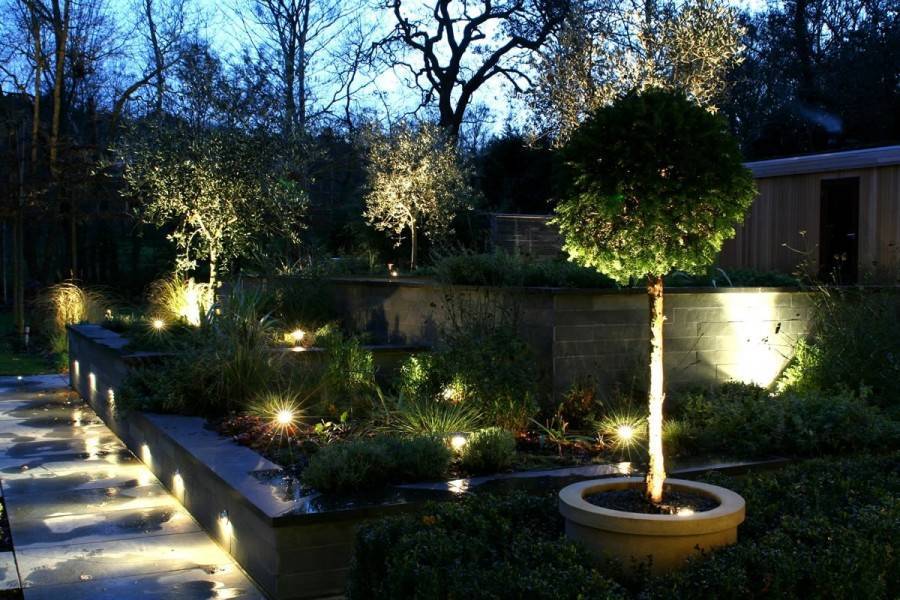

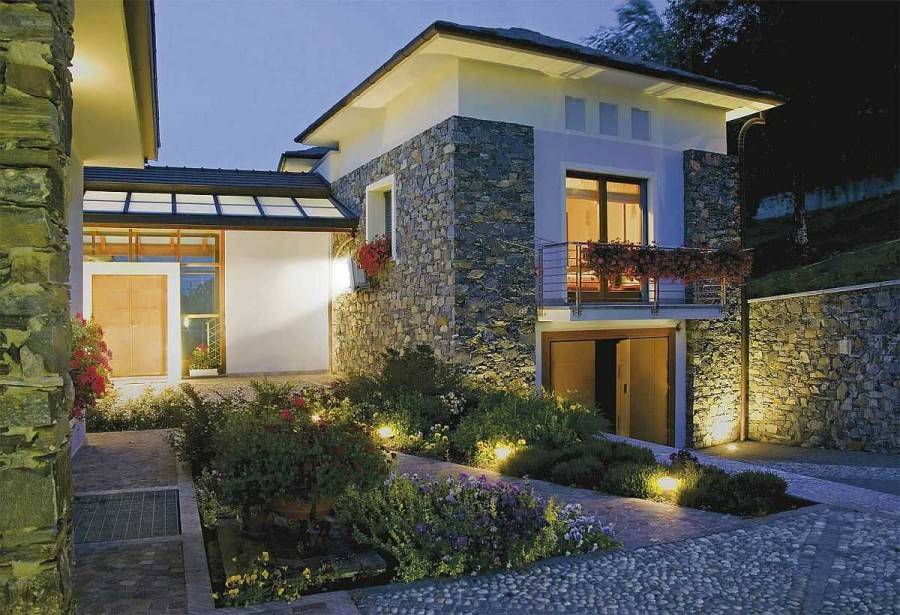

Монтаж наружного освещения загородного участка

Наружная подсветка загородного участка обычно представляет ряд отдельных структур, имеющих различное назначение. Можно выделить наиболее распространенные типовые зоны освещения:

• детские площадки;
• дорожки для людей, подъездные пути транспорта;
• дежурное освещение;
• охранный комплекс наружного освещения по периметру вдоль забора;
• входные точки на территорию участка — ворота, калитки;
• места легкой доступности на территорию (удаленные точки участка, близко стоящие к забору деревья);
• декоративно-художественное освещение (подсветка фасадов, фонтанов).

Очевидно, что каждая из этих зон требует своего режима наружного освещения. При этом обязательно включение и отключение этих комплексов раздельно в ручном режиме, желательно — из разных точек. Для создания автоматического режима понадобится подключение фотоэлементов — свет включается с наступлением темноты и горит всю ночь. Дополнительно возможно использование датчиков движения или таймеров.

Высокотехнологичный таймер может обеспечить программирование работы наружного освещения на любой срок, вплоть до года, включать или отключать группы светильников. Для уменьшения расходов можно предусмотреть двухканальную работу таймеров — первая группа управляет минимальной подсветкой периметра, другая — всем остальным светом участка, возможна совместная работа двух каналов вечером с последующим отключением всех светильников, кроме дежурного освещения.

Определив количество цепей освещения, можно подсчитать необходимое количество светильников для каждой линии, а исходя из этих параметров — силу тока и мощность каждой цепи. Далее выбирается рабочее сечение кабеля (удобно использовать пятижильный проводник), осуществляется его прокладка с необходимыми ответвлениями. Обычно производят подземную прокладку бронированным кабелем с глубиной залегания около 70 см.

Над кабелем по всей протяженности нужно проложить сигнальный шнур с глубиной залегания 20 см.

В помещении устанавливается щит внешнего света, и производятся требуемые подключения и запитка от электрической сети. Обязательно наличие систем автоматического защитного отключения каждой линии. Цепи со щитом должны подсоединяться к главной схеме уравнивания потенциалов.

Основное, что надо учитывать при организации комплексной системы наружного освещения, — все работы должны проводиться согласно грамотному проекту, включающему схемы подключения, характеристики всех составных частей цепи (кабели, светильники, пакетники, электрическая арматура) и их спецификация.

Выводы и полезное видео по теме

Установка светодиодного прожектора продемонстрирована в следующем видео:

Светодиодный прожектор – яркий и экономичный осветительный прибор, идеально подходящий как для промышленных помещений, так и придомовой территории, строительных площадок и любых охраняемых территорий. Наличие датчиков движения и уровня освещенности значительно расширяет функционал прибора, позволяя не просто освещать нужную зону, но и вовремя узнавать о том, что на объект проникли посторонние.

А вы уже пользуетесь светодиодным прожектором или только выбираете подходящий вариант? Если используете, поделитесь своими впечатлениями с другими нашими читателями – форма обратной связи расположена ниже под этой публикацией. Если у вас есть вопросы, задайте их нашим экспертам.
