Как сделать ендову на крыше

Как установить ендову на крыше из профнастила?

Когда сборка стропильной системы закончена и проверена надежность крепления всех ее элементов между собой, ендова своими руками монтируется уже без особого труда.

Сначала в месте установки ендовы выполняется монтаж дополнительных брусков для того, чтобы сделать обрешетку сплошной. До того, как уложить ендову, в этом месте необходимо выполнить дополнительную гидроизоляцию.

Поверх кровельной мембраны в ендове прокладывают гидроизоляционную ленту, которая должна быть на 5-10 см шире нижней планки ендовы. Иногда используют специальные самоклеящиеся гидроизоляционные ленты, но чаще всего их просто крепят гвоздями к сплошной обрешетке кровли.

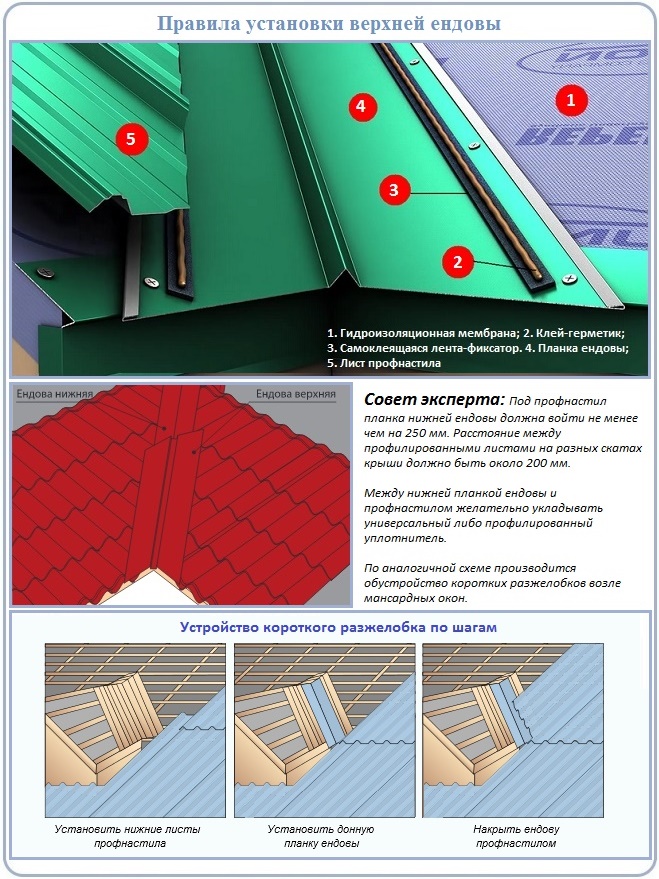

Как правильно сделать ендову кровли из профнастила полностью герметичной:

1. Гидроизоляционная мембрана; 2. Клей-герметик; 3. Самоклеящаяся лента-фиксатор
4. Планка ендовы; 5. Лист профнастила.

После укладки дополнительной гидроизоляции, в месте стыка скатов крыши монтируется нижняя планка ендовы. Когда угол ската крыши из профнастила небольшой, лучше использовать увеличенную планку. Если обычная планка ендовы имеет ширину каждой стороны порядка 300 мм, то увеличенная больше в 2 раза.

Перед тем, как установить ендову, замеряют длину внутреннего стыка скатов. Нижние планки ендовы нужно подрезать таким образом, чтобы они перекрывали друг друга не меньше, чем на 150-200 мм. Если уклон крыши небольшой, величину нахлеста можно сделать еще больше.

Начинают монтаж с нижнего участка, а каждая следующая планка перекрывает предыдущую. Нижняя планка ендовы устанавливается до монтажа кровельного покрытия. При этом листы профнастила запускают внутрь ендовы, не доходя до ее оси приблизительно на 50 мм.

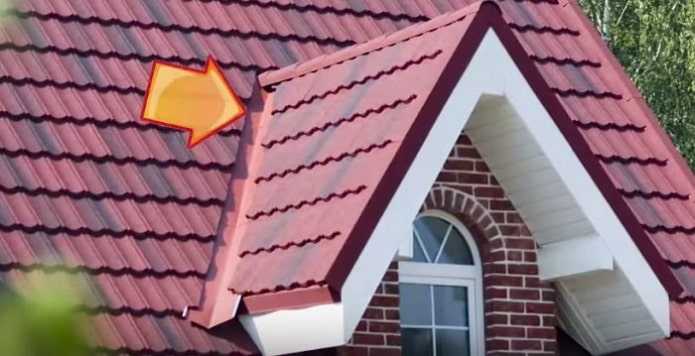

Ендова́ в строительной терминологии – это внутренний угол, образуемый двумя взаимно пересекающимися плоскостям крыши. Другие названия – яндова, разжелобок, котловина, ендовка, выстилка. Название происходит от наименования сосуда с желобком-носиком для направления потока жидкости. Ендова для металлочерепицы и профнастила исполняет функцию отвода осадков с прилегающих скатов крыши.

Ендова – один из самых ответственных узлов крыши. Как показывает практика, ендовы текут чаще всего на крышах с покрытием из металлочерепицы или профнастила
.
Обычные воздействия в виде дождя, снега, ветра, которым подвергаются все участки крыши, ендова испытывает в двойном размере. Во время сильного дождя вода в ней бурлит как в настоящем горном ручье, снегопад оставляет заносы и снежные мешки, ветер стремится оторвать края листов и задуть под покрытие. Кроме того, при резком понижении температур в зимнее время образуется лёд, который расширяясь, может деформировать края покрытия на примыканиях. В разжелобке бывает сложно обеспечить непрерывный поток воздуха от карниза к коньку для вентиляции кровли. Эти и многие другие «сюрпризы» заставляют более внимательно рассмотреть нюансы устройства ендовы.
Для того чтобы получить надёжный и долговечный узел ендовы, нужно выполнить три её желания:

1. Установить её прочно и безопасно.
2. Дать ей возможность дышать.
3. Не пренебрегать ухаживанием.

Как устроены разные типы ендов

Различают два вида ендов — нижнюю и верхнюю. Нижняя должна обеспечивать надежность и герметичность, а верхняя, в основном, выполняет декоративную функцию. Поэтому нижняя ендова выполняется из прочной оцинкованной стальной полоски, защищающей от воды пространство под кровлей. Края этой широкой фальшендовы (именно так ее еще называют) загнуты, чтобы вода не переливалась. А нижний ее край расположен над карнизом.

Планка нижней ендовы.

Ну, а верхняя планка, выступающая над нижней на 15 или 20 сантиметров, призвана красиво прикрыть места соединения. Ей ведь не обязательно быть прочной, и она обычно делается из материала кровли, а монтируется лишь после полной укладки покрытия крыши.

Планка верхней ендовы.

Чтобы ендова не провисала, под нее ставят сплошную обрешетку из обрезных досок, обработанных антисептиком. Это помогает выдерживать большие нагрузки (в виде снежных сугробов, например). В некоторых случаях на обрешетку настилают гидроизоляцию.

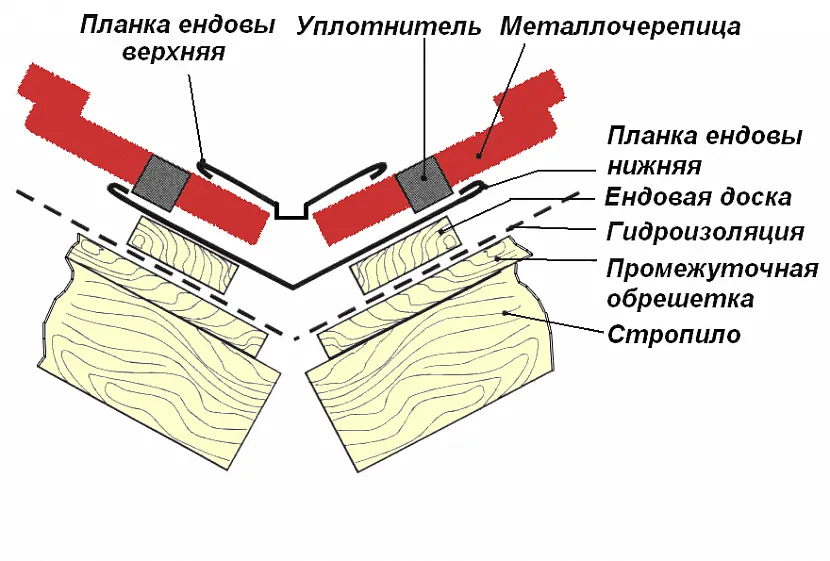

Устройство ендовы.

Стыки кровельных плоскостей, прикрытые ендовой, могут соприкасаться или соединяться тремя разными способами. Соответственно, и ендова по способу монтажа может быть открытой, закрытой или переплетенной (сочлененной).

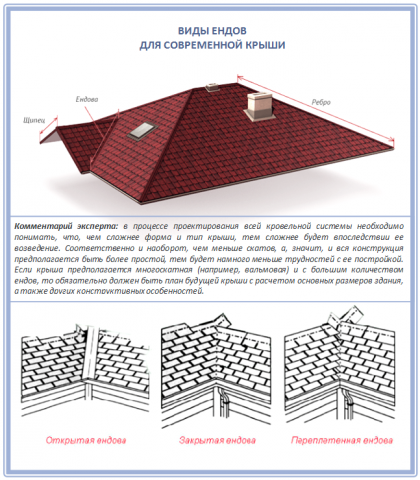

#1. Ендова открытая – самое простое решение. Вот только использовать ее возможно лишь на кровлях, отличающихся не очень крутыми скатами. При таком способе монтажа кровельные стыки имеют зазор, в котором и располагается наш желобок. Его крепят кровельными саморезами, вкрученными через 30 сантиметров. Монтаж нижней ендовы начинают снизу вверх. Для надежности под низ подкладывают гидроизоляцию. В завершение монтируется декоративная ендова верхняя (снизу вверх, с десятисантиметровым нахлестом отдельных частей).

#2. Ендова закрытая используется на крышах, у которых углы между кровельными плоскостями острые. Стыки кровельного материала в данном случае плотно соединяются друг с другом, проходя над ендовой.

#3. Ендова переплетенная также полностью закрыта кровлей, но отдельные ряды листов кровли, на соседних плоскостях, переплетаются между собой.

Выбор типа ендовы зависит как от угла наклона ската и используемого кровельного материала.

О недостатках и преимуществах всех трех типов ендов

У открытой ендовы:

• Простой и очень быстрый сток воды и стаявшего снега с крыши;
• Монтаж отнимает немного времени;

Но:

Внешний вид открытого желоба не так презентабелен, как у элементов закрытого или сочлененного вида.

У закрытой или переплетенной ендовы:

Весьма привлекательный внешний вид.

Но:

Монтаж происходит дольше, чем при открытом способе.

Вот мы и рассмотрели, что такое ендова кровли. Как видите, у нее только название хитрое и не всем известное, а суть весьма проста

И без этого важного элемента кровли обойтись нельзя никак, иначе потечет крыша в очень скором времени

Ремонт разжелобков

Если со стороны чердачного помещения в отрицательные углы кровли проникает влага, то это говорит о том, что разжелобок смонтирован с нарушением технологии или требует ремонта. Восстановительные работы предусматривают несколько этапов:

1. Демонтаж кровельного покрытия, которое прилегает к стыку скатов. Как правило, на черепичных, шиферных и других крышах с жёсткой кровлей в этом плане не возникает проблем. Что касается мягкой черепицы, то от длительного соприкосновения и межслойной диффузии снять её бывает затруднительно. Чтобы облегчить процесс демонтажа, такое покрытие аккуратно подогревают газовой горелкой или паяльной лампой.
2. Снятие нижней панели ендовы.
3. Замена повреждённых элементов деревянного настила (при необходимости) и восстановления гидроизоляции.
4. Ремонт или замена отдельных панелей разжелобка и их установка на место с соблюдением всех требований по влагозащите стыков и крепёжных отверстий.

После окончания восстановительных работ снятое кровельное покрытие возвращают на место. При необходимости треснутую черепицу или шифер заменяют, а повреждённые участки мягкой кровли ремонтируют при помощи битумной мастики и заплаток из одноимённого материала.

Ендовы является обязательным элементом многощипцовых, вальмовых, шатровых и других сложных или комбинированных крыш. От того, насколько аккуратно и качественно будут обустроены места их отрицательных изломов, зависит отсутствие протечек в подкровельное пространство. Предельная аккуратность при установке разжелобков поможет сделать кровлю надёжной и долговечной, благодаря чему вы навсегда забудете о волнении во время проливных дождей и весеннего снеготаяния.

Источник

Ендова крыши: схема и технология сопряжения кровельных скатов

Что такое ендова?

Ендовой называют функциональный элемент кровли, который образуется в месте сопряжения двух кровельных скатов сложной, многощипцовой конструкции. Проще говоря, этим термином обозначают внутренний угол между двумя смежными скатами. Ендовая кровля из-за наличия этой конструктивной детали отличается повышенной сложность проектирования, монтажа и эксплуатации. Функциями ендовы считают:

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы. Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно. В соответствии с особенностями устройства различают следующие виды ендов:

Правила устройства

Место примыкания кровельных скатов многощипцовой крыши отличается повышенной уязвимостью к проникновению талой или дождевой влаги, так как без зазора соединить гидроизоляционный материал достаточно сложно. Кроме того, разжелобок подвергается повышенным нагрузкам, возникающим при скапливании снеговой массы в зимний период. Поэтому ендовая кровля должна конструироваться в соответствии со следующими требованиями:

Требования к материалам и комплектующим

Ендовой также называют специальную планку для оборудования внутренних углов между скатами кровли. Для каждого кровельного материала изготовляются специальные комплектующие для защиты разжелобка от проникновения влаги. Ендовы для профнастила, кровельной стали и металлочерепицы представляют собой уголки, а доборные элементы для черепицы напоминают полукруглые желоба. Главное, чтобы материал, из которого они изготавливаются соответствовали следующим требованиям:

• Доборные элементы должны подбираться в соответствии с кровельным материалом, которым укрывается кровля.
• Материал, из которого изготавливаются доборные элементы должен обладать высокой устойчивостью к влаге, чтобы защитить зазор между кровельным материалом от проникновения влаги.
• Доборные элементы, используемые для оборудования разжелобка должны обладать высокой механической прочностью и долгим сроком службы.

Технология установки

Многие неопытные кровельщики не знают, как правильно сделать ендову, чтобы избежать протечек в процессе эксплуатации кровли. На самом деле это достаточно простой технологический процесс, который выполняется в процессе настила кровельного покрытия. Установка ендовы выполняется с помощью шуруповерта, саморезов, ножниц для металла, гидроизоляционной пленки, герметика и специальной планки. Монтаж выполняется следующим образом:

Установка снегозадержателей на крыше из профнастила

Снегозадержание на крыше из профнастила производится с помощью следующих конструкций:

1. Уголковые конструкции являются самыми простыми. Они представляют собой стальные полоски, сгибающиеся в форму треугольника и прикрепляющиеся к кровле на саморезы через определенные интервалы. Простота уголковых снегозадержателей имеет обратную сторону – нормализовать сход больших снежных и ледовых масс конструкции не смогут.

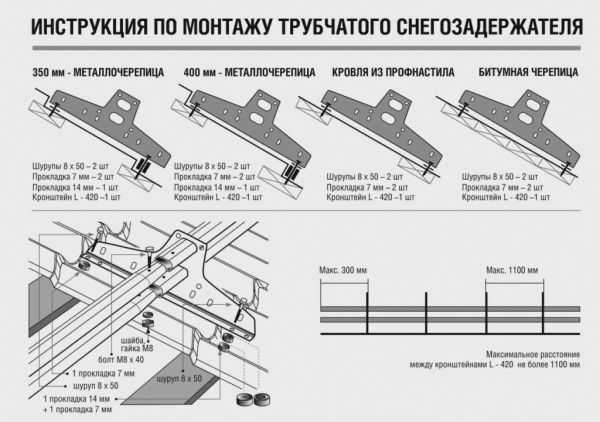

2. Трубчатый снегозадержатель на крышу из профнастила представляет собой одну или несколько труб, проходящих через уголковые основания. Эта разновидность снегозадержателей покрывает кровлю по всему ее периметру и является более надежной конструкцией по сравнению с простыми уголковыми изделиями. Крепеж трубчатых элементов осуществляется с помощью саморезов, которыми уголковые основания прикручиваются к кровле.
3. Решетчатые изделия конструктивно сходны с трубчатыми снегозадержателями, но в них к основанию крепится сплошная решетка, что увеличивает прочность и надежность изделий. Помимо уголковых оснований для крепления решетчатые конструкции имеют подвесные опоры, которые зацепляются за обрешетку, так как нагрузка на решетчатые снегозадержатели более высокая.

Конструкции крепятся к обрешетке путем ввинчивания саморезов через профнастил. Оптимальное расстояние крепления составляет 40-50 сантиметров от края ската.

Если длина ската велика (10 метров и более), то изделия устанавливаются в несколько рядов с интервалом в 2-3 метра. Более подробно о том, как установить снегозадержатели на крышу из профнастила своими руками, читайте здесь.

ВАЖНО!

Снегозадержатели необязательно монтировать по всему периметру крыши, можно их установить только в тех местах, где вероятность схода снега наиболее высока. Это позволит сэкономить материал.

Монтаж снегозадержателя — часть 1

Монтаж снегозадержателя — часть 2

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Правильно смонтированная ендова не только защищает дом от непогоды и осадков, но и продлевает срок службы кровли.

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

1. Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
2. Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
3. Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:
   • переплетённая конструкция ендовы вызывает сложность в монтаже;
   • на установку такого разжелобка потребуется больше времени;
   • на такой крыше будет скапливаться мусор;

   • во время таяния снега нижняя и верхняя планка ендовы будут способствовать образованию ледяных пробок.

     На скатах кровельного покрытия с закрытым типом ендовы часто скапливается мусор

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

1. Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
2. Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
3. Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
4. Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.

Устройство

Для изготовления ендовы применяются те же материалы, что и для создания кровли в целом. Но чтобы обеспечить высокую надежность крыши, придется отнестись внимательно ко все ее элементам: стропильной системе, обрешетке и покрытию.

Особенности системы стропил

Соединение стропил при создании ендовы может производиться под различными углами. Это зависит от того, под каким углом установлен каждый образующий ендову скат. Вдоль линии контакта скатов ставится стропильная нога. Стропила прикрепляют к ноге. Если они не слишком длинны (до 200 см), допускается использовать для крепления гвозди (с каждой стороны вбиваются по 2 штуки). Если же стропила имеют большую длину, точки соединения снабжают накладками их металла для усиления. В самом широком месте, где нагрузка наиболее велика, стропильную ногу подпирают укосиной.

Обрешетка

Там, где смыкаются два ската, требуется усиливать не только стропильную систему, но и обрешетку. Это достаточно сложный момент, поскольку в зависимости от типа кровельного материала усиление обрешетки проводят по-разному:

• Если в качестве кровельного материала взят профлист, шифер или другой листовой материал, для усиления обрешетки используют широкие доски (не менее 10 см шириной). Их прибивают вдоль всего стыка, вплотную. С каждой стороны нужно разместить по две или три доски.
• Если кровельным материалом станет ондулин, доски для усиления обрешетки также прибивают продольно. Но размещают их уже не вплотную к прогону, а на расстоянии в 10-15 см друг от друга. В проем укладывается ендовный желоб. Количество досок также уменьшено: их уже не 2-3 с каждой стороны, а по одной.
• Для металлочерепицы усиление обрешетки выполняют другим способом. Между планками обрешетки набивают дополнительные планки. Длина усиленной зоны должна быть больше, чем ширина ендовы в нижней части. В усиленной зоне планки будут идти в два раза чаще, чем в остальной обрешетке.
• Если применяется мягкая кровля, на скатах делается сплошная обрешетка. В этом случае не возникает необходимости усиливать ее под ендову.

От качества обрешетки во многом зависят качества будущей кровли. Поэтому к работам по усилению стоит подойти ответственно.

Читайте цикл статей по кровли:Четырехскатная крыша дома своими руками

Материал покрытия

Каждый кровельный материал выдвигает свои требования к монтажу ендовы. Поэтому стоит исходить из того, какое покрытие выбрано для крыши.

Если крыша покрывается металлочерепицей, создание ендовы начинается с укладки на обрешетку нижней планки. Этот материал относится к доборам. Он выпускается отрезками по 200 см. Представляет собой нижняя плана полосу оцинкованной стали, которая снабжена по краям бортиками, а в середине имеет линию сгиба. Окрашивается планка в один оттенок с основным материалом кровли.

Когда планка установлена, укладывают металлочерепицу. Края ендовы при этом должны оказаться под листами кровельного материала так, чтобы центр находился в 6-10 см от края листа. Помещать края ближе друг к другу большинство производителей не позволяют. После монтажа металлочерепицы кровля можно считать законченной. Однако открытая ендова выглядит не слишком привлекательно, поэтому обычно сверху крепят декоративную верхнюю планку.

Способ укладки ендовы при использовании профнастила отличается незначительно. Однако с двух сторон от места перегиба кровли следует нанести не только уплотнительную ленту, но и герметик. Листы могут обрезаться на расстоянии в 6-10 см от центра желоба или стыковаться вплотную. Возможно и переплетенное исполнение ендовы, однако выполнить его своими руками довольно сложно.

Особенности монтажа по типу кровли

Монтаж ендовы начинается с обрешетки. Усилить ее над внутренним углом, образованным совмещением скатов, надо для увеличения противостояния нагрузкам от снежных сугробов. Обрешетка создается сплошная из обрезной доски. Для защиты ее поверхностей от грибка и влаги выполняется пропитка антисептиком.

Еще до начала монтажа обрешетки важно учесть, по какой схеме сделана стропильная система на участке, где будет расположен желоб. Места переходов плоскостей скатов должны образовывать ровные линии. Причем вся их длина не должна иметь впадин, выступов, искривлений

Соединения бывают двух видов:

Причем вся их длина не должна иметь впадин, выступов, искривлений. Соединения бывают двух видов:

1. Встык. Стропила соседних скатов состыкованы под углом торцами. При такой схеме нужны сложные расчеты, чтобы избежать искривлений.
2. Внахлест. Стыковка соседних стропил отсутствует. Расположены они вразнобой. Схема считается простой. Увеличивается вероятность получения прямых линий.

Образующаяся линия в месте стыковки скатов называется прогоном. Чтобы он получился ровный, между краями натяните веревку. Она служит ориентиром при креплении планок.

Обустраивается ендова кровли несколькими способами, что зависит от схемы расположения стропил, используемого кровельного покрытия. При этом обрешетка может быть сделана следующих типов:

1. Под гибкую кровлю создается обрешетка сплошного типа. Кровельным ковром разжелобки служит гидроизоляция.
2. Если двухскатная крыша из шифера, жесткой черепицы или профнастила имеет разжелобку, обрешетку создают из 2-3 досок шириной 100 мм, крепящихся вдоль стыков. Размеры шага деревянных элементов определяются шириной желоба.
3. Под металлочерепицу монтируют дополняющие рейки, расположенные между основными досками обрешетки.
4. Под ондулин крепят две доски шириной 100 мм, соблюдая между ними расстояние – 150 мм.

Монтаж ендовы требует внимательности, принятия верных решений

Важно соблюдение шага крепежей, точная обрезка кровельного листа. Для надежной герметичности швов пользуются герметиком, уплотнителями

Рекомендации монтажа разжелобок под гибкую кровлю:

1. Обрешетку сплошного типа всей крыши укройте подкладочным ковром. Соседние листы стыкуйте внахлест.
2. По внутреннему углу раскатайте ковер. Края приклейте мастикой, зафиксируйте гвоздиками через каждые 100 мм. Края ковра около 200 мм должны выступать за границы кровельного материала.
3. Желобка длиной больше 10 м укройте несколькими полотнами. Края стыкуйте внахлест до 150 мм с предварительной обработкой мастикой.

Рекомендации монтажа разжелобок под профнастил и все виды твердой черепицы:

1. Обрешетку укройте гидроизоляцией. Полосы зафиксируйте гвоздями шагом 200 мм.
2. Уложите нижнюю планку. Убедитесь в перекрытии карнизной доски. Планка ендовы должна быть закреплена саморезами по бокам шагом 300 мм.
3. По боковым краям уложите уплотнительные ленты.
4. Подрезкой подгоните кровельные листы и уложите так, чтобы кромка не доходила 100 мм до изгиба желоба.
5. Уложите верхнюю планку ендовы на кровле из металлочерепицы, керамочерепицы или профнастила. Соблюдайте нахлест соседних элементов минимум 100 мм.

Рекомендации монтажа разжелобок под ондулин:

1. Нижнюю подкладку для ендовы из отдельных деталей уложите внахлест 150 мм. Вкрутите саморезы для фиксации верхних углов каждого элемента.
2. По краям желоба приклейте уплотнитель.
3. Ондулин подрежьте, подогнав под изгиб разжелобка. Уложите листы, прибейте каждую волну максимально дальше от центра желоба.

Рекомендации монтажа разжелобок вокруг мансардных и слуховых окон, дверцы выхода на чердак:

1. На участке примыкания крыши к окну или дверце сделайте обрешетку.
2. Вымеряйте длину желоба для расчета подкладочного материала. Если он складывается из нескольких кусков, приплюсуйте нахлесты.
3. По низу желоба наметьте участок изгиба.
4. В противоположную от бортиков сторону отогните предварительно надрезанные части подкладки.
5. Приподнимите ендову выше уровня кровельного покрытия настолько, чтобы удалось подложить под нее бруски.
6. Сделайте герметизацию краев уплотнительной лентой.
7. Подрежьте примыкающий к окну или дверце низ кровельного листа, подсуньте ендову планку.

По функциональности разжелобку можно сравнить с коньком, но она отличается усложненной конструкцией. Если будете соблюдать рекомендации монтажа, все работы сможете выполнить самостоятельно. При неуверенности в своих силах рекомендую обратиться к специалистам.

Определение и устройство ендовы

Соединительный узел между смежными плоскостями сложной крыши называется ендовой. От конька она отличается тем, что в точке излома создает отрицательный (внутренний) угол. Среди строителей ендова кровли часто именуется как ендовая, что считается профессиональным сленгом. Конструкция имеет форму желоба. От сложности конфигурации крыши и ряда других факторов зависит количество образуемых желобков.

Важно! Основное предназначение ендовой – отведение с крыши осадков, не допущение проникновения под кровельное покрытие в местах стыковки воды и мусора. Количество желобов определяется на этапе проектировки кровли. В расчет берутся следующие факторы:

В расчет берутся следующие факторы:

Количество желобов определяется на этапе проектировки кровли. В расчет берутся следующие факторы:

• Сложность крыши. Наиболее распространенные конфигурации в виде креста, букв «Г» и «Т».
• Наличие, количество дополнительных элементов. К таковым могут относится слуховые и мансардные окна.

Во время проектировки создается точный план, где схематично указаны все примыкания скатов кровли. Схему разделяют на отдельные части. Маленькие квадраты и прямоугольники – обозначают пристройки. Большой прямоугольной фигурой выделен дом. На схеме обозначаются прогоны, смещаются углы кровли дома и каждой пристройки, определяются места расположения желобов.

Ендову строители часто называют разжелобкой. Обустраивать узел нужно по следующим правилам:

1. Ендова состоит из двух частей. Монтаж нижней планки выполняйте до укладки кровельного покрытия, а верхней – после его окончания.
2. Никогда не применяйте гвозди для фиксации планок.
3. Разжелобок собирайте по направлению снизу вверх. Стыки герметизируйте, используя битумный, каучуковый или полимерный клеевой состав.
4. По стандарту для кровли из профнастила внутренняя планка выполнена из меди или оцинковки. Рекомендую заменить ее на оцинкованный лист с дополнительным полимерным покрытием. Планка такой конструкции лучше противостоит температурным перепадам в диапазоне от –60 до +120оС. Верхний элемент в любом случае будет выполнен из того же материала, что и профнастил.
5. Приклейте по ребру разжелобка уплотнитель. Лента исполнит роль утеплителя, предотвратит просачивание влаги под кровельный материал.
6. Планки фиксируйте саморезами по краям или кляммерами за борта.
7. Чтобы через бортики во время ливня не переливалась вода, сделайте их выше 2 см.
8. Отбортовку разжелобка расположите так, чтобы по всей длине соблюдалось прикосновение к торцу рейки обрешетки.
9. При сборке разжелобка из нескольких планок укладывайте каждую деталь внахлест минимум 100 мм.

Чем меньше наклон ската кровли, тем надежнее делайте гидроизоляцию.

Совет! Проектировку ендовой доверьте специалистам, которые сделают точный расчет с учетом осадочных и ветровых нагрузок. Если вы самостоятельно это выполните с ошибками, разжелобок будет протекать во время сильных дождей и образования талых вод.

Верхние планки ендовой изготавливаются из того же материала, что и основное кровельное покрытие. Нижний элемент спрятан. Соответствие для него по материалу и дизайну с кровлей необязательно.

Для шиферной крыши нужны асбоцементные доборы. Выпускают их редко из-за малой востребованности кровельного материала устаревшего образца. По этой причине на шиферных крышах часто встречаются ендовы из оцинковки. Эстетичность кровли страдает, но сам узел с технической стороны правильно устроен и надежно функционирует.

Внимание! Для мягкой кровли из битумной черепицы и рулонных материалов планки ендовой не применяются. Герметизация разжелобка происходит по другой технологии.

Крыши сложных конфигураций в местах стыка скатов зимой задерживают большое количество снега

Самостоятельно он не сходит, а с приходом оттепели увеличивается угроза образования протечек. Чтобы избежать аварийной ситуации, греющий кабель укладывают по всей длине линии разжелобка

Крыши сложных конфигураций в местах стыка скатов зимой задерживают большое количество снега. Самостоятельно он не сходит, а с приходом оттепели увеличивается угроза образования протечек. Чтобы избежать аварийной ситуации, греющий кабель укладывают по всей длине линии разжелобка.

Устройство конструкции и их типы

Чаще всего ендовы изготавливают из металлических листов. Лучшим решением при выборе материала является оцинкованная сталь, которая продлит эксплуатационный срок узла и всей кровли. В конструкции узла имеются две планки – верхняя и нижняя ендова.

Планка нижней ендовы устанавливается на стыках, образующих отрицательные углы. Она необходима для защиты подкровельного пространства от попадания через соединение скатов влаги. Устанавливается до укладки кровельного покрытия. Планка ендовы верхней выполняет эстетическую функцию, формируя внешний вид всей конструкции. Ее установку выполняют по завершению укладки кровельного материала.

Различают три основных типа ендовы:

• открытая;
• закрытая;
• переплетенная (сочлененная).

Закрытый тип ендовы предполагает соединение встык

Конструктивно они отличаются тем, как соединяются панели кровельных скатов. При обустройстве закрытой ендовы кровельные панели соединяются встык, в сочлененной – переплетаются друг с другом. Если скаты крыши крутые, применяется закрытая или переплетенная конструкция.

Выбор типа этого узла определяется не только строением кровли и углом ее скатов, но и кровельным покрытием, которое вы выберете для своего дома. Особенность закрытой и переплетенной ендовы состоит в том, что для ее обустройства потребуется дополнительная гидроизоляция.

Открытая ендова дополнительной установки гидроизоляционного слоя не требует, так как ее конструкция не предполагает накопления осадков и способствует их быстрой ликвидации. Для открытого типа гидроизоляционная система устанавливается по обычной технологии, применяемой для скатных крыш.

Конструкция открытой ендовы способствует быстрой ликвидации осадков

Что такое ендова

Ендова кровли (иногда — разжелобок) — это термин, имеющий два значения. Прежде всего, это участок кровли, где встречаются две плоскости, образуя впадину. Это — общее понятие, определяющее смысл термина, его значение. В строительной практике используется еще одно, более узкое значение термина: так называют вид доборных элементов, изготавливаемых для оформления стыка плоскостей. Наличие двух толкований иногда вызывает некоторую путаницу, вызываемую смешением двух понятий из-за недостаточной информированности.

Ендовы (в общем смысле) бывают трех видов:

• Открытая.Место стыка плоскостей не имеет плотного шва и прикрыто сверху доборной планкой.
• Закрытая. Стык плотный и прямой.
• Переплетенная. Плотный стык с переходами элементов рисунка кровельного материала друг на друга в поочередном порядке.

ВАЖНО!

Отличие этих способов не в функциональности, а чисто внешнее.

Второй и третий тип встречается значительно реже, так как их сооружение требует наличия работников, имеющих опыт и специальные знания. При большом выборе кровельных материалов, имеющемся в продаже и разных свойствах и специфике монтажа, найти людей, умеющих оформлять сложные кровельные элементы, непросто. Кроме того, все работы ведутся в сложных условиях, на высоте, что создает дополнительные трудности.

Следует учесть, что полной герметичности соединения в любом случае достигнуть не удается, и смысл всех усилий, по сути, сводится к достижению чисто декоративного эффекта, что зачастую означает лишнюю трату времени и труда.

Устройство ендовы

Ендовы как доборный элемент тоже делятся по способу установки:

• Ендова нижняя. Внутренняя ендова устанавливается до настилания кровли, поскольку находится под общим слоем. В любом случае, при любом типе оформления ендовы, нижняя планка присутствует как обязательный элемент, поскольку именно она служит желобом, отводящим воду в водосток. Без нее стык плоскостей будет являться сплошной щелью.
• Ендова верхняя. Этот элемент устанавливается поверх кровельного материала и служит, во-первых, для создания визуальной законченности, аккуратности соединения, а во-вторых — препятствует скоплению различного мусора в углублении кровли. Любые посторонние предметы, хвоя или опавшая листва, мелкий мусор и т.д. понемногу создадут преграду для свободного стока воды, поэтому она найдет себе выход в другом месте, что обязательно создаст проблему. Наличие верхней планки препятствует таким скоплениям.

Оба вида ендовых планок имеют свои особенности монтажа. Каждый вид кровельного материала имеет свой комплект доборных элементов, полностью соответствующих друг другу как в конструктивном, так и в дизайнерском отношении, поэтому перед установкой следует ознакомиться с правилами и особенностями работы с данным материалом.

Что такое ендова кровли: фото
