Порядок монтажа электропроводки
Монтаж электроснабжения дома начинают от генерального автомата и вводного щитка согласно заранее составленной схеме и плана размещения электроприборов-потребителей. Весь монтаж разделяется на отдельные секции, каждая из которых оснащается собственным маркированным автоматом выключателем. В отдельные монтажные секции можно выделить различные комнаты, надворные вспомогательные строения, уличное освещение, отдельные электроприборы большой мощности и пр.

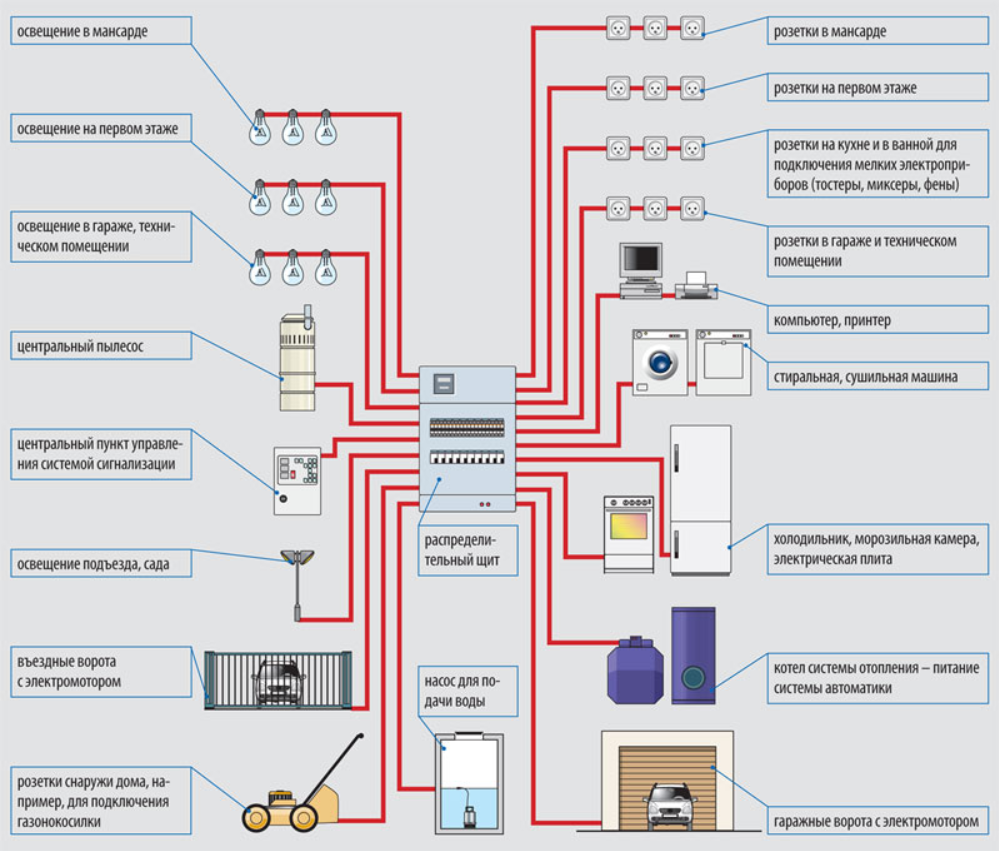

Для удобства монтажа секции обозначаются и нумеруются на принципиальной схеме, а на каждый секционный кабель ввода электроэнергии вешается небольшая по размерам бирка с номером, соответствующим схеме. Это значительно упрощает процесс монтажа и исключает возможные ошибки подключения. Принципиальная схема разводки электрического кабеля может быть размещена на внутренней стенке или дверце вводного распределительного щитка.
Электропроводка в деревянном доме своими руками производится легко, если имеются в наличии следующие инструменты:
- омметр;
- вольтметр или тестер;
- кусачки, пассатижи или бокорезы с изолированными рукоятками;
- молоток;
- отвертки;
- рулетка;
- строительный уровень;
- монтажный нож для разделки провода;
- электрическая дрель;
- ножницы по металлу;
- пила ножовка.
Первым этапом монтажа электропроводки является установка генерального предохранительного автомата выключателя, электрического счетчика, распределительного щитка с секционными выключателями и устройством защитного отключения (УЗО), а также обеспечение безопасного подвода к нему внешнего вводного кабеля.
Для распределительного щитка, электроприборов большой мощности и аппаратуры в металлических корпусах требуется провести также контур заземления. В качестве стационарного контура заземления можно использовать стальную или медную шину с подключением к ней приборов болтовым соединением при помощи проводников сечением 10-20 мм.
Следующим этапом является разводка и закрепление электрического кабеля, монтаж электрических розеток, выключателей, стационарных электроприборов и электрического освещения внутри помещения.
Следует учесть, что соединение или наращивание отдельных проводов в деревянном помещении необходимо осуществлять либо при помощи пайки, либо при помощи специальных соединительных колодок. Также можно использовать болтовое соединение проводов или их опрессовку. Монтаж электропроводки при помощи скрутки в деревянных строениях запрещается по правилам пожарной безопасности. Изолировать места соединений проводов можно при помощи специальных пластиковых негорючих колпачков. Также допускается использовать негорючую изоляционную ленту.
Электрические розетки и выключатели, устанавливаемые на несущую деревянную основу, должны быть закрытого типа с металлическим корпусом и контактом заземления. Тип используемых электрических выключателей и розеток должен соответствовать мощности электроприборов, подключаемых к ним. Допускается использовать выключатели и электрические розетки с 20-30% запасом по мощности.
Прочтите также нашу статью Розетка с таймером: описание и характеристики.
При проведении монтажа обязательно следует проверять правильность соединения жил кабеля при помощи омметра, также следует проверять сопротивление изоляции провода, особенно при укладке его в металлические трубы. Изоляцию соединений отдельных жил кабеля необходимо производить аккуратно с обязательным контролем сопротивления в точках соединений и отсутствия коротких замыканий.
Как монтируется проводка
В прошлые времена электросети разводились по стенам до нанесения штукатурного слоя и крепились алебастровым раствором. Сейчас для монтажа применяются другие методы, а именно – прокладка в стробах глубиной 2 см, прорезаемых в штукатурке либо газобетоне. Технология такая:
- С помощью уровня и отбивочного шнура разметьте трассу каждой линии, начиная от электрощита. Помните, что скрытая электропроводка в доме должна проходить строго вертикально и горизонтально, а поворачивать под прямым углом. Наметьте точки установки розеток и выключателей.
- Проделайте по разметке борозды, соблюдая ширину канавки для одинарного провода – 2 см. Вырежьте углубления для подрозетников и распределительных коробок.
- Установите подрозетники и коробки на дюбелях или алебастровом растворе. Старайтесь выдержать горизонталь, чтобы розетки стояли ровно. Не забудьте вырезать по бокам технологические проемы для ввода кабеля.
- Обработайте стробы грунтовкой и уложите в них заранее отмеренные куски кабеля и заведите его концы внутрь всех коробок. Фиксация проводников в канавке производится раствором либо специальными распорками с интервалом 40 см.
- Разделайте концы проводов в распаечных коробках и выполните расключение по цветам клеммниками WAGO или другим доступным способом.
- Оголите жилы в подрозетниках, наденьте на них наконечники и подсоедините к розеткам и выключателям.
- Проверьте работоспособность каждой линии мультиметром, после чего подключите ее к щитку и заделайте борозды.
Грамотный монтаж проводки подразумевает ее прокладку по правилам – с отступами от пола, потолка и дверных проемов, указанными на чертеже. В распределительных коробках розеточной группы проводники коммутируются по цветам, осветительной – в таком порядке:
- ноль минует выключатель и сразу подается к светильнику (на контакт, прилегающий к цоколю лампы);
- фазный провод идет через выключатель, а потом – к осветительному прибору;
- земля подключается напрямую к соответствующему контакту светильника.
Пара или тройка проходных выключателей соединяется между собой и с питающим кабелем по другой схеме. Подробно об этом рассказано в соответствующей публикации. Посмотрите обучающее видео по теме:

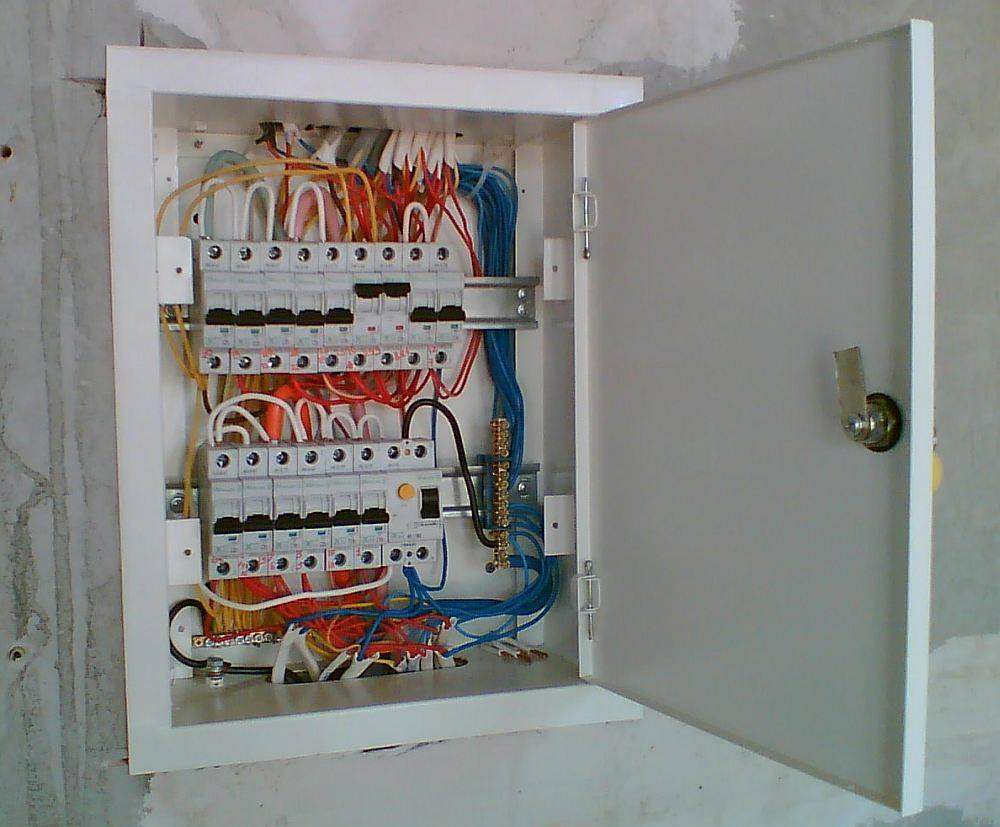

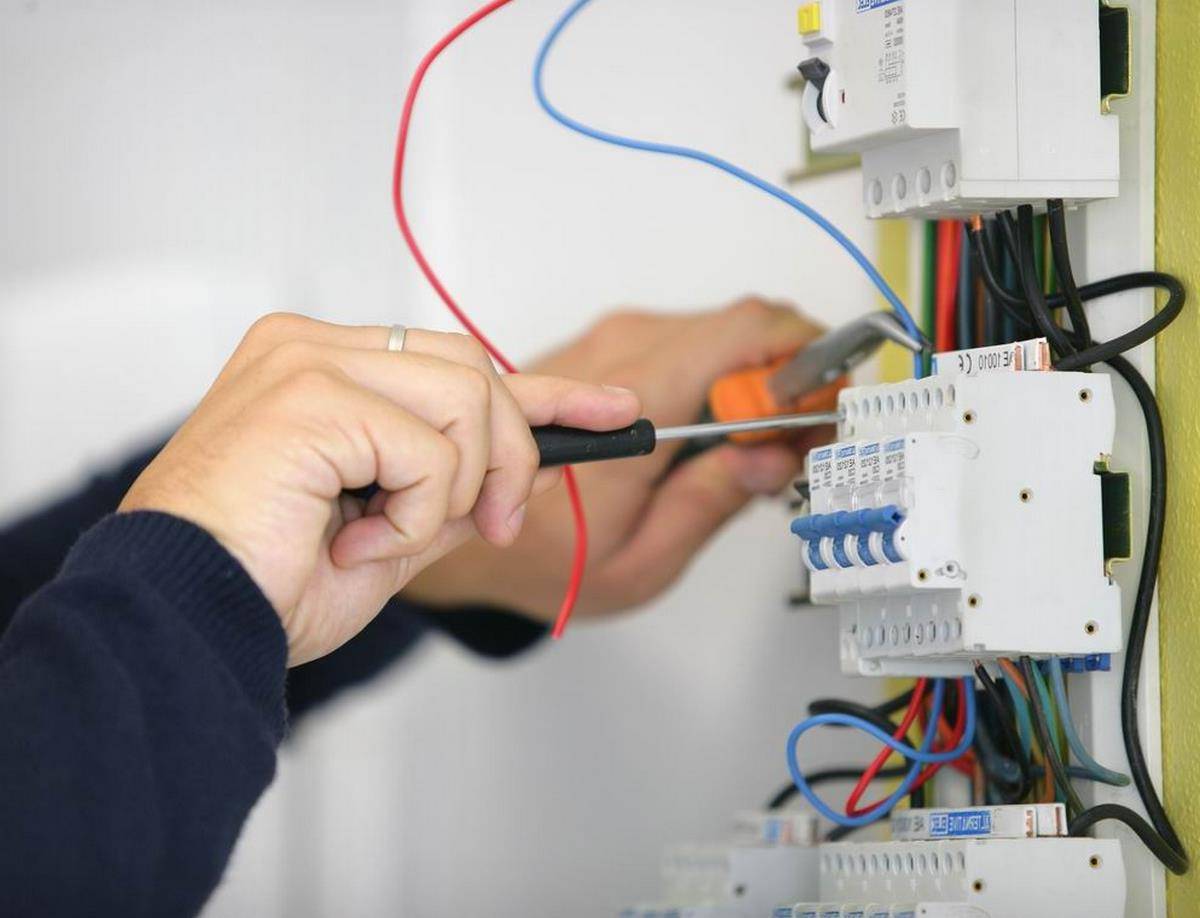

Распределительный щиток
После вхождения в распределительный щиток кабель с улицы подсоединяется к вводному автомату. Для этого покупают такой же автомат, как и тот, что защищает счетчик от выгорания.

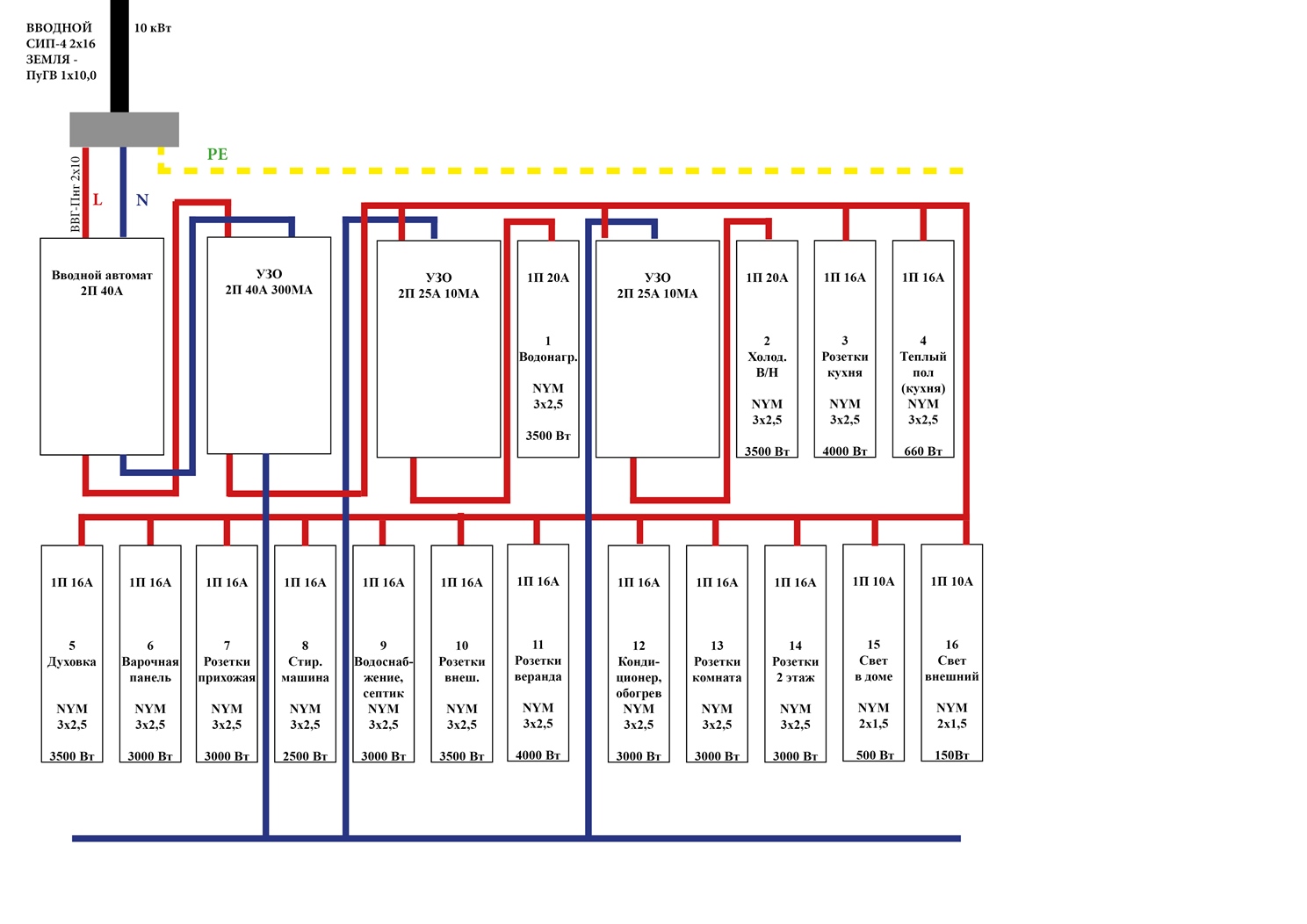

Далее собирают коммутацию в распределительном щитке согласно заранее составленной схеме. Она подразумевает подключение автоматов отходящих линий, дифференциальных автоматов, приборов защиты УЗО.
По правилам подключения электрики для каждой комнаты в щитке необходимо выделять два автомата – по одному на розетки и светильники. Что касается ванной и кухни, то там нужно выделять дополнительные автоматы для розеток, в которые будет подключаться бытовая техника.
Какая электропроводка подходит для деревянного дома
Деревянная конструкция дома относится к классу пожароопасных, поэтому оболочка укладываемой в доме проводки должна иметь негорючие характеристики. Укладка таких проводов может осуществляться одним из перечисленных открытых способов:
- На плоскостях кабель может быть проложен в коробе или специальном канале. Такой провод всегда ремонтопригоден и не получает сильного перегрева из-за регулярного проветривания.

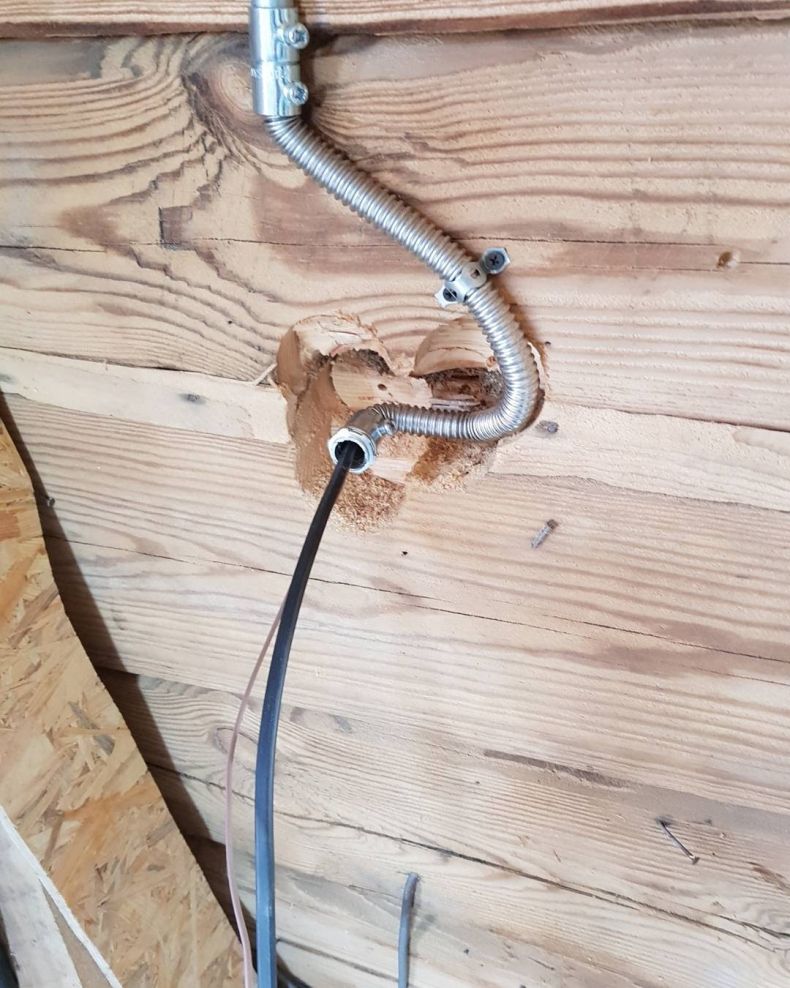

- На стенках из круглого бревна монтаж проводки осуществляется в заранее подготовленные ролики-изоляторы. Несмотря на свою непопулярность, такой способ очень эффективен.
- В местах, где ни один из вариантов не представляется возможным используют специальные скобы.
- Также, в некоторых домах применяется способ укладки ретро-проводки.
Также, можно укладывать провода за обшивочным материалом, например за гипсокартонным потолком. Согласно стандартов, проводка там должна идти в специальном коробе. Для этого используют гофру или короб из металла и провод с негорючей оболочкой.
Пошаговая инструкция по монтажу
В разных домах рекомендуется разный тип проводки. В деревянных чаще всего делается электропроводка открытого типа, а в бетонных строениях с множеством технологических пустот – скрытого. Рассмотрим нюансы монтажа и проведения электропроводки в частном доме своими руками.
Открытая (наружная)
Часто используется в загородных деревянных домах. Может быть выполнен как в специальных коробах, под плинтусами, так и в «ретро-стиле», из специального кабеля и на фарфоровых изоляторах-креплениях, фиксирующих вертикальные элементы .
Для проведения работ по прокладке кабеля можно использовать лестничные лотки, которые представляют собой стальную металлоконструкцию. Их применяют для создания вертикальных, горизонтальных и наклонных кабельных линий.
Чтобы провести в доме открытую электропроводку, нужно:
- Рассчитать длину и сечение кабелей каждого типа: силового, осветительного и слаботочного
- Создать электрическую принципиальную схему
- Использовать плоский провод марок АПРВ, АПР, АППВ
- Сделайте разметку трассы пролегания кабеля и крепления установочных элементов. Помните, что расстояние от дверей и окон должно быть не менее 10 см, от потолка – не менее 20 см. высота монтажа выключателей и розеток – около 80 см, но не более 150 от пола.
- Закрепите кабель на стенах жестяными полосками или пластиковыми крепежами, исключив провисание.
- Закрепите распределительные и установочные коробки
- Коммутируйте соединения по схеме: заведите провода в коробки с запасом 70-100 мм и соедините их
- Смонтируйте в местах, указанных на схеме розетки и выключатели
- Подсоедините к ним провода
Закрытая
Монтируется несколько сложнее. Чтобы скрыть кабели в стенах, нужно:
- Разметить стены при помощи разметочного шнура
- С помощью болгарки прорезать в стенах канавки 2х2 см
- Штроборезом вырезать места под установку распределительных коробок, выключателей и розеток
- Установить коробки и подрозетники. Зафиксировать их асбестом или шурупами с дюбелем
- Прогрунтовать канавки
- Уложить в них кабель. Предварительно его нужно разрезать на куски нужной длины
- Закрепить его в канавке штукатуркой. Шаг крепления – около 40 см
- Через 20-25 часов, когда штукатурка высохнет полностью, зачистить ее
- Установить выключатели и розетки
Вот и все несложные шаги, требуемые для собственноручной электрификации жилища.
Пошаговая видео-инструкция, как провести электропроводку в частном доме своими руками:
Установка фурнитуры
В модной ныне ретро-проводке открытого типа фурнитура может быть самой разнообразной. Помимо выключателей и розеток, там применяются фарфоровые ролики-изоляторы. Крепить каждый из предметов фурнитуры следует на расстоянии:
- Ролики-изоляторы: 10-12 сантиметров друг от друга
- Провод витой одножильный – 1 сантиметр от стены
- Розетки: не ниже, чем 35-40 сантиметров от пола и не ниже, чем 15 см от кухонного стола
- Выключатели – от 50 до 150 сантиметров от пола
Нельзя устанавливать выключатели и розетки на одном уровне. Это правило относится и к электропроводке скрытого типа.

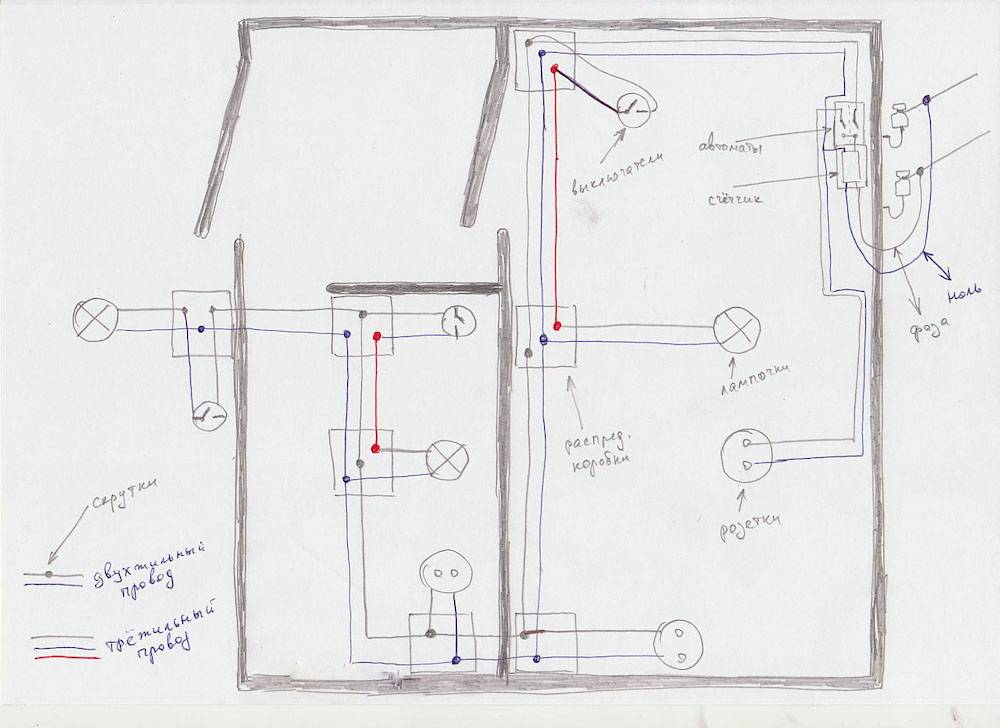

Схема разводки
При монтаже с нуля или переделке уже существующей проводки составляют план-схему всех точек распределительных коробок, питания и освещения во всех комнатах, коридорах, на этажах и фасаде дома с указанием сечения проводника, групп выключателей и розеток с одиночным и шлейфовым присоединением. Дополнительно отмечают, где находится ВРУ (главный щит, к которому подключен ввод питания в дом) и все ЩУ на этажах со схемой всех подходящих линий.

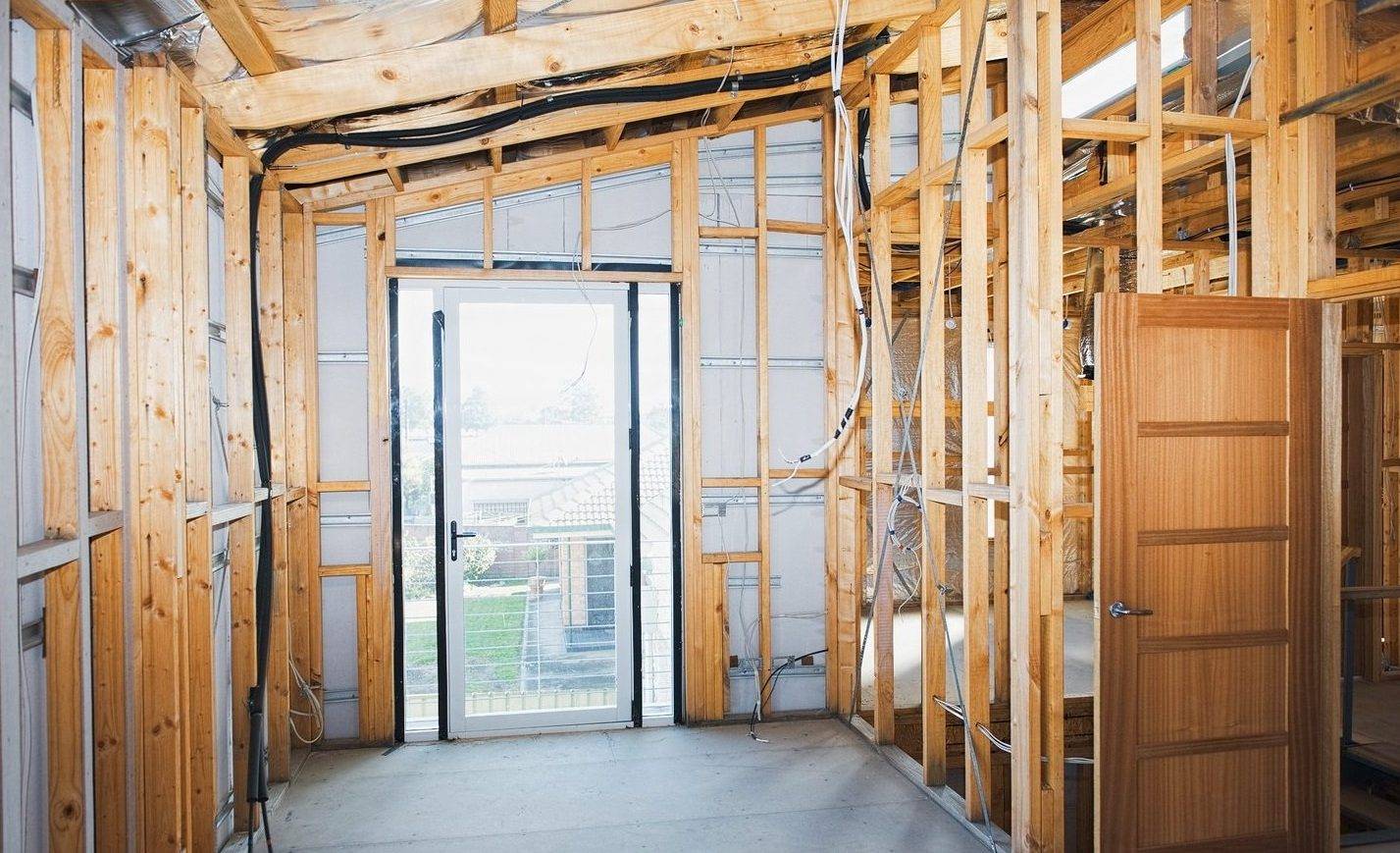

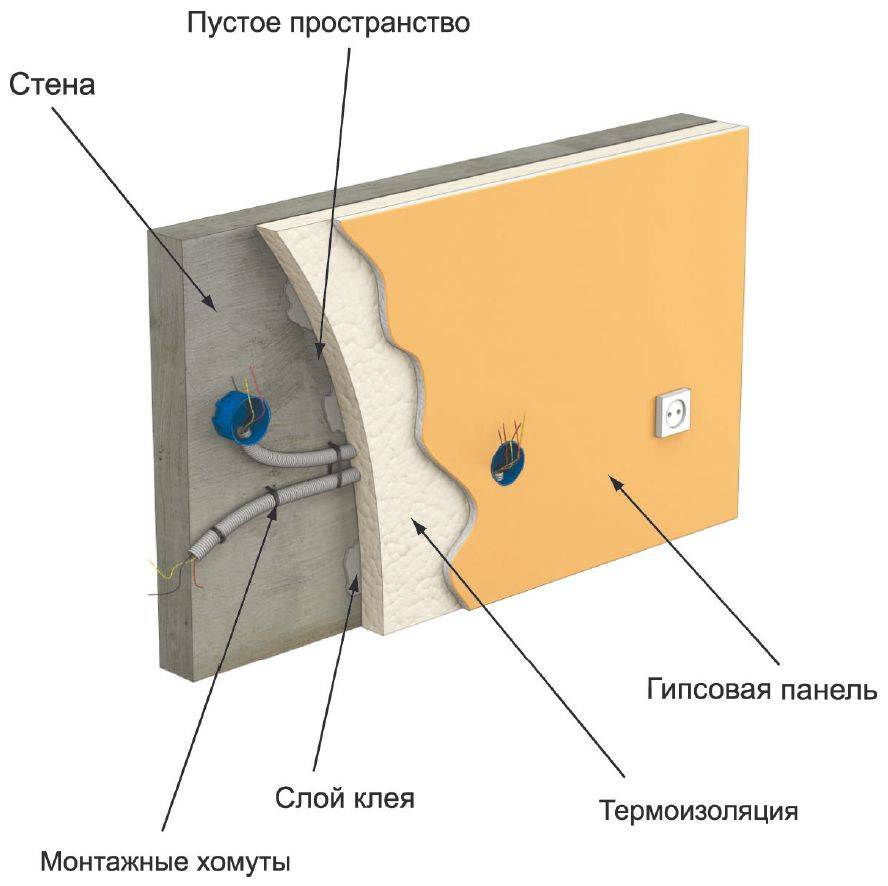

При монтаже скрытой проводки на стенах из гипсокартона, вагонки или других видов материалов делают чертёж электропроводки с нанесением точного расположения всех линий от пола, потолка и краев стены. Розеточные точки распределяют с расчетом одной розетки на 6 м². Максимальное подключение шлейфом — не более 3 розеток на один провод.
Этапы монтажа
Подведение электричества
Способы ввода кабелей:
- надземный – провода тянутся от линии электропередач;
- подземный – кабели укладывают в траншею на глубину минимум от 0,8 метров. Провода изолированы и помещены в металлические трубы.
В строение провод вводится через металлическую гильзу.
Создание контура заземления
Недалеко от места ввода провода в строение вырывают траншею в форме треугольника или прямоугольника на глубину в полметра. По углам устанавливают арматуру и соединяют при помощи толстой проволоки или металлических углов. От заземления до дома также вырыть траншею, через которою металлический проводник соединит заземление с электрощитом на доме. Траншеи засыпают землей.
Установка электрического щита
Для бесперебойного и правильного функционирования электрощита следует соблюдать правила установки:
- он должен располагаться на высоте не менее полутора метров над землей, чтобы до него не дотянулись дети и домашние животные;
- электрощит должен быть защищен от неблагоприятных погодных условий в случае его монтажа на улице;
- в электрощите должно быть достаточно места для УЗО, счетчика, подключенных проводов и заземляющих шин;
Проведение проводки
Существует два варианта проведения проводки: скрытый и открытый.
При монтаже скрытой проводки провода помещаются в металлические трубы (лучше из оцинковки или нержавейки), места соединения которых тщательно герметизируют. Такой способ применяется, если необходимо замаскировать провода под облицовку. При этом следует соблюдать следующие правила:
- К распределительным коробкам должен иметься удобный доступ.
- Провода должны занимать не более 50% диаметра металлической трубы.
- Чтобы провода не повредились, концы труб необходимо отшлифовать и обезопасить пластиковыми ободками.
- При повышенной влажности трубы устанавливают под небольшим наклоном, чтобы скопившийся конденсат мог слиться.
Открытая проводка находится на виду, при этом она не должна контактировать с деревом.
Этапы монтажа открытой проводки:
- Зафиксировать основание кабель-канала на деревянной поверхности при помощи саморезов.
- Установить распределительные коробки.
- Установить розетки, выключатели.
- Зафиксировать провода в кабель-каналах.
- Подключить подачу тока.
- Закрыть крышкой кабель-каналы.
Установка розеток и выключателей
В случае, если внутренняя часть розеток и выключателей устанавливается в деревянный брус, они должны быть защищены от контакта с древесиной металлическими подрозетниками. Под накладные электроточки также следует подкладывать изоляционный материал, например, асбест или алюминий, которые предотвратят риск возгорания.
Самостоятельное проведение проводки может обернуться риском получения серьезных травм, поэтому рекомендуется обращаться к услугам специалистов соответствующего профиля.
Требования, предъявляемые к проводке в деревянном доме
Электрическая проводка в деревянном доме должна соответствовать главному требованию — быть безопасной. Более половины возгораний в постройках такого типа возникает по причине короткого замыкания в электросети из-за механического повреждения изоляции или повышенной нагрузки на кабель.
Исключить риск появления огня можно, если следовать базовым требованиям:
- Правильный подбор материалов.
- Надежная изоляция.
- Возможность автоматического прерывания электропитания.
- Регулярная диагностика сети.
Выполнение этих требований снизит вероятность возгорания деревянных конструкций и обеспечит безопасность имущества и в городском, и в загородном доме.
Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.
Схема электропроводки.
Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.
Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:
Монтаж электропроводки.
После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.

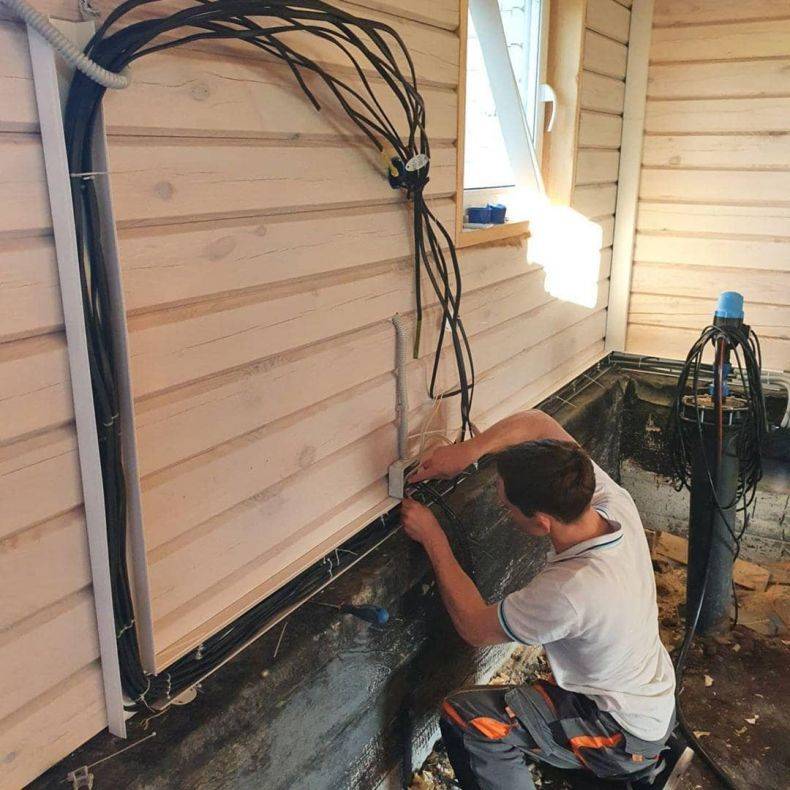

1. Прокладка кабеля.
Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.
Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.
Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.
2. Монтаж распределительных коробок.
На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам). Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.
Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.
3. Монтаж выключателей и розеток.
В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.
Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.
Установка выключателей осуществляется аналогичным образом.
4. Установка светильников.
Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.
Только помните правило, что монтаж светильников одной группы производится параллельно!

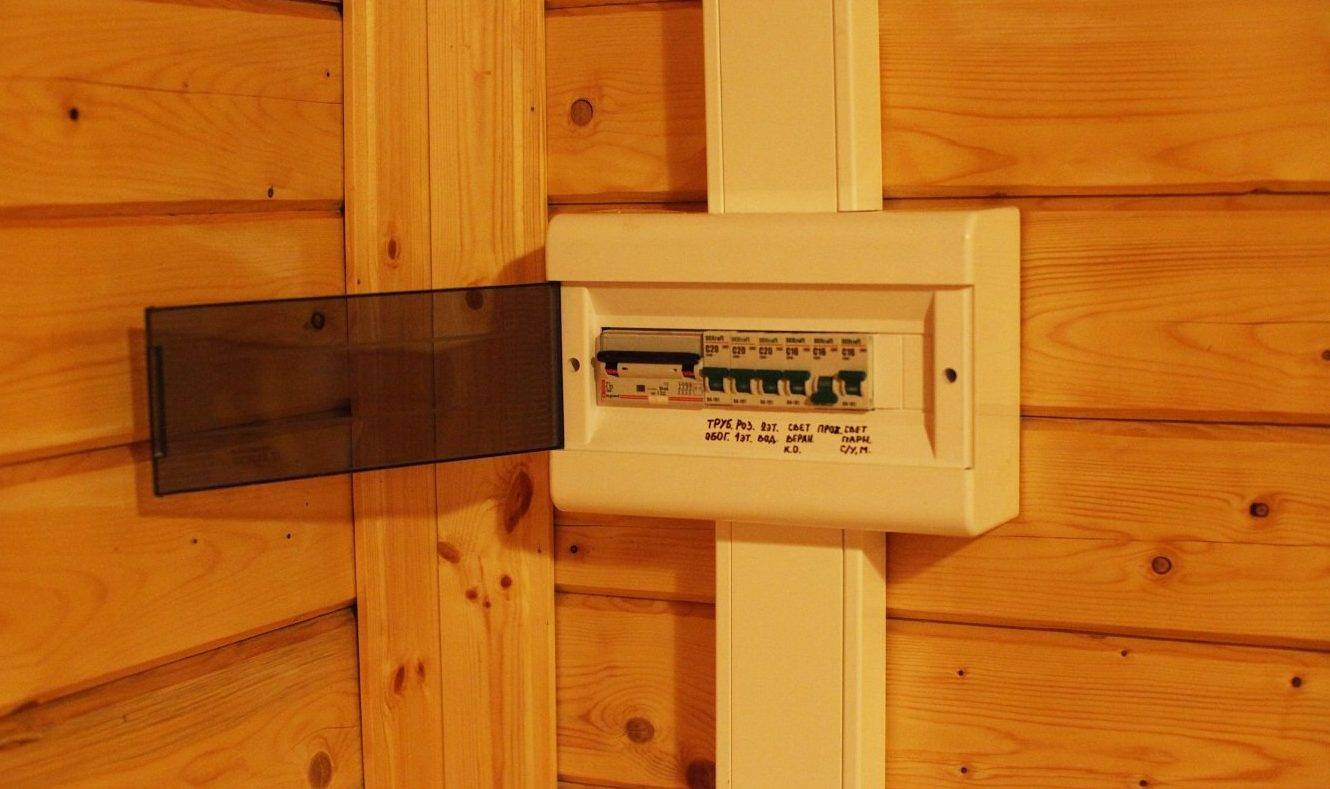

5. Установка электрощитка.
От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.
Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.
Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.
6. Установка контура заземления.
При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?
- От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
- В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
- Используя металлическую проволоку, арматура соединяется между собой.
- От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
- На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.
Вот статья о том, как сделать заземление в частном доме.
Подготовка проекта
При создании проекта на скрытую проводку внимание уделяется пожарной безопасности деревянного дома. Это актуально даже в ущерб ухудшению внешнего вида. В схеме скрытой проводки должно быть минимум поворотов
При этом нужно исключить контакт с древесиной. Кабель необходимо укладывать в трубах из меди и стали. В гофре из ПВХ или металлорукаве допускается монтаж под асбестом или штукатуркой, но по ПЭУ 7 это запрещено делать
В схеме скрытой проводки должно быть минимум поворотов. При этом нужно исключить контакт с древесиной. Кабель необходимо укладывать в трубах из меди и стали. В гофре из ПВХ или металлорукаве допускается монтаж под асбестом или штукатуркой, но по ПЭУ 7 это запрещено делать.
Перед началом работ необходимо разработать проект и согласовать его с местным электроснабжающим предприятием (Районными Электрическими Сетями).
Работники службы ПТС разрабатывают техусловия, которые применяются при выполнении работ. Сначала рассчитывается суммарная мощность электроприборов, а после разрабатывается схема электропроводки.
Алгоритм действий при создании проекта:
- Разработка техплана деревянного дома. В схеме указываются места нахождения электрических розеток, светильников, выключателей и электрических приборов с отдельным подводом.
- Под каждую электрическую точку подбирается вид кабеля. Если применяются выключатели с двумя кнопками и «тройные» розетки (с заземляющим отводом), к ним подключается кабель с тремя жилами.
- На схеме скрытой проводки деревянного дома показываются места для монтажа распредкоробок. Чтобы снизить их число, на два помещения применяется одна распределительная коробка.
- Указывается потребляемая мощность каждого приемника. Если аппарат оборудован электрическим мотором, параметр указывается с учетом пускового тока двигателя.
- Лампочки, бра и прочая осветительная аппаратура сводится в одну группу, а потребители большей мощности во вторую. Для надежности оба ответвления подключаются к своему автомату с индивидуальным номинальным током.
- Указывается расстояние от места монтажа скрытой проводки до оконных и дверных коробок, а также электрических точек до потолка или пола. Такие сведения полезны и помогают защитить проводку от повреждения при ремонте. Развороты электрокабеля проводятся только под прямым углом.
После подготовки схемы рассчитывается мощность, которая потребляется электроприборами при условии одновременного включения.
Здесь же вычисляется номинальный ток нагрузки на автоматический выключатель ввода (тот, что стоит на входе в помещение).
Правила монтажа электропроводки в частном деревянном доме
Основные требования
Ни в коем случае не стоит воспринимать данный материал как руководство к действию. Все работы по электрификации должны выполняться только квалифицированными специалистами, имеющими разрешение на доступ к электрическим сетям.
Но эти знания пригодятся любому человеку, занявшемуся стройкой, хотя бы для того, чтобы проконтролировать работу мастеров и не допустить «халтуры». Если же вы приняли решение произвести монтаж проводки своими руками, то должны осознать, что вся ответственность ложится на ваши плечи.
Некачественный монтаж электропроводки в доме деревянном – частая причина пожаров
В связи с тем, что строения из дерева обладают повышенной пожароопасностью, то и требования, предъявляемые к прокладке силовых линий, совершенно другие.
Далее приведём основные из них:
- Недопустимо возгорание силового кабеля и передача открытого огня к деревянной конструкции вследствие короткого замыкания. Если нет возможности, по каким-либо причинам, исключить подобный вариант полностью, то вероятность должна быть максимально снижена.
- Эксплуатационные и физико-технические свойства проводов, используемых вами, должны соответствовать потребляемой мощности с учётом пиковых нагрузок, на всех участках электропроводки. Не допускается любое проявление нагревания кабеля или мест клеммных соединений.
- Состояние проводов должно исключать риски поражения электричеством, как людей, так и животных.
Из вышесказанного следует, что вопрос красоты и эстетики в доме из дерева уходит на второй план. Ради визуального оформления помещения, уровень безопасности нельзя снижать даже незначительно. По ходу статьи будут упомянуты некоторые способы, позволяющие решить эту проблему.
Разновидности кабель каналов
Отсутствие единого регламента – это ещё одна причина, по которой проведение таких работ усложнено. Самостоятельно подобрать информацию, содержащуюся в ПУЭ, СНиПах и ГОСТах, не так просто, так как из-за специализированного характера информации, разобраться в них под силу только человеку, имеющему профильное образование.
