Пошаговая инструкция монтажа свайного фундамента
Для работы обязательно нужно 3-5 человек. В одиночку, или даже вдвоем, монтаж свай невозможен. Делается это следующим образом:
- В первую очередь необходимо рассчитать количество свай, необходимое для фундамента конкретного дома. Это зависит от общей нагрузки на фундамент, предназначения строения, этажность, особенности климата (ветряные и снеговые нагрузки);
- Далее выясняются геологические особенности местности: промерзаемость грунта, уровень сточных вод, рыхлость почты и другие ее свойства, рельеф местности. Также на схеме отмечается расположение каждой отдельной сваи. Далее их монтаж обязательно делается по схеме, чтобы нагрузка на фундамент была распределена равномерно;
- По схеме на участке делаем неглубокие лунки, в которые будут потом ввинчиваться сваи. Глубина этих лунок должна быть не более 10-15 см.
Свая устанавливается в лунку. В ее верхнем крае устанавливают два длинных стержня по обе стороны. Они будут выступать рычагом для прокручивания свай, и по всем законам физики, чем длиннее рычаг, тем проще крутить. Далее начинают вращения, один человек посередине следит за ровностью ввинчивания (для этого используется строительный уровень, вертикально прикладывается к столбу), двое других берут установленные по бокам стержни и начинают двигаться по кругу.
Важно! Если свая входит неровно, исправить это нужно сразу, и чем глубже она будет входить в почву, тем сложнее будет исправить положение
Когда сваи вкручены, полое пространство внутри них заливается бетоном, для большей прочности в него устанавливают арматуру. Бетон плотно трамбуется и высушивается. Таким образом, внутреннее пространство будет защищено от коррозии. Внешнюю сторону изделия над землей тоже необходимо покрыть защитным слоем, это может быть даже обычная краска. В противном случае металл начнет ржаветь и потеряет свои эксплуатационные характеристики.
Далее следует монтаж ростверка либо нижней обвязки. Для этого подготавливается брус. Он пропитывается и крепится к сваям болтами. После этого можно приступать к возведению стен.
Далее строительство дома выполняется по стандартной схеме
Важно помнить, что при свайном фундаменте коммуникации, особенно это касается сточных и водопроводных труб, ничем не защищены, поэтому их дополнительно утепляют, или даже создают для них специальную утепленную коробку, чтобы трубы не перемерзли зимой
Винтовые сваи, цена изделий
Как и любые другие параметры, стоимость высчитывается исходя из условий будущего строительства. Поэтому для каждого отдельного проекта дома будет своя стоимость. Мы возьмем очень маленький проект, чтобы просто наглядно показать схему, каким образом просчитать стоимость. Чтобы вы самостоятельно смогли просчитать стоимость свайного фундамента и для своего проекта. Так вот, наш пример будет следующим: будем рассчитывать стоимость винтового типа фундамента для домика 6 на 6 м. Исходя из того, что оптимальная схема свайного поля должна состоять как минимум из 9 свай. Вот что мы имеем.
Заказчику в зависимости от фирмы и условий нужно будет оплатить монтаж каждой сваи. Стоимость монтажа составит примерно от 650 рублей до 1150 рублей за одну штуку. И прибавить сюда цену самих винтовых свай. Цена винтовых свай зависит от диаметра и длины ствола. Для примера, BC-57, это значит, что диаметр 57 мм и длиной 3 метра будет стоить 1100 рублей с монтажом или же 1200 без такой услуги. Если же изделие выбрано BC-108, то соответственно цена, также для 3-х метрового ствола будет колебаться от 1150 рублей с монтажом изделий и 1350 рублей без такой услуги.
Выбор фирмы для монтажа винтовых свай
Почему существует разница в цене в зависимости от наличия или отсутствия опции монтажа, спросите вы. Все очень просто такой ход рассчитан на стимуляцию покупателя заказать монтаж винтовых свай в этой же компании. Конечно не всегда лучшим решением будет такой выбор, связано это с качеством установки. Необходимо изучить историю установок этой фирмы, ознакомится с отзывами и только после этого принимать окончательное решение в пользу такой опции. Или же наоборот обратиться к другой фирме, которая специализируется именно на монтаже, а не продаже винтовых свай.
В результате для нашего примера стоимость такого типа фундамента составит всего около 20 тысяч рублей
Но обратите внимание, что мы посчитали только стоимость самих изделий и их монтаж. Сюда еще нужно добавить дополнительные расходы на доставку и другие накладные расходы
имейте это в виду.
Конечно, в зависимости от фирмы цены могут разница, но у нас указана средняя цена. Поэтому обязательно узнавайте стоимость всех опций и требуйте подробный отчет, что и сколько стоит.
Расчет стоимости
Скорость строительства
Все застройщики соглашаются, что основным достоинством винтовых свай являются высокие темпы строительства. Их установка занимает 2 — 3 дня, а возведение стен можно начинать сразу после монтажа ростверка (не дожидаясь, как в случае с бетоном, пока фундамент наберет прочность).
По поводу самостоятельного ввинчивания свай мнения расходятся. Сторонники считают, что это большой плюс и значительно снижает стоимость работ. Противники говорят, что при ввинчивании свай вручную нарушается слой антикоррозийной защиты и очень трудно соблюсти точность установки.
Подводя итоги можно сказать, что:
- Скорость строительства является несомненным преимуществом
- Степень разрушения антикоррозийного слоя не зависит от способа ввинчивания
- Применение механизированного способа ввинчивания оправдано при диаметре труб свыше 108 мм
- Механизированный способ обеспечивает лучшую точность установки, но положительных результатов можно добиться и при ввинчивании свай вручную
Преимущества
От правильности выбора основания зависит надежность и стойкость планируемого сооружения. Чтобы оценить преимущество свайно-винтовых свай, необходимо проанализировать ряд факторов:
- Стоимость. В отличие от применения обычных столбчатых опор и мелкозаглубленной ленты, устройство винтовых свай обойдется застройщику на 20-30% дешевле. А если речь идет о необходимости закладывания железобетонный ленты или монолитной плиты на значительную глубину, то экономия составит гораздо больше.
- Сложность строительства. Трудовые затраты на устройство свайно-винтового фундамента напрямую зависят от типа конструкции будущей постройки, а также необходимости заглублять опоры ниже линии промерзания. На участках с особенно зыбкой почвой целесообразно дополнительно устраивать дренажную систему. Если планируется возведение малогабаритной постройки с небольшим весом, то для устройства винтовых свай достаточно 3 человек. Но для крупномасштабного строительства придется нанимать специальную технику. экскаваторы с гидравлической головкой, буровые установки и другие машины.
- Скорость монтажа. Для устройства представленного типа фундамента не требуется проводить земляные работы. К тому же, после вкручивания свай можно сразу переходить к следующему этапу строительства. Как правило, монтаж такого фундамента не занимает дольше 2-х дней.
- Сезонность. Устройством свай можно заниматься в любое время года, что является несомненным преимуществом, ведь работа с бетонными смесями зимой сопровождается дополнительными затратами на противоморозные добавки.
- Рельеф участка. Применение винтовых свай особенно целесообразно, если для площадки характерны большие перепады по высоте (до 8 м). Железобетонные фундаменты также справляются с этой задачей, но это обойдется застройщику в несколько раз дороже.
- Просадочность грунта. Винтовые сваи лучшим образом подходят для строительства фундамента в условиях с влагонасыщенными почвенными массивами, подверженными силам пучения.
- Ремонтопригодность. Если по какой-либо причине одна из опор лопнет в процессе эксплуатации, ее можно оперативно заменить на новую без ущерба для целостности конструкции.
- Тепло- и гидроизоляция. Особенность конструкции такого типа фундамента предполагает воздушный зазор между поверхностью грунта и нулевым перекрытием дома. Благодаря этому влажность и температура земли никак не влияют на само сооружение.
- Перспективы для застройщика. В будущем, если хозяин дома захочет увеличить площадь постройки, возможно ввинчивание дополнительных опор для усиления конструкции.
- Срок службы. Качественные металлические опоры, тело которых усложнено лопастями различной конфигурации, могут прослужить до 80 – 100 лет.

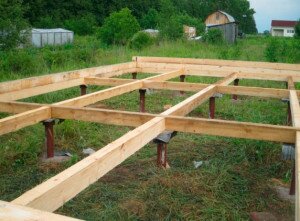

Обвязка как технология строительства свайного фундамента

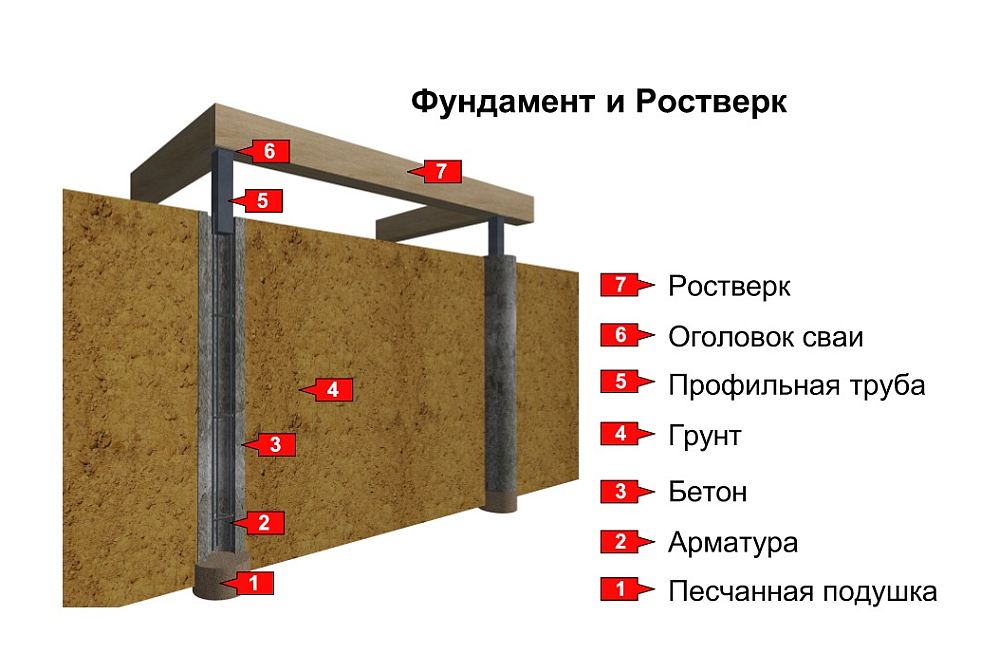

Ростверк – самое сложное в устройстве свайного фундамента. Обвязывание свай брусом оказывает прямое влияние на устойчивость и надежность будущего каркасного дома. Именно обвязка выступает гарантом прочности и долговечности как фундамента, так и всего здания.
По принципу монтажа принято подразделять обвязку на три вида:
- При помощи хомутов.
- При помощи усаживания на резьбу.
- Сварная обвязка.
Описание типов обвязки
По словам профессионалов, самым надежным вариантом является обвязка сваркой. Ее производят при помощи стального швеллера. Первый и второй методы предполагают крепление при помощи деревянных брусьев. Обвязка хомутами может использоваться для швеллера.
Профессиональные строители рекомендуют использовать первые два способа совместно. Так можно увеличить надежность крепления бруса, что положительным образом сказывается на прочности конструкции.
Усаживание бруса на резьбу выполняют следующим образом:
- Под брус укладывают двойной слой рубероида, предварительно смазанного олифой.
- Брус крепят по бокам при помощи саморезов, а снизу и сверху – шпильками.
- После установки бруса его подбивают молотком.
- В качестве дополнительного крепления используют боковые уголки (их монтируют по бокам).
Для обвязки хомутами используют прямоугольный брус, который крепят по всему периметру основания. Поверх бруса плотно укладывают другие брусья и тщательно скрепляют. В результате получается своеобразная буква П.
Такая форма носит название хомута. Завершив работу, необходимо проверить надежность крепления. Сварная обвязка более проста в исполнении. Она предполагает крепление стальной балки к стержню.
Дополнительные моменты
Каждый метод обвязки следует выполнить максимально точно. Высота каждого бруска должна быть идентична высоте другого. Саморез должен вкручиваться в центральную часть бруса. Так получится избежать появления трещин в древесине и продлить срок ее службы.
Ширина бруса должна превышать показатель ширины сваи как минимум в два раза. Это позволит максимально прочно закрепить его
Важно проверить качество поверхности бруса. При наличии дефектов или неровных мест их необходимо устранить
По этой причине не стоит торопиться с обвязкой, работу следует выполнять по всем правилам. Лучше приобретать качественный брус. Именно от этого элемента зависит надежность и долговечность всей конструкции.

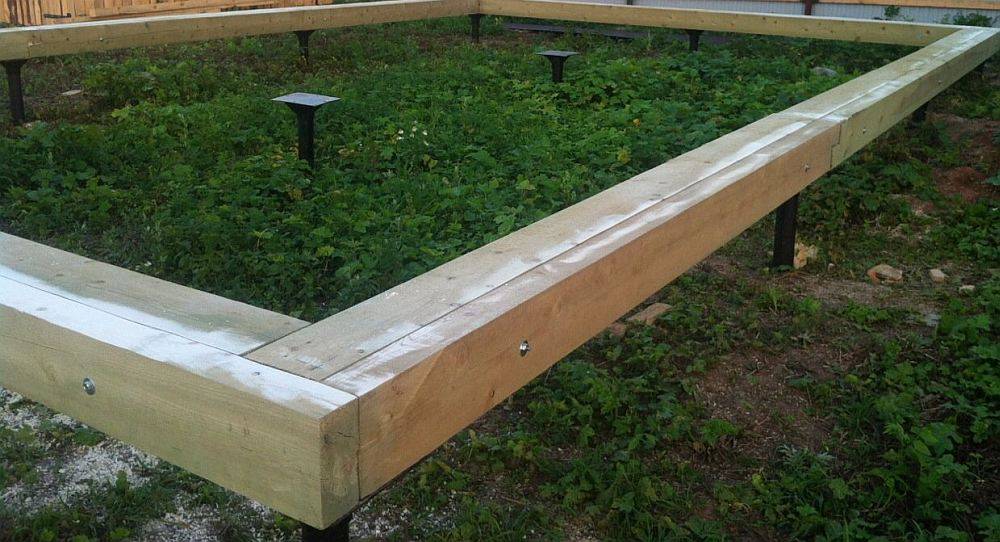

Выпиливание и состыковка бруса
Винтовой фундамент для каркасного дома может выполняться по еще одной технологии обвязки. Речь идет о выпиливании бруса с последующим креплением. Этот вариант наиболее простой. Главное требование – наличие ровных и абсолютно одинаковых брусьев. Брус просто вкладывают друг в друга при помощи сделанных заранее распиленных пазов.
Такая стыковка проводится под прямым углом. Здесь нужно использовать строительный уровнемер для проверки каждого элемента. Брусья скрепляют таким образом, чтобы один из них располагался сверху, в другой – в нижней части конструкции.
Образовавшееся пустое пространство заполняют джутом. В большинстве случаев один венец кладут непосредственно на фундамент.
Преимущества и недостатки свайно-винтового фундамента
Можно сделать выводы о преимуществах свайно-винтового фундамента:
Достаточно быстрая установка;
Высокие характеристики качества;
Возможное применение на мягких грунтах, где иные типы фундамента не могут нести большую нагрузку;
Для возведения данного фундамента достаточно минимальное количество рабочей силы с наименьшими затратами на технику;
Экономичная готовая конструкция;
После завершения возведения фундамента возможно начинать основной процесс строительства;
Минимальная усадка 1-3 см. Но это возможно лишь при некорректном монтаже. Идеальный фундамент не способен просесть более чем на 2 мм.
Доказано, что срок службы свайно-винтового фундамента достигает 100 лет.
Облицовка свайно-винтового фундамента может производиться легкими каменными панелями.
Недостатков у данного типа фундамента также немного есть. К ним можно отнести моменты:
Крупное строение с огромной массой, с использованием такого фундамента построить невозможно. Данный вид фундамента примечателен тем, что прекрасно подходит для строительства частного типа.
Невозможный контроль завинчивания свай. В грунте могут быть твердые частицы, которые могут повредить антикоррозийное покрытие, что является гарантией сокращения срока службы свай.
Долговечность винтового типа фундамента, сравнительно с бетонным фундаментом, меньше.
Неравномерность осадки винтовых свай. Даже при правильно выполненном расчете фундамента на винтовых сваях в зависимости от веса строения, усадка отдельной сваи будет производиться неравномерно. В результате трещины, перекосы и подобные неприятности.
Необходимая дополнительная защита основания дома. Утеплить пол подобного строения проблематично. С этой целью разработаны дорогостоящие мероприятия, включающие изготовление цоколя, а также утепления подполья. Помимо этого, не исключаются проблемы с водопроводом, канализацией в зимний период.
Ну и самым значительным недостатком являются негативные отзывы. Спустя пару лет сваи могут начать жить самостоятельной жизнью, а не быть составной частью конструкции. Все просто, по прошествии времени они разбалтываются в почве (если нарушена технология завинчивания или плохо выполнена обвязка).
брусовая обвязка свайно винтового фундамента
Общая информация
Винтовая свая представляет собой стальную трубу (толщина стали не менее 4 мм), на одном из концов которой приварен литой наконечник из лопастей. Именно за счет него сваю буквально вкручивают в грунт до тех пор, пока конец не доберется до нужной глубины и не упрется в надежное основание. Такой фундамент используют, когда любой другой (например, плитный) в силу определенных причин неприемлем. Обычно это обусловлено затратами на строительство объекта. Сваи вкручиваются в грунт посредством спецтехники либо за счет мускульных усилий работников.
Так с чем могут быть связаны негативные отклики? Начнем мы, пожалуй, с самого главного – с качества опор. Безусловно, от их характеристики зависит многое.

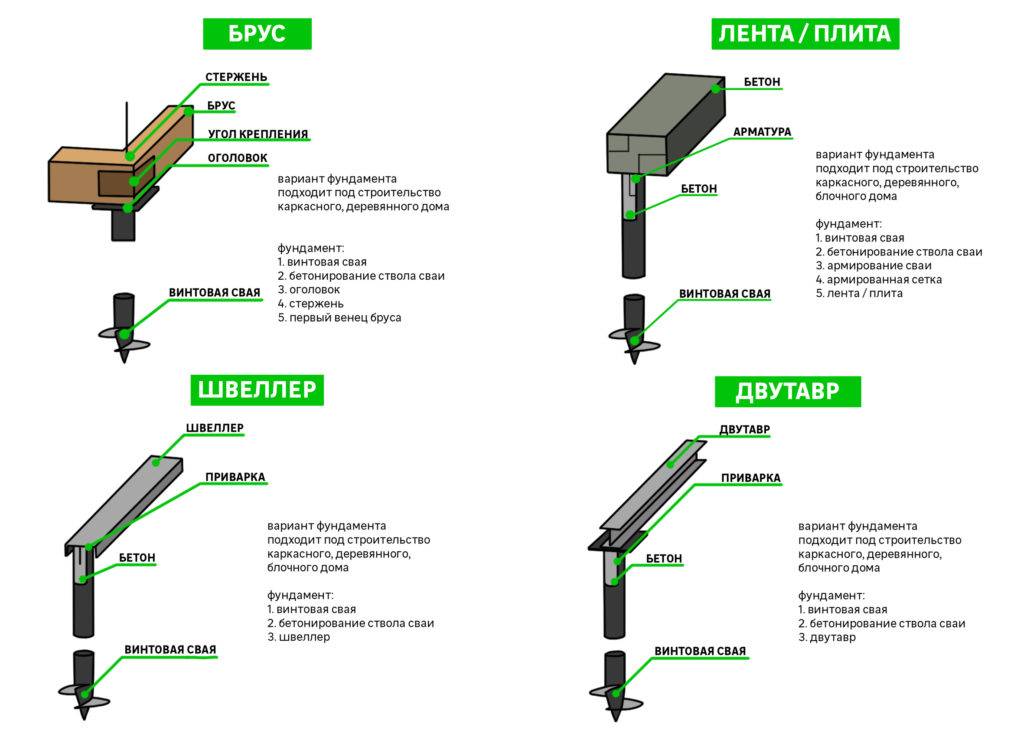

Варианты применения
Стальные трубные колонны позволяют сооружать 4 типа фундаментов:
- установка свайных опор под каждый несущий элемент каркасного здания;
- устройство свайной ленты в виде стального или железобетонного ростверка;
- свайное поле под заливку железобетонной плиты;
- одиночные опоры под строительство пристройки или отдельных элементов здания.
Целевое применение металлических свай определяется диаметром трубы и размером лопастей. В маркировке изделий первая цифра указывает на размер трубной колонны, вторая — на лопасть. В зависимости от этих показателей рекомендуется использовать:
- трубу 76 мм для легких ограждений и отдельных столбов;
- 89 мм для навесов, веранд, беседок и укрепления кирпичных колонн;
- 108 мм для зданий каркасного типа и легких домов из бруса;
- 133 мм для сооружений из бревна или пеноблоков.
При этом наилучшей несущей способностью обладают двухвинтовые сваи с нижним литым наконечником. После ввинчивания опор их внутренняя полость необходимо залить бетонной смесью, не армируя.
Дополнительные рекомендации
На тех участках, где твердый грунт расположен на большой глубине, использовать свайно-винтовой фундамент не стоит. Конечно, сваи можно нарастить. Но это повлечет дополнительных расходов.
Нежелательно начинать работы, не проверив качество грунта. Максимальная нагрузка, которую способны выдержать сваи, зависит и от типа почвы, в которую они вкручены.
Выбор типа фундамента – дело ответственное. Все зависит не только от личных предпочтений хозяина, но и от особенностей участка и конструкции здания. Не стоит останавливать выбор на свайно-винтовом фундаменте, досконально не изучив его преимущества и недостатки, особенности монтажа.
Возможно, для конкретных условий больше подойдет другой фундамент. И несмотря на дороговизну, не потребует непредвиденных расходов в будущем.
Монтаж фундамента сваями винтового типа
Работы предполагают несколько этапов:
- На первом шаге строители должны рассчитать нагрузку, которую будет оказывать дом на основание. Также в расчет принимаются природные нагрузки.
- Дом проектируют на основании геологических данных. Сюда входят: свойства грунта, уровень промерзания почвы, уровень залегания подземных вод. В процессе исследования рельефа окружающей местности делают разметку будущего фундамента.
- По разметке выкапывают специальные ямы, в которые в дальнейшем будут вкручивать сваи.
- Сваи монтируют по углам фундамента. Также их устанавливают в местах, где соединяются внешние и внутренние стены.
- Затем начинают вкручивание свай. Оголовки фиксируют специальными крепежными приспособлениями. Вкручивание выполняют при помощи стальных стержней. Сваю нужно закрутить ниже отметки промерзания грунта. При этом нежелательно пересекать твердый почвенный слой.
- После вкручивания оголовки срезают болгаркой. Это необходимо для последующего заполнения внутреннего пространства бетоном. После заливки бетонную смесь тщательно трамбуют и оставляют для сушки. Данная процедура служит дополнительной защитой от коррозии и предупреждает попадание в полость воды.
- Заполнив сваи бетоном, приваривают оголовки на место и покрывают их антикоррозийной смесью. Сваи также желательно покрасить или обработать водозащитным раствором.
- Следующий этап предполагает подготовку бруса. Хорошо просушенную древесину покрывают антисептическими растворами и просушивают.
- Далее приходит время ростверка – крепление к основаниям свай стальных или деревянных балок. В пространство между стержнями и балкой в два слоя застилают рубероид.
Главные преимущества
Большое число достоинств стальных свайных опор способствует быстрому росту популярности этих конструкций у частных застройщиков. В числе явных плюсов можно назвать следующие факторы:
- возможность возведения фундамента на большинстве типов грунтов, в том числе на болотах и вечной мерзлоте;
- быстрый и простой монтаж;
- хорошая устойчивость строительных конструкций при пучении и подвижках грунта;
- отсутствие влияния глубины залегания грунтовых вод;
- использование винтовых свай на участках со сложным рельефом местности;
- проведение монтажных работ в любое время года;
- применение бетонного или стального ростверка;
- невысокая стоимость материалов, доступная большинству застройщиков;
- отсутствие необходимости проведения земляных работ;
- долговечность и надежность фундаментного основания;
- возможность наружного утепления полов в доме.
Для ускорения производства работ по возведению фундамента, существует возможность использования специальной буровой техники. В этом случае придется оплатить оказанную услугу, но работа будет выполнена за 1 день без приложения больших физических усилий с высоким качеством.
Устройство свайного фундамента
Сваи фундамента вкручиваются в заранее утрамбованный грунт. После монтажа не рекомендуется выкручивать сваи обратно. В противном случае, плотность грунта будет нарушена. Вкрутить сваи в этом месте по новой не получится.
Несколько лет назад на рынке появились винтовые сваи, схожие с гигантскими саморезами. В диаметре они могут достигать 5 м. Лопасти таких свай напоминают корабельные винты. Принцип вкручивания можно сравнить с обычными болтами.
Верхняя часть основания имеет вырезанные проемы. Это сделано для упрощения обвязки фундамента. Внутри сваи пустые, как трубы.
Каркасный дом на винтовых сваях строят по двум технологиям: канадской и финской. Оба метода имеют одну общую базу. Различия между ними несущественные. В качестве основного материала каркаса может выступать дерево или метал. Второй вариант более дорогостоящий. Разница составляет примерно 30-35%.
Как и любой другой вид основания, фундамент на сваях, требует грамотного подхода. Это первый этап строительных работ. Перед тем как приступать к основным работам, необходимо изучить характеристики фундамента и возможность его применения в данном регионе.
Монтажные работы

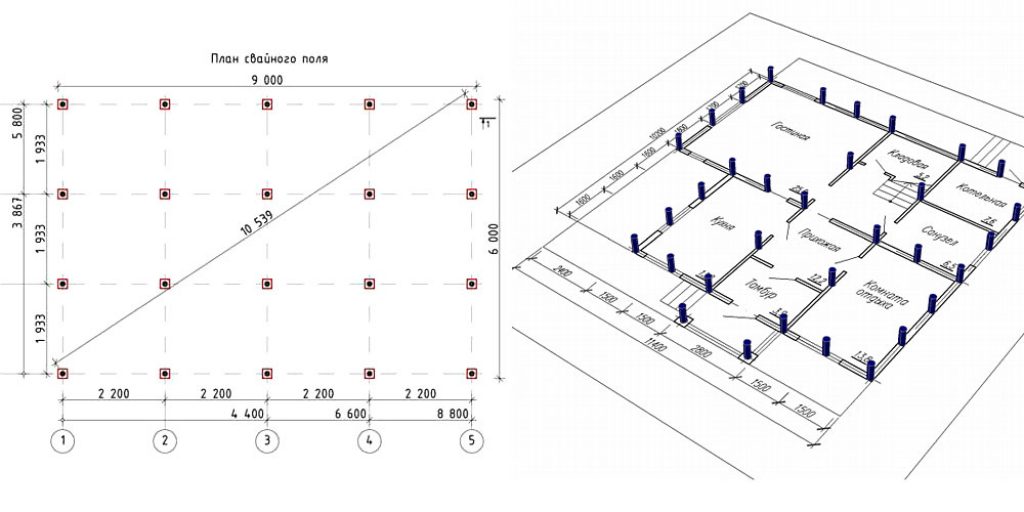

Специалист рассчитывает свайное поле с учетом типа почвы, глубины ее промерзания, несущей способности свай, варианта защиты железных опор от коррозийных процессов и других важных факторов.
До начала монтажа строители должны получить на руки подробный план с точной расстановкой опор и их типоразмерами. При необходимости предварительно проводят геологические исследования для того, чтобы правильно определить типы почвы и почвенных вод.
Пошаговое закручивание винтовых свай производится в следующей последовательности:
- Размечается свайное поле.
- Выкапываются приямки и ввинчиваются сваи.
- Бетонная смесь заливается в трубы.
- Оголовки подрезаются на одной высоте.
- Обустраивается металлический или железобетонный ростверк.
По окончании работ места, где производилась сварка, необходимо окрасить специальными антикоррозионными составами. Чтобы утеплить дом, обшивается с помощью досок пространство между ростверком и почвой.
Как оценить нагрузки на свайно-винтовой фундамент?
В оценку параметра включают массу всех стройматериалов, которые использовались при возведении дома, вес интерьера в доме (мебель, электроприборы и т.п.). Добавляют внешние нагрузки (снеговые в первую очередь).
Точно рассчитать суммарную нагрузку очень сложно. Но примерно понять, какая нагрузка будет создаваться на свайный фундамент можно.
Например, информацию можно посмотреть на картинке:
Несколько пояснений:
- Чтобы оценить массу стен, можно внести два варианта: материал для внутренних перегородок и для наружных стен, ведь они различаются как стройматериалом, так и толщиной.
- Тоже самое касается и перекрытий. К примеру, для чернового пола и для чердака.
- Указывают тип кровельного материала и площадь крыши. Каждому виду кровли присуща своя стропильная система и обрешётка. Поэтому вес различается.
Перед строительством стен сваи основания обязательно обвязывают. Если для обвязки применяют деревянный брус, то его включают в площадь стены. А вот когда для обвязки используют профиль из металлопроката либо обустраивают монолитный железобетонный ростверк, то нагрузка на фундамент из свай будет немаленькая.
В таком случае при расчёте оценки нагрузки указывают параметры обвязки.
Остальные подсчёты в калькуляторе проведутся самостоятельно. Окончательное значение общей нагрузки на фундамент выдаст калькулятор в килограммах и тоннах.

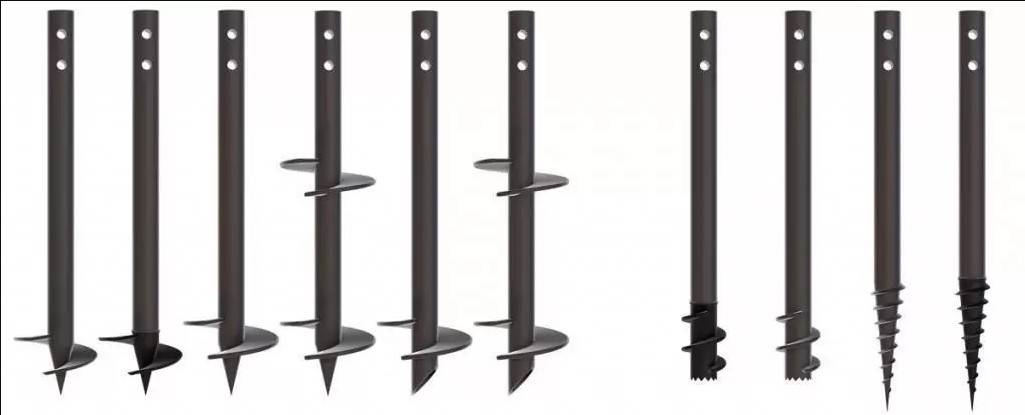

Винтовые сваи
Такие опоры полностью исключают большие объемы земляных работ, с которыми приходится сталкиваться при закладке заглубленных монолитных оснований. Винтовые сваи используют на всех типах почв. Исключение составляют только крупнообломочные или скальные грунты.

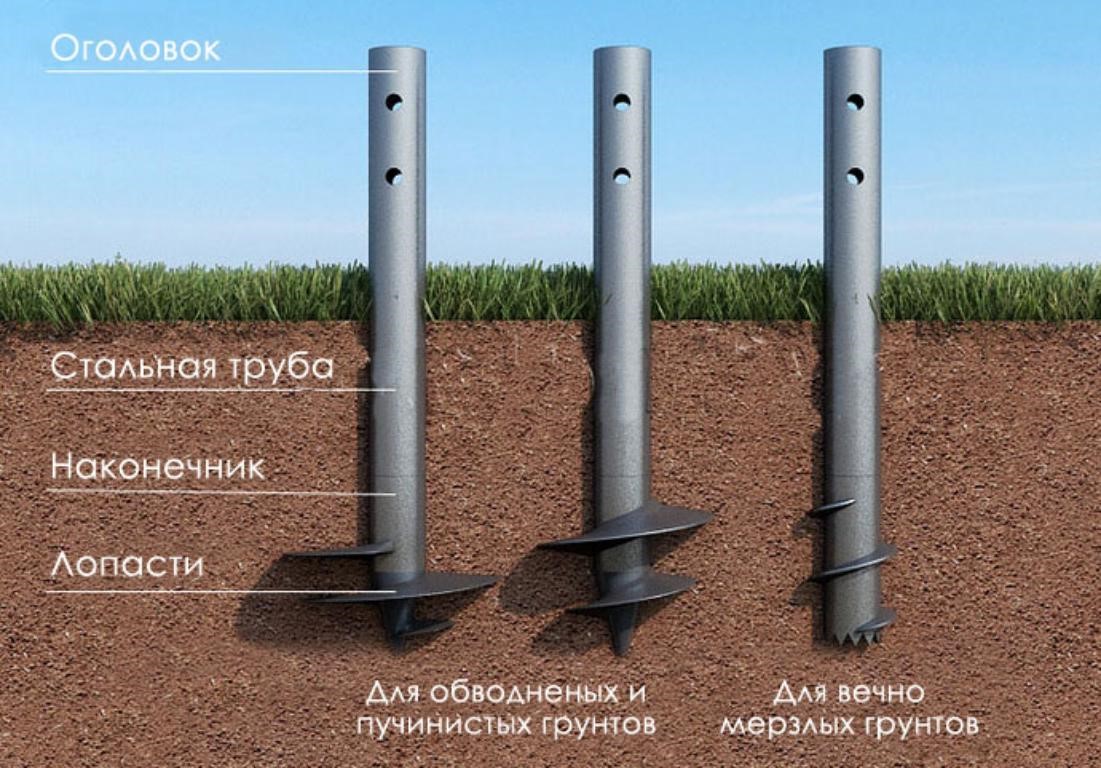

Опора по конструкции схожа с садовым буром. Она представляет собой стальную трубу с режущими лопастями и заостренным концом. В отличие от бура, свая при завинчивании не вынимает грунт, а лишь уплотняет его. Выбор диаметра трубы, толщины стенки или длины трубы зависит от типа почвы и конструкции будущего строения. Сваи имеют следующие параметры:
- диаметр трубы от 10 до 30 см;
- диаметр лопасти от 25 до 80 см;
- толщину стенок от 3,5 до 10 мм;
- толщина лопасти от 4 до 12 мм;
- длина сваи от 0,25 до 2,5 м.
Такие опоры способны выдерживать несущую нагрузку от 4 до 60 тонн. Верхняя часть трубы (пятка) имеет круглую, U-образную или прямоугольную форму. Наружная поверхность столбов покрывается антикоррозионным покрытием.
Недостатки винтовых свай
Как видно, у свайно-винтового фундамента плюсов более чем достаточно. Но и минусы тоже имеются:
- Ограниченная область применения. Основание нежелательно использовать при строительстве кирпичных или блочных домов (преимущественно предназначено для деревянных построек). Даже если усилить конструкцию, увеличив количество свай, она будет проигрывать по прочности бетону. Кроме того, усадка вкрученных труб будет неравномерной. Для деревянных зданий это не проблема, а вот для кирпичных представляет большую опасность.
- Невозможность организации дополнительных помещений. Если потребуется обустроить подвал, то это вызовет серьезные трудности. Конечно, сделать это можно, но это уже отдельная конструкция (соответственно, затраты на строительство увеличиваются).
- Сваи трудно устанавливать рядом со стеной, так как для их вкручивания используются рычаги, и стены будут мешать монтажу.
- Подверженность коррозии. Обычно такая проблема возникает из-за желания производителя сэкономить на качественном антикоррозийном покрытии ( недобросовестные компании встречаются довольно часто).
- На многих типах грунта монтаж свай вызывает большие трудности.
- Некачественный материал. Некоторые производители экономят на изготовлении труб (и это касается не только антикоррозийного покрытия). Иногда толщина стенок оказывается ниже заявленных значений и уже на этапе строительства сваи приходят в негодность. Что влечет непредвиденные траты.
Покупать строительные материалы следует у проверенных компаний-производителей – не старайтесь на них сэкономить.
Устройство фундаментов на винтовых сваях
Возведение подобного фундамента потребует намного меньше времени, чем другие основания. После разметки периметра приступают к закручиванию свай. Работу начинают с углов будущего дома. Это обеспечивает максимальную точность установки промежуточных опор. Перед заглублением сваи на месте установки делают небольшую ямку, куда будет вставляться лопасть. Опора должна быть заглублена так, чтобы лопасть была опущена ниже границы промерзания грунта. Во время процесса закручивания необходимо постоянно отслеживать отклонение опоры от вертикальной оси при помощи строительного уровня. Если придется выкручивать сваю, то помещать ее в это же место нельзя.
После того как сваи установлены, их обрубают на одинаковую высоту и приступают к возведению ростверка — верхней части фундамента, представляющей собой горизонтальную металлическую, бетонную или деревянную ленту. Ростверк связывает между собой все опоры. Его основная задача состоит в равномерном распределении нагрузки от дома на все основание.
При возведении свайно-винтового основания используют незаглубленный (расположенный на поверхности земли) или висячий — находящийся на определенном расстоянии от грунта ростверк. Различают монолитные, сборные или сборно-монолитные конструкции.
Для возведения монолитного ростверка делают опалубку, затем устанавливают на столбы армирующий металлический каркас и заливают его бетоном. Сваи заглубляют в железобетонный ростверк на 10−15 см. Сборный или сборно-монолитный ростверк собирается из готовых железобетонных блоков. Это сокращает время монтажа фундамента, но требует использования техники для установки блоков на сваи.

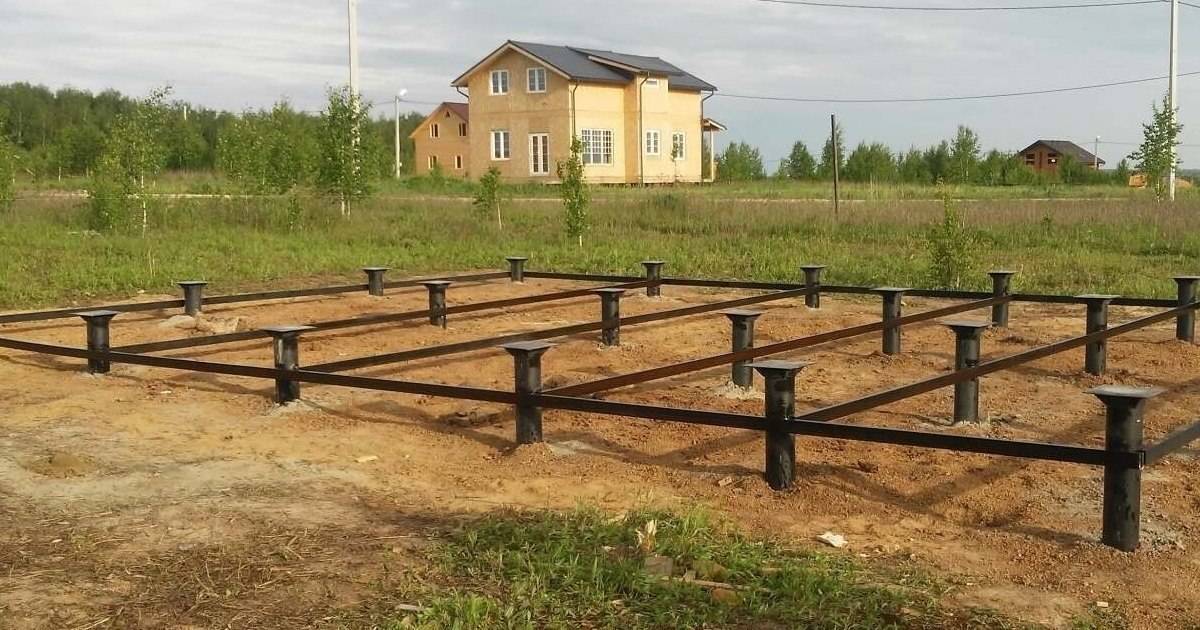

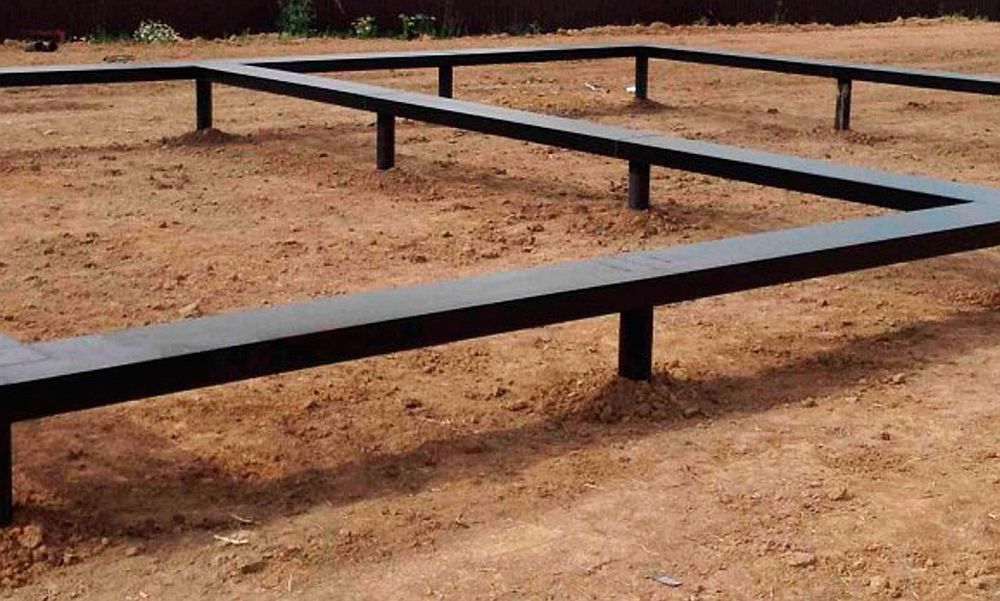

Металлический ростверк изготавливают из швеллера или двутавра. Он соединяется со столбами посредством сварки. Металл обладает достаточной прочностью и защищает всю конструкцию от провисания. Деревянный ростверк делают из бруса, его применяют для возведения деревянных домов.
Где применяются винтовые сваи
Винтовые сваи из стали применяются для 4-х типов фундамента:
- Опоры устанавливаются под каждым несущим элементом каркасного дома.
- Обустраивается свайная лента, представляющая собой стальной или железобетонный ростверк.
- Обустраивается свайное поле, которое затем заливается железобетоном.
- Возведение одиночных опор. Используется для строительства пристроек или некоторых элементов дома.
Свайно-винтовой фундамент считается лучшим для монтажа ограждений.
Диаметр металлической сваи и размер лопасти учитывается при целевом применении.
- Если возводятся легкие ограждения и отдельные столбы – диаметр 76 мм.
Лучшая несущая способность у двухвинтовых свай, имеющих нижний литой наконечник. Сваи вначале ввинчиваются в грунт, а потом в их внутреннюю полость вливается бетонная смесь. Армирования не требуется.

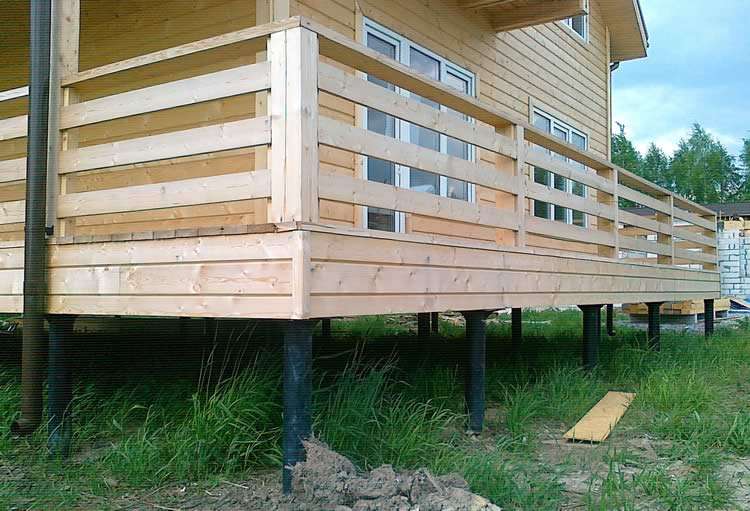

Свайно-винтовое фундаментное основание – это лучшее решение при строительстве на пучинистой почве, на участках с высоким уровнем грунтовых вод и заболоченных районах.
