Подготовка ворот и мест крепления
Для любых ворот и дверей можно установить привод, осуществляющий автоматическое распахивание. Главное, предварительно спроектировать монтаж механики. Речь идет о прочной фиксации привода. Крепежный элемент – стальные листы с углублениями. Одна пластина фиксируется перпендикулярно створке, а вторая – в аналогичном положении только на заборе или столбе.
Оба листа устанавливают в одной плоскости и на одном уровне. При монтаже учитывают силовую тягу приводного механизма. Так, как она высокая, то лучшим способом крепления принято считать сварку. Если столб из камня или кирпича, то к нему пластину крепят анкерными метизами. Специалисты рекомендуют заранее прокладывать стальные элементы еще на этапе строительства в таких случаях – это надежнее.
Более простая схема установки относится к монтажу дверей, которые распахиваются внутрь. В воротном проеме прокладывают кабель. Для него предварительно укладывают пластиковую трубу размером 32 мм.
Основные параметры приводного устройства можно определить еще на начальной стадии монтажа. Для этого нужно измерить дистанцию между углублениями. Делают это при открытых и закрытых воротах. При открытых дверях узнают длину механизма в сложенном виде. Разность между полученными параметрами обозначает размер рабочего хода.
Ручные пружинные весы тоже помогают узнать силу открытия и закрытия дверей. Для этого нужно потянуть за фиксатор створки в сторону противоположной детали. Это рекомендуется делать для более точного подбора двигателя.
Шпилька для самодельного привода
Тяжёлые ворота нуждаются в приводе с высоким приложенным усилием. Такая работа под силу фабрично изготовленным приводам, но вы сможете создать аналог своими руками.

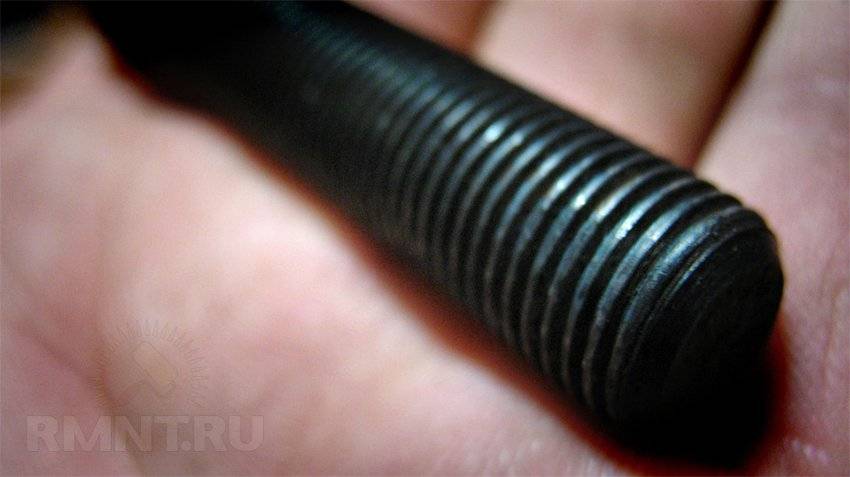

Основная трудность — найти подходящую шпильку. Стандартные шпильки для привода не подходят: их изготавливают из мягкого металла, поэтому со временем резьба приходит в негодность. Выход из ситуации — самостоятельно увеличить твёрдость металла и число соприкасающихся витков резьбы винтовой передачи.
Увеличиваем твёрдость шпильки
Первая задача решается путём закалки. Нужную температуру каления даёт обычный древесный уголь, он также отчасти науглероживает металл. Сложите горн из кирпича и чугунной решётки, раскалите топливо до полного прогорания углей. Температура закалки — 700–800 °С, что соответствует насыщенному красному цвету металла. Выдержка при такой температуре составляет 13–15 минут, после чего деталь нужно остудить в отработанном масле. Шпилька должна погрузиться полностью и одновременно по всей длине, поэтому распустите стальную трубу по продольному шву, заглушите торцы и используйте этот лоток как закалочную ванну. Шпильку нужно слегка покачивать в масле всё время остывания, затем достать и снова уложить на угли не вытирая, чтобы отпустить металл. Теперь нагрев нужно выполнить до 200–250 градусов, пока металл не станет серым с ярко выраженным образованием окалины. После 3–4 минут выдержки изделие нужно остудить в воде.
Увеличение витков резьбы шпильки
Для изготовления специальной гайки нужно накрутить на шпильку 2–3 стандартные гайки вплотную, но не затягивая. Совместите грани гаек и зажмите сборку в тиски очень прочно. Сварите гайки между собой по всем граням и зашлифуйте изделие с помощью УШМ до прежних размеров.

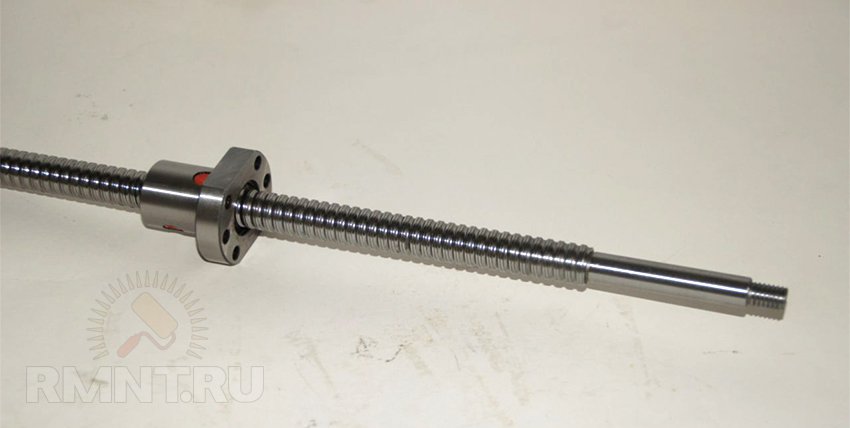

Вместо сложной процедуры закалки вы можете потратить время на поиск прокатных шпилек и гаек для них. Такой металл имеет все необходимые характеристики. Кроме того, вы сможете выбрать резьбу с трапециевидным профилем: она гораздо прочнее. Также можно найти изделие с более крупным шагом резьбы, что сократит время работы механизма.

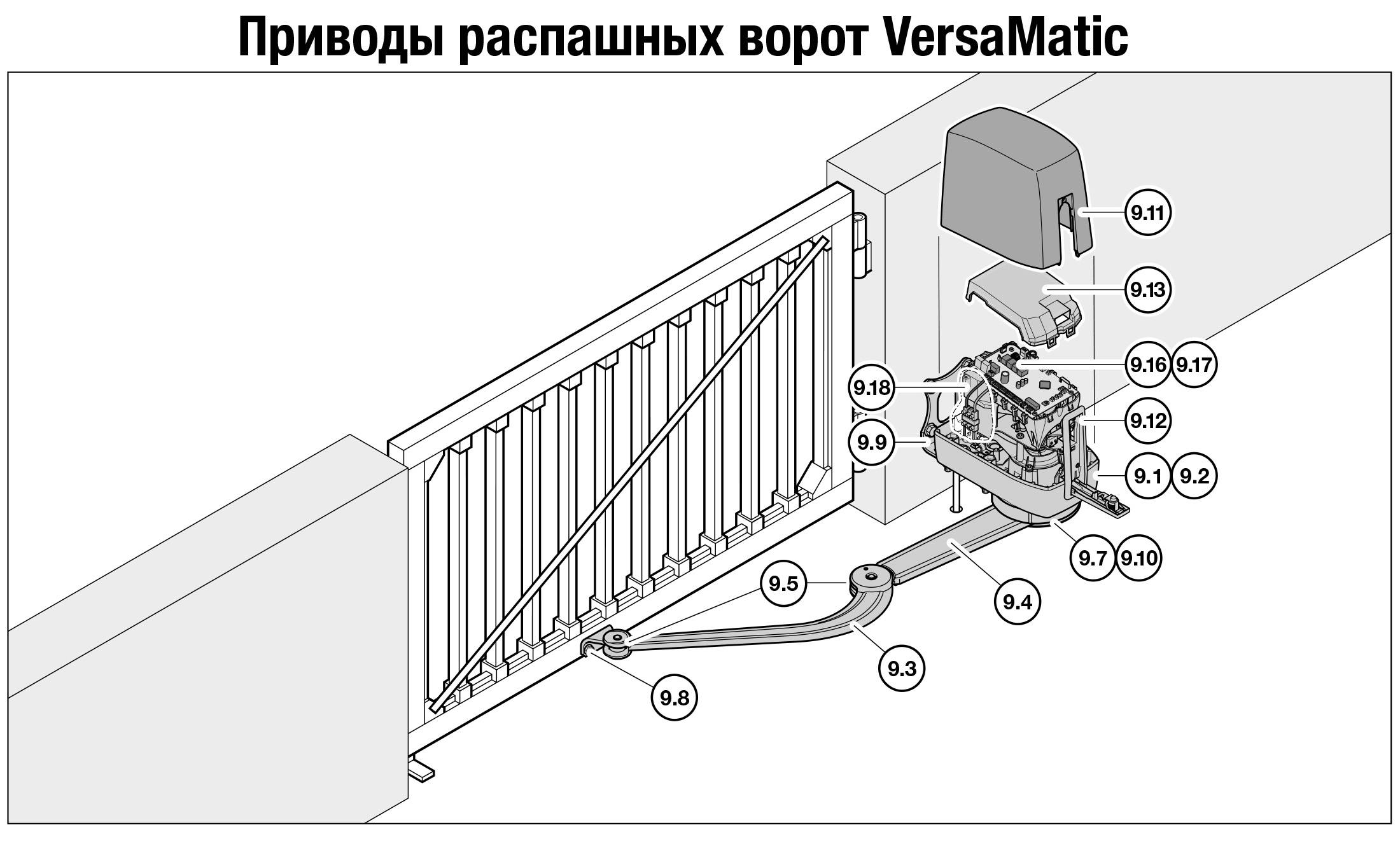

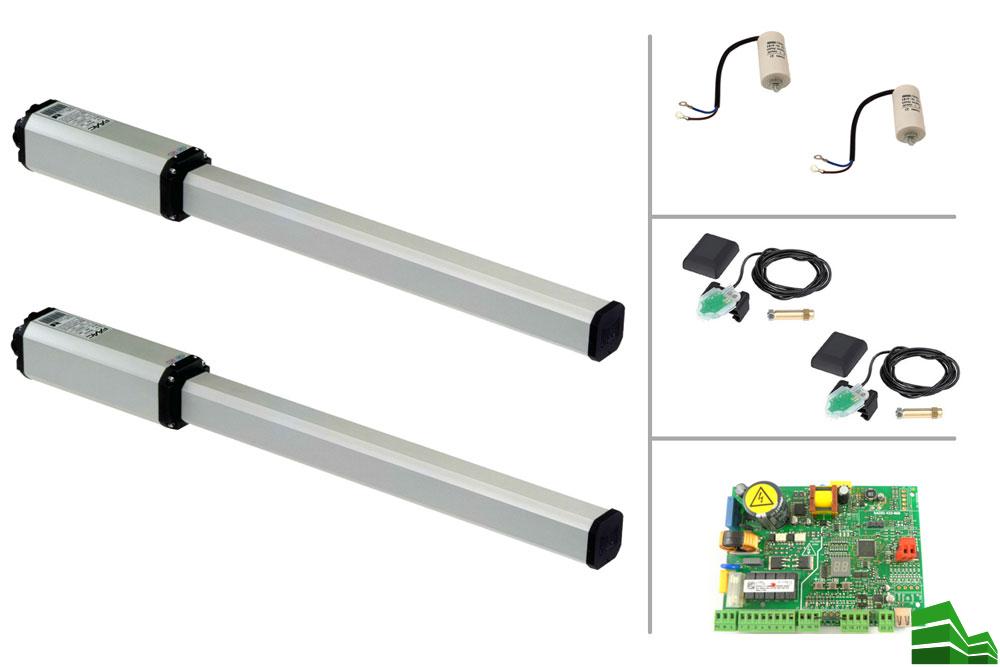

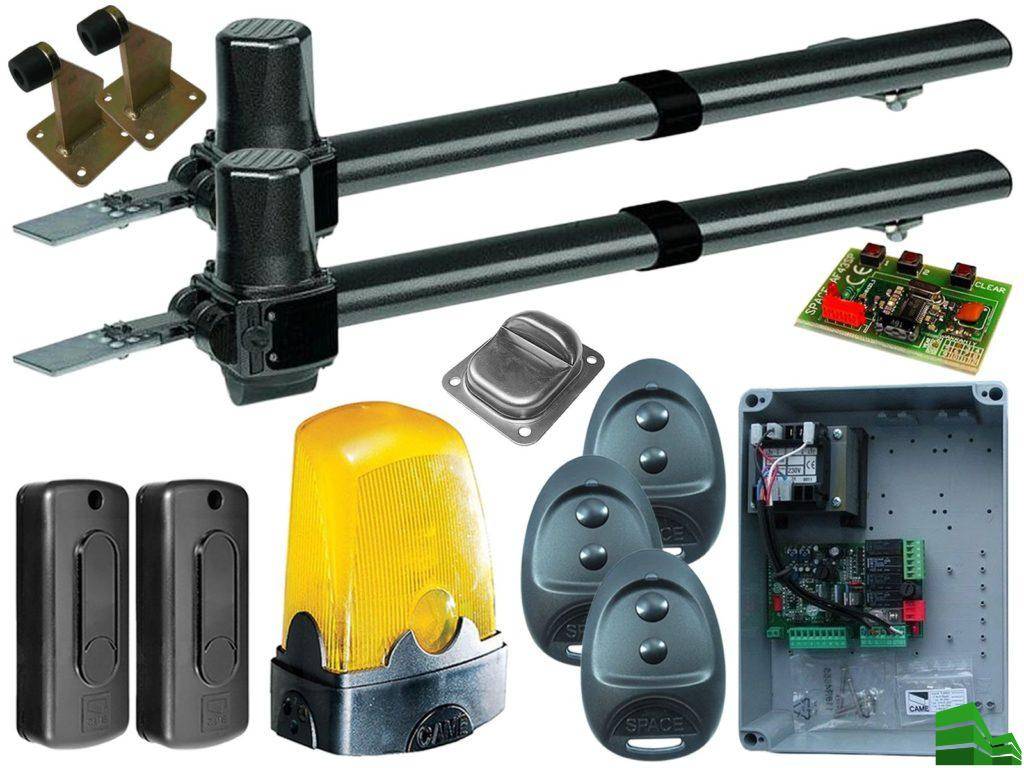

Установка приводов распашных ворот
Прежде чем установить автопривод, подводят электрическое питание 220В к управляющему устройству. Для этого применяют выключатель и стабилизатор для контроля напряжения
Последнее устройство важно тем, что предотвращает возникновение неисправностей автоматики при перепаде напряжения. Такое обычно случается во время той же грозы
От блока кабеля проводят к электроприводам и защитным фотоэлементам. Комплект крепежных деталей фиксируют к воротной створке.
Следующую крепежную деталь крепят к противоположной несущей стойке. Исключительно после этих действий приступают к установке приводного устройства.
К блоку подводят провода для подключения привода и элементов безопасности. Сам блок управления рекомендуется устанавливать на внутренней части воротного полотна поблизости. Для платы управления системой привода используют защитный кожух из пластика.
Защитные элементы устанавливают на конкретной высоте на стойках
ВАЖНО! Их крепления должны быть строго параллельными друг другу. Световую лампочку крепят над конструкцией, чтоб ее видно было со всех сторон
Но про эти детали поговорим подробнее ниже.
После сборки конструкции приступают к программированию платы. Согласно инструкции, проводят настройку платы и пультов управления. Еще раз хочется отметить, что любой человек с базовыми знаниями все это может выполнить самостоятельно. Но, работа специалиста всегда будет отличаться качеством и надежностью.

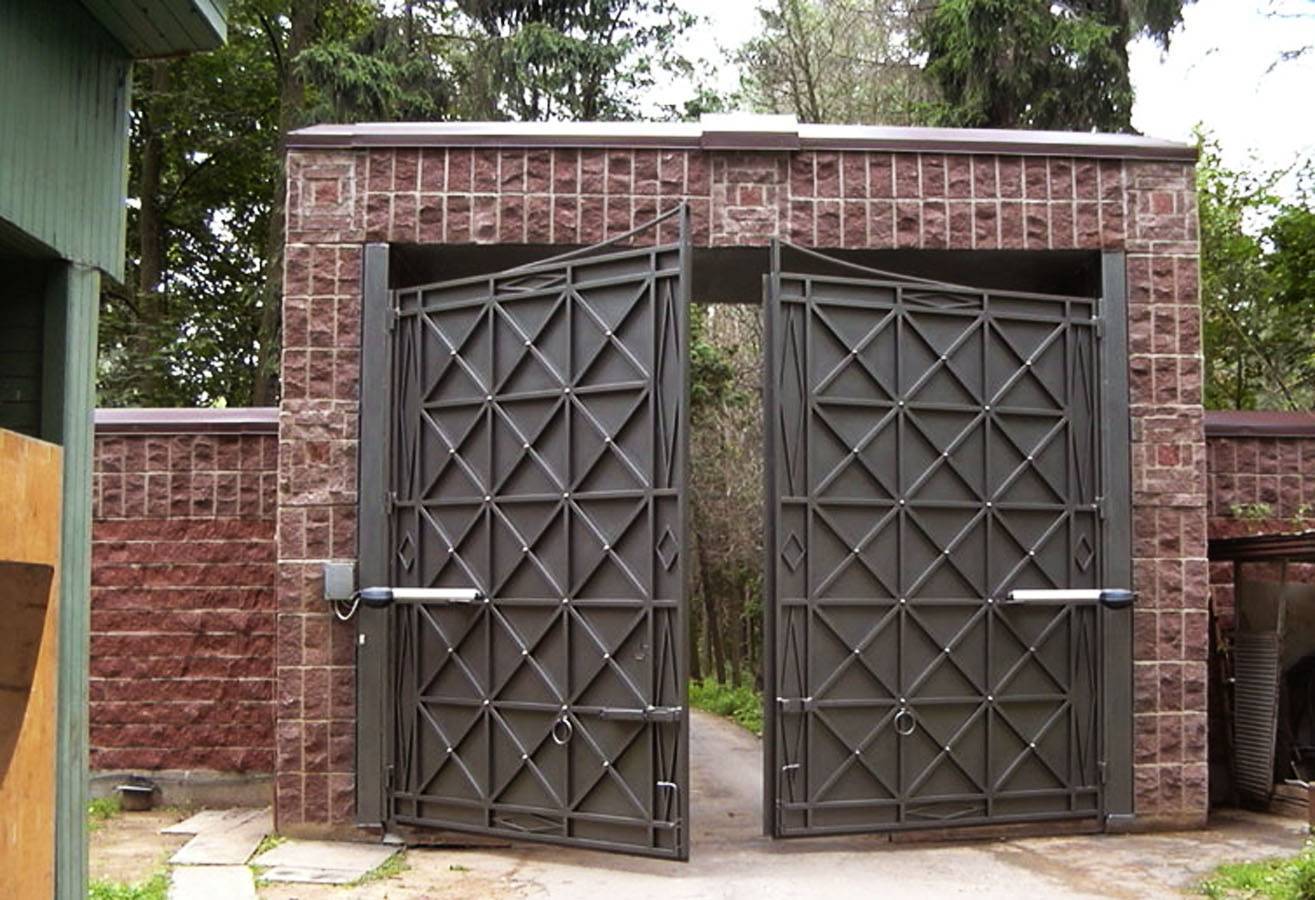

Существуют два варианта открытия распахивающихся ворот: внутрь и наружу.

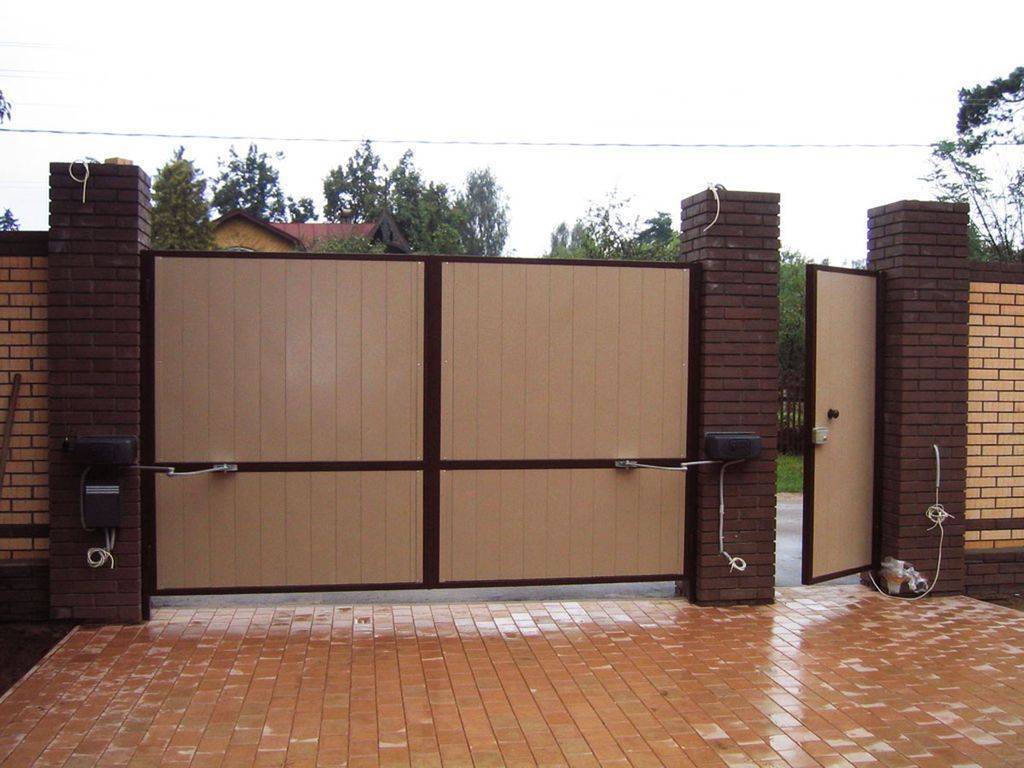

Открывание створ внутрь двора
Приводные устройства следует фиксировать на средних ребрах жесткости короба. Если такая возможность отсутствует, то допускается крепление чуть выше или ниже середины. При этом лучше, если кронштейн будет закреплен на жесткой трубе. Следует добиться того, чтобы изделия отворялись или закрывались без вибрации и останавливались прочно.
При встраивании привода на воротах, открывающихся внутрь, существует одна важная особенность. Ее нельзя оставить без внимания. Когда конструкция открывается во внутреннюю сторону, возникают границы по габаритам для монтажа приводного механизма.
Дистанция от края стойки до центра кронштейна не должно превышать шести сантиметров. В чем заключается отличительная черта, спросите вы? В том, что большинство владельцев устанавливают кирпичные или каменные опоры. А в срединной части столба делают закладную. Так расстояние от этой середины до края стойки заметно превышает положенные 6 см. В итоге такой линейный автоматический механизм просто не сможет функционировать.
Для конструкции, распахивающейся внутрь, устанавливают крепление со стороны участка. Если размеры опорной стойки — 100х100мм, то крепление может располагаться в срединной части. Такое изделие будет полноценно работать.
Металлический кронштейн электропривода обычно производитель кладет в набор. Его приваривают к закладной, непосредственно к профилированной опоре
При этом важно придерживаться характеристик, рекомендуемых производителем
У каждого крепежного элемента конкретный люфт. Это способствует продлению срока использования в любых условиях.
Электроприводная система сможет работать полноценно только, если:
- Соблюдены перечисленные условия установки;
- Сооружение установили четко вертикально и горизонтально.

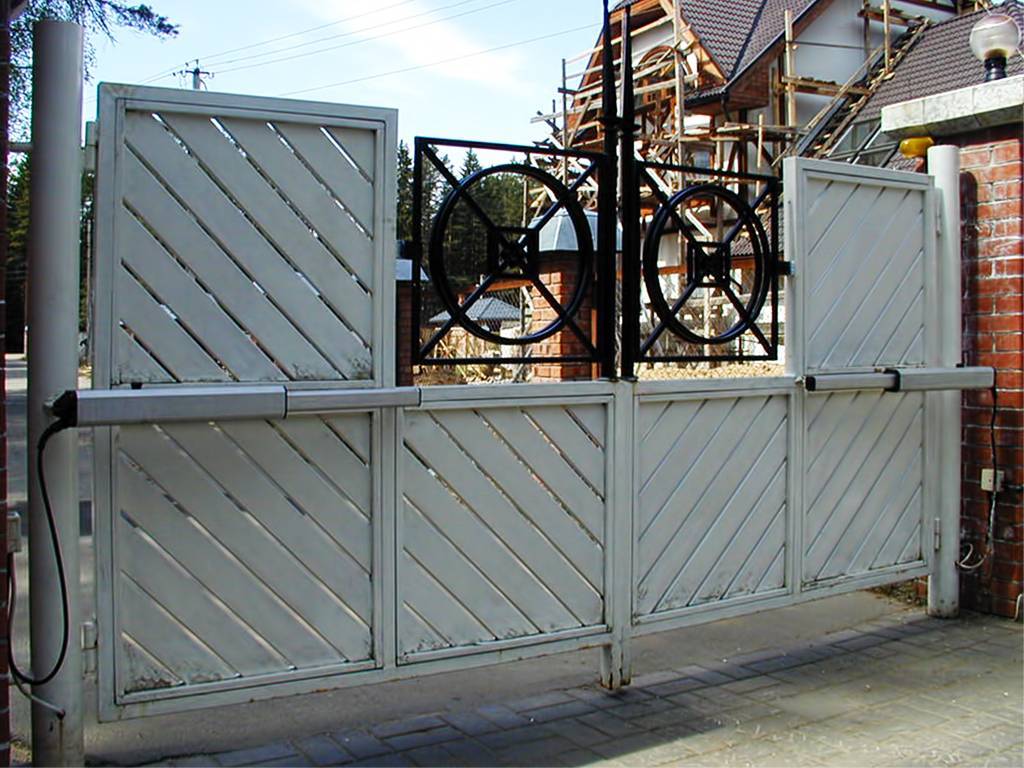

Чтобы установить линейный электропривод на кирпичной опоре, нужно зафиксировать его посередине. На поверхности опоры создают особое углубление.
Распахивание створ ворот на улицу
При встраивании линейного привода для распахивающихся сооружений наружу, трудности не возникают. Принцип открывания аналогичен тому, что используется при распахивании внутрь. Но открытая створка поворачивается на 90°.
Размещение линейного электропривода занимает в проеме по 15 см с обеих сторон. Если места не так много, то механизмы лучше закрепить повыше, чтобы они не мешали проезду. Оба кронштейна располагаются друг от друга на расстоянии 910 мм. Второе устройство фиксируют к каркасу.

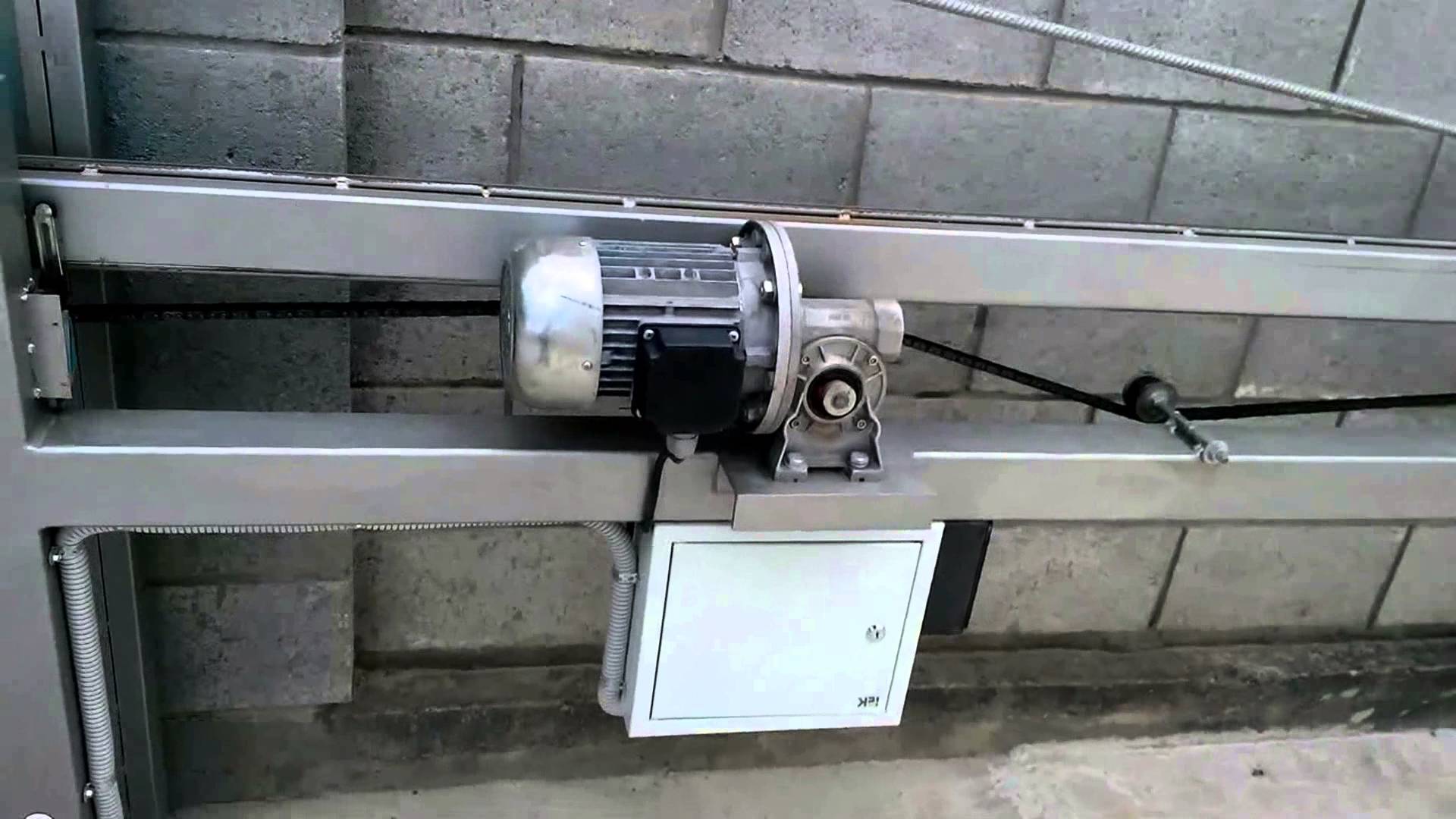

Как произвести сборку привода с цепной передачей
К наиболее распространенному варианту можно отнести цепной привод. При этом цепь, которая будет располагаться на редукторном валу, можно взять самую обычную мотоциклетную или велосипедную, либо специальную цепь Галля. Цепь необходимо натянуть в горизонтальном расположении вдоль полотна ворот и укрепить на краях ворот. Так что во время вращения звездочек передачи (их также можно взять от велосипеда или мотоцикла) вся тяга будет передаваться на цепь, а та, в свою очередь, потянет ворота.
Самый распространенный способ передачи тяги от двигателя к воротам — с помощью цепи. Сборка привода с цепной передачей.
Для изготовления рамы крепления мотора и передаточного механизма, целесообразно применять угловую сталь шириной от 50 миллиметров. При этом раму необходимо прочно закрепить на бетонном основании. Мотор и редуктор необходимо закрепить при помощи болтов с самоконтрящейся гайкой к металлической опоре. Лучше, если отверстия для них будут продолговатыми – это позволит в дальнейшем верно отрегулировать расположение мотора.
Что касается крепления самой цепи к воротам, то наиболее простым местом для этого можно считать рельсовую направляющую. Но при этом передача может быть подвержена разного рода загрязнениям во время эксплуатации. Кроме того, на рельсе будет скапливаться снег. Так что в дальнейшем эксплуатация ворот будет либо затруднена, либо вовсе невозможна.
Оптимальный вариант, позволяющий избежать подобных неприятностей, — установка дополнительной приводной балке на воротах при соблюдении высоты дорожного покрытия примерно в 1 метр. К балке снизу нужно будет прикрепить цепь или рейку зубчатого типа, в свою очередь защищенную кожухом. Наконец, концы цепи прикрепляются к полотну ворот при помощи сварки.
О пультах управления (брелках) и типах кодировки
Все пульты можно разделить на две основные группы:
- с плавающим кодом;
- с фиксированным кодом.
Комплект автоматики для откатных ворот
Как работают брелки с фиксированным кодом
У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.
Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.
Какую систему кодировки для пульта управления выбрать…
Принцип работы пультов с плавающим кодом
У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.
Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.
Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?
Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.
Самодельные приводы: видео
Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…
Привод сделан от двигателя стиральной машины.
https://youtube.com/watch?v=zB2C2nQ6kvc
Самодельная автоматика для распашных ворот
Сделана она на этом приводе.
Двигатель для самодельной системы открывания распашных ворот
Схема подключения автомобильной сигнализации.
Как подключить сигнализацию к самодельной автоматике для ворот

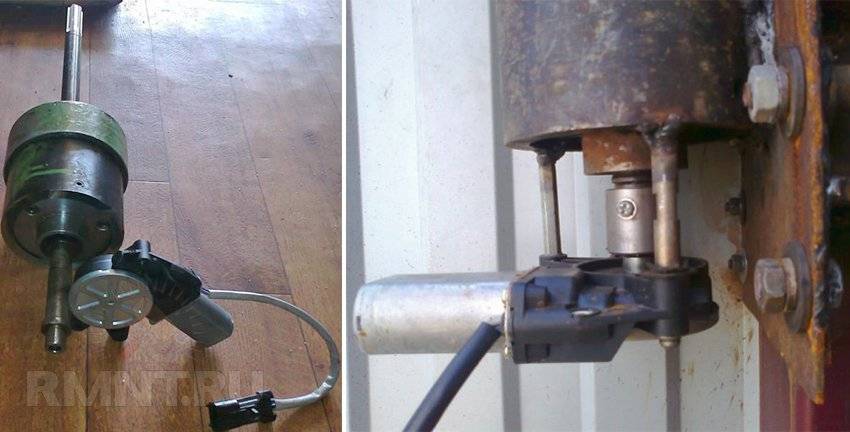

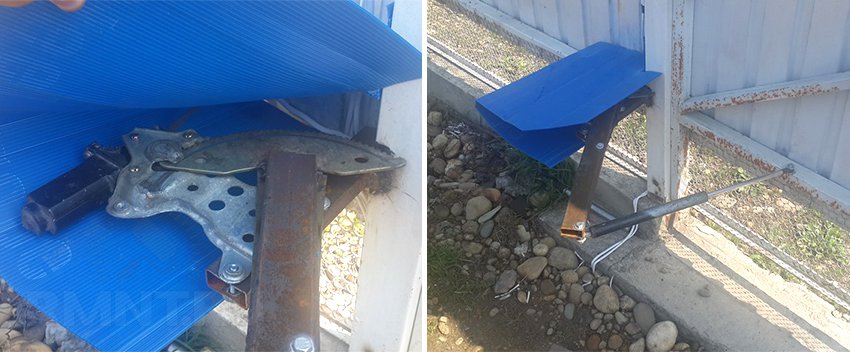

Изготовление привода из автомобильных стеклоподъёмников
Лёгкие створки ворот реально привести в движение приводом из доработанных механизмов стеклоподъёмников. Преимущество такого метода в его относительной простоте и почти бесшумной работе привода. Недостаток заключается в ограниченном тяговом усилии, что обусловлено небольшим рабочим ходом механизма.
Имеется два типа конструкции стеклоподъёмников, пригодных для использования в качестве привода ворот:
- роль подвижного элемента играет зубчатая рейка;
- основан на работе зубчатого колеса.
В обоих случаях приводную часть монтируют на металлической площадке, имеющей жёсткое крепление к столбу или забору. При этом металлическая рейка должна двигаться параллельно плоскости ворот и выдвигаться в их сторону.
Механизм подъёмника требует доработки: установки удлинённой металлической тяги для рейки или коленного рычага для зубчатого колеса. Соединения тяги с приводом и воротами, а также двух частей коленного рычага должны быть выполнены в виде вилочного шарнира, по примеру дверного доводчика.
Вы можете обеспечить хорошую подвижность и отсутствие люфта, если одну сторону соединения выполните в виде двух сложенных пластин, зазор между которыми равен их толщине. В этот зазор войдёт пластина второй части шарнира. Оба элемента соединяются пальцем или болтом с самоконтрящейся гайкой.
Основная трудность в применении стеклоподъёмников — найти максимально выгодное положение привода, шарнира и места крепления тяги к воротам. Уверенно сделать это можно экспериментальным путём, сперва выставив ворота в открытом положении и, медленно их закрывая, следить за поведением приводной конструкции. Не забывайте, что после установки механизм нуждается в защитном кожухе.
Модернизация узла автоматики
Основными элементами, обеспечивающими передачу усилия, которое создает привод, воротам, является звезда и цепь. Для этой цели можно взять детали от двухколесного транспорта. Если закрепить цепь на подвижной створке, при движении звезды возникнет тяга и будет передаваться подвижной створке.

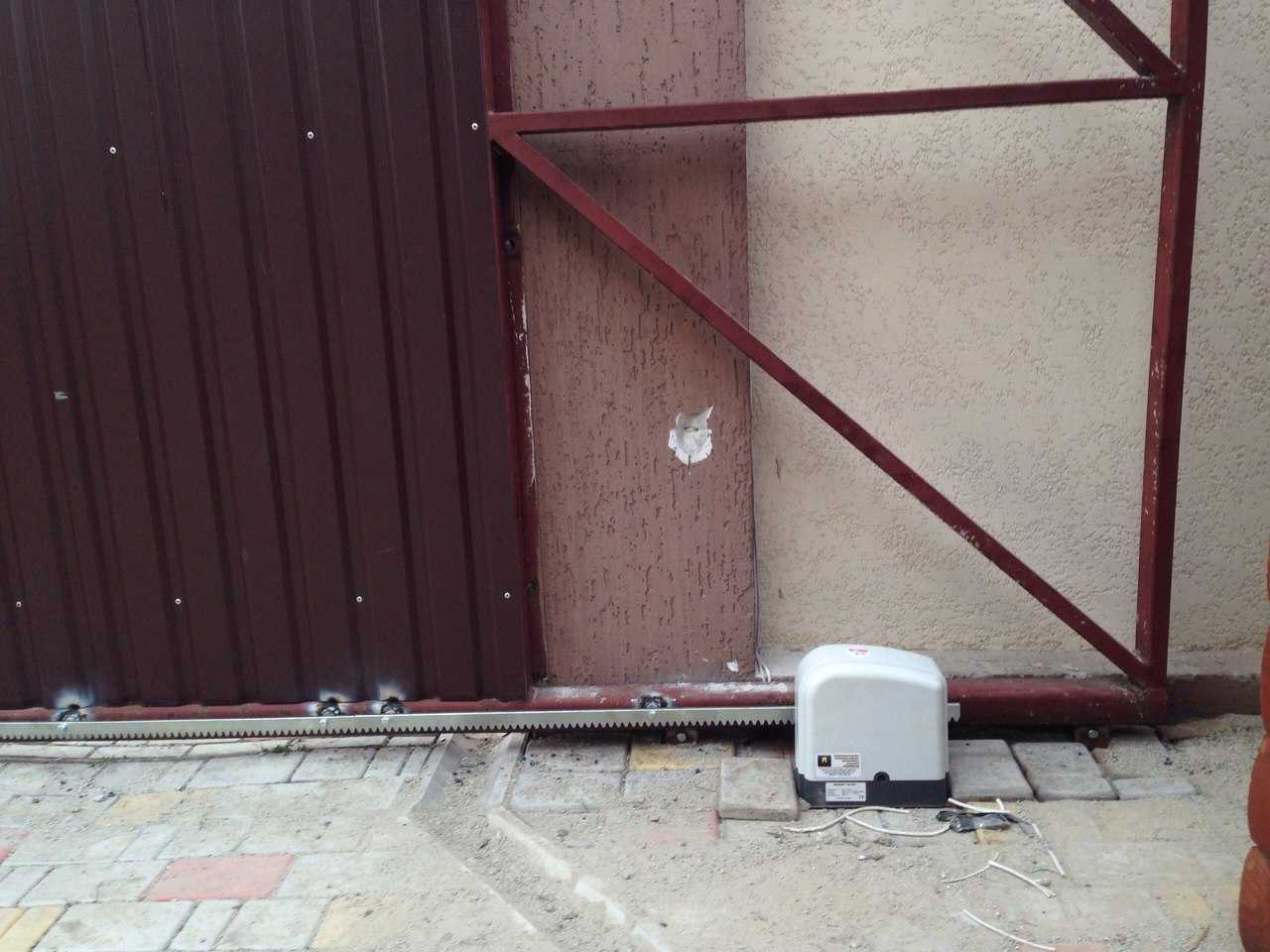

Как закрепить двигатель с реечной передачей?
Основа аппаратной части при сборке своими руками – швеллер, который закладывается в фундамент. Затем нужно сделать раму из металла, подойдет уголок с шириной полочек 50 мм
Если высота оси вращения двигателя и редуктора не соответствует, важно изготовить разноуровневое основание под эти узлы
В случае, когда в раме предусмотрены овальные отверстия, появляется возможность регулировать расположение аппаратов. Комплект автоматики крепится к уголкам посредством болтового соединения с самоконтрящейся гайкой.
Как закрепить цепь к воротам?
Зубчатая рейка или ее аналог (цепь) не должна крепиться на несущем блоке. Это ненадежно и чревато регулярным загрязнением элементов конструкции. Самодельный привод может передавать усилие на цепь, закрепленную на дополнительном блоке.
Его располагают на уровне 60-100 см от нижней точки откатных ворот. С нижней стороны можно крепить цепь
При этом важно, чтобы комплект автоматики располагался на соответствующем уровне
Как избежать проблем при эксплуатации?
Главная сложность описанной конструкции, изготовленной своими руками, заключается в провисании цепи. Нейтрализовать этот недостаток можно, если прикрепить шпильки к последнему звену, используя сварочный аппарат.
При этом они должны проходить через проушины, которые располагаются на раме откатных ворот. Существует альтернативное решение. Это ролик-успокоитель, оснащенный жесткой пружиной.

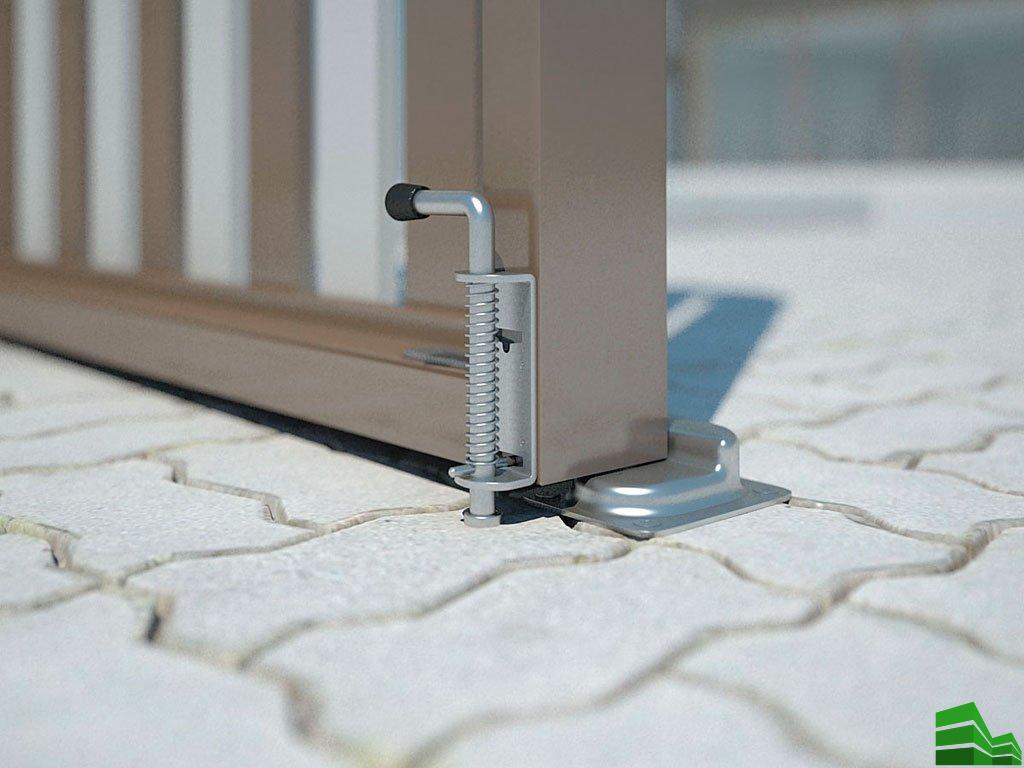

Элементы и комплектующие ворот
Элементы и комплектующие
По сути, имея все необходимое для выполнения работ, вам будет нетрудно установить ворота. Особо глубоких знаний в строительстве вам не потребуется, достаточно базовых знаний, материала и следования рекомендациям специалистов.
Для работ вам понадобятся расходные материалы, но основная и важная часть элементов – фурнитура, отвечающая за движение ворот. Она состоит из:
- роликовой тележки или каретки (2 шт.);
- нижнего и верхнего уловителя;
- направляющей П-образной балки;
- зубчатой рейки;
- съемного концевого ролика;
- верхнего фиксатора с роликами;
- пластины для фиксации роликовой тележки.
Обращайте внимание на качество
При выборе качественной фурнитуры обращайте внимание на проверенных производителей, учитывая цену и качество изделий. Также можно обратиться за помощью к профессионалам, которые помогут выбрать наилучший вариант
Гораздо проще купить уже готовый комплект ворот со всеми необходимыми элементами, который нужно только собрать и установить на место
В нем есть специальная инструкция по монтажу, благодаря которой вы легко сможете сделать все необходимые работы
Гораздо проще купить уже готовый комплект ворот со всеми необходимыми элементами, который нужно только собрать и установить на место. В нем есть специальная инструкция по монтажу, благодаря которой вы легко сможете сделать все необходимые работы.
Сколько в среднем стоит сделать привод для откатных ворот своими руками
Использование самодельных приводов имеет существенное преимущество – это низкая себестоимость. В общей сложности можно сэкономить от 10 тыс. руб. и больше. Цена самодельной конструкции в среднем составляет 3,5-4 тыс. руб. Какие затраты предусматривают:
- автоматика – 450 руб.;
- концевики – 400 руб.;
- двигатель привода дворников ВАЗ 2108 – 1500 руб.;
- комплектующие электросхемы: предохранители, реле и др. – 600 руб.;
- цепь велосипедная Урал – 3 шт. обойдутся в 900 руб.
Итоговая себестоимость – 3850 руб. Это минимальная сумма, которая может корректироваться в зависимости от того, что у пользователей есть в наличии дома. Если работать с материалами, которые уже имеются, цена снижается до 3000 руб. Это говорит о том, что даже привод для интенсивной работы не будет стоить слишком дорого.

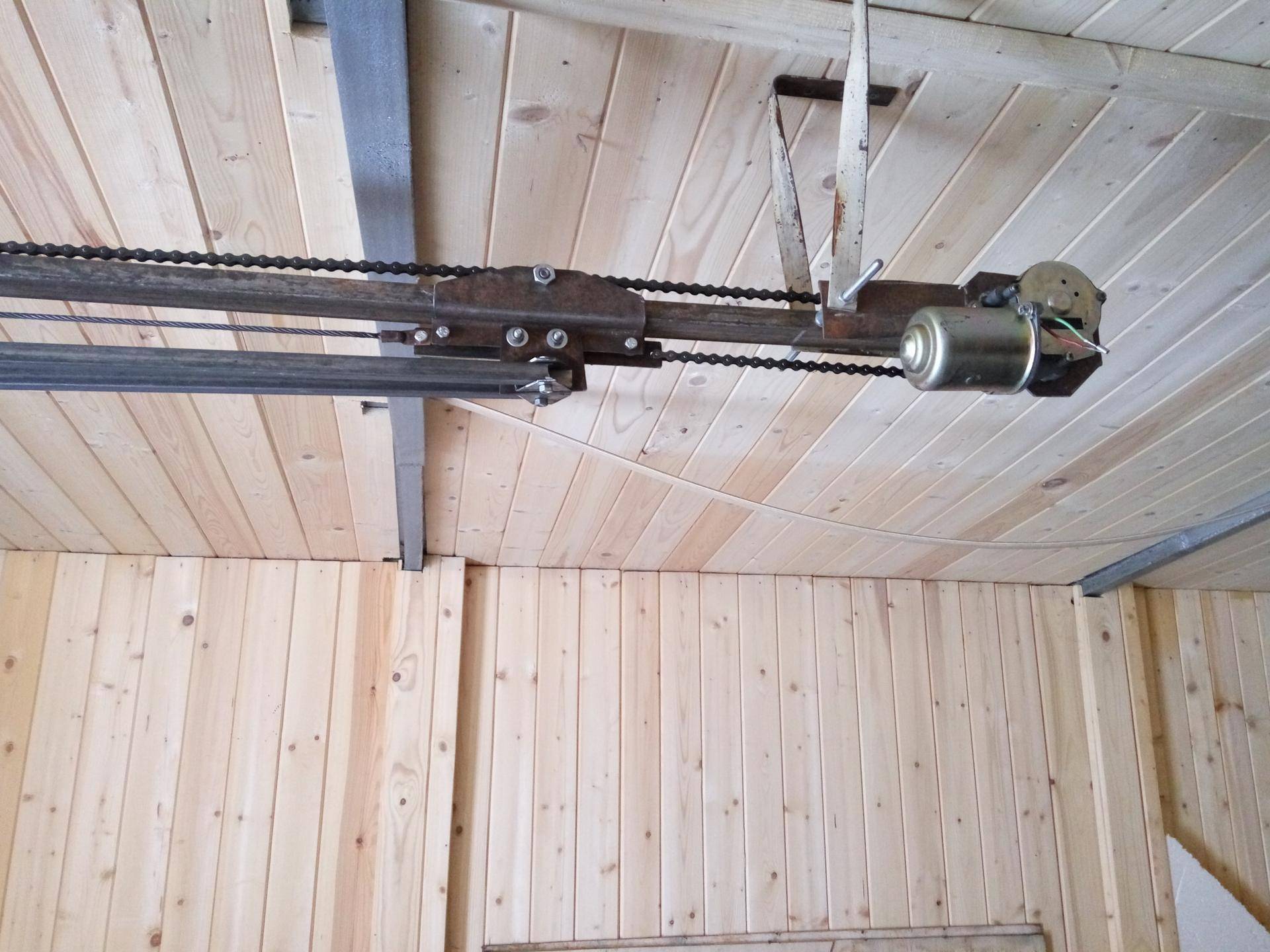

Третий вариант привода (почти рабочий)
Пришлось купить три велосипедных цепи и звездочку, (все вышло около 1000 рублей).
Склепал цепи в одну длинную, вышло что то около четырех метров
Приварил кронштейны к воротам по бокам, приварил цепь к длинному болту, для регулировки натяжения. Закрепил цепь на воротах. Далее установил привод из шуруповерта, фоток уже не делал, так как было темно. В общем вариант привода ворот своими руками из шуруповерта и редуктора от болгарки, не очень удачный вариант, слишком высокие обороты, слишком большая скорость открытия и закрытия ворот, как следствие удары в уловители и выход из строй конечников и самого привода.
Шаг №6. Обшивка полотна
После закрепления первого листа в накладку на него устанавливается второй лист. Так продолжается до последнего листа
Данный этап работ будет в том случае, если устанавливаются откатные ворота с обшивкой. Необходимо монтировать профлисты на раму.
- Монтаж нарезанных листов начинается с передней кромки.
- Лист вложить внутрь периметра рамы и закрепить обрешетку саморезами по металлу (как вариант, заклепать).
- После закрепления первого листа внакладку на него устанавливается второй лист. Так продолжается до последнего листа.
- Если он не укладывается в периметр, то следует подрезать его по размеру.
Самостоятельный монтаж автоматики
Для того чтобы самостоятельно смонтировать систему автоматического открывания, необходимо проверить, насколько исправно работают створки ворот. Если они не открываются или открываются с трудом, необходимо будет их отремонтировать.
После того, как вы удостоверились в том, что они отлично работают, вам потребуется приготовить следующие инструменты:
- шуруповёрта;
- дрели;
- рулетки;
- молотк, плоскогубцы, металлические изделия.
Подобрав необходимый инструмент, стоит обратить внимание на вид и состояние опорных колонн. Так, например, для линейного привода понадобиться расстояние от края столба в 150 мм и меньше. Данный вид привода самый популярный и доступный для использования ворот распашного типа

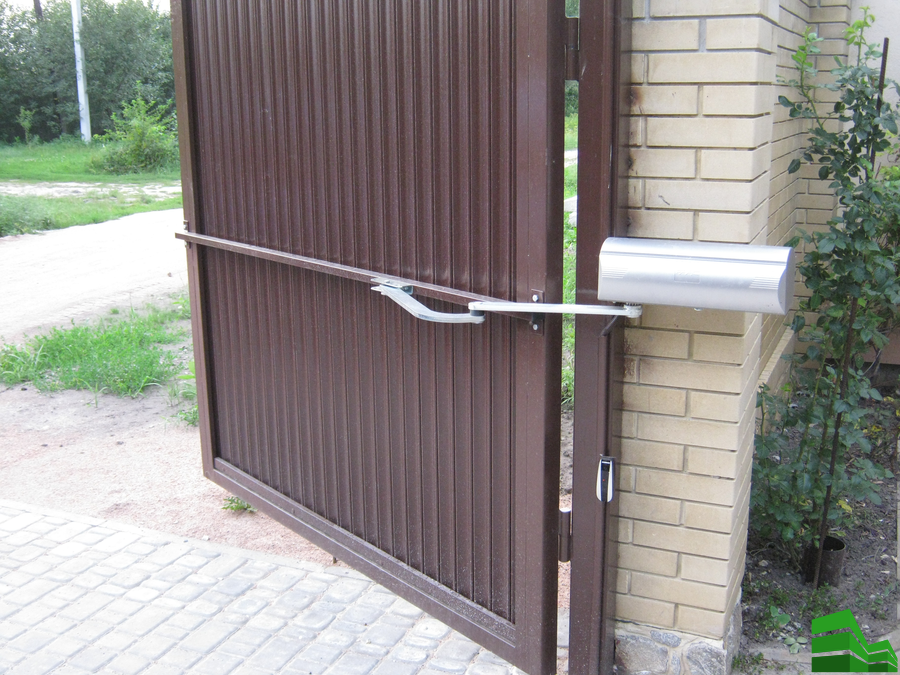

Во всех иных случаях имеет смысл выбрать тип привода рычажной
Данный вид привода самый популярный и доступный для использования ворот распашного типа. Во всех иных случаях имеет смысл выбрать тип привода рычажной.
Разобравшись с приводом, стоит начать непосредственно монтаж автоматики. Согласно инструкции данный процесс необходимо производить поэтапно, не отклоняясь от неё. Так, например, необходимо очень точно выверить место установки основания привода. Если такое основание бетонное или же кирпичное, его придётся дополнительно укрепить.
Опытные специалисты в области строительства советуют для начала эксплуатации линейного привода сохранить примерно 1 см запаса хода его штока. После того как этот запас установлен, необходимо отрегулировать плавность хода всего механизма. Если створки ворот двигаются плавно, стоит заняться регулировкой упоров или же специальной автоматикой с концевыми выключателями. Она должна останавливать створки при слишком быстром движении.
После того как автоматика будет смонтирована, её необходимо будет подключить к электричеству. После того, как система будет включена, нужно будет окончательно отрегулировать время работы створок, а также оснастить всю конструкцию фотоэлементами и сигнальными лампами. Обычно все системы автоматического открывания дверей комплектуются дополнительной резервной кнопкой для того, чтобы в случае необходимости можно было открыть ворота без использования пульта дистанционного управления.

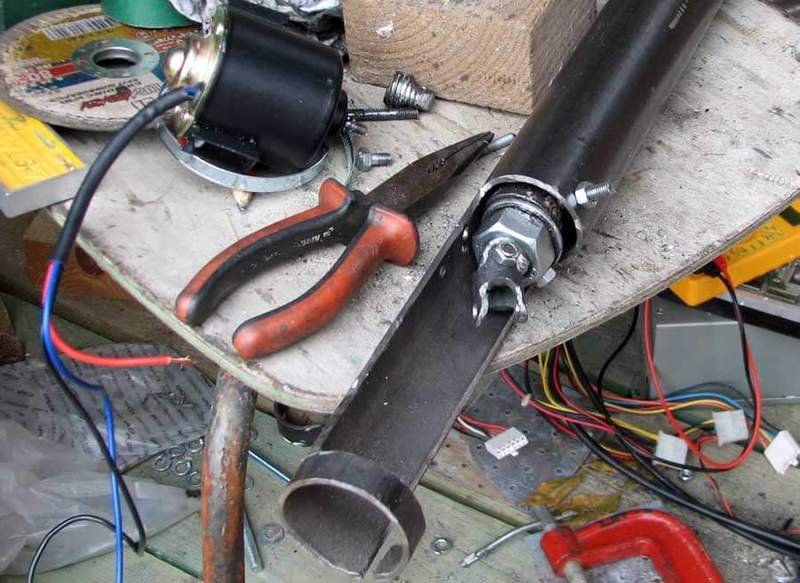

Сборка актуатора
Определение размеров актуатора
В основе актуатора лежит телескопический механизм. Чтобы его создать, вам понадобится пара металлических коллекторов. Один из них должен входить в другой без люфта. Подойдут трубы с квадратным и круглым сечением – это не сыграет особой роли. В полости не должно быть ржавчины, трещин, сколов. Поэтому рекомендуется приобретать трубы, которые не применялись в работе ранее.
Размеры труб и шпилек следует рассчитывать самостоятельно на основе предварительных замеров.
К примеру, имеется сложенный привод длиной 110 см с рабочим ходом 50 см. Тогда протяженность внешнего коллектора должна быть не больше 100 см, а внутри него будет вложен другой канал – еще меньше, 80 см.
Зато длина шпильки может быть от 110 см. На это влияет способ фиксации двигателя. При открытых воротах приводные трубы имеют перехлест в 30 см.
Сборка выдвижной части
Алгоритм сборки выдвигающейся части:
- Пропускаем через наименьший коллектор шпильку с закрученным метизом и устанавливаем ее в центральной части трубы. Последняя не должна иметь слишком большой диаметр;
- Равномерными усилиями обтачиваем метиз до полного вхождения в канал;
- Фиксируем все сварочным аппаратом. Внутри сваривать необязательно. Но, если есть желание, то можно сделать это через вырезанное отверстие;
- После закрепления метиза выкручиваем шпильку;
- На конце шпильки фиксируем опорную деталь с очищающим аппаратом, который закрыт с двух сторон;
- Подшипник должен беспрепятственно скользить по полости трубы. Между ним и стенкой канала пространство должно быть не больше 1 мм;
- Зажимаем опорный элемент на шпильке двумя метизами;
- Между гайками прокладываем пару шайб, чтобы предотвратить трудности с вращением;
- Смазываем шпильку литолом;
- Вводим шпильку внутрь наименьшего коллектора и закручиваем метиз;
Для проверки правильности сборки можно прогнать по всей длине трубы подшипник. Он должен передвигаться легко и не заклинивать.
Заглушки и шарнирные соединения
Теперь самое время заняться заглушкой. Она представляет собой стальную болванку. Ее размер немного меньше, чем диаметр коллектора.
Чтобы привод можно быть в любой момент отремонтировать, в канале следует сделать несколько отверстий.
К торцу пробки с помощью сварки нужно прикрепить металлические полоски с отверстием. Пространство между ними не должно быть больше толщины фиксатора на воротной створке.
Перед монтажом заглушки внутрь трубу можно положить 50-70 г литола. Далее подшипник установите в канал на 5 см, после чего не забудьте добавить смазки и заглушить коллектор.
Внешняя труба актуатора
Из коллектора полностью вытаскивают шпильку до тех пор, пока подшипник не будет упертым в гаечный метиз. Внутренний коллектор устанавливают во внешний, а шпильку закручивают 5-6 оборотов.
После этого монтажники выбирают метод фиксации двигателя. В идеале цилиндрический корпус мотора фиксируют внутри коллектора с помощью прижимных крепежей.
Если возникли трудности с поиском двигателя подходящего габарита, тогда можно приварить к задней части отрезок канала, металлической полосы или уголка. Таким образом, получится зафиксировать небольшой мотор любым доступным вариантом.
Установка мотора и окончательная сборка
Вал двигателя и шпильку соединяют вместе посредством муфты. Ее можно купить в магазине. Обычно она продается среди комплектующих для двигателя. Иногда можно самостоятельно ее создать, используя парочку маленьких трубочек. Они должны быть вложены друг в друга.
Повторно смазываем шпильку литолом и крепим мотор на площадке. Вращательными движениями сокращает длину спускового механизма до исходного положения. Далее уже всю поверхность внутреннего коллектора смазываем литолом и полностью складываем приводной механизм.
Если двигатель зафиксировать во внутренней части коллектора, тогда нужно его разместить на глубину 5-6 см. При этом желательно воспользоваться заглушкой, идентичной первой.
Проводку можно пропустить через отверстие, сделанное внизу коллектора. Главное, чтобы туда не попадала влага. Еще один участок для создания отверстия – сама заглушка. Независимо от выбранного метода рекомендуется установить сальниковые вводы.
Когда мы крепим мотор на площадке, мы должны приварить подшипник к ней. После этого обязательно следует убедиться в надежности и жесткости сооружения. А двигатель лучше оснастить защитным кожухом.
Когда все сделано, дело остается за малым – установить спусковые механизмы на необходимое место. В конце нужно соединить наконечники заглушек с крепежами на дверях и столбах. Для этого могут понадобиться метизы.
