Дымоход для газового котла: устройство, конструкция, диаметр

Варианты газоходов для загородного дома

Для отведения продуктов горения с относительно низкой температурой (до 120 °С), выделяемых газовыми котлами, подойдут следующие разновидности дымоходов:

• трехслойный модульный сэндвич из нержавеющей стали с негорючим утеплителем – базальтовой ватой;
• канал из железных или асбестоцементных труб, защищенный теплоизоляцией;
• керамические утепленные системы типа Schiedel;
• кирпичный блок со вставкой из нержавеющей трубы, укрытый снаружи теплоизоляционным материалом;
• то же, с внутренним полимерным рукавом типа FuranFlex.

Устройство трехслойного сэндвича для дымоудаления

Поясним, почему нельзя построить традиционный дымоотвод из кирпича или поставить обычную стальную трубу, подключив к газовому котлу. Отходящие газы содержат водяной пар, являющийся продуктом сжигания углеводородов. От соприкосновения с холодными стенками влага выпадает конденсатом, дальше события развиваются так:

1. Благодаря многочисленным порам вода проникает внутрь строительного материала. В дымовых трубах из металла конденсат течет вниз по стенкам.
2. Поскольку газовые и другие котлы с высоким КПД (на солярке и сжиженном пропане) работают периодически, мороз успевает прихватить влагу, превращая ее в лед.
3. Ледяные гранулы, увеличиваясь в размерах, вылущивают кирпич изнутри и снаружи, постепенно разрушая дымоход.
4. По той же причине стенки неутепленного стального газохода ближе к оголовку покрываются льдом. Уменьшается проходной диаметр канала.

Обычная железная труба, утепленная негорючей каолиновой ватой

Рекомендации по выбору

Поскольку мы изначально взялись установить в частном доме недорогой вариант дымохода, подходящий для монтажа своими руками, рекомендуем использовать сэндвич трубы из нержавейки. Установка других типов труб сопряжена со следующими трудностями:

1. Асбестовые и толстостенные стальные трубы тяжелы, что усложняет ведение работ. Вдобавок наружную часть придется обшивать утеплителем и листовым металлом. Стоимость и длительность строительства однозначно превысит сборку сэндвича.
2. Керамические дымоходы для газовых котлов – лучший выбор, если застройщик располагает средствами. Системы типа Schiedel UNI надежны и долговечны, но слишком дороги и среднестатистическому домовладельцу недоступны.
3. Нержавеющие и полимерные вставки применяются для реконструкции – гильзования существующих кирпичных каналов, возведенных ранее по старым проектам. Специально городить такую конструкцию невыгодно и бессмысленно.

Вариант газохода с керамической вставкой

Турбированный газовый котел тоже можно присоединить к обычному вертикальному дымоходу, организовав подачу наружного воздуха по отдельной трубе. Техническое решение стоит внедрять, когда в частном доме уже сделан газоходный канал, выведенный на крышу. В остальных случаях монтируется коаксиальная труба (изображена на фото) – это наиболее экономный и правильный вариант.

Заслуживает внимания последний, самый дешевый способ возведения дымоотвода: сделать сэндвич для газового котла своими руками. Берется нержавеющая труба, оборачивается базальтовой ватой нужной толщины и обшивается кровельной оцинковкой. Практическая реализация данного решения показана на видео:

Watch this video on YouTube

Дымоход твердотопливного котла

Режим работы дровяных и угольных отопительных агрегатов предполагает выброс более горячих газов. Температура продуктов горения достигает 200 °С и более, дымовой канал прогревается полностью и конденсат практически не замерзает. Но его замещает другой скрытый враг – сажа, оседающая на внутренних стенках. Периодически она возгорается, отчего труба может нагреться до 400—600 градусов.

Твердотопливным котлам подойдут такие типы дымоходов:

• нержавейка трехслойная (сэндвич);
• одностенная труба из нержавеющей либо толстостенной (3 мм) черной стали;
• керамика.

Кирпичный газоход прямоугольного сечения 270 х 140 мм гильзуется овальной нержавеющей трубой

Асбестовые трубы противопоказано ставить на ТТ-котлы, печи и камины – они трескаются от высокой температуры. Простой кирпичный канал будет работать, но из-за шероховатостей станет забиваться сажей, поэтому его лучше гильзовать нержавеющей вставкой. Полимерный рукав FuranFlex не пойдет – максимальная рабочая температура составляет всего 250 °С.

Как защититься от засорений

Со временем внутри дымоходов газовых котлов появляется налёт сажи и подтеки конденсата, смешанного с пылью. Периодически для поддержания сечения и соблюдения норм противопожарной безопасности трубу необходимо чистить.

Внимание! Сажа легко загорается и раскаляет стенки до 1200 градусов. Это способно привести к пожару или деформации гильзы трубы

Для эффективной прочистки на каждом повороте дымохода и у его основания предусматриваются прочистные дверцы. Очистка производится проволочным ёршиком, скребками.

Прочистные дверцы должны быть герметичными и не нарушать сечение трубы.

Монтаж дымоотвода

Осуществить вывод дымохода через стену можно двумя способами:

1. Трубы внутри помещения надо поднять на небольшую дистанцию от потолка, где и выводят их на улицу.
2. От патрубка котла сразу же в горизонтальном положении ведут трубы сквозь стену. Преимущество такого способа в том, что образуется меньшее количество колен, а это положительно сказывается на производительности дымохода.

Выполнять сборку сэндвич-трубы при монтаже вертикальной части дымохода можно в двух вариациях – «по дыму» либо «по конденсату».

Сборка дымохода «по дыму» и «по конденсату»

Осуществляя установку трубы по дыму газ и продукты сгорания движутся вверх, однако здесь придется столкнуться с таким негативным моментом, как образование конденсата, который скапливается в трубе. Этот метод обрел популярность в случаях, когда дымоход собирается через кровлю. Здесь практически вся труба располагается в доме, и конденсата образуется не так много.

Монтаж по конденсату — это способ установки, при котором труба своим расширенным окончанием направлена вверх.

При такой сборке конденсат просто стекает по трубе в стакан. Недостаток такого метода заключается в том, что дым может просачиваться, если участки на стыках плохо загерметизированы.

Частые проблемы и ошибки при установке

Опытные мастера отмечают наиболее часто встречающиеся ошибки при установке:

• выбор материала, не соответствующего типу топлива, ведет к ускоренному прогоранию труб;
• недостаточно прочное крепление секций к стенам и перекрытиям вдет к провисанию и деформации канала, снижению тяги, ускоренному оседанию сажи и конденсата, вплоть до разрушения отдельных секций.
• ошибки в проекте: недостаточная высота зонтика относительно конька, сужения сечения канала, избыток уступов и горизонтальных участков приводит к обильному образованию конденсата, отложению сажи и снижению тяги вплоть до образования обратной тяги.;

При аккуратном и качественном выполнении расчетов и монтажа этих проблем удается избежать.

Безопасность

Дымоходный канал не только обеспечивает тягу для процесса горения в газовом котле, но и создаёт безопасные условия для нахождения в помещении, удаляя из него вредные газы. Их наличие — прямой показатель неправильной работы дымохода.

Если в помещении чувствуется запах газа, а также продуктов сгорания, это значит, что горелка потухла или внутрь здания начал попадать дым.

В обоих случаях необходимо срочно остановить работу газового котла, проветрить помещение и провести ремонт дымохода.

Для обнаружения неисправности требуется пошагово проверить все элементы дымоходного канала на их соответствие существующим нормам работы.

Если решить проблему самостоятельно не удаётся, нужно вызвать для ремонта опытного мастера. Он сможет лучше разобраться в проблеме и качественно исправить дымоход для газового котла.

Зачем утеплять трубу дымохода

Если труба дымохода для котла охлаждается на холоде, то и температура исходящих газов понижается – а значит, снижается тяга. Эту проблему можно решить, утеплив трубу. Как утеплять, зависит от материала, из которого сделан дымоход:

Кирпичные конструкции штукатурят, а если чердак не утеплен, то используют каменную или базальтовую вату с фольгой сверху;
Керамические дымоходы защищены от холода минватой и керамоблоками, металлические утепляют любыми негорючими материалами;
Сложнее всего с асбестовыми конструкциями – они могут взрываться, если перегреются, поэтому утеплять их надо грамотно и осторожно.

Дымоходы для газового котла в частном доме: особенности выбора конструкции

Перед тем, как купить дымоход для газового котла, стоит лучше разобраться в его устройстве. Независимо от разновидности приборов, каждый вид состоит из определенных компонентов:

• основная труба для вывода дыма;
• набор патрубков для переходов;
• переходники, крепежные элементы и хомуты;
• тройники для устранения конденсата и отводы;
• телескопические трубки и наконечники.

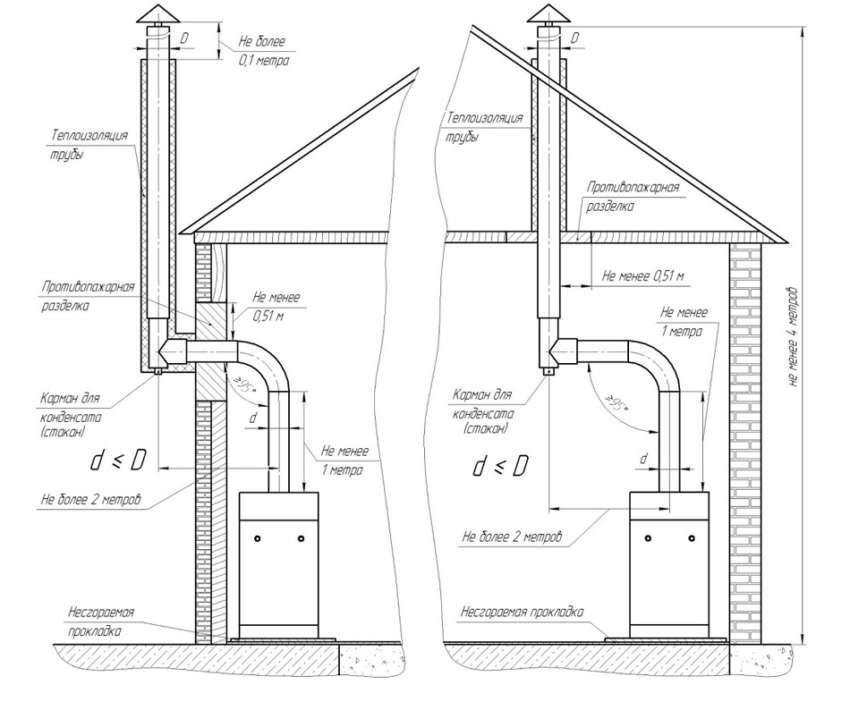

На схеме показаны все важные составляющие устройства и необходимые параметры

Для создания подобной конструкции могут использоваться разнообразные материалы. При правильном монтаже прибора на газовый котел будут обеспечены следующие параметры:

• высокий уровень КПД;
• безопасность жильцов дома;
• эффективность функционирования конструкции;
• комфортный микроклимат в помещении.

При установке важна высота изделия

Пожарные требования

Согласно СНИП, дымоход и каналы вентиляционные должны проверяться и производиться чистка:

1. Перед началом отопительного сезона — дымоходы, в которых котлы и нагревательные приборы работают сезонно.
2. Не менее одного раза в квартал — комбинированные и кирпичные дымоходы.
3. Не менее 1-го раза в год — асбестоцементные дымоходы и каналы, гончарные, сделанные из жаростойкого бетона.

Первичная проверка дымоходов газовых котлов должна коснуться таких моментов:

• правильность использования материалов, проводят согласно требованиям ДБН В.2.5–20;
• наличие засорений каналов;
• проверка перегородок, которые служат защитой горючим конструкциям;
• насколько отделены вентиляционные и дымовые каналы;
• насколько исправен и правильно расположен оголовок;
• проверка наличия нормальной тяги, этот параметр зависит от правильности постройки, в частности, влияние оказывает высота и сечение трубы (см. Как улучшить тягу).

Повторно производится проверка вентиляции и дымоходов на наличие засорений, их разделения и плотности, проверяется тяга:

• Проверка в первый раз и после ремонта вентиляций и дымоходов проводятся специалистами спец. организации при участии эксплуатационной организации. Полученные результаты вписываются в акт.
• В случае признания вентиляционных каналов и дымоходов газовых котлов негодными и не подлежащими эксплуатации, проверяющий обязан предупредить в письменной форме хозяина об опасности использования газовых приборов.
• Дымоход СНИП в частных домах позволяет владельцам прочищать вентиляционные каналы и дымоходы при наличии документа о прохождении инструктажа.
• Перед началом ремонта вентиляционных проходов и дымоходов газовых котлов эксплуатационная организация, которая является владельцем многоквартирного дома, обязана предупредить жильцов о начале ведения работ. После окончания ремонта все дымоходы и вентиляционные каналы следует подвергнуть проверке.

Требования для помещений при размещении в них газовых приборов

Дымоход должен отвечать установленным нормам!

СНиП 31-01-2003 — о многоквартирных жилых домах;

СНиП 41-01-2003 — изложено все о кондиционировании, вентиляции и отоплении;

СНиП 42-01-2002 — инструкции о газораспределительных системах;

СП 31-106-2002 — расскажет о создании проекта и строительстве одноквартирных домов, используемых для проживания;

СП 42-101-2003 — о строительстве и проектировании систем газораспределения из труб различных вводов.

О чем говорит буква закона:

Помещение, в котором будет размещен газовый водонагреватель и предусмотрен дымоход газового котла для отвода сгораемых продуктов, должно соответствовать определенным требованиям, регламентируется не только площадь, но и высотка потолков. Так, высота потолков должна быть не меньше 2-х метров. Объем площадей не меньше 7,5 м³ для установки одного прибора, и не меньше 13,5 м³ для двух агрегатов.
В помещении также должен быть оборудован вентиляционный канал

Следует предусмотреть в нижней части двери или стены решетку или проход между полом и дверью, где живое сечение должно быть не меньше 0,02 м².
Внимание: Недопустимо выводить дым в канал вентиляционный. На дымовых каналах запрещается устанавливать вентиляционные решетки.
В помещениях, имеющих стандартную вытяжку, компенсировать удаляемый воздух требуется за счет проникновения его снаружи помещения, а также за счет замещения из остальных площадей этой квартиры.
Внимание: При герметичной установке окон в помещении возможно отключение колонки из-за непостоянного поступления воздуха

Это связано с автоматикой самой колонки.
В ванной комнате и подсобных помещениях двери должны открываться наружу.
В помещении ванной комнаты установка розеток и выключателей категорически запрещается.

На что влияет диаметр дымохода

Диаметр дымохода или его сечение напрямую влияет на пропускную способность трубы. При ее недостаточности возможно задымление отапливаемого помещения.

Для начала уточним, что максимальная тяга возможна в дымоходах круглого сечения, то есть дымоходы из нержавеющей стали как раз и обеспечивают лучший отвод дыма.

Опять же, металлический дымоход имеет гладкие стенки, а значит, копоти и саже будет труднее «зацепиться», чем, например, за кирпичную поверхность.

Итак, раз мы определились, что сечение дымохода должно быть круглым, можно приступать к подбору оптимального диаметра или сечения дымохода.

Металлический, керамический или коаксиальный дымоход?

В частном доме трубы дымоходов для котлов, работающих на газу, могут быть металлическими, керамическими либо коаксиальными. Предпочтительный тип материала для дымоотводящей трубы, который подойдет для использования с конкретным котлом, обычно указывается производителем в технической документации.

Устройство дымохода

Наиболее распространенный вариант — металлический дымоход, который выдерживает рабочую температуру в 800 градусов. Обычно трубы таких дымоходных конструкций производятся из нержавейки, также в качестве материала изготовления может использоваться черный металл, покрытый цинком.

В целом стандартная конструкция состоит из нескольких составляющих: внутренний слой дымохода изготавливается из нержавеющей стали, поверх нее идет слой жаростойкой базальтовой ваты и тонкий железный кожух. В числе плюсов дымоходов из металла — высокая стойкость к механическим повреждениям, а также повышенная надежность, универсальный презентабельный внешний вид.

Керамическая труба для дымохода

Несколько меньшим спросом у потребителей пользуется керамика, которая способна выдерживать до 1200 градусов. Конструкция также состоит из трех слоев: керамической составляющей, слоя утеплителя и твердой оболочки из керамзитобетона. Отличается дымоходы из данного материала простотой и надежностью, легкостью монтажа, а также высокой пожаробезопасностью.

Коаксиальный дымоход ценится за внешний презентабельный вид и достаточно высокие рабочие характеристики

В целом конструкция данного типа обладает несколько специфической формой, за счет чего имеет важное преимущество — на внутренних его стенках не образуется конденсат. Данное свойство очень важно для газового оборудования, поэтому при выборе подходящего материала следует рассмотреть вариант покупки именно коаксиального дымохода

Схема: устройство коаксиального дымоходаВнимание! Кирпичные трубы подходят для твердотопливного, а не для газового оборудования. Поэтому для газовых котлов кирпичный старый дымоход в обязательном порядке должен быть переоборудован путем вставки вкладыша, изготовленного из металла, с последующим утеплением.

Монтаж и установка конструкции

Монтаж системы отведения продуктов горения осуществляется в зависимости от способа размещения конструкции. По типу размещения дымоотводы бывают:

• Внутри помещения;
• Снаружи помещения.

При монтаже внутри помещения очень важно соблюдать все правила пожарной безопасности. Для этого в тех местах, где труба проходит через перекрытия, устанавливают патрубки и укладывают слой теплоизоляции

Диаметр патрубка должен быть не меньше, чем дымоходная труба. Начинают монтаж снизу вверх, наращивая высоту трубы до нужной величины.

Для прочности конструкции труба крепится кронштейнами к стене.

Монтаж конструкции из кирпича осуществляется одновременно со строительством дома. Дымоотводы из кирпича отлично подходят для использования твердотопливных котлов, а их преимуществом является то, что они долго сохраняют тепло.

Внутреннее и наружное размещение дымохода

Устройство дымоотвода снаружи помещения не представляет никакой сложности. Для этого в проем стены выводится труба на расстояние 25 см. Далее конструкция собирается с помощью хомутов и кронштейнов, а места соединения обрабатываются специальным герметиком. Если в один дымоход будет подключаться два отопительных прибора, они должны работать поочередно.

Размеры всех отверстий необходимо подбирать с учетом диаметра трубы и толщины слоя теплоизоляции.

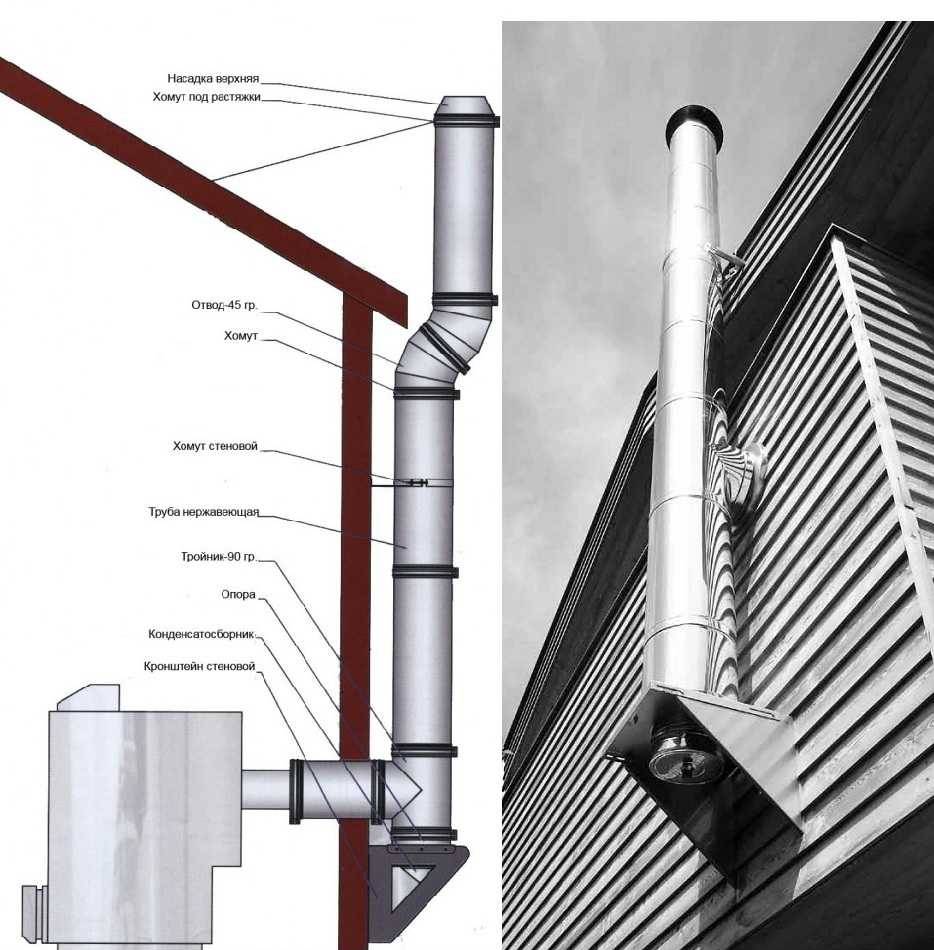

Конструкция системы для отводы дымовых газов в частном доме

Классическая схема построения дымохода:

1. Капельник. Нужен для сбора и отвода конденсата. Герметичная посудина со сливным краном в нижней точке.

Фото 3. Часть конструкции дымохода с капельником. Снизу можно заметить специальный сливной краник.

1. Тройник подключения прибора. Если дымоход не является насадным (не опирается всем весом на котёл), для подключения котла нужен тройник — т-образная врезка.
2. Труба. Она может быть заделана в кирпичную кладку или просто закрепляться на кронштейнах.
3. Прохождение через перекрытия или стену. Для соблюдения противопожарных правил дымоходы изолируются от деревянных конструкций разделочным утеплённым ящиком или распушкой кладки.
4. Утеплённый участок. Повысить тягу и уменьшить конденсатообразование позволяет утепление. Для этих целей подойдёт негорючий материал — базальтовая или каолиновая минеральная вата. Утеплять дымоход внутри здания не всегда рационально.
5. Оголовок-дефлектор или зонтик. Защищает от попадания дождя и снега внутрь канала, дефлекторы некоторых конструкций способны улучшить тягу и предотвратить задувание.

Устройство и принцип работы дымохода

Любой отопительный контур оснащен дымоходом. Его функции:

• вывод продуктов горения в атмосферу;
• обеспечение условий для полного сгорания воздуха.

При правильной установке дымоход для газового котла облегчает эксплуатацию и увеличивает КПД устройства, позволяет создать комфортный микроклимат в помещении, а также обеспечить надежную защиту человека от отравления угарным газом.

Дымоотвод состоит из трубы, соединительных фитингов, переходников, тройника для слива конденсата, отводов. Комплектация может меняться в зависимости от конструкции и материалов, из которых он выполнен.

Невзирая на сложность конструкции, принцип работы не отличается особой сложностью. Здесь работают законы физики: теплый подогретый воздух поднимается, а холодный опускается. Углекислый газ попадает в систему оборудования, благодаря температурной разнице снаружи и внутри образуется тяга, с которой он выходит вверх, в окружающую среду.

Из какого материала у вас стоит дымоход?

Нержавейка
90.91%

Асбестоцемент
9.09%

Другой материал
0%

Проголосовало: 11

Для открытой камеры сгорания

Открытая горелка считается самой простой. Состоит из самой горелки и змеевика, размещенного под ней. Теплоноситель поступает по трубам, проложенным в основе змеевика. Агрегат начинает работать под воздействием воздушных потоков, идущих из помещения. Для создания постоянной тяги трубу монтируют горизонтально внутри дома, а с наружной стороны протягивают верх до необходимой высоты, выводя над кровлей.

Для закрытой камеры сгорания

Здесь работает два типа трубных систем. По первой системе опасные вещества выходят из горелки, а по второй – воздушные потоки поступают внутрь, обеспечивая горение. Считается, что данный вид камер дымоотвода самый надежный и безопасный, так как под автоматическим контролем топливо полностью сгорает.

Основные требования к системе отведения продуктов горения

Дымоход для газового оборудования выполняет сложную функцию отведения дыма и газа. От того, как будет функционировать устройство, зависит не только экономичность и срок службы котла, но и безопасность людей. Основные требования к системе отведения продуктов горения и присоединения к газовому оборудованию установлены в нормативных документах СНиП:

• Устанавливать дымоход нужно только в вертикальном положении;
• Диаметр трубы рассчитывается согласно инструкции по эксплуатации котла, исходя из его мощности;
• На один дымоотвод разрешается подключать два отопительных прибора;
• Запрещается на один дымоотвод подключать два разных вида (газовый котел и дровяной камин);
• Кирпичные конструкции следуют возводить из морозостойкого кирпича либо глиняного кирпича;
• Устанавливать конструкцию лучше во внутренней капитальной стене дома;
• При установке конструкции в наружной стене, толщина кирпича должна быть не менее 65 см;
• Горизонтальный участок конструкции можно сделать не больше, чем один метр;
• Сечение дымохода должно быть не меньше, чем сечение патрубка;
• Обязательное наличие теплоизоляции из жаростойкого волокна;
• Запрещается устанавливать на дымоотводе грибки и флюгеры;
• Высота трубы над крышей должна быть не менее полметра от конька.

Устройство дымохода для газового котла

При использовании современных газовых котлов, дымоходы из кирпича необходимо гильзовать, для защиты от воздействия кислотной среды.

Виды систем дымоотвода: какой дымоход выбрать

Установка системы утилизации продуктов горения на газовый котел способствует эффективному функционированию оборудования и всей системы отопления, безопасному и комфортному обогреву, а также безотказной работе котла. Перед тем как купить дымоход для газового котла, нелишне будет получить консультацию специалиста о существующих вариантах дымоотводов и целесообразности их применения.

Дымоход из стальных труб на крыше частного дома

Виды дымовых каналов к газовым котлам:

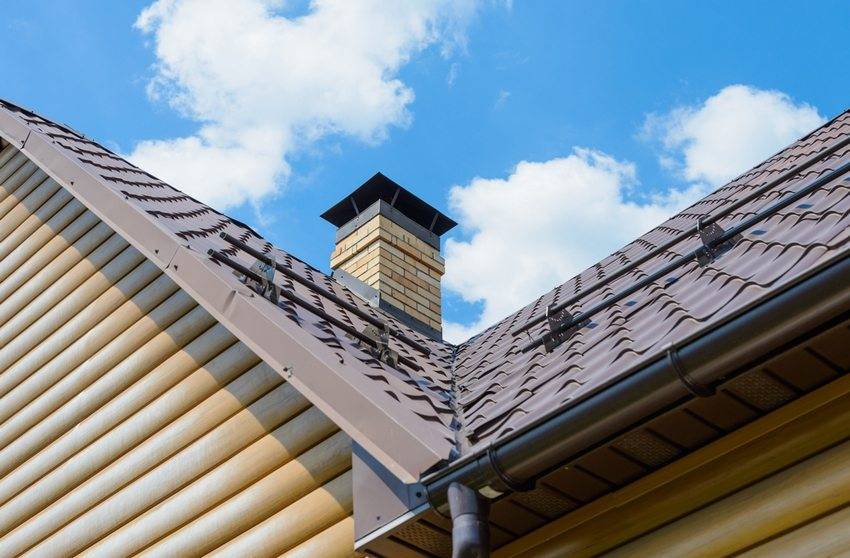

кирпичный дымоход — его сооружение планируется еще на стадии строительства дома и под него устраивается фундамент. Обязательным условием является гладкая поверхность внутренних стен дымоотвода. Следует заметить, что сооружение должно обладать устойчивостью к действию кислоты, которая образуется вследствие конденсации пара. В противном случае будет происходить быстрое разрушение кирпичной трубы для дымохода. Применяют в комплексе с керамическими или стальными вкладышами. Кирпичные дымоходы для газовых котлов отличаются сложным устройством, длительностью возведения и затратной стоимостью. По техническим показателям они во многом уступают появившимся современным дымоотводным системам;

• конструкция из нержавеющей трубы — такой вариант дымохода обладает высокой стойкостью к действию химической среды и механическим повреждениям. Система выполняется в виде сэндвич-конструкции: когда во внешнюю трубу вставляется труба с меньшим диаметром. В свободное пространство между ними укладывается огнестойкий материал — базальтовая вата. Изготовителями предлагается широкий выбор моделей дымоходов;

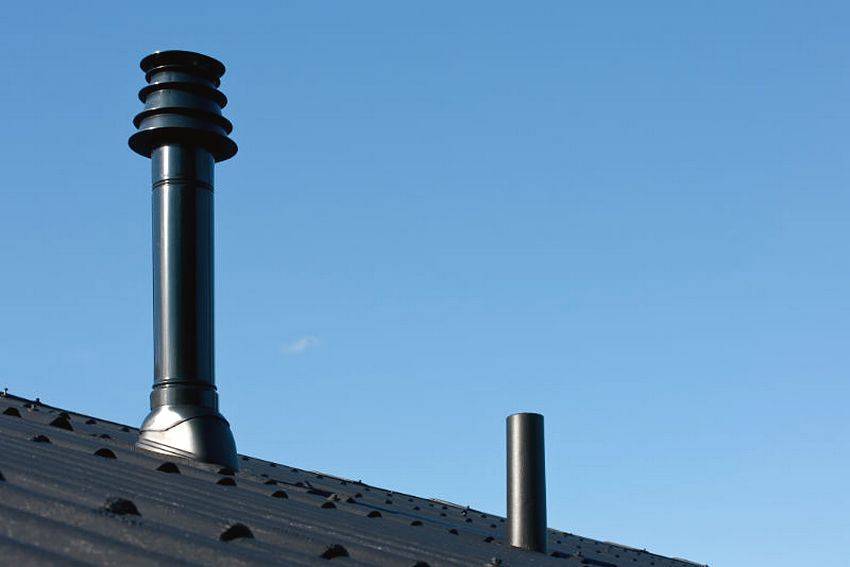

• коаксиальный дымоход — конструкция собрана по принципу «труба в трубе»: по одной трубе забирается воздух для горения, по другой — выводятся продукты сгорания. Такая система обладает высокими техническими характеристиками, способствующими повышению безопасности всего газового оборудования и увеличению его эффективности. А благодаря тому, что цикл горения происходит вне помещения, котел с коаксиальным дымоходом является экологичным оборудованием;
• дымоход из керамических труб — представляет собой керамические блоки с теплоизоляцией, установленные в бетонном каркасе. Такая системы дымоотвода устойчива к колебаниям температуры, водонепроницаема, пожаробезопасна и имеет высокую механическую прочность. Основное требование при монтаже — качественная стыковка керамических модулей.

Дымоходы из кирпича используются в комплексе с керамическими или стальными вкладышами

Какую трубу для дымохода лучше использовать — каждый решает исходя из своей конкретной ситуации. Главное, выделить слабые и сильные стороны любого варианта. Независимо от того, какому типу дымохода вы отдадите предпочтение, его проектирование и монтаж должны соответствовать СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование». Изучив эти нормативы, можно узнать как правильно установить дымоход на газовый котел.

Конструкции котлов и вывод дымовой трубы

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме

При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода

Для разных типов камеры сгорания подходят разные типы дымоходов

Камера сгорания у газовых котлов бывает двух типов:

• открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
• закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

• внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
• наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу

При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.
