Дымоход для газового котла своими руками

Частые ошибки во время установки

Наиболее частыми ошибками считаются:

1. Неквалифицированно установлена высота и сечение дымовой трубы.
2. Низкий уровень теплоизоляции при установке наружного газохода либо в переходном проеме на чердаке.
3. Нарушение норм пожаробезопасности при возведении газоходов.
4. Трубный участок от котла заведен в кирпичный газоход без гильзования, что ведёт к повреждению такого отверстия.
5. Монтаж железных газоходов исполнен из металла, не надлежащего качества и низкой толщиной стенок, неспособного сопротивляться агрессивной среде и очень высокому температурному режиму.
6. Конструкция не имеет специальной модели с оголовком против обледенения.

Особые преимущества

Рассматривая основные положительные качества коаксиальных дымоходов, следует еще раз отметить, что такую ​​конструкцию нельзя подключать ко всем типам отопительных котлов. Для максимально качественной эксплуатации такого дымохода следует учитывать, что его необходимо устанавливать с отопительными котлами с закрытой камерой сгорания с наддувом. Это встроенный вентилятор, который позволяет всей системе дымоудаления работать чрезвычайно эффективно. Такие котлы могут быть как напольными, так и настенными.

Самым главным преимуществом коаксиального дымохода является простота конструкции системы и установка каменки в любом необходимом месте.

Рассмотрим подробно все неоспоримые преимущества:

1. Горизонтальное расположение камина. Просверливать крышу для удаления продуктов сгорания необязательно. Труба выводится через ближайшую к котлу стену или окно.
2. Коаксиальная вытяжная система не подключена к воздуху в помещении. Во время работы котла в помещении не сжигается кислород, а газы монооксида углерода не попадают во внутреннее пространство помещений, как в случае с обычными газовыми котлами.
3. Воздух, забираемый с улицы, попадает в нагретую камеру сгорания. Это возможно благодаря тому, что он проходит между внешней и внутренней трубой, по которой горячий выхлопной дым выходит наружу. Это позволяет повысить КПД отопительного котла.
4. Коаксиальный дымоход прост в установке, работа не требует особых знаний и серьезной перепланировки для организации дымохода. Благодаря такому отводу дымовых газов в квартире можно установить отопительный котел.
5. Коаксиальный дымоход имеет отличную степень защиты от возможных пожаров. Это достигается за счет охлаждения всей системы свежим наружным воздухом, который проходит через канал между трубами.
6. Для такого камина нет необходимости организовывать отдельную оборудованную котельную. Любой котел, настенный или напольный, можно установить в удобном для вас месте: на кухне, в подвале, в пристройке, в кладовой.

Особенности монтажа

Камин горизонтального типа довольно прост в установке, к тому же он занимает гораздо меньше места. Чтобы получить работу максимально качественно, нужно соблюдать ряд требований:

1. Наружная труба должна находиться на высоте 2 метров над землей.
2. Расстояние от трубы до дверей, окон, вентиляционных каналов и т.д. По вертикали и горизонтали должно быть не менее 0,5 метра.
3. Если над вентиляционным отверстием есть окно, расстояние от его нижней части должно быть не менее одного метра.
4. Под коаксиальной трубой должно быть свободное пространство не менее 1,5 метра. На этом расстоянии не должно быть препятствий, столбов, стен или заборов.
5. Если нет приемника для сбора конденсата, трубу нужно укладывать с уклоном к земле. Его угол должен составлять от 3 ° до 12°.
6. запрещено вести канал в любом другом месте, кроме улицы.
7. Если газовые трубы и части дымохода проходят рядом, необходимо выдерживать между ними расстояние 20 см.

Дымоход можно разместить под навесом или под балконом. Чем ближе дымоходное отверстие к балкону, тем длиннее должна быть внешняя часть трубы. Бытует мнение, что при горизонтальной схеме монтажа длина дымохода не должна быть больше 3-х метров. Это не всегда правда. Некоторые виды оборудования имеют длину 4-5 метров.

Чтобы установить коаксиальный дымоход своими руками, нужно запастись необходимыми материалами. Список инструментов может варьироваться в зависимости от ситуации, но чаще всего необходимы следующие инструменты:

• сами трубы;
• соединительный адаптер между дымоходом и котлом;
• рубашка, колено;
• фиксирующие зажимы для эффективной фиксации деталей.

Установка и эксплуатация

Монтаж и правильное подключение системы к котлу — несложный процесс. Чтобы установить горизонтальный дымоход, нужно следовать пошаговой инструкции:

1. Во-первых, нужно поставить на место газовый котел и на внешней стороне стены здания наметить центр предполагаемого выхода трубы.
2. Теперь необходимо временно снять котел и проделать отверстие в опорной стене с помощью перфоратора и фрезы. Его диаметр должен быть на 20 мм больше, чем размер внешней трубы.
3. К выходу котла необходимо подключить переходник. При подключении использовать уплотнительную прокладку. Затем с помощью шурупов или саморезов прикрепите переходной фланец к поверхности котла.
4. Шланг необходимо подсоединить к внешнему штуцеру адаптера. Чтобы создать надежное решение, не используйте герметики.
5. обязательно проверьте герметичность соединений и крепление крепежных элементов. Если все сделано правильно, труба вводится в дыру в стене.
6. Теперь котел можно вернуть на прежнее место и закрепить на стене. Дымоход необходимо устанавливать с уклоном 3-5 градусов в сторону улицы. Его следует закрепить в стене небольшими камнями.
7. Отверстия между наружным кожухом и стеной необходимо заделать полиуретановым герметиком.

Качественная вентиляция

Хотя отходы выходят через герметичный канал, а забор воздуха происходит снаружи, необходимо обеспечить хорошую вентиляцию помещения, в котором находится котел. Это позволит поддерживать идеальный уровень влажности в помещении, что положительно скажется на работе оборудования и продлит срок его службы.

Какой бы качественной ни была система, через некоторое время она может выйти из строя. Если в котельной случится небольшая неисправность, при хорошей вентиляции окись углерода выйдет наружу естественным образом. В этом случае значительно снижается риск отравления газом.

Коаксиальный дымоход надежен, эффективен и прост в установке. Чтобы система работала эффективно, необходимо соблюдать требования по установке и соблюдать инструкции по эксплуатации.

Естественное и принудительное проветривание котельной

По способу обновления воздушного пространства выделяют естественную и искусственную (или принудительную) вентиляцию.

Естественная вентиляция функционирует без использования вентиляторов, её эффективность обусловлена исключительно естественной тягой, а, следовательно, погодными условиями. На силу тяги влияют два аспекта: высота вытяжного столба и разница температур между помещением и улицей. При этом температура воздуха на улице обязательно должна быть ниже той, что в помещении. Если это условие не соблюдается, возникает обратная тяга и проветривание котельной не обеспечивается.

Принудительное проветривание предусматривает установку дополнительных вытяжных вентиляторов.

Обычно эти виды комбинируются в одну вытяжную систему котельной

При её расчёте важно учесть, что вытягиваемый на улицу воздух по объёму должен быть равен нагнетаемому в помещение. Чтобы обеспечить выполнение этого условия, устанавливают обратные клапаны

Проверка тяги

Устройство вытяжки

Параметры дымохода в первую очередь определяются тягой – без неё это уже не дымовая труба, и чем она сильнее, тем лучше. Качество этого показателя зависит от:

• Диаметр дымовой трубы. Нагретые газы быстрее выветрятся, но если сечение будет слишком большим, то они будут оседать внутрь. Но при маленьком сечении есть опасность попадания конденсата в котельную.
• Если скопляется много сажи, уменьшается диаметр, а это замедлит вывод продуктов сгорания.
• Очень важна герметичность. Без неё холодный воздух из трещин будет мешать подъёму нагретых веществ.
• При повышенном атмосферном давлении тяга уменьшится и это следует учитывать.

Для проверки тяги можно использовать простые способы:

• Если в котельной есть запах дыма, значит, вытяжка плохая.
• Можно использовать газету или любую тонкую бумагу – при поднесении к вентиляционному каналу она должна затягиваться.
• И, наконец, огонь – можно зажечь свечку или зажигалку . пламя очень хорошо реагирует на тягу.

Рекомендация. Если вы решили проверить тягу, обязательно отключите котёл. Также советуем узнать, как произвести расчет вытяжки.

При обнаружении проблем канал нужно чистить, но ни в коем случае нельзя этого делать металлической щёткой. Царапины на металле или керамике будут способствовать задержанию сажи на стенках. Это можно сделать обычной щёткой или просто намотанной на палку тряпкой. Некоторые при этом пользуются зелёными ветками деревьев, но этого лучше не делать – листья отрываются и засоряют трубу.

Запрещено:

1. Выполнять каналы из неплотных, пористых, шлакобетонных и других материалов;
2. Проводить прокладку дымоотводящих труб от печей/приборов через жилые комнаты;
3. Устанавливать шибер при присоединении приборов, имеющих стабилизаторы тяги, к самому дымоходу;
4. Устанавливать выход дым.канала через наружные стены:

— в подъезды, переходы крытые, арки;

— в закрытые балконы, эркеры, лоджии;

— в зданиях-памятниках, без разрешения спец.ведомства, которыми они охраняются;

— через стены зданий, выходящих на улицы/площади, имеющие градостроительную, историко-архитектурную ценность;

— в зданиях, в которых запрещена установка газ.приборов согласно ДБН№В.2.2-9, СНиП№2.08.01, СНиП№2.04.05.

Отверстия дым.каналов на наружной стене зданий при выходе продуктов сгорания от отопительного устройства через наружную стенку без вертикальн. канала, следует размещать согласно с инструкцией по монтажу газ. оборудования изготовителя, но на расстоянии, не менее, указанных в следующей таблице:

Проверка дымоходных труб должна происходить не меньше двух раз за отопительный сезон и обязательно высококвалифицированными работниками. Также ими должно проводиться и обследование самих дымоходов.

Дымоход для газового котла по СНиП работать будет всегда качественно и самое главное с учетом всех законодательных норм!

Заказать или изготовить собственными силами

Собственник котла сам должен принять решение о том, чтобы заказать систему профессионалам либо сделать ее самому. Конечно же, самостоятельный монтаж сэкономит домашний бюджет, тем более, что конструкция очень проста и под силу домашнему мастеру, имеющему навыки работы с металлом и слесарными инструментами и способного работать на высоте.

В противном случае лучше обратиться к специализированной организации и воспользоваться услугами профессионалов. Тем более, что данная работа будет проверяться органами пожарного надзора с оформлением акта допуска в эксплуатацию, без чего котел просто не будет подключен к газовой магистрали.

Устройство и принцип работы

На современном рынке можно найти огромное количество моделей твердотопливных котлов, но их устройство и принцип работы мало чем отличаются. Любое оборудование для обогрева помещений состоит из следующих деталей:

• камера для сгорания топлива;
• дымоход;
• камера для сбора золы;
• змеевик или теплообменник.

Простейшие модели твердотопливных котлов чем-то напоминают буржуйку. После сгорания дров пламя нагревает трубы с водой, жидкость нагревается и поступает в двухконтурную систему отопления. Коэффициент полезного действия у моделей невысокий, а расход топлива значительный.

Современные агрегаты имеют усовершенствованную конструкцию, они оснащаются автоматикой, которая регулирует процесс горения. После сгорания топлива нагретая вода подаётся циркуляционным насосом к радиаторам. Отопительные приборы отдают часть тепла, жидкость охлаждается и поступает по обратному трубопроводу в котёл. Современные системы отопления часто оборудуются расширительным баком закрытого типа, что позволяет избежать испарений воды во время нагревания.

В процессе сгорания дров образуется дым, который отводится на улицу при помощи дымохода. Через некоторое время на стенках этой конструкции оседает сажа, что приводит к уменьшению диаметра трубы и ухудшению тяги. Для очистки дымохода от загрязнений используются специальные отверстия с заслонками. Сажу удаляют с канала при помощи специальных ершей или щёток.

Повысить коэффициент полезного действия твердотопливного котла помогает автоматика:

• температурный датчик срабатывает при понижении температуры теплоносителя, он подаёт сигнал на пульт управления для включения вентилятора;
• манометр подаёт сигнал при увеличении давления, выше нормальных показателей;
• для предотвращения аварийных ситуаций в системе установлен стравливающий клапан;
• циркуляционный насос начинает перекачивать воду после нагревания теплоносителя в котле до определённых температурных параметров.

Эффективность котла зависит от вида используемого топлива. Если агрегат предназначен для работы на дровах, то нельзя использовать уголь или пеллеты. Использовать недостаточно просушенные дрова также не рекомендуется, они дают мало тепла, но образуют много сажи и водяного пара.

Пошаговая инструкция по сооружению дымоотводящей системы

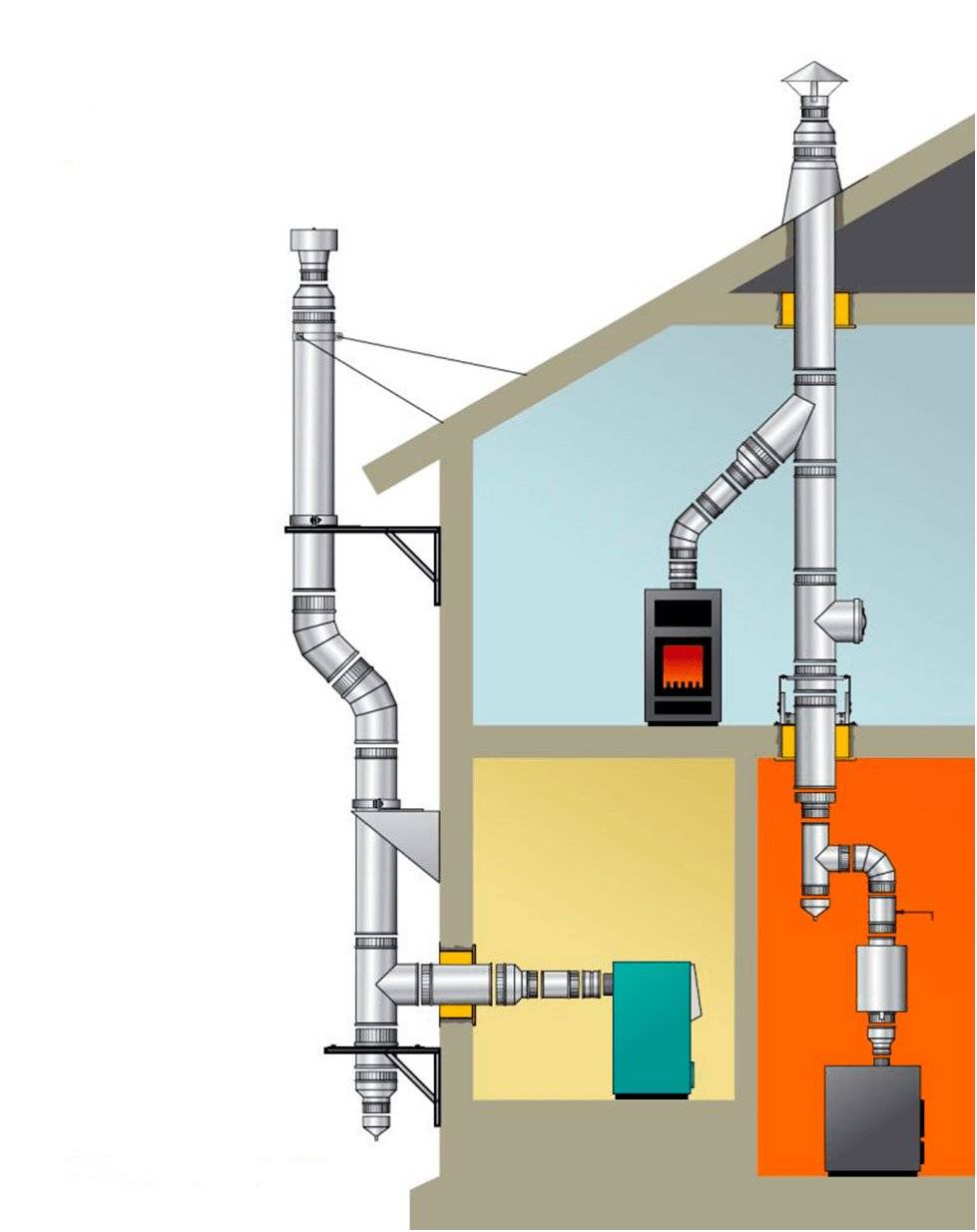

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

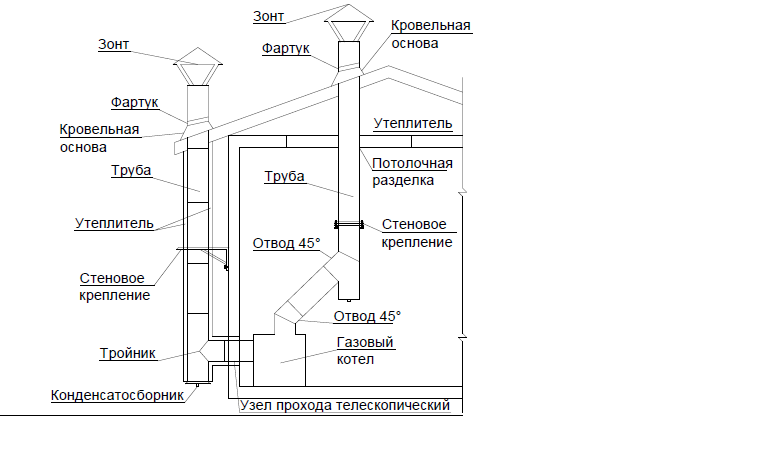

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

• намечаем в перекрытиях и крыше отверстия для трубы;
• сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Как установить оборудование

Бойлерная в частном доме используется для отопления помещения и нагревания воды. Для этого устанавливают специальные аппараты, работающие на разном топливе: дизеле, газе, дровах.

Место установки оборудования зависит от мощности котлов:

• до 60 кВт— допустимо размещение на любом этаже, в любом помещении;
• 60-150 кВт — такие установки размещают отдельно, чаще всего на первом или цокольном этаже, а также в подвале;
• до 350 кВт — котлы такой мощности необходимо размещать на цокольном этаже или в подвале, а еще лучше — в отдельно стоящем техническом здании.

В нормативных документах также обозначены размеры помещения, где можно установить котел. Так, его высота должна быть не меньше 2,5 метров, площадь — больше 6 м2, а объем — от 15 м3.

Устанавливая газовое отопительное оборудование, помните, что оно относится к взрыво- и пожароопасному. При оформлении внутренней отделки не используйте горючие материалы, а оборудование располагайте на расстоянии от стен или используйте защитные перегородки. Так, в деревянных домах, относящихся к объектам повышенной пожароопасности, отопительные установки необходимо располагать на расстоянии больше 40 см от стен. Установив защиту из асбестового картона, можно сократить это расстояние в два раза.

Также нормативами продиктовано правило, относящееся к основным стандартам — наличие естественного света. Не ограничивается ни форма окон, ни их количество, только площадь: 0,03 м3 на каждый кубический метр помещения. Окно обязательно должно быть распашным и открываться наружу. Это правило касается и дверей — они тоже должны открываться наружу. Это необходимо, чтобы сократить потери при возможном пожаре или взрыве: так взрывная волна вырвется на улицу, нанеся помещению и всему дому меньший ущерб.

Вне зависимости от модели оборудования, необходимо обустроить вентиляцию — естественную или принудительную, а также подачу воды и ее слив из котельной.

Виды дымоходов

Рассмотрим актуальные в настоящее время способы выполнения дымоходов и вытяжки для газового котла в частном доме.

Кирпичный

Кирпичный вариант дымоотвода для газового котла сегодня встречается все меньше. Если такой встречается, то скорее всего он уже был смонтирован и хозяин решил сэкономить и использовал уже готовый.

Такой вариант обладает многими отрицательными сторонами:

• конструкция очень тяжёлая и массивная;
• обладает слабой тягой;
• на поверхности скапливается много конденсата, что приводит к уменьшению срока его службы;
• из-за не ровностей стенок канала при низких температурах возникает эффект обратной тяги.

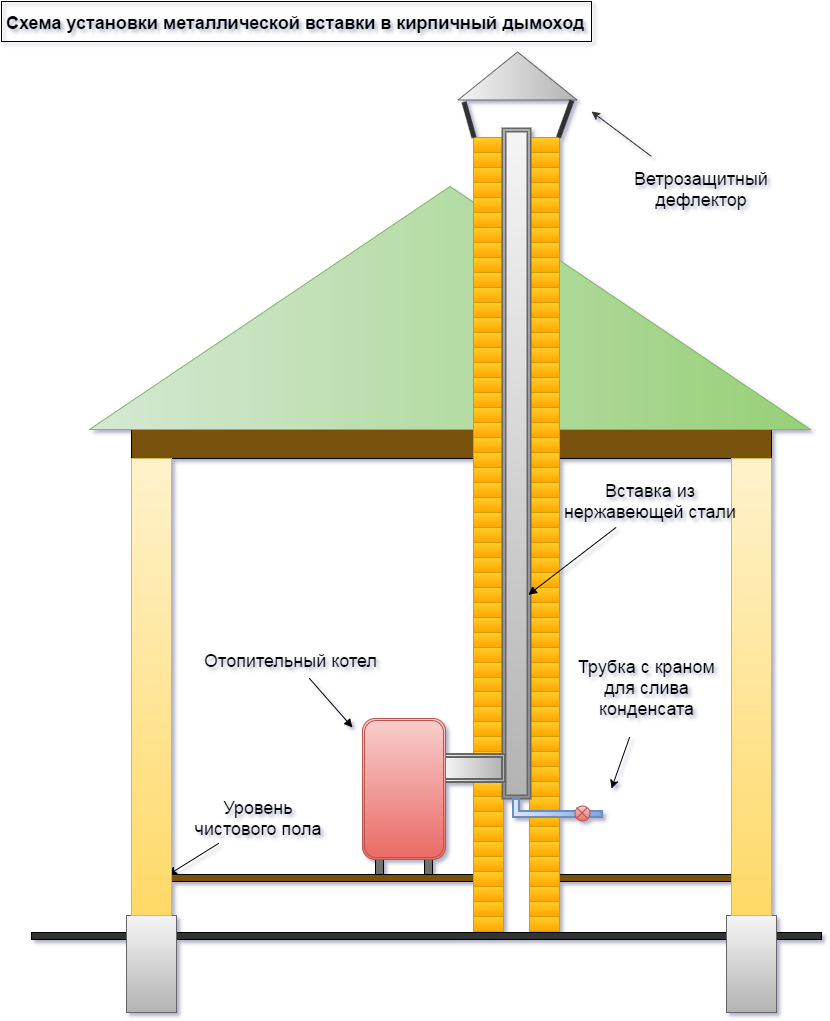

Исправить многие проблемы может металлическая труба из нержавейки. Ее необходимо вставить внутрь. Кирпичная кладка станет хорошей защитой, и дымоход прослужит долго.

Оцинкованная труба

Самый популярный вид конструкции из данного материала. Производителями представлен большой ассортимент этих дымоотводящих конструкций. Отмечается их отличное сопротивление от различных механических повреждений и агрессивных сред.

Конструкция довольно проста при монтаже, представляет собой так называемый «сэндвич», так как состоит из сборных элементов (труб) двух различных диаметров, они при монтаже просто монтируются одна в другую. Зазоры между элементами заделываются базальтовой ватой.

Хозяину дома только потребуется приобрести все составляющие согласно проекта дымохода. Можно самостоятельно разработать небольшой эскиз дымоотвода и отправляться для комплектации всей конструкции.

Коаксиальный дымоход

Самая прогрессивная конструкция для устройства дымохода загородного дома. Для такого дымоотвода требуется монтаж коаксиальных котлов, так как сгорание происходит по закрытому типу. Забор воздуха такого котла выполняется с улицы, а не из внутреннего помещения дома.

Сам дымоход состоит из двух труб, которые расположены одна в другой. Забор воздуха происходит через внешнюю трубу, а продукты сгорания выводятся через трубу меньшего диаметра.

Большим плюсом считается простота монтажа. Просто через стену устраивается выход коаксиального дымохода.

Эту конструкцию даже с натяжкой можно назвать дымоходом, так как этот вариант не требует приобретения и долгого монтажа всех составляющих элементов первых двух вариантов.

К минусу можно отнести только то, что монтаж можно выполнить только в частных домах. Коаксиальные котлы для монтажа в многоквартирных домах возможны не во всех регионах, перед работой требуется консультация в газовой службе региона строительства.

Керамический

Такие дымоходы обладают большим сроком службы – до 30 лет.

Также у такого варианта есть свои недостатки:

• большой вес;
• для эффективной работы монтаж должен быть выполнен строго вертикально.

В качестве вытяжки для газового котла в частном доме может служить вентиляционная система. Также можно выполнить монтаж трубы из металла или асбеста.

Нержавеющая сталь

Производители дымоходов из стали предлагают сегодня два варианта обустройства дымоотводов:

• Одностенная труба.
• Сэндвич.

Попробуем разобраться, какой выбрать вариант. Здесь разница в цене очень большая. Стоит ли переплачивать?

Начнем с работы современных газовых котлов. Известно, что КПД их высокое, а значит температура отработанных газов выходящих из котла не высокая. В результате конденсат будет образовываться всегда. Избавиться от конденсата или уменьшить его количество можно, если дымоотвод будет хорошо утеплен.

Тогда очевиден вывод, что сэндвич трубы подойдут лучше. Стенки такой трубы двойные, а между ними находится слой утеплителя. Но и с таким вариантом образуется конденсат, если зимой температура на улице достаточно низкая, а монтаж выполнен снаружи дома. Поэтому утеплять дымоход все же придется.

Поэтому выбор варианта можно сделать в зависимости от региона проживания. Если все равно придется утеплять дымоотвод, то перед покупкой определите затраты для нескольких вариантов.

Если решили утеплять сэндвич, то уменьшить стоимость дымохода можно купив трубу, у которой внешняя стенка оцинкованная сталь.

Проверка тяги в дымоходе после монтажа

Корректная и эффективная работа котла может протекать только при наличии хорошей тяги, которая создается профессионально выполненным газоходом.

Почти все современные модификации котлов оснащаются автоматической системой защиты, отключающей котел при низкой тяге в топке.
Перед розжигом котла пользователь должен самостоятельно проверять наличие тяги, то можно выполнить следующими вариантами:

1. С применением анемометра — специальный измерительный прибор для измерения тяги в топке котла. Достаточный уровень тяги для безопасной работы котлоагрегата — от 2 до 30 Па.

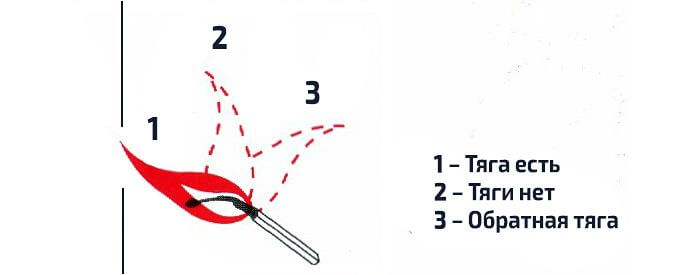

2. С использованием спички или открытого пламени свечи. Ее подносят в окошко топочной камеры, пламя от свечи должно втягиваться в топку.
3. Кроме того в процессе обслуживания котла потребуется проводить проверку работоспособности датчика тяги. Для этого помещают рядом с датчиком небольшое зеркало. При нормально работающем устройстве поверхность зеркала не должна запотевать при включенном котле или колонке.

Как выбрать и подключить радиатор

Магазины сантехники пестрят значительным разнообразием различных радиаторов, из которого нужно выбрать наиболее приемлемый вариант.

Чаще всего речь идет о следующих разновидностях:

• алюминиевые;
• биметаллические;
• стальные панельные и трубчатые;
•  чугунные.

Также можно встретить более дорогие дизайнерские разработки, которые используются не очень часто.

Самым высоким уровнем теплоотдачи славятся секционные алюминиевые радиаторы. Практически такие же показатели у биметаллических изделий. Отличаются они тем, что при изготовлении алюминиевых батарей используется цельный сплав, а биметаллические имеют внутренний трубчатый каркас из стали. Это позволяет эксплуатировать изделия данного типа внутри систем отопления многоэтажных домов, для которых характерно высокое давление.

Частные дома рекомендуется комплектовать стальными или панельными радиаторами, теплоотдача которых практически такая же, как и алюминиевых приборов. Организованные таким образом системы способны прослужить не менее 20 лет. Общим качеством изделий из алюминия и стали является возможность их автоматической регулировки, для чего используются автоматические вентили. Что касается чугунных радиаторов, то использовать на них такой подход бессмысленно из-за высокой инерционности материала.
