Ошибка №6. Пытаться сэкономить на профилях и креплениях
Неправильно: пытаться сэкономить, заменяя одни профили другими и используя самодельные крепления и соединения. Нам часто кажется, что незачем брать фирменные крепёжные элементы – профили можно просто скрутить саморезами, соединительную полоску врезать из другого профиля, «отогнуть», «притянуть» … На все эти разнообразные варианты у нас один совершенно чёткий ответ: так делать нельзя! Потому что никто не проводил испытаний таких «конструкций» на прочность.
Даже простой визуальный осмотр в абсолютном большинстве случаев показывает: все это гораздо менее надёжно, чем специально предусмотренный крепёж. Делать потолок таким способом – просто опасно.
Правильно: использовать предусмотренные в комплектной системе соединения и крепёж. Все элементы комплектной системы прошли испытания на предельные нагрузки, долговечность, устойчивость к различным воздействиям. Для соединения профилей в одном уровне непременно требуются КНАУФ-соединители одноуровневые, или в простонародье — «крабы» и ничто другое. Для соединения в двух уровнях – КНАУФ-соединители двухуровневые. Для наращивания потолочных КНАУФ-профилей ПП 60х27 в длину – КНАУФ-удлинитель профилей 60х27.
Только комплектная система обеспечивает требуемую надёжность потолка, под которым вы будете ходить и спать спокойно.
Как сделать двухуровневый потолок из гипсокартона методом обратной фиксации
- На потолок и стены наносим разметку, согласно проекту будущей конструкции.
- Закрепляем по линиям на потолке и стенах направляющий профиль. При необходимости изгибов делаем надрезы на смежных сторонах.
- Отмечаем места крепления потолочного профиля с шагом 0,4 метра.
- Проводим проекции профильных осей и ставим в этих местах пружинные подвесы с шагом 0,6 метра. В качестве крепежей используем анкерные дюбеля. А вот дюбель-гвозди использовать нежелательно. Пластиковая основа при нагревании размягчается, потому в случае пожара у вас в квартире или этажом выше потолок просто упадет на голову.
- Нарезаем из потолочного профиля отрезки по высоте второго яруса, делаем язычки и фиксируем на направляющий профиль.
- Формируем из потолочного профиля нижний контур и прикрепляем его к образовавшимся стойкам.
- Закрепляем отдельные продольные отрезки между конструкцией и настенным профилем.

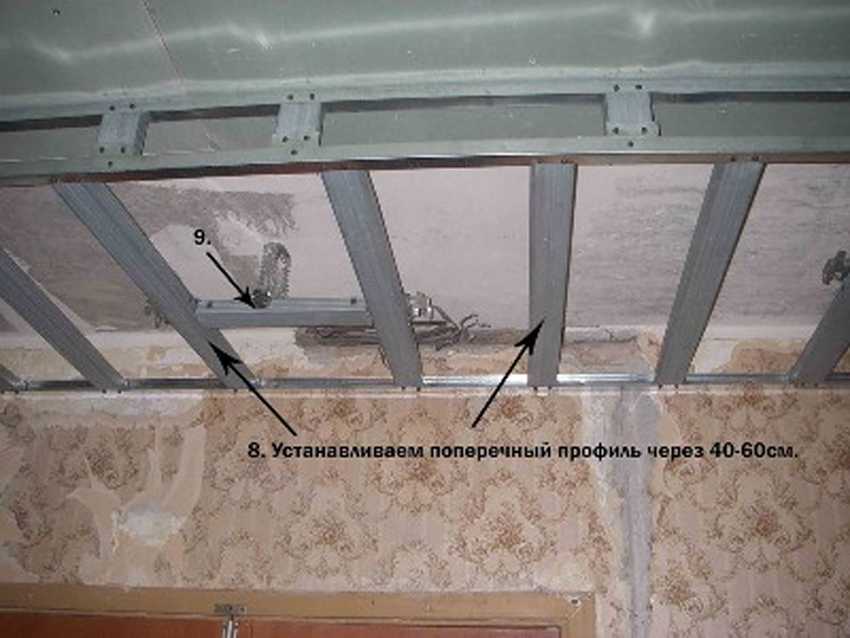

- Фиксируем поперечные профили, используя «крабы».
- Устанавливаем на участке монтажа верхнего уровня прямые подвесы.
- Обшиваем потолок ГКЛ с помощью саморезов.
- Шпаклюем стыки и усиливаем покрытие стекловолокном.
- Наносим финишную шпаклевку, шлифуем поверхность и грунтуем.
Таким же образом можно сделать гипсокартонную двухъярусную конструкцию с оборудованием только нижнего уровня. В качестве верхнего будет использоваться непосредственно базовый потолок. В таком случае поверхность нужно будет полностью выровнять штукатуркой или шпаклевкой.
Нюансы составления проекта декоративного потолка
Перед тем, как делать двухуровневый потолок из гипсокартона, выполняется точный чертеж в масштабе. Сделать это можно не только вручную на листе бумаги, но и используя специальную программу.
При составлении проекта учитывают следующие факторы:
- Цветовое решение конструкции выбирают заранее, чтобы составляющие гармонировали между собой.
- Выбор материалов зависит от условий извне, например, влагостойкий гипсокартон выбирают для установки, если существует возможность затопления от ненадёжных соседей или в помещениях с повышенной влажностью.
- В небольших комнатах устанавливают потолки простой конфигурации — обилие деталей зрительно уменьшит помещение.
- В комнатах с южными окнами не стоит использовать глянцевые материалы, от постоянных бликов будут уставать глаза.
- Контрастный темный цвет потолка способен расширить пространство небольшого светлого помещения.
Если установку потолка планируется производить своими силами, то декоративный элемент, отличающий между собой уровни, следует выбрать простой формы: квадрат, прямоугольник, круг, эллипс, треугольник.
Установка каркаса первого уровня

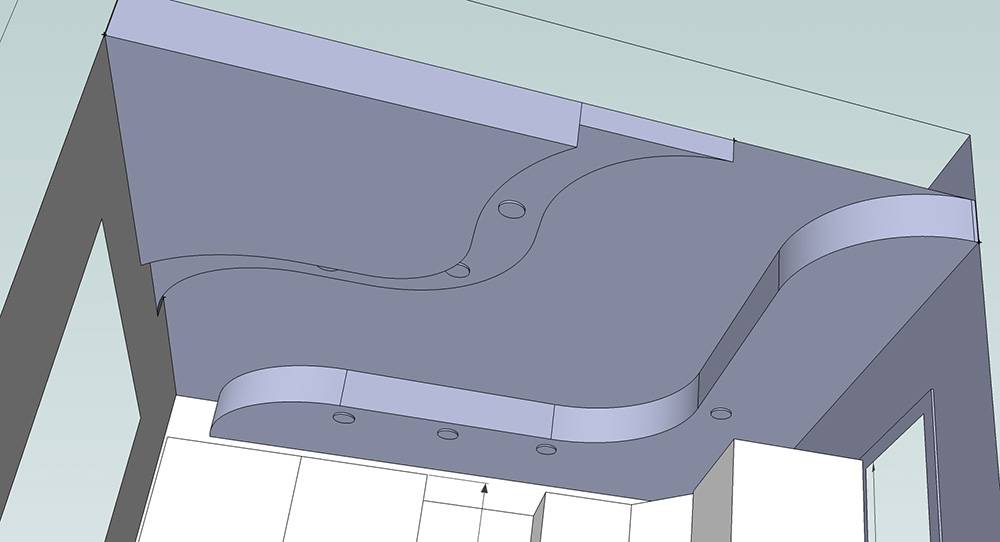

Для доступного примера можно взять проект «На кухне». Убирается вся мебель, которая будет мешать при монтаже двухуровневого потолка на кухне, и последующих операциях. Далее, очищается потолок от грязи, обоев, обвисшей краски или штукатурки. Наносится грунтовка с антисептиком против паразитов.Процесс установки первого уровня из профилейДалее, требуется нанести все линии и нужные точки, которые есть в подготовленном чертеже. Электропровода прячутся в «рукав» и фиксируются в верхнем углу под потолочной базой, для того чтобы не было помех. НП (направляющие профиля) крепятся на стены так, чтобы нижняя граница профиля совпадала с нанесенной линией. Крепежи следует устанавливать через 40 см.
Далее, берется ПП (потолочный профиль) и из него нарезаются отрезки размером меньше цифры от потолка до НП на 1см (то есть, если от потолка до НП 12 см, тогда отрезок ПП должен быть 11 см). С одной стороны отрезка требуется срезать бока на 2.5см., а сама основа немного зауживается с двух концов. Это получаются подвесы. Они прикрепляются к ПП с шагом до 60 см. В местах стыков ГКЛ и на поворотах их следует прикрепить практически рядом для усиления конструкции. На «язычок» отрезка крепится направляющий профиль с помощью крепежей. Для того чтобы НП был на одной линии по всей конструкции, требуется следить за этим при помощи рулетки. Измерять расстояние вертикально на каждом прикрученном участке. Далее, на потолочной основе отмечаются точки будущих точечных осветительных приборов. К этим точка тянется проводка, а также выводятся провода для выключателя. Провод должен быть на 20 см. больше, чем конструкция потолка.Схема устройства осветительных приборов на двухуровневом потолкеОт НП в стене к НП далее по конструкции ставятся куски ПП, размер которых равен расстоянию НП. ПП вставляется в НП на стене, нужно использовать угольник. После этого каждое соединение фиксируется саморезами. Когда конструкция 1-го уровня готова, боковые части зашиваются гипсокартоном. Для кухни лучше выбирать оцинкованный профиль, а не гипсокартон зеленого цвета (влагостойкий). Поскольку там всегда что-то кипит и жарится.
Где сделать перепад для потолка
Итак, первым делом надо определить где у нас будет перепад потолков, определившись с перепадом необходимо верхний потолок выдвинуть за место перепада на 10 сантиметров. Желательно чтоб, в том месте где будет перепад, на верхнем потолке стояли скобы. Зашиваем верхний потолок, затем крепим направляющую основанием на верхний потолок, по стенам делаем опуски из направляющих до уровня нижнего потолка, отрезаем полосы гипсокартона по размеру, крепим к верхней и боковым направляющим эти полосы.
После чего под уровень нижнего потолка подставляем нижнюю направляющую, затем крепим его к полосам гипсокартона основанием в некоторых местах.
Как сделать перемычки из профилей
Все полностью не обкручиваем, потому-что нам надо вставить перемычки из профилей, перемычка вырезается с одной стороны с «язычком» — это значит обрезаем боковые полочки у профиля на 2.5 сантиметра, а основание оставляем. Размер этой перемычки вместе с «язычком» должен быть не больше ширины полос гипсокартона. Вставляем эти перемычки на расстоянии между собой 60 сантиметров и прикручиваем саморезами через гипсокартон в два металла. Тем самым мы соединяем жестко между собой металл, что благоприятно скажется на конструкции. Дальше все по плану сборки одноуровневого потолка. Цена на такой гипсокартон колеблется от 290 рублей до 325 руб. Стоимость оцинкованного профиля 70 руб. Потолок на кухне из гипсокартона делается с осветительными приборами, которыми подсвечивается стол и плита. Варианты двухуровневых потолков из гипсокартона можно увидеть на фото. По такому принципу делается 1-ый уровень потолка и в остальных комнатах.
Способы изменения формы профиля и гипсокартона
Криволинейные и округлые формы конструкции предполагают подгонку под них используемых стройматериалов. Пред тем, как сделать двухуровневый потолок из гипсокартона, требуется освоить способы, позволяющие изогнуть металлопрофиль и гипсокартон.
Работа с профилем
Вся работа проводится до начала монтажа

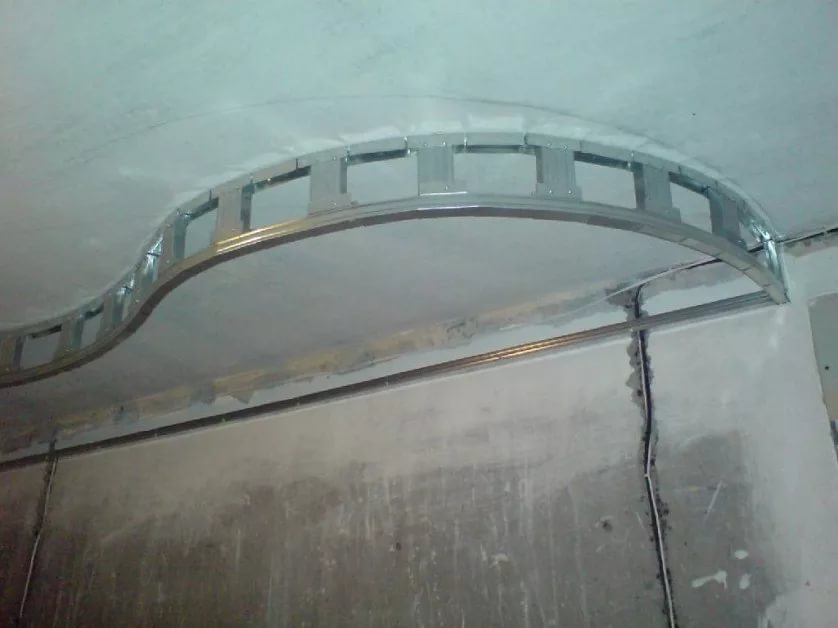

Важно учитывать, что изгибу подвергаются только направляющие профили. Материал, использующийся для поддержания основного веса всей конструкции, дополнительной подготовки не требует
Изменение формы происходит благодаря совершению надрезов. Существует два способа выполнения работы.
- Надрезание боковых частей. Проводится на двух частях профиля под углом 90 градусов. Такой способ используется при необходимости получить круглую или полукруглую форму. Частота прорезов зависит величины радиуса будущей модели. Чем меньше радиус изгиба, тем чаще делаются надрезы.
- Надрез на одной из боковых частей и основании каркасного элемента. Данный метод подходит для оформления овалов и волнообразных форм потолочной конструкции.

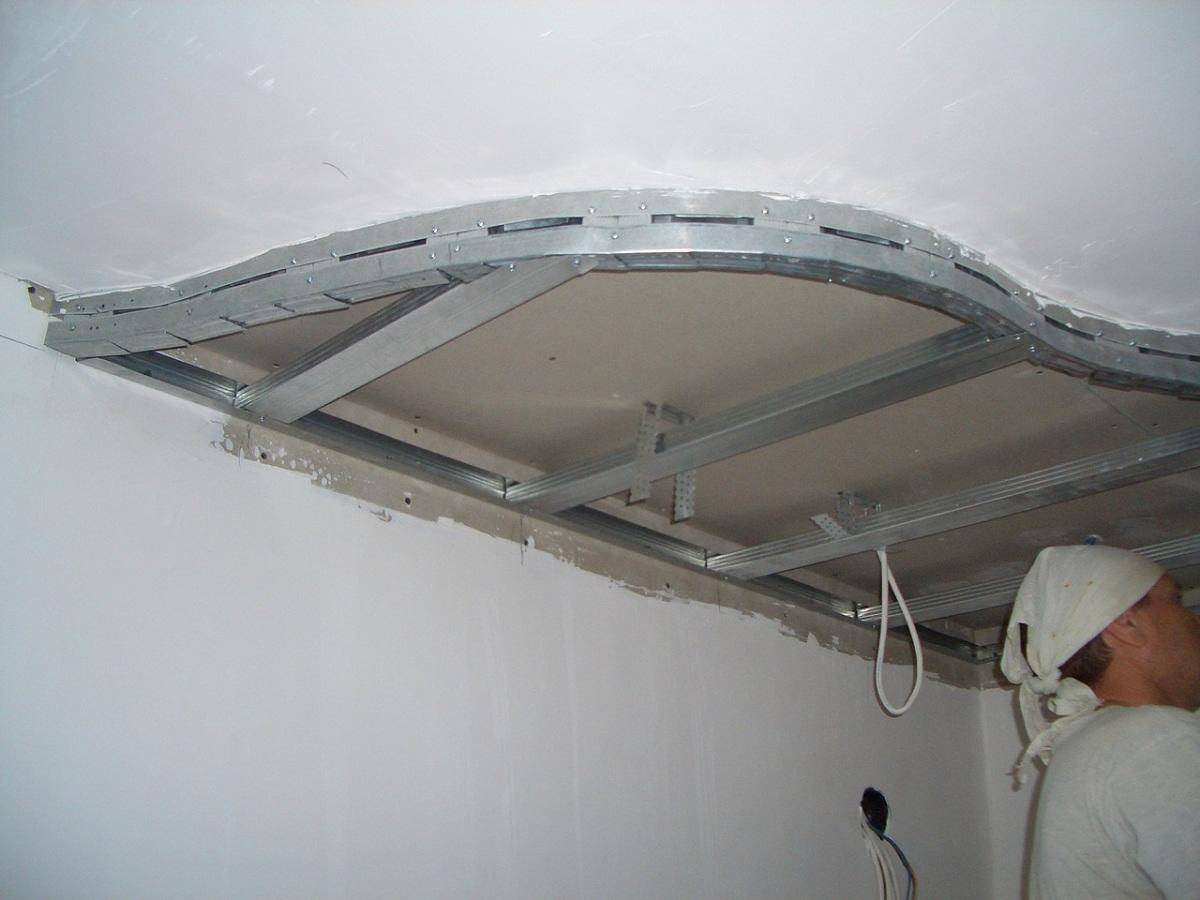

Формирование фигурных конструкций начинается только после сбора и обшивки смонтированного каркаса первого уровня. На нем наносится разметка. Подготовленный элемент с надрезами прикладывается к разметке и крепится. Изгиб делается по ходу действия.
Крепеж выполняется с помощью саморезов. Необходимая форма придается по всей длине последовательно и аккуратно. Саморезы рекомендуется использовать на всех местах изгиба. Так добиваются возрастания прочности и придания плавности конструкции. Увеличить жесткость и устойчивость к нагрузкам поможет монтаж стоечных профилей внутрь фигурного элемента.
Работа с гипсокартоном
При монтаже двухуровневых потолков из гипсокартона требуются листы, изогнутые под определённый радиус. Изменить форму стройматериала можно двумя способами.
Мокрый способ предусматривает увлажнение с целью размягчения сердцевины листа. Для этого вырезается точно отмеренный кусок гипсокартона. Укладывается внутренней стороной изгиба на ровную поверхность. С помощью игольчатого валика прокалывается бумажный слой. Мокрой губкой смачивается поверхность листа до тех пор, пока она не станет блестеть. Мокрый материал сразу крепится к каркасу или прижимается струбциной к приготовленному шаблону до полного высыхания.
Сухой способ основывается на технических характеристиках самого материала. В продаже есть гипсокартон, специально предназначенный для сгибания. Используется такой метод только для изгибов с большими радиусами.
Монтаж потолка
Конечно, любые двухуровневые потолки из гипсокартона нужно начинать с этапа, который потребует максимум внимания, никаких ошибок тут быть не должно!
Разметка
- Берем рулетку и карандаш, определяем точку на стене, которая будет являться исходной для горизонтальной линии нижнего края коробов.
- Относительно исходной отметки, с помощью водяного уровня, переносим точки в каждый внутренний и внешний угол помещения.
- Обивочным шнуром делаем горизонтальные линии между отметками.
Линии по стене для направляющих
Чертим по потолку линии, которые будут продольными внутренними границами второго яруса.
Направляющий профиль на потолке и стене
Теперь по плоскости оставшегося пространства, внутри периметра будущих коробов, нужно начертить сетку для подвесов первого яруса. На пересечениях линий этой сетки мы и будем крепить подвесы.
Делается такая сетка просто: по продольным границам двух противоположных линий ставим метки на расстоянии 50 см друг от друга. А на всех оставшихся перпендикулярных линиях ставим точки по 60 см друг от друга (на пересечении всех линий должен получиться прямой угол).
Разметка плоскости
Вот мы и разметили будущий потолок из гипсокартона двухуровневый, теперь можно приступать к монтажу.
Сборка коробов
- По линиям на стене крепим направляющие профили.
- По потолку, по внутренним границам второго яруса тоже крепим направляющие.
- От профиля на потолке отмеряем расстояние до уровня линии на стенах, вычитаем сантиметра полтора и, ориентируясь на полученную цифру, режем кусочки профиля CD с небольшой «губой» с одного края.
- Вставляем нарезанные кусочки в профиль на потолке и прикручиваем его примерно через каждые полметра.
- К «губе», по нижнему краю кусочков подвешенных профилей, прикручиваем «по уровню» направляющий профиль, острые края которого обращены к стене. То есть так, чтобы теперь можно было соединить эти направляющий с помощью кусочков несущего профиля.
- Нарезаем кусочки профиля CD нужной длины, вставляем их в направляющие и прикручиваем.
Боковая кромка короба
Обшиваем нижнюю плоскость и боковую кромку каркаса гипсокартоном. Короба готовы.
Каркас коробов
Тут главное: когда вы будете делать такой двухуровневый потолок из гипсокартона, – не забудьте об освещении, о том, что нужно заранее спланировать, где и какие провода будут идти, в каких точках будут установлены светильники и т.п.
И еще момент…
Если потолки двухуровневые гипсокартонные спланированы так, что короба имеют ширину больше, чем полметра, то середину каждого кусочка несущего профиля необходимо зафиксировать на подвесе. Так и каркас получится жестким, и лист будет надежнее закреплен.
Второй ярус с подвесами посередине
Впрочем, практически из любого видео по этой теме можно узнать, что чем больше подвесов в каркасе, тем он безопаснее и лучше.
Продолжим делать двухуровневые потолки из гипсокартона. Приступим к следующему и завершающему этапу.
Монтаж первого яруса
- На пересечении линий на плоскости потолка крепим подвесы.
- На боковой кромке коробов, на гипсокартоне делаем горизонтальные линии – это будет нижняя граница первого яруса. Приставляем к этим линиям направляющие и прикручиваем их саморезами.
- Вставляем в направляющие несущий профиль на расстоянии 60 см друг от друга на двух противоположных кромках. На остальных кромках профиль следует расположить в полуметре друг от друга. То есть в итоге получаем каркас с размером ячеек 50 на 60 см.
- С помощью натянутых ниток или правила с уровнем, придаем несущему профилю нужное положение и скрепляем его с подвесами.
Выравнивание профиля по нитке
Теперь нарезаем из того же профиля перемычки, вставляем их между всеми параллельными несущими профилями и прикручиваем (на расстоянии 50 см друг от друга).

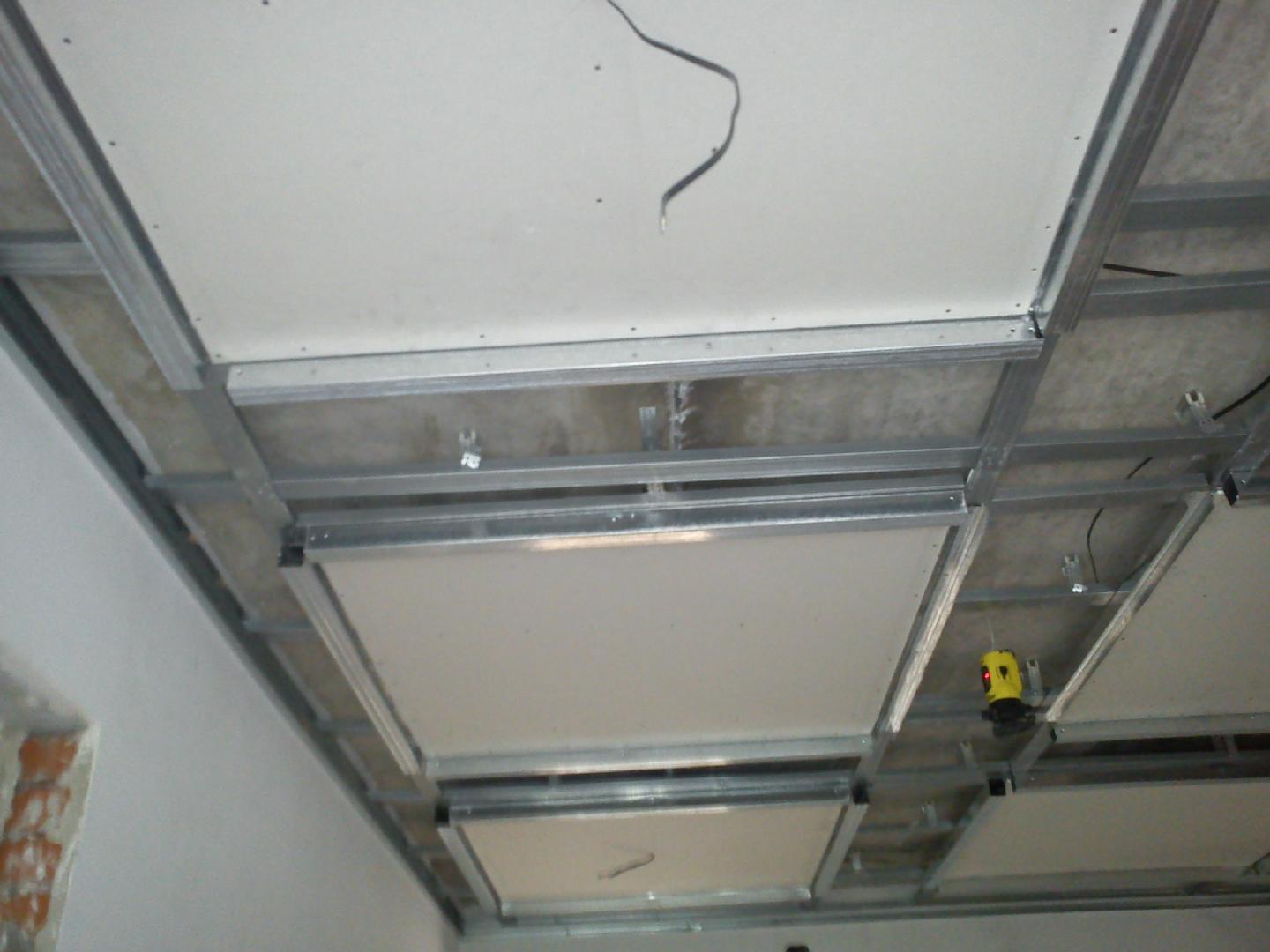

Готовый двухуровневый каркас
В принципе, на этом двухуровневые потолки из гипсокартона почти готовы. Осталось перепроверить, везде ли все ровно, если нужно — подкорректировать отдельные участки, и можно зашивать каркас листами.

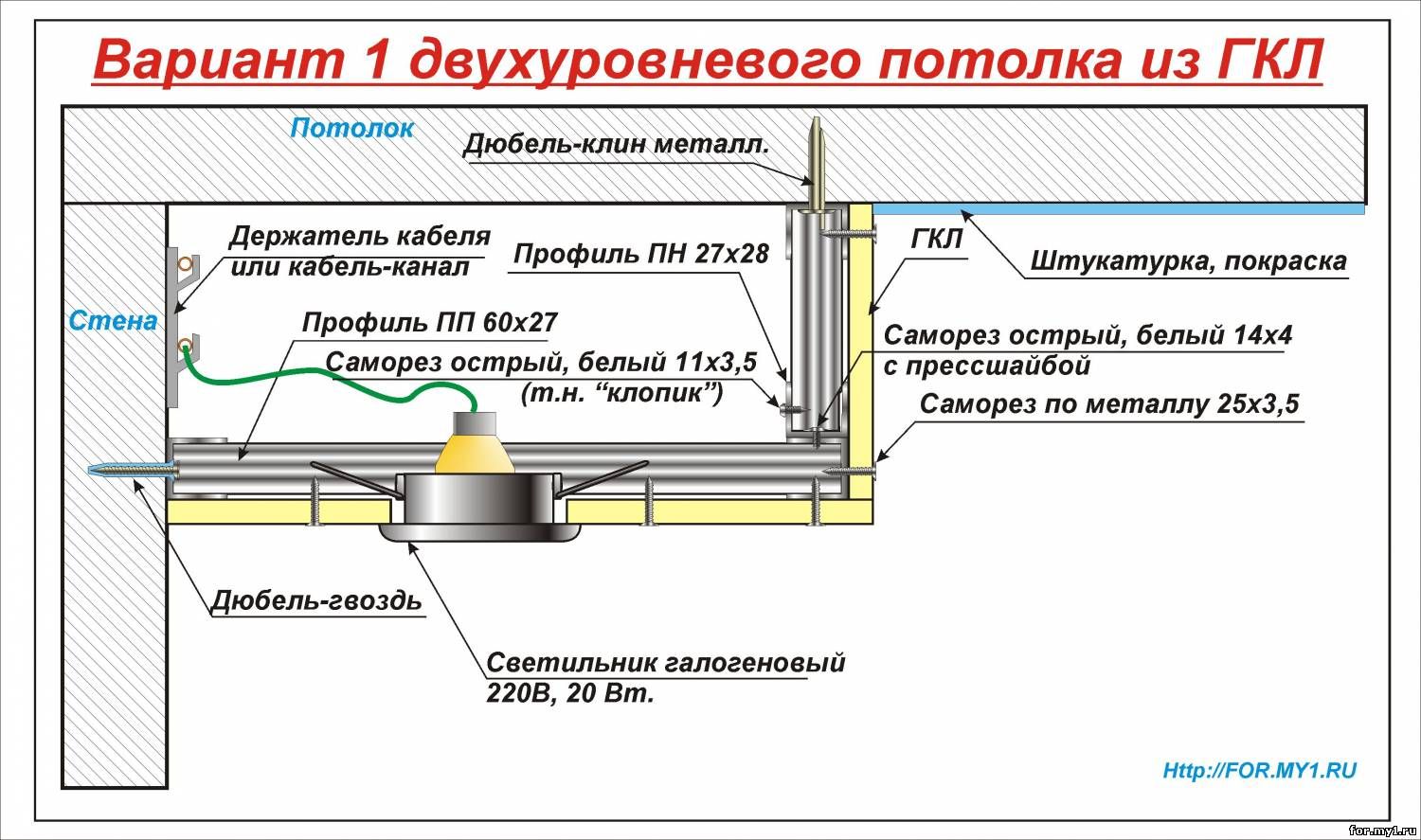

Варианты установки двухуровневых гипсокартонных потолков
Что представляет собой двухуровневый потолок? Если сказать простыми словами, это конструкция, состоящая из каркаса, выполненного из тонкостенных оцинкованных профилей и обшитого гипсокартоном.
Существуют три способа установки или монтажа двухуровневых потолков, но сразу предупреждаем, что самостоятельно возможно воспользоваться только первыми двумя, третий способ по силам осуществить только профессиональным монтажникам:
- Установка только второго уровня — при достаточно выровненной поверхности потолка, используемой в качестве базовой, в помещении устанавливается второй уровень. Таким образом, получается двухуровневый потолок с дополнительным уровнем из гипсокартона, который можно оборудовать подсветкой. Осветительные приборы монтируют в межуровневом пространстве и световой поток может быть направлен как вниз, так и вверх.
- Последовательный монтаж двух уровней на металлических профилях при невозможности использования потолка в качестве первого уровня ввиду неровной поверхности. При этом второй уровень заметно меньше по площади и весу. Сначала оформляется конструкция верхнего яруса, к которому крепится нижний.
- Обратный монтаж — на потолке сначала монтируют элементы второго нижнего уровня, а потом в оставшемся свободном пространстве к ним крепятся конструктивные элементы верхнего уровня.
Перед выполнением работ по установке двухуровневого потолка необходимо запастить проектом, без которого трудно рассчитать количество материала, который необходим для монтажа.
Подготовка поверхности потолка
До начала основных работ необходимо сделать следующее:
- Максимально освободите комнату, убрав из нее мебель и другие предметы, ненужные в ходе ведения работ, обеспечьте свободный доступ во все части помещения. Если это невозможно, закройте вещи пленкой или бумагой от пыли и грязи.
- Поверхность очистите от пыли, грязи и старого покрытия. Если обои прочно приклеены, можно не срывать их. Поверхность должна быть ровной, без разрушенных участков.
- Сделайте точный расчет необходимых материалов по разработанной схеме двухуровневого потолка.
- Разработайте схему электрической проводки, чтобы с началом работ иметь четкое представление об электрообеспечении потолочной конструкции.
Каркас и его монтаж своими руками
Потолок в форме звезды с подсветкой
Короб – главная деталь в процессе создания многоярусной потолочной конструкции, позволяющая направлять каждый лист во время крепления
При желании обратите внимание на видео, которое подскажет, как правильно выполнять монтаж, собирая каркас
Сначала монтируют направляющий профиль. Его размеры подбирают индивидуально, но чаще отдают предпочтение стандартным 27 х 30 мм. Профиль крепят на стену, используя дюбель-гвозди 6 х 40 или 6 х 60 мм.

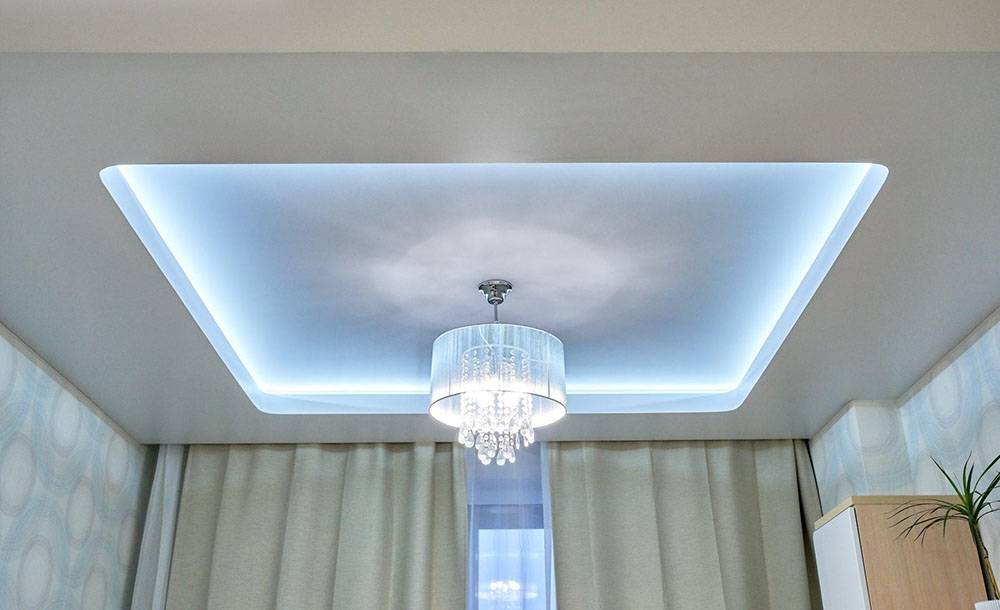

Потолок с подсветкой и светильниками
На потолке требуется найти центр. От него отмеряют требуемое расстояние в каждую сторону, отмечая его метками. Отбивочный шнур поможет наметить линии, по которым прикручивают профиль. Если первый ярус – гипсокартон, для этого используют саморезы. Если базовый уровень создан из бетонной плиты, используют дюбель-гвоздь.
Фото дизайна интерьера с потолочной конструкцией
Если к конструкции есть изогнутые линии, на профиле создают надрезы с помощью ножниц по металлу. Предпочтительное расстояние – каждые 2,5 см. Это делает профиль податливым, и он легко сгибается, принимая нужные очертания
Если алгоритм сложен для вас, обратите внимание на видео. Оно иллюстрирует, как правильно работать с гипсокартоном, как делать короб или базовый каркас конструкции на двухуровневый потолок
Этот способ оптимальный, поэтому необходимости в использовании других нет.
Гипсокартонный потолок на фото
Далее каркас создается путем крепления. Каждый лист следует аккуратно направлять и фиксировать на собранный короб, последовательно двигаясь по его периметру. В результате должен получиться готовый каркас. При этом полукруглые участки, где имеется изогнутый профиль, не затрагиваются и направлять их не стоит.
Двухуровневый гипсокартонный потолок в интерьере
Важным моментом становится изгибание гипсокартона. Материал податлив, но это не значит, что его следует гнуть или ломать. Гипсокартон аккуратно смачивают, протирая влажной тряпкой. Мокрый картон мягкий и легко рвется, поэтому действуйте аккуратно. Это позволит добиться того, чтобы гипсокартон и профиль приняли одинаковую форму.
Изогнутый гипсокартон крепят саморезами, не утапливая их внутрь. Этот способ создания каркаса самый быстрый. Гипсокартон стремится развернуться, несмотря на крепления. Чтобы исключить высыхание в неправильном положении, крепят профиль вплотную. Это приводит к тому, что материал не развернется. Теперь профиль крепят окончательно, захватывая нижний ярус.
Потолок из гипсокартона с двумя уровнями
Если вы не планируете создавать округлые или изогнутые формы, монтаж упрощается. Ровный гипсокартон не требует никаких вспомогательных действий.

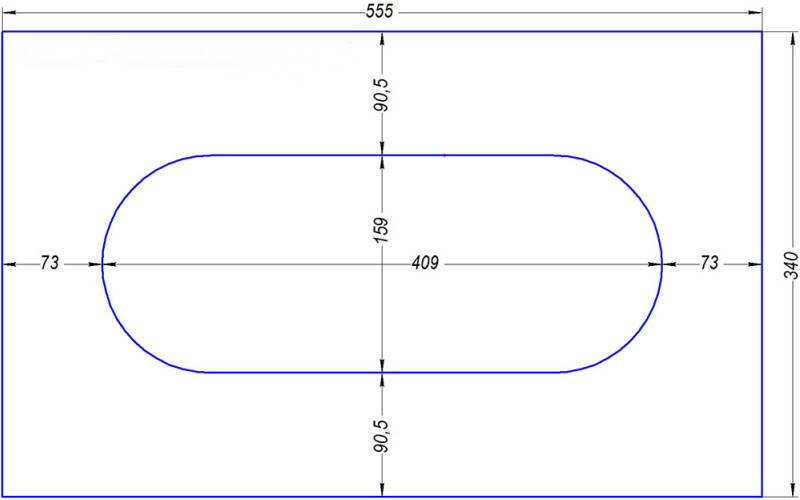

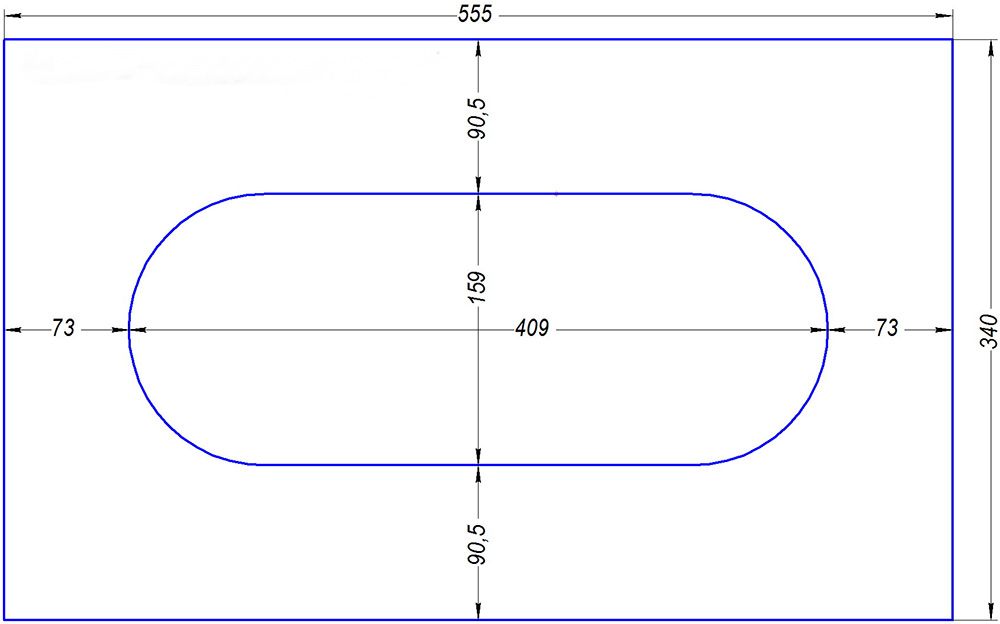

Составление схемы
Правильный план – залог отсутствия дефектов на конечной стадии работ. Алгоритм процесса:
- Снимаются размеры основания и параметры стационарных предметов и объектов: дверных и оконных проемов, мебели, декоративных элементов, размещаемых выше середины комнаты.
- Все данные отражаются на схеме. Главное правило – соблюдение масштаба, поскольку потом показатели переносятся на потолочную поверхность.
- Определяется желаемая конфигурация. Для этого целесообразно ознакомиться с существующими вариантами.
- Рассчитываются габариты создаваемой фигуры. На этом этапе нужно построить каждый сегмент.
- Согласно получившейся композиции отмечается размещение деталей каркаса, сразу продумывается расположение скрытой и открытой подсветки.
- Итоговая структура переносится на план помещения для подгонки под предметы интерьера. Если есть возможность, то составляется графическая проекция.
- Далее требуется начертить чистовой вариант, который будет включать все нюансы.
Процедуры рекомендуется осуществлять последовательно и без спешки, чтобы избежать ошибок.
Двухуровневый потолок из гипсокартона своими руками: пошаговая интсрукция
Горизонт контролируется лазерным уровнем. Металлические части каркаса соединяются между собой саморезами 9мм. Когда длины профиля недостаточно, к нему прямым удлинителем присоединяется недостающий отрезок ПП.#2. Во-вторых, вам предстоит нарисовать дугообразный контур, соответствующий форме вашего будущего потолка.
На первый взгляд, эта задача может показаться достаточно легкой, но действительность заставит вас изменить свое мнение. Внимательно изучите этот вопрос, определитесь с формой, к которой вы будете стремиться и, наконец, перенесите ее проекцию на потолок.Продолжайте установку гипсокартоновых полос, пока не закончите фронтальную часть вашего будущего двухуровневого потолка.
Убедитесь, что гипсокартон хорошо зафиксирован на профиле, в противном случае материал со временем деформируется, и ваш потолок приобретет неприглядный вид.
Правильно вкручивайте саморезы. Крепеж должен располагаться перпендикулярно гипсокартону. Шляпку шурупов необходимо немного утапливать, чтобы они не мешали шпаклевке. В то же время следите, чтобы шляпка не прорвала слой картона, в противном случае шуруп не будет фиксировать лист;
Итак, вы закончили монтаж каркаса из металлопрофиля для двухуровневого потолка. Убедитесь, что металлические перемычки параллельны друг другу, надежно закреплены обоими концами в направляющих профилях и с помощью подвесов к потолку
Важно!
Не имея опыт проведения подобных работ, лучше всего ограничиться сооружением более простой конструкции. Минимальное отличие двух и более плоскостей друг от друга по высоте — толщина ГКЛ. Как правило, это 8-10см – средняя толщина листов, используемых для потолочных работ.Можно выбрать более простой вариант монтажа, ориентируясь на два уровня нового потолка. Однако если у вас имеется достаточный опыт и помощники, можно не ограничивать полет дизайнерской мысли.
Достаточно понять устройство двухуровневого потолка с подсветкой, его конструкцию и то, как укладываются листы из гипсокартона. Продолжайте фиксировать гипсокартон саморезами, используя для этой цели шуруповерт. Для 9.5 мм гипсокартона, а именно его мы рекомендуем использовать для монтажа потолка, вполне подойдут саморезы длиной 25 мм.
Каркас из металлопрофиля для монтажа двухуровневых потолков из гипсокартона гораздо сложнее, чем вам могло показаться на первый взгляд. Теперь следует установить второй направляющий профиль на нижней кромке уже зафиксированной вами полосы гипсокартона. Не забудьте сделать надрезы на его боковых стенках, чтобы придать профилю необходимую изогнутую форму.
Монтаж каркаса для гипсокартона – установка первого уровня
Установка UD-профилей
3.1. Начинается монтаж с установки UD-профилей.
Они являются направляющими и монтируются по стене, по периметру всей конструкции. Шаг крепления – 600 мм. А также на потолке.
Способ соединения профиля на стенеСпособ соединения профиля на стене и в углу представлен на фото (справа и слева, соответственно).
Способ соединения профиля в углу
Если предполагается формирование округлых элементов нужно на стене нарисовать рисунок, и по нему крепить UD-профиль. Но предварительно, на профиле нужно сделать насечки.
Крепление UD-профиля по разметкеИ крепить по нарисованной на потолке линии.
Разметка под подвес
3.2. На проставленные по потолку точки крепим прямой подвес.
Шаг под подвесПри этом, соблюдаем шаг крепления – 600 мм.
Рекомендация.
Если поверхность потолка у вас идеальна, то вам этот этап можно пропустить. А начать сразу с монтажа второго уровня.

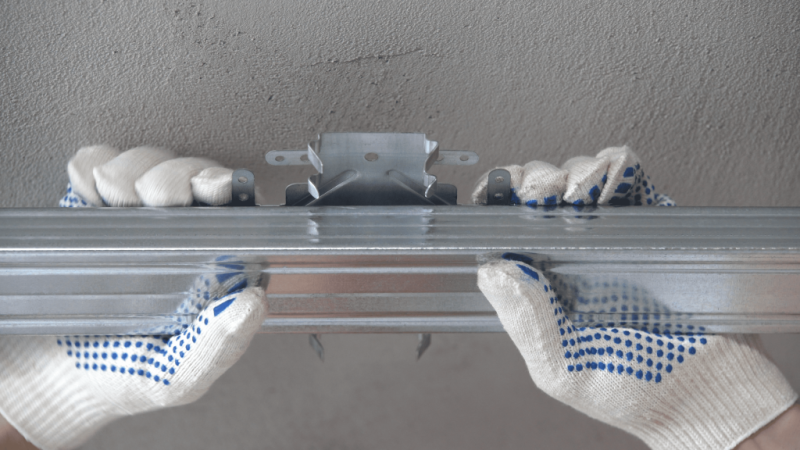

Крепление CD-профиля на подвес
3.3. На прямой подвес крепится CD-профиль.
Закрепленный CD-профиль на подвесе
Полученный каркас будет иметь вид представленный на схеме и фото.
Закрепленный CD-профиль на потолке
Крабы на CD-профилеЖесткость каркасу придаст использование крабов.
Зашиваем каркас листами гипсокартона
3.4. Зашиваем каркас листами гипсокартона.
Фаска на листах гипсокартонаСовет.
Там, где лист разрезался, нужно предусмотреть фаску. Для этого ножом срезать часть материала с листа гипсокартона.
Зачем фаска на листах гипсокартонаЭто нужно для того, чтобы лучше ложилась шпатлевка на шов. И шов не разошелся со временем.
