Конвертация сечений дюймовых в метрические
Соответствующие таблицы можно найти в справочниках. В том же ГОСТе, определяющем параметры ВГП, присутствуют показатели условных пропускных способностей в миллиметрах и в дюймах. Однако, для создания функционирующей системы нужны показатели фактического внутреннего сечения. При этом в таблицах, как правило, можно найти лишь наружные сечения.
В идеале в таблицу будут включены величины условной пропускной способности в дюймах, внешнее сечение трубы и соответствующее сечение в миллиметрах.
К примеру, стальную одно дюймовую трубу можно соединить с пластиковой, условная пропускная способность которой равняется 25 мм.
Задание диаметра термопластиковых труб
Общие техусловия на напорные трубы из термопластиков (с изменяющимися линейными размерами в зависимости от температуры) регламентируются ГОСТ Р 52134-2003, они охватывают все полимерные изделия, применяемые в системах водоподачи и отопления.
Стандарт действителен для трубопроводов, изготовленных из основного, сшитого и термостойкого полиэтиленов, различного типа полипропиленов, обычного, непластифицированного и хлорированного поливинилхлорида, полибутена.
ГОСТ Р 52134-2003 регламентирует задание габаритов термопластиковых труб по их внешнему диаметру, толщине оболочки и длине.
Габариты некоторых труб для бытового применения из термопластиков по ГОСТ Р 52134-2003
Обычный пользователь может столкнуться в повседневной деятельности с трубными изделиями, применяемыми для безнапорной бытовой канализации, изготовленных из непластифицированного поливинилхлорида НПВХ, их технические характеристики регламентируются ГОСТ 32412-2013. Намного реже в бытовом хозяйстве применяют напорные НПВХ-трубы для холодного и горячего водоснабжения, отопления и канализации, габариты которых указаны в ГОСТ Р 51613-2000.
Во всех приведенных стандартах трубные размеры задаются их наружным диаметром и толщиной стенки.
Габариты канализационных труб по ГОСТ 32412-2013
Размеры и диаметры стальных труб
Геометрические размеры труб определяются следующими характеристиками:
- — внешний диаметр;
- — толщина стенки;
- — соотношение внешнего и внутреннего диаметров;
- — длина.
Сортамент труб (доступные размеры, технические условия производства и применения стальных труб) нормируются государственными стандартами ГОСТами). ГОСТы разрабатываются с учетом технологии изготовления труб и используемых в производстве сталей.
На рынке СНГ принято указывать размеры труб в мм (миллиметрах), но можно также встретить размеры труб в дюймах. Последние чаще всего указываются для труб импортного производства. Длина трубного проката измеряется в метрах.
Диаметр стальных труб
Диаметр стальной трубы определяется по:
- — внешнему диаметру для электросварных и бесшовных труб;
- — диаметру условного прохода для ВГП-труб.
- — Диаметр условного прохода (Ду или Dу) — внутренний диаметр труб.
- — Условный проход — условная величина, представляющая собой значение фактического внутреннего диатрема, округленного до ближайшего из стандартного ряда, и служит точкой отсчета для подбора размеров остальных деталей и оборудования. Его значение стандартизированного согласно ГОСТ 28338-89. Измеряется в дюймах или мм.
- — Внутренний диаметр — фактическая величина параметра, получаемая непосредственным измерением, как правило, указывается в мм;
- — Наружный диаметр труб (Дн или Dн) — фактический диаметр трубы с учетом толщины стенки, указывается в мм;.
- — Диаметр резьбы (G).
Размеры труб указываются в миллимерах, но для трубы ВГП часто обозначают в дюймах («).
Таблица соответствия диаметров труб в мм и дюймах
| Условный проход трубы (Dy), мм | Диаметр резьбы (G), дюйм | Наружный диаметр трубы (Dн), мм | ||
| Труба стальная водогазопроводная | Труба стальная бесшовная | Полимерная | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,8 | 26 | 25 |
| 25 | 1″ | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75,5 | 76 | 75 |
| 80 | 3″ | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,3 | 102 | 110 |
| 100 | 4″ | 114 | 108 | 125 |
| 125 | 5″ | 140 | 133 | 140 |
| 150 | 6″ | 165 | 159 | 160 |
Размеры ВГП-труб по ГОСТ 3262-75
Основные размеры ВГП-трубы: 15 мм (1/2″ дюйма); 20 мм (3/4″); 25 мм (1″); 32 мм (1 1/4″ дюйм с четвертью); 40 мм (1 1/2″); 50 мм (2″). Существуют также следующие Ду: 10 мм, 65 мм, 80 мм, 90 мм, 100 мм и даже 125 мм — но они используются редко и, как правило, заменяются другими видами стальных труб (например, электросварной). Наиболее часто для стояков применяются трубы 3/4″, для внутренней разводки 1/2″.
Размеры электросварных труб по ГОСТ 10704-91
Прямошовные электросварные трубы бывают следующих наружных диаметров (в миллиметрах): 10; 12; 13; 14; 16; 17; 17,5; 18; 19; 20; 21,3; 22; 24; 25; 26; 28; 30; 32; 33; 33,7; 36; 38; 40; 42; 43; 45; 48; 51. При диаметре до 57 мм используется ВГП труба соответствующего размера. Наиболее популярны прямошовные трубы по ГОСТ 10704-91 размером от 57 мм и выше. Их основные диаметры: 57; 60; 63,5; 76; 89; 102; 108; 114; 127; 133; 140; 146; 159; 168; 178; 193; 219; 245; 273; 325; 377; 426; 530.
Размеры сварных труб для газо- и нефтепроводов по ГОСТ 20295-85
Начинаются с диаметра 159 мм и до 530 мм идут с такими же размерами, как и трубы по ГОСТ 10704-91. Основные более крупные диаметры (в миллиметрах): 630, 720, 820, 1020,1220, 1420.
Размер горячекатанных бесшовных труб по ГОСТ 8732-78
Часто используемые диаметры бесшовных горячедеформированных труб (мм): 32; 38; 42; 45; 51; 54; 57; 60; 63,5; 68; 70; 73; 76; 83; 89; 95; 102; 108; 114; 121; 127; 133; 140; 146; 152; 159; 168; 180; 194; 203; 219; 245; 273; 325; 351; 426.
Заводы производители могут изготавливать любые размеры труб по требованию заказчика.
Внутренние диаметры труб
Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующие внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 200 и т.д.
При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.
Наружные диаметры труб и толщина стенки труб
| Наружный диаметр, Dн мм | Толщина стенки, мм | ||
| Трубы стальные водогазопроводные ГОСТ 3262-75 | |||
| 15 | 2,8 | ||
| 20 | 2,8 | ||
| 25 | 3,2 | ||
| 32 | 3,2 | ||
| 40 | 3,5 | ||
| 50 | 3,5 | ||
| Трубы стальные электросварные ГОСТ 10704-91, ГОСТ 10705-80 | |||
| 57 | 3,5 | ||
| 76 | 3,5 | ||
| 89 | 3,5 | 4,0 | |
| 102 | 3,5 | 4,0 | |
| 108 | 3,5 | 4,0 | |
| 114 | 4,0 | 4,5 | |
| 133 | 4,0 | 4,5 | |
| 159 | 4,5 | 5,0 | 6,0 |

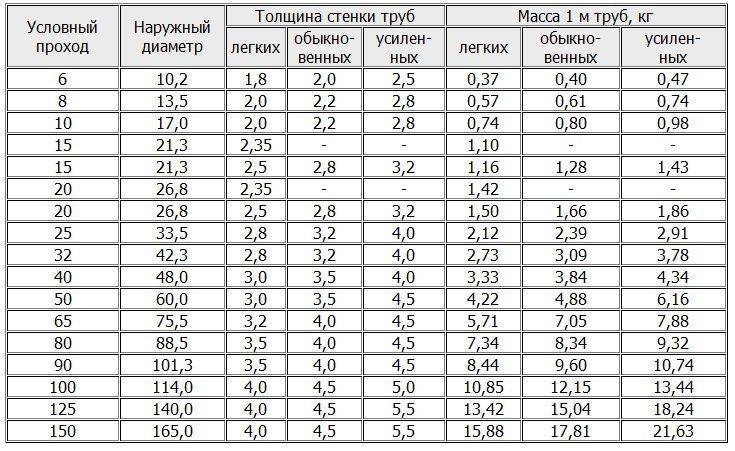

| Условный проход | Наружный диаметр | Толщина стенки труб | ||
| легких | обыкновенных | усиленных | ||
| 6 | 10,2 | 1,8 | 2,0 | 2,5 |
| 8 | 13,5 | 2,0 | 2,2 | 2,8 |
| 10 | 17,0 | 2,0 | 2,2 | 2,8 |
| 15 | 21,3 | 2,35 | — | — |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 |
| 20 | 26,8 | 2,35 | — | — |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 |
| 25 | 33,5 | 2,8 | 3,2 | 4,0 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 |
На сайте StalnyeTruby.BY вы можете купить металлические трубы в Минске оптом и в розницу.
Размерные параметры трубы
Вне зависимости от материала изготовления – полимер, металл, керамика и так далее, изделие характеризуется рядом показателей, ориентируясь на которые, потребитель может выбрать необходимое изделие.
- Внешний диаметр – то есть, наружный размер трубы (речь идет только о круглом сечении).
- Внутренний – размер рабочего сечения.
- Толщина стенки – во многом определяет прочность изделия.
Сумма внутреннего диаметра и удвоенной толщины стенки составляет внешний. Фактическое положение вещей этому утверждению соответствует. Но когда речь идет о ВГП, необходимо учитывать вот какой момент. Чаще всего водоводы соединяются резьбовым методом. Резьба наносится на внешнюю часть, в итоге диаметр резьбы отнюдь не равен наружному размеру
А так как для монтажа важно знать именно показатели резьбы, то данный параметр оказывается более важным и зачастую указывается вместо фактического размера изделия
Например, водовод в 1 дюйм вовсе не равен по внешнему диаметру в 2,54 см, так как 1 дюйм – это указание на размер резьбы.
Путаница эта усугубляется использованием двух измерительных систем с одной стороны, и разнообразием существующей на сегодня продукции с другой.
Как определить размер трубы в дюймах: 15 любопытных фактов
В этой статье я собираюсь рассказать о том, как соотносятся размеры труб в дюймах и миллиметрах. Кроме того, нам с читателем предстоит небольшой экскурс в историю мер длины и в действующую в настоящее время нормативную документацию. Итак, в путь.
Соотношение основных параметров трубного проката.
История дюйма
- Происхождение слова «дюйм» выводят от голландского duim, что буквально означает «большой палец». Однако в качестве международного обозначения этой меры длины используют другое слово — inch,
- Как и все старые меры длины, дюйм берет начало в человеческой антропометрии и равен длине крайней фаланги у большого пальца. Кроме того, он равен 1/12 фута (от английского foot — стопа ноги) и 1/36 ярда (согласно легендам, ярду было равно расстояние от носа до конца большого пальца простертой перед собой руки короля Британии Генриха Первого),
Существует мнение, что длину в один ярд имел меч Генриха.
Все традиционные меры длины имеют антропометрическое происхождение.
- В разных странах и в разные времена дюйм принимал разные значения. Венский дюйм (Австро-Венгрия) равен 2,63 см, французский — 2,707, старопольский — 2,48, новопольский — 2,4, прусский образца 1816 года — и вовсе 3,766 см,
- В России эта мера длины была введена Петром Первым. До этого в торговле и при расчетах использовались отечественные единицы измерения, тоже основанные на антропометрии — вершок (длина первой фаланги указательного пальца), пядь (она отмеряется между разведенными на максимальное расстояние большим и указательным пальцами), аршин (длина шага взрослого человека),
- В настоящее время наиболее распространенным является английский дюйм. Начиная с 1958 года его договорились считать равным 2,54 см.
Уважаемый читатель, вы думаете, что можно вычислить сечение стального патрубка или сгона в дюймах, воспользовавшись штангенциркулем и разделив полученный результат на 25,4? Не тут-то было.
Условный проход
- Стальные водогазопроводные трубы, сечение которых принято указывать в дюймах, маркируются вообще не диаметром, а условным проходом. Он близок к внутреннему сечению, но совсем не обязательно равен ему. Он означает лишь то, что на патрубке можно нарезать соответствующую трубную резьбу,
Условный проход близок к внутреннему сечению, но не всегда равен ему.
- Фактический внутренний диаметр определяется условным проходом (точнее, соответствующим ему наружным диаметром) и типом трубы (она может быть обыкновенной, легкой или усиленной),
- Фактическое внутреннее сечение изделий с одинаковым ДУ (условным проходом) может различаться на 0,3 см за счет толщины стенок,
- Площадь внутреннего сечения и, соответственно, пропускная способность легкой и усиленной трубы с номинальным размером в полдюйма различаются на 20%. При этом больше пропускная способность легкого изделия, зато у усиленной благодаря большей толщине стенок и, соответственно, большей массе погонного метра выше цена.
Образцы трубного проката, произведенные по ГОСТ 3262 — 75.
При всем моем безмерном уважении к советской системе стандартизации иначе, как бардаком, то, как согласно действующим стандартам соотносятся размеры труб в дюймах и сантиметрах, не назвать:
- Указываемое в документации сечение в дюймах нельзя получить простым пересчетом из мм или других единиц СИ. Коэффициент пересчета свой для каждого диаметра и ни в одном случае не соответствует вполне логичному значению 25,4,
- Чтобы определить количество дюймов по результатам обмера, вам придется лезть в справочную или нормативную документацию. Однако ни в одном ГОСТ не фигурирует таблица размеров труб в дюймах и миллиметрах. Фактические габариты при определенном ДУ и типе изделия можно найти в ГОСТ 3262-75, регламентирующем производство стальных черных и оцинкованных водогазопроводных труб. Между тем параметры соответствующих резьб указаны в другом ГОСТ — за номером 6357-81.
Второй стандарт указывает габариты гребней и впадин резьбы в единицах СИ, но обозначает цилиндрическую трубную резьбу в дюймах.
Вы в недоумении? Я тоже.
Проще, еще проще
Итак, чтобы соотнести размер трубы в дюймах и мм, нужно обложиться нормативными документами и кропотливо сопоставлять их. Так ведь?
Уважаемый читатель, я не стану томить вас и просто выложу пару таблиц, представляющих собой компиляции упомянутых выше стандартов.
- Вот соответствие ДУ и заветных британских дюймов:
Как определить размер трубы в дюймах: 15 любопытных фактов Как определить размер трубы в дюймах и миллиметрах: таблица, инструкция, видео и фото
Зачем надо точно знать диаметр укладываемых труб
Для нормального безаварийного функционирования, стальные трубы водоснабжения – размер и материал должен быть подобран идеально. Сопряжение узлов, фитинги, разводки, тройники тогда работают длительный период времени без поломок и ремонтов, если все размеры тщательно подогнаны, их соединения герметичные, без перекосов и вытекания жидкости.
Слаженная работа всех элементов системы достигается точным подсчетом и правильным выбором всех компонентов трубопроводов. Аналогично выбираются сечения и другие основные размеры нержавеющей трубы. Плотно подогнанные друг к другу, взаимные трубные соединения служат длительный период, увеличивая промежутки между ремонтами, экономя финансовые средства владельцев.
Сортамент стальных труб
- Стальные профильные трубы имеют разные виды сечения: круглые, овальные, квадратные и прямоугольные. Для каждого вида сечения имеется свой стандарт. Сечение позволяет выдерживать большие нагрузки, поэтому металлопрокат используется в несущих конструкциях.
- Другой элемент металлопроката — стальные электросварные трубы. Для их изготовления используется листовой прокат из углеродистой стали. Изделия имеют прямой сварной шов по всей длине. Они находят своё применение при прокладке трубопроводов. Для продукции с круглым сечением применяется ГОСТ 10705–80 и ГОСТ 10704–91 , для элементов с квадратным и прямоугольным сечением — ГОСТ 8639–82 и ГОСТ 8645–68 .
- Стальные бесшовные трубы позволяют выдерживать значительные перепады температур и давления. Новейшие технологии позволяют получить продукцию без продольных швов, при их изготовлении по ГОСТ 8732–78 используются углеродистые, легированные и конструкционные стали.
- Стальные трубы ВГП — сварные водогазопроводные, они используются в системах теплофикации, водоснабжения и газоснабжения.
- Лежалая продукция и бывшая в употреблении — б/у — значительно дешевле новых изделий, она не имеет хорошего товарного вида, но зато подходит в качестве дешёвого опорного элемента в строительстве.
Труба бесшовная: описание и особенности
Бесшовная труба стальная относится к абсолютно цельным изделиям металлопроката – по всей своей длине не имеет никаких соединений. Сегодня на рынке в изобилии присутствует различная трубная продукция, но этот вид в определенных случаях остается незаменимым, что вынуждает предприятия сделать на него заказ и купить.
В зависимости от способа производства, это изделие проката бывает двух типов:
- Горячедеформированным (ГОСТ 8732-78);
- Холоднодеформированным (ГОСТ 8734-75).
Бесшовная труба бывает только круглая, искать другой формы не стоит – не выпускается.
Государственным стандартом продукция классифицируется по размерам. Сортамент включает:
- Горячетянутые: диаметр сечения в диапазоне 25-550 мм, толщина стенки – 2,5-75 мм, немерной длины 4-12 м;
- Холоднотянутые имеют параметры: диаметр 5-250 мм, толщина стенки – 0,3-24 мм, длина составляет 4,5-9 м.
В зависимости от толщины стенок трубы делятся на 4 группы, определяются отношением внешнего диаметра к толщине стенок:
- особо тонкостенные – отношение более 40;
- тонкостенные – 12,5-40;
- толстостенные – 6-12,5;
- особо толстостенные – менее 6.
Изделия с диаметром 20 мм и менее, исходя из толщины стенки могут распределяться по двум категориям: толщина стенки менее 1,5 мм – тонкостенные, менее 0,5 – особо тонкостенные.
В большинстве случаев бесшовные стальные трубы классифицируются по длине. Изготавливаются:
- Мерными – только по согласованию с заказчиком;
- Немерными;
- Кратными определенной мерной длине.
Марка стали – еще один параметр по которому производится классификация бесшовных труб.
В нефтяной и химической отраслях, где к трубному металлопрокату предъявляются особые требования используют специальные изделия – крекинговые. В свою очередь они делятся на два типа:
- Печные – служат нагревательным элементом в трубчатых печах;
- Коммуникационные – происходит перекачка горячих нефтепродуктов.
Изготавливаются по ГОСТ 550-75, из стали марок: 10Г2, 12МХ, 15Х5, 15Х5М, 15Х5ВФ, 12Х8ВФ.
Благодаря технологии изготовления, высокому качеству материалов продукция:
- без окисления выдерживает температурный режим более 5000 °С;
- применяется для проведения крекинга, допустимое давление: низкое до 0,6 Мпа, высокое – до 7 МПа;
- обладает высокой прочностью, устойчивостью к ударным нагрузкам.
Трубы котельные или котловые производятся по ТУ 14-3Р-55-2001 задействованы в изготовлении и ремонте паровых газовых котлов, где требуется повышенная прочность в связи с высокими температурами, давлением воды, пара. Выпускаются диаметром от 10 до 530 мм, толщина стенок находится в диапазоне 2-90 мм, длиной от 4 до 12 метров. Для изготовления используют сталь марок: ст20, 15ГС, 15ХМ, 12Х1МФ, 15Х1М1Ф и другие.
Предназначенные для котельных установок, а также трубопроводов низкого и высокого давления бесшовные изделия изготавливаются по ТУ 14-3-190-04 горяче- и холоднодеформированным способом. Материал – углеродистая сталь с нормированными свойствами марок 10, 20 и 20 ВП. Маркируются продольной полоской, цвет зависит от марки стали. Выдерживают высокие нагрузки, эксплуатацию при повышенной влажности, в условиях резкого перепада температур. Допускается:
- Предельное давление пара (горячей воды) 6,4 Мпа;
- Предельная температура – 4000 °С.
При изготовлении труб стальных бесшовных горячекатаных толстостенных для машиностроения используются ТУ 14-ЗР-51-2001. Материал – стали марок ст20, ст35, ст45, 40Х, 09Г2С. Изделие применяют при производстве деталей и узлов способом механической обработки для автомобильной, нефтяной, буровой и других отраслей. Выпускаются длиной от 1,5 до 11,5 метров.
Изделия из литого слитка (ТУ 14-3р-50-01) выпускаются длиной 4-11,9 метра, используются при производстве корпусов электрических моторов, роликов для рольгангов и прочих подобных изделий. Бывают двух групп:
- Нормируются механические свойства;
- Нормируются механические и химические свойства.
Если толщина стенок изделия составляет 30 мм и более, то нормирование механических свойств отсутствует, но производится проверка на наличие дефектов – допустимы небольшие вмятины, следы от зачистки. Материал изготовления – стали марок ст10, ст20, ст35, ст45, 40Х, 38ХА.
Способы измерения труб
-Дюймовая. В СССР в 1926г система была принята для измерения водопроводных труб. . Сейчас до сих пор используют именно эту систему и менять ее на европейскую не планируют. Во-первых, потому что дюймовая система более «гибкая», ведь дюйм можно разделит еще на 18 самостоятельных единиц, и во-вторых придется перечитывать более 120000 задокументированных измерений.
— Метрическая. Применяется для трубных изделий в других сферах. Исчисление производиться в миллиметрах, метрах или сантиметрах.
Как произвести замер трубы в домашних условиях?
Существует масса измерительных приборов, при помощи которых можно произвести замер установленной трубы, например циркометр или лазерный измеритель. Но в условиях домашнего ремонта не у каждого под рукой имеется даже штангенциркуль, не говоря уже о вышеуказанных приборах. Как же поступить в таком случае? Для замера установленной трубы нам понадобиться нитка и линейка. Обхватываем ниткой измеряемую трубу, получившуюся окружность разворачиваем и прикладываем к линейке. Далее, согласно формулы С = πD, где С — длина окружности; π = 3,14, рассчитываем диаметр D = C/π. Пример: если длина окружности получилась 140 мм, то D = 140/3,14 = 44,6 мм. Далее согласно справочникам вы легко сможете перевести из метрической в дюймовую систему.
Для вычисления внутреннего сечения необходимо выяснить толщину стенок трубы. Это можно сделать с помощью специальных справочников, где можно найти стандартные варианты выполнения водопроводных труб. Далее по формуле Dв = Dн — h*2 рассчитываем внутренний диаметр.
Различия между метрической и дюймовой трубами
В сфере водо- и газоснабжения в основном примененяются стальные трубы, диаметральные размеры которых исчисляют в дюймах или его долях. Например, трубы 1″, 2″ или 1/2″, 3/4″ и так далее. Но если в реальности сделать замер резьбового сечения трубы 1″, то размер будет равен 33,5 мм, что не соответствует одному дюйму(25,4мм). Если при монтаже трубопровода, где измерение ведется в дюймах, особых проблем не возникает, то вот при замене металлических труб на пластиковые, нержавеющие и пр., этот момент вызывает определенную путаницу.
Важнейшее значение при возникновения водного потока имеет внутреннее сечение(Dв), поэтому для обозначения используется именно он. Но несоответствие имеет место быть, т.к внутреннее сечение стандартной металлической трубы равен 27,1 мм, а усиленной 25,5 мм, уже рядом с фактическим, но все же отклонение от дюйма на лицо.
Дюймовые трубы из нержавеющей стали
Секрет заключается в том, что для указания размеров труб принят номинальный, приведенный к стандартному значению диаметр или по другому Условный проход(Dу). Рассмотрим подробнее.
Таблица размеров стальных труб – какой бывает диаметр у таких труб
Согласно одной из размерных характеристик, стальные трубы отличаются диаметром, то есть, сечением. Классифицирование их по этому показателю и толщине стенок позволяет создавать проекты и расчеты для транспортировки по трубопроводам какой-либо жидкости. В этой статье попробуем разобраться, какие можно встретить диаметры и размеры металлических труб.
Стандартные диаметры труб и системы их измерения
Применение стандартных сечений труб при создании различных типов трубопроводов в значительной степени упрощает разработку специалистами самих проектов.
До того, как разобраться с тем, какими бывают основные размеры труб, и в каких системах они могут быть использованы, следует подробнее разобраться в ведущих размерных характеристиках.
Стоит отметить, что конкретно по вышеуказанным параметрам определяют диаметры труб согласно ТУ и ГОСТам.
Данные значения предельно важны, ведь для определенного диаметра трубы по ГОСТу можно узнать о соответствующей толщине их стенок.
Классификация диаметров
Рассмотрим разновидности диаметров стальных труб:
- Условный (Ду, Dy) – является внутренним диаметром трубы (мм), или округленной величиной (в дюймах).
- Номинальный (Дн, Dn).
- Внешний диаметр. Определение, как правило, проводится по этому параметру: 5-102 мм – трубы небольшого сечения; 102-426 мм – трубы среднего сечения; 426 мм и более – трубы большого сечения.
- Внутренний диаметр – также считается важным параметром, который применим и к соединительным фитингам.
Кроме огромнейшего количества предлагаемых стальных труб, которые можно найти в продаже, практически во всех сферах строительства в данное время применяются трубы из различных разновидностей пластика. В связи с этим была подготовлена нормативная документация, среди которой присутствует таблица с диаметрами стальных труб и их соответствия аналогам из полимеров.
Благодаря таким таблицам можно с большой точностью подбирать правильную трубу в процессе проектирования какой-либо транспортной системы.
Системы измерения
Соответствие диаметров труб различных видов в обеих единицах измерения можно найти в соответствующей таблице.
При создании систем водо- и газоснабжения в настоящее время все еще достаточно широко применяются стальные трубы. Сечение таких труб измеряется в дюймах, к примеру: 2,4″ или 4″, или в долях: 1 2/3 или 5/8″. В процессе сборки трубопровода, сечение труб которого отмечается в дюймах, вы будете лишены каких-либо трудностей.
Тем не менее, при возникновении необходимости в смене или установке комбинированных систем (стальные вместе с медными или пластиковыми трубами), для корректного определения нужных параметров специалисту как нельзя лучше поможет таблица размеров стальных труб, то есть их сечений. Данные нормативы содержат метрические величины стальных труб и соответствующие им сечения труб из пластика.
Согласно принятым в подавляющем количестве стран стандартам, внутренний диаметр труб измеряется в миллиметрах. Вместе с тем, широко распространено маркирование труб в дюймах, который принято считать равным 2,54 см.
Монтаж системы подачи воды для жилых сооружений, зачастую, подразумевает использование стальных труб с внутренним сечением 15, 20 или 32 мм.
Трубы больших сечений, изготовленные из стали, и из чугуна (безнапорные), применяемые для обустройства систем канализации, имеют сечение, равное 50/100 мм.
Важность подбора правильного диаметра прокладываемых труб
Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды
В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно
К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.
Размеры стальных, алюмопластиковых и ПП труб есть возможность с легкостью высчитать без чьей-либо помощи, и даже не пользуясь таблицами соответствия.
Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.
- D – внутреннее сечение выбранных труб;
- Q – тепловой поток, выражаемый киловаттами;
- V – скорость теплоносителя, м/с;
- DT – разница температур на обоих концах системы, измеряемая в ℃;
- sqrt – квадратный корень.

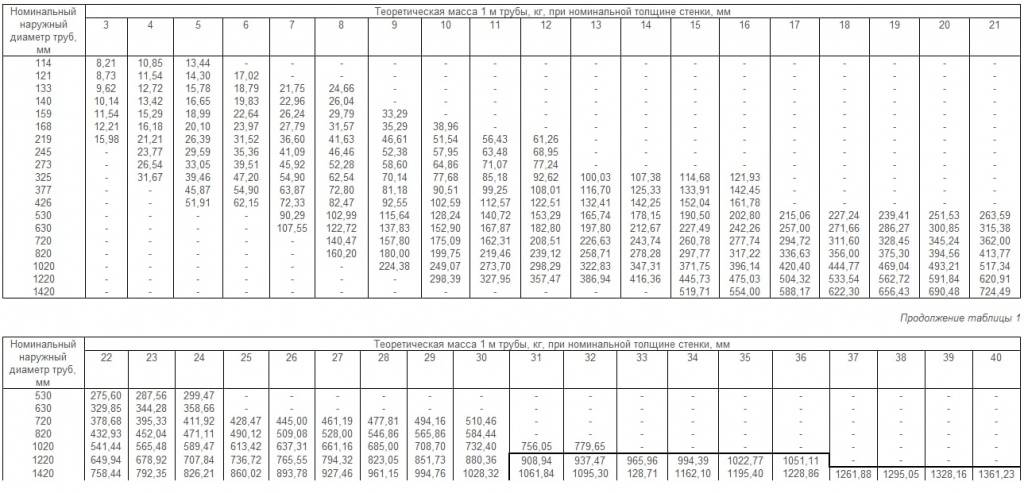

Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.
Водопроводная стальная труба
Водопроводные трубы из углеродистой стали на сегодняшний день считаются «вымирающим видом», устаревшим видом, но тем не менее при создании водоподающих сетей акимвно используются и имеют своего покупателя. С давних времен металические трубы используют для создания водопровода и с появлением огромно числа современных аналоговых материалов, должны были устареть и исчезнуть, но этого не случилось. Трубопрокат из стали на современном рынке до сих пор ухватывает львиную долю продаж. Попробуем разобраться в каких случаях используют именно его.
Если трубопроводная сеть проходит на улице под землей и существует риск механического воздействия на нее, то безусловно основным претендентом на использование является стальная труба. Основным преимуществом в этом случае будут высокие прочностные характеристики. Также для магистралей, работающих под высоким давлением, трубы из стали будут лучшим вариантом. Еще одним плюсом металлических труб является то, что под них всегда легко можно подобрать арматуру, которая имеет огромный ассортимент. И конечно же немаловажным фактором при выборе стальной трубы выступает ее относительная дешевизна.
Монтаж водопровода из стальных труб
Но при этом стальной трубопрокат имеет и ряд недостатков:
- Коррозия. Основной минус стальных труб, особенно если дело касается водопровода, где влага сочетается с атмосферным кислородом.
- Уменьшение просвета со временем, за счет «зарастания» коррозионными и другими образованиями
- Трудоемкий монтаж, требующий участие специалиста — сварщика. Куда проще затянуть пару гаек на фитинге или воспользоваться миниатюрным сварочником для пластиковых труб.
- Большой вес изделия. Усложняет как непосредственный монтаж, так и транспортировку.
